雖然有200萬畫素的錄影設備,但沒有雲台,拍起來簡直是在坐雲霄飛車,
看了頭都暈了,而畫質真是差!!所已開始上網看四軸空拍機,
看起來最多人討論的FreeX,原本也是屬意要購入FreeX,
但經過多日上網爬文和其它飛友討論過,轉向華科爾 QR X350 Pro .....
經上網查詢台中大里有模型店在賣QR X350 Pro,
所以就找一天去把它買回來了,我要空拍,所以幾乎把一整套都買齊,
買了3D雲台,原廠的iLook+攝影機就有含5.8Ghz圖傳發射,
唯獨並沒有OSD設備將一些飛行數據傳送回來,
所以就開始研究加裝OSD在X350上面~~~~~
也是展開上網爬文,看外國修改OSD的Youtube影片!!
也上網買到我要的CRIUS MAVLink-OSD 和
CRIUS FTDI Basic 5V USB轉TTL MWC 程式設計器
到電子材料行買一些2.54杜邦接頭和線材~~~
那就開始動手DIY囉!!開始一連串的拆螺絲工作和修改前中後的拍照記錄~~~~
1,首先拆開iLook+ 攝影機,將紅色線剪斷,這是影像線,剪開後再連接不同色系的線材接往OSD,要記住哪一條是影像輸出,哪一條是輸入(往5.8G發射器的輸入)~~

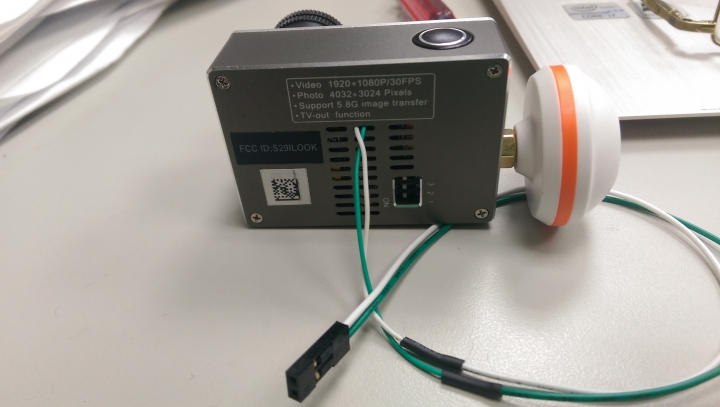

2,iLook+相機的背後,記得穿孔出來要選對孔位,不然會被雲台的架子壓到線材!!當然線材要選細一點才能穿得過孔,這樣就不用在相機身上挖洞了!!
3,OSD預計黏貼的位置,會有人問說為什麼不裝在機身裡面,因為還要改OSD的版面位置,所以就貼在這個位置囉!!

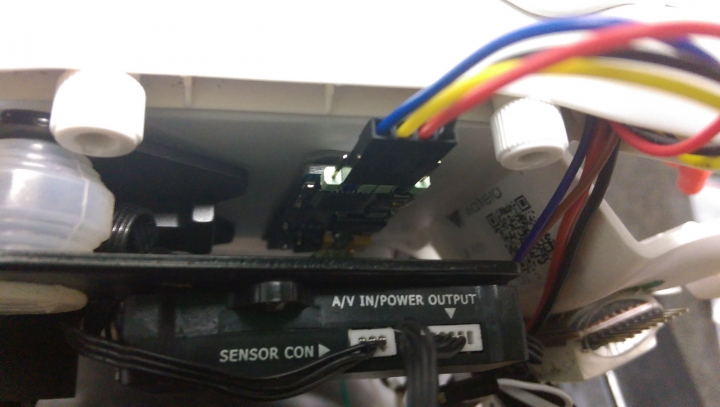

4,12V的線和5V,TX RX,GND的線從孔穿入到機身~~~

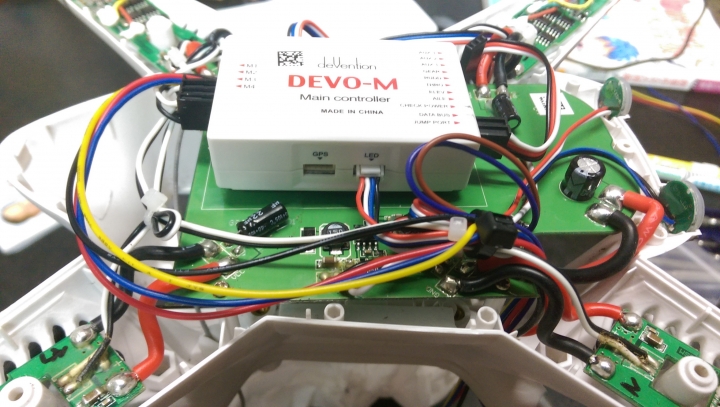

5,開始解剖飛控心臟了,記得要先拍照做記號,不然線拆下來不知道順序就糟了!!

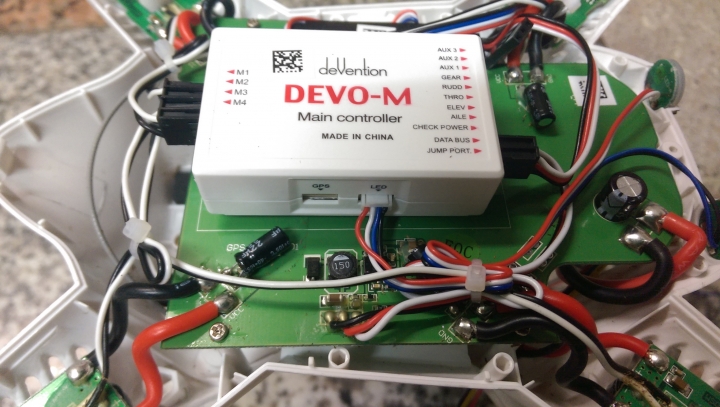

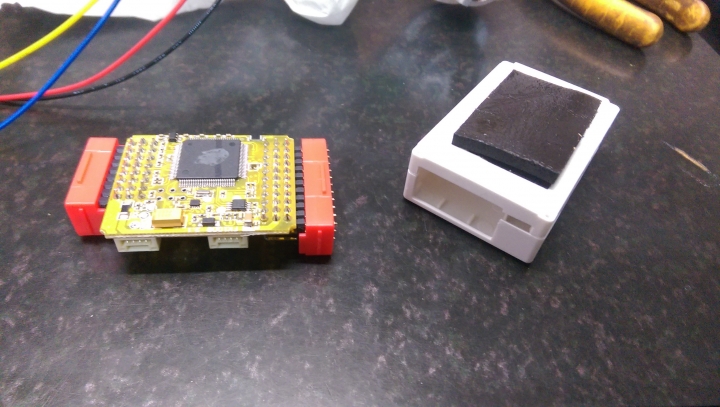

6,飛控心臟內部

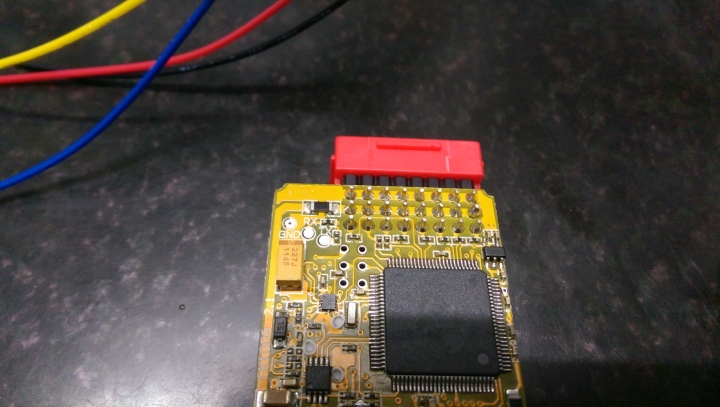

7,有看到GND,TX,RX的接點囉!!

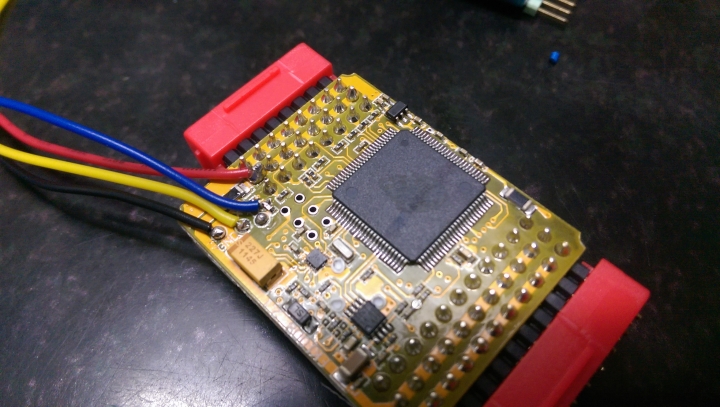

8,開始將這4條線焊上去,TX是要焊在那顆SMT電阻的上方,最難焊的一點,請小心,我這老花眼還要配合放大鏡才行!!手還會小抖~~
9,塑膠外殼須剪一小洞讓線能夠出來,再將它黏回去,將拆開的線接回~~
10,再來就要固定外面的OSD,要用3M的雙面膠黏住
11,要黏之前的背面來一張

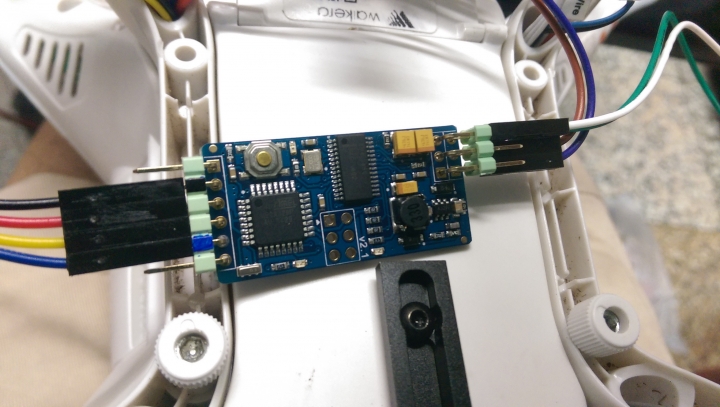

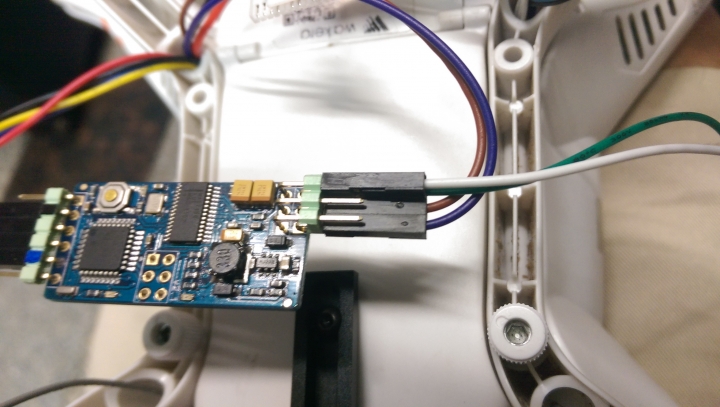

12,OSD接線,12V的線還是要接(我試過這一塊板子12V沒接無法運作),iLook+影像的線接頭

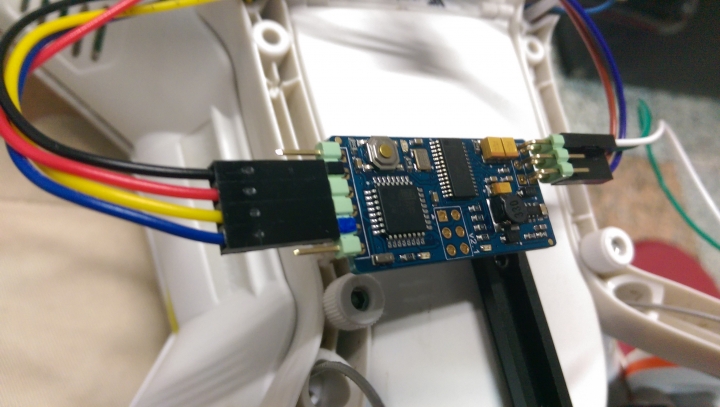

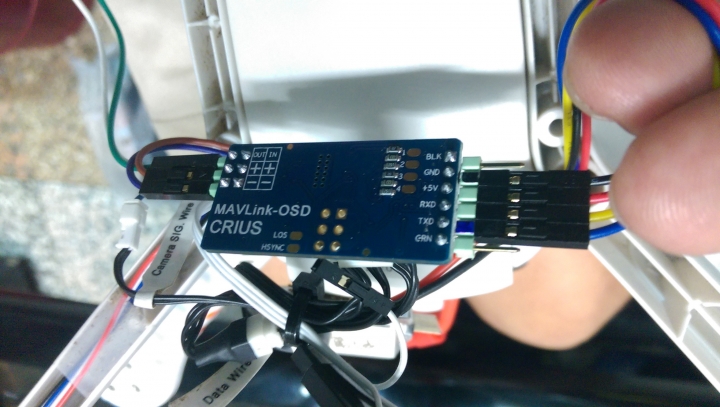

13,TX RX 5V GND 接頭

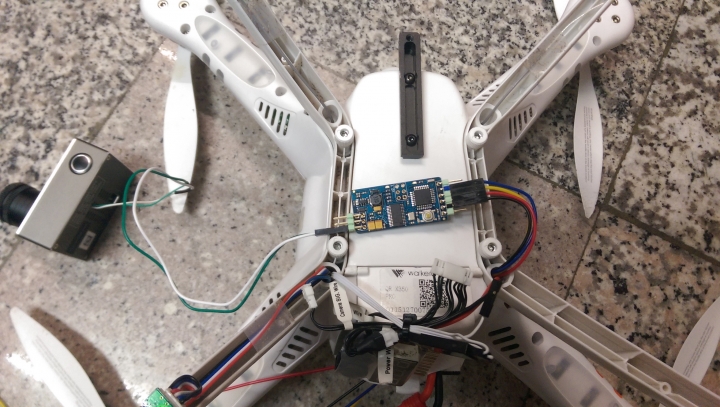

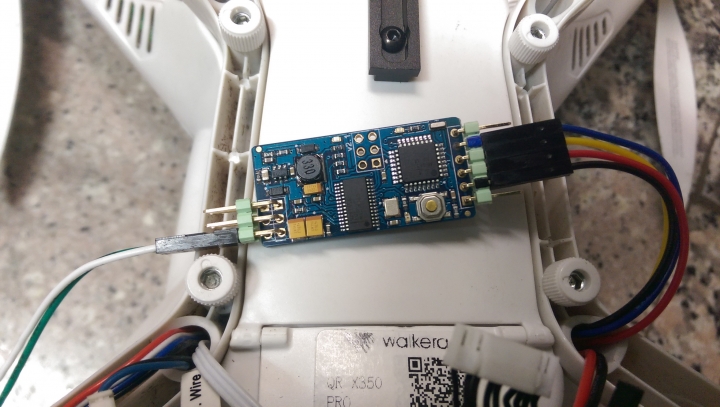

14,黏到機身上,裝上3D雲台,不會卡到

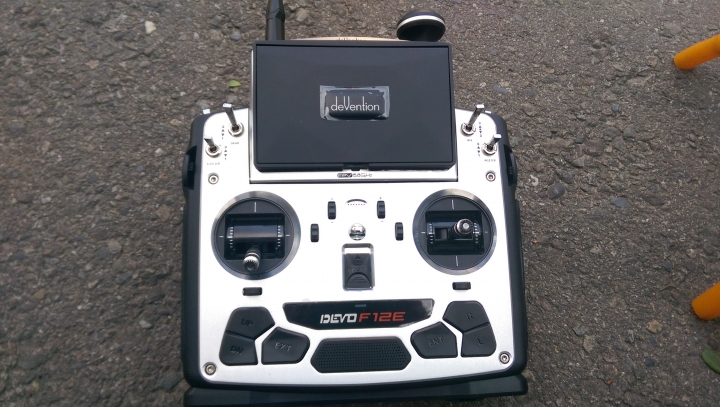

15,拿出 Devo F12E

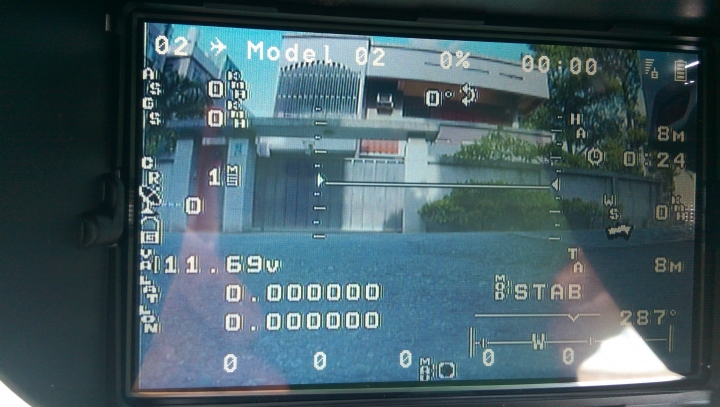

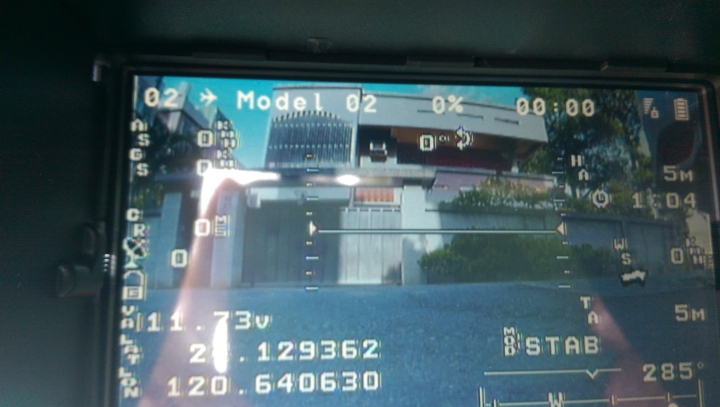

16,開電測試.....成功囉!!
17,真高興....再一張!!

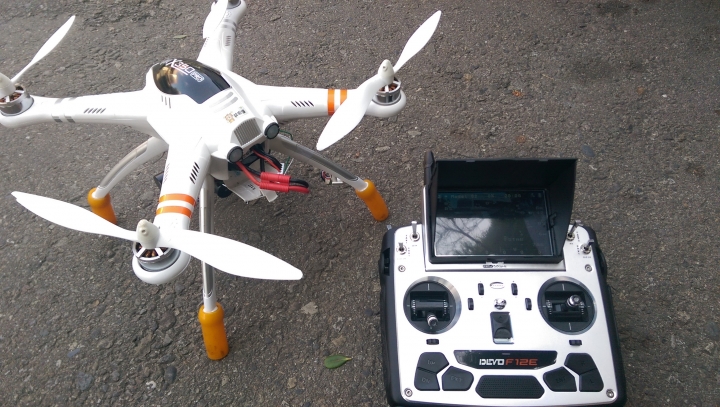

18,我的QR X350 Pro 和遙控器.....
這篇文章終於打完了......希望想動手DIY的人能夠幫上一些小忙!!
