[高難度的逸品!?] 第三十四彈 1/24 Ferrari FXX 極緻版跑車 模型製作

各位好!!

又是經過一個多月的等待.總算又能順利完成新作品.這還要多虧各位的支持

本次要發表的模型

是01網友委託製作的"1/24 Ferrari FXX"

這台號稱Ferrari 史上最頂級的夢幻車種.即使有錢也不見得買的到.更別說是看到實車了.

然而市面上的模型成品非常的多.甚至還有堪稱高檔的BBR車模等等..

不過我還是秉持著純手工精密質感.想辦法做出一般小比例車模所沒有的細節

本次製作所考證的資料.皆來自於網路上的圖片參考.

雖然本作是小弟第一次製作車模.跟其他新手一樣也是不斷的摸索製作技術

但是還是盡最大的能力把它打造完成.有了第一次的經驗.相信第二次會更好!


接下來.就請各位擦亮您的眼睛.一起來見證這台頂級跑車的打造過程!!!
-------------------------------------------------------------------------------------------

首先是開盒照

本次使用TAMIYA的套件.精密度相當高


法拉利的認證貼紙.連模型也是經過法拉利原廠加持過的喔!!


模型要目說明


模型開盒.檢視零件

相當豐富的零件


完整的分件.提升了精密度也提升了難度


內附金屬貼紙.這可是比米粒還小.
而且還有進氣網.遮蓋貼紙


田宮的高品質.連套件本身就是個藝術品



超精密的車殼.每個零件密合度都相當精準


既然是極緻版
那當然是要添加許多改裝品.好還要更好

此為CM 的精密版5片裝蝕刻片


車上所有細部都包含在這些蝕刻片裡.光一個碟盤就得用10個零件組合成形


密密麻麻的說明書.完全不遜色於原始套件


這是日本進口的6點式安全帶套件.既然是法拉利當然不能省


安全帶的細部零件近照


碳纖維水貼外加日本進口的限定版特殊水貼
(題外話:這個限定版水貼台灣恐怕只有1個地方有賣.我也是費了九牛二虎之力才弄到手)


這一堆就是為了製作本次FXX所添購的特殊耗材.包含了全套拋光臘.金屬溶劑.無白化蝕刻片膠水等等...
小朋友出走不少


接下來.就是開始製作工程了.

首先來製作最麻煩的碟煞盤.說明書說明了一切...


開始剪下零件


超級細緻的蝕刻片.要小心組裝


將中間的零件葉片一一折好




最後小心將零件黏合.每個葉片必須恰到好處.才能完整成型


這是軸心的鐵環.一樣也是要小心黏合


碟盤中心部份黏合完成.右邊是半成品


一共要做出4個.而且碟盤還經過拋光.模擬煞車的同心圓


用蝕刻鋸切下卡鉗


改裝零件與原件比較.用肉眼就能看出差異


再來是初步塗裝工程
首先全體零件噴上GSI 1000 底漆補土


將黑色部份噴上半消光黑


底盤也是一樣


這部份就是要將輪胎分模線處理平整.使用400號砂紙+散打機研磨


左邊為處理完成.右邊未處理


**此處為番外篇.本來已將輪框漆成電鍍色.但是應委託者要求還是漆回黑色.
這裡就讓大家來看看電鍍銀的效果

這裏使用SM-06.比SM-01還更高一級


超級寫實的電鍍色.可惜.洗掉改成黑色摟!


**番外篇結束

這是輪框塗裝完成的樣子


將改造的碟盤裝入輪框.SIZE剛剛好!!!


再來是風扇細部加強工程

首先這是原件


風扇部分的蝕刻片.質感超好


剪下零件


用細工刀將原件形狀切掉


使用電動雕刻機將細部徹底去除


裝上改套.精密度大增!!!


接著再來這裡是引擎的製程
首先將零件假組


大約組裝一下.一方面比對實車照片做改造




這裏使用OK線跟1mm的導線作細部


這是我珍藏的極細鑽針組.可惜製作過程斷了一根.真心痛....


利用極細鑽針做出接點


小心翼翼將所有管線接著.


整排汽缸的管路忠實呈現


供油管路也是忠實製作

改裝完成


再來是金屬上色工程.這裡依序噴上.電鍍銀.普通銀色.再加一點消光銀


其他部件也噴上電鍍色


汽缸上蓋上色中.噴上銀底色後遮蓋


噴上消光紅色


撕開遮蓋後.上色完成


座椅也是消光處理


加強消光.模擬絨毛賽車椅的質感


背面留白.等待碳纖維處理


椅背全碳纖維處理


所有散熱網皆用蝕刻片製作


貼上蝕刻片增加精密度


引擎上蓋上色中.先噴上紅色線條


使用遮蓋膠帶遮蓋


再噴上消光黑後撕開遮蓋完成!!


引擎本體再假組


內裝中控台製作.先將所有按鈕上色.然後精密遮蓋


冷氣口一樣也是加裝蝕刻片


方向盤排檔桿改成蝕刻片


精密度提升!


中控台塗裝完成.另加碳纖維處理


方向盤的碳纖維一樣也不放過


中控台完成


內裝也改用碳纖維


處理完成


油門踏板一樣改用蝕刻片


與原件比較


改裝完成!!!


接著處理排氣管部份

這裡一樣先用鈦金色處理


第二步噴上淡淡的黑色陰影


第三步噴上一點點的透明橘色


第四步噴上透明藍


最後再用透明紅修飾


完成後組裝到12V汽缸引擎的質感!!果然夠寫實!!


車身側面的進氣口改用蝕刻片網製作




車門內側採用碳纖維


貼合完成


所有零件貼完的樣子


後車箱的輪胎蓋細部改裝


這裡將原件的凸起物切除.採用蝕刻片立體成型


車身骨架塗裝完成


這裡塗裝底盤銀色部份


這是避震器鋼骨架接點原件


改用蝕刻片製作


製作完成!!


引擎室的防火牆改用蝕刻片處理.


幾乎跟真車一樣的質感


接著將所有骨架細部塗裝金屬色


所有細部進行遮蓋


相當多的零件.必須一一處理


細部塗裝要很小心的完成



這部份是車殼處理工程
首先將所有外車殼零件噴上白底漆補土


車殼內部使用灰色底漆補土


這裡將車殼內部定位孔用3秒膠補土修補


車門內部一樣也是小心處理


處理完畢後將所有車殼內部噴黑


噴上白漆的車殼.所有瑕疵都不能放過


窗框部份噴上黑色.等待遮蓋處理


這裡是車窗處理步驟.
田宮車窗的品質透明度相當好


跟後車蓋的密合度100%


田宮還很貼心的付了遮蓋貼紙


小心仔細遮蓋後.噴上黑邊


撕開遮蓋.完美的車窗完成


車窗遮陽部份使用噴漆上色.質感加倍


相當多的車殼零件.要很有耐心處理


白色底色處理完後.接著使用黃色來當發色層


噴上黃色的樣子(謎之聲..其實黃色也很酷阿)


這裡就請出車殼最重要的法寶
"Finishers 法拉利專用紅色"
這牌子的漆色據說都是針對實車所研發.而且在台灣只有ISAM有賣.我也是費了好大工夫才弄到手


當然還得搭配專用溶劑才有最好的效果


調配噴漆中..


噴上車殼.果然名不虛傳.真的是非常豔麗的紅色!!!


這裡再把噴漆的橘皮用砂紙磨平.等待後續處理


這部份是安全帶的改造製作過程
此為原件所附的"安全帶水貼"
相當的陽春


這是日本的安全帶改套.一組不便宜


按照說明書一一將安全帶完成


連釦子也是完全按照實車製作


6點式安全帶完成!!


裝入車體內裝.寫實度滿點


再裝上防滾籠


這是原件附的金屬貼紙.非常的細小


小心翼翼的貼上


引擎護蓋完成.質感都出來了


將之前處理好的卡鉗上色.上水貼.再黏上碟盤
碟煞總成完成!


繼續處理之前未完成的輪胎
這裡將輪軸護蓋噴上紅色


接合在輪框.另套上胎皮.金屬標籤


輪胎總成完工


小小的金屬銘牌也不放過


再來就將所有小零件組裝了



接著將引擎管路組裝好.果然有實車的質感!!


引擎背面機構完全不馬虎


將剛剛的碟盤.組裝到引擎的傳動軸


將引擎吊上車身.....哇喔!!
已經感覺到FXX的威力了~~


這2顆就是FXX的大燈.相當的小....


再來就是將先前未處理的車殼貼上水貼.
本次是採用委託者特別要求的限定版水貼


相當特殊的數字塗裝


尾翼一樣也是充滿了許多數字


全體車殼貼完!!


-----------------------------------------------------------------------------------
這一部份就是車殼的重頭戲
鏡面烤漆處理

首先這幾罐就是為了製作頂級烤漆處理的材料
此為GSI 最新出品的拋光臘.可水洗.最細粒子可以到8000號砂紙的程度.
最右邊則是長谷川的保護臘.亮光持久度比田宮的還高


首先將車殼噴上GX-100亮光漆.大約用0.5mm噴槍噴上3~4層


接著將亮光漆不平整的地方用1000號砂紙磨掉
左邊為未打磨.右邊初步打磨完成


第二步使用"粗目"的拋光臘研磨.


第三步使用"細目"


第四步使用"極細目"到這裡已經可以亮到照鏡子了


將兩片零件一起打磨拋光.可以看到光澤已經呈連續反射.這樣就代表漆面已經平整了


真的愛上這種光澤了.檯燈都照的一清二楚


使用長谷川保護臘打臘後車殼有多亮?看看上面反射的天空


後車殼內部一樣加上擋火版


這是原廠的排氣管零件.精緻度已相當好


裝上排氣管.尾部的排氣口還加上蝕刻片鐵網




每個排氣口均經過改裝


這條鐵線是後來要加裝在引擎上的.到時完成照大家會看到效果


再來黏上車殼扣環


這個扣環也是蝕刻片製成


等待大部結合的組件


最後黏上法拉利的躍馬標誌




經過一個多月的嘔心瀝血..

















傳說中的紅色躍馬


































終於從我手中誕生了~~~

正面寫真!!!


男人的夢想.女人的浪漫.全都逃不出這台車的目光~


怎麼看都是很帥阿~


側面寫真.


另一面也是相當迷人


相當優美的角度


背面寫真




艷麗的法拉利紅


誘人的精密質感.令人目眩神迷~


亮麗的光澤.連美女也欲罷不能~


頂部特寫


充滿速度感的角度


緩慢的打開車門.婉如邀請嘉賓上座




隱約可看到內裝構造


後方的引擎蓋也可打開.


全車殼開啟!!!


全車精密烤漆.反射耀眼光澤.





從背後角度觀看.忠實的內在呈現!





極致版的精隨


蘊含無限能量的秘密


引擎特寫

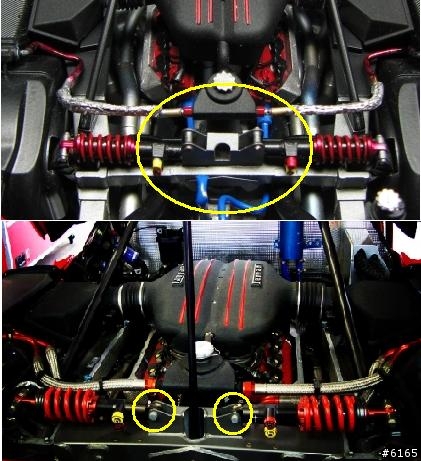

插入一張實車引擎比對


輪胎特寫


實車輪胎比對


前後車殼拆除


完美細節忠實呈現


各部寫真.












模型尺寸比對


--------------------------------------------------------------------------------------------
寫到這裡.經過千辛萬苦.終於又完成一樣大作.
這次的作品算是我34件作品中的第一樣"跑車"系列.
希望沒有辜負大家的期望.

坦白說.這台FXX在製作途中碰到許多困難.尤其是車殼跟引擎部份.需要灌注相當大的耐心以及完美的技術.
否則只要出了一點誤差.可能就會導致整片烤漆失敗.甚至車殼與改造機構無法配合的窘境.
而且細小零件非常多.做起來只能用"驚險"來形容.一不小心某個零件就會從你桌上消失.到時簡直欲哭無淚...

幸好.以上這些困難.憑著小弟33件作品的經驗終於一一克服.另一方面01網友對我的支持也是原動力.

希望以後有機會能做更多此類作品給大家欣賞


2008/12/17 UPDATE!!
今日更新12張高解析桌布大圖.請按此參觀!!


再來就送上一張特寫跟大家說再見了!


---------------------------------------------------------------------------------------------
