吃飽太閒之iPhone 3GS更換銀幕圖解大略



這次吃飽太閒的主要目標是今年剛入手的Apple iPhone 3GS(簡稱哀縫)


買來第一周的最後一天
就因為上班的時候放在抽屜裡
猜測後應該是一塊價值不到15元的鎢鋼片(長2cm / 寬1cm / 高0.1cm)
從高度10公分的辦公桌面以87度角斜切入抽屜內擊中正在充電的3GS
擊中後唉奉的正面玻璃面左下角便有一道裂痕
如下圖






之後便裂在那裏,一直到上禮拜五
經過一陣非常討人厭+有點不專心的賣方+懶惰的郵差+麻煩的手續之後
備件總算到手了



上面還細心的貼了一張紙條





很讓人覺得傻眼的就是包裝本身就是已經拆掉的
所以那張紙我自動無視了,還好內容物是正確的




還有需要的拆機工具組





OK廢話不多說
馬上來進行簡潔版的拆機程序
至於我為什麼會拆..一個很大的原因就是YouTube幫了我很大~~~~~的忙
尤其是他們新的HD播放功能,讓我可以看清楚細節是怎麼的拆法。
(文章最底下有YouTube的參考影片,一些省略的地方,可以在那邊看。)


首先
找出你的SIM卡槽針,然後插入SIM卡槽邊的洞,把SIM卡抽出來








下個步驟開始之前
必須要先告訴各位一件非常重要的事情
下面的步驟開始,你將會失去原廠保固
上路之前,請先三思
一思->送原廠得花8千!
二思->自己修花不到2千!!
三思->修壞了你就得當報廢品賣了!!!

有了覺悟之後,就可以繼續進行下列步驟。



再來就拿拆機工具組之十字起子(或是配眼鏡附的那種十字也可以)
輕輕轉下唉縫屁屁上的螺絲

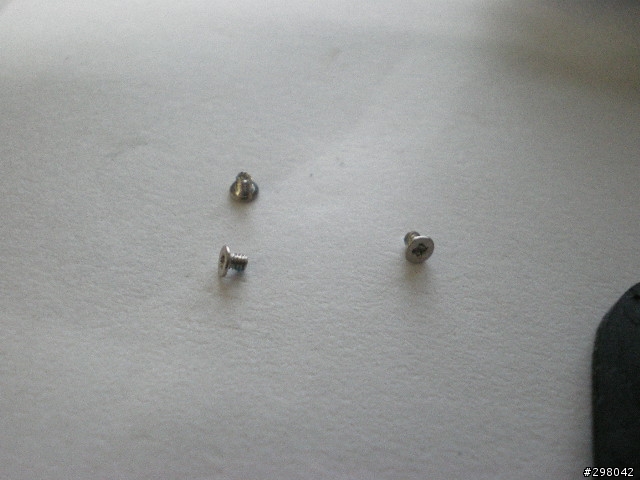

注意千萬別弄丟了
這種尺寸的很難找到







再來就是準備拆機工具之吸盤(或是車內吊娃娃那種吸盤也可以)
吸在HOME鍵附近之後,以拉可樂或是啤酒罐的力道把銀幕跟主機分離
注意拇指跟中指必須夾緊外玻璃,否則可能會因力道過大扯斷牌線。






之後照著上面原廠的標籤紙
依序拆下排線
(若要看很詳盡的話,請到YouTube上吧,拆的當時沒有多餘的手可以讓我拍照)





三號牌線是用卡榫卡住的,注意要先搬動卡榫才能抽出排線





之後就可以把主機跟銀幕分開了








之後再拿出十字螺絲 把側面的小螺絲給拆掉。2側螺絲數總共是5顆







轉的時候注意也不要太大力不然崩牙的話
鎖回去就鎖不緊了

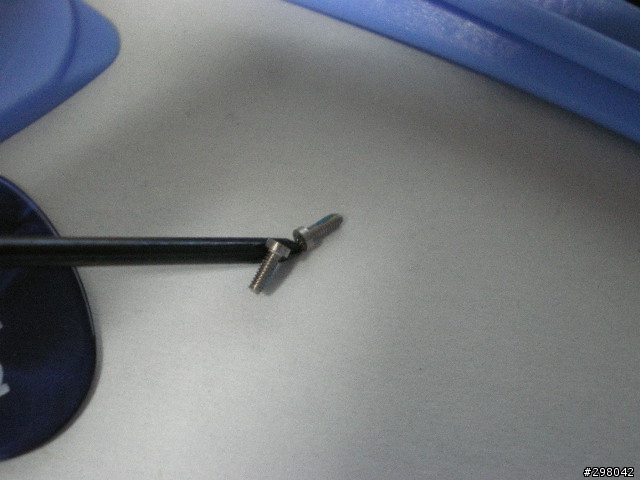

同樣保存好 別亂丟 2側的螺絲SIZE是一樣的




第6、7、8顆螺絲是在LCD的正背面上
沒拍到照片!!反正也很好找,就略過唄 (看影片也找的到的)


接下來是把LCD跟外銀幕分離
非常重要的這段
影片裡沒交的

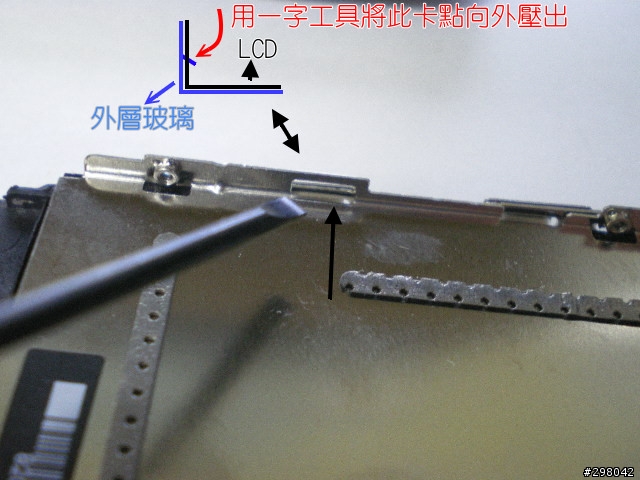

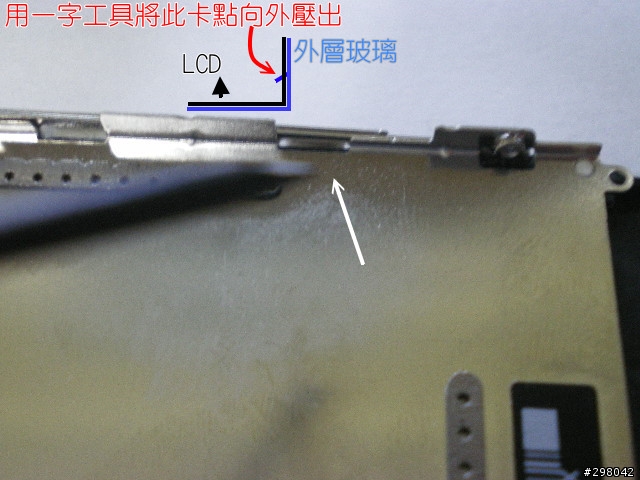

2側都有像照片裡的小圖那樣子的小卡鐵
要把他們向外扳 才可以抽出LCD






之後就可以用拆機工具之不知道怎麼稱呼的細平面工具
插入LCD與外銀幕之間的細縫
順著紅線方向來回掃過一次
LCD就會鬆掉了,然後直接往後抽出就可以
(注意右邊有個洞就是上面說到的第8顆螺絲另一邊就是第7顆)





之後LCD就分離出來啦
注意拆出來之後要馬上找個鏡面擦拭布蓋著
不然髒了就很難擦乾淨




再來分離支架與玻璃就是整個流程最麻煩的地方

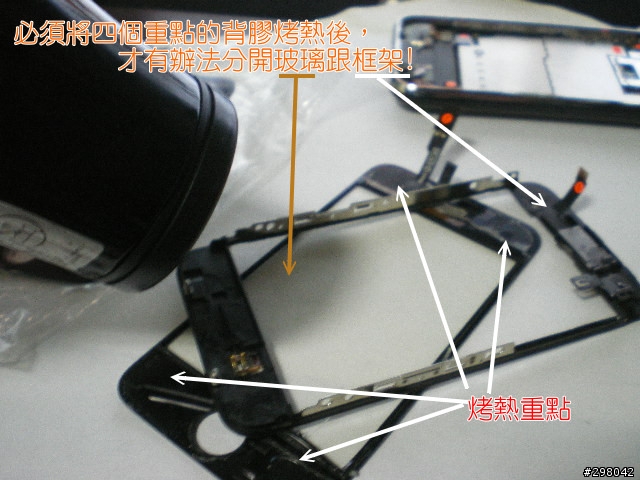

要用吹風機 把玻璃與支架間的背膠吹熱(燙)
之後再輕輕的把玻璃與支架分解
如果玻璃已經破到可以用手拔出來的朋友
就不需要烤了



當你分離之後
整個流程最困難的地方恭喜你已經克服了
這說的簡單 事實上,我烤了快半小時 背膠才軟
注意不要靠太近或定點烤,否則會烤壞排線跟HOME鍵
如果要一起換的人,那就盡量烤沒關係。

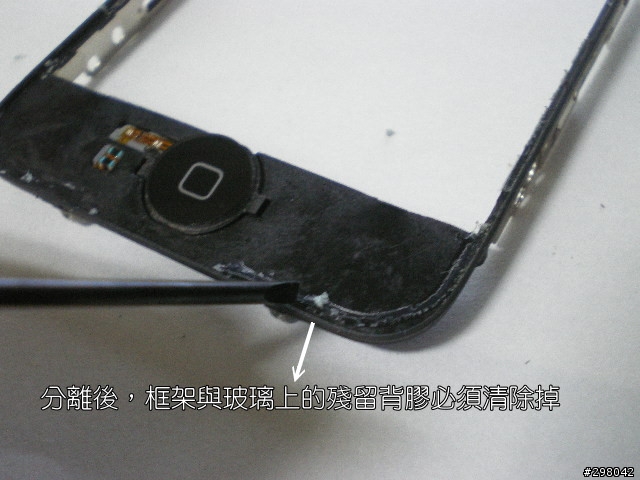

之後把上面殘留背膠清一清就可以

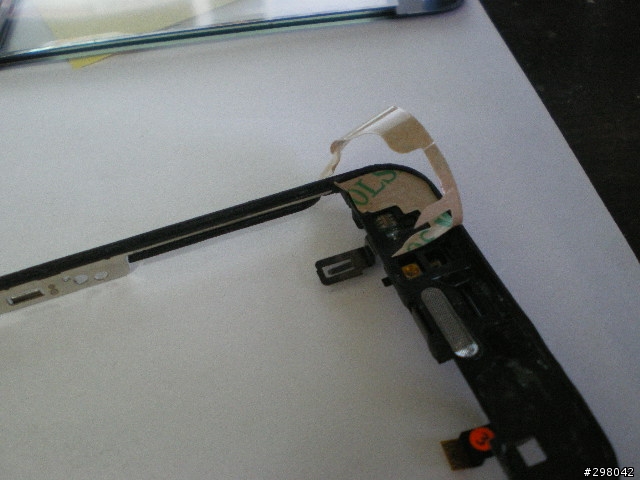

再來就是換上新的背膠
注意圖中的說明
我因為這件事差點死掉了






之後撕開背膠皮 跟玻璃的防塵貼之後(注意灰塵跟指紋)
就可以把他們合體了












注意就是銀幕上有觸控的排線
再繞的時候要注意有沒有繞錯地方(詳細要看影片,我再裝的時候是沒有手可以拍了)
LCD跟外銀幕裝回去的順序都是一樣的,怎麼拆就反著裝回去





之後鎖回螺絲,共8顆(如果拆的時候是7顆,而且能完整拆下來LCD跟外玻璃,那就是7顆)





之後把銀幕以90度角插上主機上方
就像拆的時候掀起來的角度一樣
然後把3排線裝回去 照順序來





最後鎖回那2顆屁屁螺絲,裝回SIM卡,開機







然後你就會看到











吃飽太閒之大略分解圖, 完成,
整個拆解與裝回時間,
估計是3~4小時左右,
因為拆裝的過程,
都是我一人來,
所以沒有別人幫我拍照,
沒辦法每一個細節都拍的到,
拍的都是一些重點注意的地方,
不重要的部分,拆螺絲鎖螺絲這個在影片裡就可以看到。
參考http://www.youtube.com/watch?v=4mboB8p-sdw&feature=related



整個過程最重要的是三心
!!細心!!
!!耐心!!
!!小心!!
.
..
...
外加
!!有心!!




以上供參考~
