我的要求其實很簡單
1.android系統(這不是廢話嗎?) 其實不然 很多都是WIN CE+ANDROID
2.電容觸控
3.音質要好(不過這很難 因為ANDROID 還有一個SRC的問題 再加上現在很多都用TDA7388當功率晶體
所以 基本上我這個有點半放棄 打算買回來後 自己更換OP 還有晶體跟電容等等)
4.DVB-T數位電視 (最好要有MPEG4的 就是現在的HD)
5.七吋LED LCD(很多都是6.2)
6.GPS
後面3點很多WINCE的機種大部分都有 但是純ANDROID就很少了
終於在台灣的拍賣網站找到 可是那價錢 讓我無法下手
於是我開始逛逛國外的網站 被我找到 相當便宜的價格
那價格大概是買3送1 了吧
再三跟賣家確認我要的規格 還有機子裡的構造後(賣家跟我說前級是TDA7415 功率晶體是TB2929)
心一橫 卡一刷 (還一次買3台 幫朋友買的) 過沒多久
使命必達就這樣到我家了....
廢話不多說 以下就是開箱文
要過海關的證明

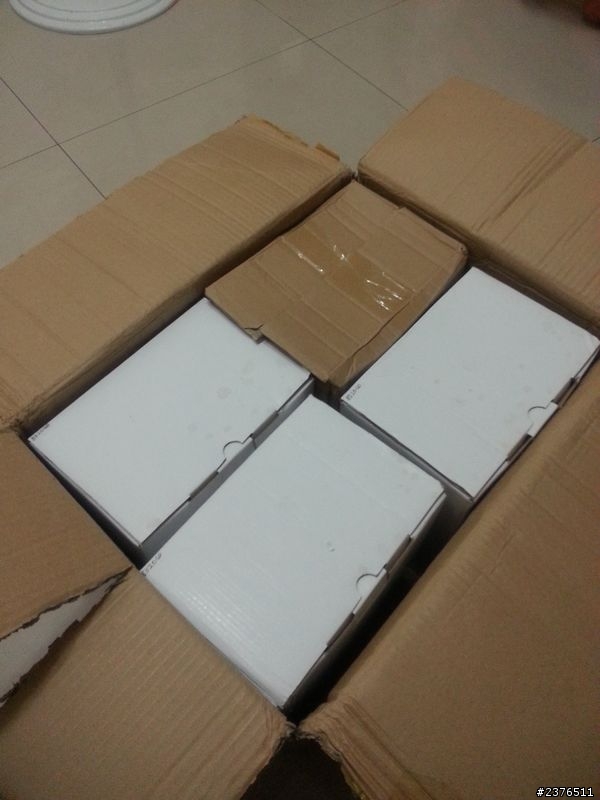

只有買3台 怎麼會有4盒? 難道他真的送我一台??
果然沒這麼好心 是空箱防止他運送過程跑來跑去用的

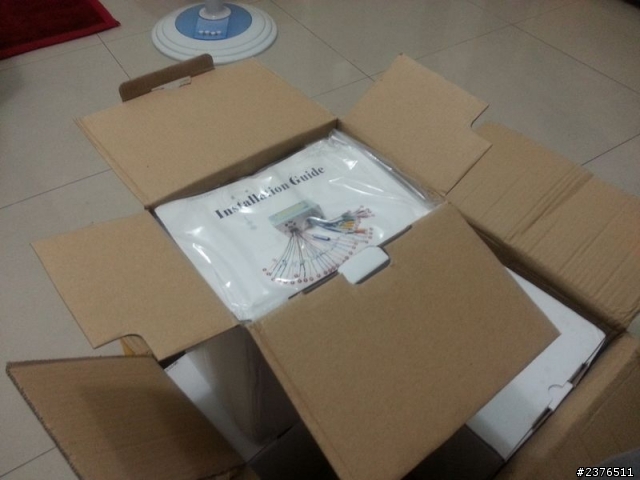

要出來了~~!!要出來了~~!!

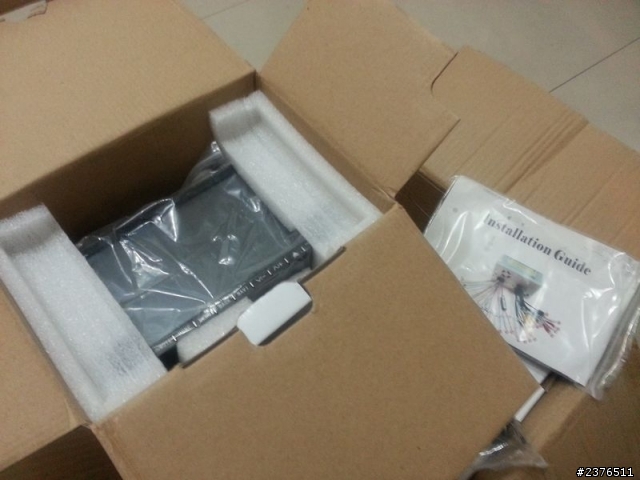

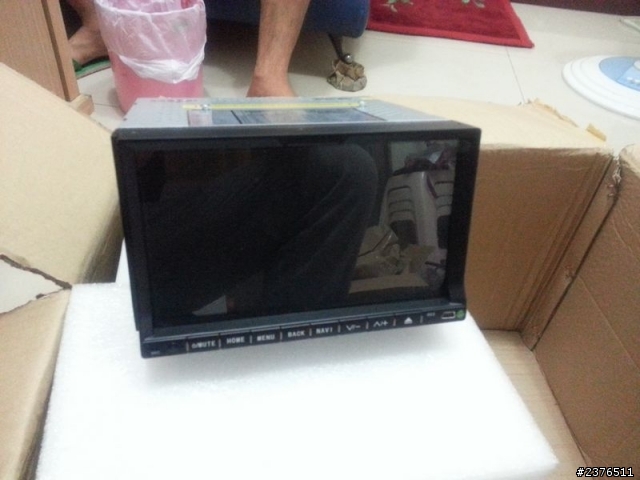

現出真面目了....

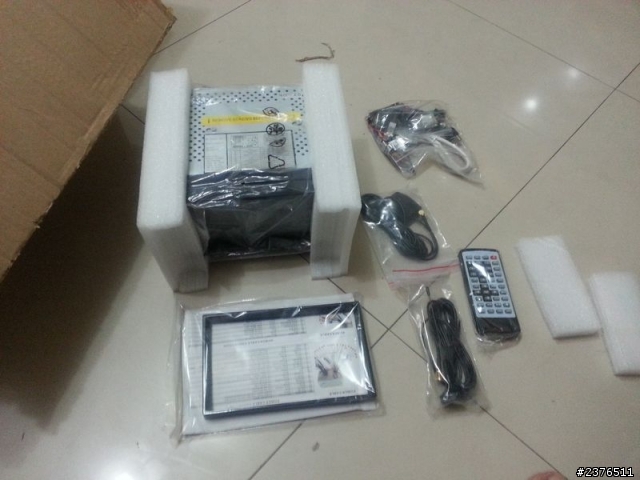

內容物一覽 有主機 說明書 面板框 GPS天線 DVB-T天線 遙控 線組WIFI網卡一包
拿起來看看

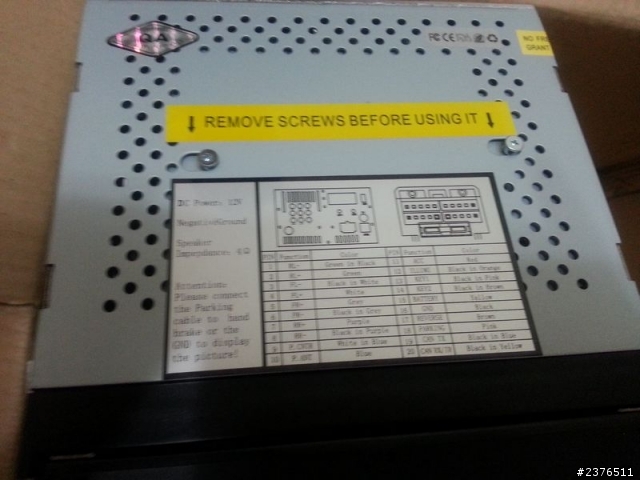

安裝前 記得把這2跟螺絲移除 他是防止機芯在運送過程中受損 固定用

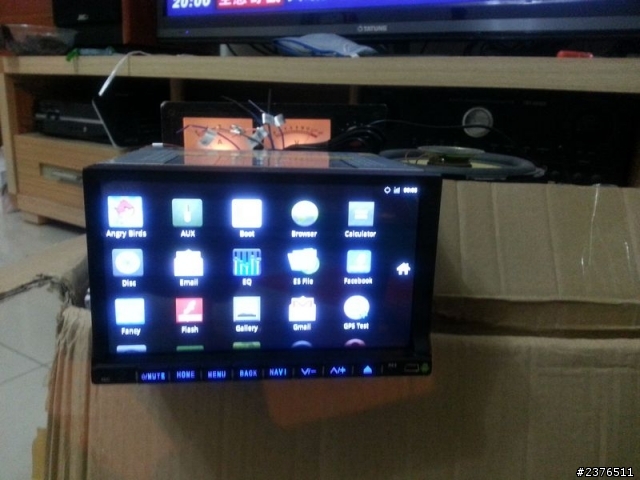

不囉嗦 先送電試試看了!!

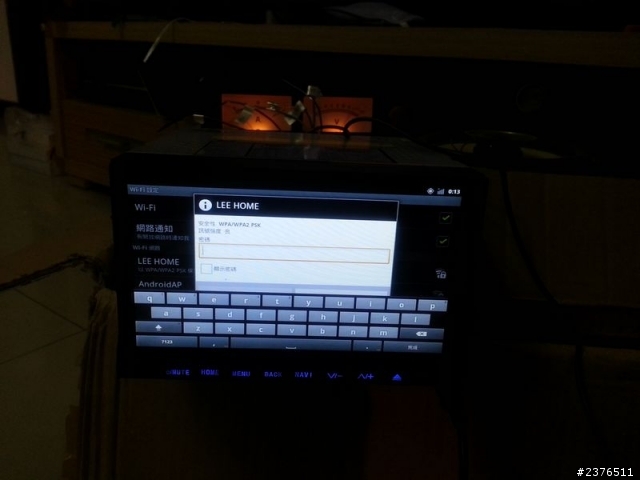

先來連我家WIFI

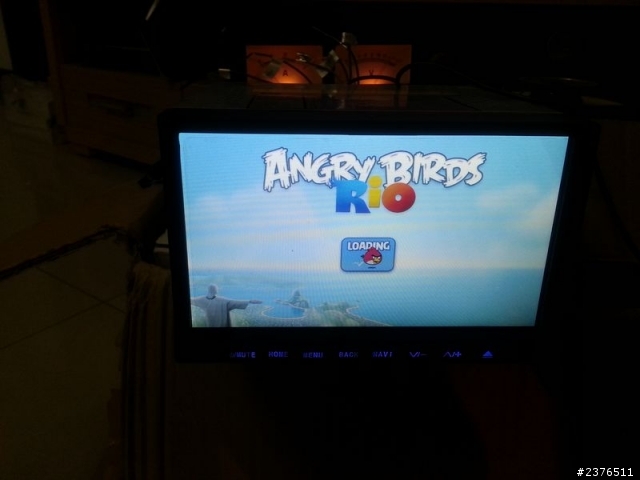

內建憤怒鳥是什麼鬼?

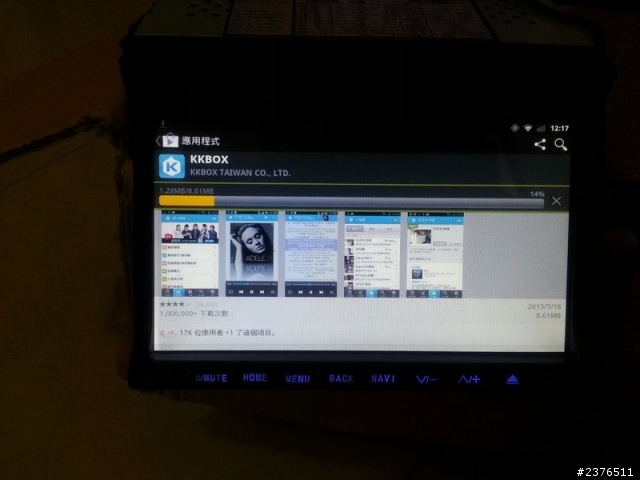

先來下載KKBOX 等等來試聽一下音質
張先生....

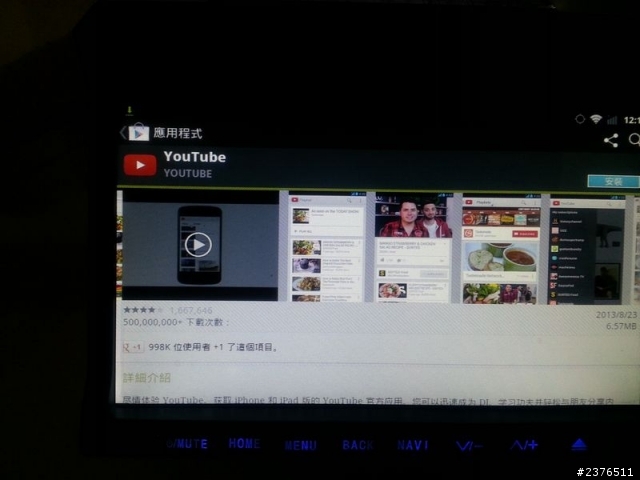

還有YOUTUBE
準備來裝啦~! 一不小心拆太快都忘了拍照
真是厚工 每一條線都要用焊的 還要用熱縮套管包

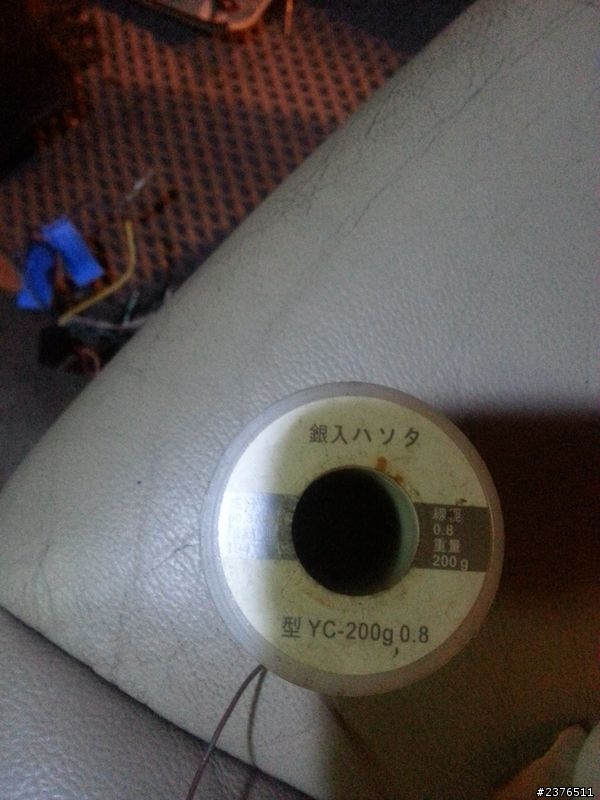

含銀成分的錫喔~!

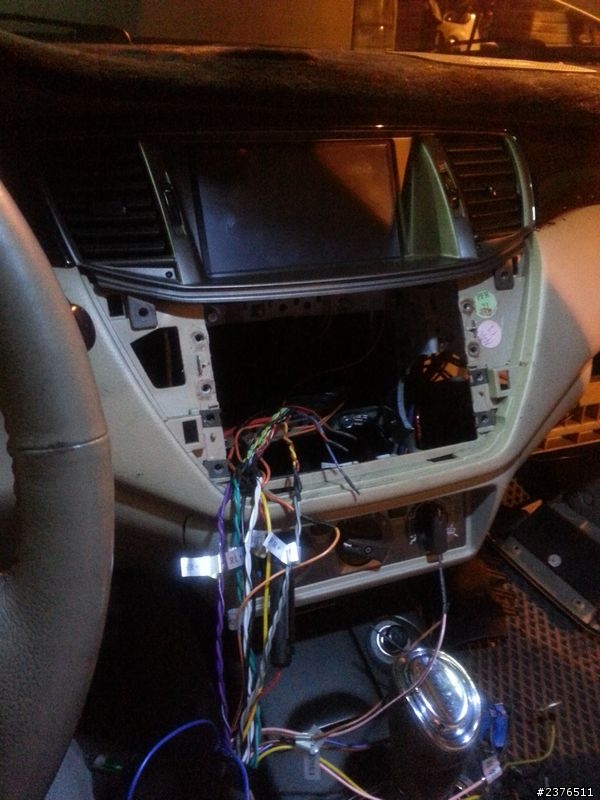

因為LANCER 必須把冷氣面板下移 才能夠裝2DIN的主機
但是下移只有面板是不夠的 連裡面的支架也要切割
非常感謝這位友人幫忙

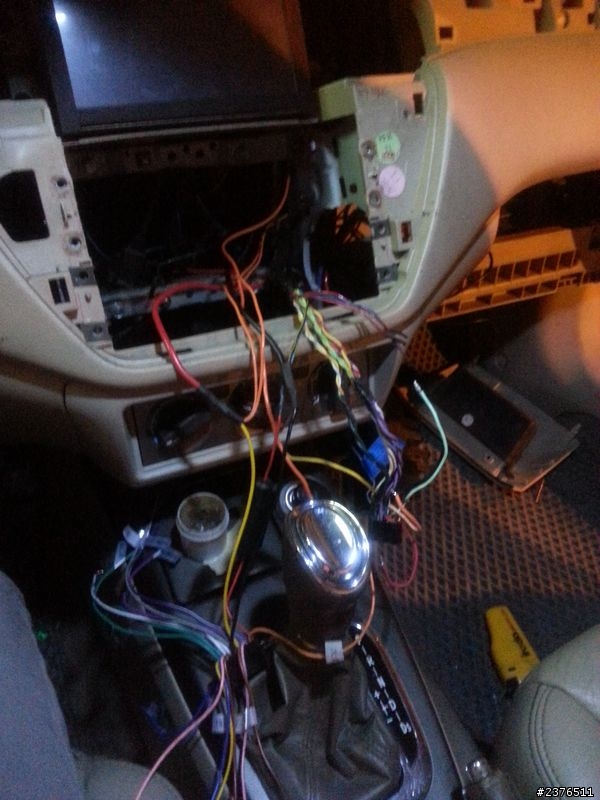

終於全部焊好了(但是我這只是暫時的 因為裡面附的線才實在有夠爛 等我改完機 上完補品 再連線材一起更換)

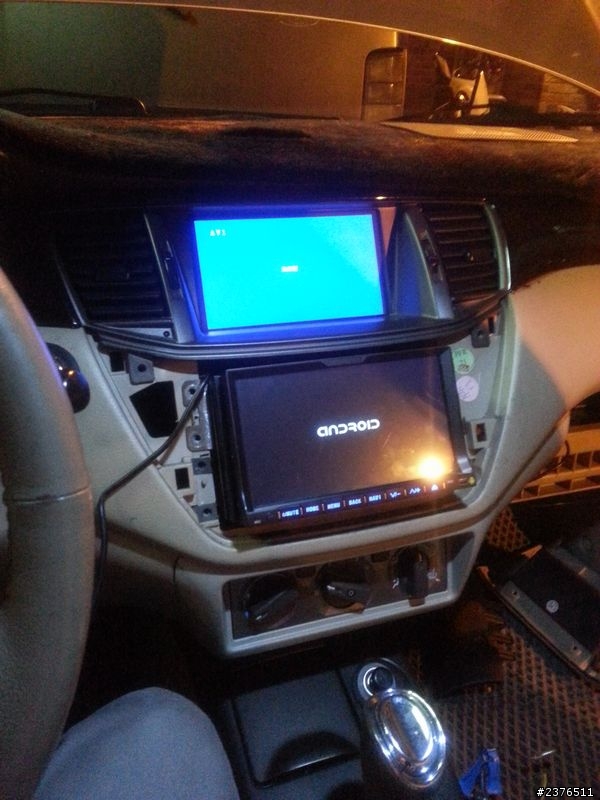

送電開機中....
先放個片子來聽聽

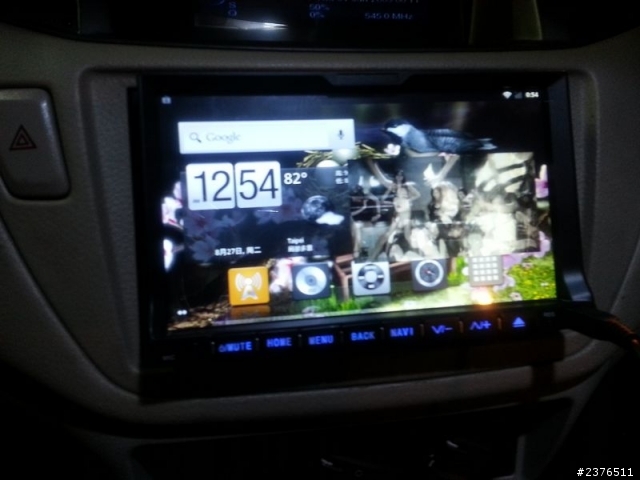

主畫面

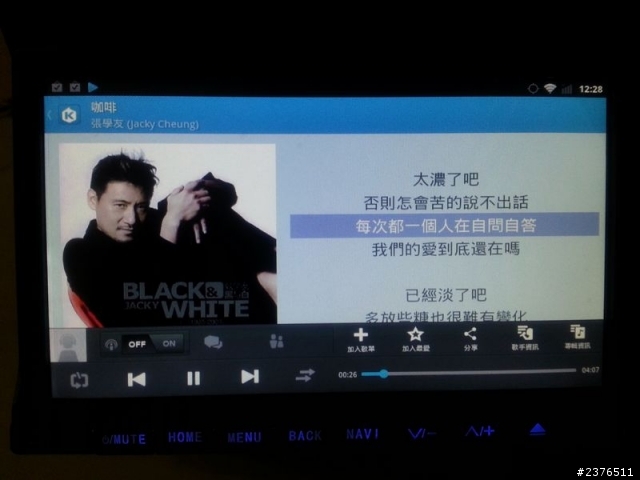

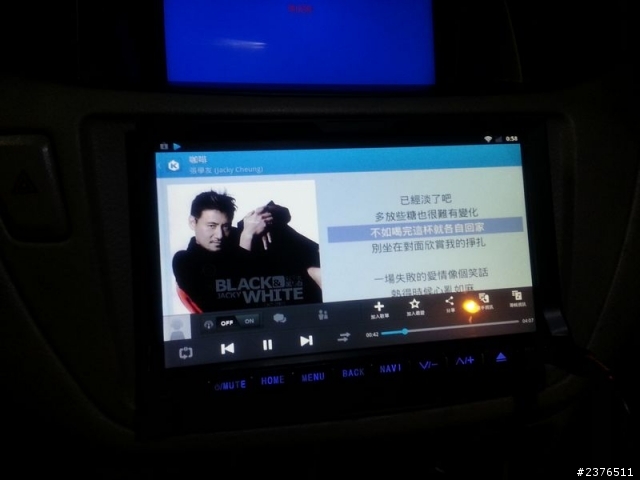

KKBOX張學友

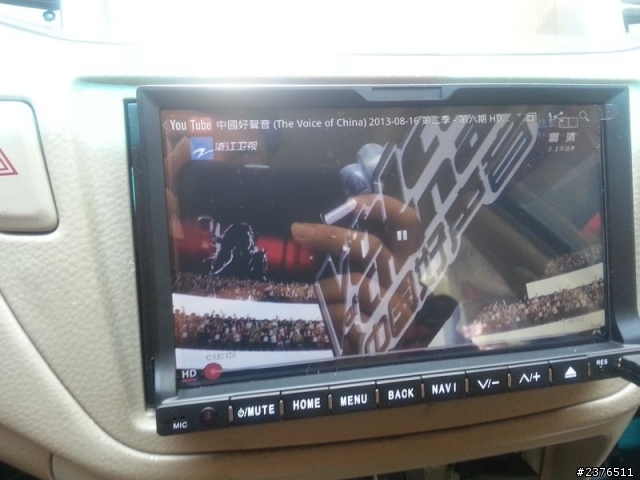

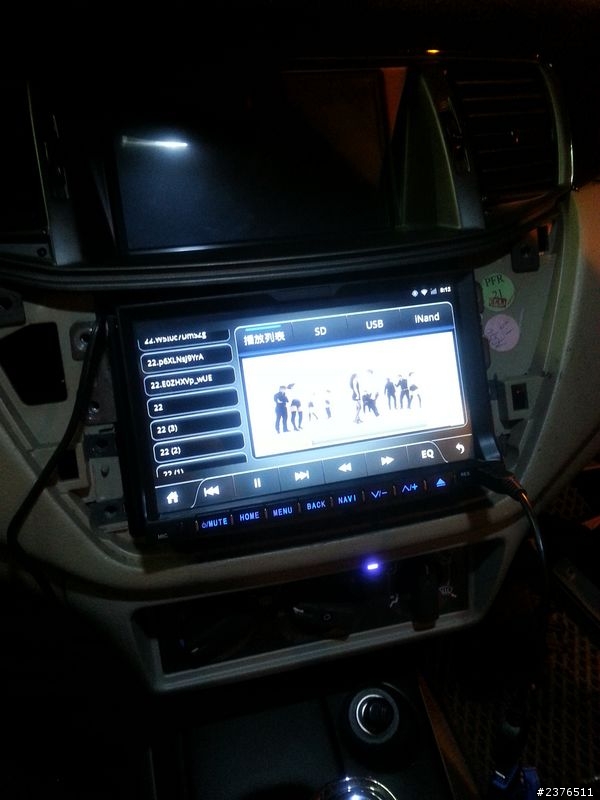

車上用YOUTUBE 看中國好聲音 還滿囂張的
想看什麼MV 聽什麼歌 都可以直接下載 不用動用到電腦

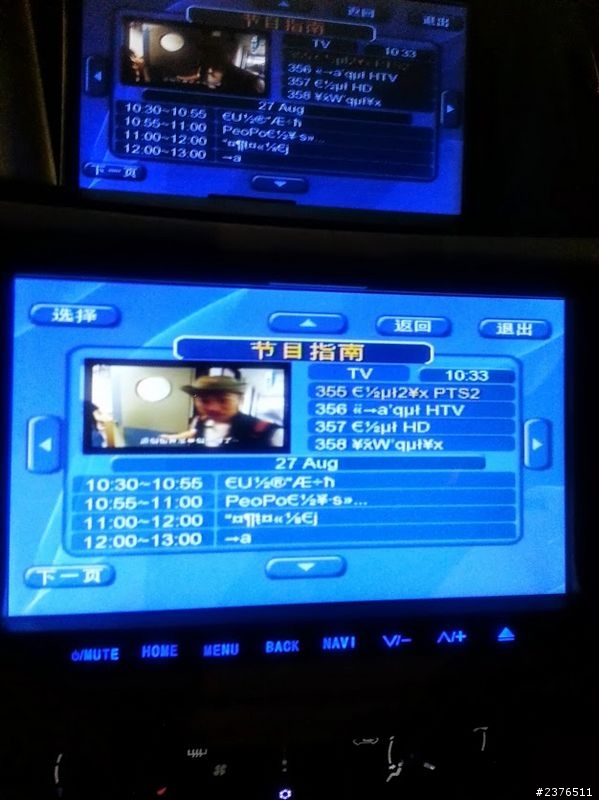

慘阿~!沒繁體中文~!而且收HD也有問題 收訊也不太好 不知道是裡面的天線太爛還是怎樣?
不過我已經在找Dibcom的數位模組回來換了
原本我以為這種導航機音質會很差 但是我一開機 聽KKBOX 嚇我一跳 音質不差 該有的都有
但是聽久了 還是會覺得糊糊的 低音有量 沒有質 中音平平乾乾 一般般 高音細節不夠明確
所以改造計畫還是必需的!!
接下來就是開腸剖肚拉 反正我買3台 所以先開我朋友的XD
瞬間肢解完畢

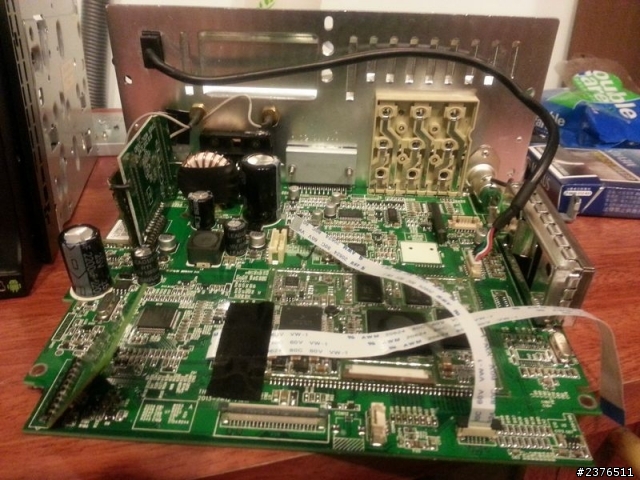

主板一覽

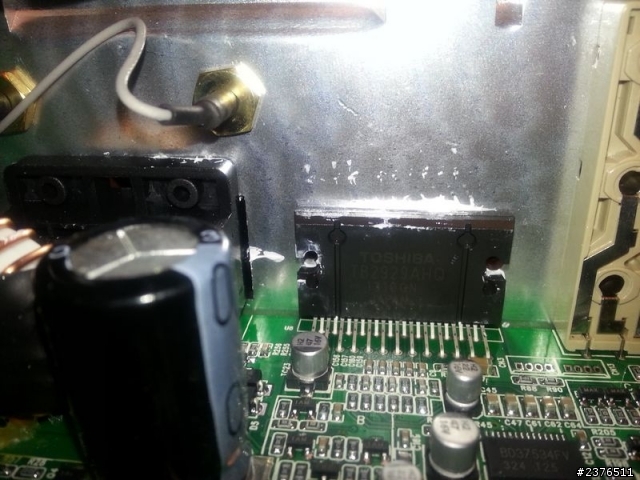

功率晶體果然是TB2929

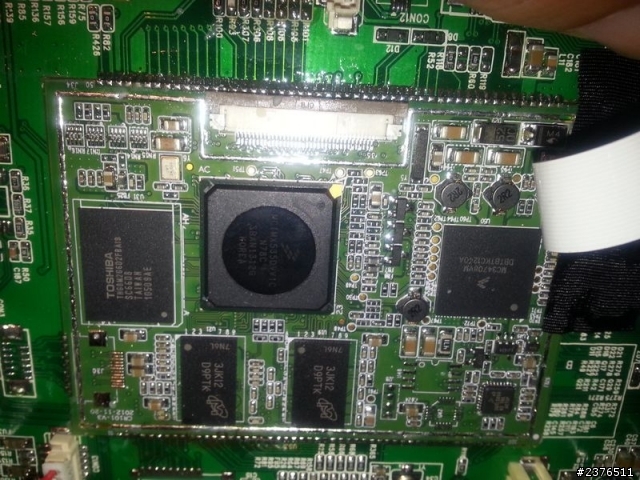

驗明正身 Freescale i.MX535D 什麼~!高麗產的??
配上美光DDR3顆粒(為什麼不是海力士...) 東芝的8G記憶體
左邊一樣是Freescale的晶片 但是幹嘛的 我就不知道了

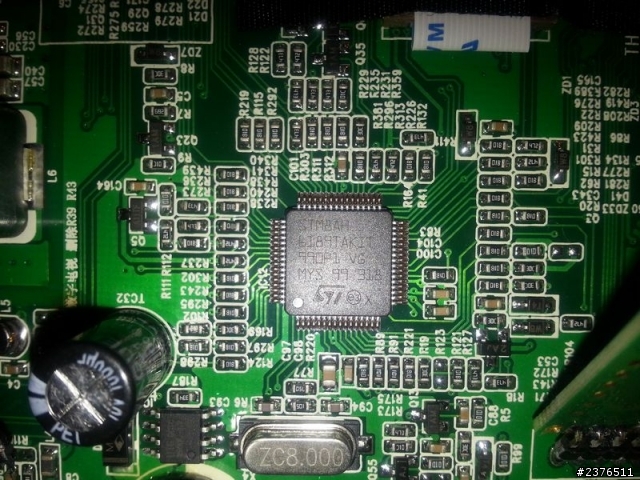

我找不到ST TDA7415 但是多了一顆ST 的MCU....

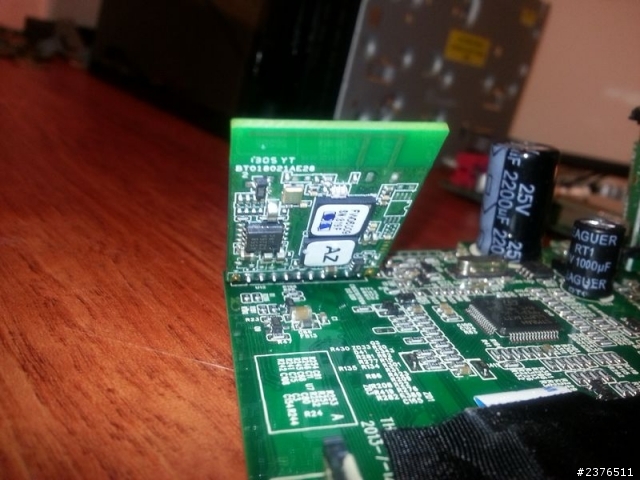

藍芽模組 上面有一顆OP 4558
負責視訊切換 音訊切換 放大

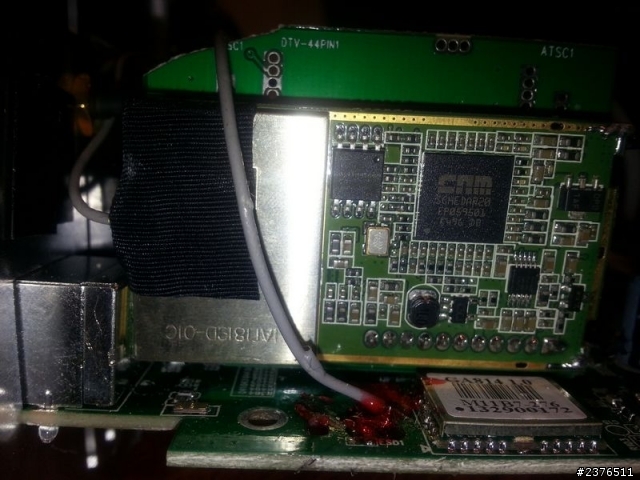

DVB-T模組 (我一定會換掉你)

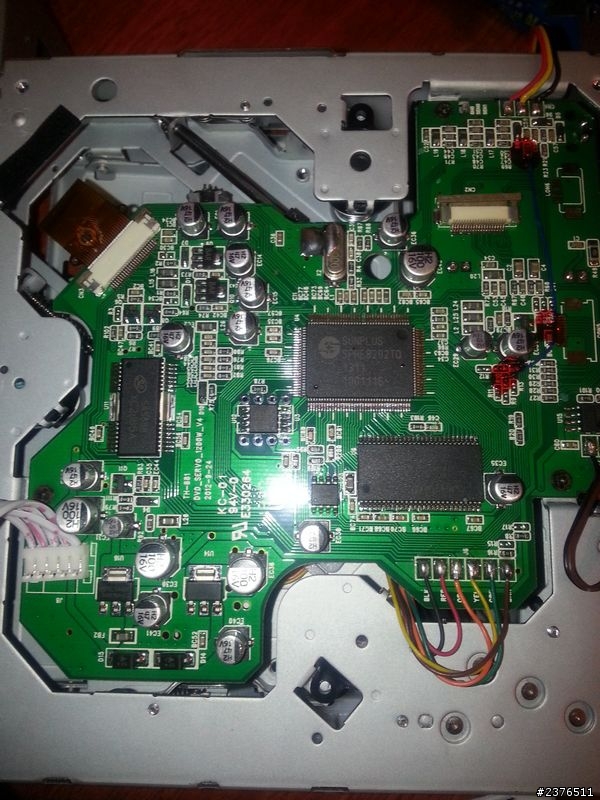

光碟機芯 不小心反光了...YA~! 右下角是海力士的顆粒....
主機板一覽 上面的電解電容全換
還有級根級之間的耦合我也會換成補品
電源濾波電容上 會在併上一個濾高頻的電容
收音麥也太小了吧 感度非常不夠 用語音輸入常常出現 "沒有聽到任何聲音"
看來也要換
會繼續更新 等我買完補品....
08/28更新
目前使用有幾個小問題
1.各個訊號源輸出音量不一樣
2.usb插孔在前面 還要吊一條線在那邊 很難看 還會常常接觸不良
3.av輸出畫面只有數位電視跟DVD是有畫面的
4.開機速度25秒左右 有點慢
5.安裝完後異常突出啊 不美觀
解決辦法：
1.修改在各個訊號源輸出端電阻
2.找出面板前usb訊號線 修改到後方
3.這個無解 因為是架構上的關係 除非直接從面板ttl複製訊號輸出成av 但是太麻煩 不值得
4.這個也沒辦法 除非改成熄火是待機狀態 但是這樣太耗電
5.修改固定支架
8/28修改安裝過度突出的問題

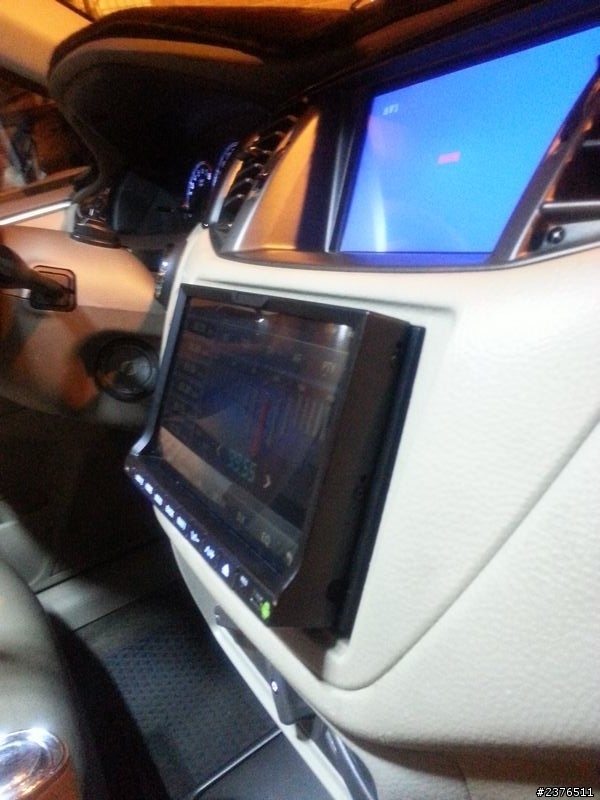

尚未修改前 非常突出阿~~!!

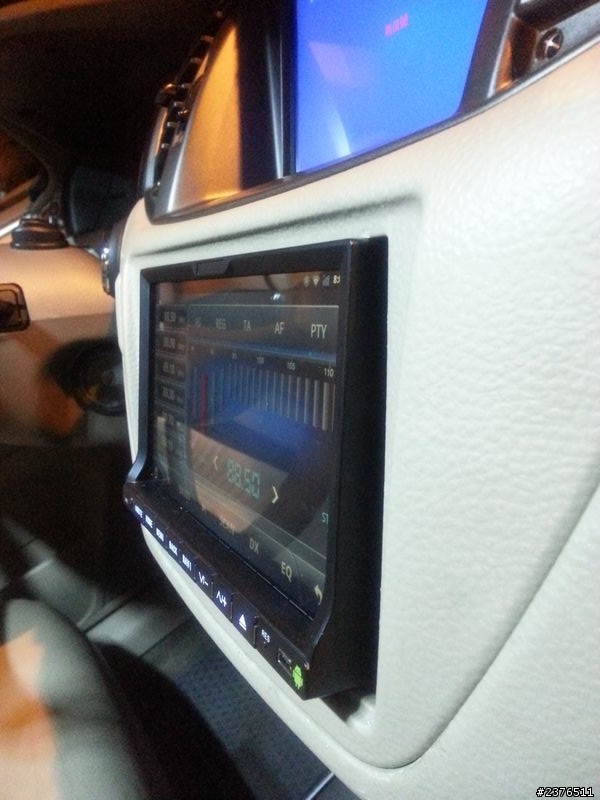

側面非常難看
下淺加下移(因為裝上去有一點太上面 下潛之後面板再開闔的時候會卡住)

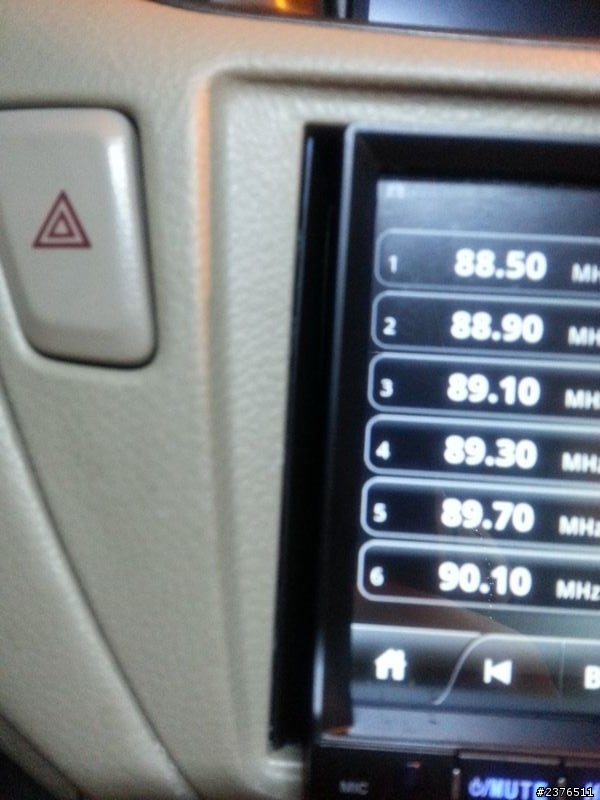

正面看(左右兩邊有很大的縫隙 而且看的到裡面)
將原本裡面送的面板修飾框 用小蜜蜂切割掉會卡住的地方 切非常多掉 因為框本身很厚 而且本來就不是裝裡面使用的

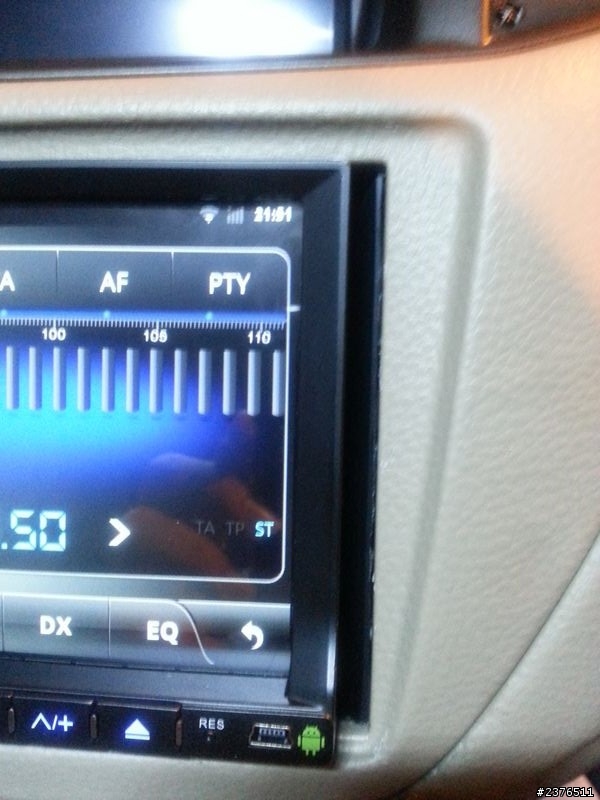

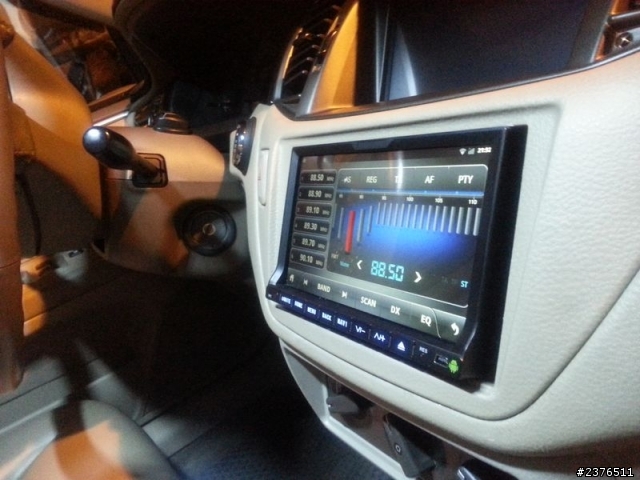

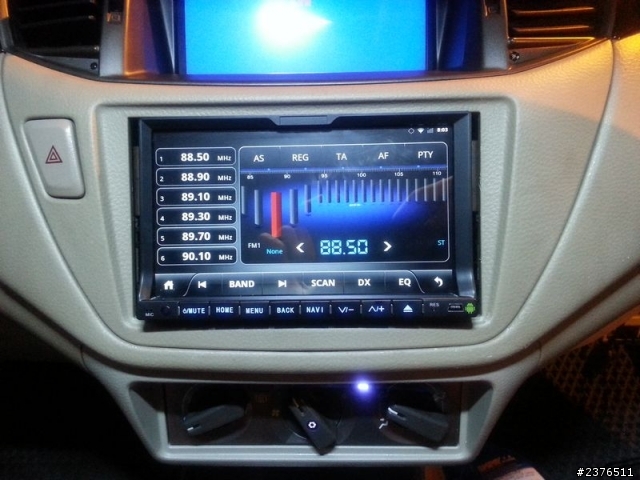

左右兩邊安裝後 看不到裡面的灰色鐵架子了

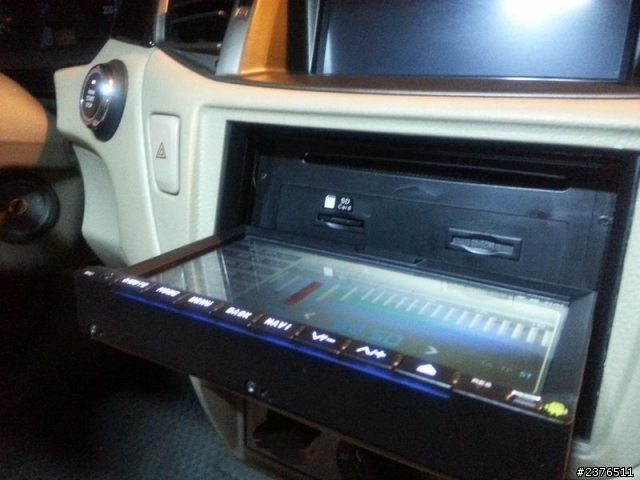

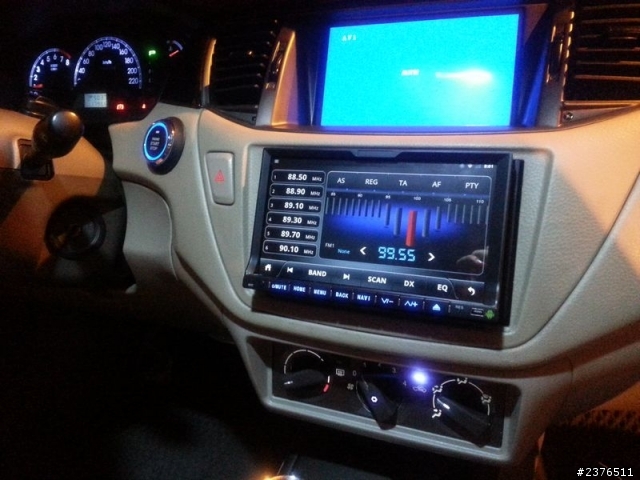

面板開合完全沒問題 而且看不到醜醜的地方 密合度100%
面板的USB可以完全不用修改了
後面的USB可以用USB HUB分接使用
沒有意外下次是發將USB還有AUX IN做到中央的手扶箱
不知道眼尖的人有看到KEYLESS系統嗎? 哈哈哈 有空來發一下安裝完後的開箱文
9/3更新

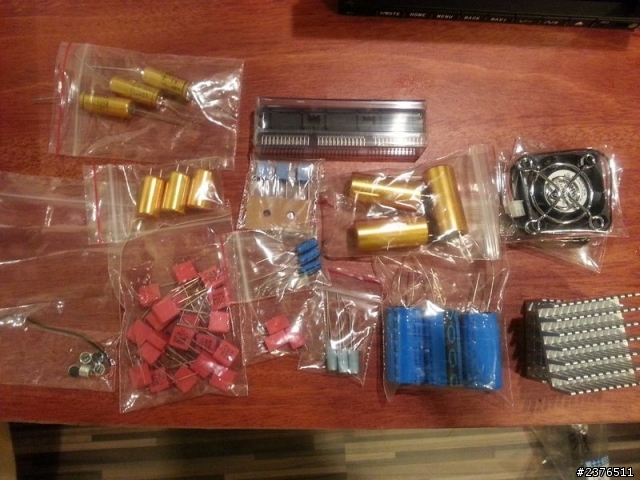

到齊了~~!!

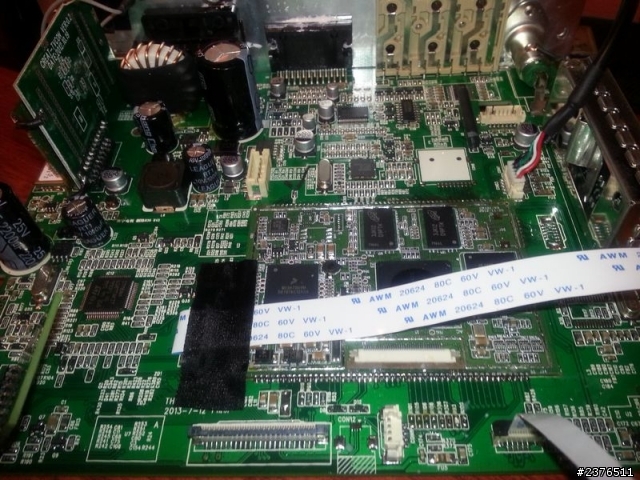

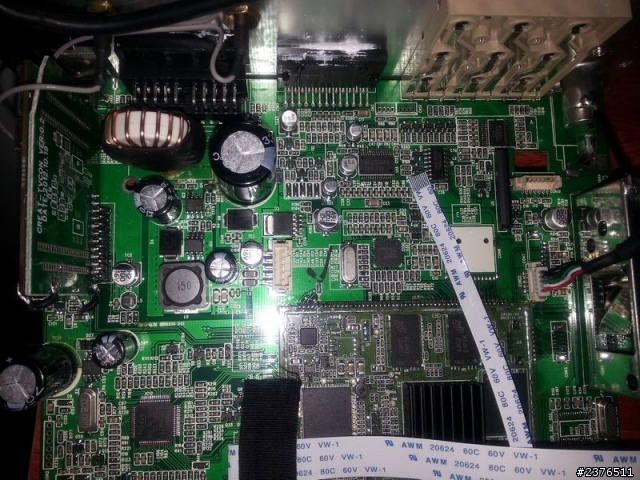

附上一張主機板的圖
中間有散熱片那塊 是ANDROID核心版 原本沒有散熱片 我已經先貼上去了
在核心版的左邊 就是ST的MCU ANDROID通過這一顆來控制所有元件
左邊立著的是DVB-T模組 右邊立著的鐵盒是收音機模組
ANDROID主板前方一點點位置是TW9912 負責做視訊 數位/類比的轉換
再上面一點的位置是BD37534FV 負責音訊切換根調音(EQ) 被騙了 根本不是TDA7415

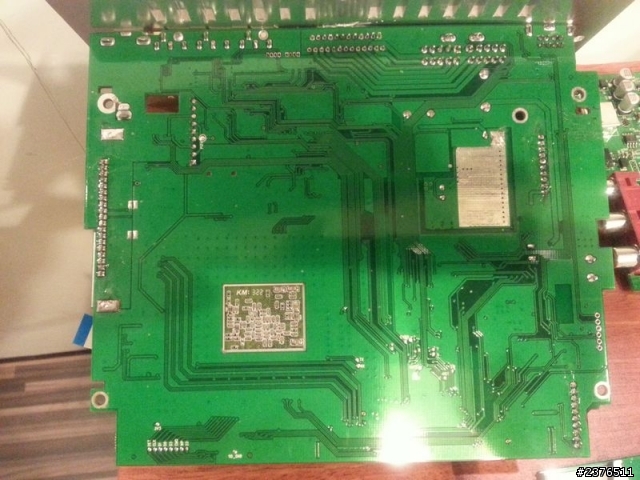

背面 電路上不及格 他的電路板肯定不是厚的 結果大電流的部分也沒有加上一層錫
好啦~! 開始動工....
