請千萬記得 數位無線電視訊號 和 數位有線電視訊號 是不可以共線[5CFB(RG6)同軸電纜線]的 -------------------------------------------------------------------------------------------------
我家是三樓的透天厝, 大概5-6年前就有在我家一樓客廳的電視機(沒有內建數位無線電視機上盒模組)旁買一台數位無線電視機上盒來放, 且DIY一支6菱形天線放在二樓外面的大陽台上
這一次為了在我自己位在三樓房間能夠躺在床上爽爽地收看這一次巴西里約奧運的轉播/直播, 我特別自行DIY一支8菱形天線並安裝在我房間後面的小陽台上
PS:由於我房間的電視機剛好有內建數位無線電視機上盒模組(因為我的電視機是在2012.01.01以後購買的), 如果你家的電視機並沒有內建數位無線電視機上盒模組, 請自行到市面上購買數位無線電視機上盒(約700元)http://search.ruten.com.tw/search/s000.php?enc=u&searchfrom=indexbar&k=DVB-T2&t=0
所需材料
1.2公釐直徑銅線
需買5公尺(因為電子材料行都是賣1公尺為單位的, 所以一定會多出, 而實際需要長度約在13公分x4x8=416公分~425公分)
我在何處購買: 高雄市三民區中將電子
2.5CFB(RG6)同軸電纜線
我選用的線材是台製(大通) 單鋁箔單編織網(168編) 隔離度號稱100%[一捲100公尺售價700元]
本想選用台製(大通) 單鋁箔單編織網(128編) 隔離度號稱90%[一捲100公尺售價580元]但考慮到自己技術和知識已經純熟了, 就買好一點吧, 但台製的線, 黑皮部分特別厚(厚度約為1.00mm), 所以要把接頭擠進去黑皮部分特別難擠{如何解決這一個難擠的問題呢? 請務必參考這一篇教學http://www.mobile01.com/topicdetail.php?f=347&t=4908703&p=1}
我在何處購買: 高雄市三民區大林電子

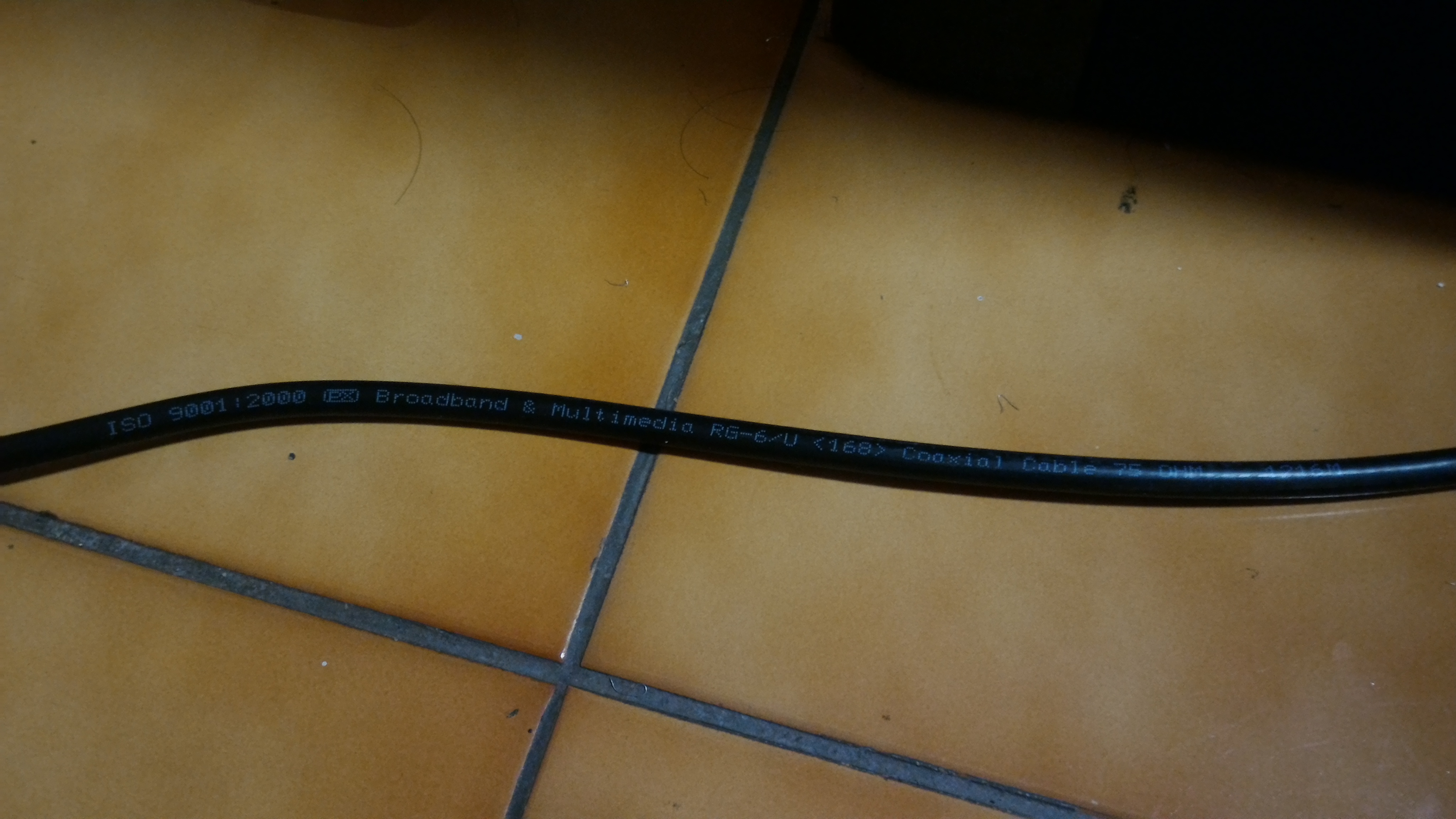

PS:大通168編的線材會在線材上特別打出(168)作為識別
3.5CFB(RG6)同軸電纜線的接頭
接頭類型:
我選用的是擠壓型接頭(一個5元), 市面上還有皺縮型接頭(一個15元, 但防水和訊號防洩漏程度更好)
PS:接頭的頭和身體都是用銅,然後頭是鍍鎳(表面非常光滑)或鍍鋅(表面有一些細小顆粒[較便宜, 偷工減料]),身體是鍍鎳或鍍錫(霧狀)
我在何處購買: 高雄市三民區中將電子、大林電子
下圖是我收集的擠壓型接頭
製作接頭的工具:

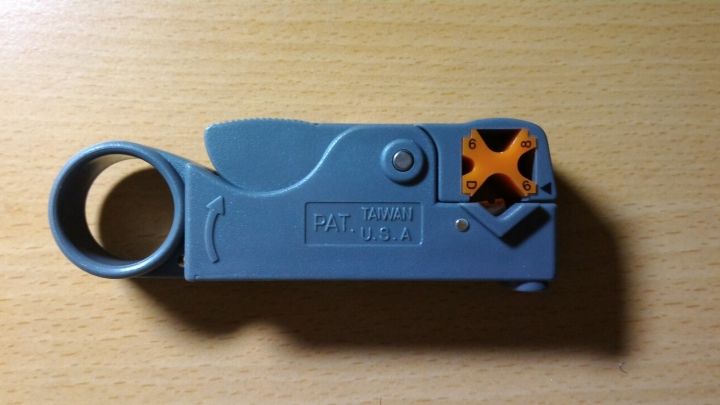

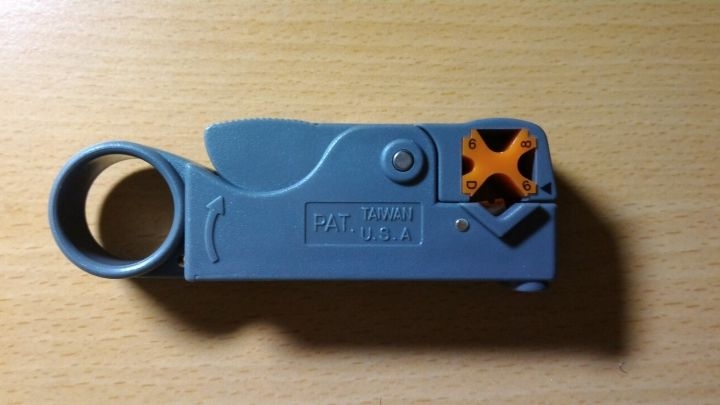

剝線器
編織網散開器(不一定需要, 可以直接用手指)
擠壓型接頭專用壓接鉗
擠壓型接頭有兩種壓接鉗 一種是六角形(優點:比較好操作, 缺點:訊號防洩漏程度較差), 一種是錐形(優點:訊號防洩漏程度佳, 缺點:比較不好操作)

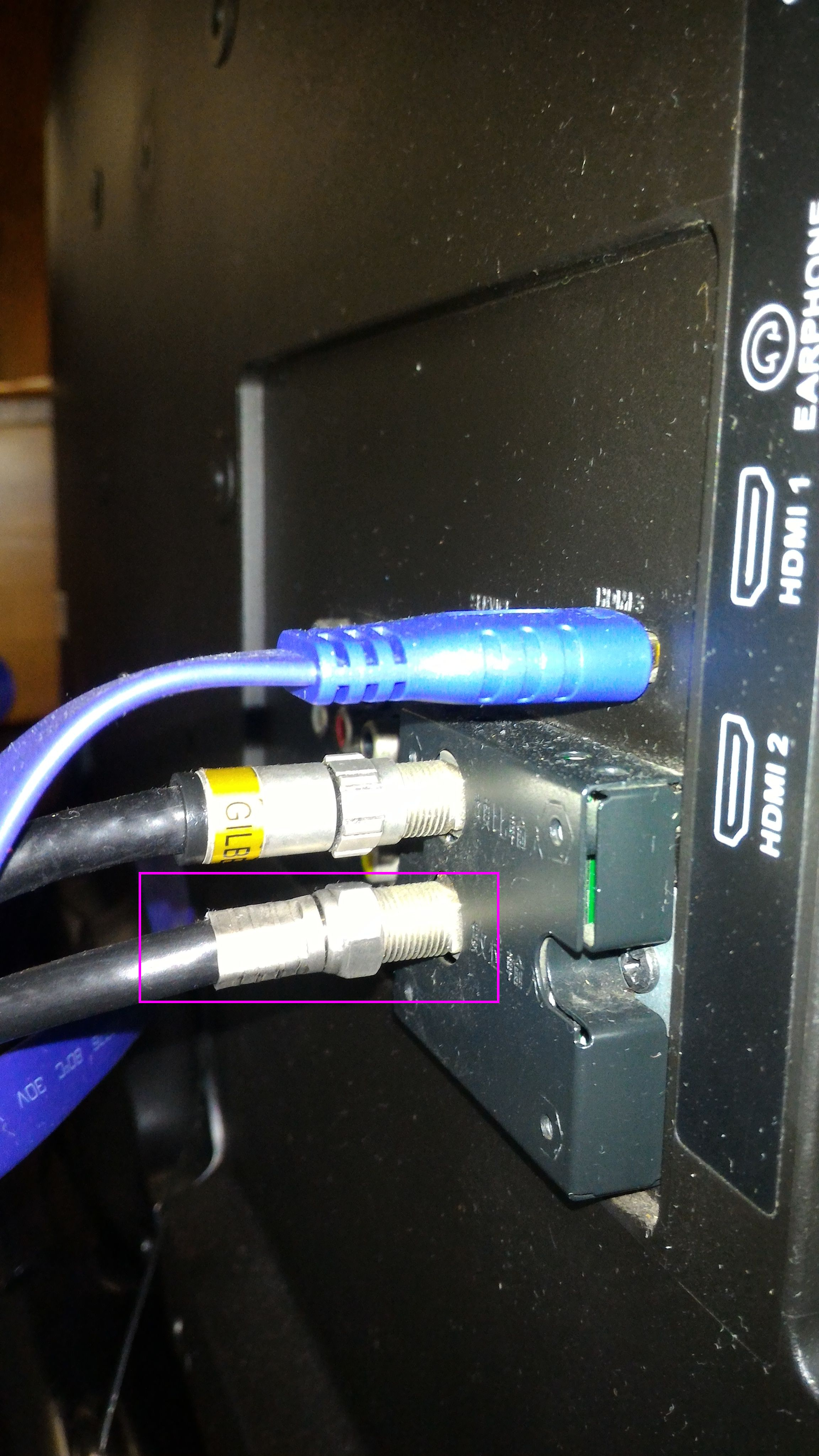

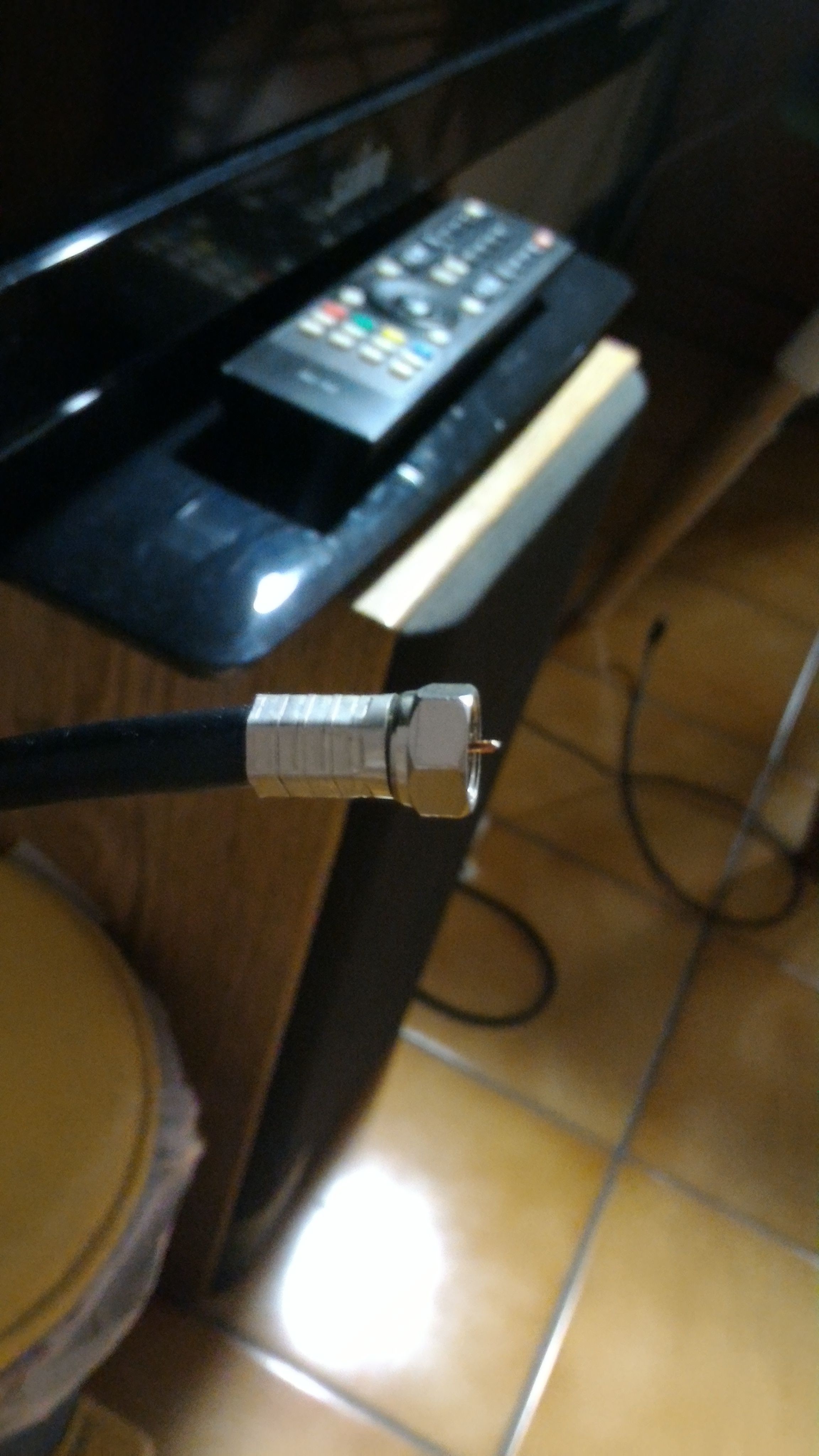

我因為貪圖比較好操作我選用六角形壓接鉗, 擠壓出來的接頭外型如下圖
錐形壓接鉗, 擠壓出來的接頭外型如下圖(我手上剛好沒有實物, 只能從網路上抓)
最後 由於我相信自己壓接接頭的技術還有壓接時的容易度:因此我選用 擠壓型接頭並壓接為六角形

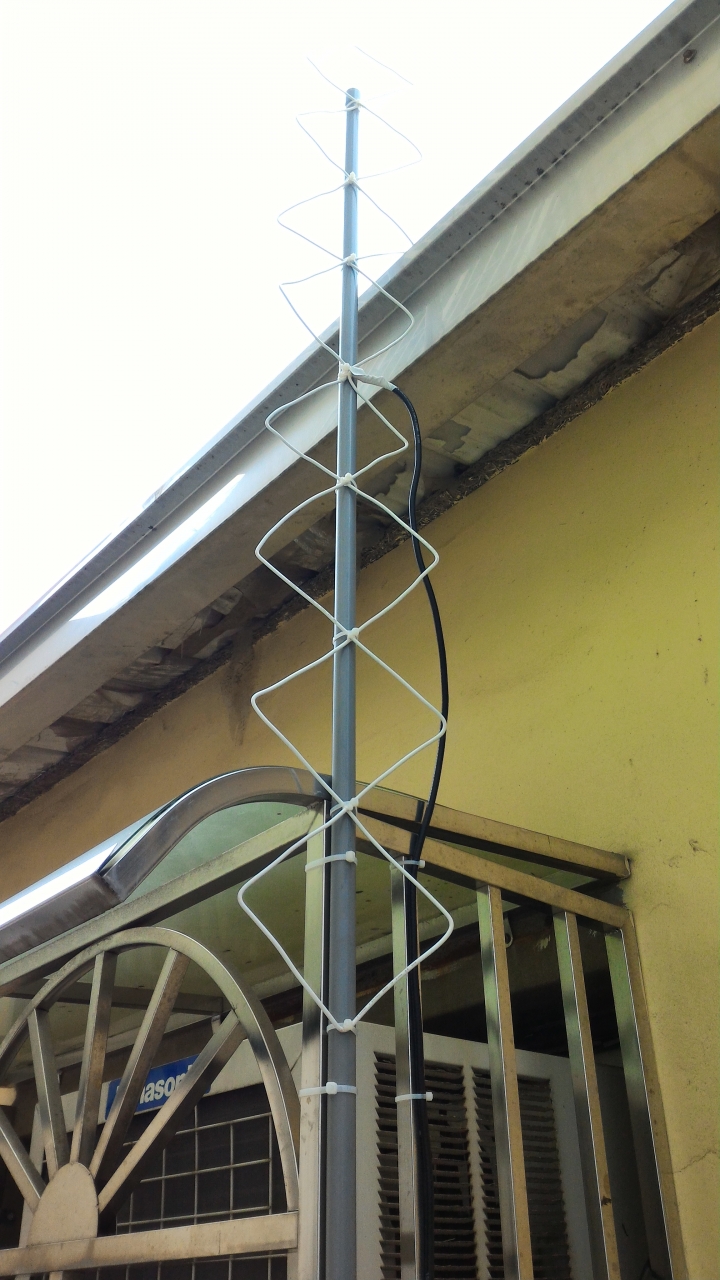

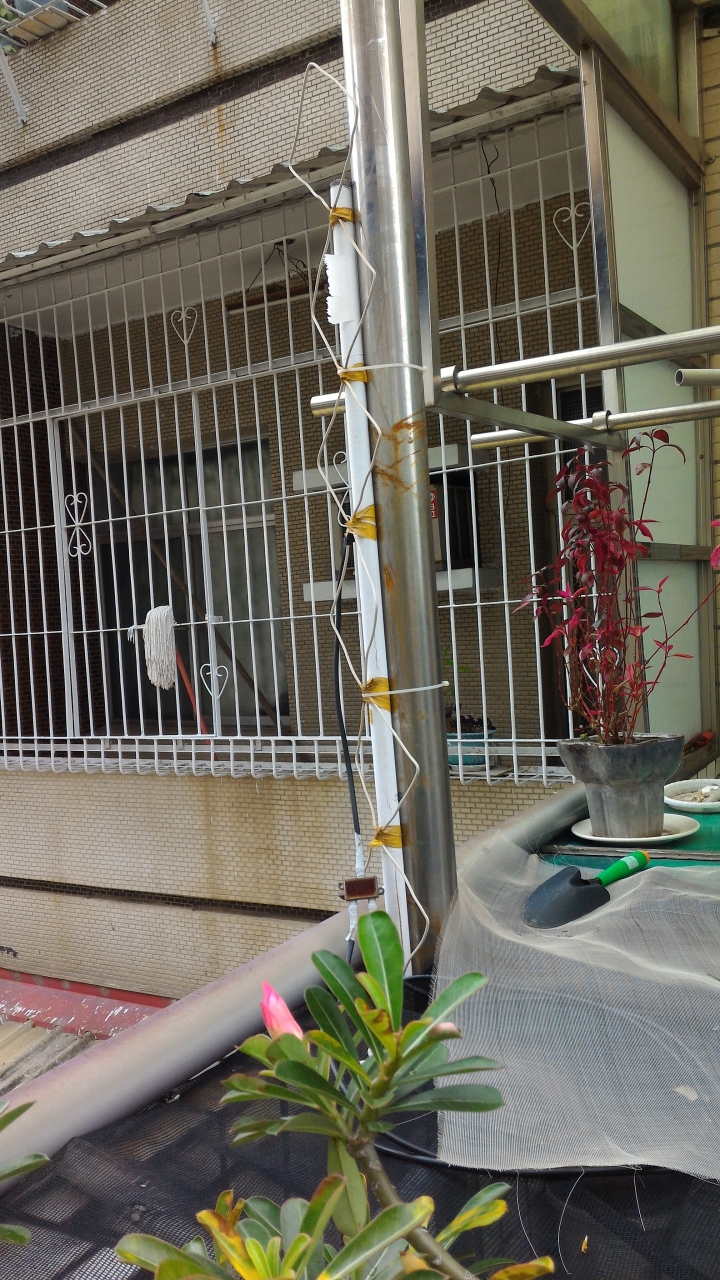

實際安裝情形
請參考 http://www.mobile01.com/topicdetail.php?f=421&t=4874334&p=3 第24樓&第28樓

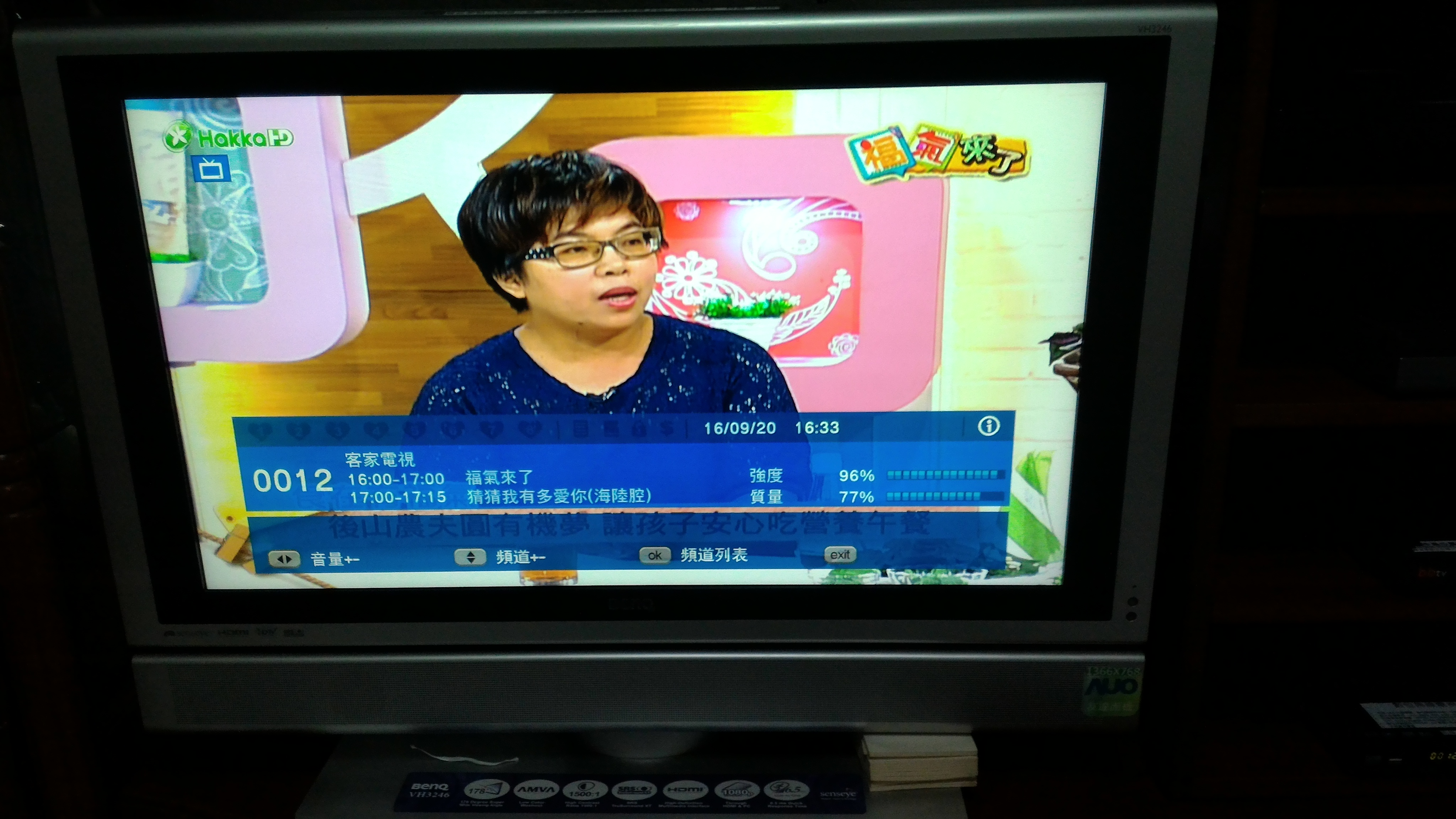

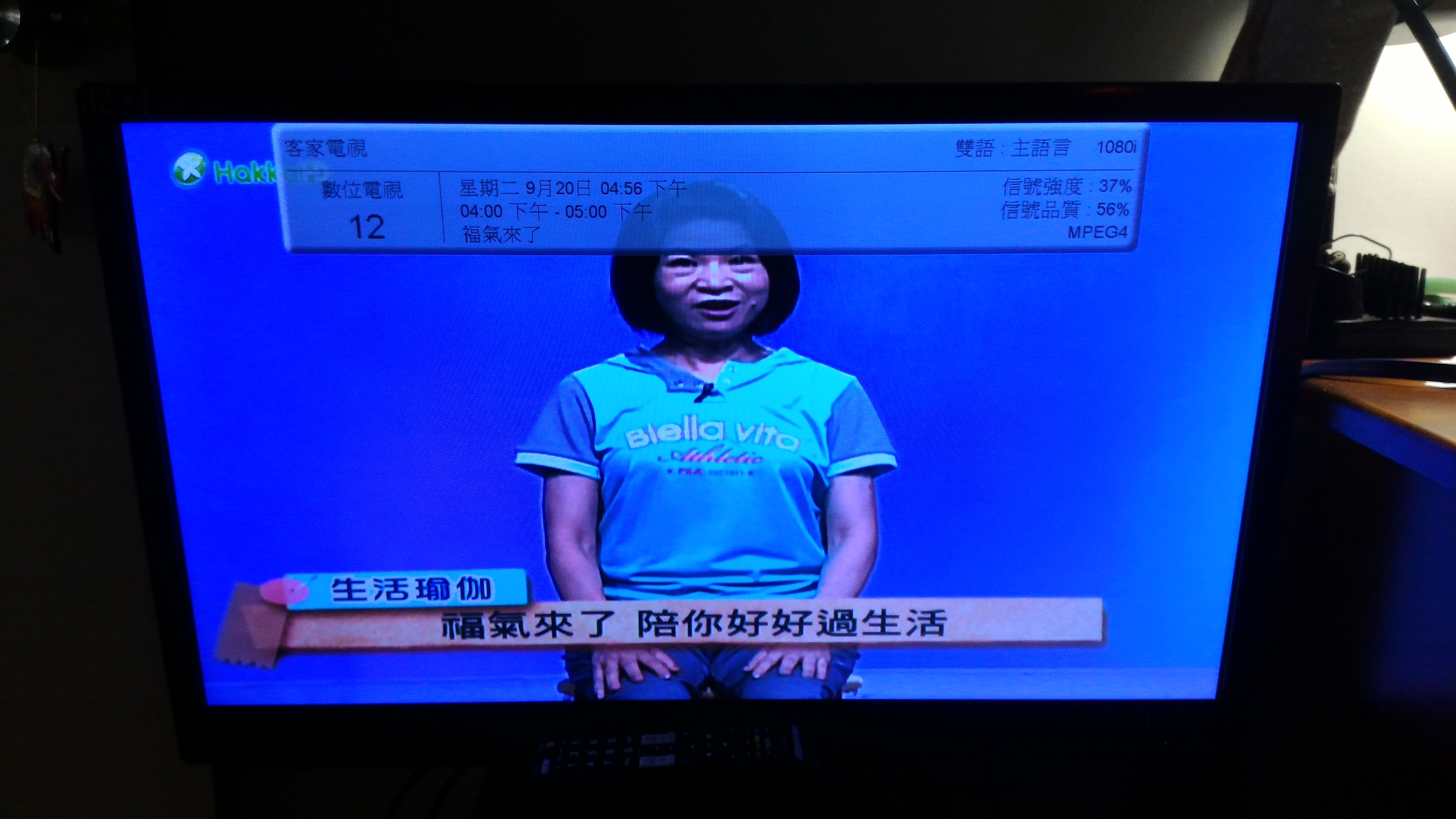

DIY天線的效果

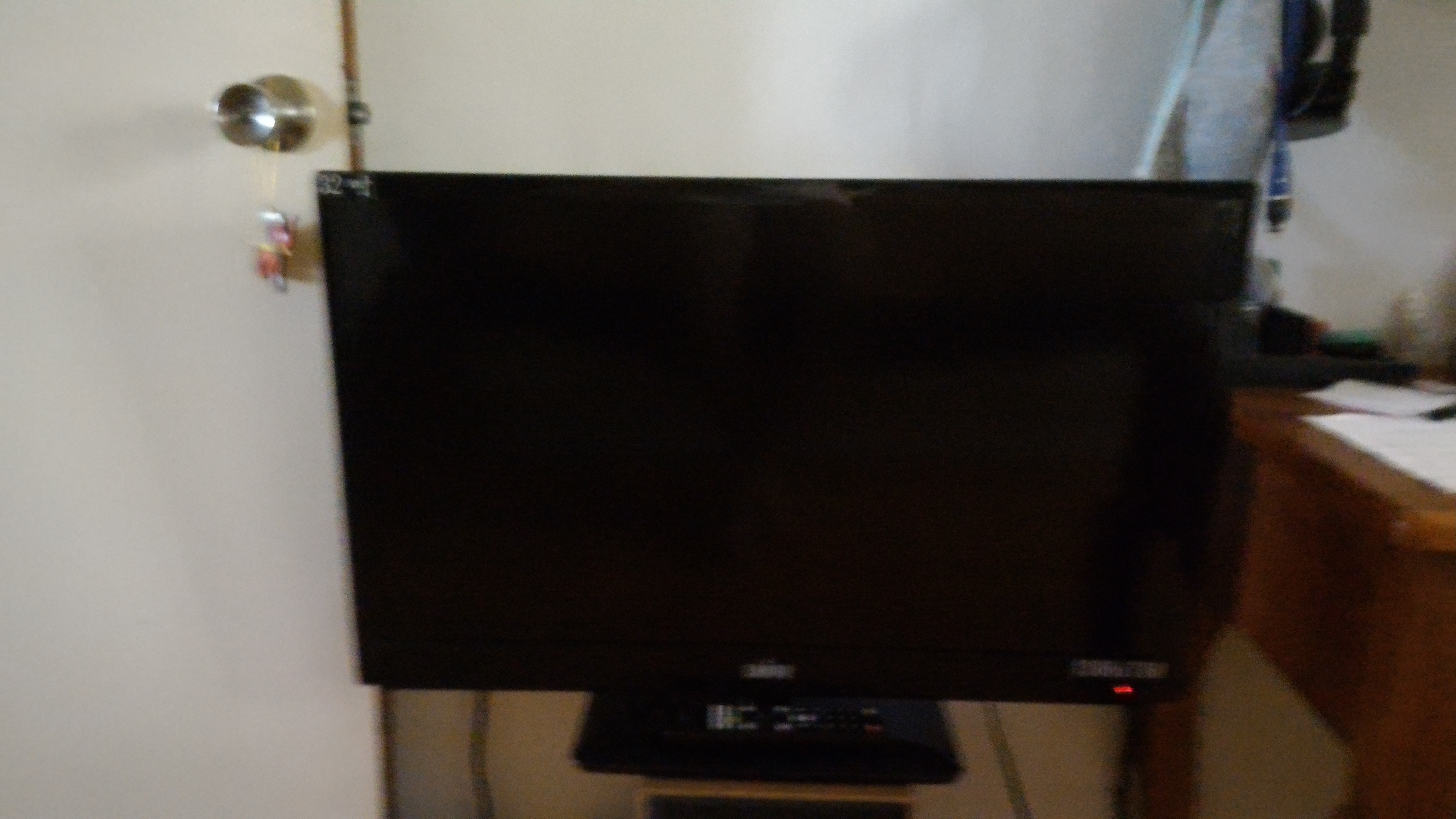

我房間的電視機剛好有內建數位無線電視機上盒模組(因為我的電視機是在2012.01.01以後購買的)

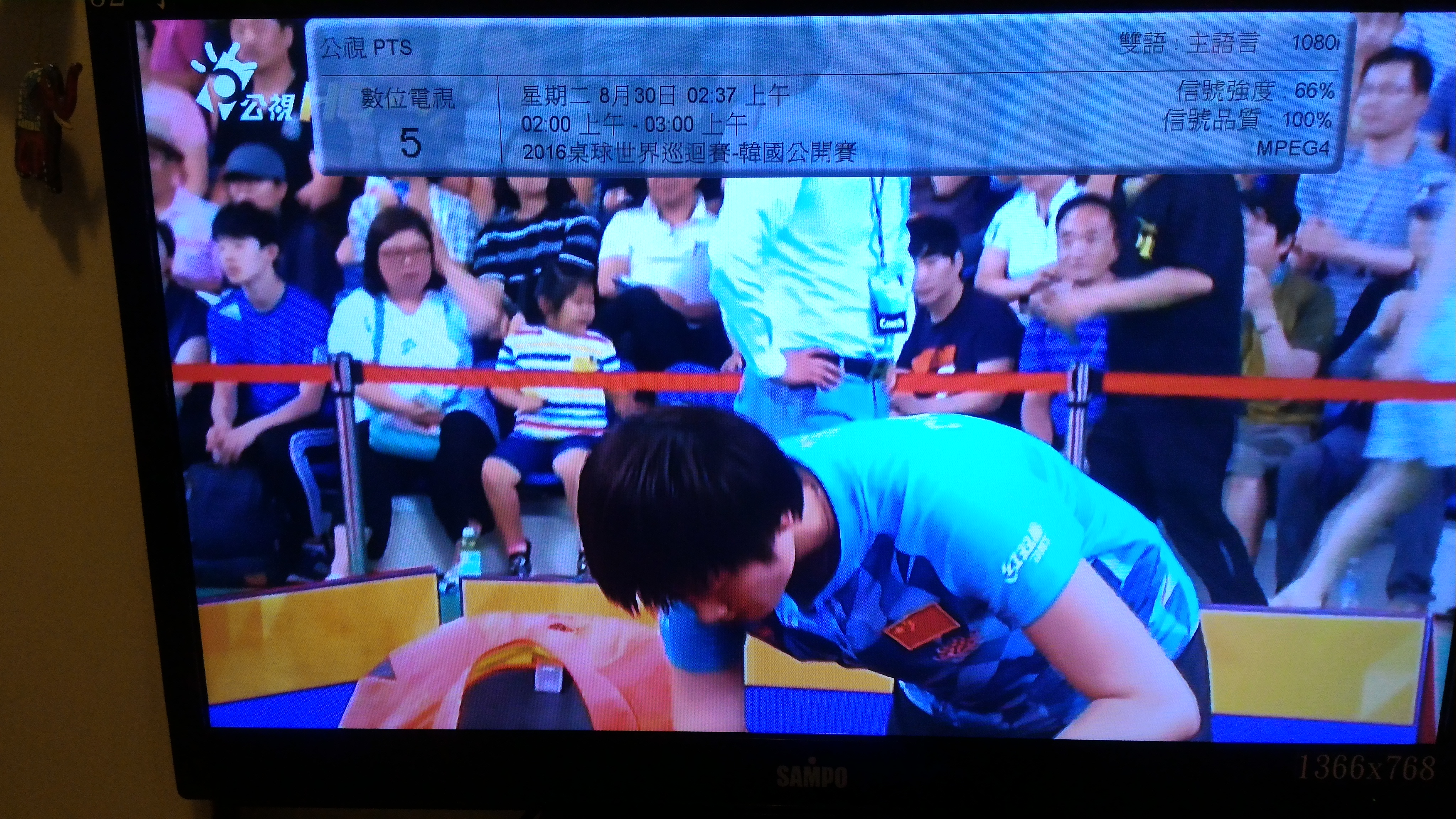

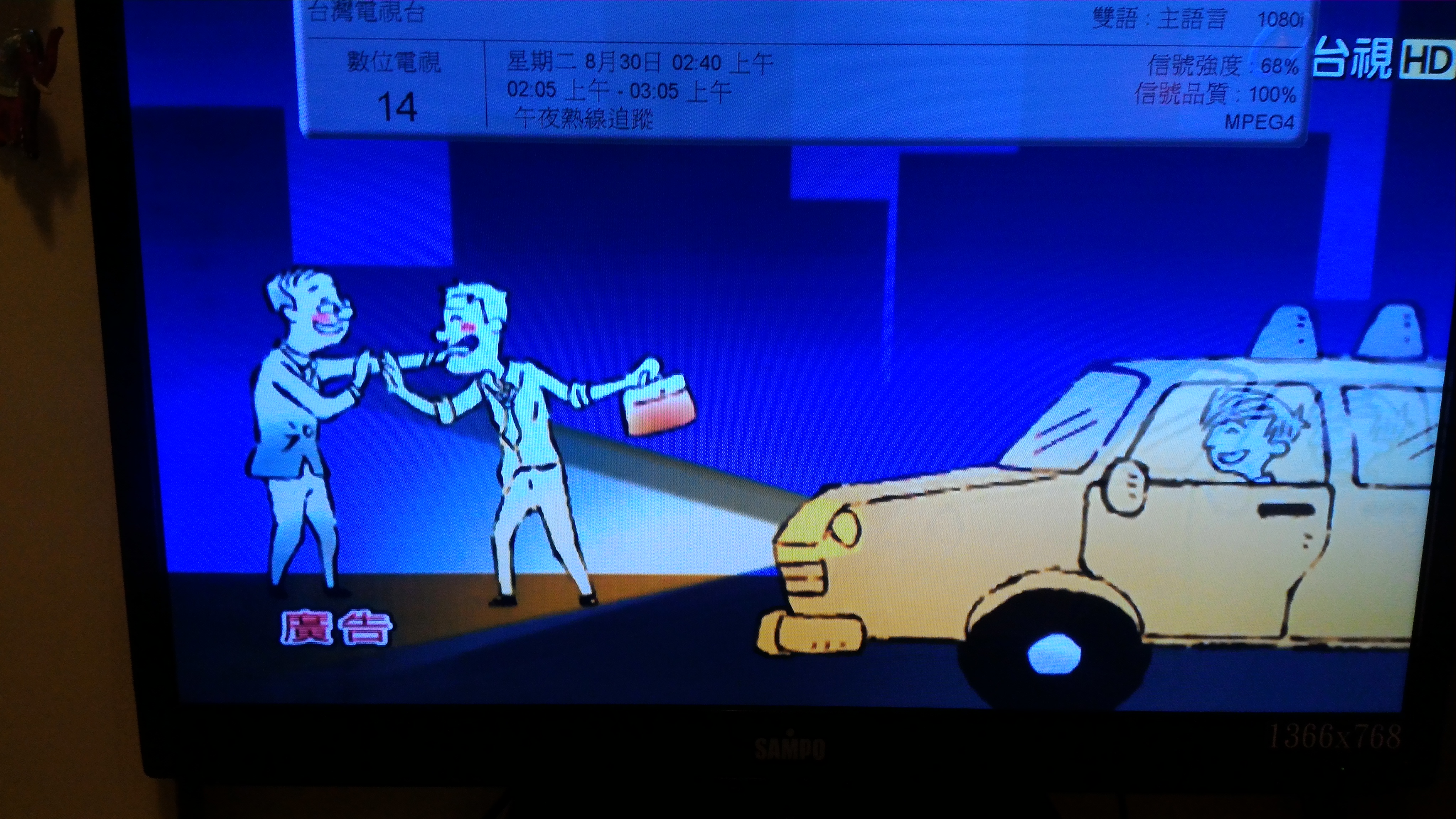

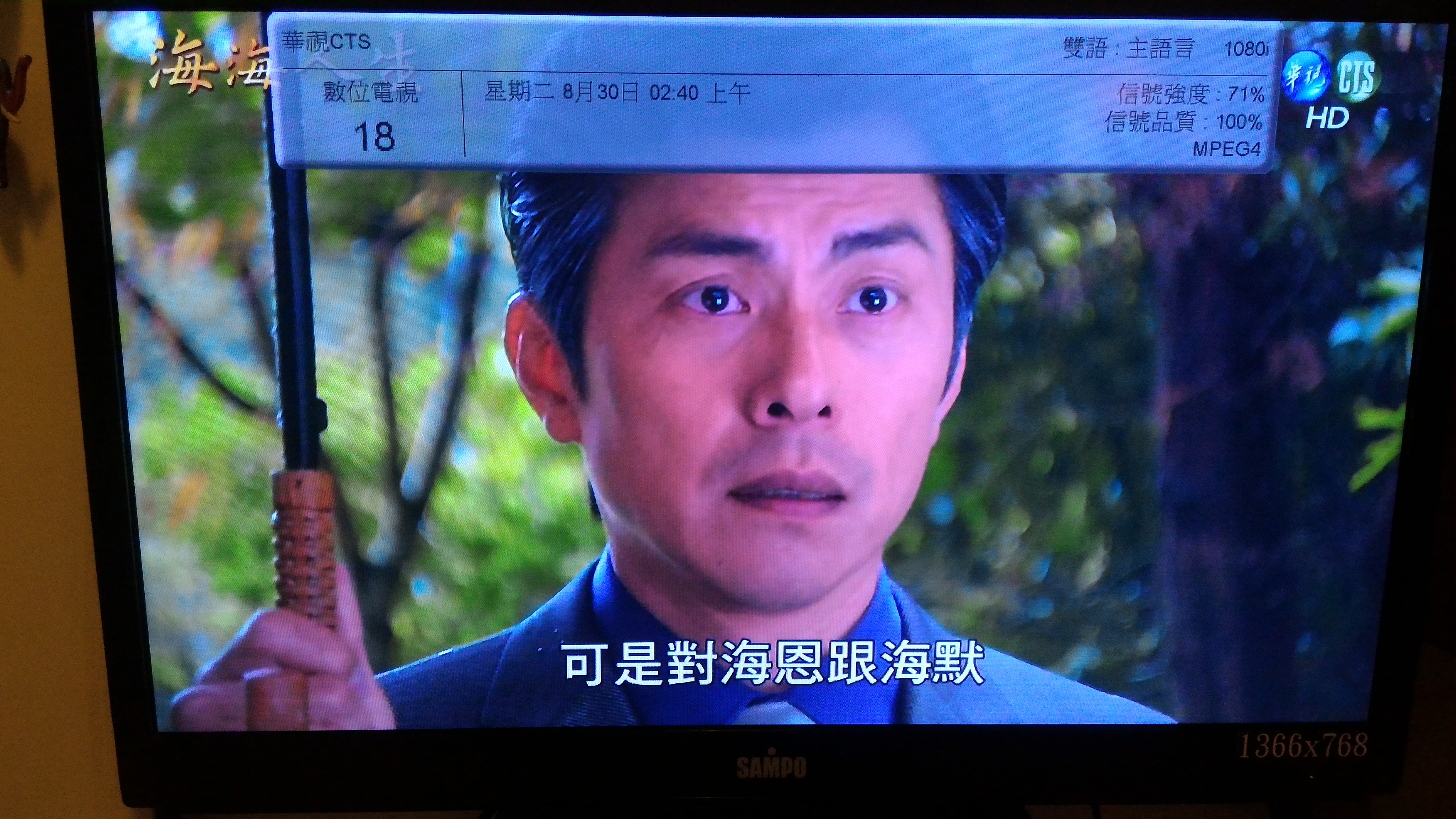

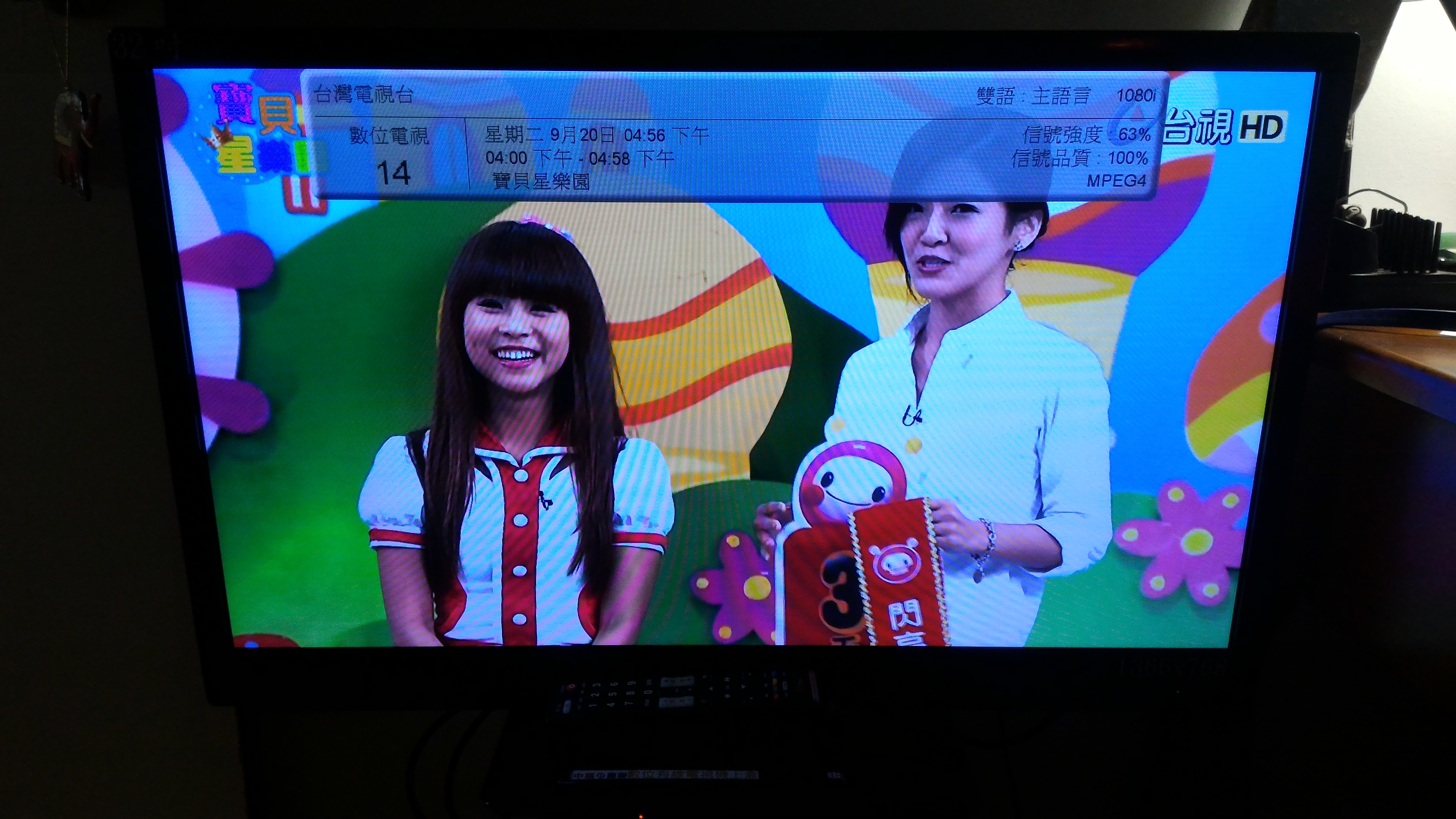

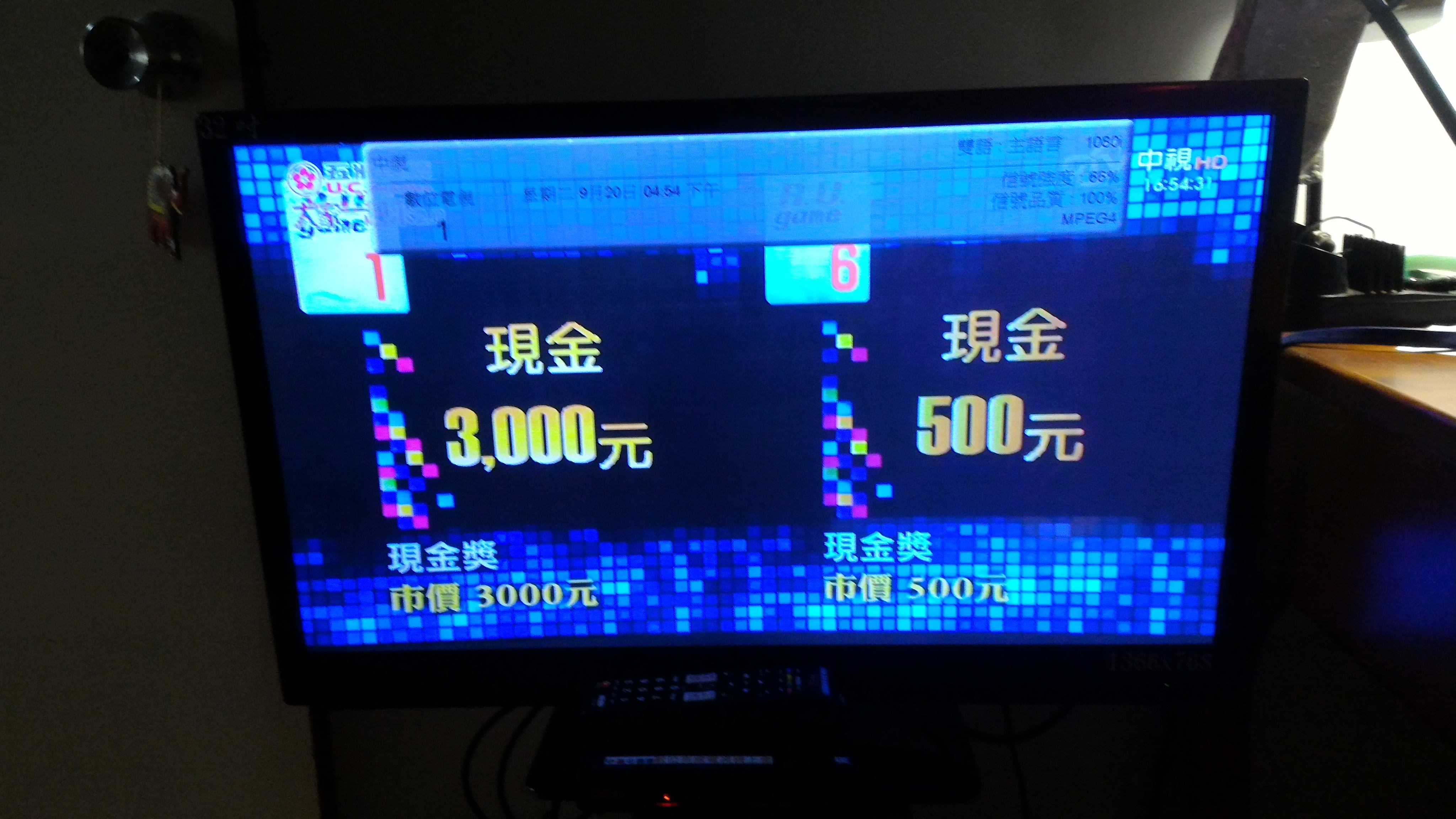

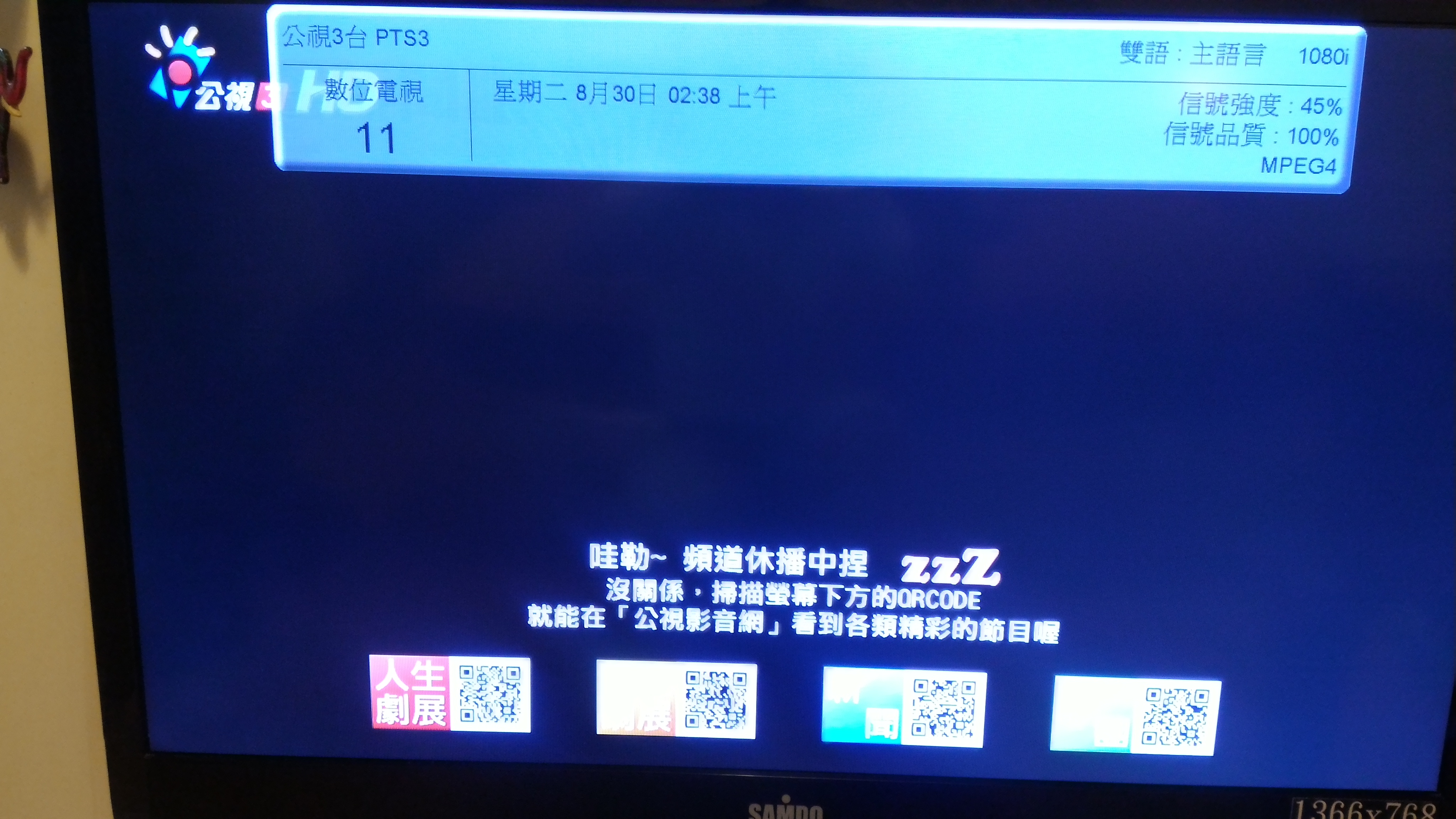

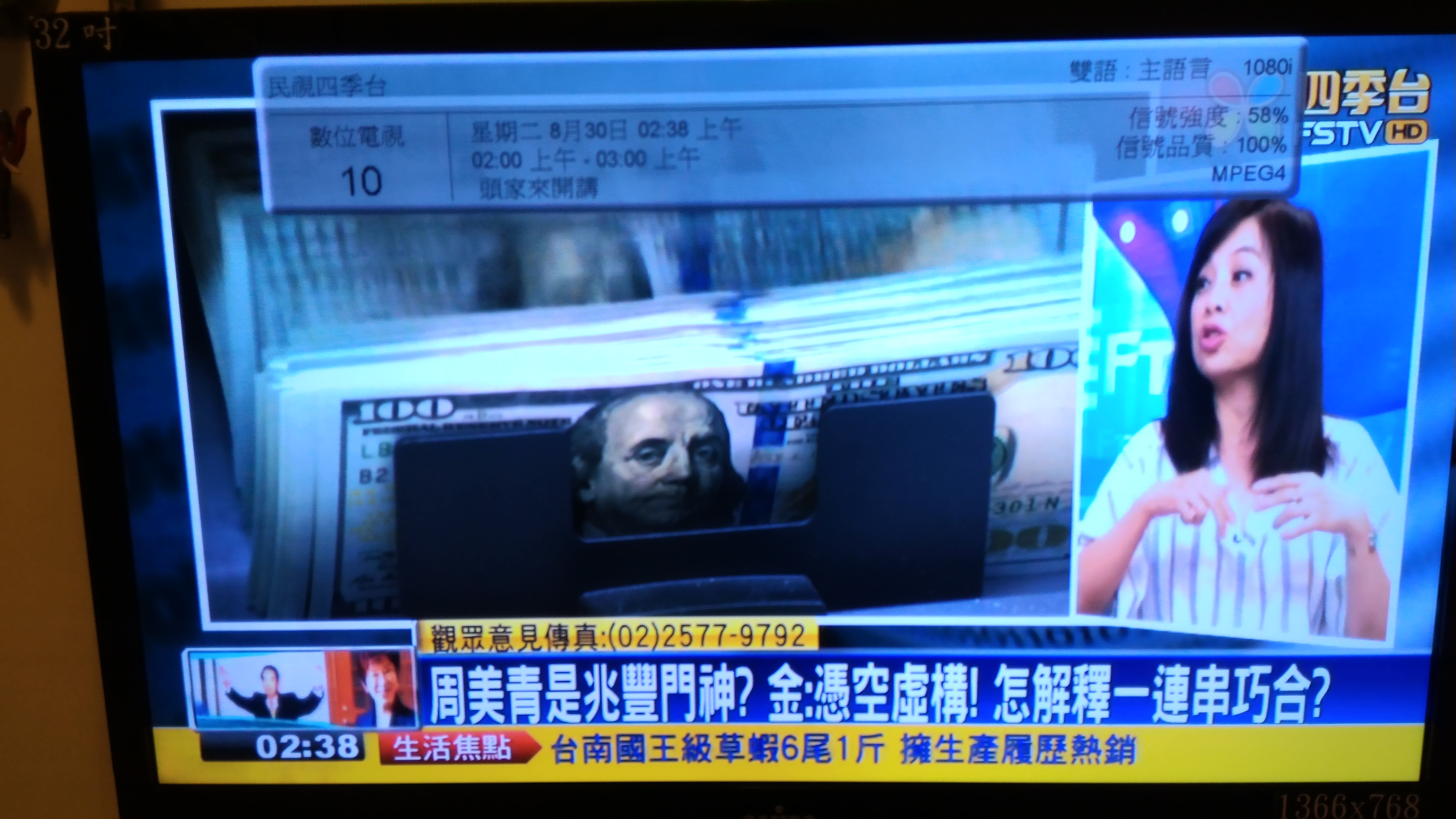

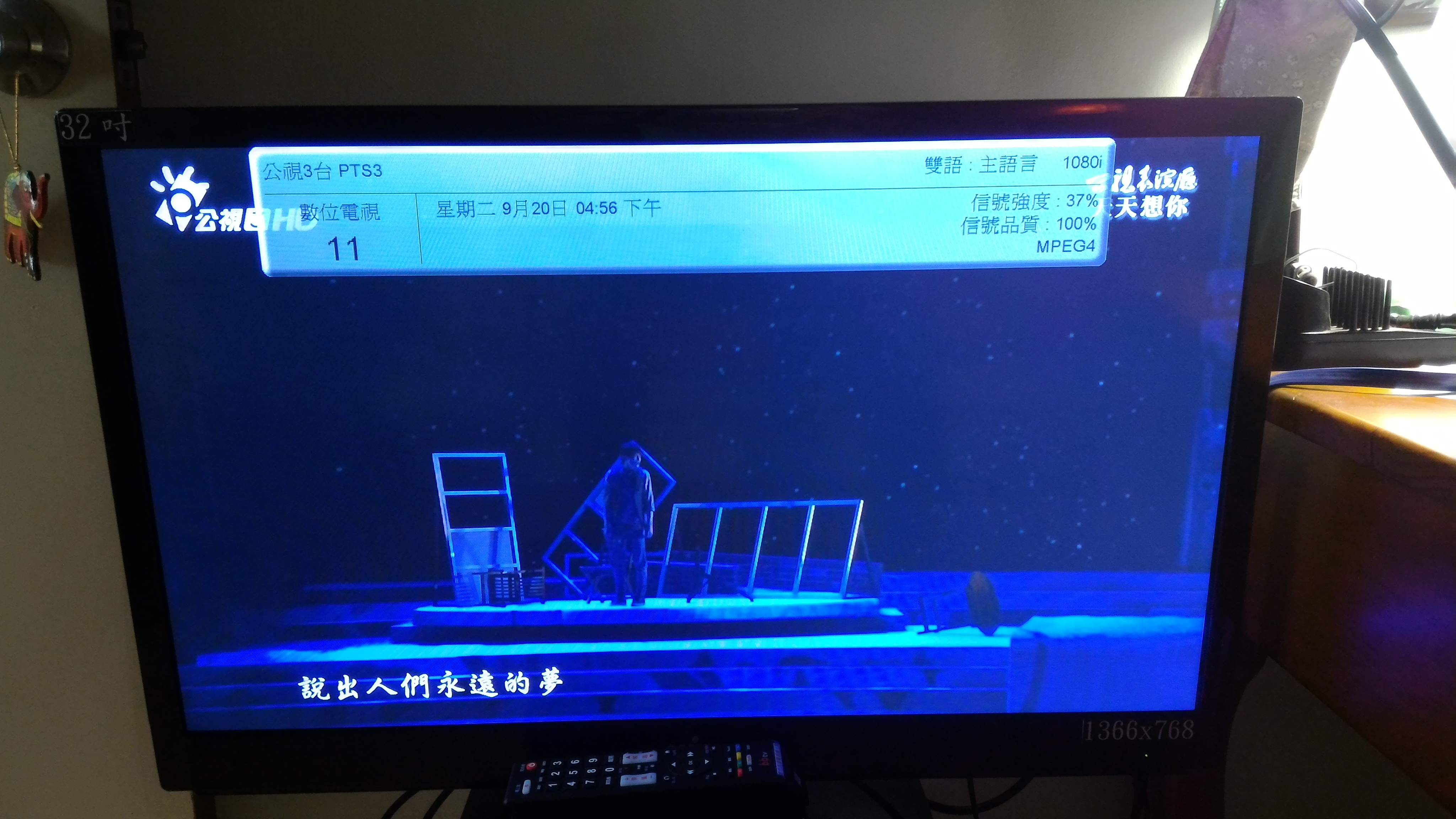

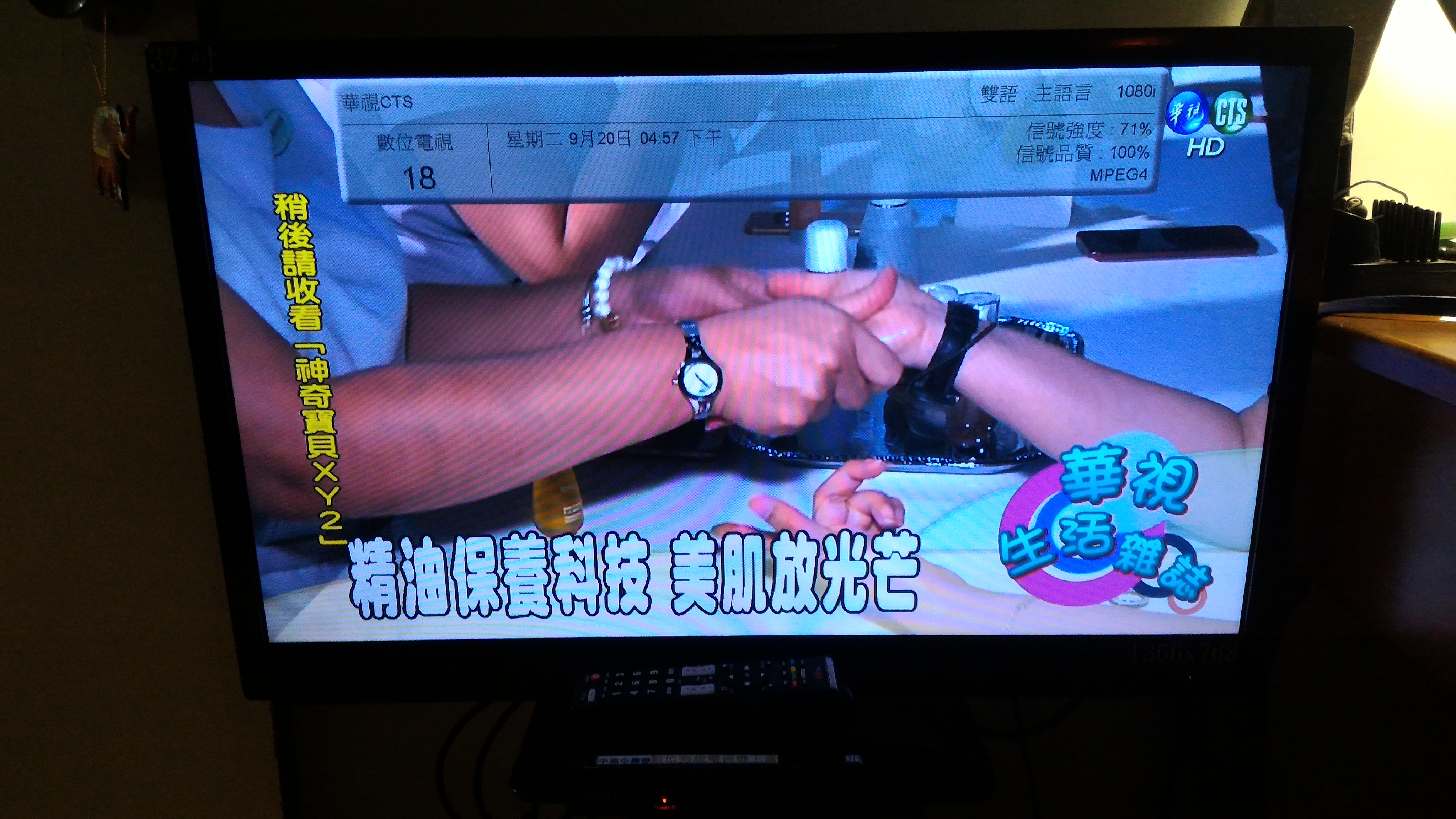

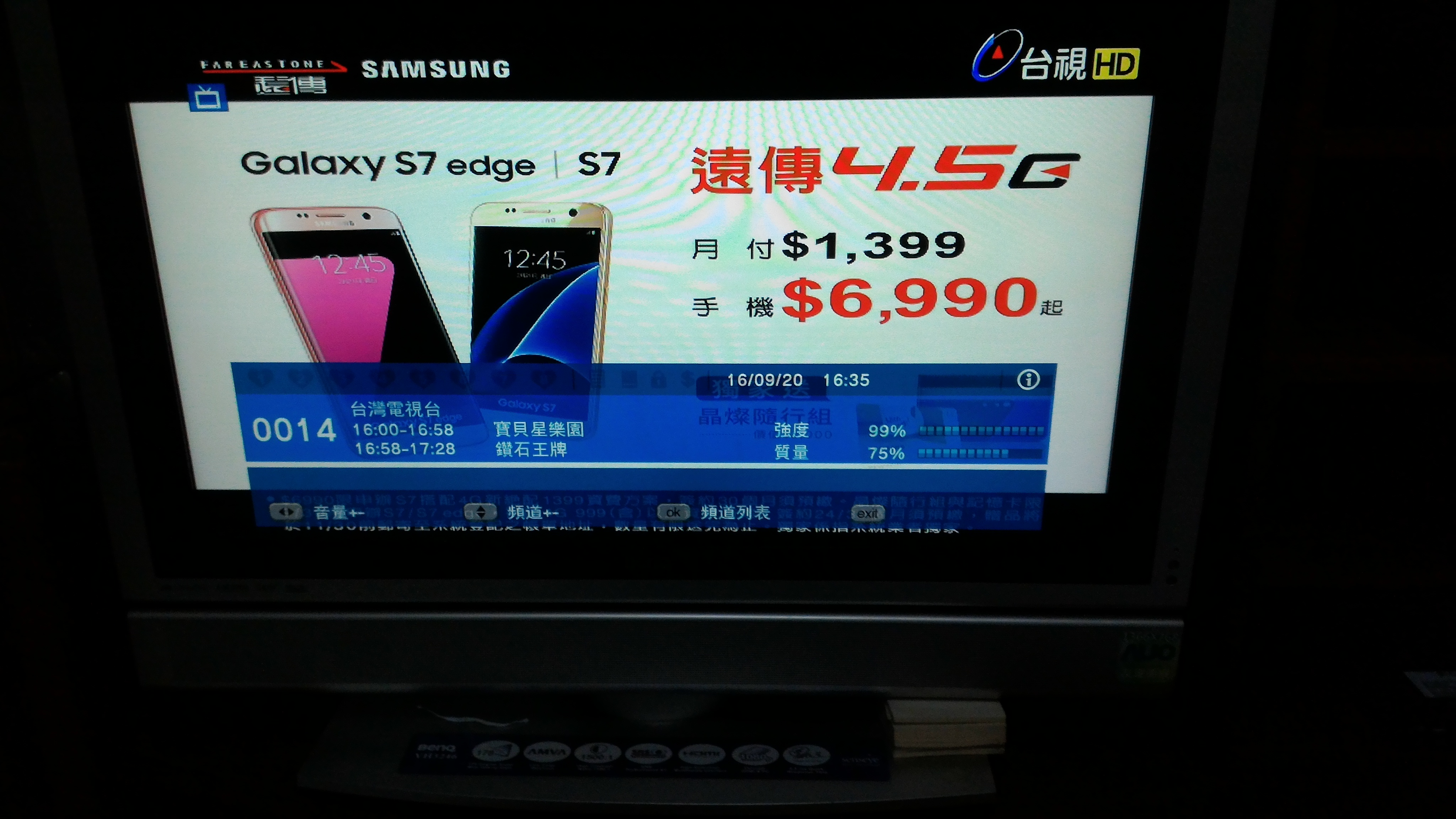

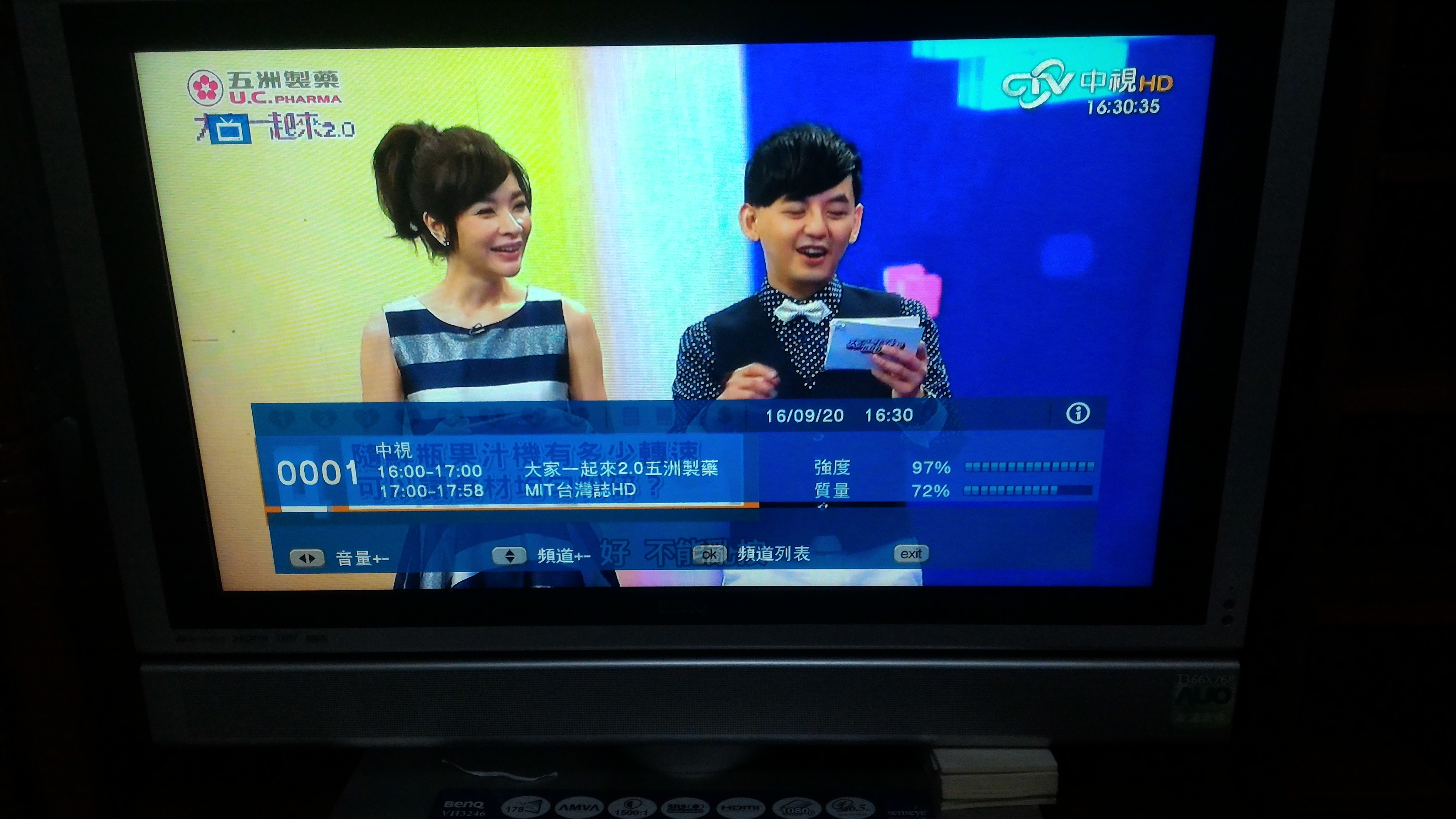

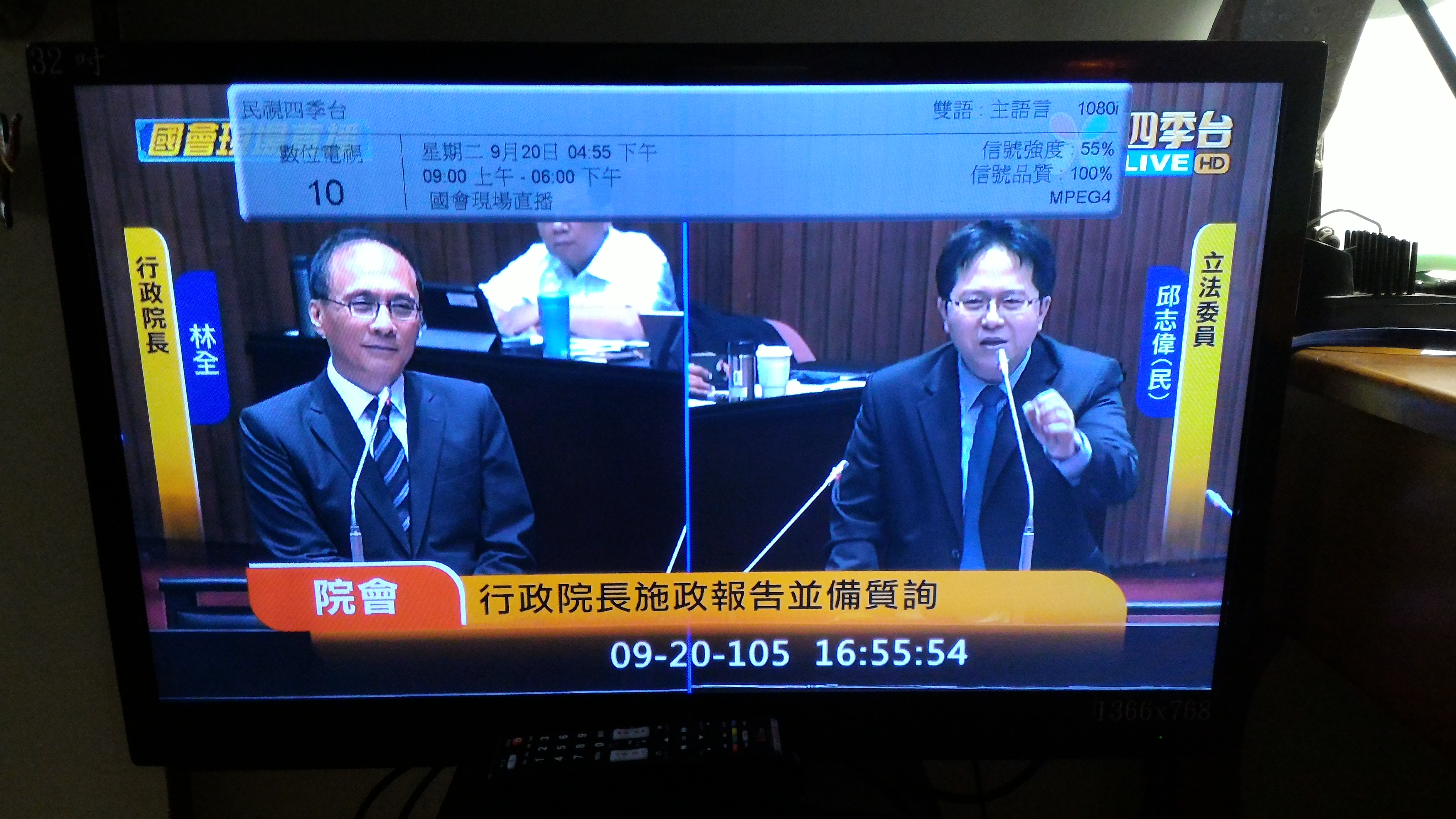

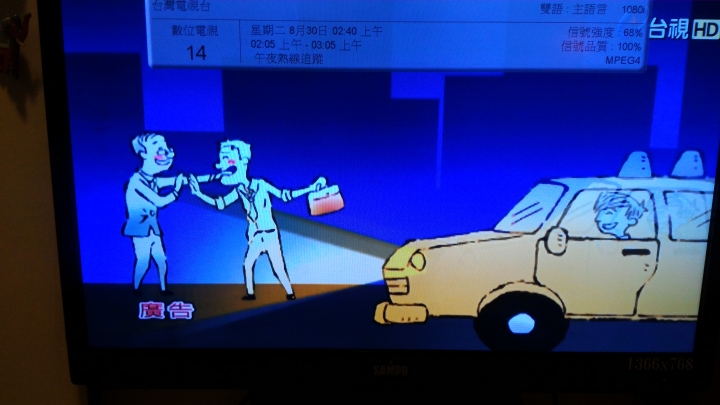

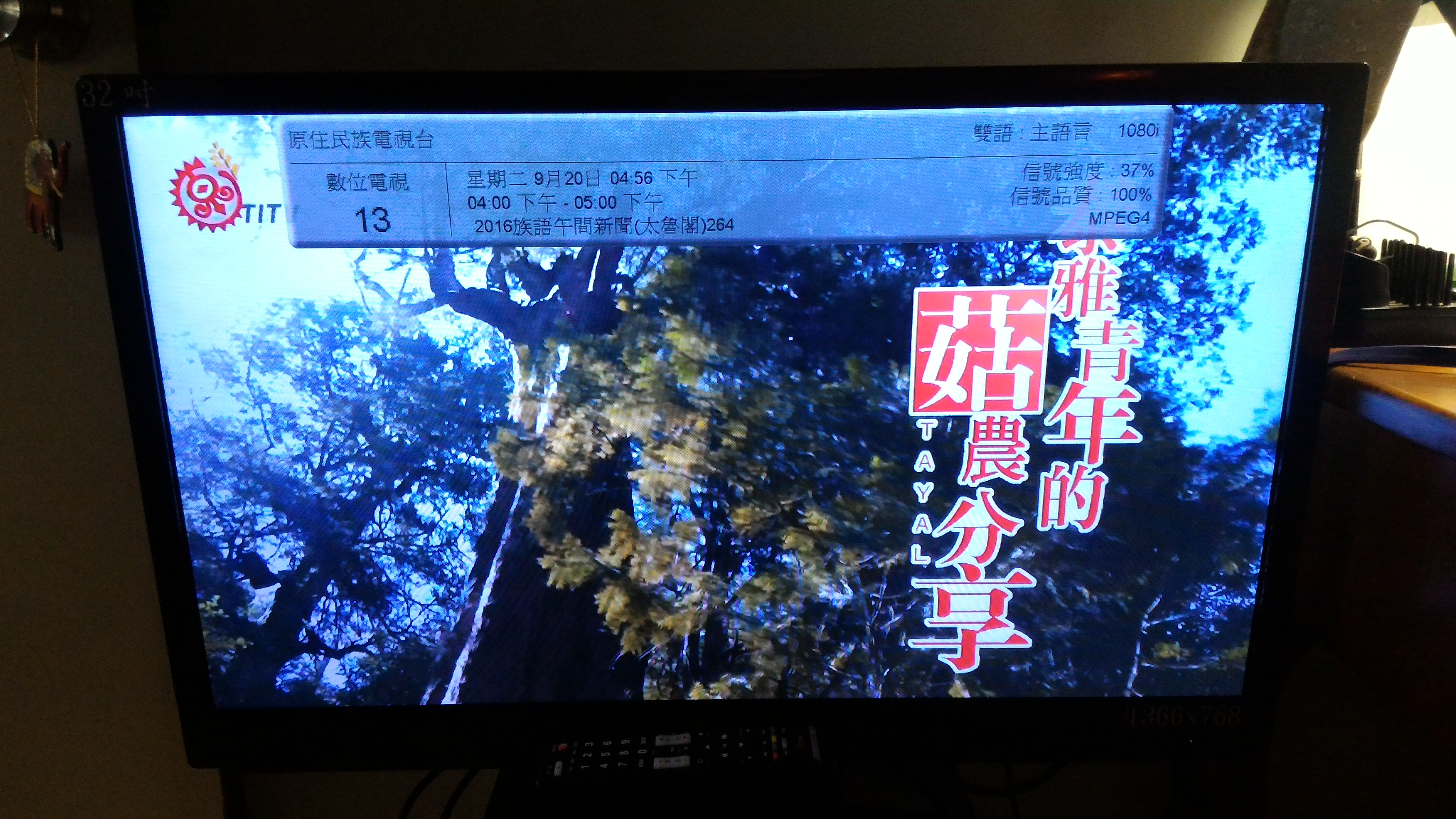

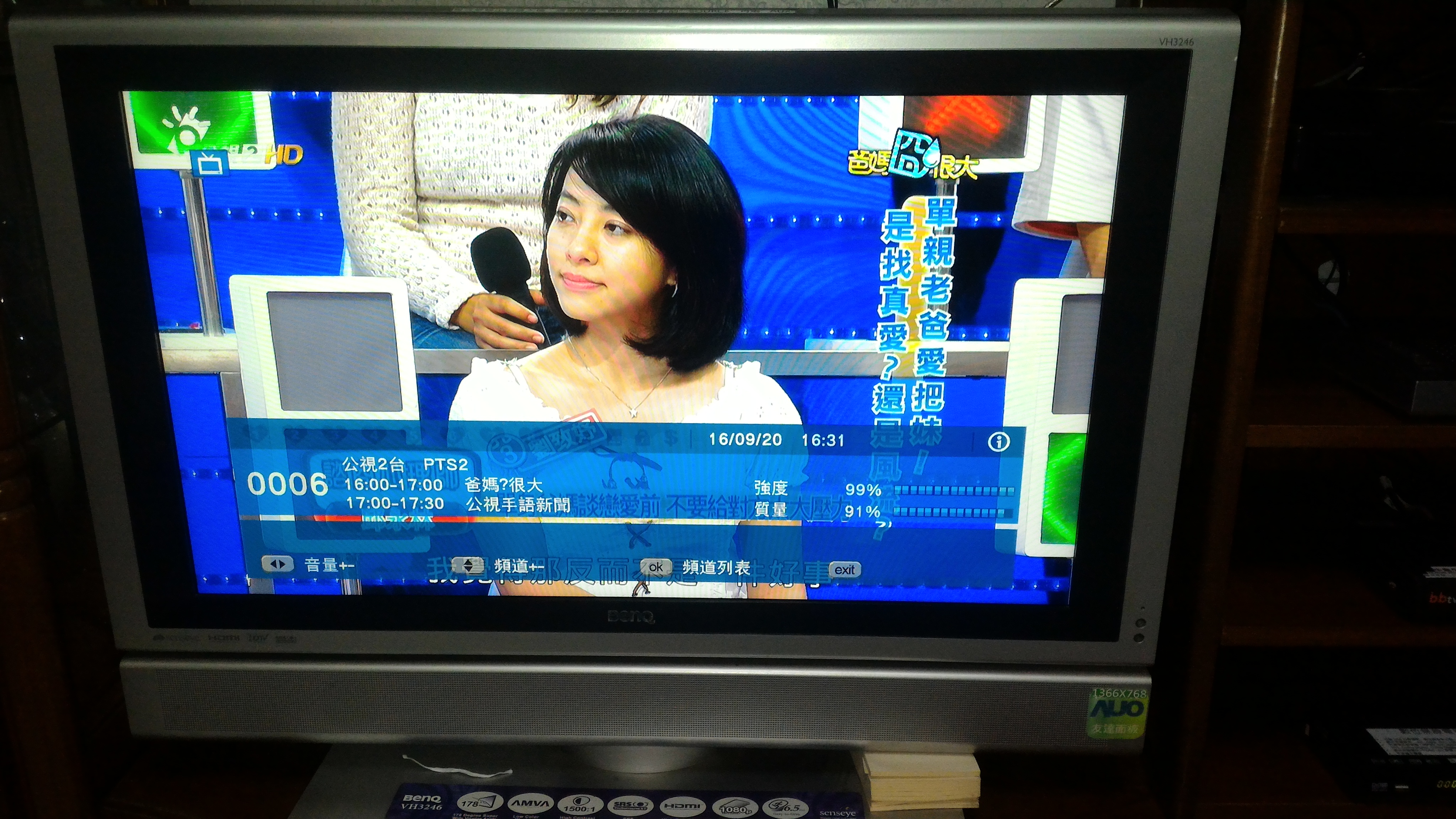

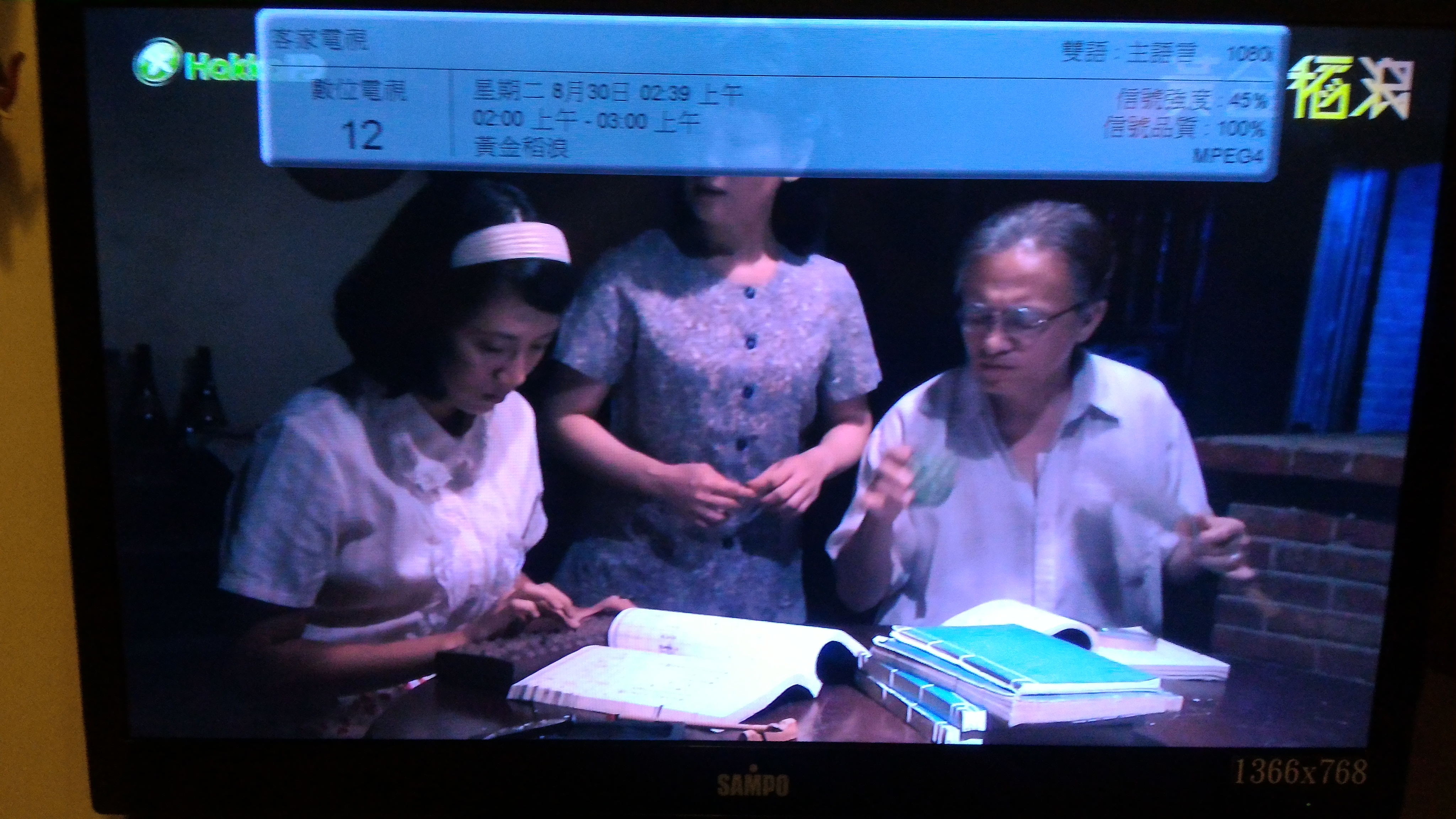

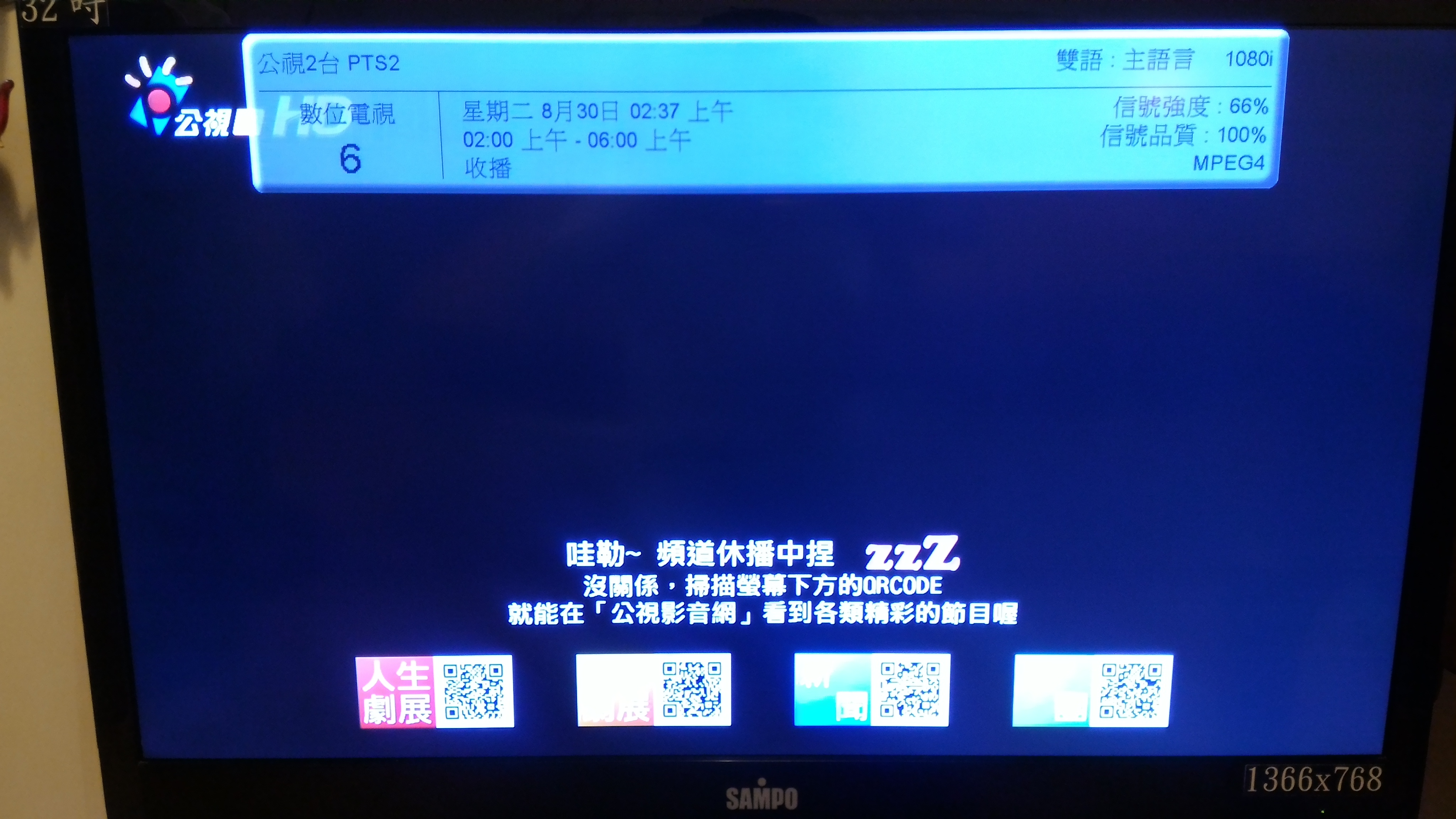

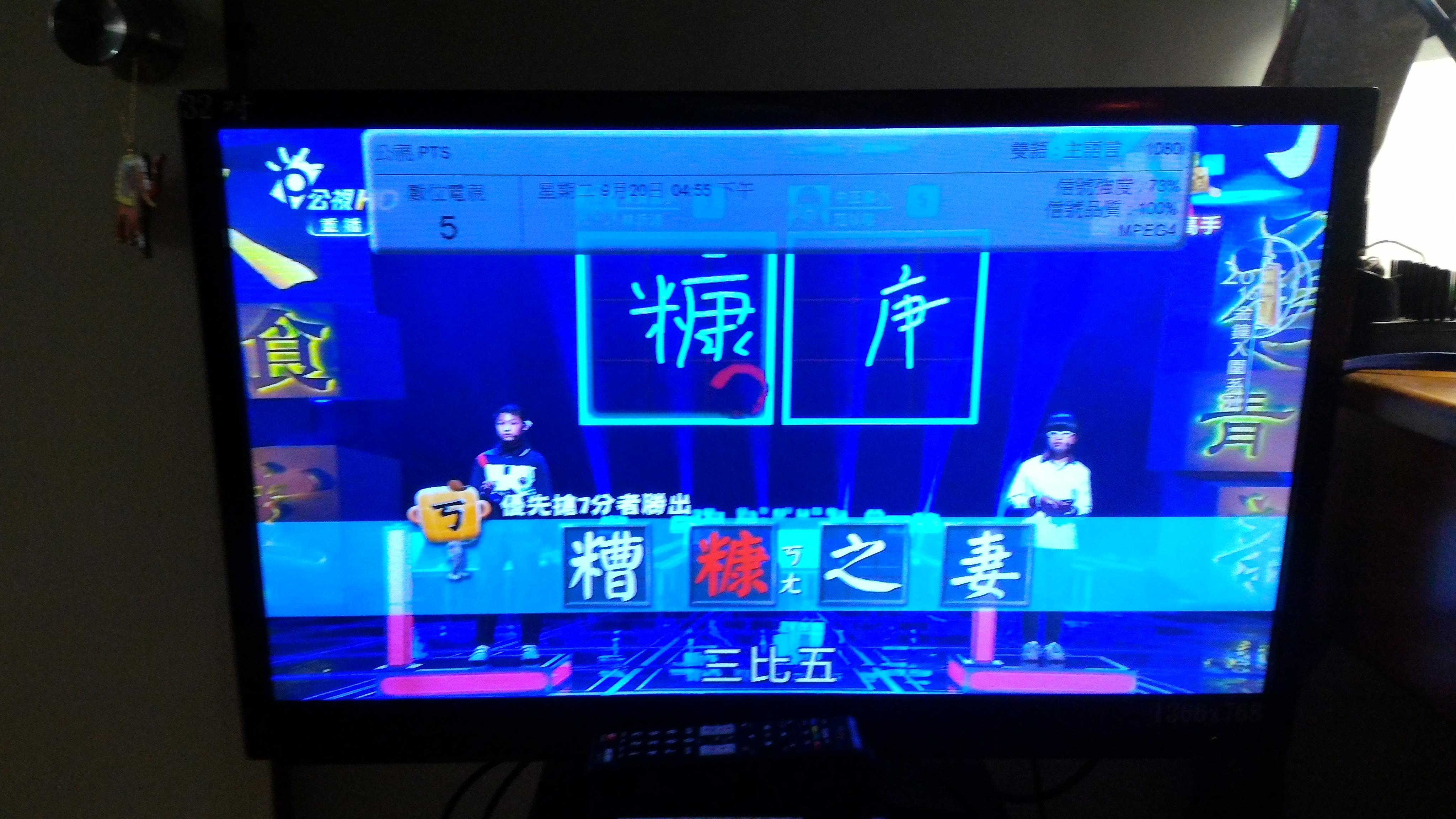

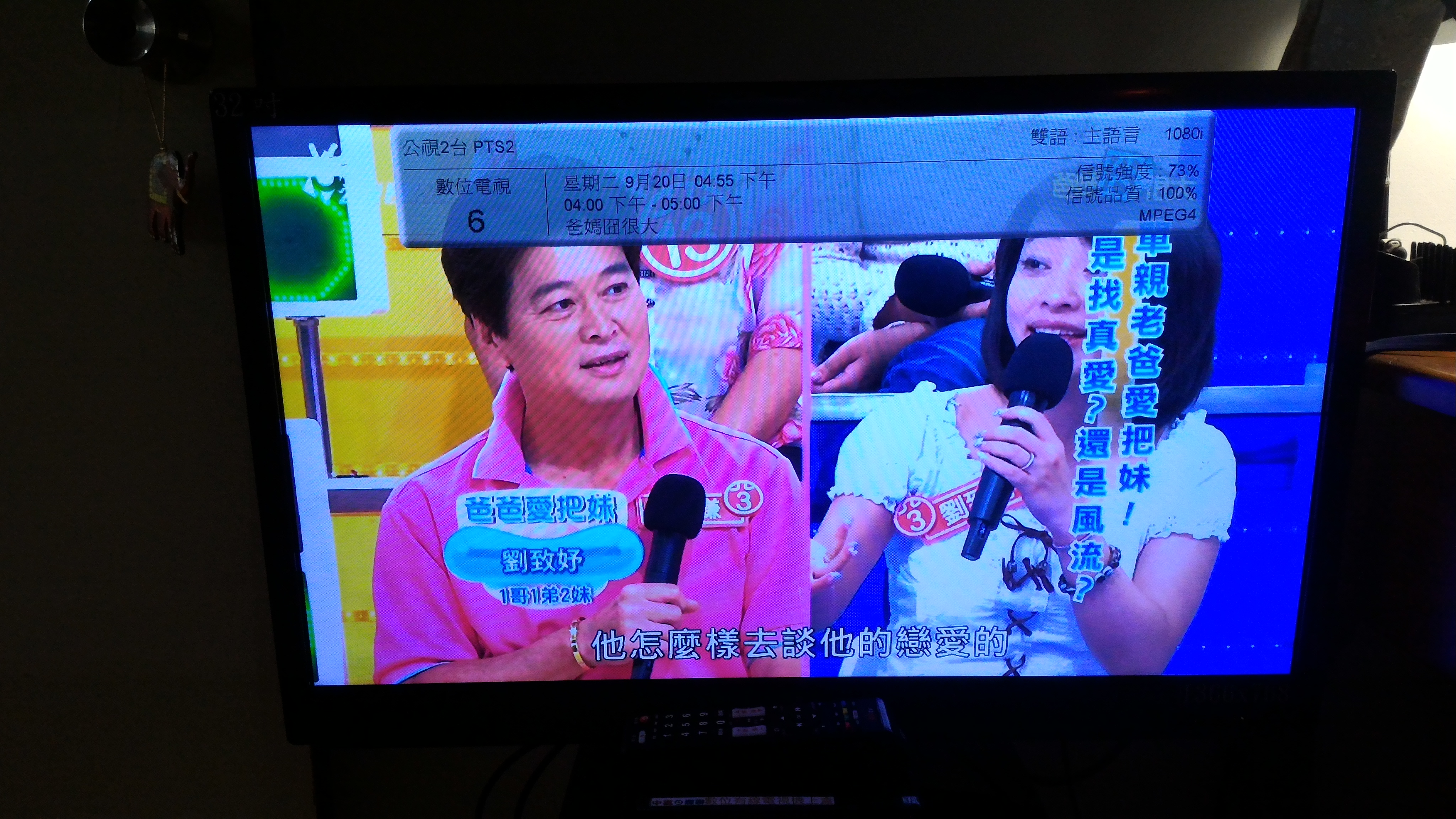

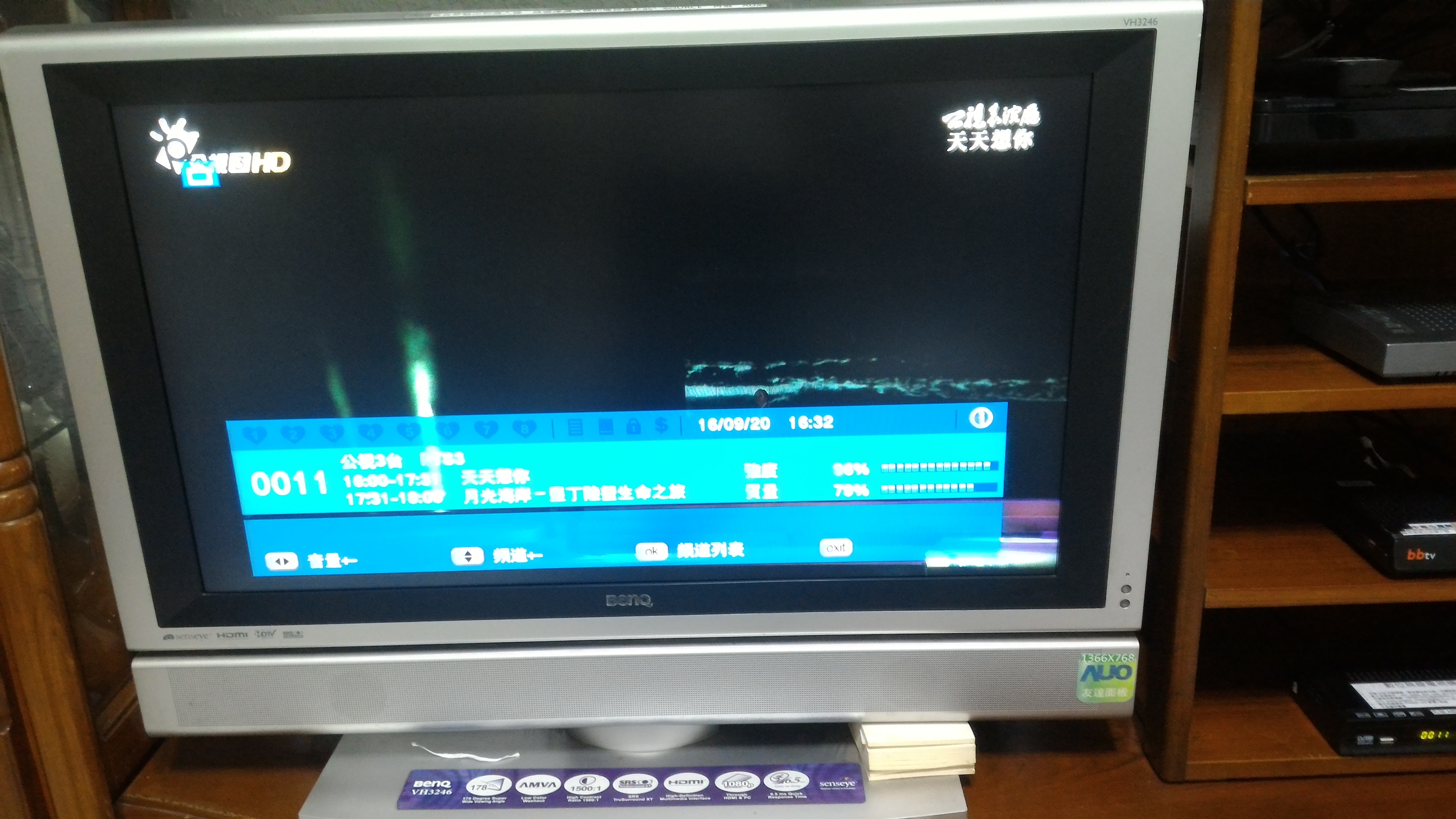

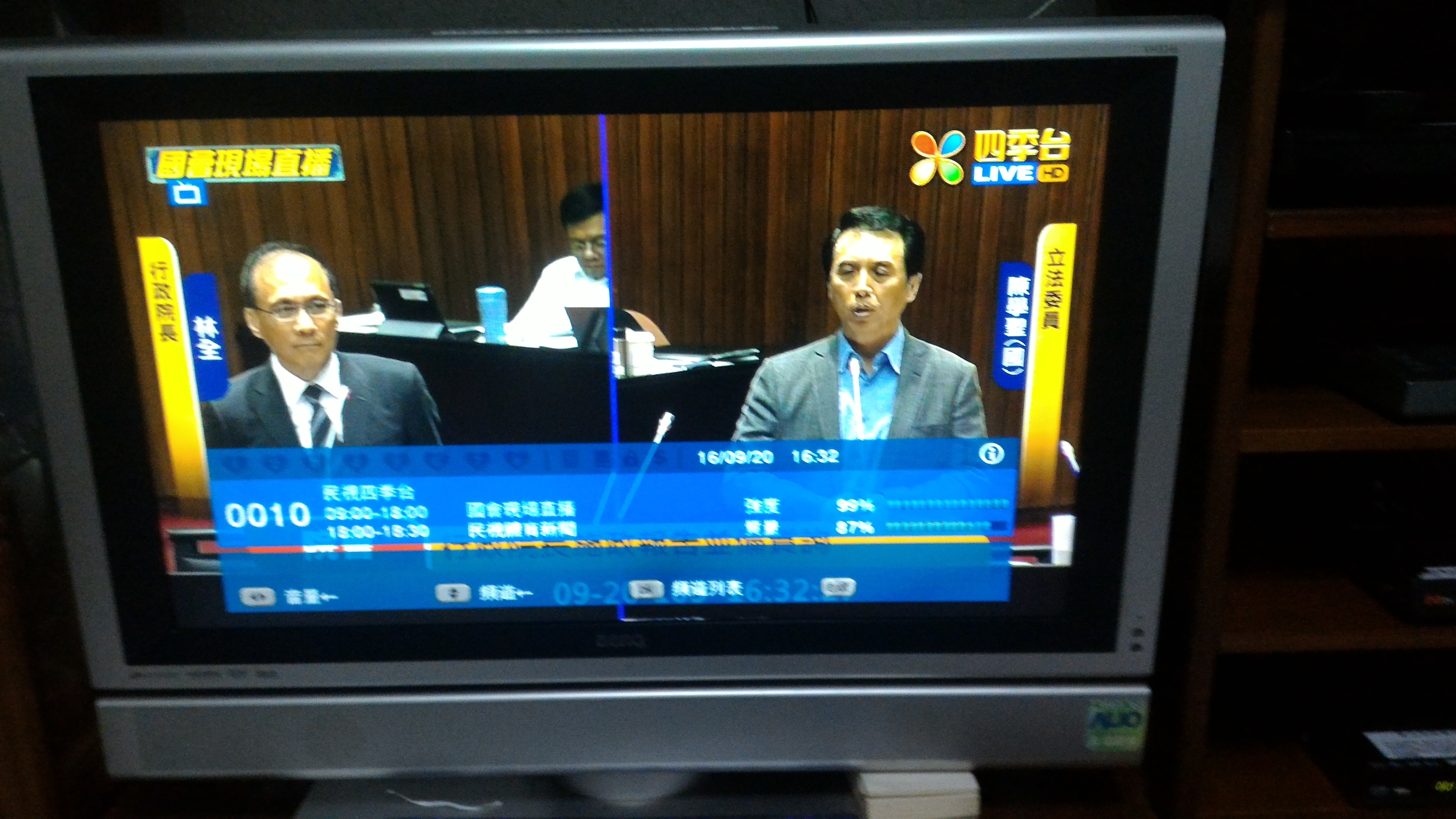

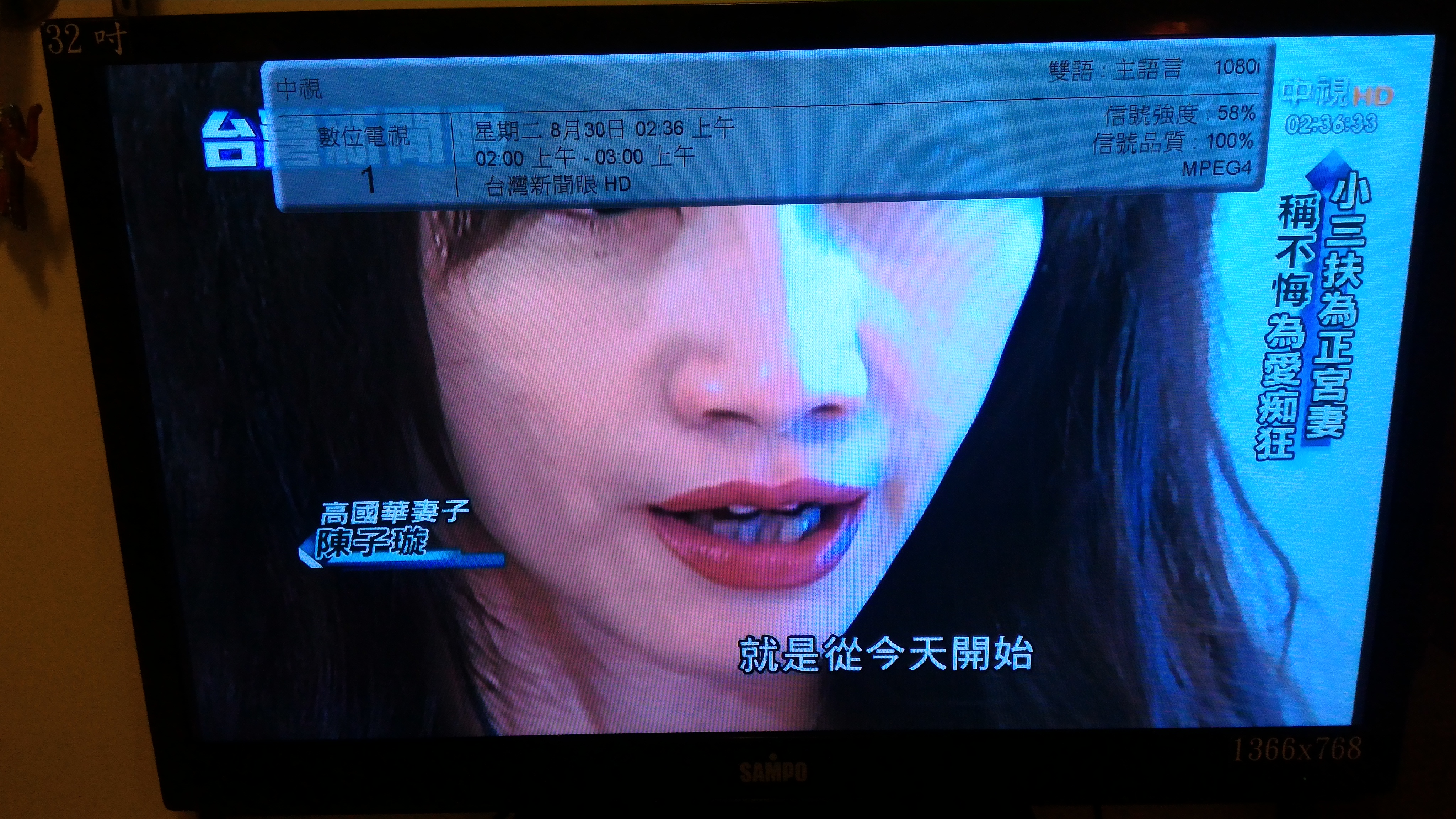

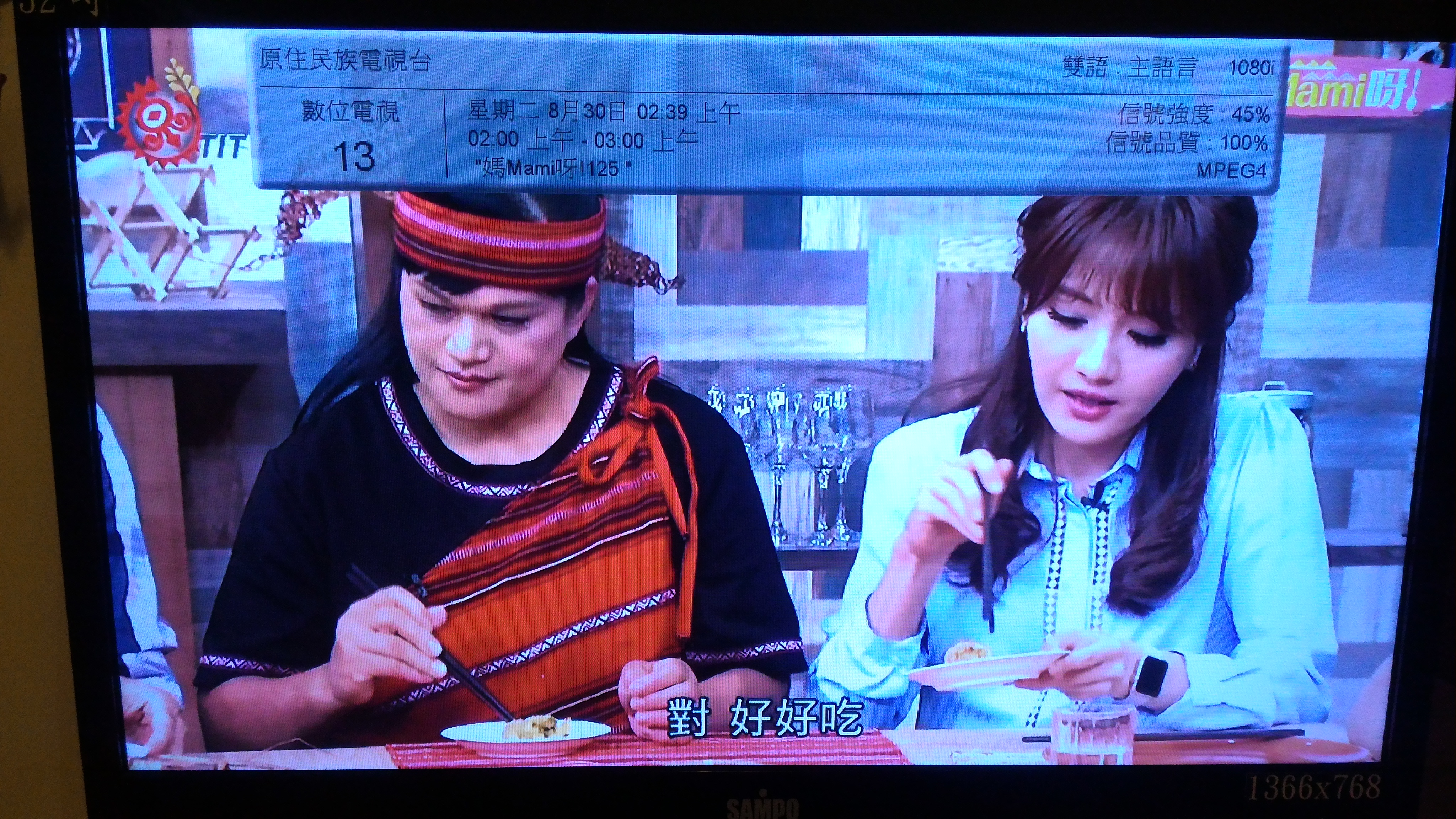

雖然目前數位無線電視總共有21個頻道, 但我只選其中的HD頻道(1080i@H.264)][共9個頻道]來拍照

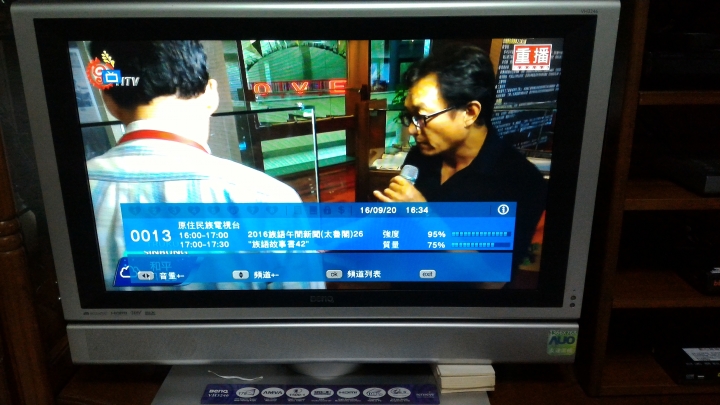

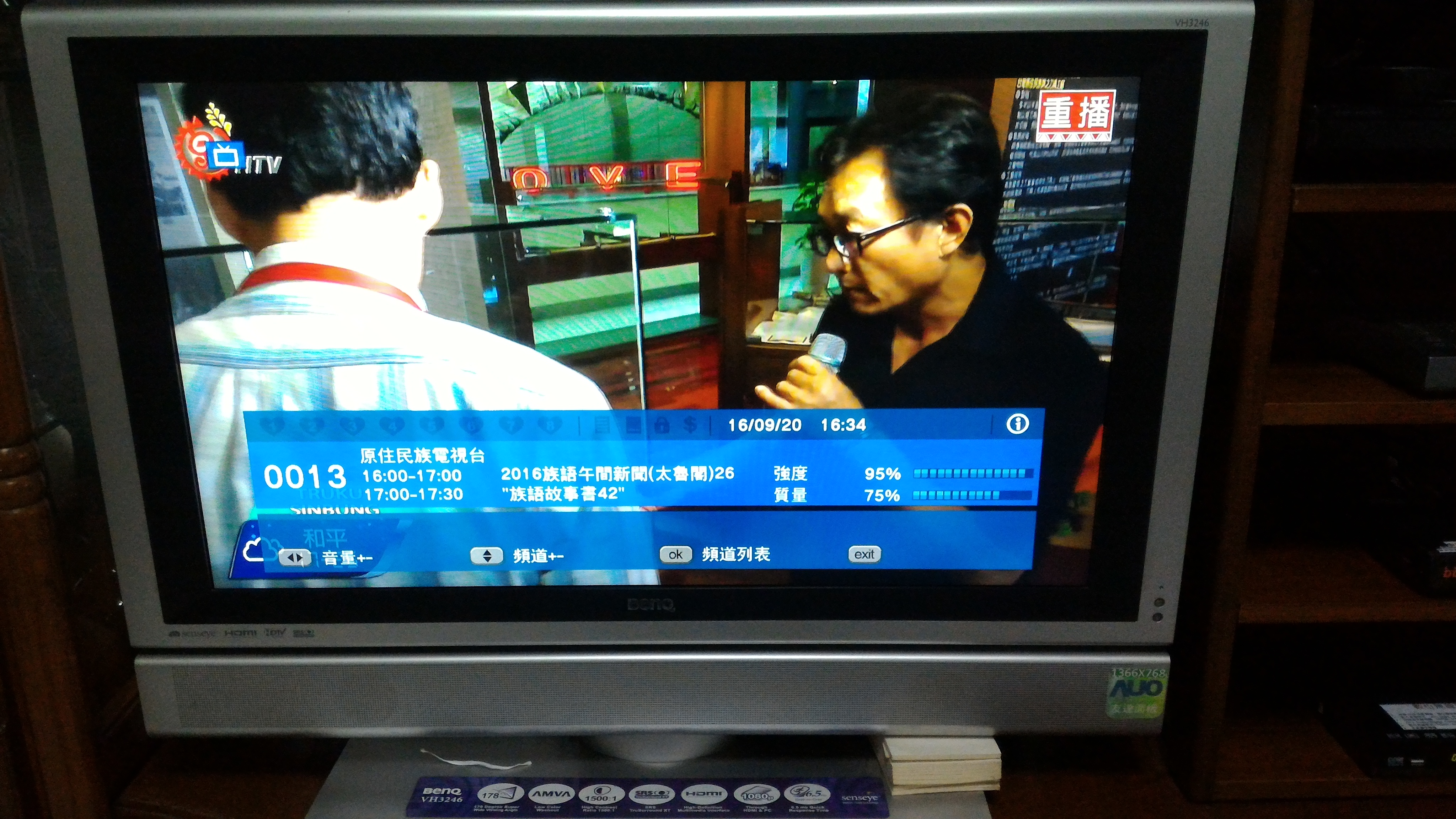

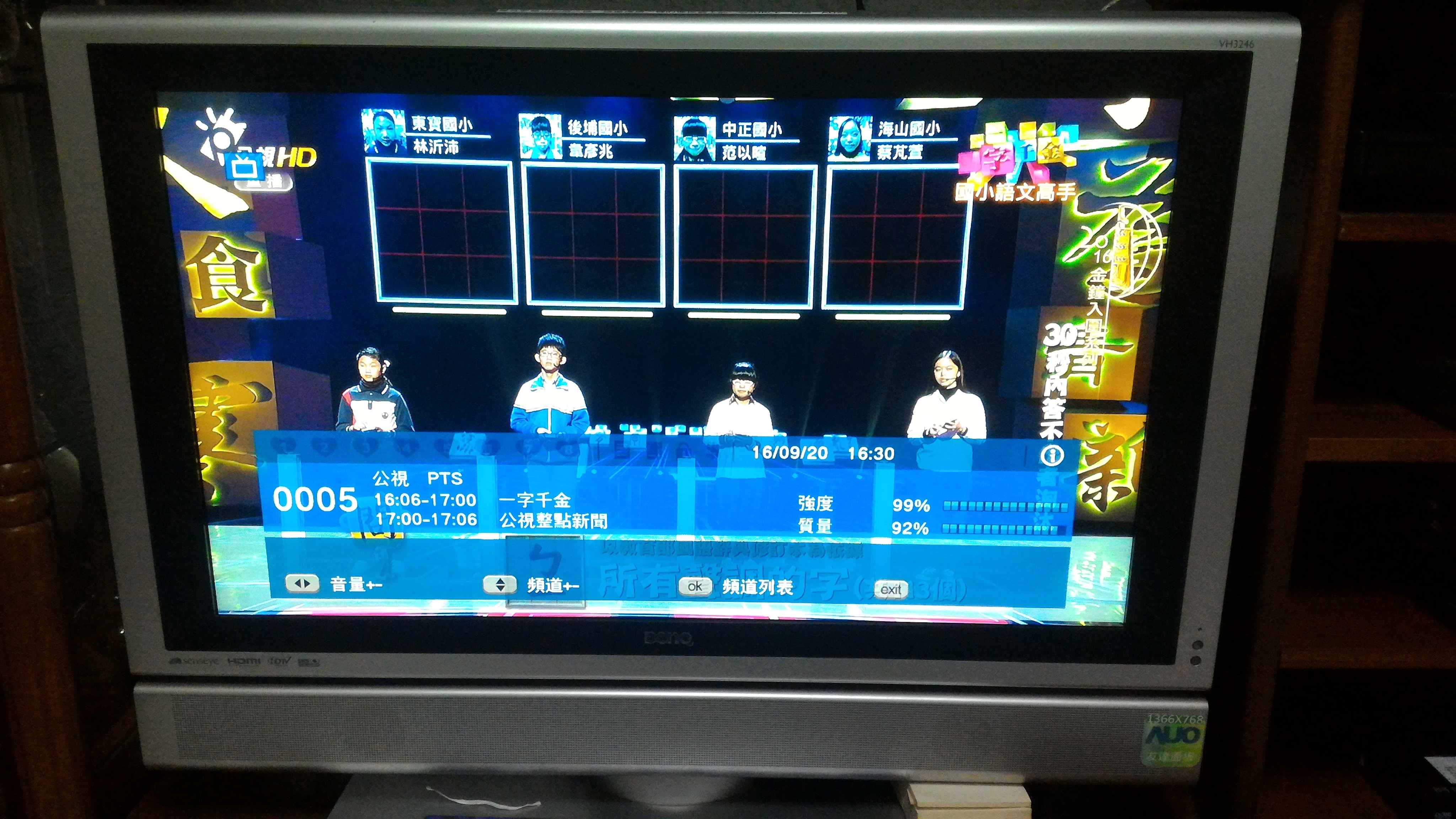

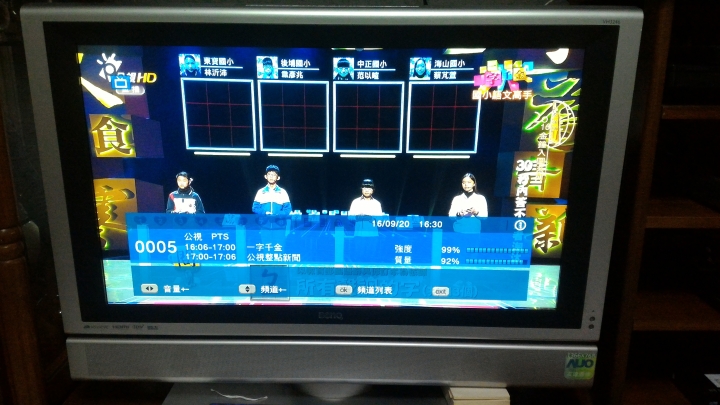

各位可以看到 信號強度和信號品質都是很好的, 尤其信號品質有100%

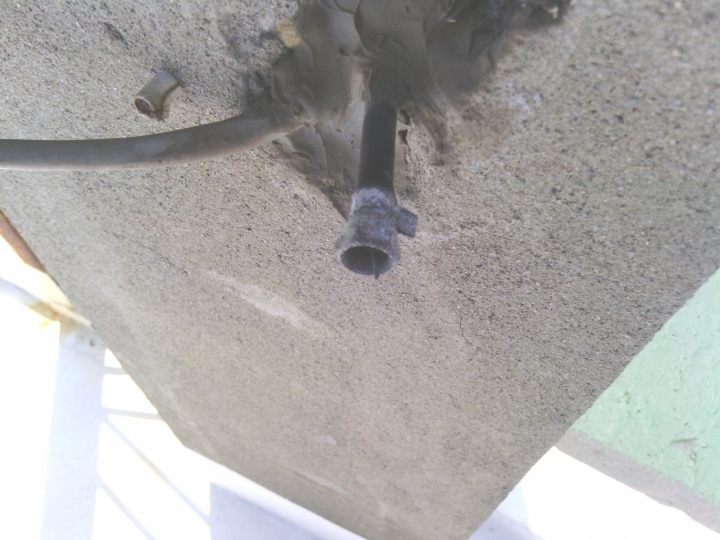

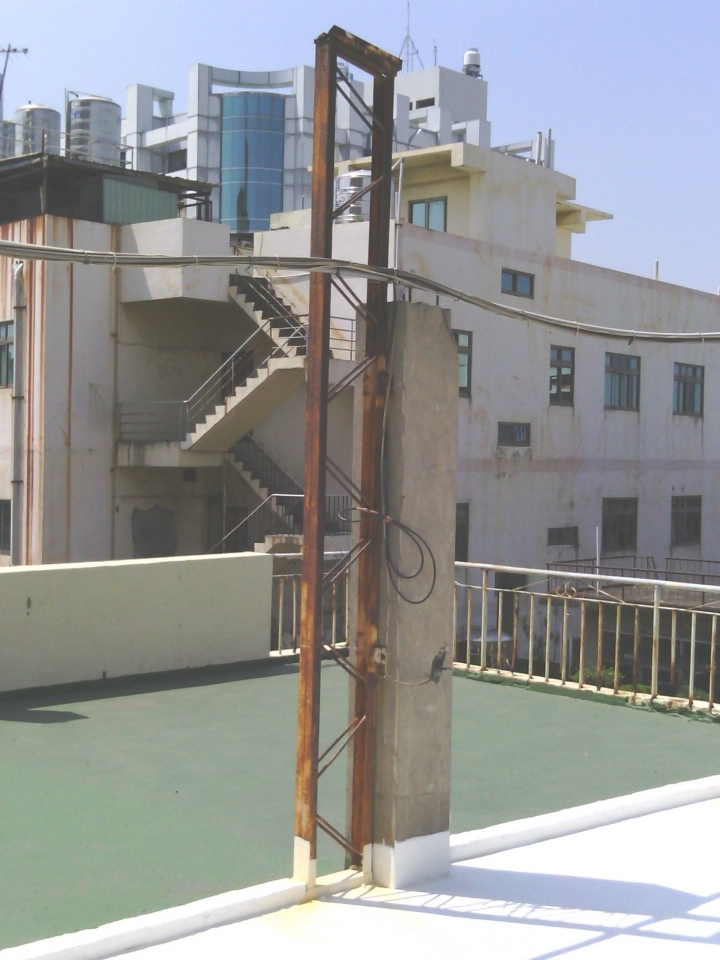

，我的構想是把這生鏽的接頭換新的，然後用這個新接頭來 接 一個新買的 數位無線電視天線，請問這樣的接法可以接收到無線數位電視台的訊號嗎？
