MacBook大拆解!光碟機、鍵盤自己換!

會開始使用Mac系統,說穿了是被iPhone白蘋果所影響,因為用了iPhone,所以更想瞭解Mac系統,於是在今年年初入手白蘋果,之所以選白蘋果,是因為它最便宜,其實也是怕自己用不習慣,以後要脫手比較不會虧太多。
事後證明,我的想法是多餘的,順手了以後,現在傷腦筋的是我還要買幾台Mac......

回主題,我的Macbook是台灣Apple Store買的,現在在香港工作,看到這裡的電腦已經都沒有注音,連港人常用的倉頡碼好像也越來越少,看著那純英文的鍵盤確實很美,再看看自己的MacBook...有點密密麻麻雜亂的感覺,於是乎動起了換英文鍵盤的念頭。

換鍵盤,聽起來並不困難,以前我的ASUS筆電也自己換過,請參考:老NB的春天http://www.mobile01.com/topicdetail.php?f=159&t=341573&p=1
上Y拍,找到鍵盤自己換,並不難。

不過,碰到水果商,可就不是這麼簡單.........
因為MacBook的鍵盤與外殼似乎是一體成型,要換得整個外殼全換掉...這可是大工程阿!

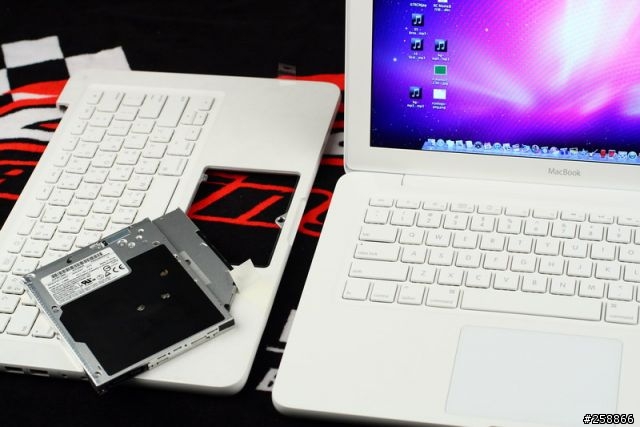

這次換裝的主角~MB與英文鍵盤
MacBook大拆解!光碟機、鍵盤自己換!


咦?怎麼還有一台光碟機?


事到如今只好說實話了,其實是某日我的MB被滑鼠"擊中",鍵盤按鍵破了一塊,本來很想到水果店偷挖,想想還是別幹這缺德事,破了就將就用吧!
不久後我才發現我的吸入式光碟也壞了,不吸也不吐,才驚覺滑鼠擊中點,剛好是光碟機正上方,有可能力道過大,導致光碟機機械故障。
我很有自知之明,這種情況水果店是不會給予保修的(更慶幸我沒有加買延長保固)。
所以知道,修復只能靠自己了!!

因為在鐵幕工作,上了T拍找到我的MB型號是A1342,花了約3k不到買了鍵盤+C殼(蘋果蓋A、螢幕邊框B、鍵盤C、底板D)
另外也找到了UJ-898A光碟機約1.5K
在鐵幕工作也有好處,這東西要在台灣買,肯定翻一倍!

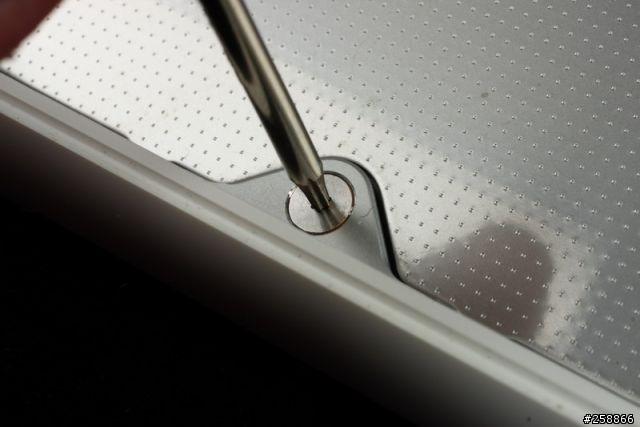

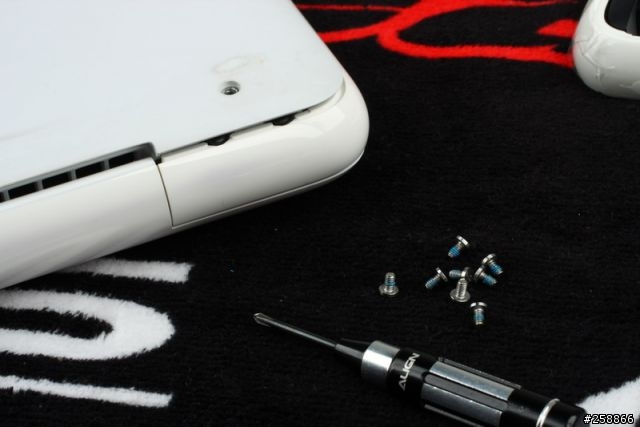

先拆開MB看看,更確定是個大工程,螺絲規格有Y字形、梅花形、六角等規格,為了要拆MB我還特別買了一套工具,花了我200多元。
MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

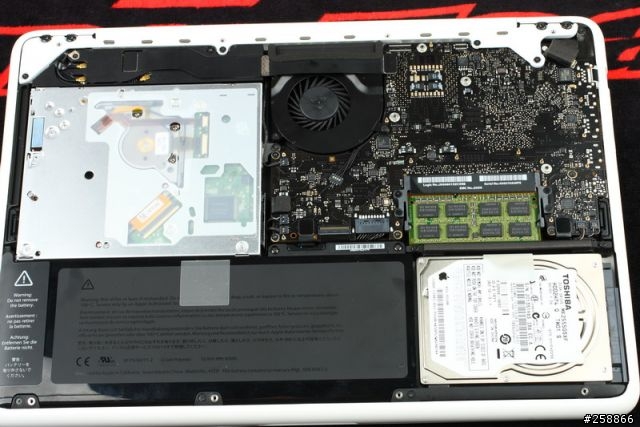

好了~拆之前一定要準備拍照,免得等一下裝不回去。
MacBook大拆解!光碟機、鍵盤自己換!

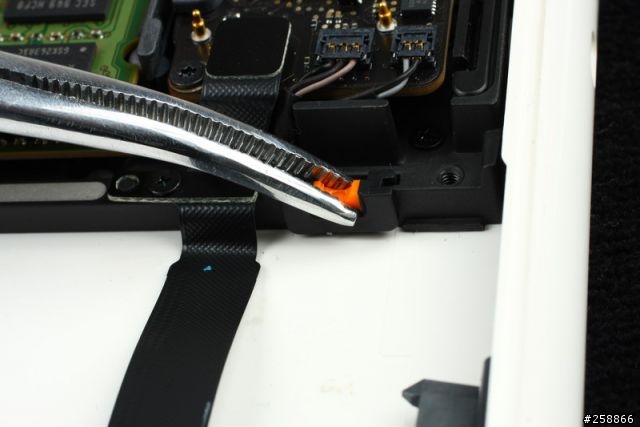

開始逐一拆解,先從插頭介面開始,MB內部的連接插頭並不多,多半都是扣上的,往上輕輕一撬就可以取下,用鑷子會容易些。
MacBook大拆解!光碟機、鍵盤自己換!

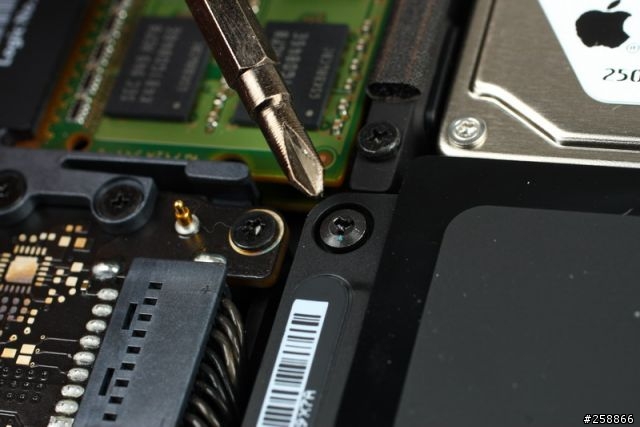

接著就是螺絲地獄了

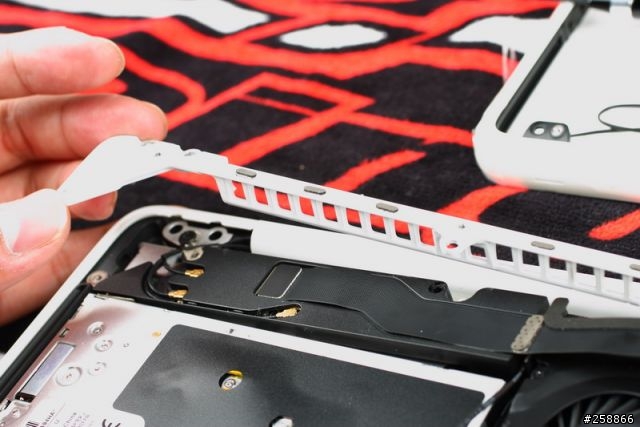

先把這塊金屬散熱柵欄拆下。
MacBook大拆解!光碟機、鍵盤自己換!


接下來拆光碟機
這光碟機有一顆隱藏螺絲,得從側面深入才拆的下。
MacBook大拆解!光碟機、鍵盤自己換!

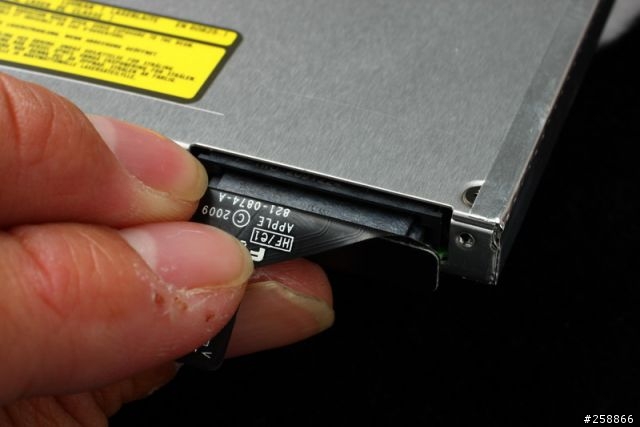

Sata介面線也得拆下
MacBook大拆解!光碟機、鍵盤自己換!

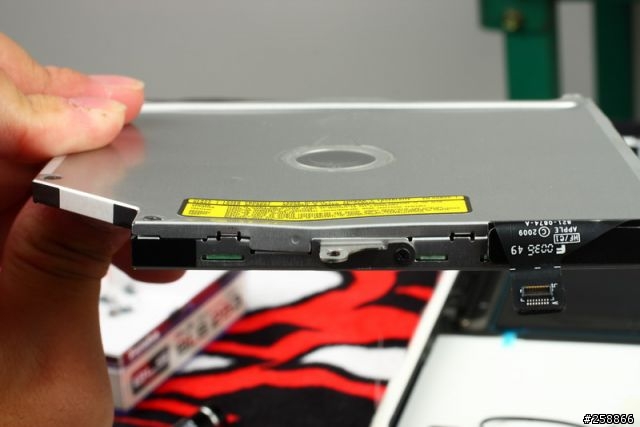

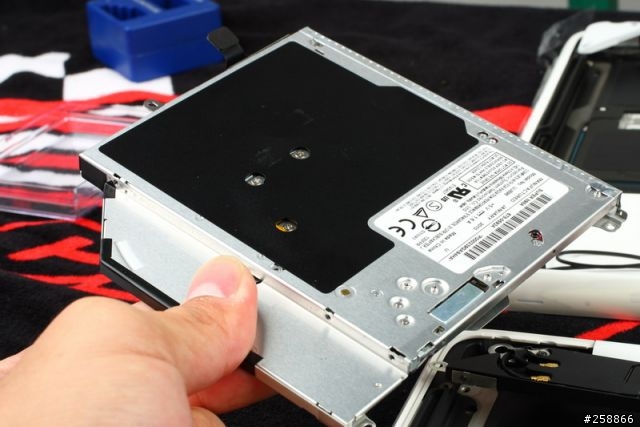

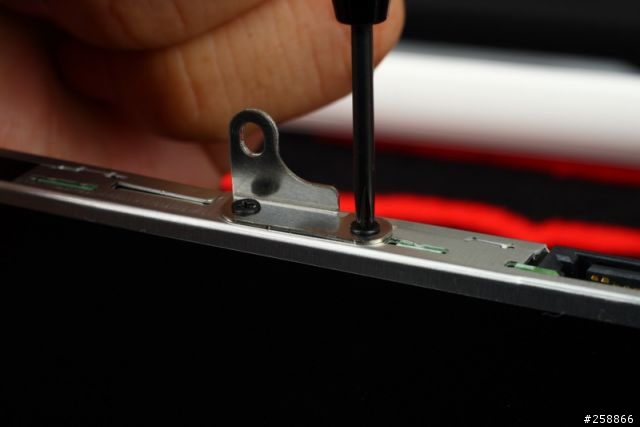

拆下了光碟機,光碟機本身有幾個銜接零件得一併拆下
MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!



致命傷
因為外殼凹陷,導致內部的結構運作不順暢
MacBook大拆解!光碟機、鍵盤自己換!

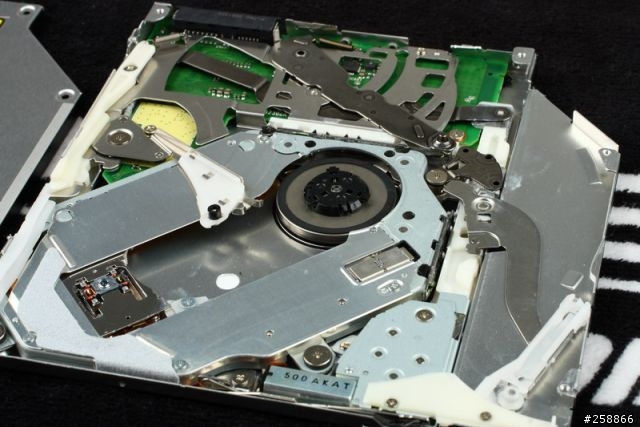

邊緣有錫箔貼紙,反正這台都故障了,割開來給各位瞧瞧吸入式光碟內部長啥樣子。
MacBook大拆解!光碟機、鍵盤自己換!

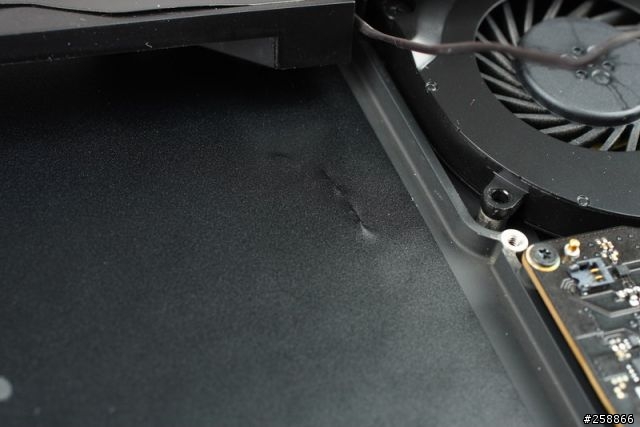

鍵盤底下的傷痕
MacBook大拆解!光碟機、鍵盤自己換!

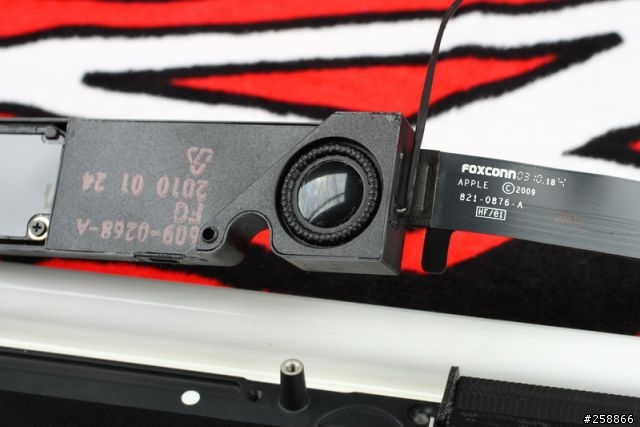

單音喇叭,開機時的聲音從這邊出來的吧!
MacBook大拆解!光碟機、鍵盤自己換!

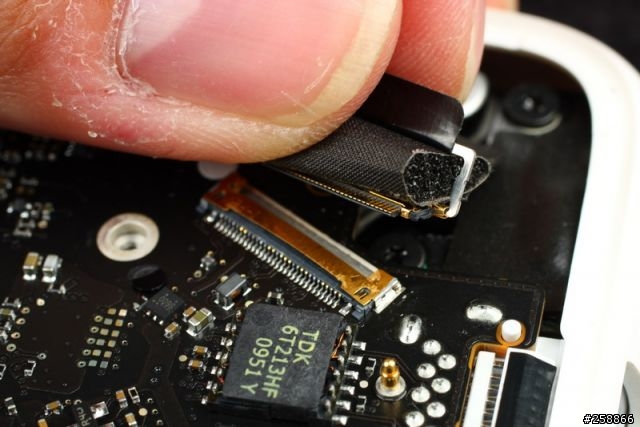

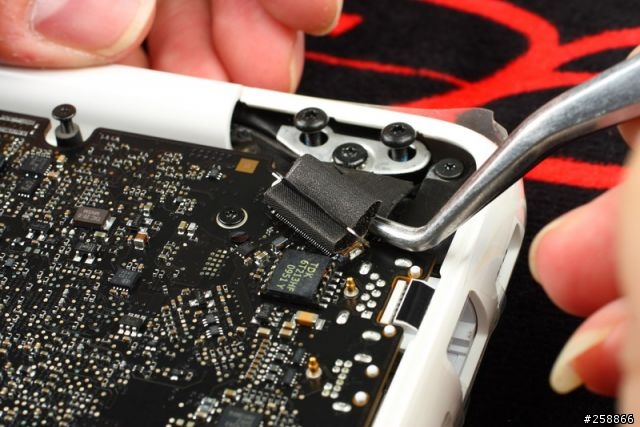

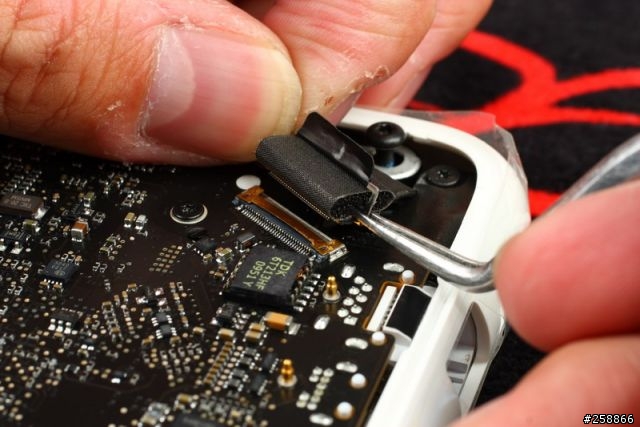

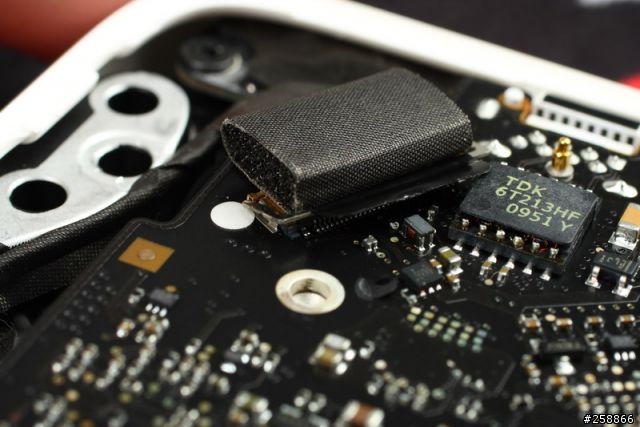

接著就是本次拆解碰到的最大問題,螢幕線
大多數碰到的都是插拔,就算有安全扣也是往後拉即可。
但是MB的安全扣是往上掀,我不知道這結構,差點讓整張主版廢了!
MacBook大拆解!光碟機、鍵盤自己換!

看到套著海綿那一個金屬框沒?那就是安全扣,本來是與主機板平行的。
MacBook大拆解!光碟機、鍵盤自己換!

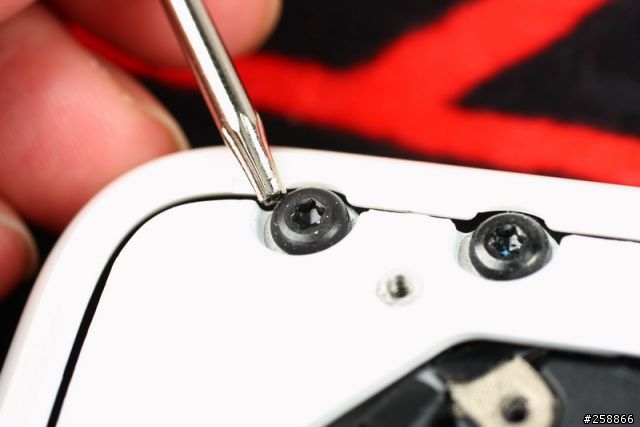

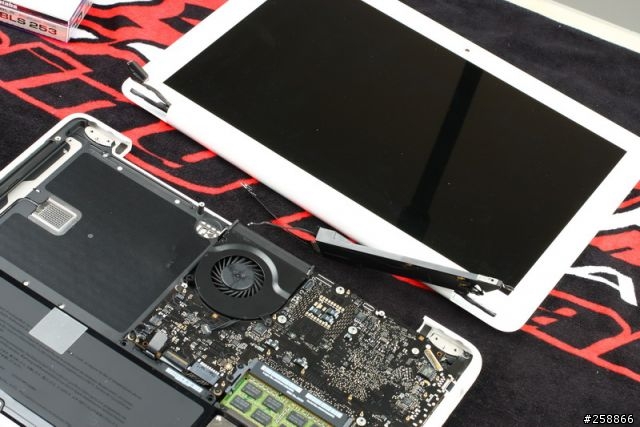

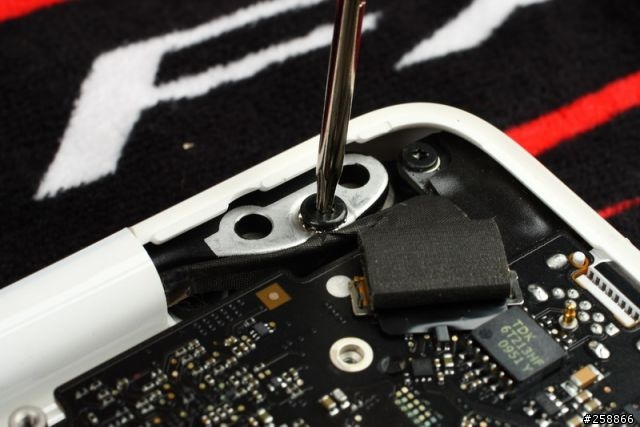

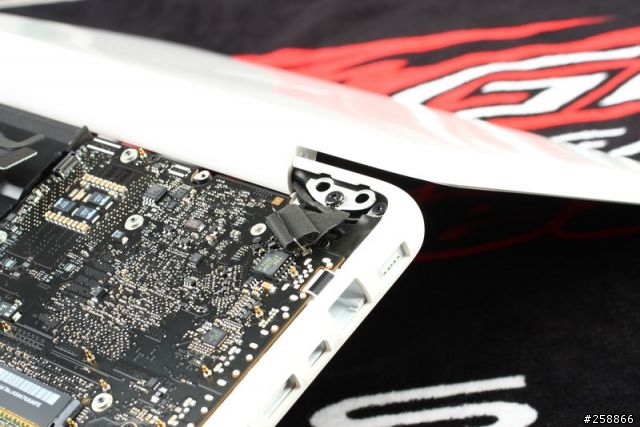

拆螢幕
要把螢幕打到最開,然後連軸器才能拆出。
MacBook大拆解!光碟機、鍵盤自己換!

搞定!
MacBook大拆解!光碟機、鍵盤自己換!

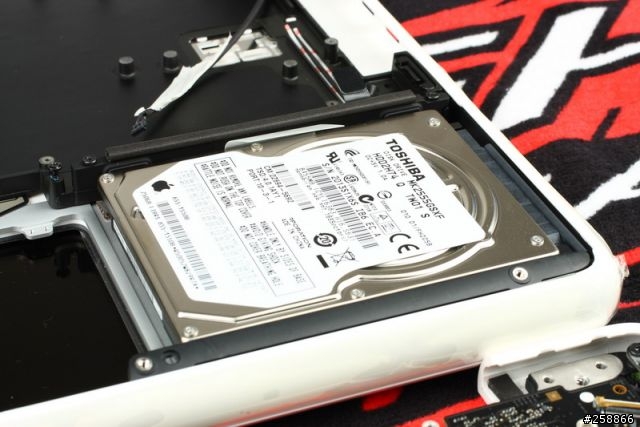

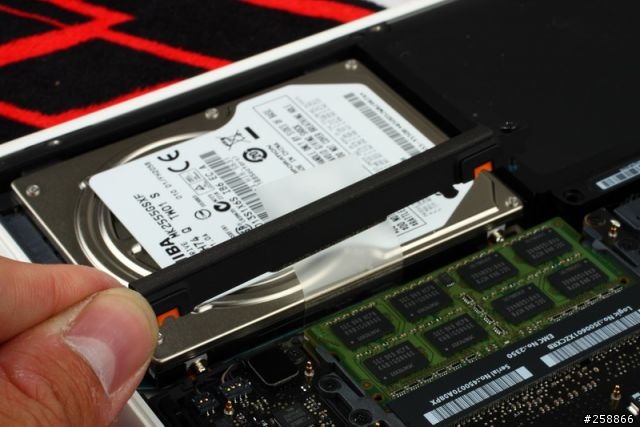

拆硬碟
這硬碟透過四個橡膠避震固定,是浮動式固定,減少震動的影響。
先拆一邊固定邊
MacBook大拆解!光碟機、鍵盤自己換!

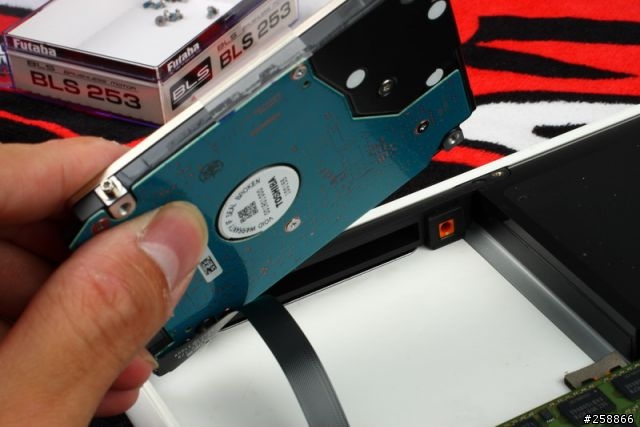

拿下硬碟
MacBook大拆解!光碟機、鍵盤自己換!


記得把橡膠拆到新的C殼上去
MacBook大拆解!光碟機、鍵盤自己換!


硬碟可以先裝到新C殼上,因為附近沒有螺絲或線才的干擾。
MacBook大拆解!光碟機、鍵盤自己換!

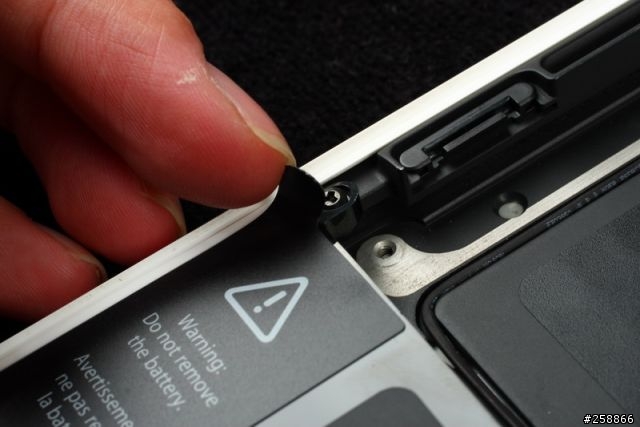

拆電池

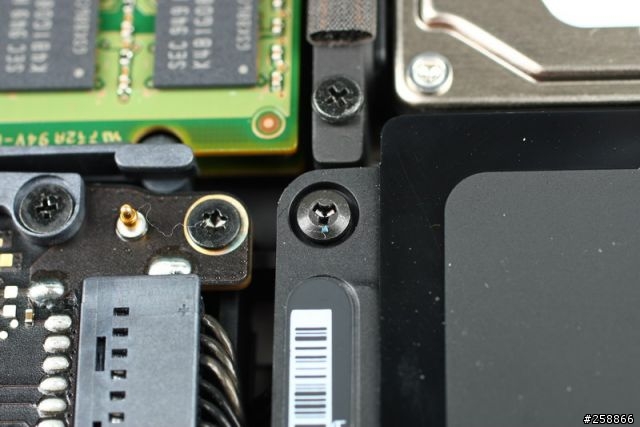

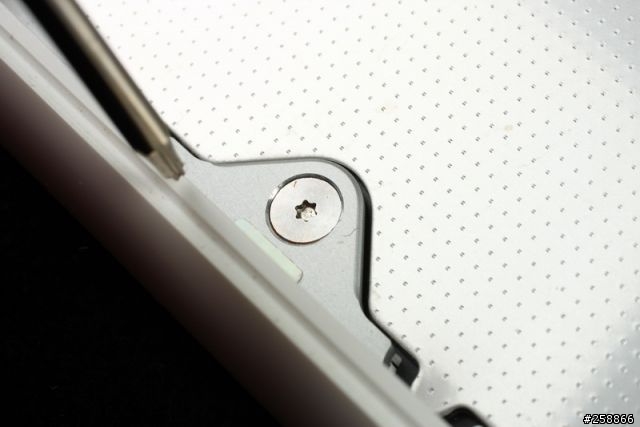

這裡有一顆隱藏螺絲,要掀開貼紙才看的到。

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

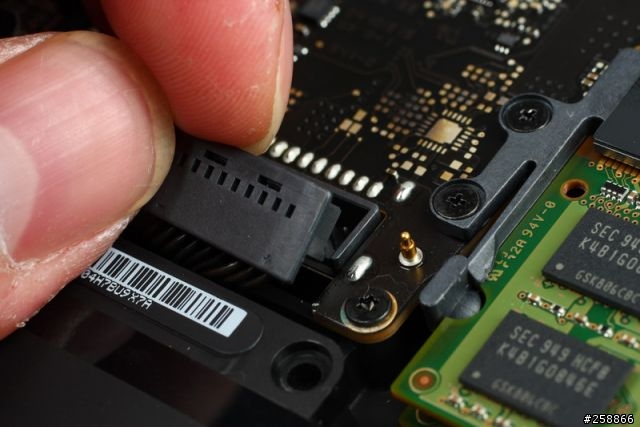

拆下電池插頭
這應該也是分壓插頭的一種,藉此檢測內部每一片電池的電壓。
這種方式在遙控模型上是相當普遍的。
MacBook大拆解!光碟機、鍵盤自己換!

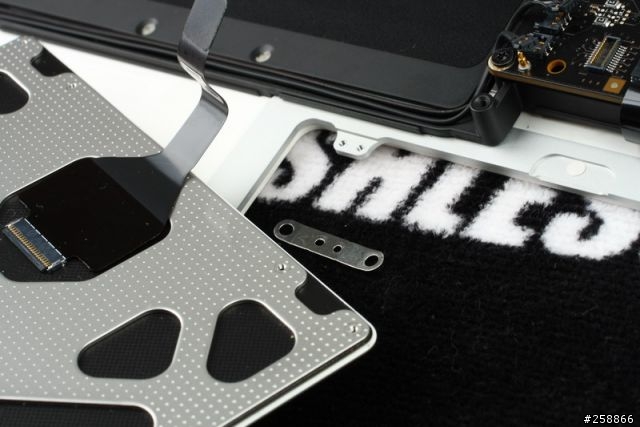

拆觸控板
有兩個連接片要拆下
MacBook大拆解!光碟機、鍵盤自己換!

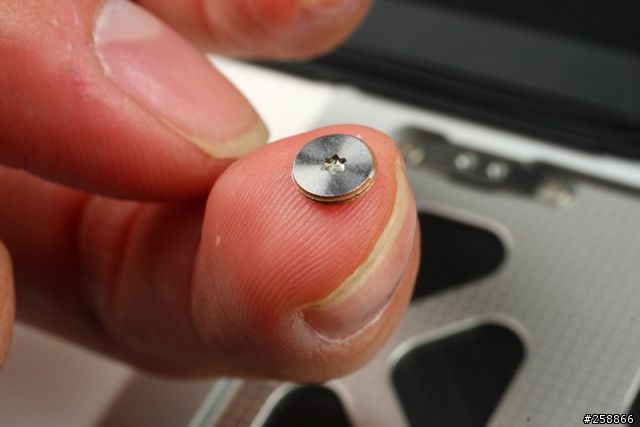

這個螺絲是調整觸控板往下按的按鈕強度,可以微調
MacBook大拆解!光碟機、鍵盤自己換!
MacBook大拆解!光碟機、鍵盤自己換!




把觸控板裝到新C殼上
這兩片連接器先裝上,然後要微調觸控板的位置與間隙
MacBook大拆解!光碟機、鍵盤自己換!
MacBook大拆解!光碟機、鍵盤自己換!

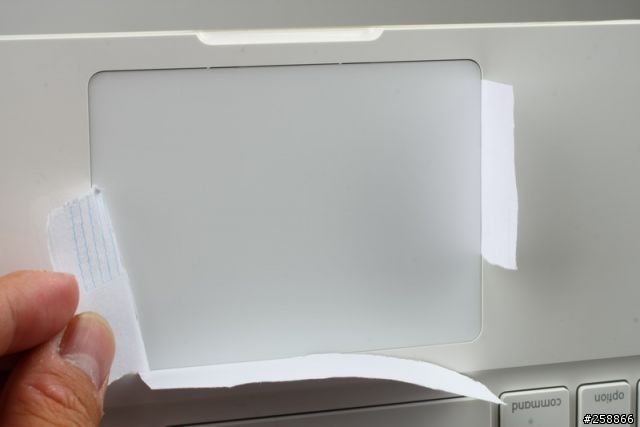

調整間隙的辦法很簡單,拿張紙切成紙條,塞到觸控板的上下左右,這樣就可以維持一定的間隙。
不這麼做的話,怎麼裝都是歪的!
MacBook大拆解!光碟機、鍵盤自己換!

固定好觸控板後,記得微調按鈕螺絲,可以輕按觸控板點擊即可。
MacBook大拆解!光碟機、鍵盤自己換!

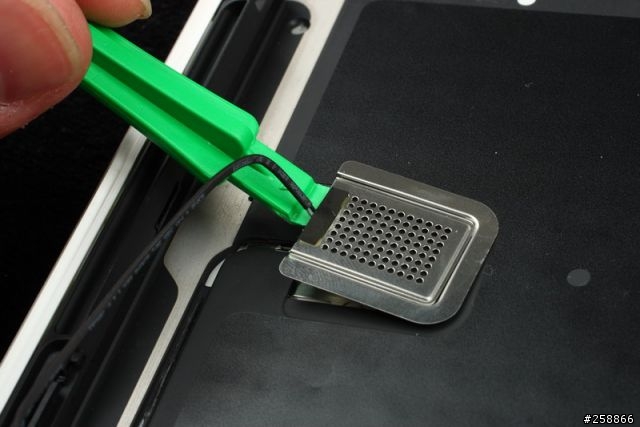

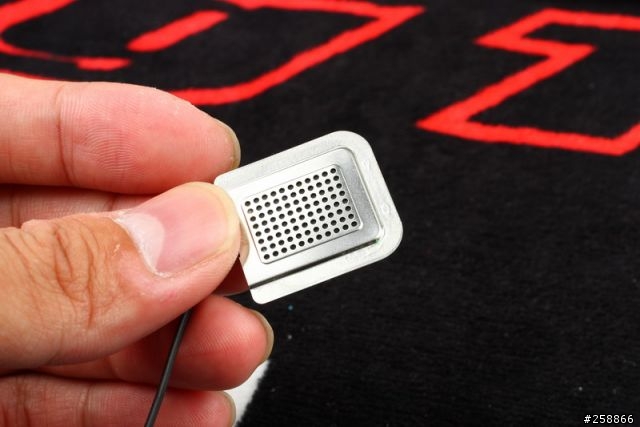

拆喇叭

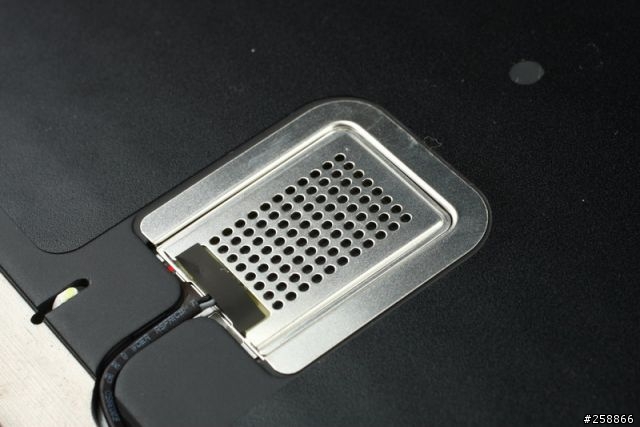

黏在檢盤底下這一片,我一開始搞不懂這是什麼,直到拆了主機板才發現另一片,我才驚覺這是喇叭!
沒想到居然把喇叭貼在鍵盤底下,更厲害的是,我覺得MB的音質還不差耶!
MacBook大拆解!光碟機、鍵盤自己換!

喇叭是用雙面膠黏的,可以用吹風機稍微吹熱一點比較好取下。
MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

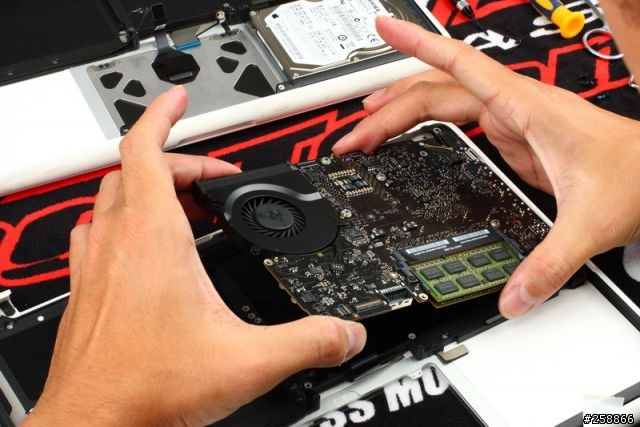

拆下主機板
MacBook大拆解!光碟機、鍵盤自己換!

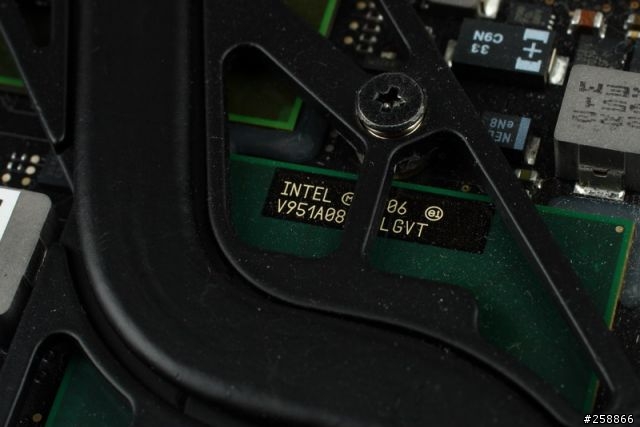

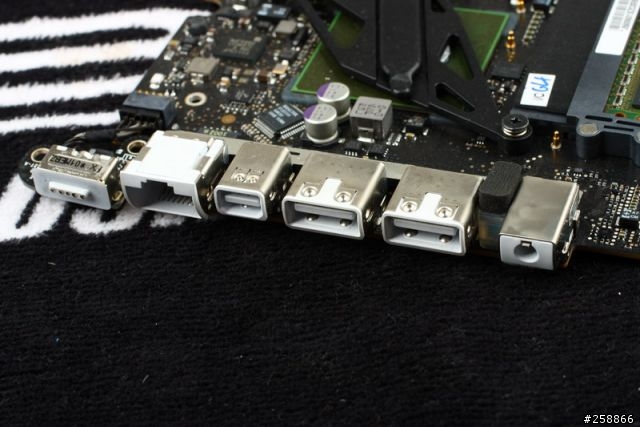

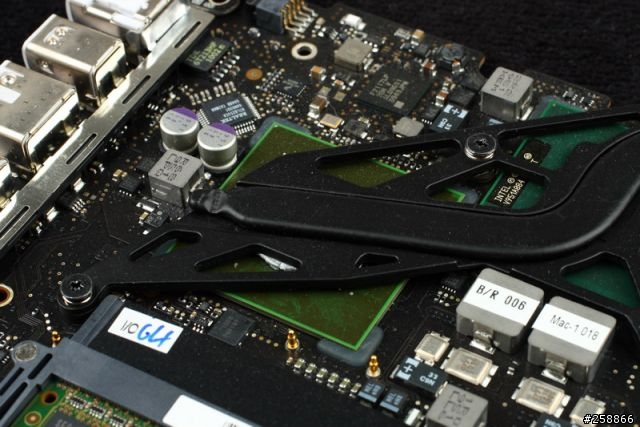

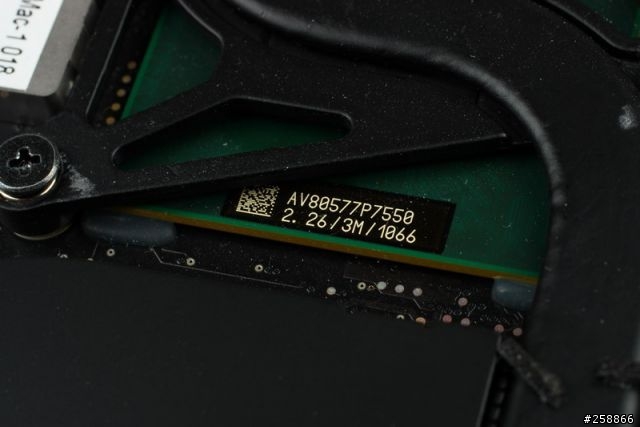

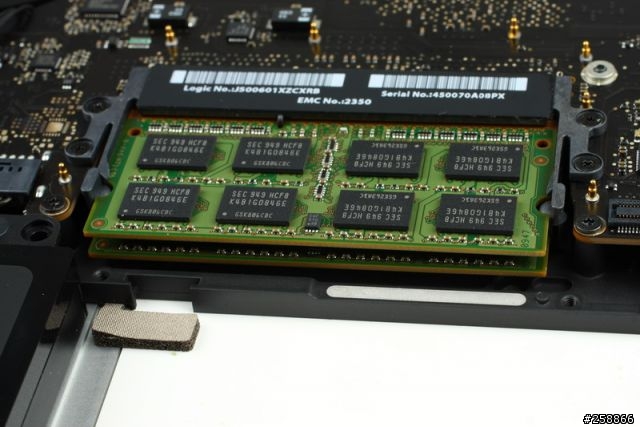

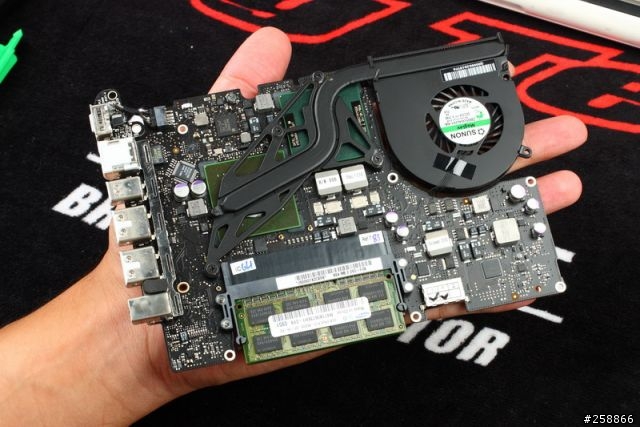

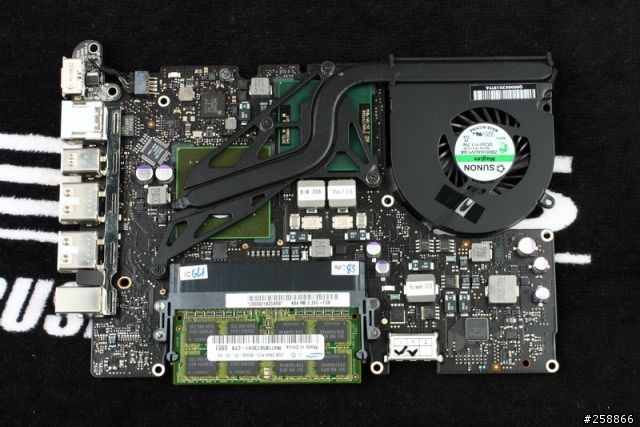

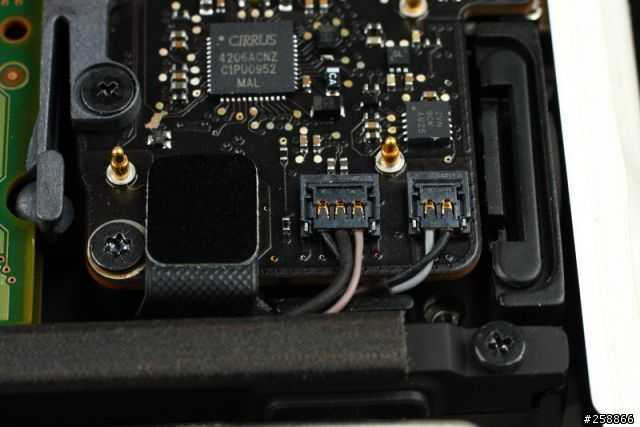

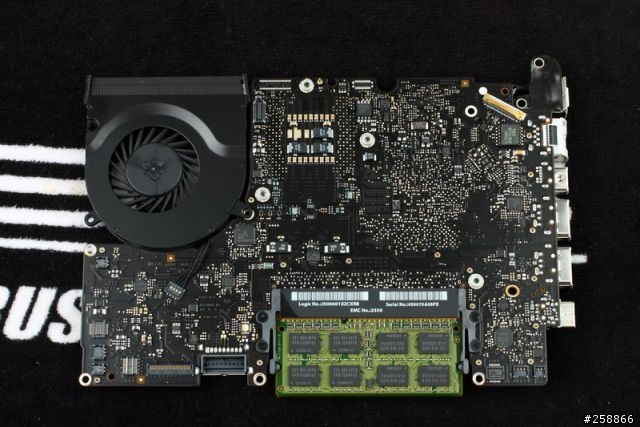

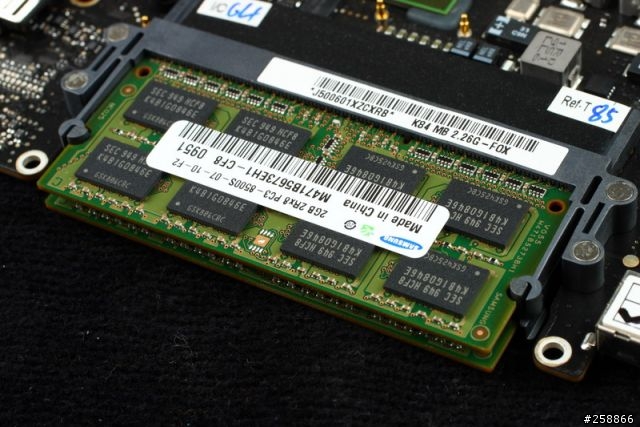

來幾個主機板的特寫吧!
MacBook大拆解!光碟機、鍵盤自己換!


MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!


MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

接著開始依次序安裝回去,因為裝回去時我得記住每個螺絲的位置,所以沒能一步步拍照,大致說一下重點。

螢幕連接線,這很重要,剛才差點被我廢了,裝回去要特別小心。

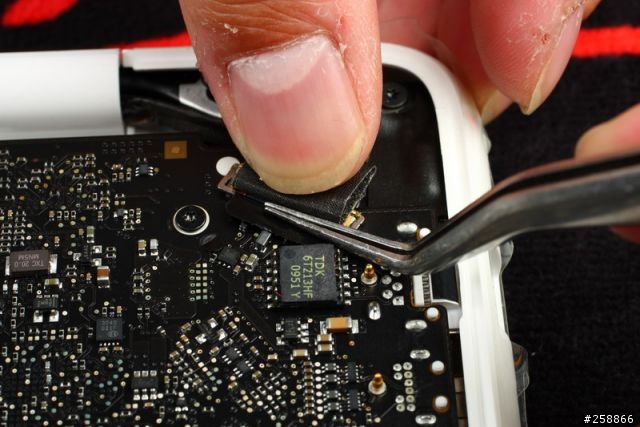

先插線
MacBook大拆解!光碟機、鍵盤自己換!

用鑷子確實插緊定位
MacBook大拆解!光碟機、鍵盤自己換!

扣上安全扣
MacBook大拆解!光碟機、鍵盤自己換!


有很多線是必須得在C殼的夾縫中求生存,把線塞入時,要拿鈍器慢慢、有耐心的塞,免得把線弄破。
MacBook大拆解!光碟機、鍵盤自己換!

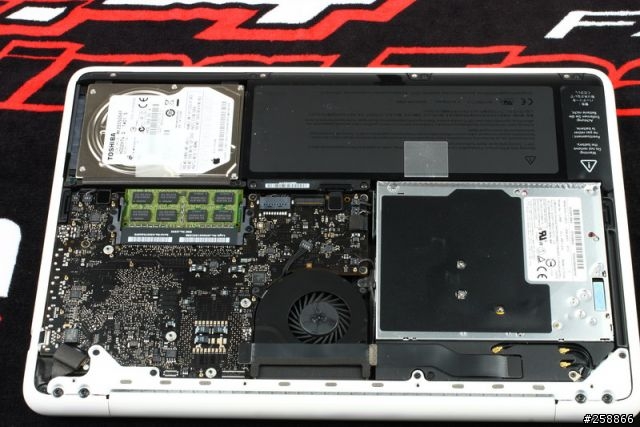

把所有插頭全插(扣)回去
MacBook大拆解!光碟機、鍵盤自己換!


完成!
MacBook大拆解!光碟機、鍵盤自己換!

檢查桌上有沒有多的螺絲,如果有表示你漏了!



喔~對了,螢幕的組裝很重要

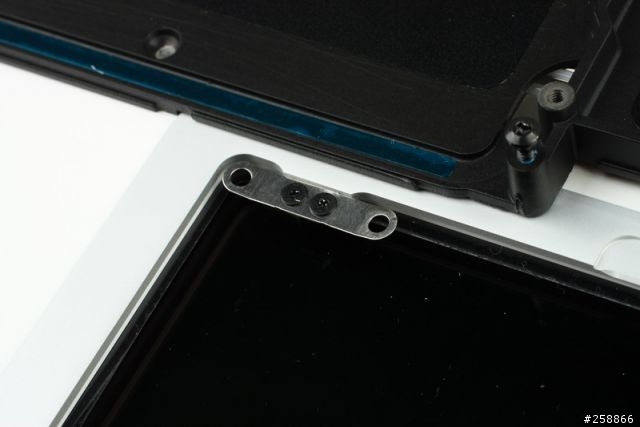

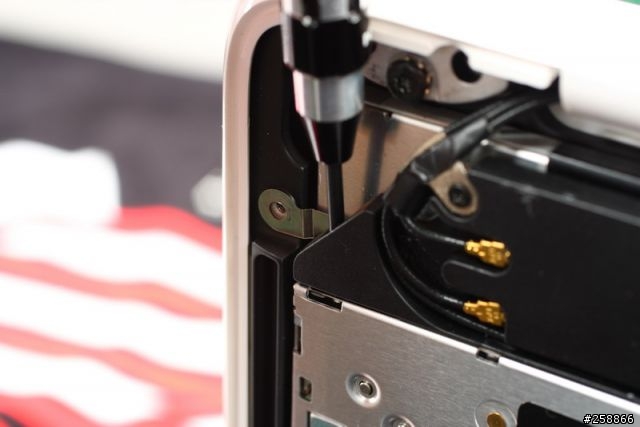

下圖軸器上的螺絲我是暫時固定,因為還要調整螢幕蓋起來後邊緣是不是平滑。
你得反覆的調整、上鎖,直到你覺得蓋起來摸起來很順手為止。
MacBook大拆解!光碟機、鍵盤自己換!

MacBook大拆解!光碟機、鍵盤自己換!

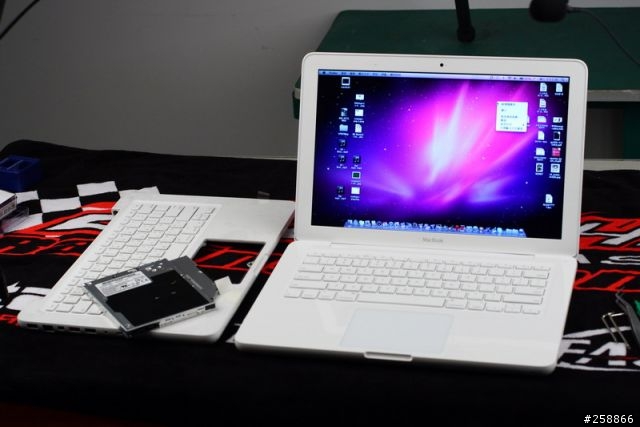

搞定~開機看看!
YA!!開機有聲音、光碟機也正常運作啦!!
MacBook大拆解!光碟機、鍵盤自己換!
MacBook大拆解!光碟機、鍵盤自己換!

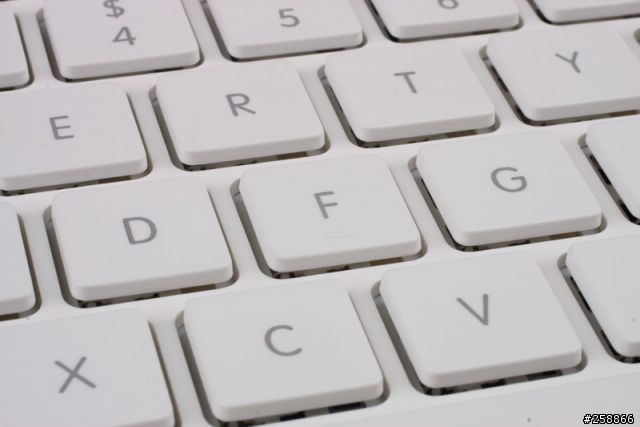

全英文鍵盤~
MacBook大拆解!光碟機、鍵盤自己換!

現在我的MB跟全新的真的沒什麼兩樣了!



後記
其實我個人是使用注音輸入法,但是就我所知,現在連香港都很少有注音/倉頡鍵盤,有用注音的就只剩下台灣了。
所以買這鍵盤時,也只有英文鍵盤可用,只好將就了。
還好,盲打還算可以,不看鍵盤一樣可以打的很順手。

以上就是MacBook換裝鍵盤、光碟機的分享


chance_rc wrote:
會開始使用Mac系統...(恕刪)


厲害!
鍵盤還是要全英文的才好看

chance_rc wrote:
會開始使用Mac系統...(恕刪)


讚!加分。

說真的,拆機真的需要膽大心細,現在的我膽子越來越小了。
我的配備: Mac 10+, iPod 10+, iPhone 6+, iPad 5... 周邊有點多。
我本來在台灣的時候也是用標準注音, 出國後就改用倚天的注音輸入法 感覺比標準注音好用然後不需要注音鍵盤.
Steve Jobs: " iMac, iBook, iPod" + "iPhone!"
換這鍵盤蠻有挑戰性的,從找鍵盤、找工具、找光碟機,一直到拆裝完成,整個過程很辛苦,卻很有成就感!
鐵漢就是我
看到這麼多步驟手都軟了,不過你的照片拍的很好喔,既大又清楚,很讚!! 加分啦

aweei wrote:
看到這麼多步驟手都軟...(恕刪)


其實嚴格說來,螺絲不算多,就是位置比較奇怪,我拆過很多台NB,蘋果整個模組化在一起算是好處理的。

大致就分為4大塊

光碟、主機板、電池、硬碟

喇叭、單音喇叭算小零件,除此之外其實也沒什麼太難的。


但是台灣要找到零件,難度就有點大。
鐵漢就是我
太佩服了

這一篇一定要M起來!!

謝謝板大詳細的解說


希望我是不要有照著做的一天啦


最後 什麼是鐵幕阿?

哪受得了 wrote:
太佩服了這一篇一定要...(恕刪)


鐵幕,泛指為監獄

但我不是在監獄工作,而是在左岸,因為網路管制嚴格,不能上youtube、FaceBook、無名、Yahoo等網站

故稱之為「鐵幕」
鐵漢就是我
唷 我瞭了!

謝謝鐵漢哥兒

弟我這就再幫您推一個 好唄!
