[Fusion系列分享] 動物機、HTPC通通行：ASUS E35 M1-M Pro開箱簡測

記得是去年底吧，版上有某位熱心網兄整理各家主機板廠商要推出AMD新的APU（Accelerated Processing Unit）平台。只要買這片，同時就有CPU、GPU、主機板，那時就很期待這樣的新玩具上市。嘿嘿！要組HTPC、動物機、小型文書機又有新選擇了。

估狗關於APU功課，原來是AMD推出的全新Fusion系列APU，支援DirectX 11技術，現在有兩款APU，也就是採用Bobcat架構的E系列與C系列，代號分別為Zacate、Ontario。現在各家主機板廠商推出AMD新的APU平台，都是採用性能較強的E-350，搭配A50M南橋晶片的組合。

簡單整理兩款APU相關規格，E系列APU融合Radeon HD 6310繪圖核心（80組流處理器），顯示核心頻率達500 MHz，包括雙處理核心E-350以及單處理核心E-240，處理速度分別是1600 MHz、1500 MHz。至於，C系列APU融合Radeon HD 6250繪圖核心（80組流處理器），核心頻率為280 MHz，共有C-53（雙處理核心）、C-30（單處理核心），處理速度分別是1200 MHz、1000 MHz。

這幾天，板上也有幾位網兄敗家衝了，感謝他們辛苦入手分享這樣的新玩具。我也來加入APU開箱行列，分享這張跟友人土匪來的E35 M1-M Pro給大家參考。



在彩盒背後都可以找到E35 M1-M Pro特色。



配件



E35 M1-M Pro採Micro-ATX尺寸，用一組大型散熱片幫助APU跟A50M南橋晶片散熱，主機板該有的功能、擴充插槽通通有。



背板後置輸出/輸入連結埠：PS/2 鍵盤/滑鼠、S/PDIF光纖輸出插座、eSATA 6Gb/s連接埠、IEEE 1394a連接埠、RJ45網路連結頭、4 x USB 2.0 連結頭、2 x USB 3.0 連結頭（ASM 1042晶片）、音效輸出/輸入連結埠。

視訊輸出介面，包括D-sub、DVI、HDMI，可以同時支援雙螢幕輸出，也就是D-sub加上3種數位訊號擇一同時輸出。

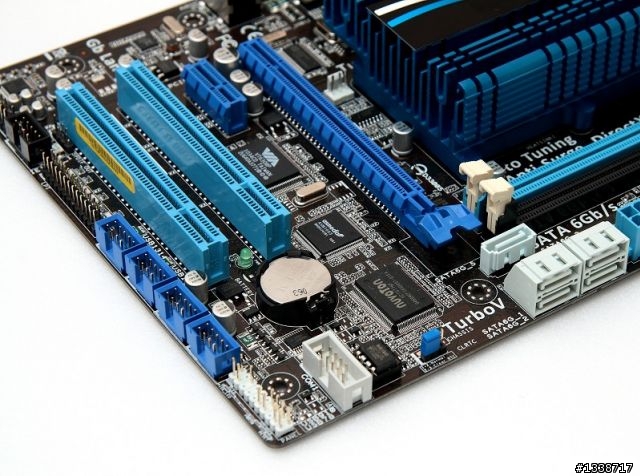

提供的介面卡插槽，分別有1組PCI Express 2.0 x4插槽、1個PCI Express 2.0 x1插槽、2個 PCI插槽。如果不滿意E-350的3D性能，可以選擇安裝一張中階顯示卡於PCI Express 2.0 x4插槽。

A50M南橋晶片提供6組SATA 6Gb/s，不支援RAID功能，其中一組用於背版eSATA，另外5組位於主機板上頭，。

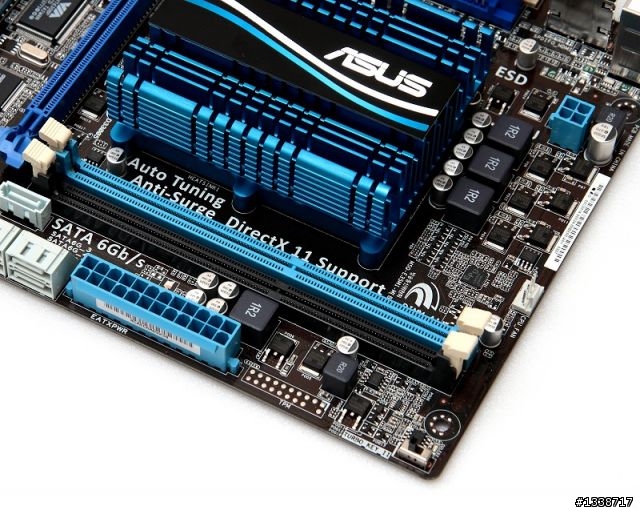

2組支援DDR3 1066/1333記憶體插槽，最高可支援達8GB記憶體容量。如果安裝DDR3 1333記憶體，系統仍以DDR3 1066運作。所以這是要我別浪費手上Xpower DDR3-2133 2GB記憶體，趁現在記憶體便宜，再去買兩隻DDR3 1333 4GB，直接插滿8GB容量。



快速介紹過E35 M1-M Pro，接著進入運轉測試階段。把小風扇裝上主機板散熱片，接著插上Xpower DDR3-2133 2GB記憶體，這樣子平台已經ready。測試模式期間把CPU的Cool’n’Quite或ASUS省電節能功能關閉，列出相關硬體配備。

記憶體：廣穎電通Xpower DDR3-2133 4GB KIT
硬碟：X25-M 80G
螢幕：ASUS VK266H（1024 X 768、1280 X 1024）
電源供應器：ANTEC HCG 620W
驅動程式：ATI Catalyst 11.2
作業系統：Windows 7 Ultimate X32中文版

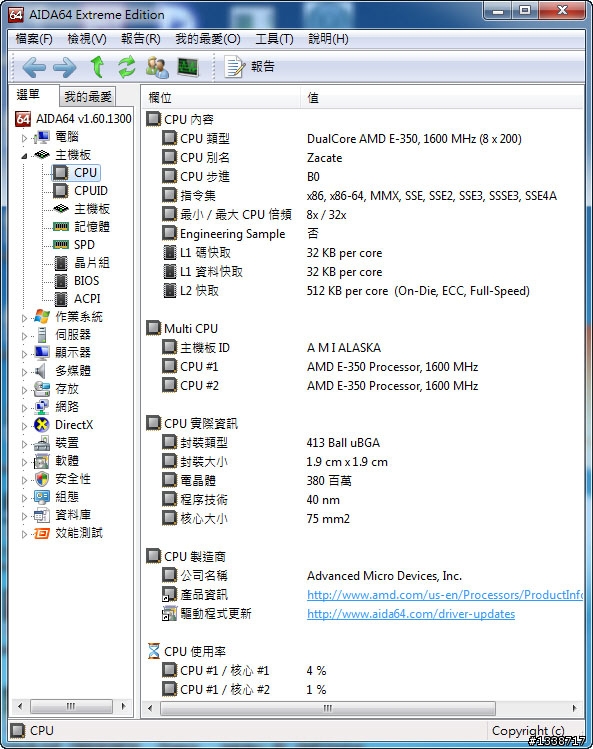

使用AIDA64_V1.60.1300 Beta軟體，直接明瞭Fusion系列的E-350 APU詳細資訊。

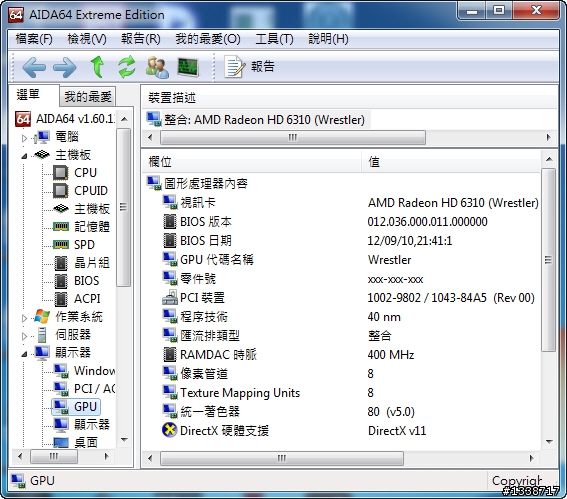

E-350 APU融合的Radeon HD 6310繪圖核心詳細資訊。



＊ PCMark 05（v1.02 Patch）：
PCMark Score－4223
CPU Score－2856
Memory Score －2008
Graphics Score －2971
HDD Score－10350



＊ CrystalMark 2004R3：
Mark－65230
ALU－10893
FPU－9521
MEM－8620
HDD－20213
GDI－4208
D2D－2237
OGL－9538



＊ 3DMark 06（Patch 1.2.0）：
3DMarks－2253
SM2.0 score－800
HDR/SM3.0 score－972
CPU score－1000



＊ Hyper Pi 0.98b：1M(Sec)－50.419

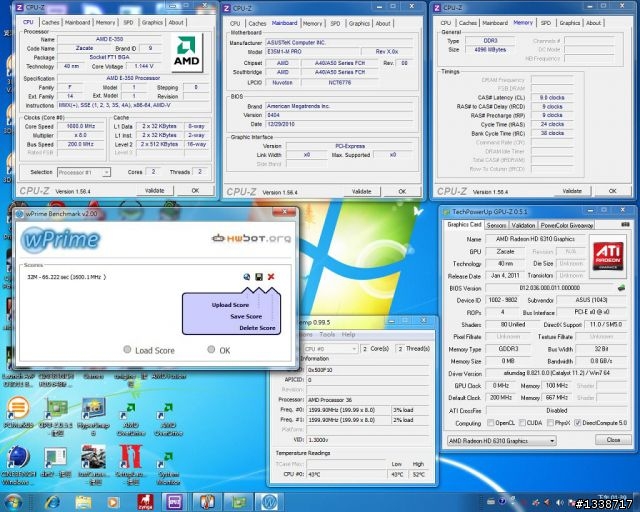

＊ wprime V2.0：32M(Sec)－66.222



＊ AIDA64_V1.60.1300 Beta：Cache & Memory Benchmark。



＊ NuclearMC V2.0.0
ALU Score－1812
FPU Score－2485
MT Score－3690
Total Score－3091

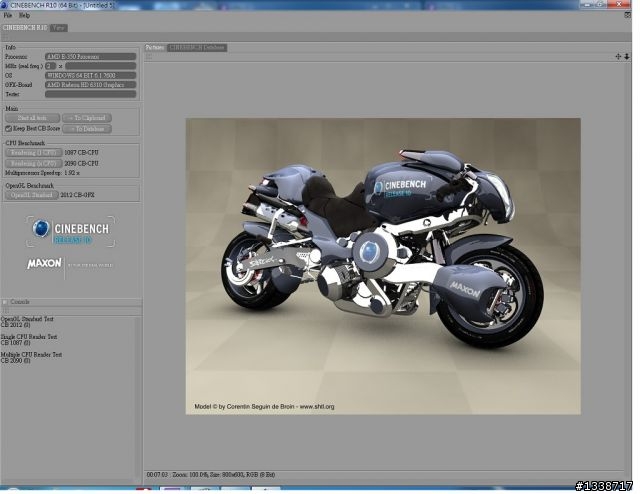

＊ CineBench 10
Single-Core/CB-CPU－1087
Multi-Core/CD-CPU－2090
Multiprocessor Speedup－1.92X
OpenGL Software－2012

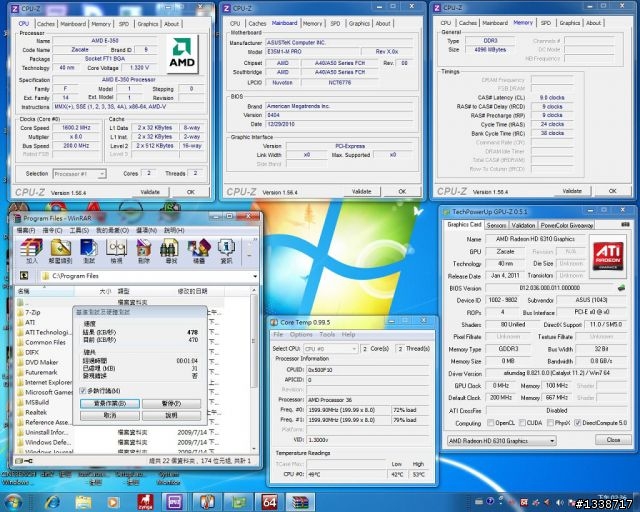

＊ Winrar 3.93：速度（KB/秒）－478

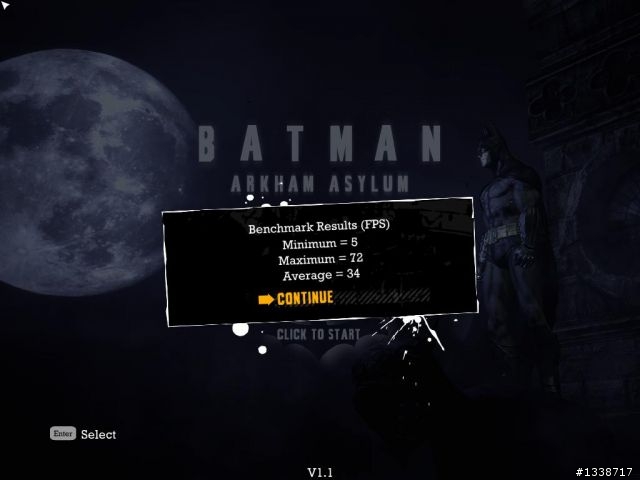

＊ Batman Arkham Asylum（V1.1）：1024 X 768 no MSAA，DX10，Physx關閉





＊ Street.Fighter.IV（街頭霸王4）：1024 X 768 no AA，DX10

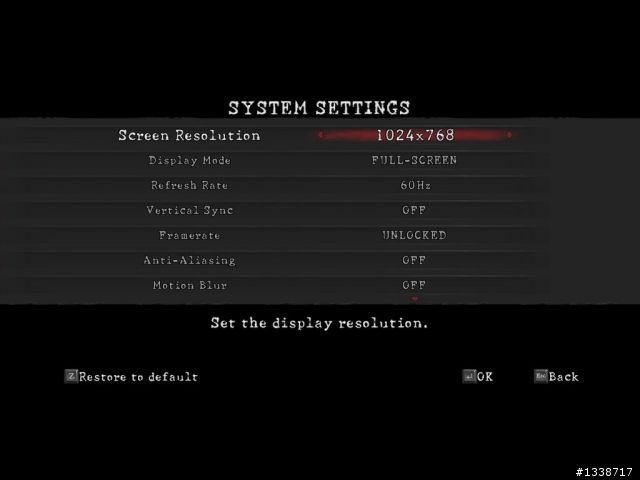

＊ Resident Evil 5（惡靈古堡5）：1024 X 768 no AA，DX9







--------------影片測試分隔線-----------------

E35 M1-M Pro效能測試看完，接著來試試高畫質影片硬解測試方面。

找了手上的高畫質影片，有AVI、MKV、MPEG 4格式，使用PotPlayer軟體、PowerDVD 10極致版來播放，也上YouTube網站觀賞BENQ高畫質宣傳影片，看看CPU使用率如何。

PotPlayer軟體播放阿妹演唱會的AVI影片，CPU使用率落在25％附近。



PotPlayer軟體播放720 P MKV影片，CPU使用率落在11％附近。



PowerDVD 10極致版播放MPEG4高畫質影片，CPU使用率落在25％附近。

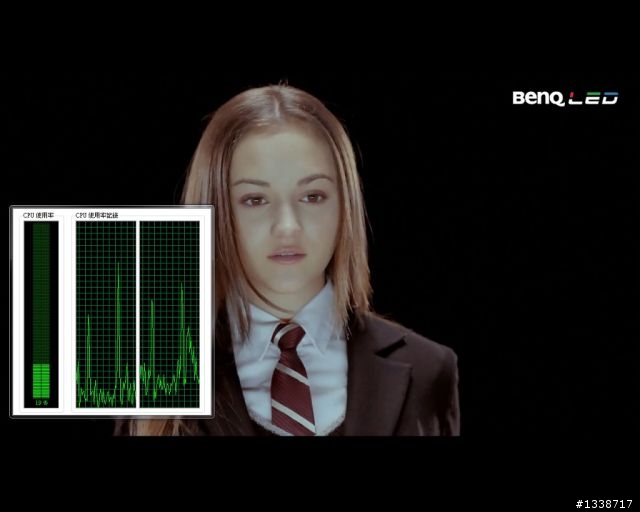

YouTube網站觀賞BENQ高畫質宣傳影片，CPU使用率落在19％附近。

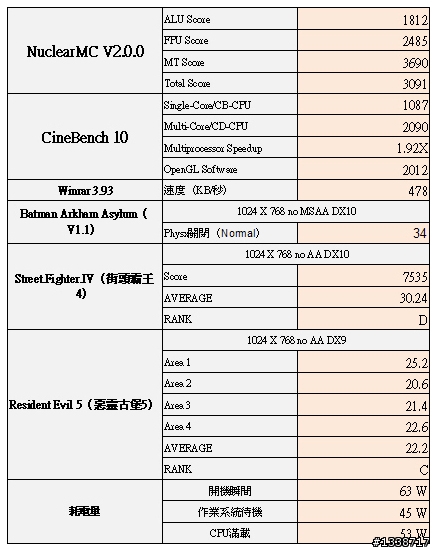

以上測試軟體的成績整理。





這部E35 M1-M Pro的系統總耗電量部分，我用變電家量測開機瞬間、作業系統待機、APU滿載模式，結果即使APU滿載情況下，系統總耗電量僅53W，看得出來省電優勢。如果開啟主機板或AMD省電功能，系統耗電量還可以更低。

這部主機的效能可以應付一般文書、上網、高畫質影片播放，如果拿給老爸來雙螢幕看股票，也很夠用。打電動的話，之前的DX9或10單機遊戲，解析度調低、特效不開，遊戲畫面還算流暢。

比來比去各款APU主機板，自己覺得ASUS出的E35 M1-M Pro是其中豪華小板，舉凡USB 3.0、SATA 6Gb/s、D-SUB、DVI、HDMI通通有，如果要外接一張顯卡來提高3D效能也可以。晚點把機殼內那張微星HD 4670挖出來試試，再來跟大家分享。
