[開箱] ASUS 五年保固 TUF 系列 SABERTOOTH Z87

ASUS The Ultimate Force 系列
特種部隊軍規主機板
品牌 Sabertooth 劍齒虎

從第一代 X58 開始，從晶片代號算的話
也差不多經歷了 P67/X79/Z77/AMD 990FX 系列
到現在配合 Haswell 的 Z87 也已經算是第六代
到了這一代也追加了M-ATX規格的 Gryphon(獅鷲 Z87 M-ATX)

The Ultimate Force 簡稱 TUF
主打強調耐用的操作設計和適合環境
配上軍規認證等級的用料以及良好的散熱 Thermal Armor散熱裝甲
對於追求穩定度的環境而言所設計的系列主機板



有別於一般消費版本包含ROG在內
TUF 最大的賣點是在全球銷售通道做 5 年保固(免發票或購買憑證註冊)



另外全新設計過的TUF Fortifier鞏固背板
強調可強化主板，有效防止主機板變形



本次入手的是LGA1150的 SABERTOOTH Z87 屬於ATX大板



和以往不同的彩盒設計，本次少了上開蓋的透明窗設計
改為比較低調的設計



主機板彩盒一樣可以清楚的看到屬於TUF特種部隊的LOGO

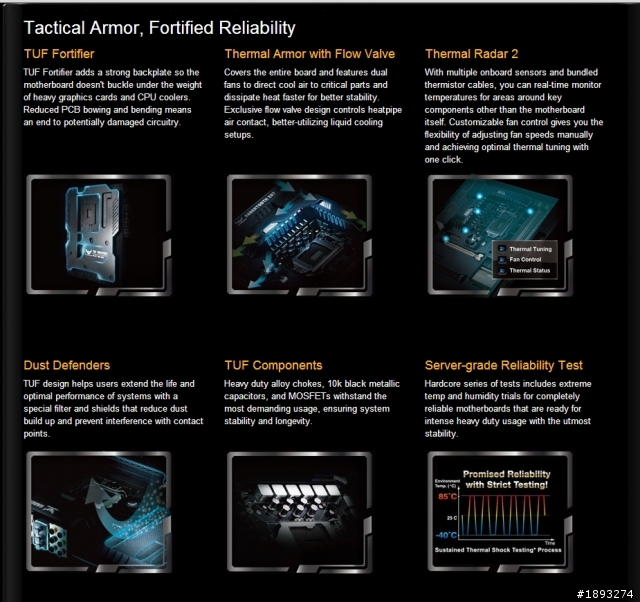

背面則是TUF系列主打的設計特色



散熱雷達/防護裝甲/散熱雷達/防塵設計。。。等

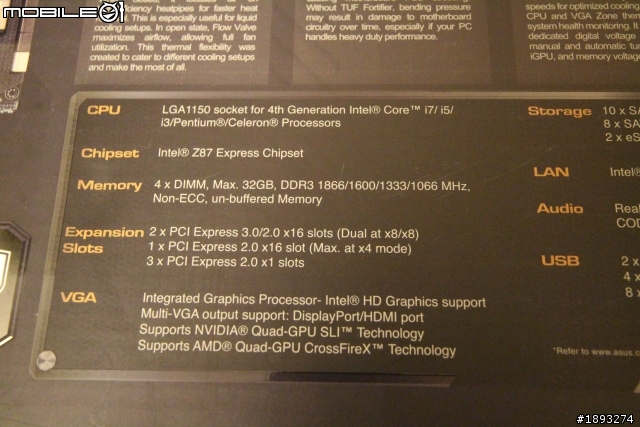

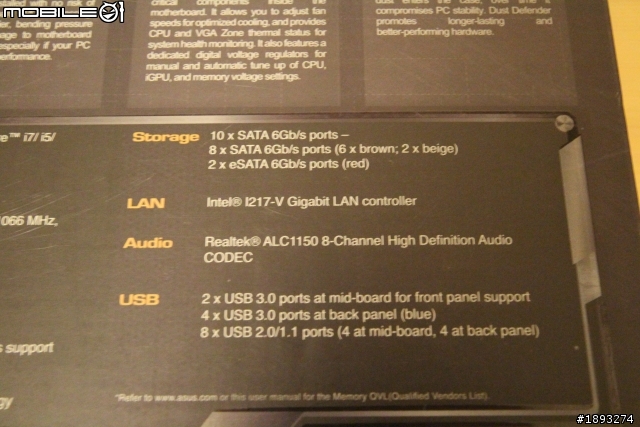

下方則是規格配置。。。等

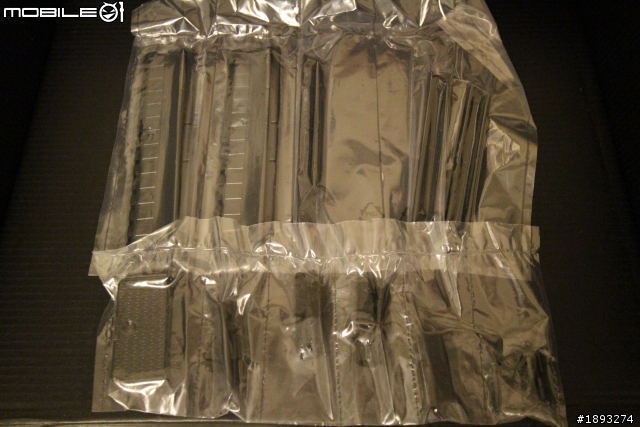

由於附贈的配件愈來愈豐富

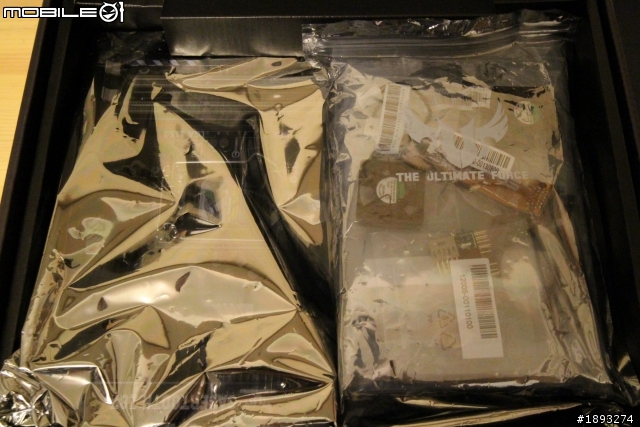

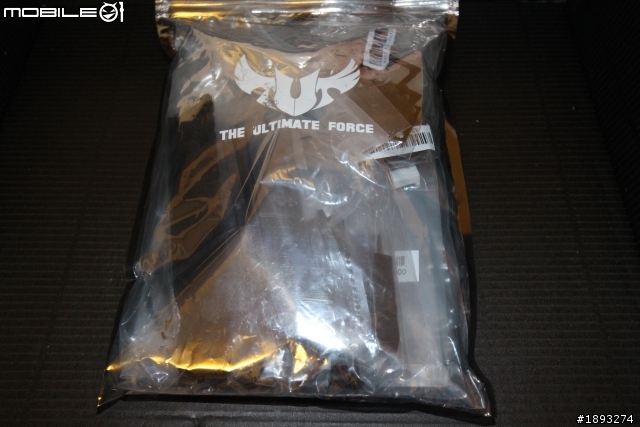

一打開盒子就可以看到一包厚厚的配件包

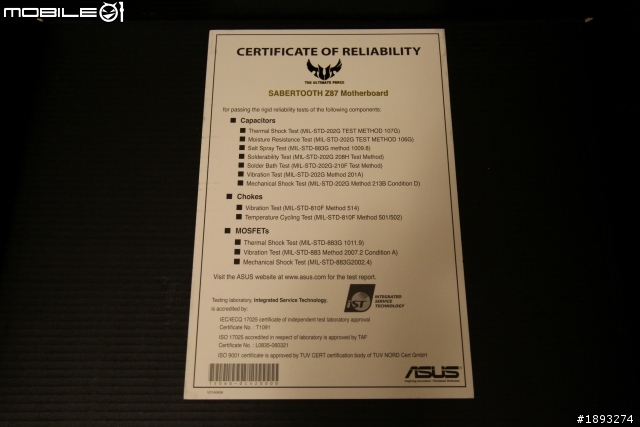

附有一張證明軍規等級用料由第三方IST – IC實驗室所承認的認證證書
Intergrated service technology
http://www.istgroup.com/index_tw.php

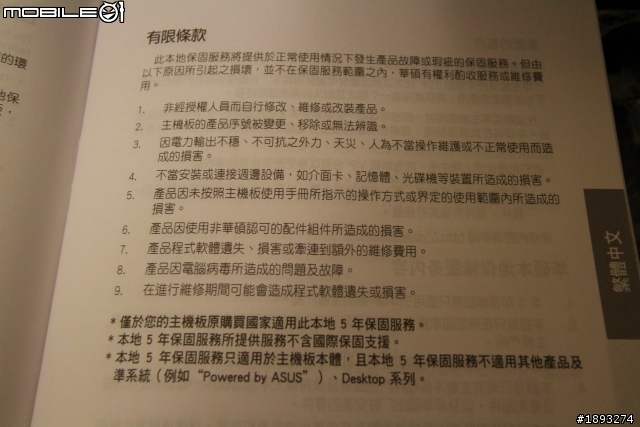

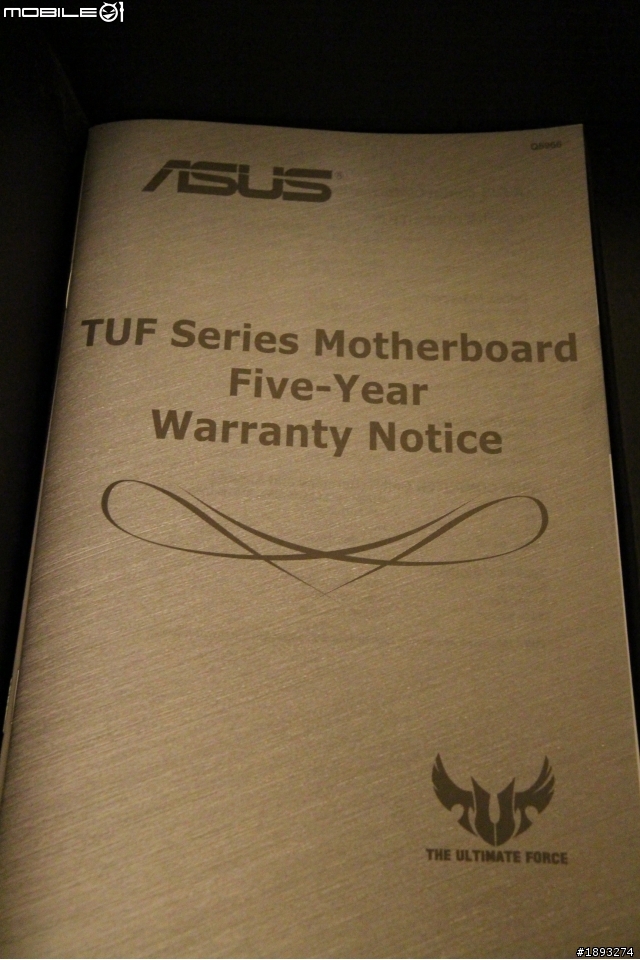

針對五年保固部分，也附上一本五年保固的但書條款讓使用者可以更加的清楚瞭解

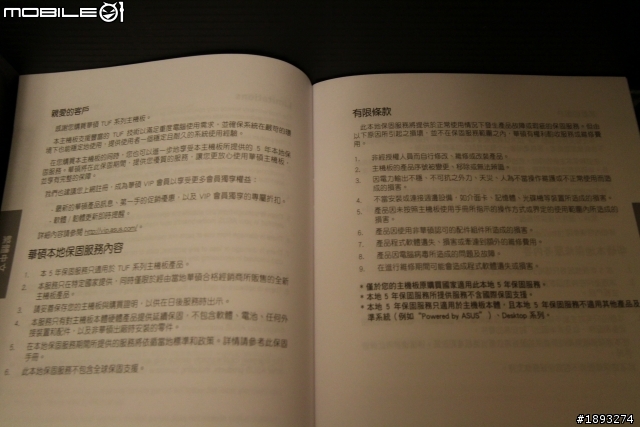

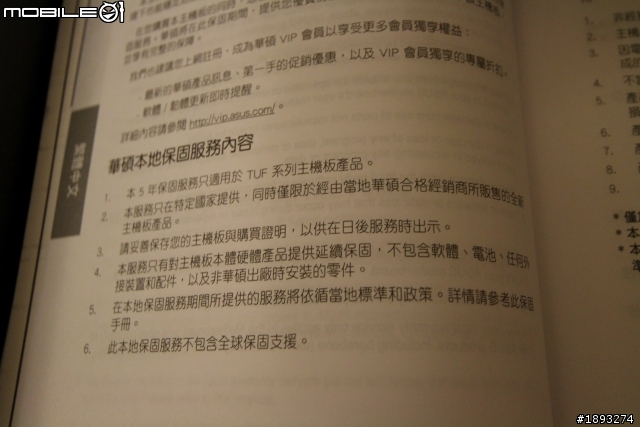

保固但書已經清楚記載，針對該型號銷售的通路國家
有不同的保固條款，不過在台灣確定是五年保固的

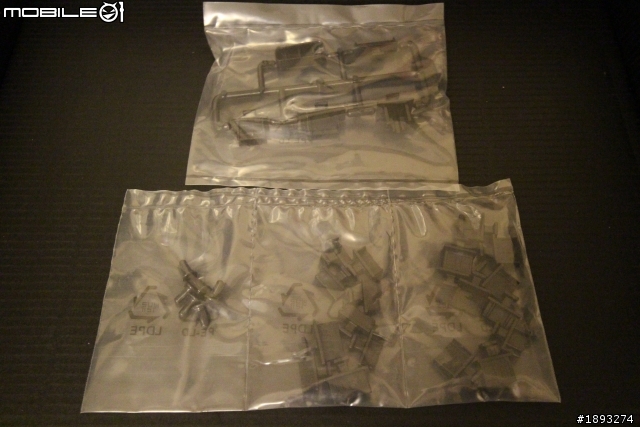

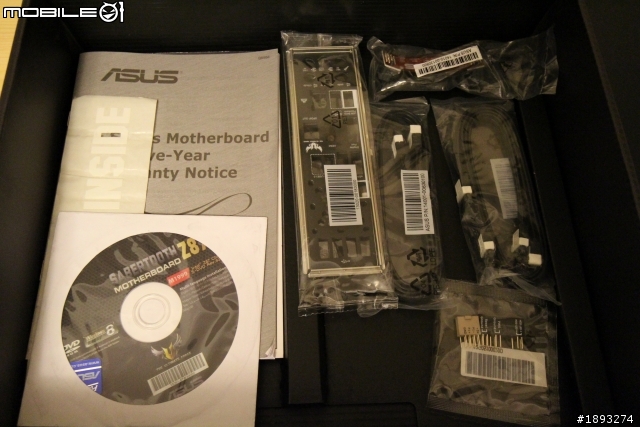

接下來看一下附贈的豐富配件：

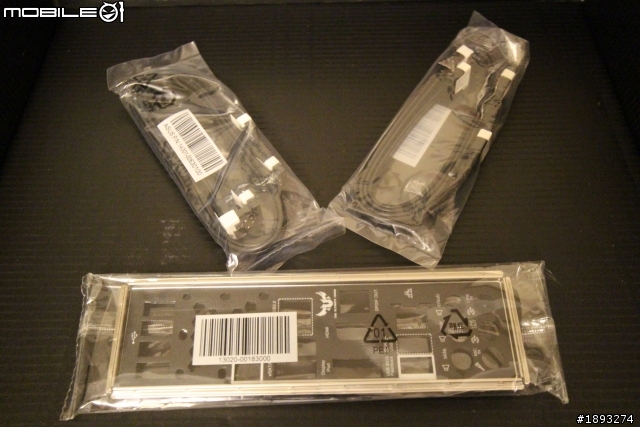

常用的標準配件：SATA排線/機殼擋板

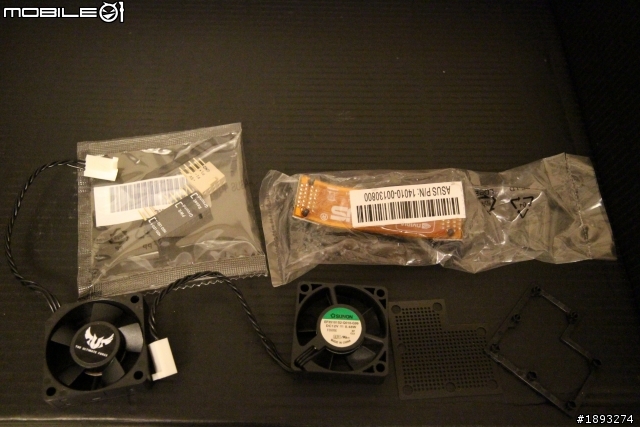

SLI 橋接器/機殼快速連接排針 Q-Connector
還有除塵風扇以及MOS輔助散熱風扇

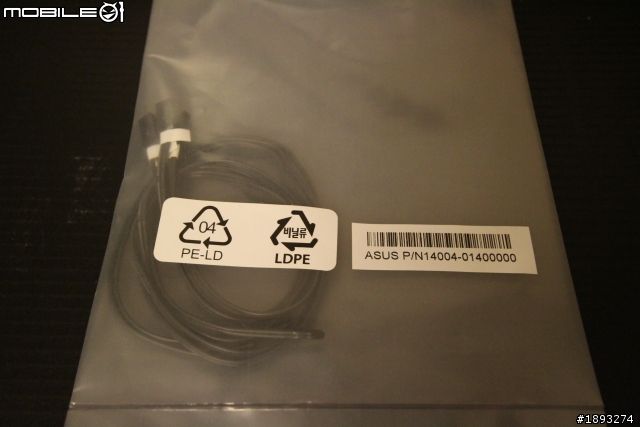

專屬的測溫線以及擴充插槽和各IO的防塵蓋

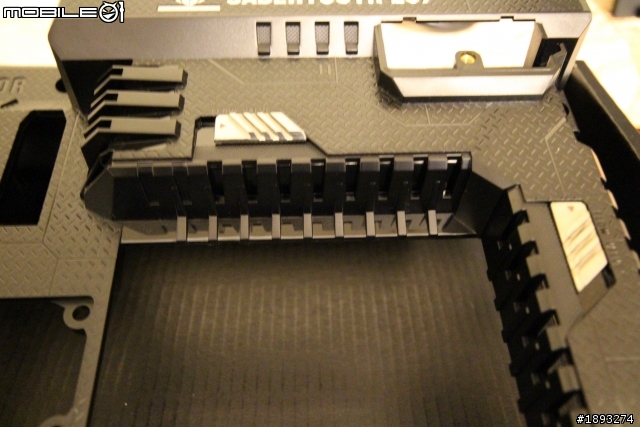

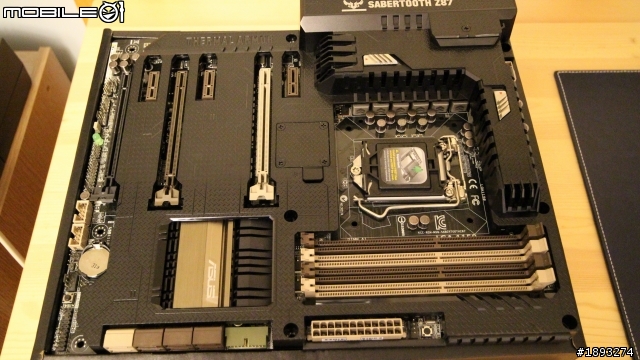

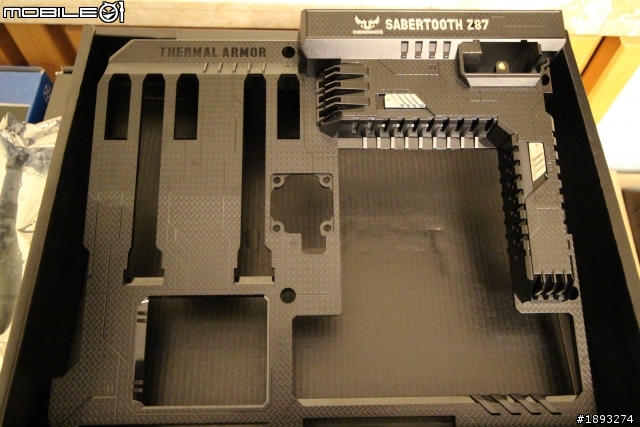

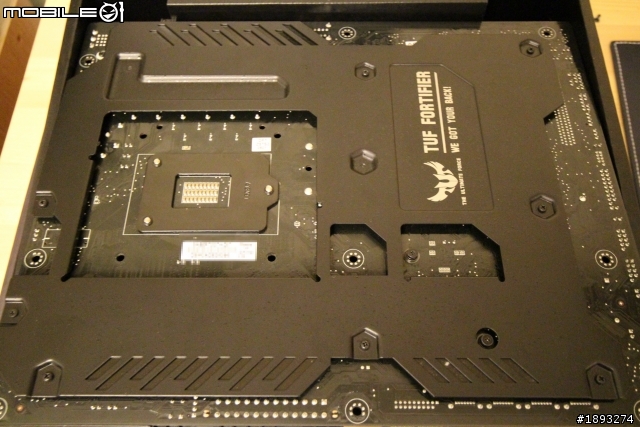

主機板預設出貨是有裝載 TUF Fortifier 鞏固背板




如果認為防護裝甲不需要的話是可卸除的

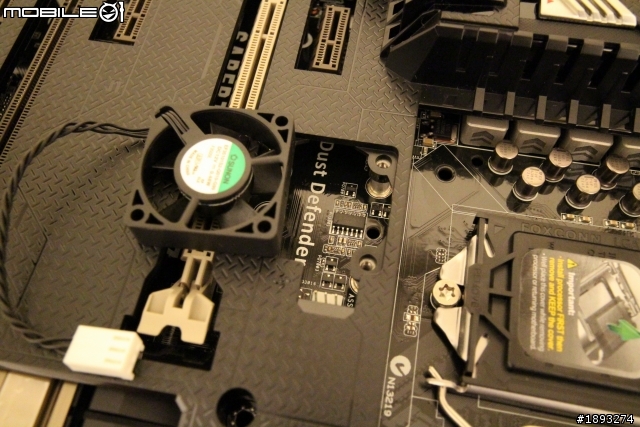

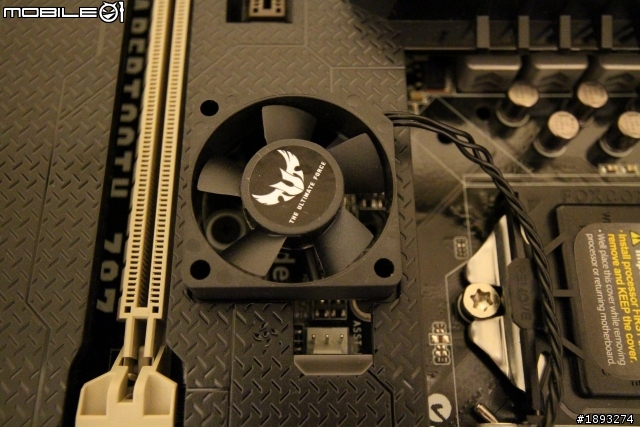

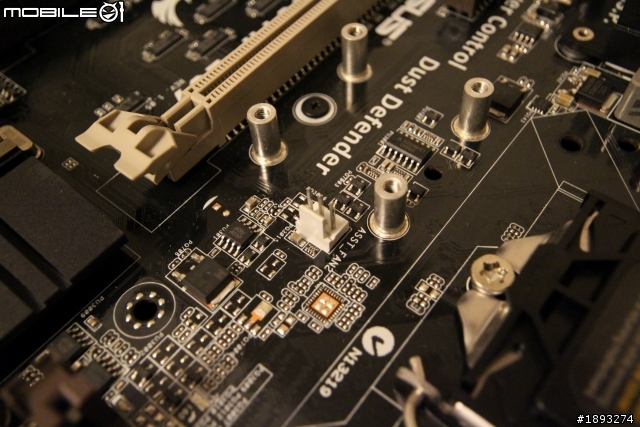

搭配防護裝甲中間的風扇可以提供簡除塵清潔的效果

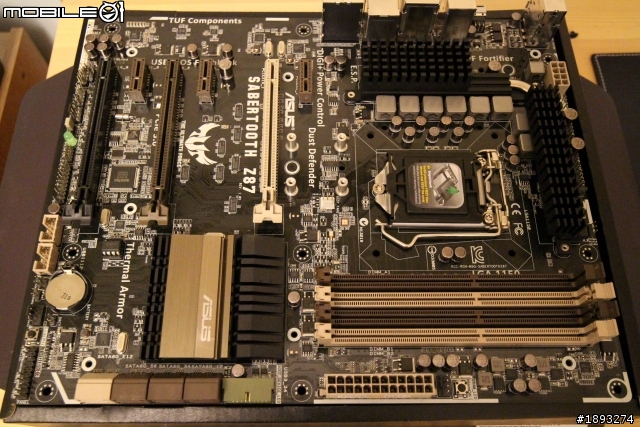

卸除 TUF 防護散熱裝甲後可以更清楚的看到主機板的用料和細部設計

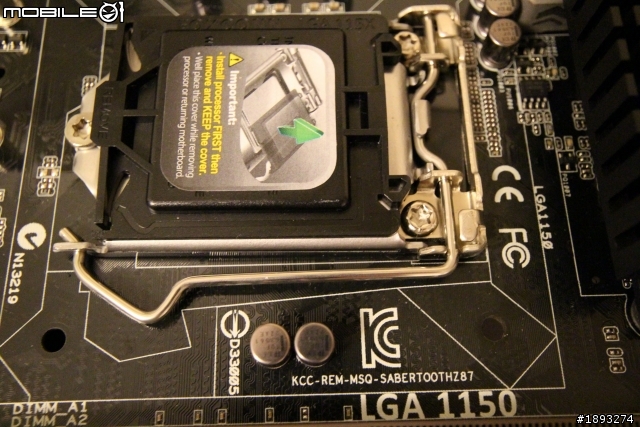

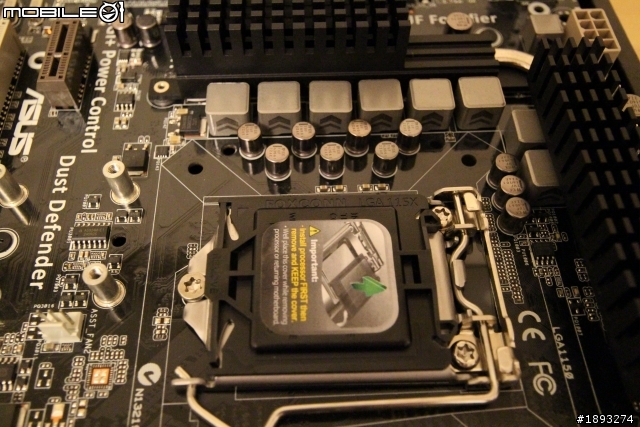

採用LGA1150腳位

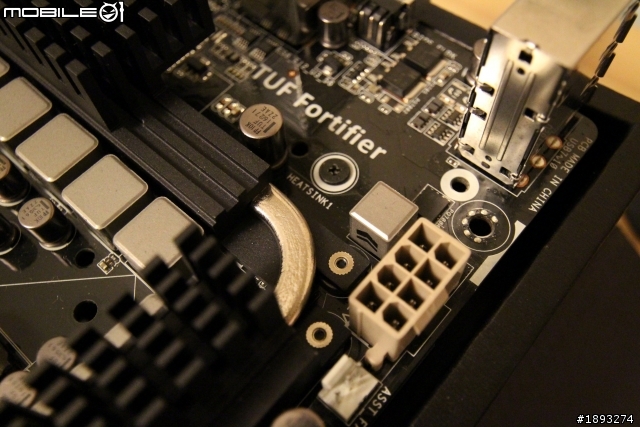

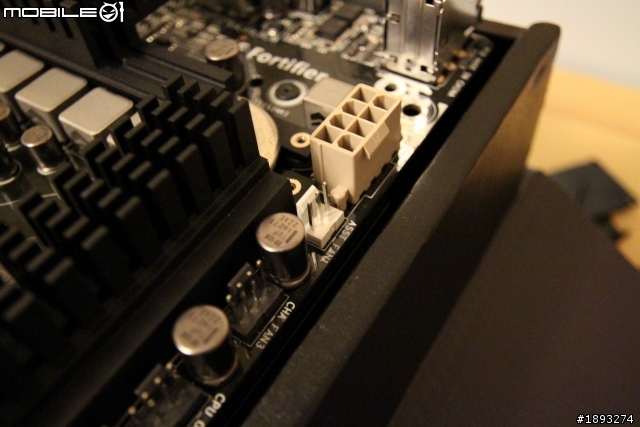

供電方面採用 8+2 Digital Phase Power Design 以及 8PIN EPS 輔助




提供高達8組的風扇接頭(CPU/機殼/輔助)

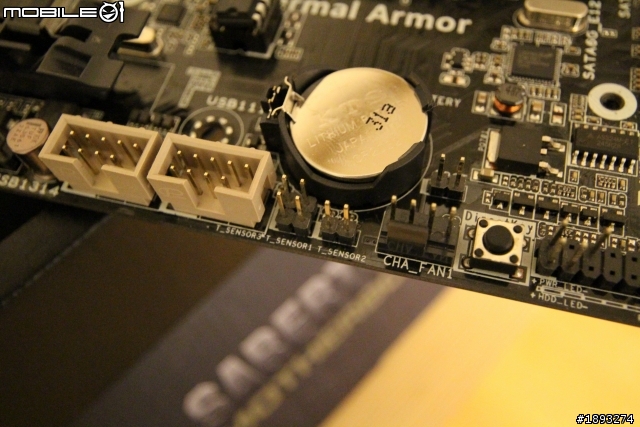

三組的熱感測器接頭以及

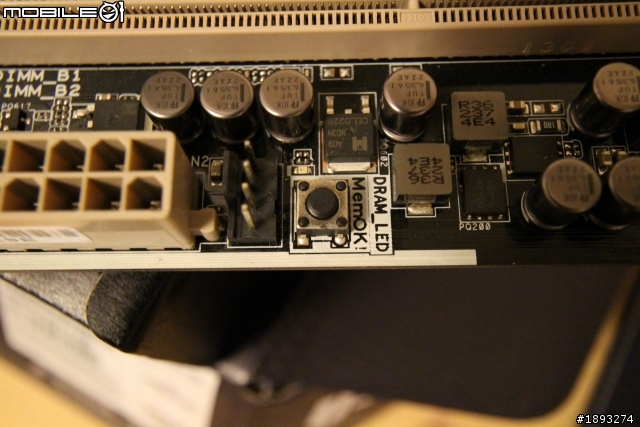

可以直接開幾近入BIOS的DirectKey 排針和按鈕及 MemOK! 按鈕

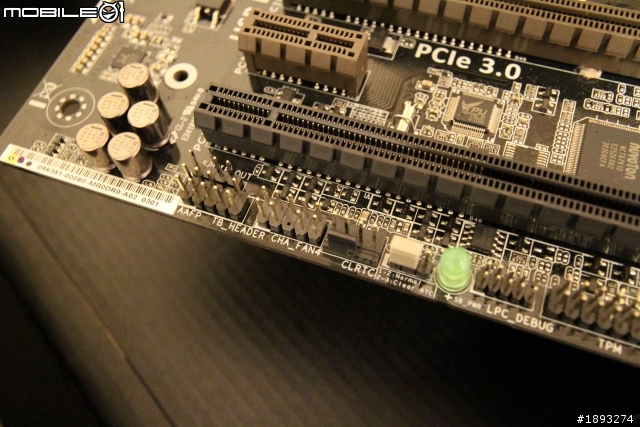

保留了傳統的Jumper/Clear CMOS設計，以及提供商用功能的 TPM 設計

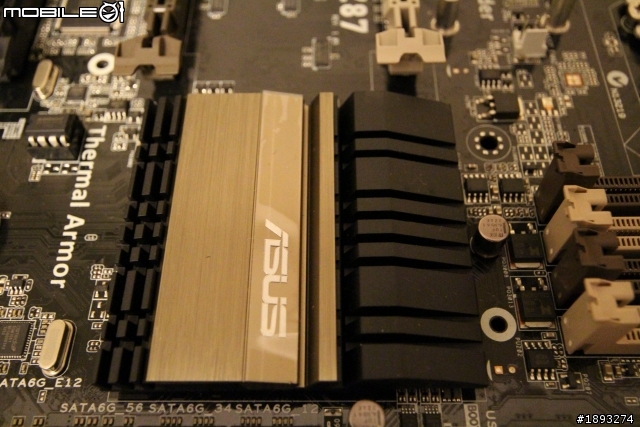

由於本身已經有TUF Fortifier散熱裝甲協助散熱
所以PCH的散熱片並未特別突出



擴充IO部分 Z87 提供了6組的原生內接SATA3
(另外兩組由第三方Asmedia ASM1061提供，共8組

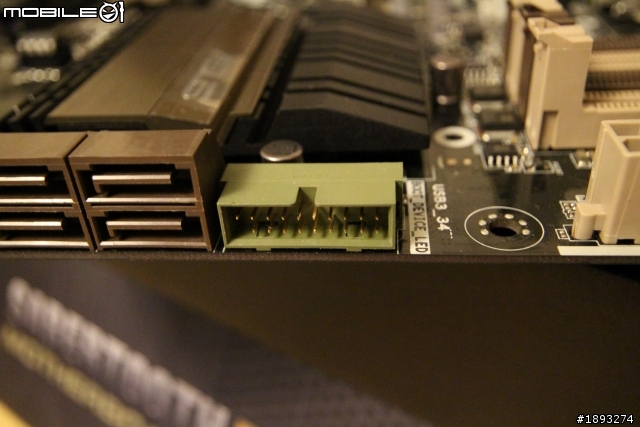

USB3.0 19PIN連接器採用平行設計，便於某些機殼內部整線安裝

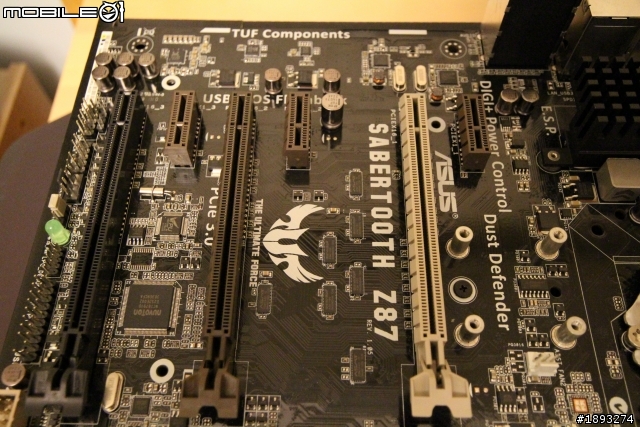

PCI-E插槽部分，提供 2 x PCIe 3.0+1 x PCIe 2.0以及3 x PCIe x1
並未搭載PCI設計

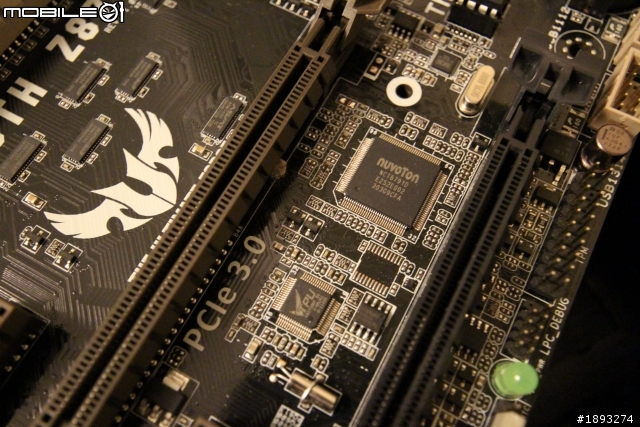

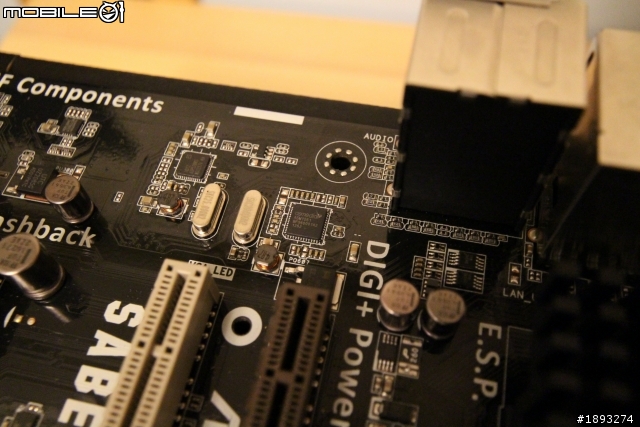

中間則是可看到NUVOTON NCT6791D提供各種溫度電壓監控訊息的控制晶片

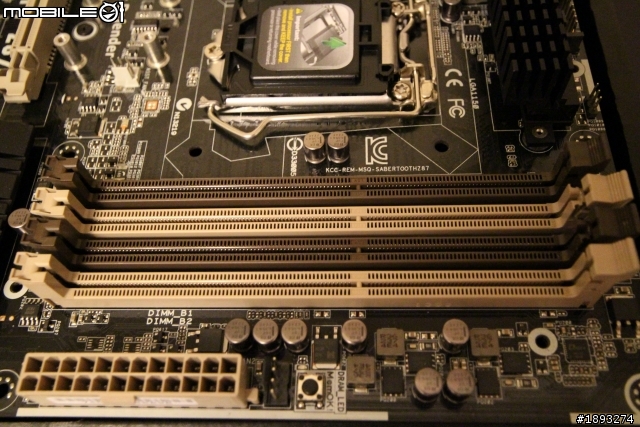

記憶體目前支援最高 MAX 32GB, DDR3-1866 原生設計

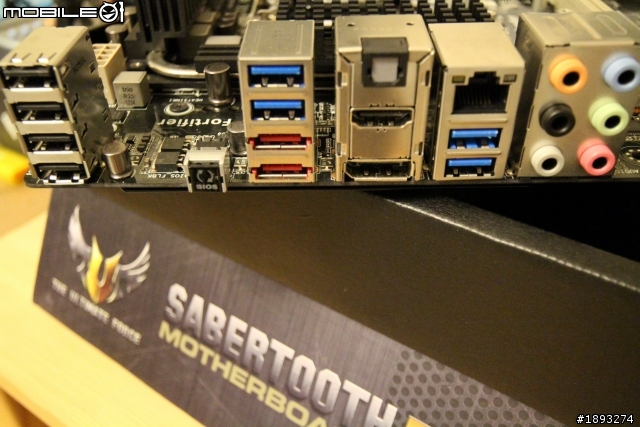

後檔版IO也提供了豐富的介面：
DisplayPort/HDMI/eSATA /4 x USB 3.0/4 x USB 2.0
USB BIOS Flashback Button 以及 Intel® I217V 有線網路

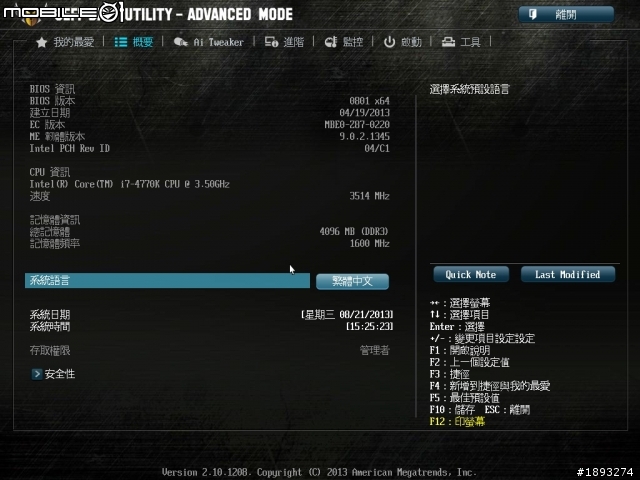

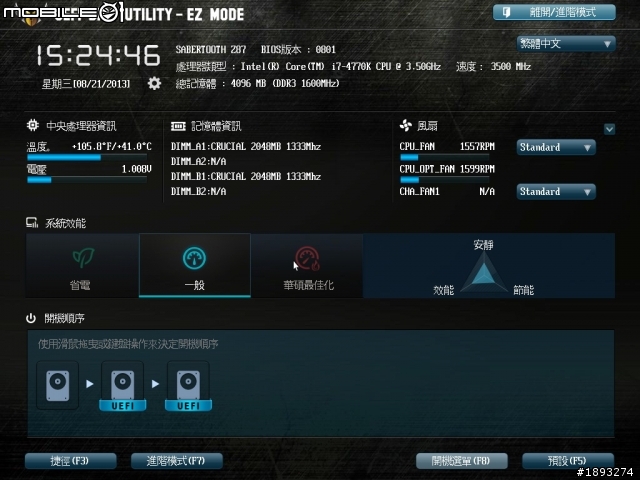

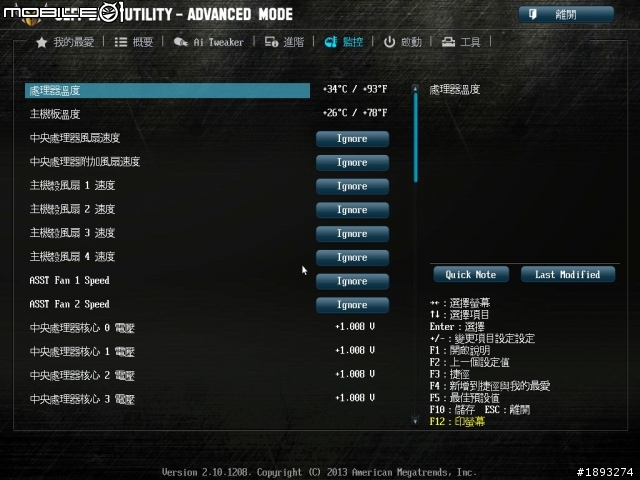

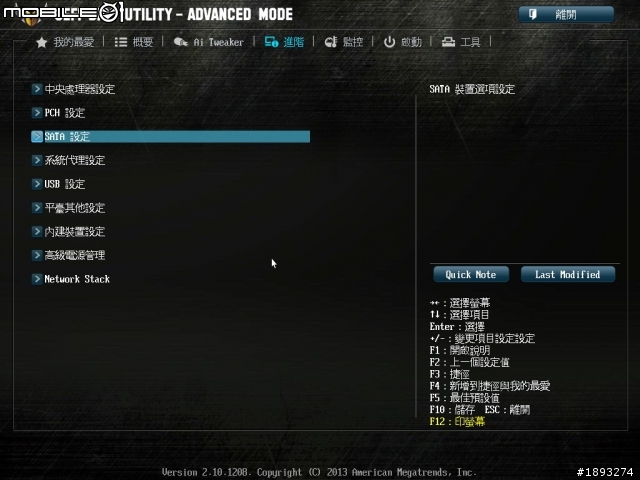

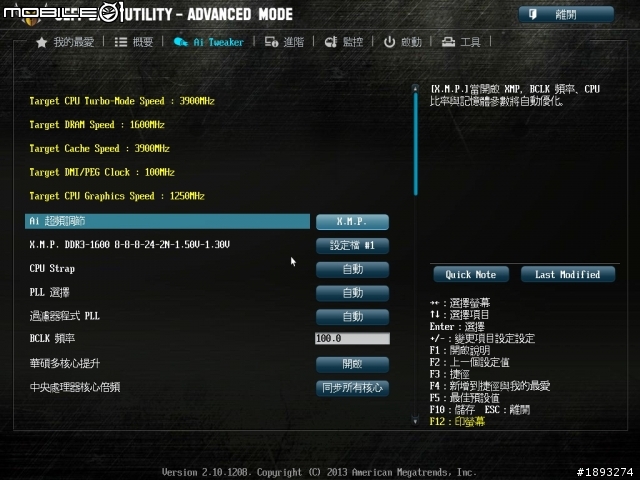

按下DirectKey開機就可以直接進入TUF配色專屬的BIOS介面

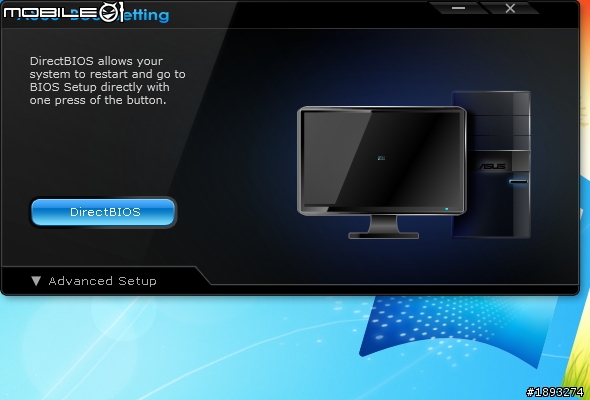

配合 ASUS Boot Setting 可以達到 Fast Boot 的效果

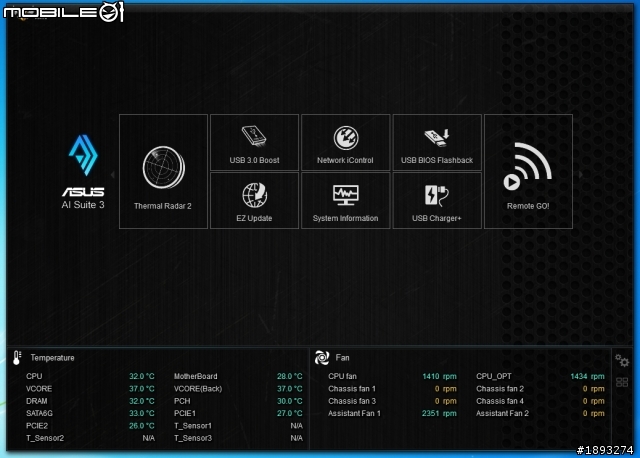

搭配 AI Suite 3 可以進行多種的微調

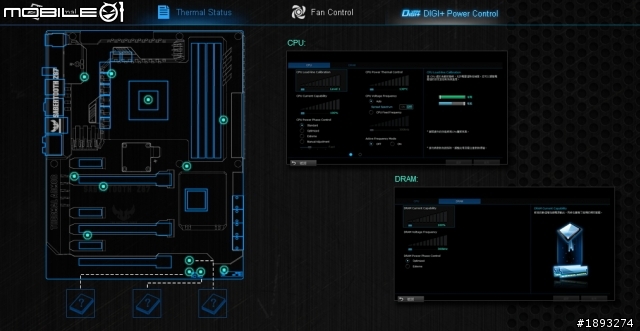

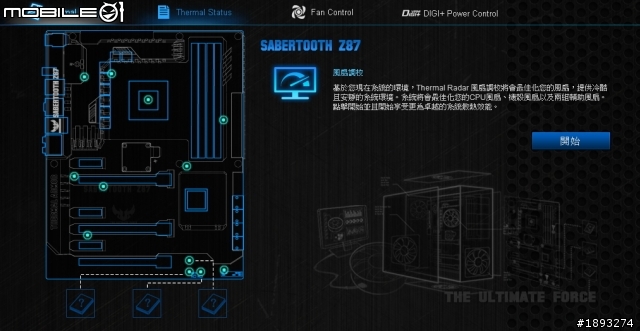

搭配TUF的賣點 Thermal Radar 2 - 熱敏雷達
可以針對不同區域做不同的溫度監控和散熱的調教

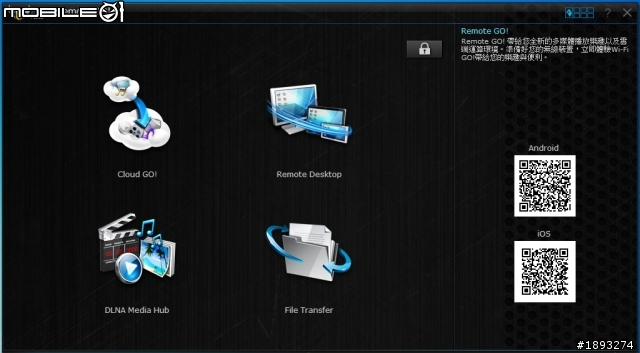

Remote GO! 的部分提供無線環境下的遙控操作系統

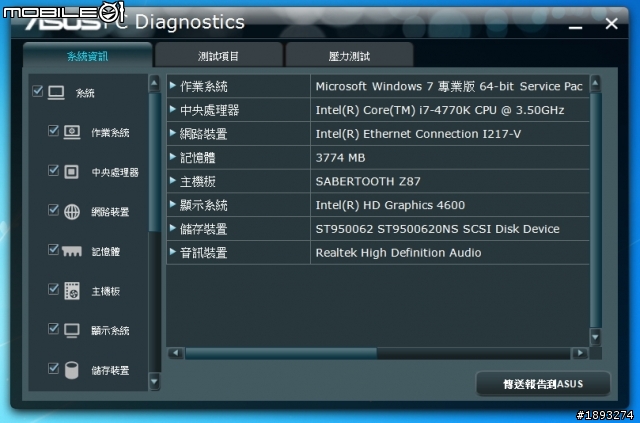

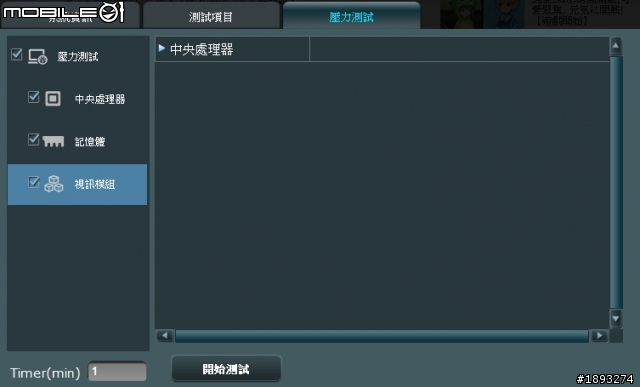

ASUS PC Diagnostics 提供硬體配備的診斷和壓力測試




本次搭配的是 Core i7-4770K

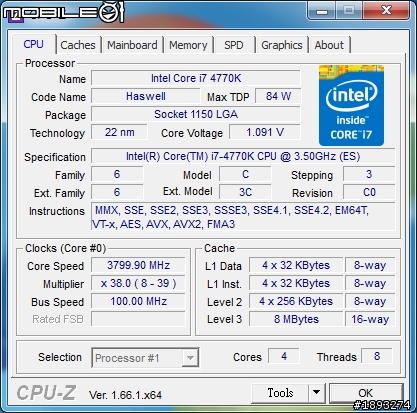

CPU-Z

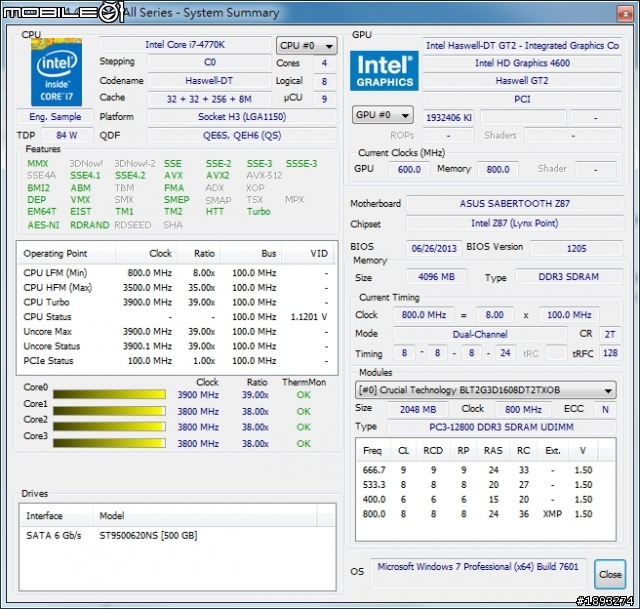

HWiNFO64 Program



最後簡單測試一些常用的BENCHMARK

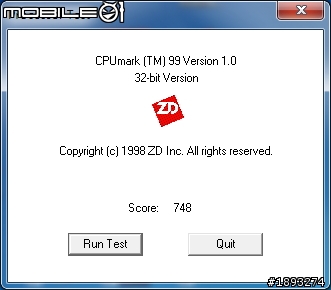

CPUMark99

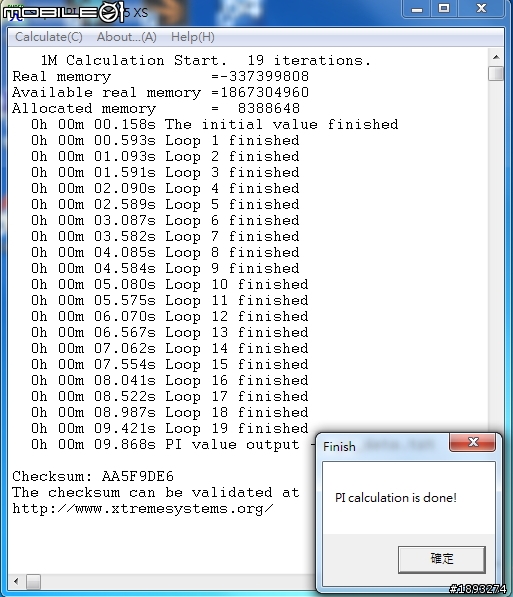

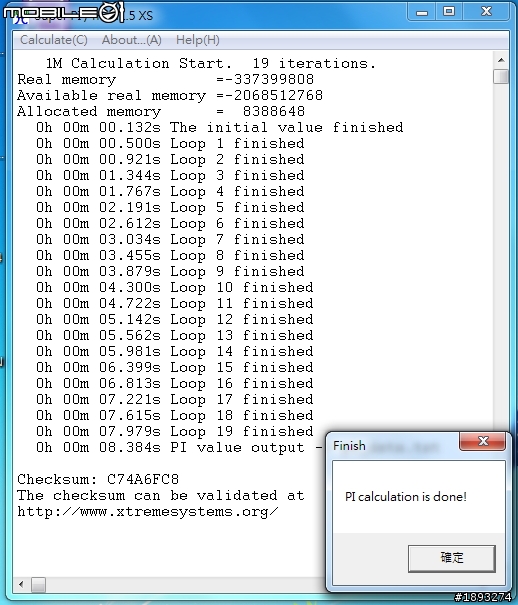

SuperPi Mod

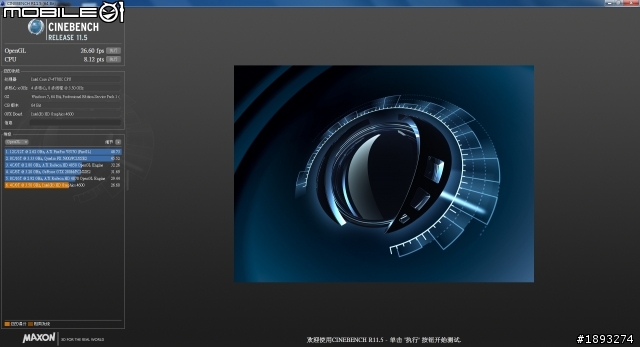

CINEBENCH

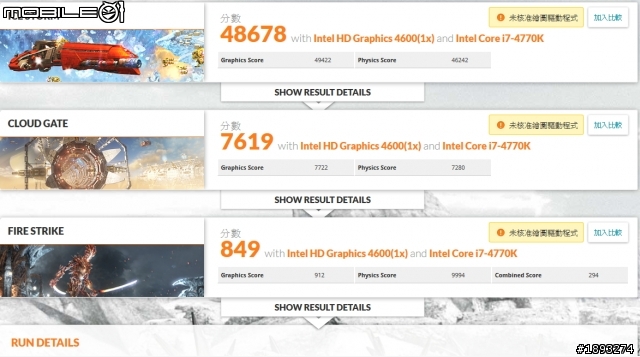

3DMark13



超頻部分，TUF不光主打穩定運作和長時間保固
針對喜歡微幅超頻的使用者一樣是輕鬆勝任






結束：：

ASUS Sabertooth 劍齒虎軍規等級系列的主機板
在市場通路上銷售已經有一段時間，價格也很穩定
且提供長達五年的保固

最近更是在MicroATX 動作頻頻
除了已經銷售的 Gryphon(獅鷲)
接下來也會陸續看到非超頻晶片組的版本
低階版本的 VANGUARD B85
主打商用市場的低階入門5年保固軍規選擇
希望在定價可以在更親民一點

如果出一張五年保固的 TUF 的 MINI-ITX 似乎也是不錯？？？

如果喜歡追求配色搶眼和OC/Gaming的使用者玩家
應該會是以ROG為優先考量

一般消費性使用者則會選擇一般4年保固的版本
Deluxe/Pro/-C/...etc

如果喜歡較長保固期限的使用者，久久才更換一次硬體
以及需要良好的整體散熱運作搭配和追求穩定度
追求 ASUS TUF 系列 5 年保固
一次到位是可以很值得考慮的採購建置清單

以上是關於ASUS最新 TUF ATX SABERTOOTH Z87 的開箱分享
