PCI Express 老師，你有4條身材我不懂

各位同學，有人知道
X1 是插什麼嗎? 其實我不懂啦
X4 是插什麼嗎? 我聽說轟動一時的PCIE SSD 就是插X4那個位子?(不知對不對)
X8 是插什麼嗎? 我只知道好像是獨立音效卡也會用到這種卡帶插 (卡帶..紅白機時代聽過的，懷念阿~~~~)
X16 是插什麼嗎? 這個大家應該都知道是插入獨立顯示卡，不會還有什麼用途嗎??

各位同學，還有什麼有我不懂的常識或知識，希望同學可以分享(希望有照片可看)，讓我懂一懂囉

謝謝各位同學的愛心

PCI Express 老師，你有4條身材我不懂

現在好像X8好像可以專門拿來用

PCI Express 老師，你有4條身材我不懂

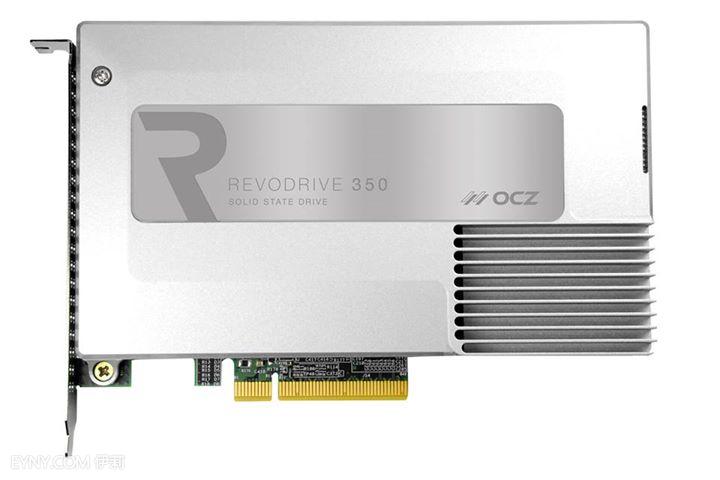

OCZ RevoDrive 350 採用PCI-Express x8介面，所以再不受限於SATA的速度瓶頸，搭配SandForce SF-2282控制器以及Toshiba 19nm NAND Flash，搭載了OCZ獨家的VCA 2.0虛擬層技術，共提供240GB、480GB以及960GB三款容量。

2014-11-04 22:33 #1

文章關鍵字

PCI Express 老師身材

Kenny_Din

6985分

2樓

Kenny_Din

個人積分：6985分

文章編號：52991530

PCI Express 是介面有分 PCI Express 1.1 PCI Express 2.0 PCI Express 3.0

就像是USB1.1 與 USB2.0 一樣插槽長一樣但頻寬速度不一樣

X1 X4 X8 X16 指的是通道數通道越多插槽的寬度就會越長就像你列的圖一樣

你把他想像成記憶體的雙通道並排變成直排結果就變長了

PCI-Express 2.0 X1的頻寬是雙向5 GT/s = 500 MB/s

PCI-Express 2.0 X4很簡單就是 500*4=2GB

lf2net4589

274分

3樓

lf2net4589

個人積分：274分

文章編號：52994379

總之x16所有的都能吃
x8可以支援x8 x4 x1

sasamisami

5010分

4樓

sasamisami

個人積分：5010分

文章編號：52994736

目前PCI-E有分16X、8X、4X、1X
並向下相容

也就是16X插槽可插
16X、8X、4X、1X
8X插槽可插8X、4X、1X
4X插槽可插4X、1X
1X插槽可插1X

目前以16X和1X插槽最常見

16X通常第一條是取代AGP插顯示卡
第二條是多用途兼用
16X、8X、4X、1X
4X則以SSD最常見
1X則是取代PCI和ISA
成為一般擴充卡
凡是USB(2.0或3.0)、1394、
網路(有線或無線)、音效、電視、
PATA、SATA(2或3)、RS232、
RAID、其它專業擴充卡...等
都是用PCI-E 1X

別叫我牛肉～

2723分

5樓

別叫我牛肉～

個人積分：2723分

文章編號：53007332

有個古老的東西好像是PCIX

可是好像消失了

相機有一種奇妙又難以抗拒的吸引力...........

qxxrbull

188分

6樓

qxxrbull

個人積分：188分

文章編號：53007424

別叫我牛肉～ wrote:有個古老的東西好像是PCIX 可是好像...(恕刪)

更早以前還有VLB哩
PCIX 現在在一些工業電腦伺服器的板子上好像還找得到

aloec

337分

7樓

aloec

個人積分：337分

文章編號：53010909

sasamisami wrote:
目前PCI-E有分1...(恕刪)

嚴格來說基本上pci-e都互相相容只是大多數廠商都有做防呆的設計很少後面沒做防呆的
以樓主這張po的這張主機板上面的pci-e x4後面沒有做防呆想插顯示卡也行只是速度會只有跑x4而已
早期sli顯卡會強制跑x8+x8速度的時候 pci-e x8介面都會做成沒有防呆設計不然顯示卡插不上去

這四種介面裡面x8的插槽相對比較少見一些大多數x8介面的卡都會直接插在x16的插槽上
x4介面的比較常見的是SSD 雖然pci-e介面的SSD也不是很普及化就是了噗
x1的話就像樓上說的取代pci來用所以現在的一般擴充介面卡會以x1為主
x16介面的話幾乎都是插顯示卡居多所以有些人會以為x16介面只能插顯示卡...
