[測試] SSD X25-M G2 160G 6顆在 SB850 / ICH10R / P55 / SB710 / Dell PERC 6i 上的測試

---------------------↓玩弄了一個來月的心得---------------------
在一個來月後(其實一共也才用了三十來個小時)，6顆SSD都共寫入了約600~800GB的資料，
完蛋，再拿出來試，變慢啦！！！
請參考這篇，不然都在同一版面，圖片太多太亂了
我的 SSD X25-M G2 在 XP下寫入效能變差啦

要買的先忍忍可能比較好喔



----------------------↓之前測試--------------------------------------
六張送貨單

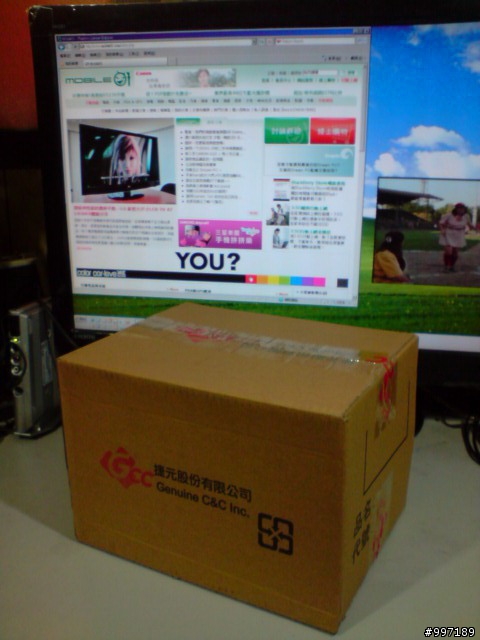

待宰的箱子


拆啦

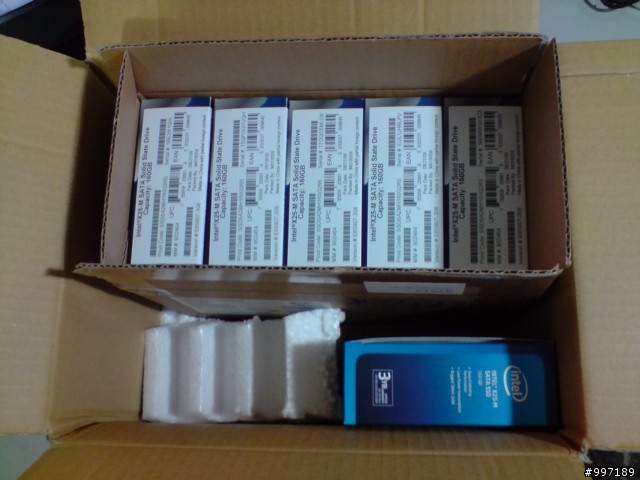

小箱子裡面還有

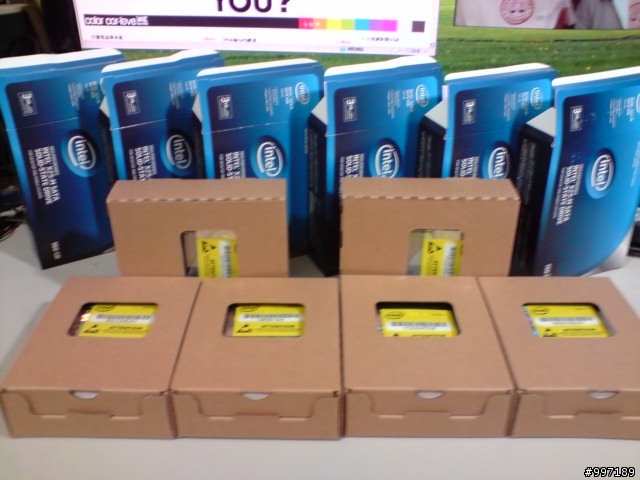

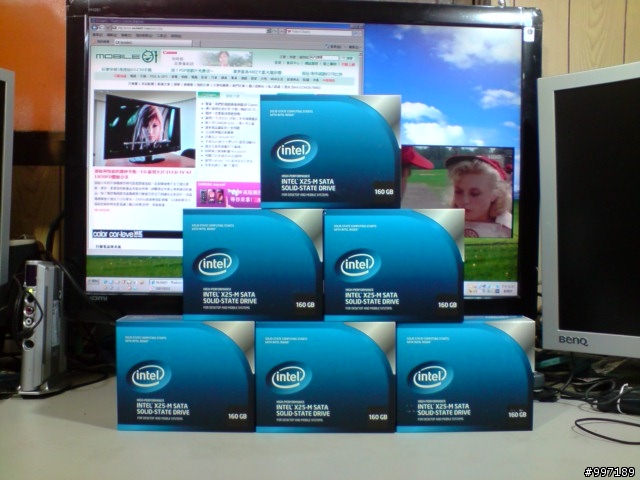

疊一下

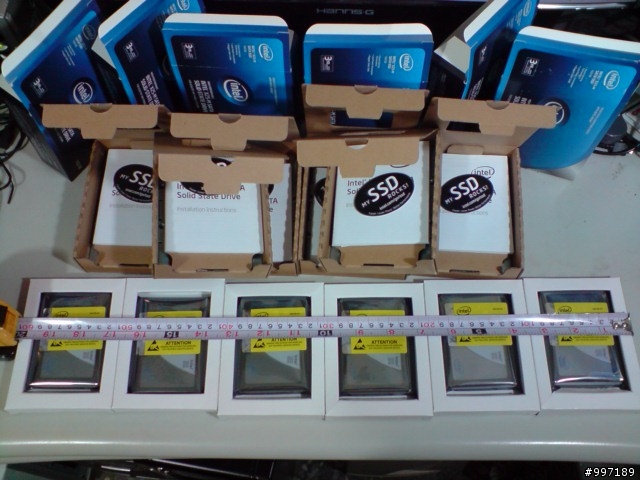

排排站

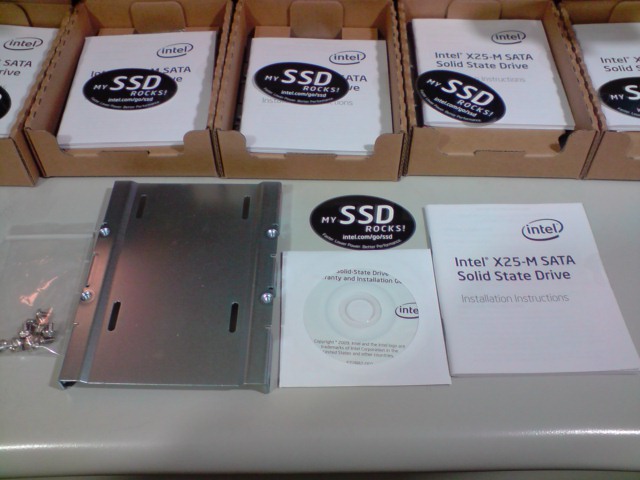

配件(楕圓形那張是貼紙)

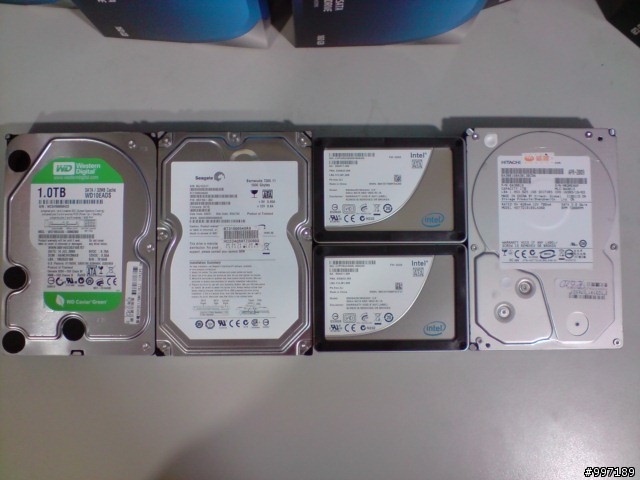

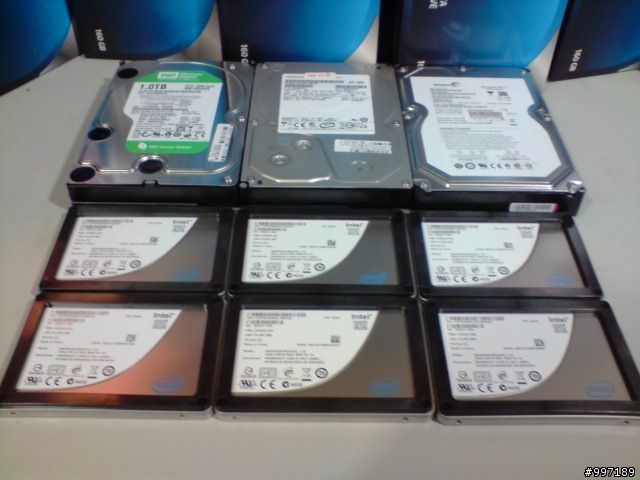

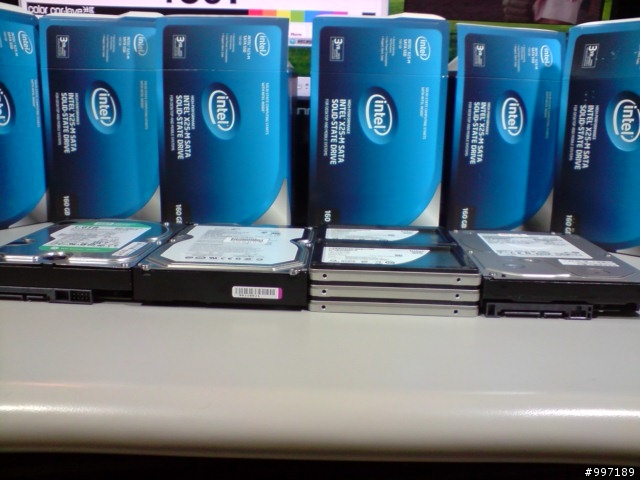

和3.5吋硬碟比看看

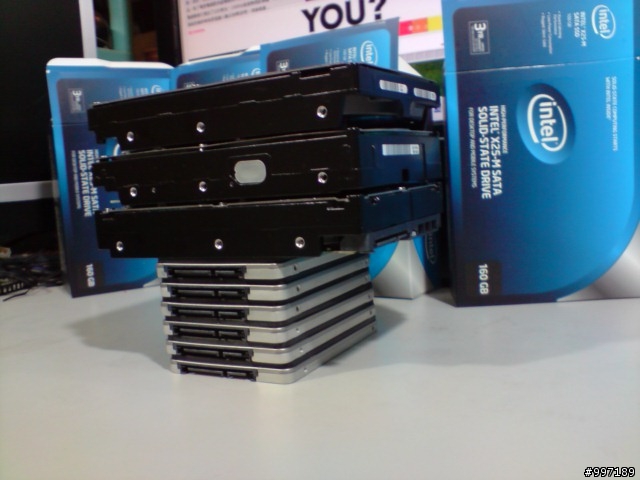

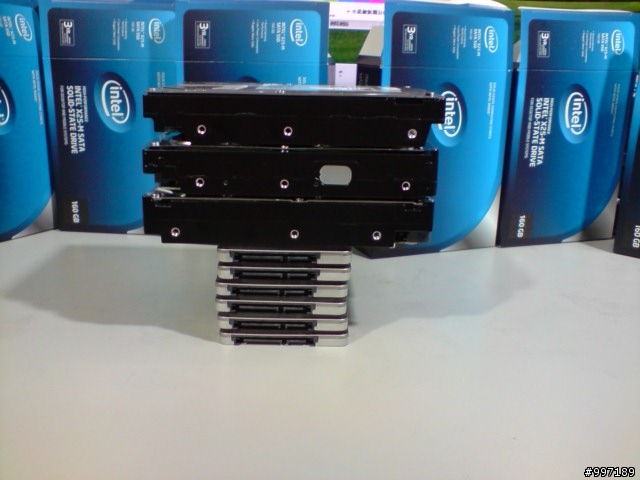

疊疊樂



換個位置疊



待新住戶進住的主機

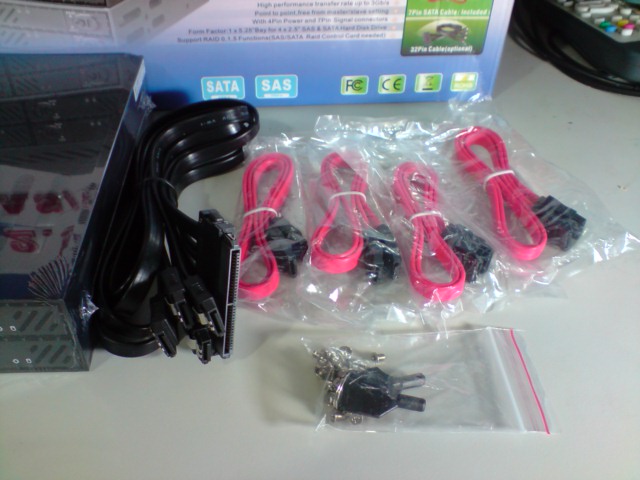

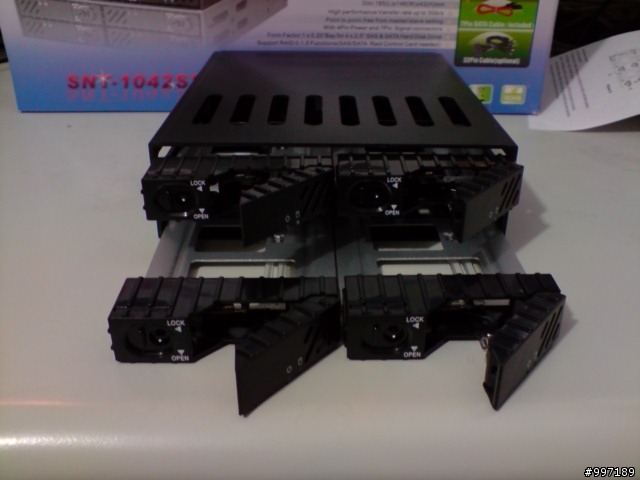

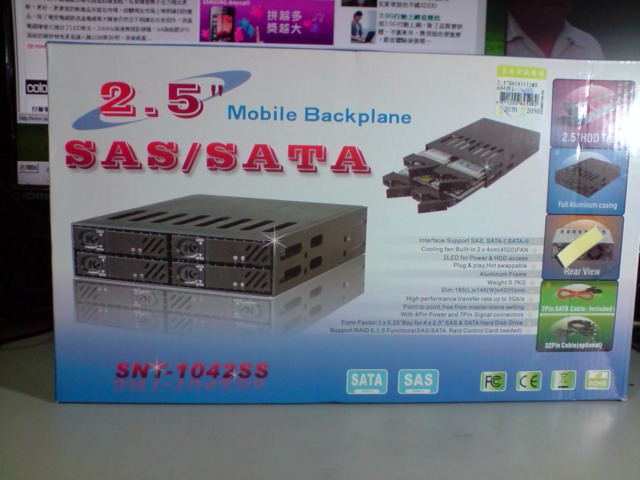

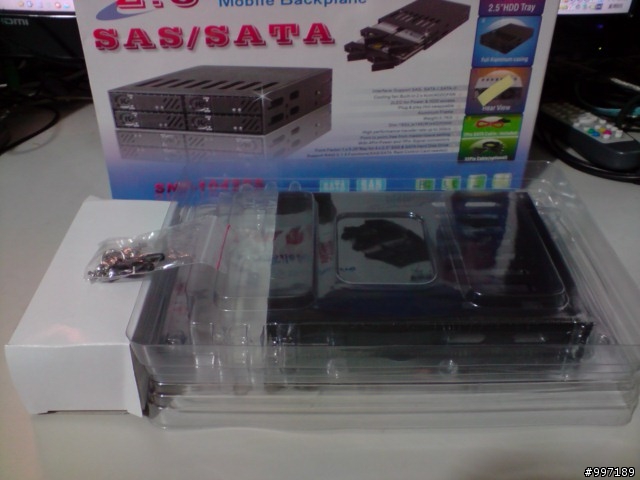

只買到一個的SNT-1042SS(在建國商場上的多樂米買的，竟然比Y拍上的還便宜一點點)





為了能多接幾顆1TB硬碟來定期備份資料，所以買了這個

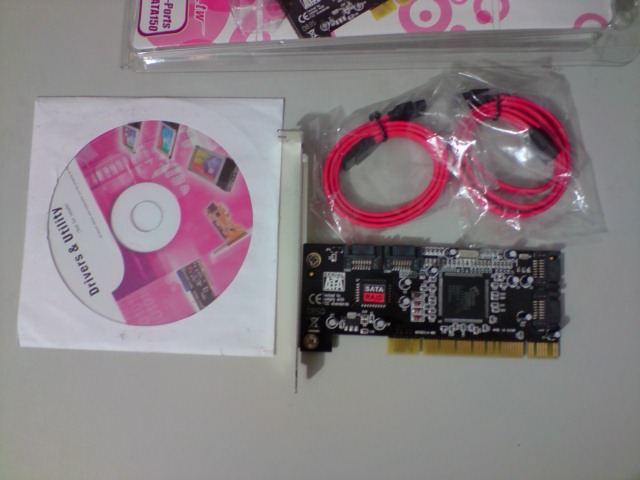

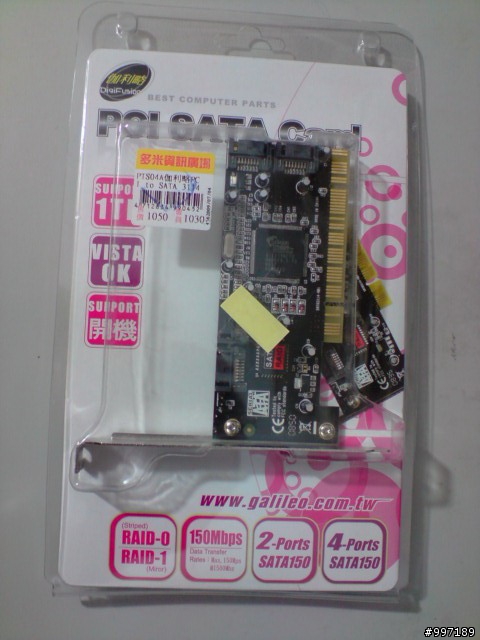

便宜的SATA*4的伽利略PCI SATA卡 Silicon 3114

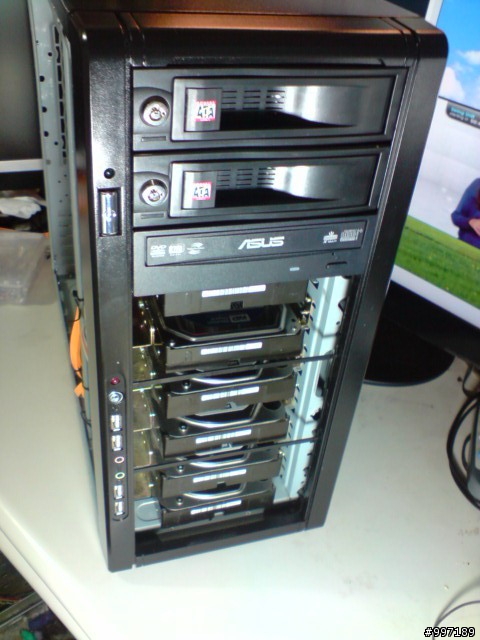

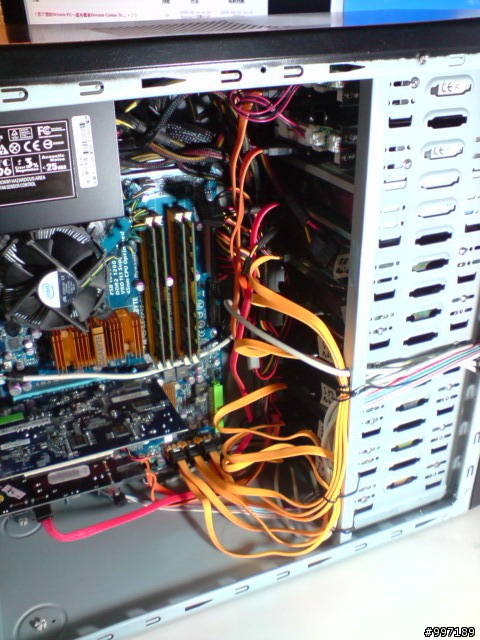

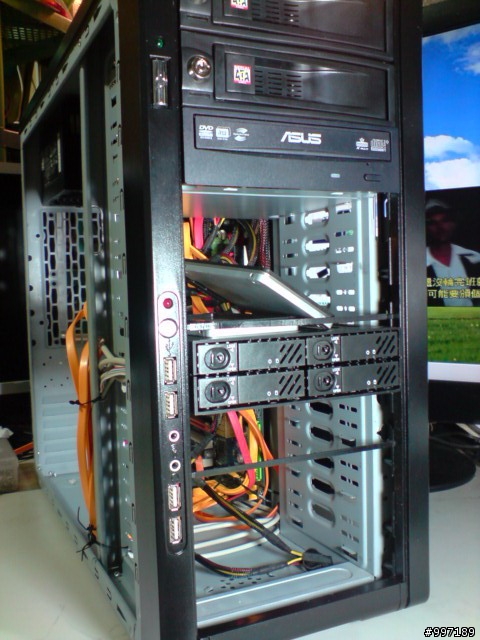

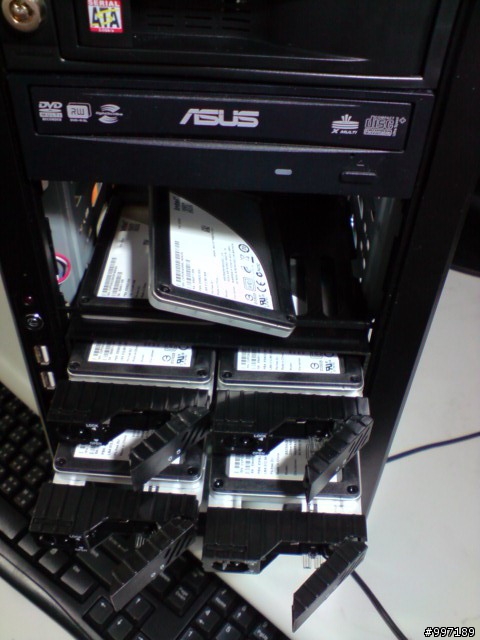

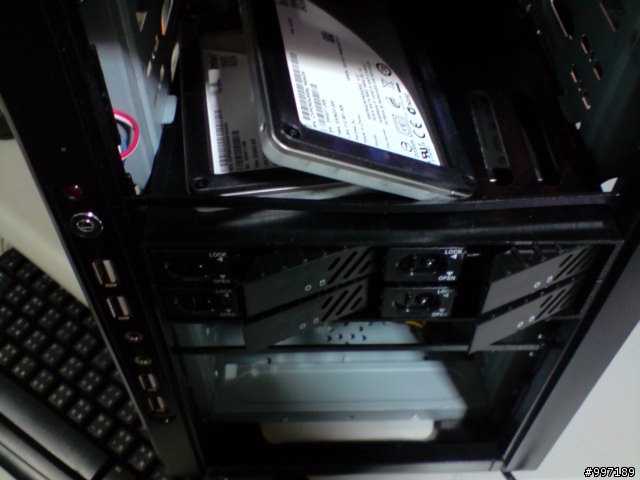

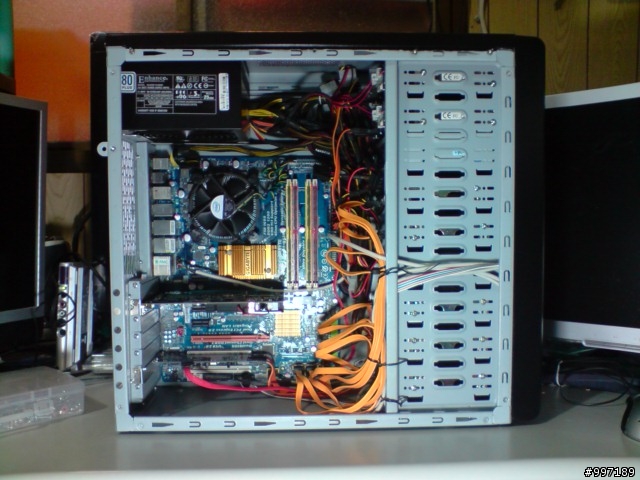

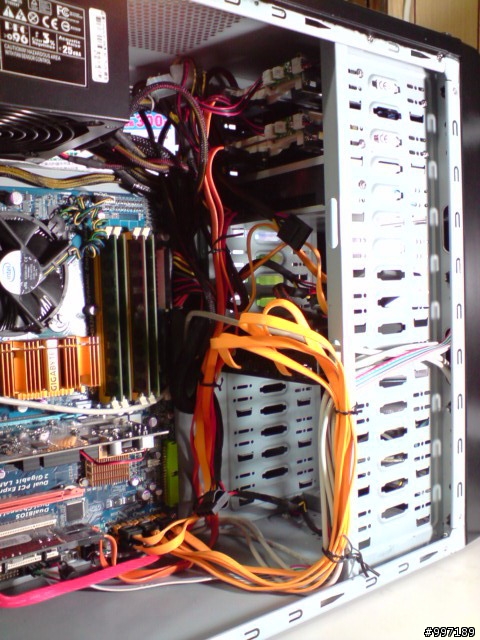

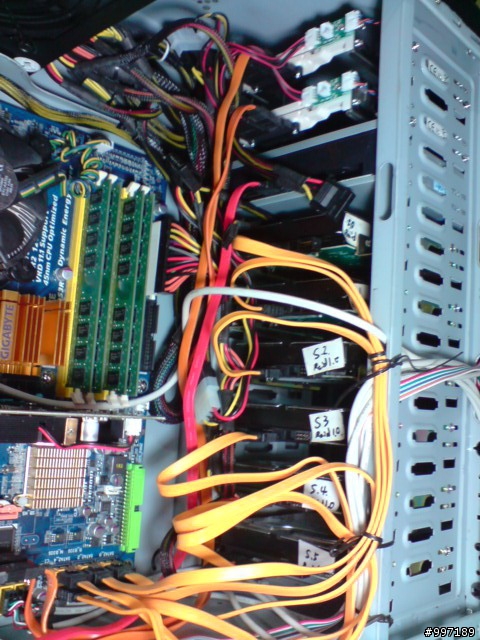

經過一番協商，終於把舊房客請出去，請新房客進住囉！

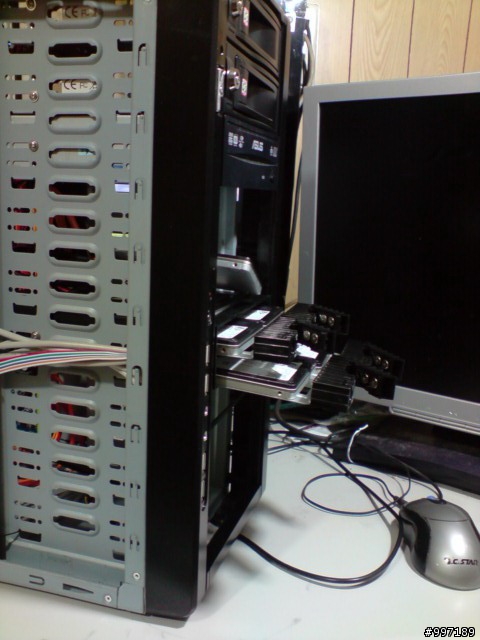

還有兩個暫時得住露天屋


經過一翻努力，準備做測試囉
CPU:INTEL E5200 (←MY DREAM PC就是不用I7)
MB:技嘉 EP45-DS3R
RAM:金士頓DDR2-800 2G X4
VGA:技嘉GV-R4650 OC 1G
作業系統:WINXP pro SP3
做了5G的RAMDISK ，並且把虛擬記憶體全設定在RAMDISK上
為了方便在ICH10R上試驗，所以系統碟是用2顆WD 320AAKS，在3114上做RAID0，當開機碟

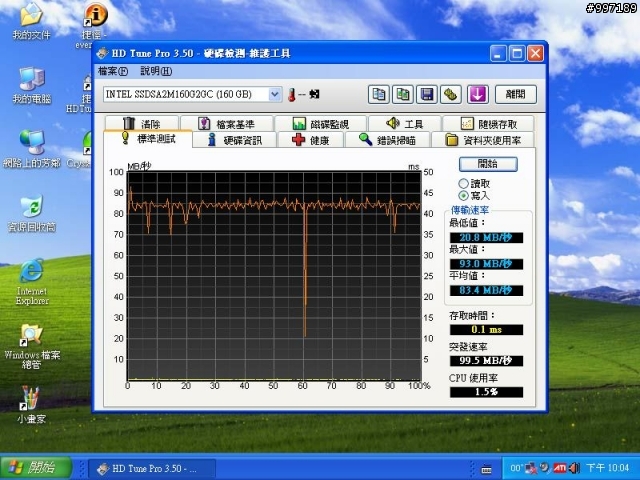

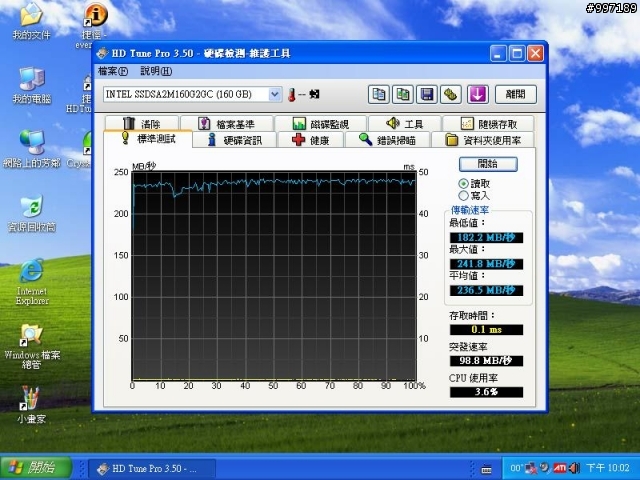

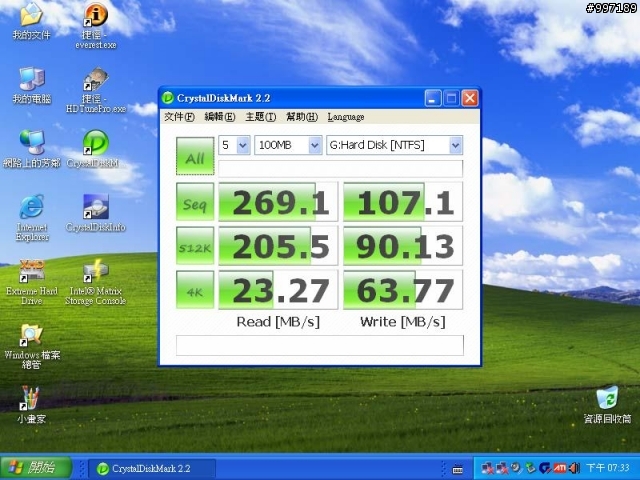

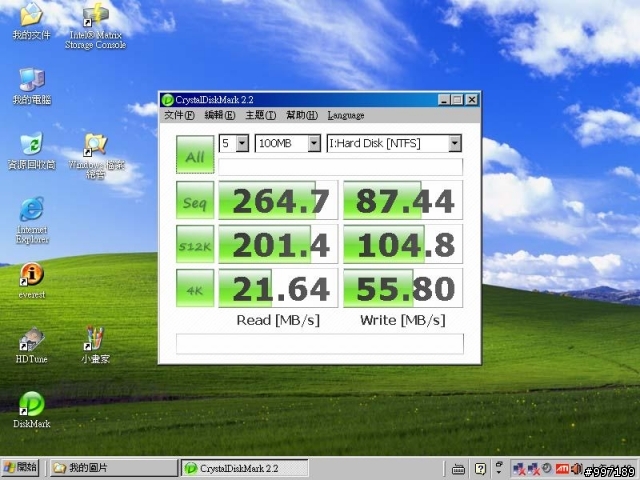

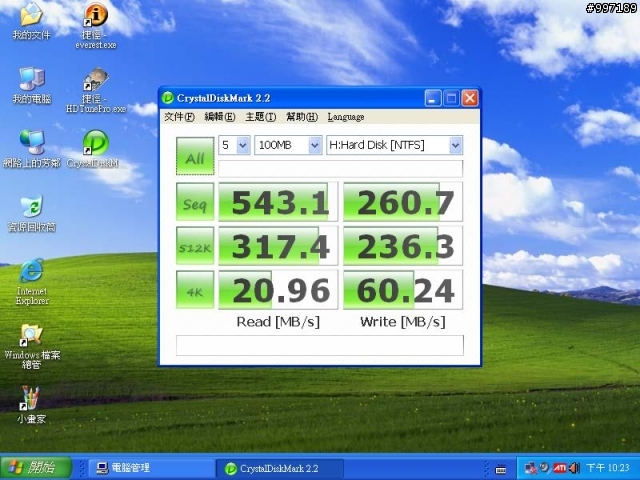

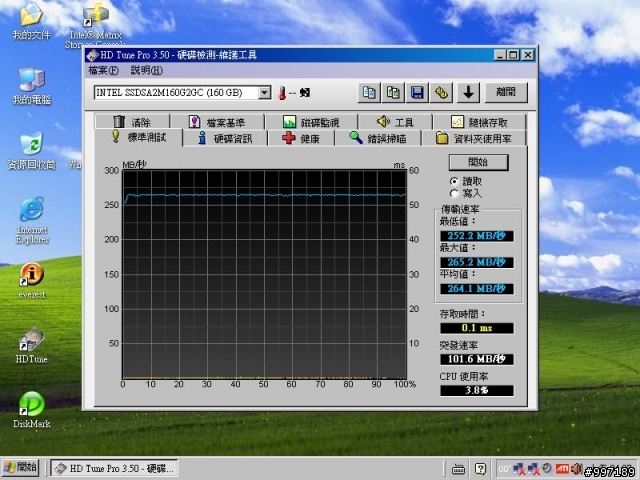

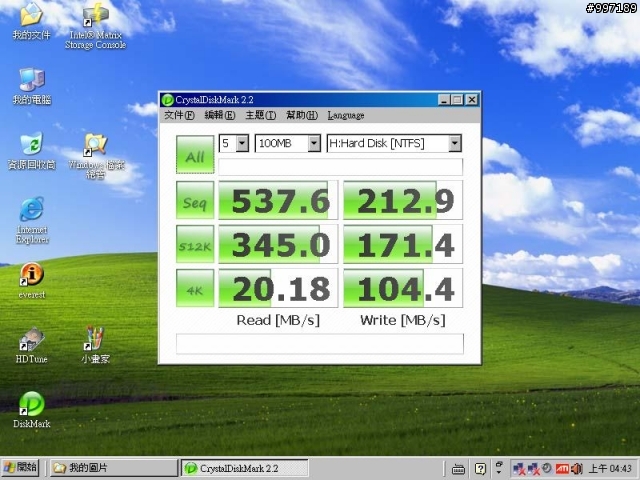

一顆數據








2顆raid0

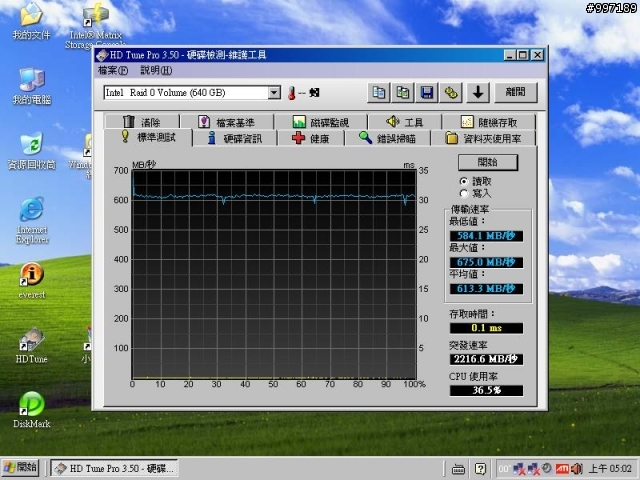

3顆raid0









4顆raid0









5顆raid0

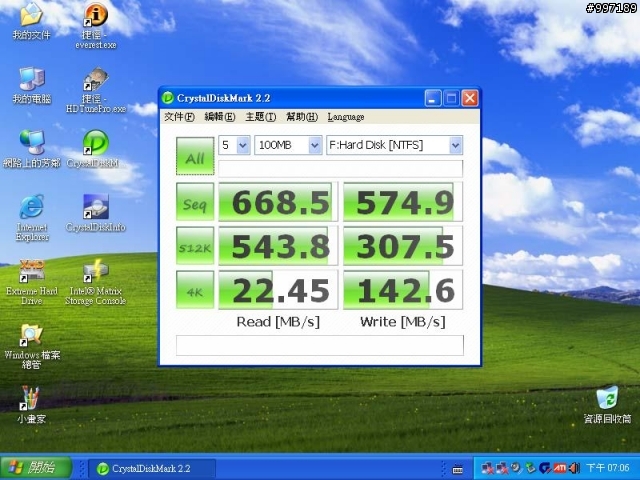

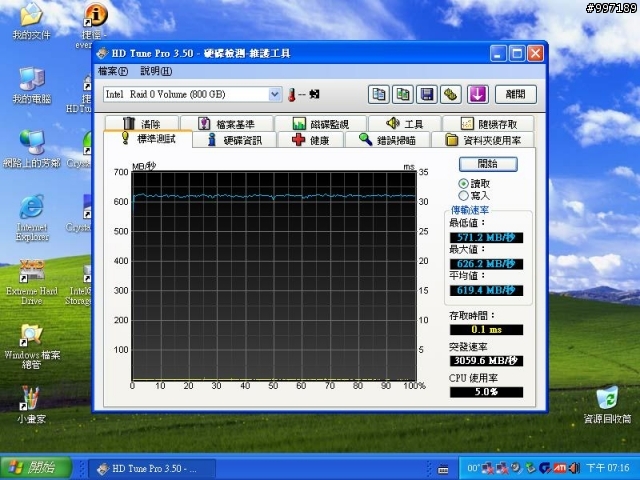

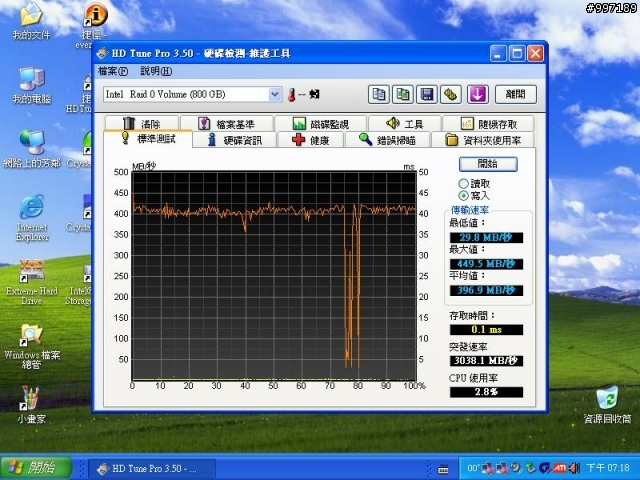

6顆raid0

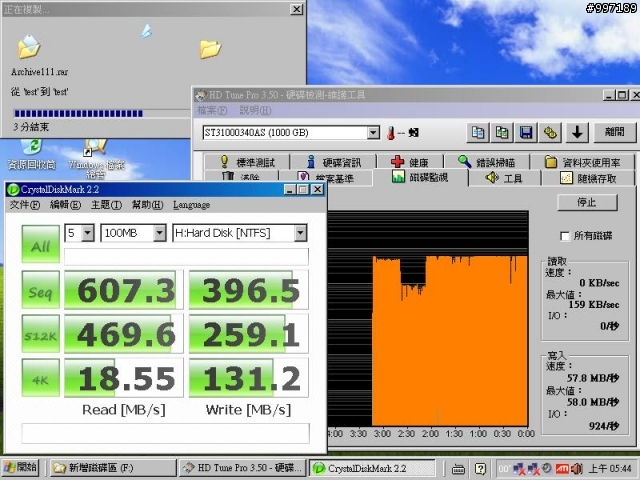

6顆做raid0，從raid0讀取大檔案寫至7200.11 1TB(接於3114上)，

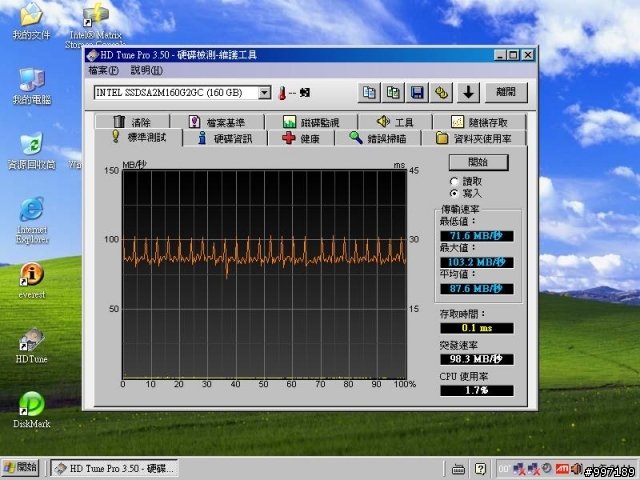

並且做DISkMARK測試時，7200.11 1TB的寫入情況(寫入最低會降至7MB/S)

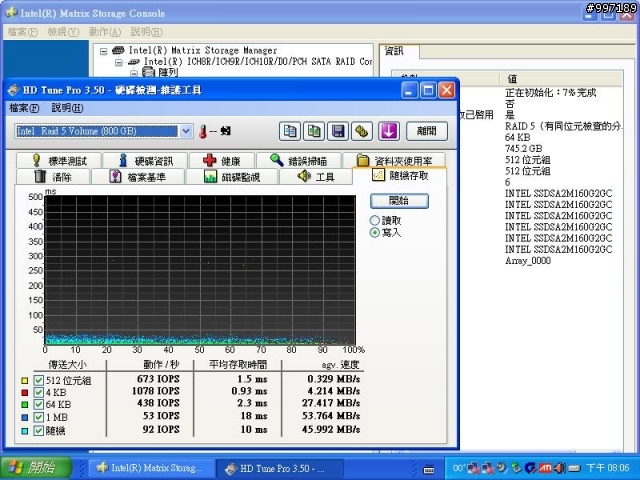

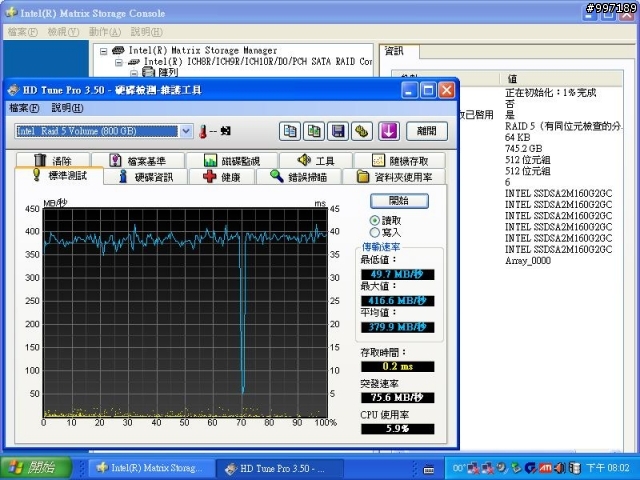

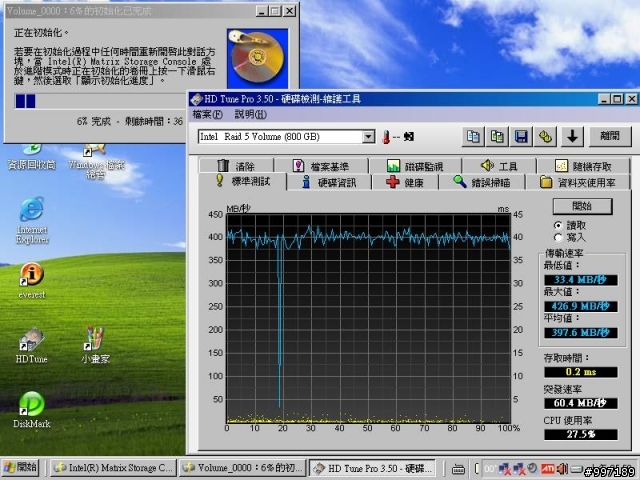

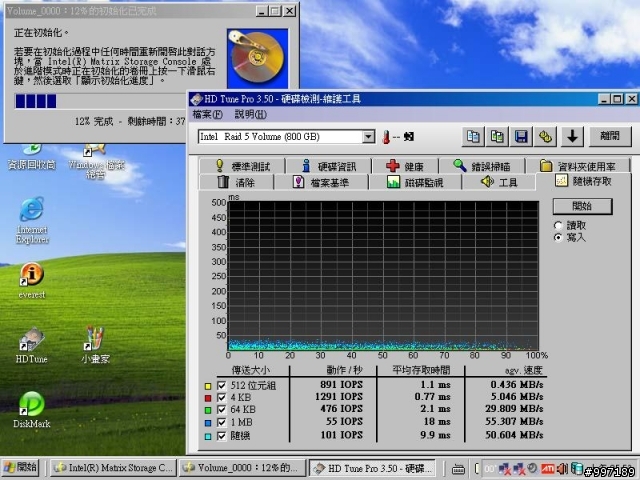

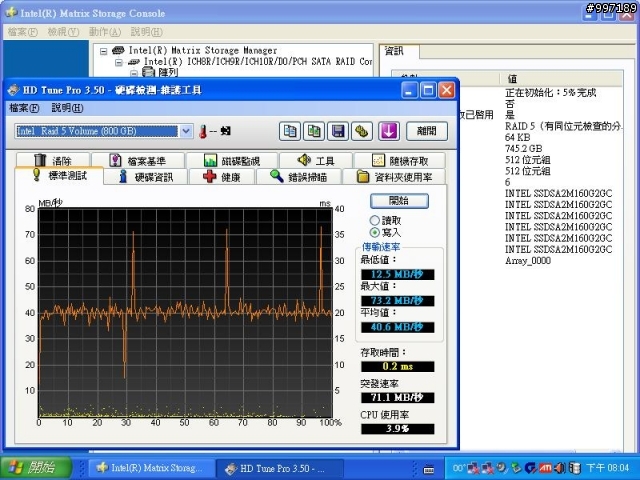

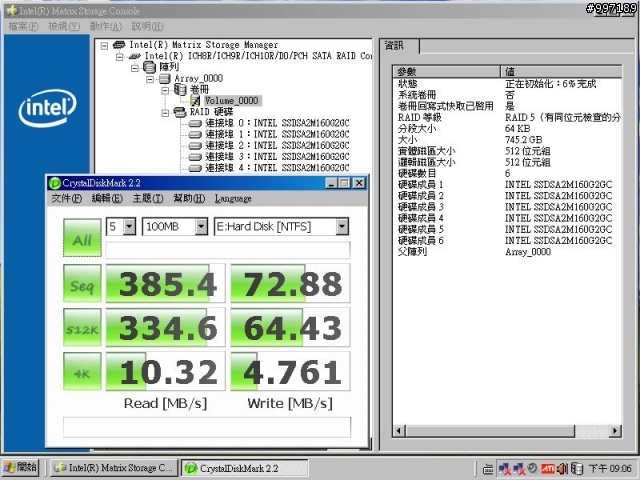

6顆做RAID5 在一開始初始化時測試數據(沒等到初始化完，因為那時很愛睏)





(↑上面這張之前測到C槽，所以補測更正一下。)

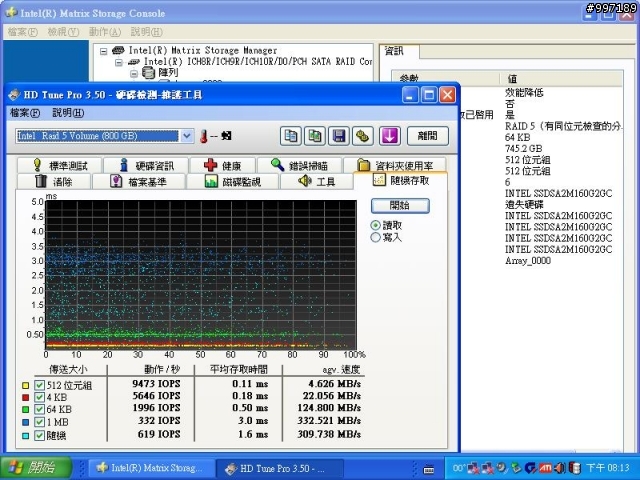

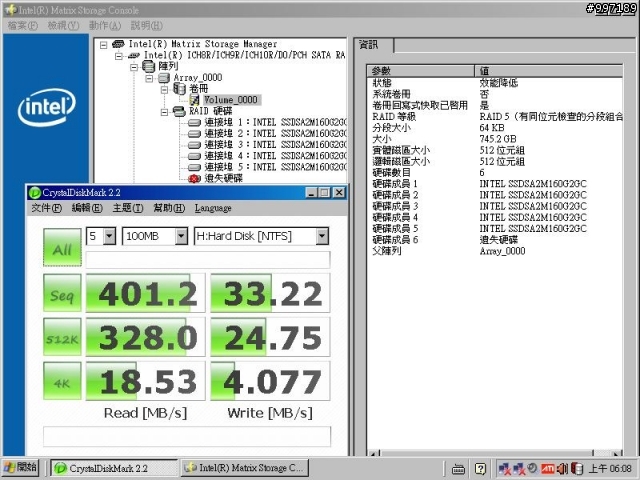

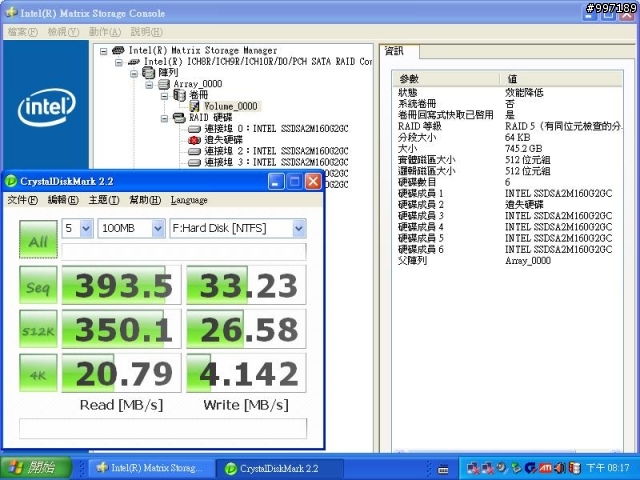

6顆做RAID5，被偷走一顆SSD後的情況

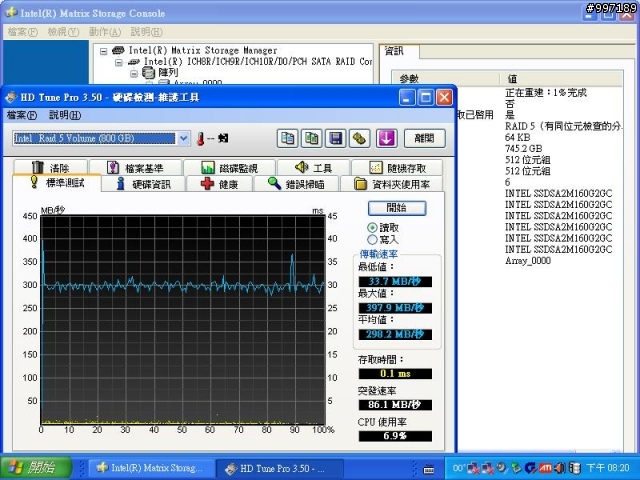

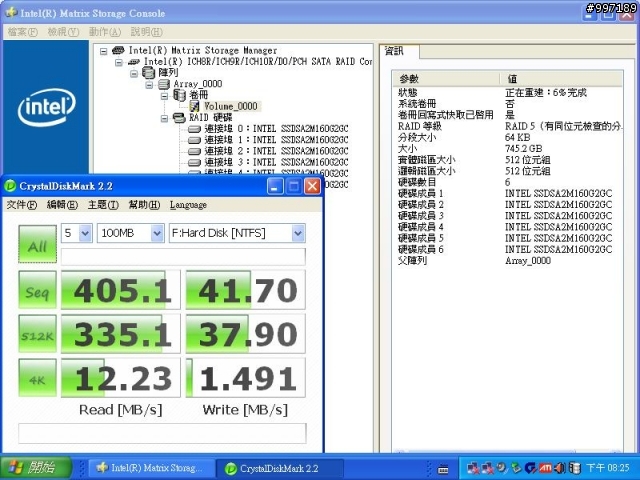

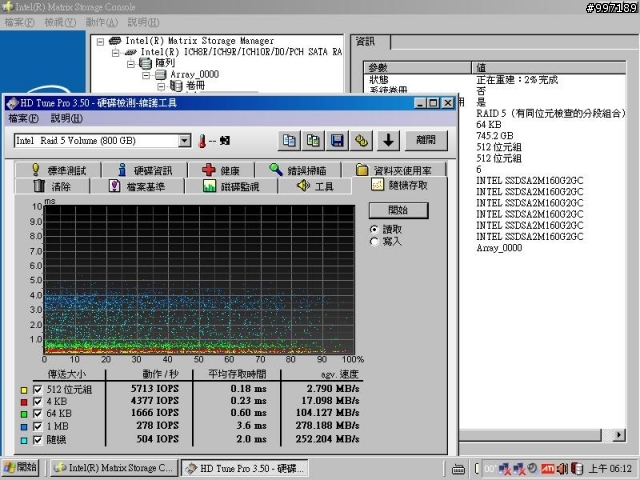

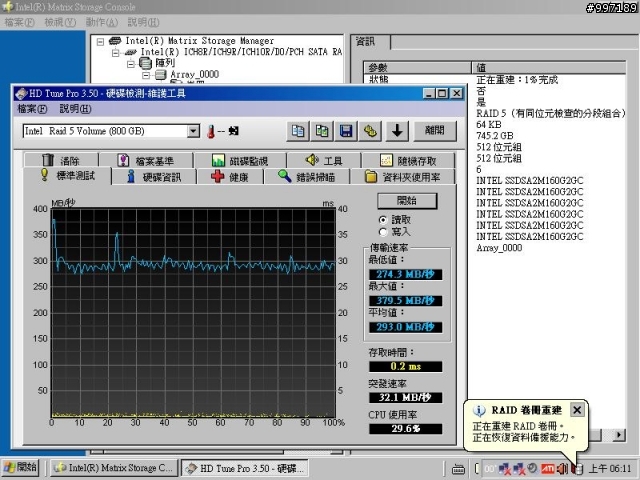

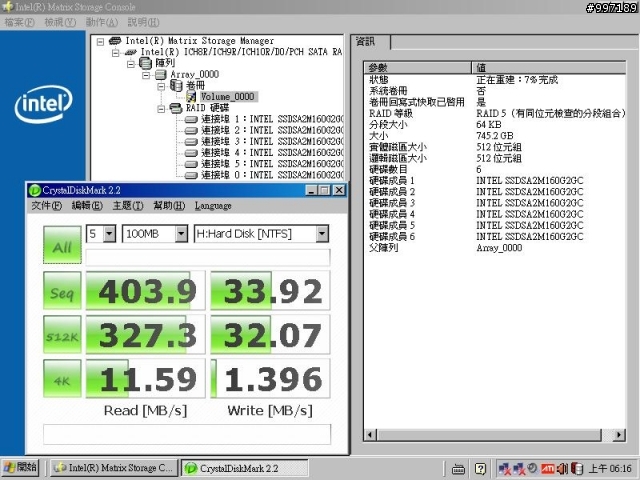

6顆做RAID5，把那顆被偷走的SSD，找回來裝上去重建時的情況

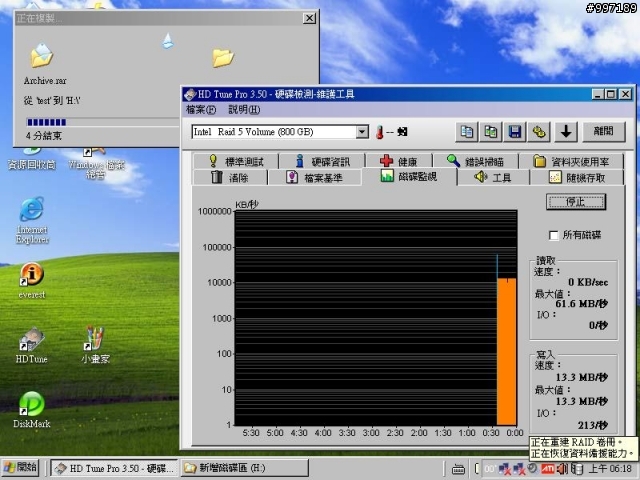

RAID5重建時，又從那顆接在3114卡上的7200.11 1TB讀檔案寫至RAID5的情況

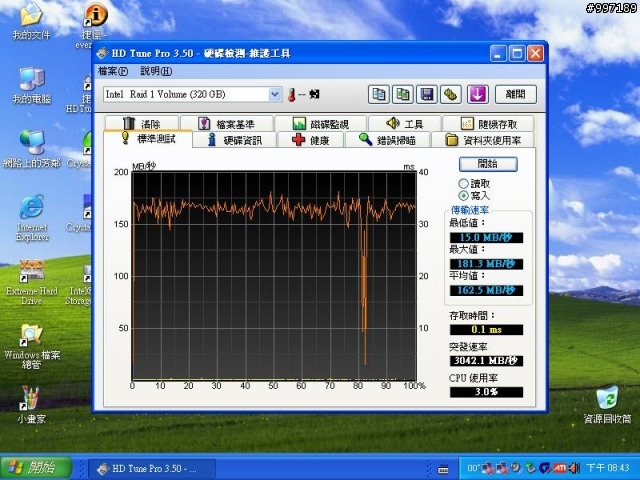

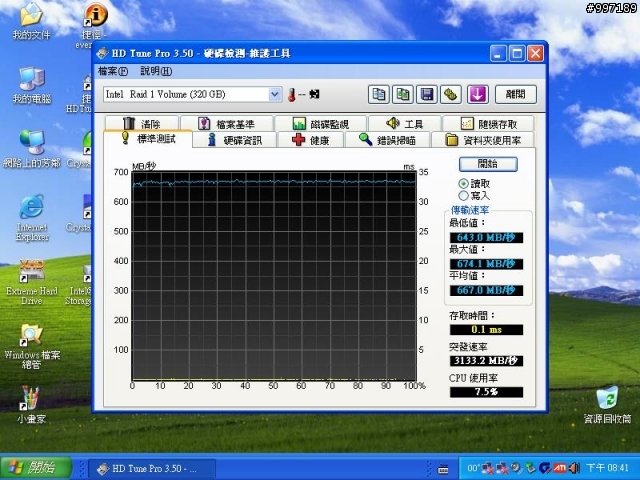

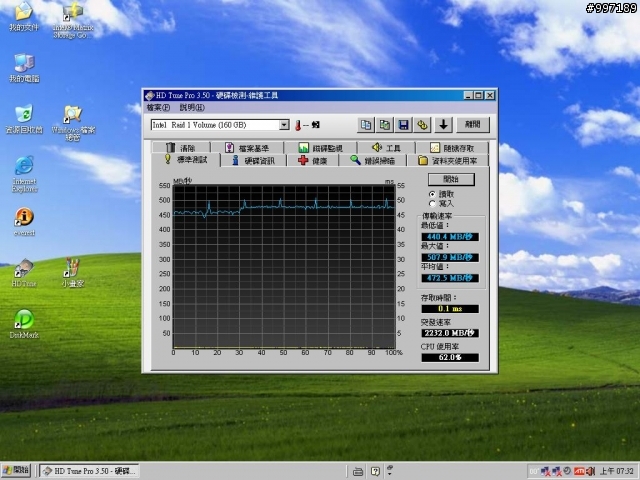

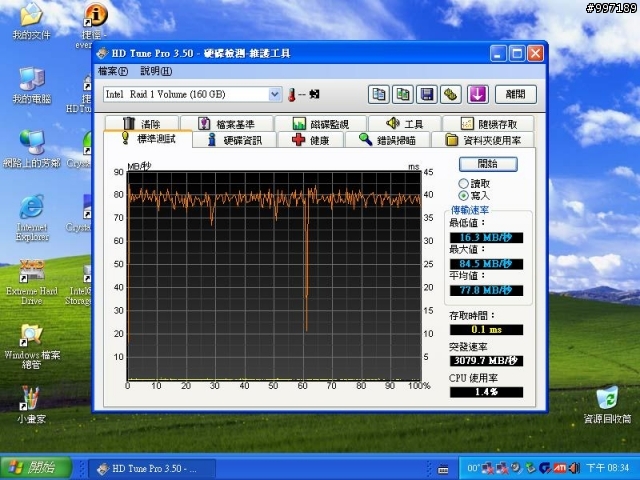

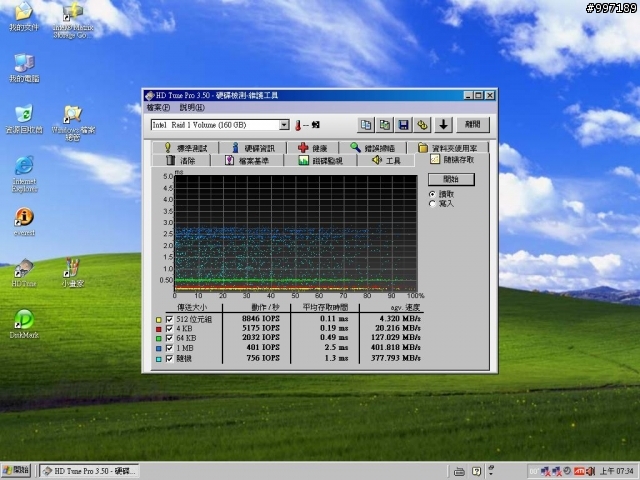

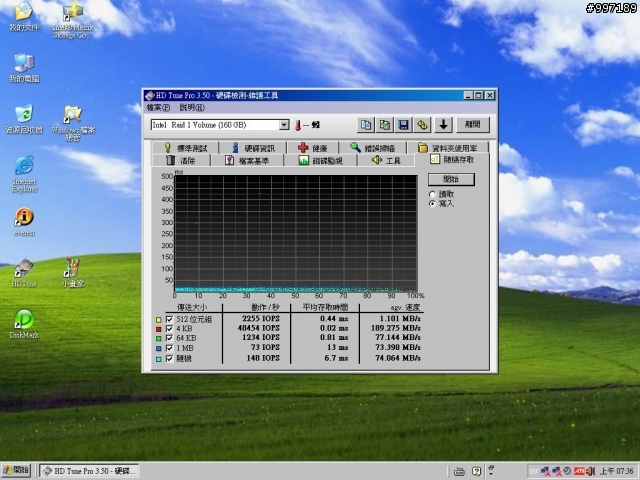

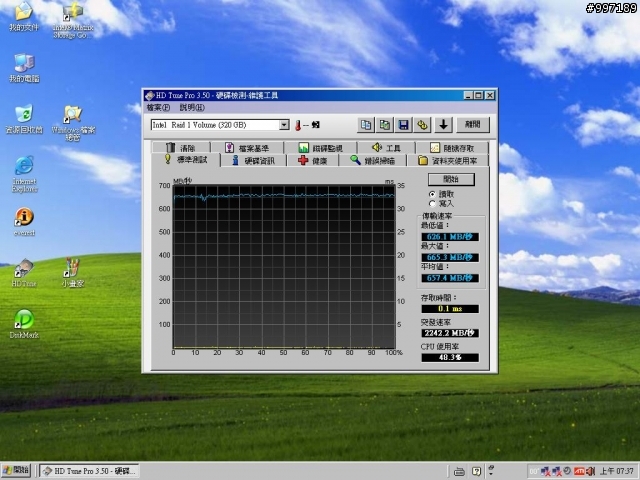

2顆做RAID1 (RAID1 和RAID10 是後來想來再測一下的，畫面忘了改成800*600)











4顆做RAID10

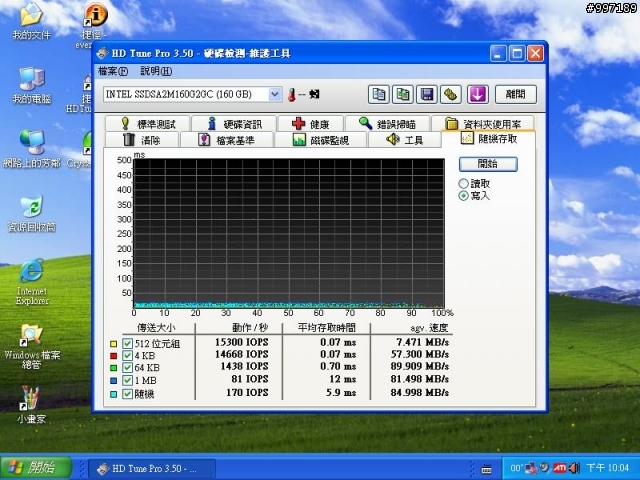

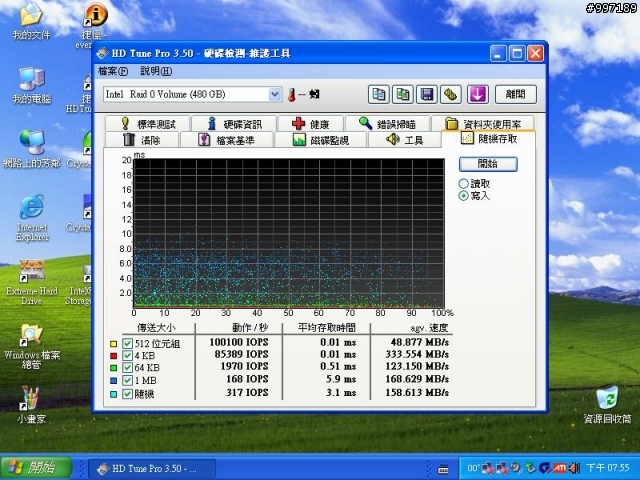

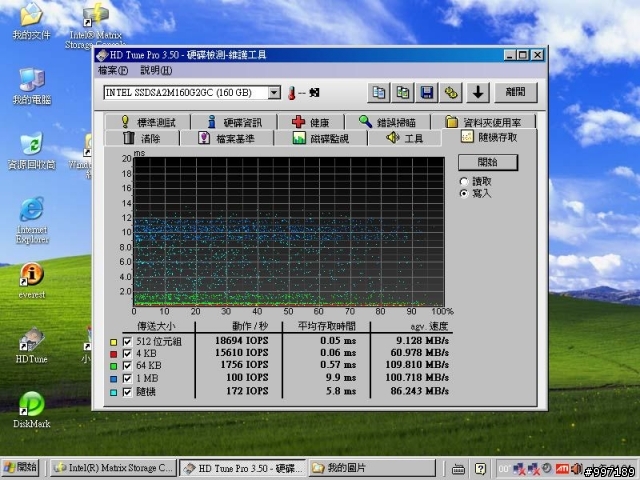

測試時發現，只要在做過HDTUNE的【隨機存取】【寫入】測試後，
原本【隨機存取】【讀取】的IOPS數據會馬上大降，512位元讀取就變成只剩八、九千，
但之後在我做RAID5、刪除RAID5、再做RAID0、再刪除RAID0，等等一堆雜七雜八的動作後，
之後單顆512位元的數據竟然又有變回一萬九，所以測試的數據參考看看就好。

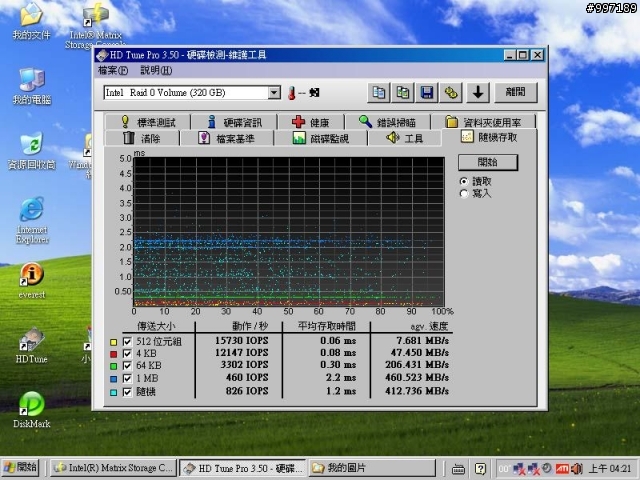

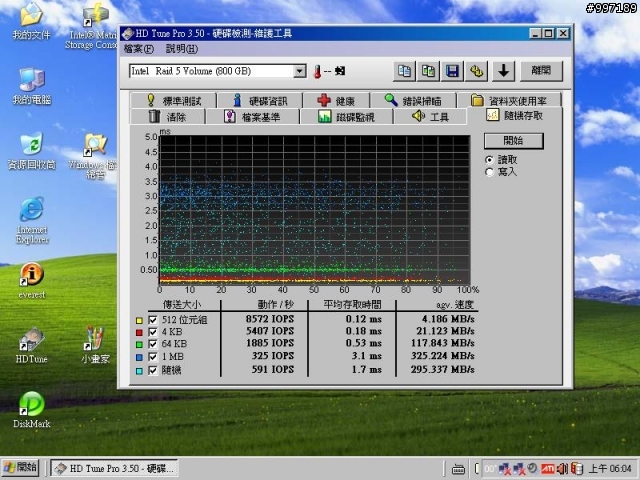

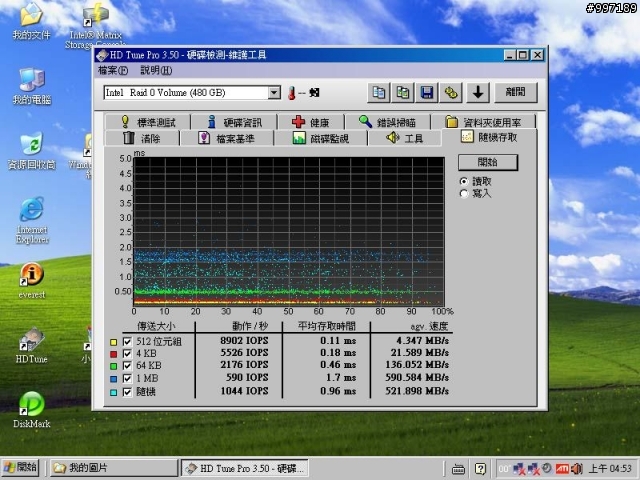

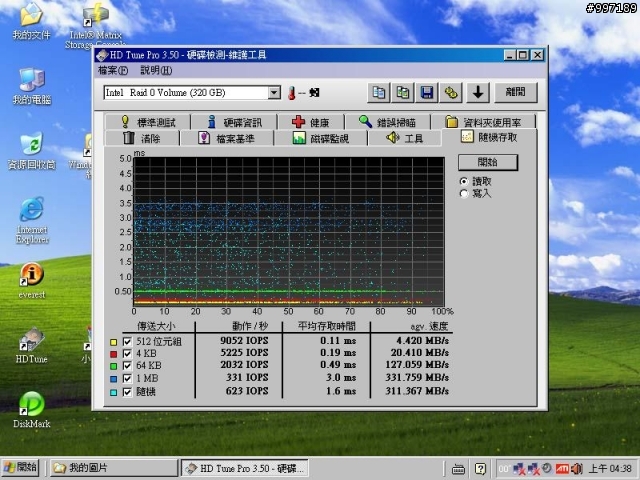

附上之後IOPS大降的圖








另外做RAID1時，有把一顆SSD拆去NV的南橋(GA-M55S-S3)去讀，仍可以讀出檔案。

E5200+ICH10R，這個組合好像有點不夠力了，難道真的得換I7嗎？
這中間的CPU使用率真的好高

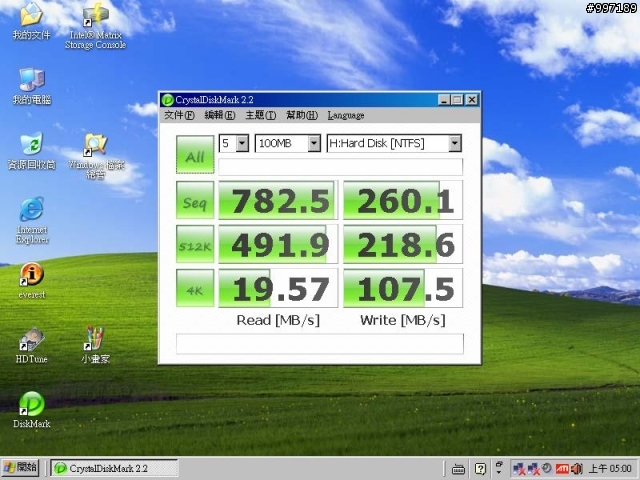

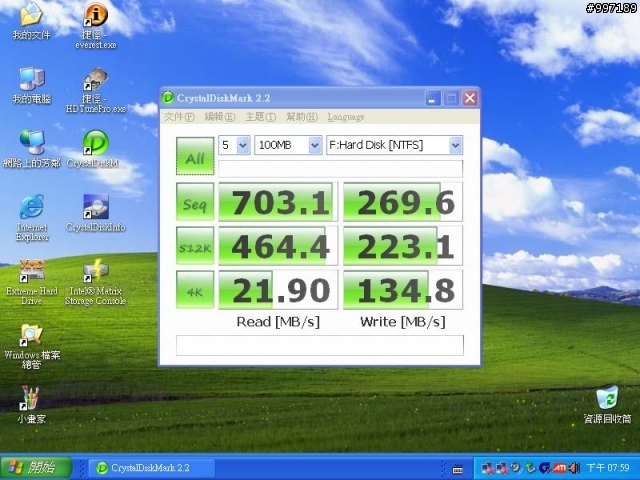

還有在用3顆做RAID0時，讀取速度最高，這中間我亂選3顆SSD，做了好幾組來試，
結果都一樣可以讀到七百多MB


好多圖，眼睛都看到花了，希望沒有貼錯圖，謝謝觀賞！

-----------------------------------

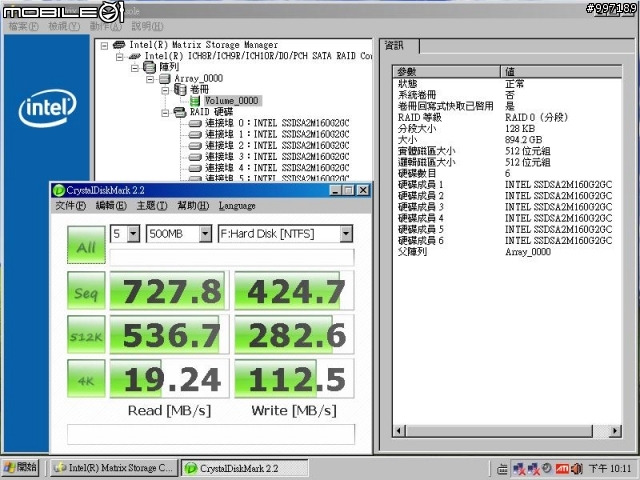

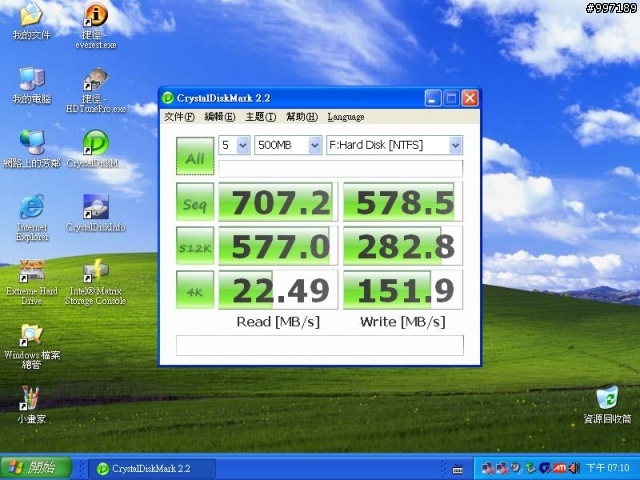

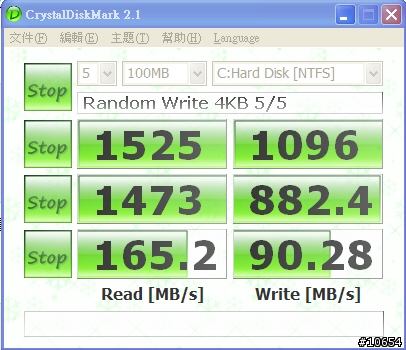

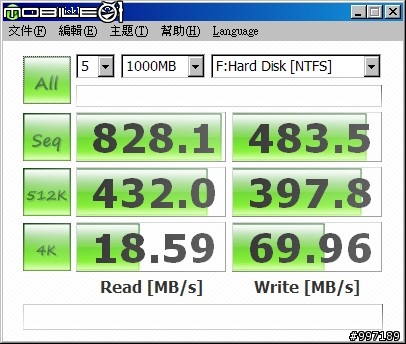

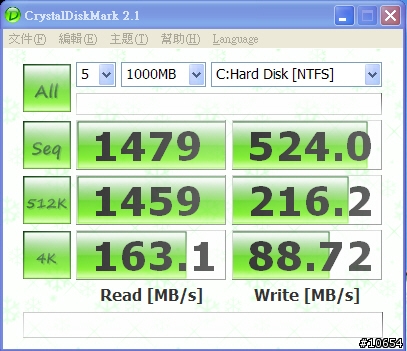

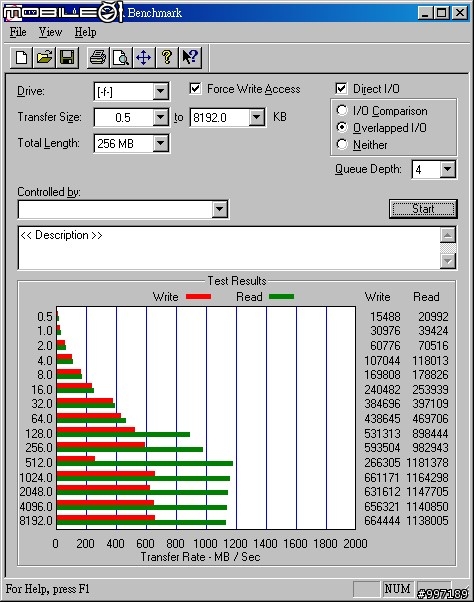

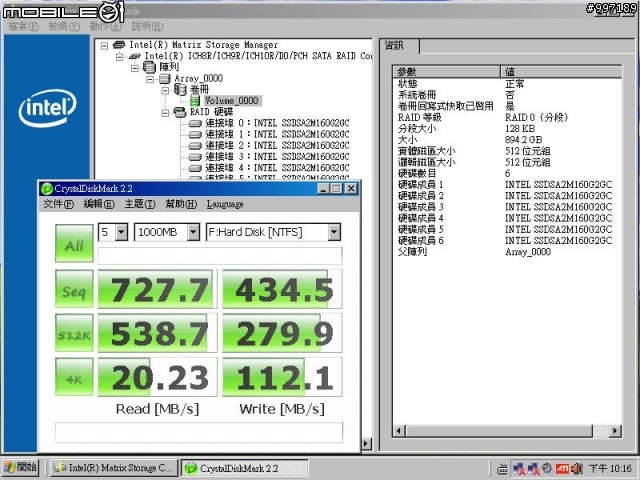

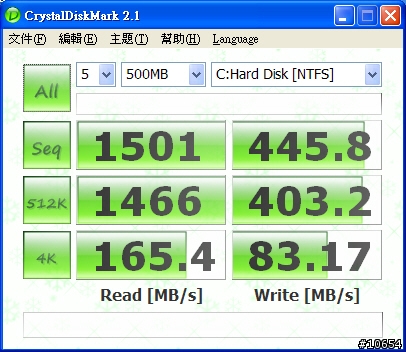

補上在ICH10R上做6顆RAID0 DiskMark測500MB和1000MB的圖






--------------------------9/30新增 X25-M G2 160G 6顆 在P55 /SB710 上的測試


經過昨晚一翻努力

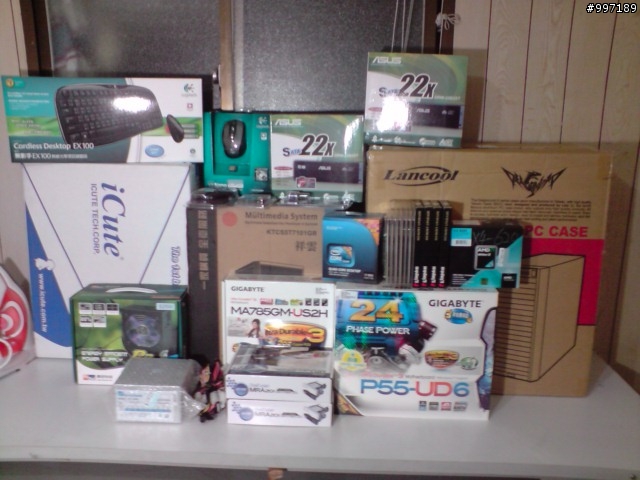

這些東西終於拼裝完成








終於可以試看看INTEL X25-M G2 160G 在ICH10R 及新出來的P55 還有AMD的SB710上有哪些不同啦

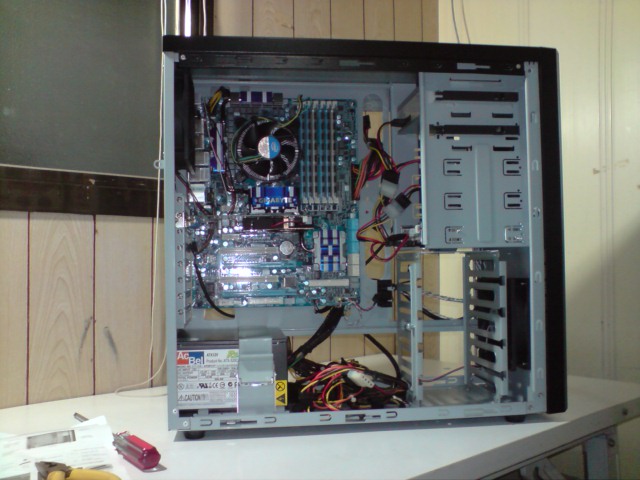

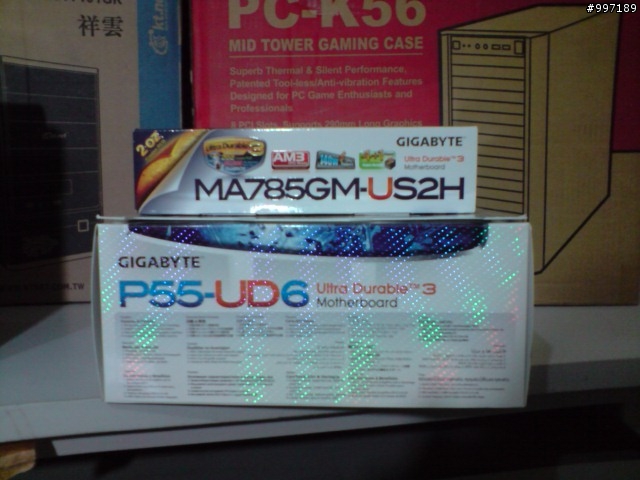

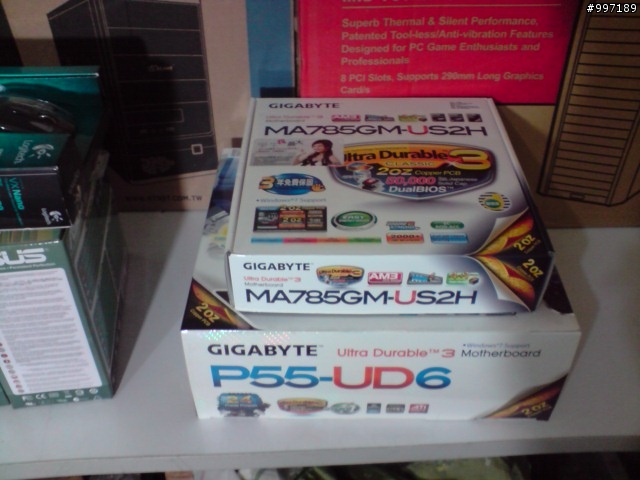

這次新用的平台
CPU:I7 860
MB:技嘉 GA-P55-UD6
RAM:創見DDR3-1333 2G X4
VGA:技嘉GV-R4650 OC 1G
作業系統:WINXP pro SP3
做了5G的RAMDISK ，並且把虛擬記憶體全設定在RAMDISK上
為了方便在P55上試驗，系統碟用1顆舊款WD 320AAKS，在主機板上的GSATA2當開機碟



1顆X25-M G2 160M








2顆X25-M G2 160M 做RAID0








3顆X25-M G2 160M 做RAID0








4顆X25-M G2 160M 做RAID0








5顆X25-M G2 160M 做RAID0









6顆X25-M G2 160M 做RAID0










6顆X25-M G2 160M 做RAID5 還在初使化時的數據








6顆X25-M G2 160M 做RAID5 拔掉一顆SSD後的情況






6顆X25-M G2 160M 做RAID5，拔掉的SSD裝上去重建時的情況






2顆X25-M G2 160M 做RAID1







4顆X25-M G2 160M 做RAID10














CPU:AII X4 620
MB:技嘉 GA-MA785GM-US2H
RAM:金士頓DDR2800 2G X4
VGA:內建，使用了128MB主記憶體
作業系統:WINXP pro SP3
做了5G的RAMDISK ，並且把虛擬記憶體全設定在RAMDISK上
為了方便在SB710上試驗，系統碟用1顆舊款WD 320AAKS，在主機板上另外插的Silicon 3512當開機碟
(這個只測1顆、raid0 2、3、6顆)

1顆X25-M G2 160M

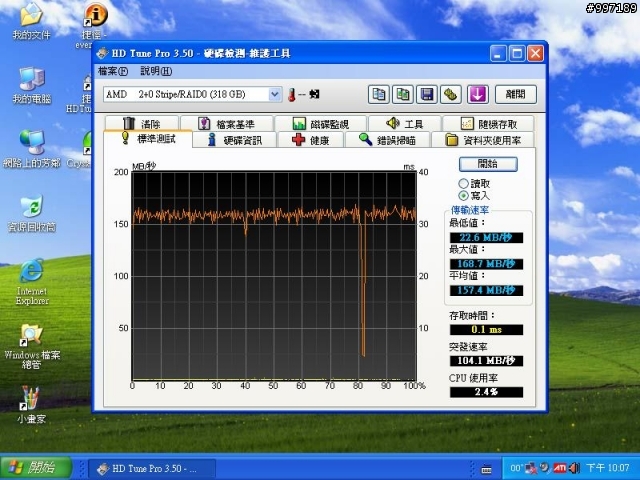

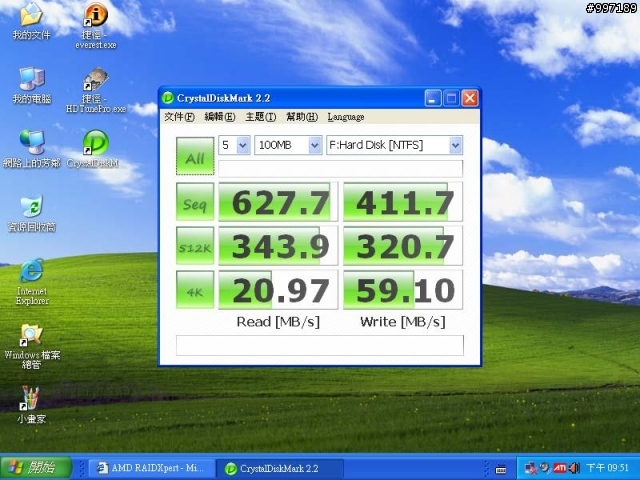

2顆X25-M G2 160M 做 RAID0

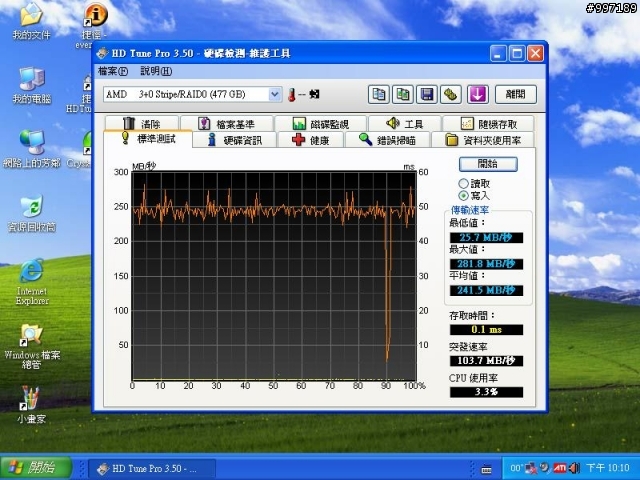

3顆X25-M G2 160M 做 RAID0

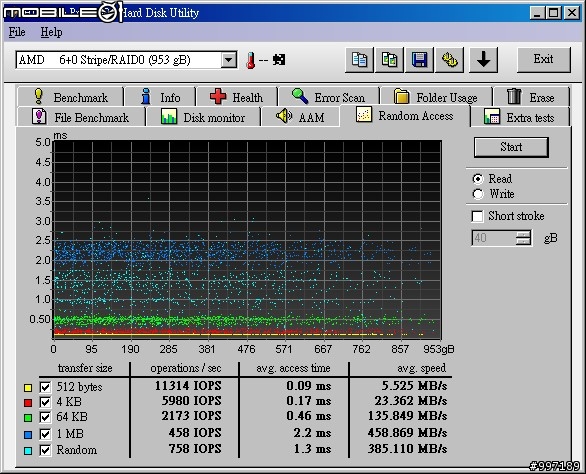

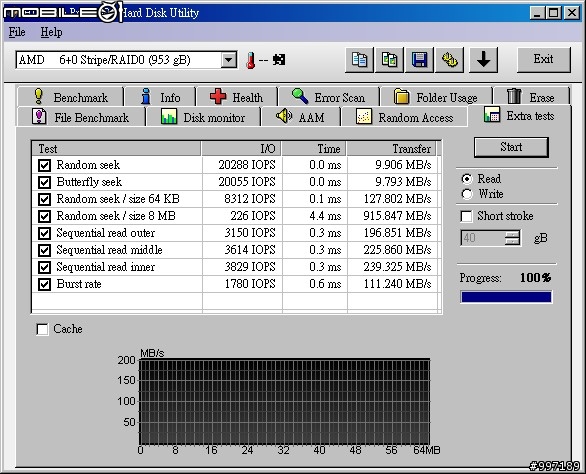

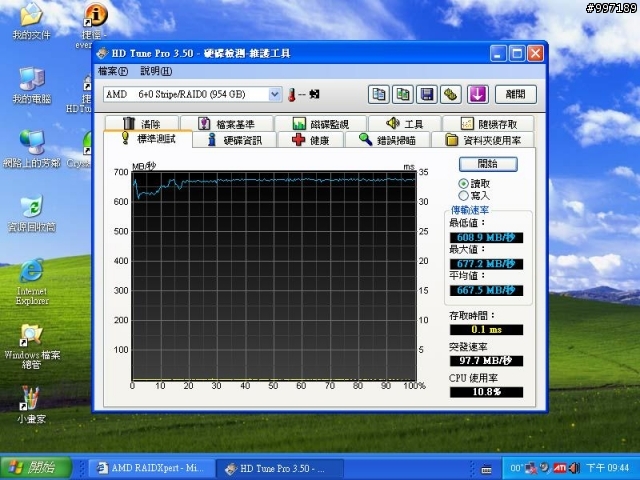

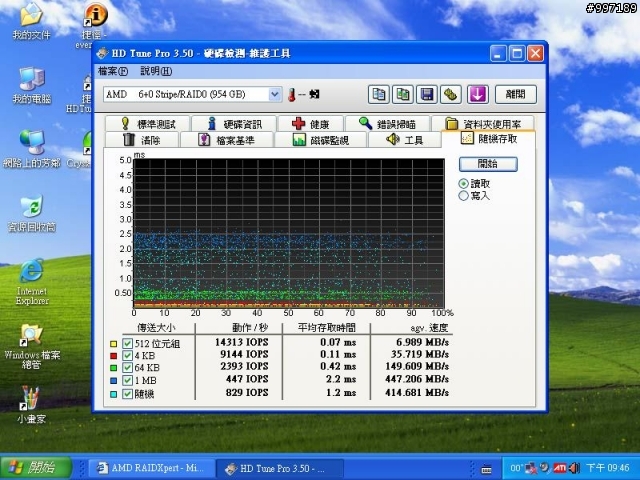

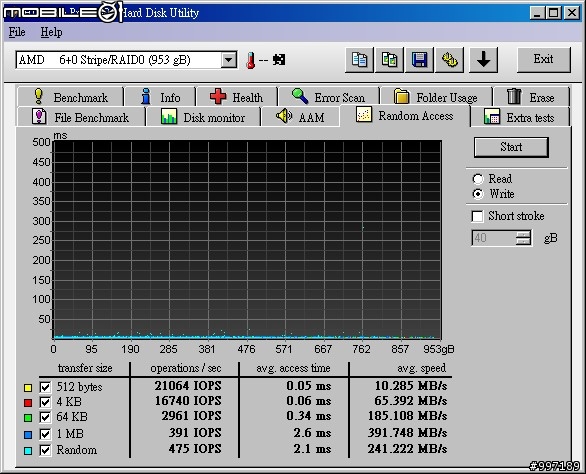

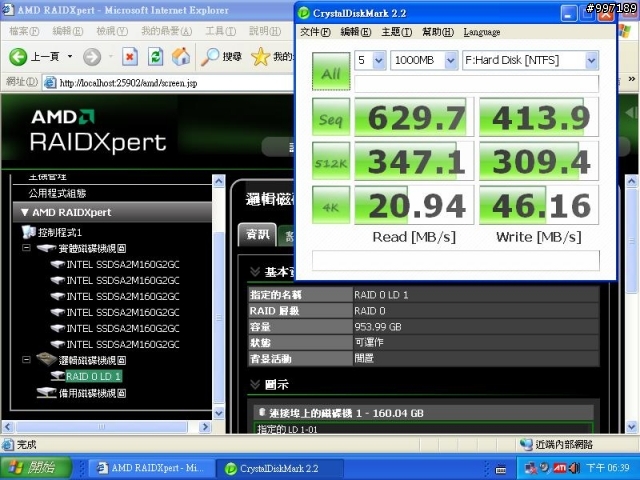

6顆X25-M G2 160M 做 RAID0









非專業測試數據僅供參考




-----------

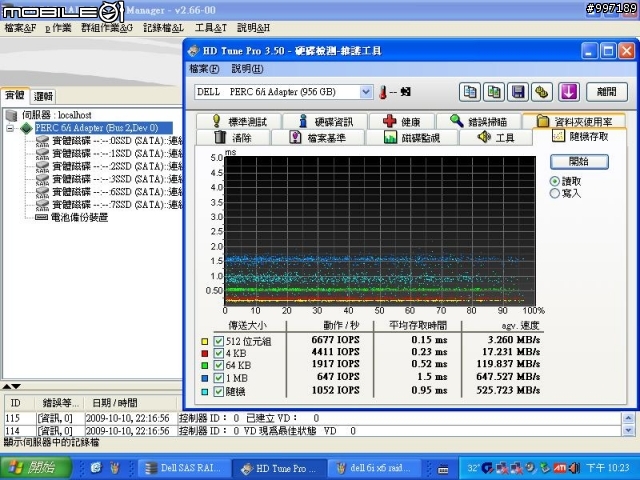

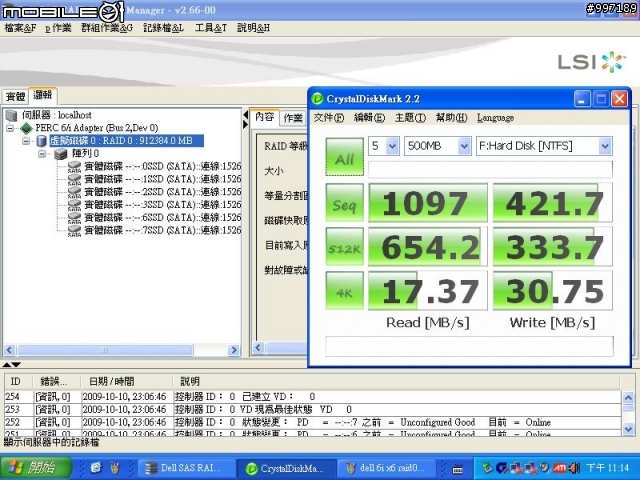

--當Dell PERC 6i Raid 卡 256M 遇上 INTEL X25-M G2 160G
昨天在網拍上買了片C/P值蠻高的 Dell PERC 6i 256M，

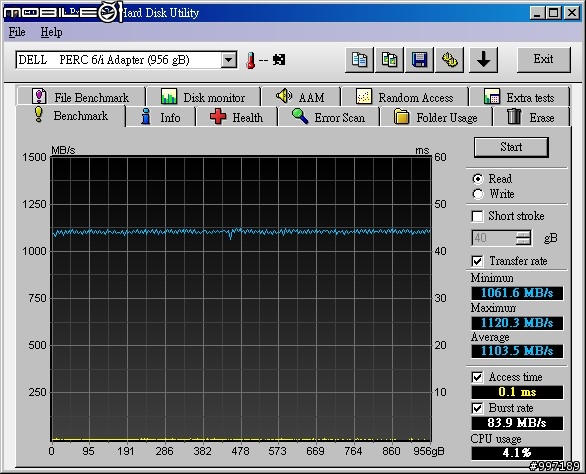

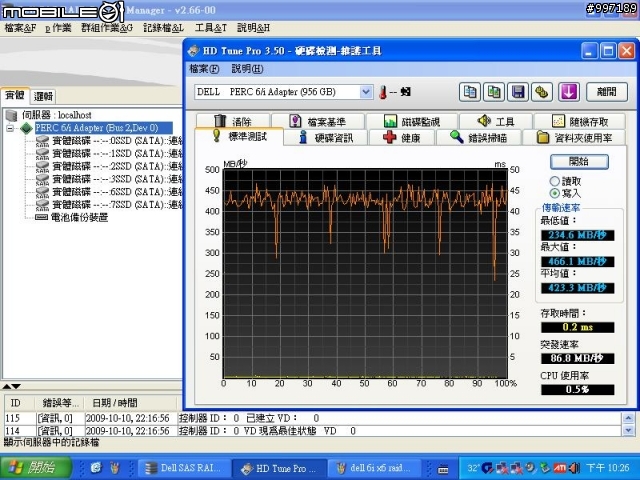

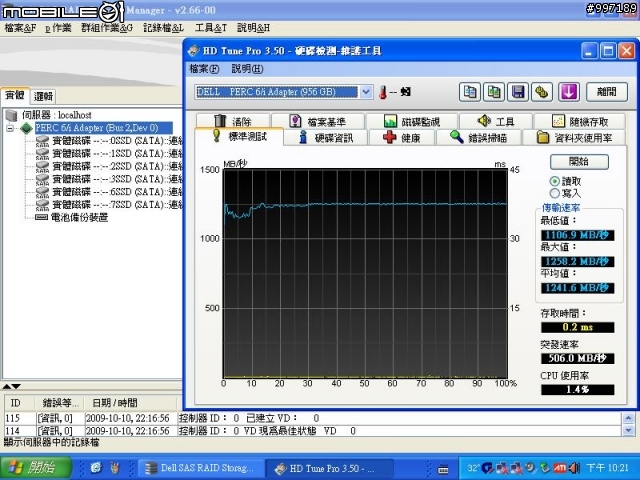

大概試了一下6顆 X25-M G2 160G 做RAID0








順便買了兩顆Hitachi SAS 450G 15000轉 HUS154545VLS300 ，
8PORT剛好可以全派上用場，不知道那兩顆硬碟評價如何

-------------------------------------2010/7/13更新

前兩個星期買了兩張技嘉 GA-880GMA-UD2H ，順便試了一下SB850傳輸速度。


CPU:AMD 1055T
MB:技嘉 GA-880GMA-US2H BIOS F3
RAM:金士頓DDR3 1333 2G X2
VGA:內建，使用了128MB主記憶體
RAID卡:Dell PERC 6i 兩張，一張插在8x，另一張插在4x
作業系統:WINXP pro SP3
這次沒做RAMDISK，作業系統直接安裝在一顆200GB的IDE硬碟上

直接上6顆組RAID0 大概試一下











DiskMark的數值很低



6顆raid0 組在pci-e 8x上



6顆raid0 組在pci-e 4x上




★在裝raid卡時，遇到些問題。
當SB850 設定成RAID，再插上RAID卡，
插上PERC 6i 時，不管上面有沒有接硬碟，都無法正常以ide硬碟開機，也沒辦法進主機板bios設定。
插上PCI介面的伽列略3114時，3114上面只要有接硬碟或光碟機時，要進主機bios做設定時，bios的畫面就會少一堆選項，沒辦法正確操作。

----------2010/11/01 更新------------
技嘉官網在9/30有出新的BIOS了
版本 F5
1.支援新網路晶片版本
2.更新RAID ROM版本

更新後，SB850在RAID模式下，已經可以同時使用其他RAID卡。
