LSI 9271+SSDx8 RAID0 (PlextorM5Px6+LiteOnS100x2) 測試.

繼上一篇
LSI MegaRaid SAS 9271-8i 開箱~溫柔測試~
也有一陣子了~終於狠下心來,敗了Plextor M5 Pro 256G 六顆.....
加上原本的 LiteON S100 256G 兩顆。
嗯?為啥不是m5P*8?..... 極限了啦~
小弟非業界人士,這一顆顆的SSD都要用小朋友換回來的。

透過 LSI MegaRaid SAS 9271-8i 這張磁碟陣列卡組成 SSD*8 RAID0。
9271-8i 上頭使用的晶片為 LSI 2208 ROC.
有些高階主機板上頭也會另外內建LSI磁碟陣列控制器,不過晶片大部分為 LSI 2308.
如果有在注意SSD的報導新聞的網友們,可能會對之前一篇 Plextor M3P*8 有印象。
基本上.... 測試平台很雷同.....最大的不同就是磁碟陣列晶片....
再來就是小弟只是 m5p*6+S100*2 ~之前那篇大大的好像是m3p*8.
(嗚嗚~有兩顆S100在扯我後腿.....).
反正容量相同,有誰規定不能新舊主控SSD一起組陣列嗎?哈哈!

MB:ASUS Rampage IV Extreme
CPU: Intel 3960X
RAM: DDR3-2133 8Gb*8
OS: Windows 8 Pro 64Bit
Plextor M5 Pro 256G*6 +LiteON S100 256G*2
LSI MegaRaid SAS 9271-8i
MegaRAID FastPath 啟用.

FastPath是LSI推出的高階軟件服務(Advanced Software Options)中的其中一項性能優化技術.
該技術的目的在於RAID Controller銜接SSD作為RAID VD之應用, 能有效最佳化SSD之性能, 大幅優化IOPS, 以增強隨機存取I/O效率. FastPath加速服務目前針對MegaRAID SAS 6Gb/s產品提供了額外性(Optional)的支持.


所以請大家把焦點放在4K隨機存取IOPS表現上面~

網路上已經有很多M5 PRO開箱了~就來一張紙盒團體照吧~
LiteON S100 256G*2 是今年2月份購入的。
圖片放置於於FLICKR,點圖可看大圖。


平台基本設定


Windows 體驗分數


跑分圖


Anvil's Storage Utilities RC5


AJA SystemTest Win


後續更新*************************************************************************


與高手達人確認過了~

用下面的方式來確定9271是否有正確運作在PCIe 3.0之下~

當VD 改成 Write Back with BBU,CMD 50Mb,
Sequential 部分大幅提高,但是 4K 也受影響~
(也就是等於停用 FastPath)
從這裡我們可以看到FastPath的啟用與否,
AS SSD Benchmark的4K-64THRD的數值表現差了三倍。

LSI 9271+SSDx8 RAID0 (PlextorM5Px6+LiteOnS100x2) 測試.

上面的測試可以看出確實有運作在8GT/s..

後續更新*************************************************************************
2012/11/25
昨天試著把這八顆 SSD RAID 0 接到 INTEL RES2SV240...

LSI 9271-8i (A&B 通道) <<----->>INTEL RES2SV240<<------>> SSD*8 RAID 0

發現性能降低~ AS SSD Benchmark 總分降了三百左右。
CMD 的 4k QD32 腰斬一半....其他項目也都有分數降低的情形。

立刻把 INTEL RES2SV240 移除,性能就又回到之前測試的水平了.
看來 LSI 的性能罩門在這裡了~要連接更多裝置勢必用上Expander Card,
但是....也犧牲折損了性能!
難怪新款的 Adaptec 7 系列,直接標榜:不需要 Expander Card.....

註: INTEL RES2SV240 是一張擴展卡,可以讓 LSI 的介面卡擴充連接更多硬碟裝置。

後續更新*************************************************************************
以上測試方式為:
SSD*8 分別在WebBIOS裡組成VD0(12GB), VD1(1.7TB),RAID0。
並將 WIN8 安裝至 VD0 ,測試跑分目標為VD1。


(經詢問得知,此測試方式可能會降低跑分結果,因 VD0 系統碟可能占用頻寬。)
最佳測試得知性能的方式為在主機板的SATA安裝OS後,
開機進入後,測試完全閒置的 SSD*8 RAID0。

後續更新*************************************************************************
新增兩張跑分
CMD 的 SEQ 分數真的很怪....


LSI9271-SSDx8-R0-FathPath,雙線全容量空碟無負載。Cluter Size 預設。




LSI9271-SSDx4-R0-FathPath-One-Line。單線全容量空碟無負載,Cluter Size 預設。

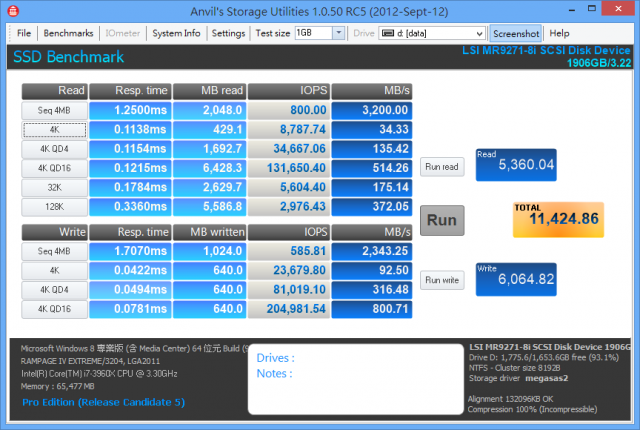

Anvil's Storage Utilities RC5 至 設定內開啟 Write-through,
總分增加了~
LSI 9271+SSDx8 RAID0 (PlextorM5Px6+LiteOnS100x2) 測試.










好high的測試~
morlin2001 wrote:
小弟非業界人士,這一顆顆的SSD都要用小朋友換回來的。

morlin2001 wrote:
小弟非業界人士,這一顆顆的SSD都要用小朋友換回來的。


小朋友都離家出走了

不過這個速度是卡在RAID卡嗎

morlin2001 wrote:
Plextor M5 Pro 256G*6 +LiteON S100 256G*2


應該可以更快

kevin70328 wrote:
不過這個速度是卡在RAID卡嗎


好像差不多就這樣~如果真要看是否已到PCIe頻寬限制,
就必須再加上一張 擴展卡,然後再繼續購入 m5p....方能知道答案。
這....已經超出我的能力範圍了~
比照一年多前的那篇 M3P*8 跑分,今天的表現還OK~

ASUS R4E、LSI 9271,是明著講有支援PCIE3.0,
但3960X官方規格沒,但很多人說暗地有支援3.0。
我想這裡也是個疑點吧~
morlin2001 wrote:
繼上一篇 LSI M...(恕刪)


與高手達人確認過了~

用下面的方式來確定9271是否有正確運作在PCIe 3.0之下~

當VD 改成 Write Back with BBU,CMD 50Mb,
Sequential 部分大幅提高,但是 4K 也受影響~
(也就是等於停用 FastPath)



上面的測試可以看出確實有運作在8GT/s..


天阿..... 讀寫 4.xGB

眼前都是錢 跑著

pci-e3.0是有支援,但還得看介面卡是否針對x79的 pci-e3.0 作支援
ATI 顯卡 7 系列也是有支援,NVIDIA 6系列 就...


JQJQ wrote:
天阿..... 讀寫...(恕刪)


LSI 9271-8i 官方規格支援 PCIe 3.0~
Nvidia GTX680 在我這台系統上也可以正確開啟&偵測為 PCIe 3.0 模式.
morlin2001 wrote:
LSI 9271-8...(恕刪)


GTX 6 系列,該怎麼說呢..
x79 * 2 GTX 6 系列 * 2 ,我沒開啟 3.0 預設值 2.0
不開的原因是真的有小問題,那種感覺是緩衝不足,問題不在Intel
而是 NVIDIA ,雖然 這家公司老是推託反正都是別人的不對,自己
最強悍。(( N年前不也是說過 cpu 沒必要那麼快 ))
事實上 nvidia physx 我跑的居然是 cpu 資源而非 gpu ,說穿了 gpu
跑得比 cpu 運算慢,當然現況是這樣子明年就不知道了。
660 / 670 不算差吧!

至於小問題就是 有時候會 頓一下,大問題比較少碰到,除非 惡意
遊戲特效全開再加上 高解析度又開多視窗,有機會碰到幻燈片

能理解 nvidia 驅動程式為甚麼設定為 2.0,至於沒碰到此問題
那也只是沒去用到而已,畢竟是機率的問題,開3.0 也不是每次都碰到。

最重要的是,2.0 vs 3.0 性能一樣,那就乾脆預設值算了,2.0 還真的
沒碰過 小問題,其它 pci-e3.0 介面卡沒聽過在x79上有甚麼問題出現
唯獨gtx6系列,至於能不能靠驅動程式解決,我是覺得...應該可以
,但解決了又如何,效能、耗電量壓根沒差,差在爽度而已。

最新測試版 10.61 我還沒測試 開 3.0 會不會有小問題出現,畢竟
測試得用上幾天才知道,又不是每次都會發生,先前開了3.0就是會碰到
,一星期總是會碰到那麼幾次,沒仔細注意會感覺不到,除非玩遊戲
碰到的機率會略高一點,還得看遊戲也不是每款遊戲都會發生。

我可都沒超頻使用

JQJQ wrote:
GTX 6 系列,該...(恕刪)

我的 GTX 680 是一直都很順~
裝上EVGAPrecisionX. 鎖定 FPS之後更順。
