心血來潮來篇WD外接式硬碟3TB開箱文。
廢話不多說趕快來看以下圖片吧。
今日主角
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-42b03421cbf4d8c86defd1e86ee0b278.jpg)
廠牌:WD
容量:3TB
規格:USB2.0

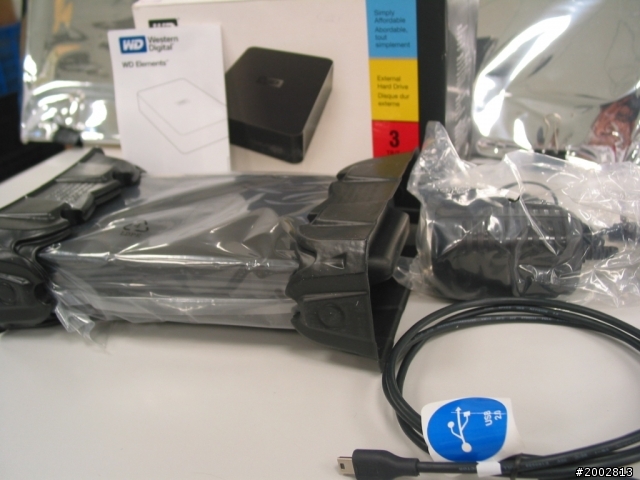

內含物品有
說明書一本、電源、傳輸線、硬碟
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-1ef1a9b3132bad7e61c7239b20c5a431.jpg)

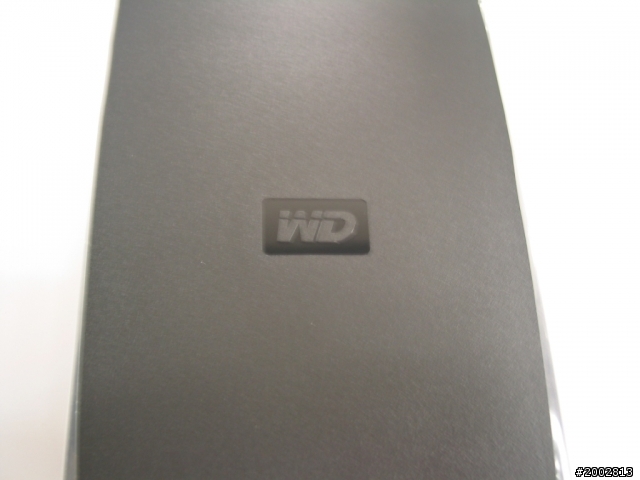

硬碟正面特寫，霧面外殼+正中間WD商標。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-ab334fcc61a377d8118328a419d633e0.jpg)

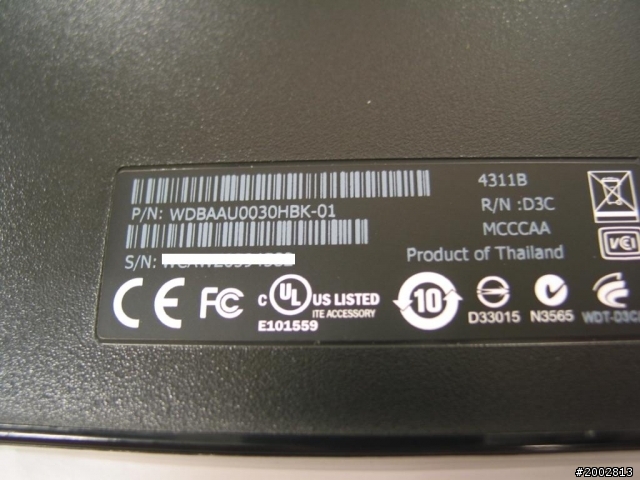

背面型號特寫
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-e93345ea08887f6521a0981a103a65e1.jpg)

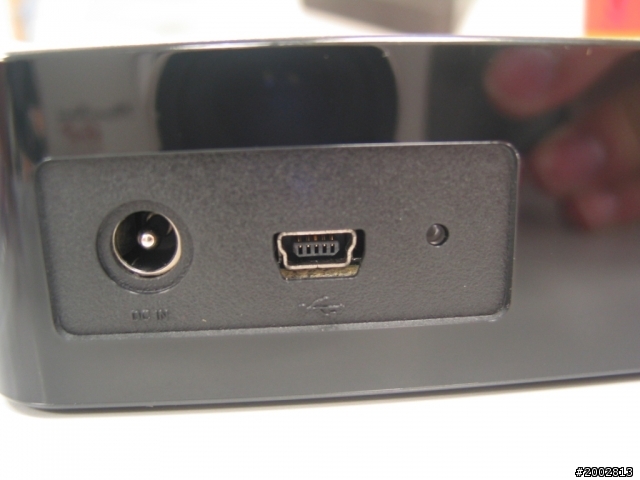

側邊是漂亮的鋼琴烤漆+電源接孔+USB接孔
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-6131d50d06b0105d6f8240eecfa19804.jpg)

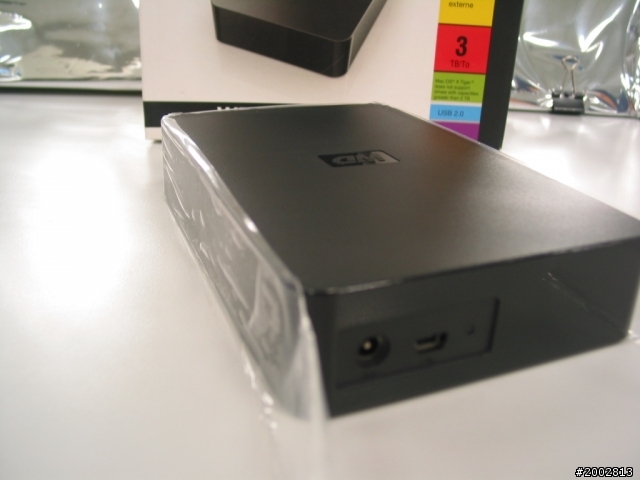

準備將外膜撕開囉…
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-5024c4a0772b7095fe7a687c526dc863.jpg)

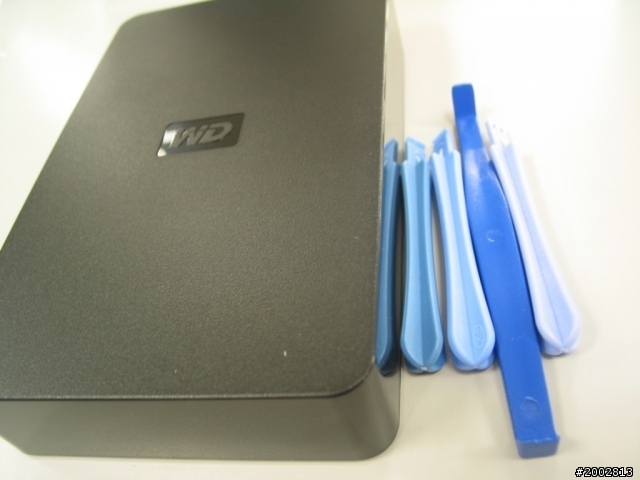

疑….旁邊是硬碟的配件嗎??
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-3dab1e9e731b17e463658d8f3b10eeb6.jpg)

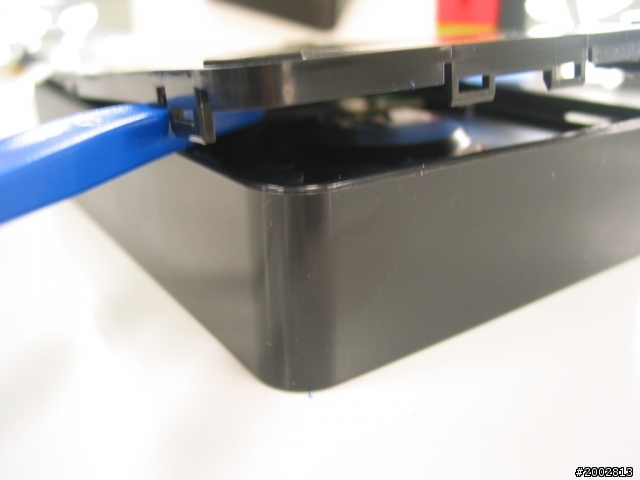

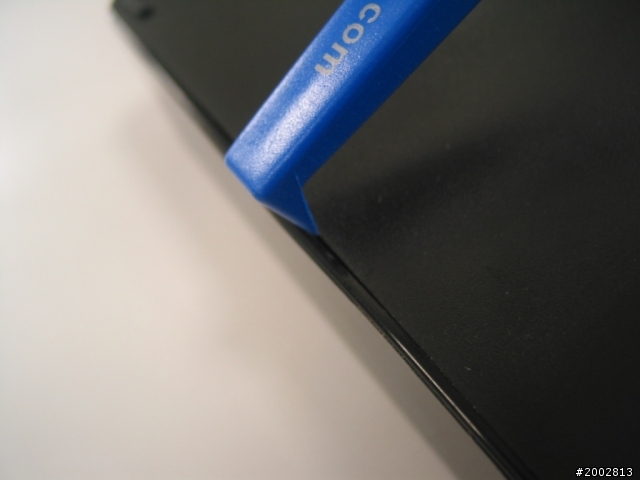

開箱就是要開個徹底…
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-184b72bef3d3eba8ae12c41d62829dd2.jpg)
打開外接盒，我們來看看是裝了甚麼硬碟。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-a2e8c0c1616442c801bcb5faa409c226.jpg)

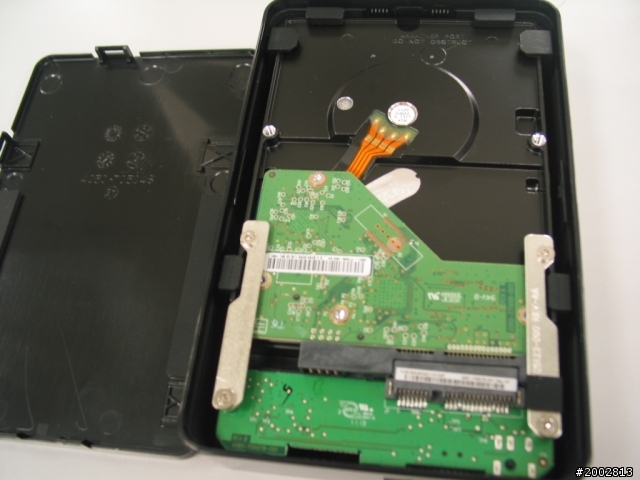

旁邊四角都有防震塑膠墊，SATA介面接了張轉USB的介面卡。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-5cf8831e155b64403cf6a848c4b8fb82.jpg)

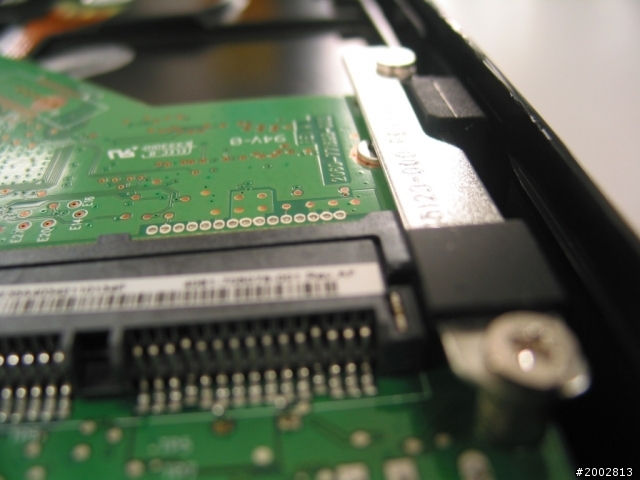

螺絲牢牢的鎖住避免脫落造成故障。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-022c23c637c55f2fd79e36705e7f81ca.jpg)

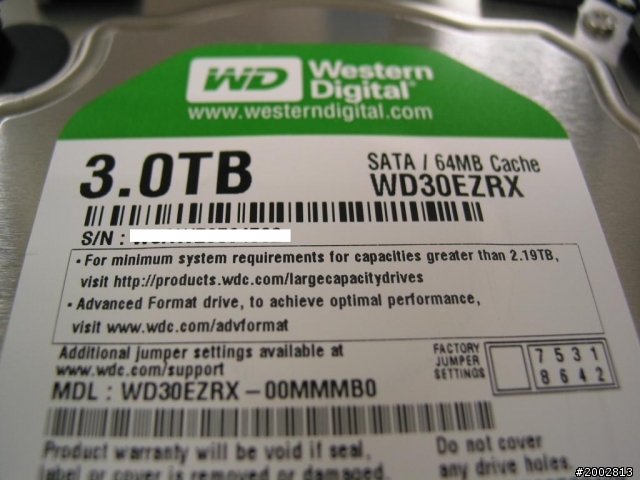

硬碟正面,WD綠標 MODEL:WD30EZRX
支援先進格式化。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-798a77645b5c62e17c9fd8388fb719d7.jpg)

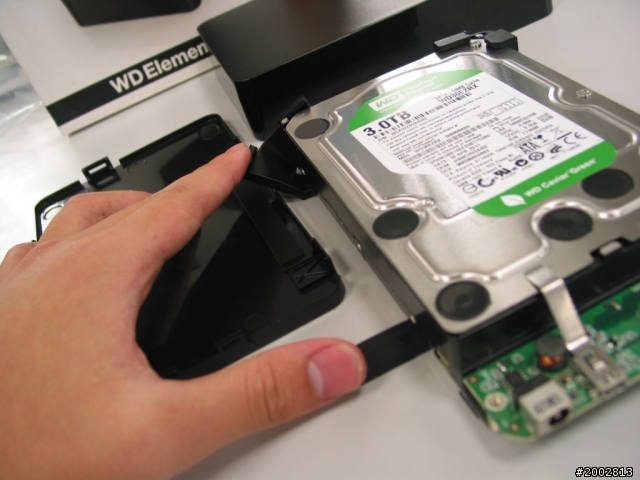

將防震塑膠墊拿掉。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-a89b533afa2e94a3082fb3dbec9ce532.jpg)
拆掉多餘的轉接介面。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-ae1fe9545a0cece279aa6d9121b86a5f.jpg)

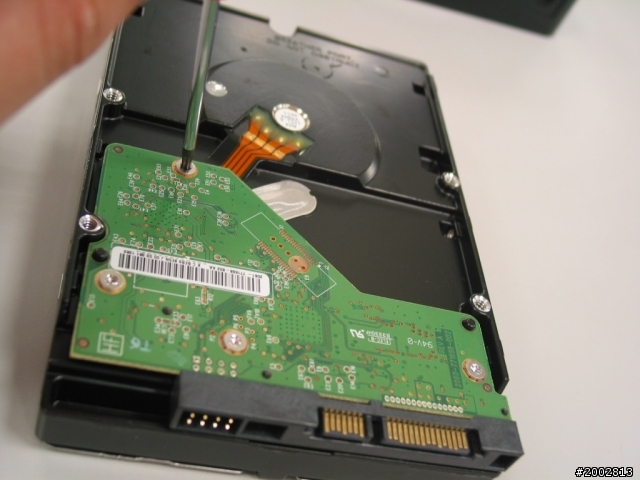

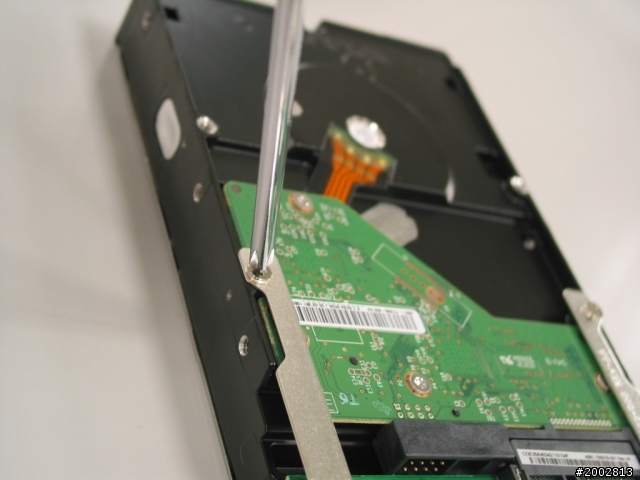

背面特寫來一張，準備個六角螺絲起子把電路板也拆開來看看!
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-7deb2d6e297d2ea838ec8b246b95ef0c.jpg)

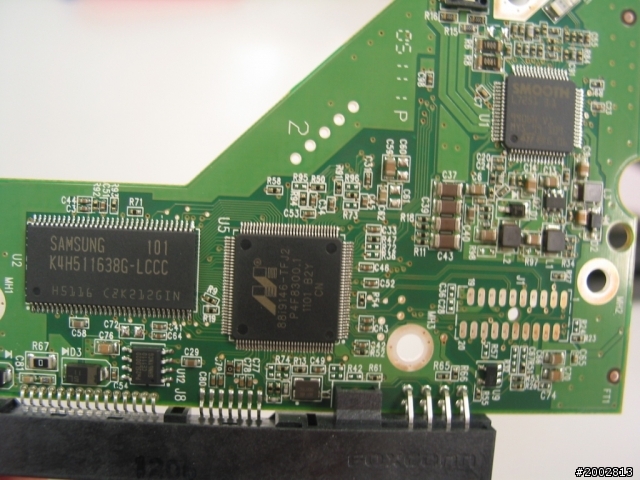

電路板特寫。密密麻麻的電子元件…
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-41e8e8ac206a37331897d2b700d8754c.jpg)

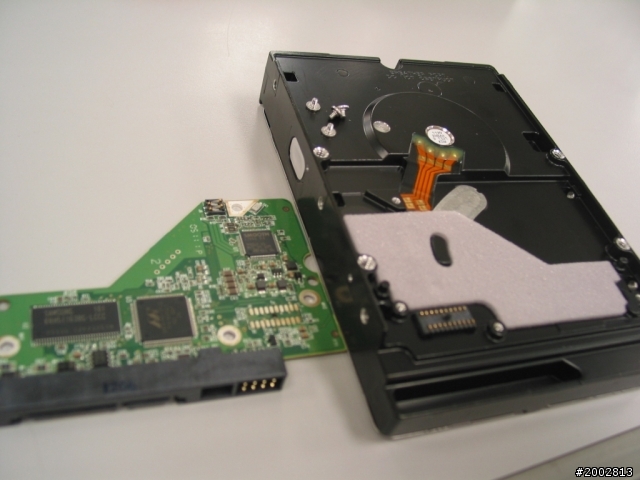

硬碟機身與電路板合照。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-963bab9bf4ecd0e00d7f1978c2cd7194.jpg)

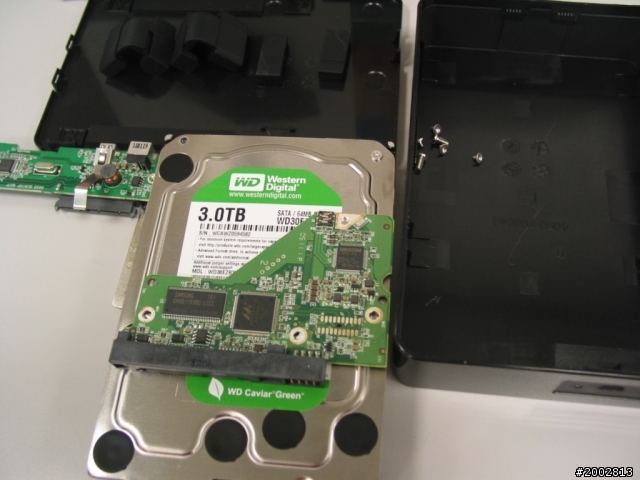

所有配件合照。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-a1e8d9714f6a77e385a623d902ce606f.jpg)

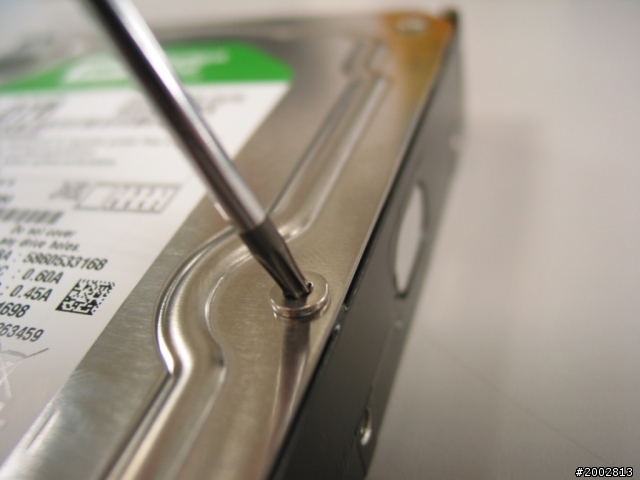

既然要開個徹底….那麼來看看硬碟機內部好了。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-ac0f6579365306d691d71d6fcd6e580e.jpg)

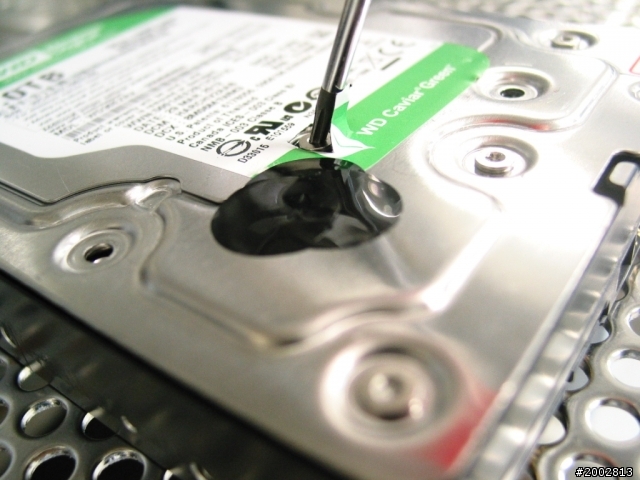

先把所有硬碟的螺絲都轉開，硬碟中間也有一個，必須把封面割開才行。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-9ba0ee8221e93809367883a2d221950b.jpg)

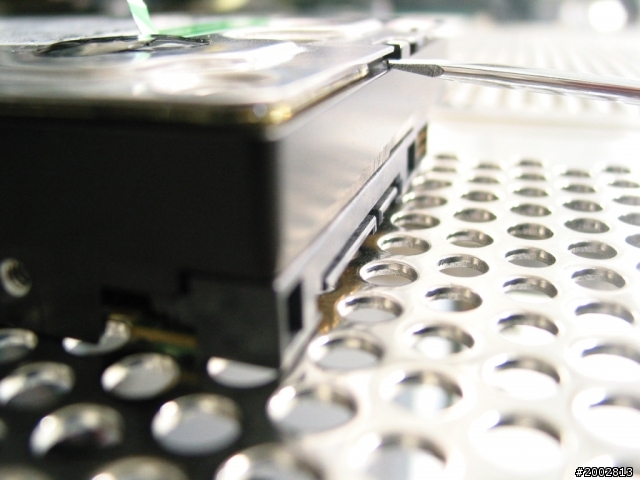

再準備一支一字起子把硬碟上蓋開啟。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-e0da76a7798d7be39ae6c5097de67b81.jpg)
硬碟內部很怕汙染，必須在無塵室拆開才不會受到汙染。
硬碟機在工廠製造、組裝都是在無塵室裡，所以拆開也要到無塵室才能拆開。

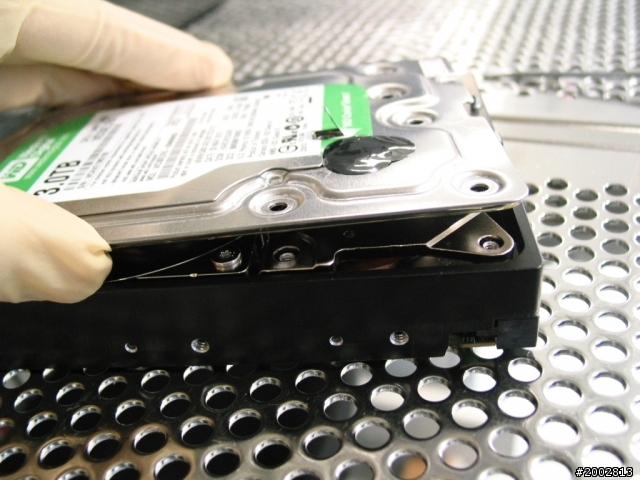

再將上蓋緩緩的打開吧
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-f9d13a708e66952994d46ac4970e57ac.jpg)

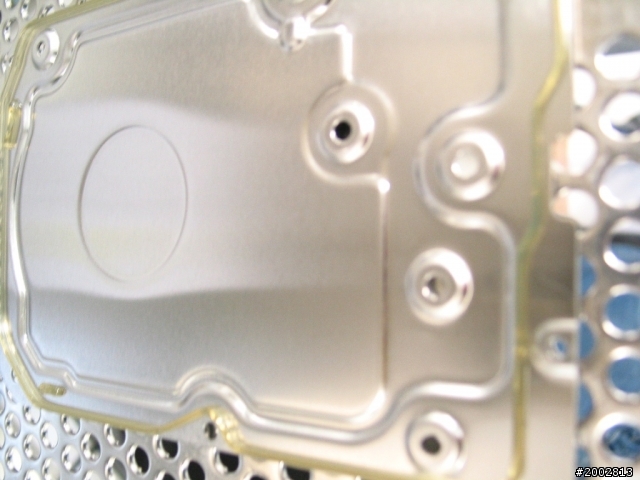

上蓋背面特寫
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-1fe91fb140c575753799e7fc770bb015.jpg)

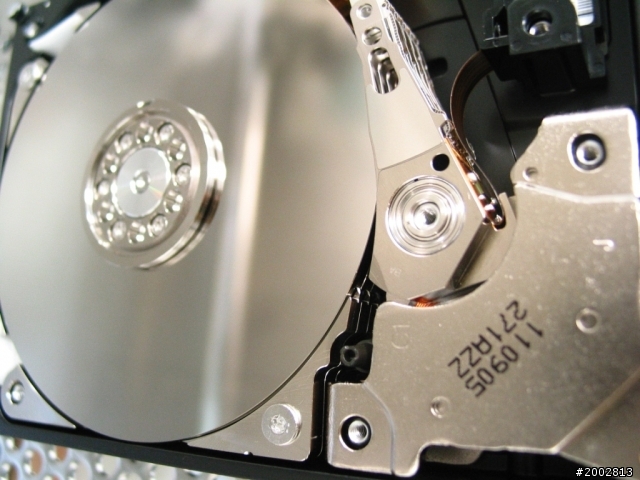

硬碟內部，Motor、Voice Coil、Media、R/W Head。
看那Media非常的乾淨光滑，資料都是存在這上面。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-3900c291247313f7bcad07999ddfb72f.jpg)

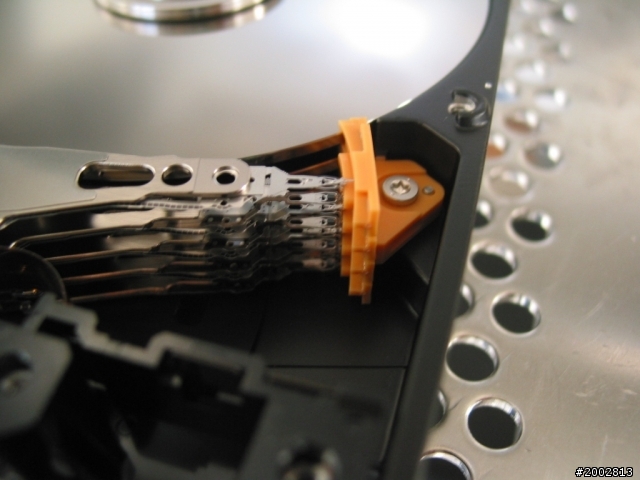

這顆硬碟的磁頭總共有八個磁頭，非常的多。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-3570069aaad3e4537bc6b303cc0c350d.jpg)
把磁頭移開，很清楚的可以看到有四片Media共八面，故要八個磁頭來作業。

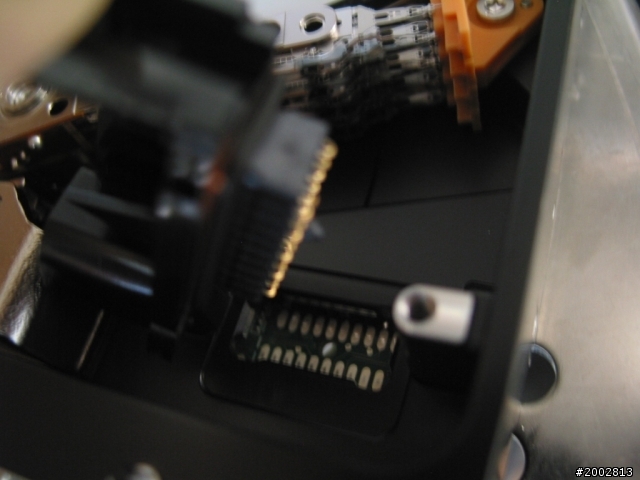

資料的傳輸、讀寫，都是靠這在與電路板連結。
![[開箱] WD Elements 3TB 內部構造大揭密](http://attach.mobile01.com/attach/201206/mobile01-a45cd9386ad48d7e2fd6374add96e703.jpg)
至於這顆硬碟的傳輸速度、效能在這邊就不做測試了。
被拆開過的硬碟，再組裝回去效能肯定都會變差。
硬碟內部構造非常的精密，稍微一點碰撞可能就會發生故障
所以平時還是做好資料的備份吧。
