[拆解文]Altec Lansing 給予 MX6021不一樣的劇院享受

自從2006年首次買了超過千元的電腦喇叭，就一直等待有沒有更好的多媒體喇叭
可以取代我的Creative I-3400，雖然有看到Creative有推出新的喇叭，外觀設計也很好看，
但經朋友的介紹下，Altec Lansing的喇叭在整體音質表現上好很多，當然要聽過才知道




上一組I-3400一樣是2.1聲道，看電影玩遊戲時，低音震耳欲聾的感覺很爽
但是中高音人聲，樂器聲整個就鳥掉了，還是可以聽聽流行音樂啦

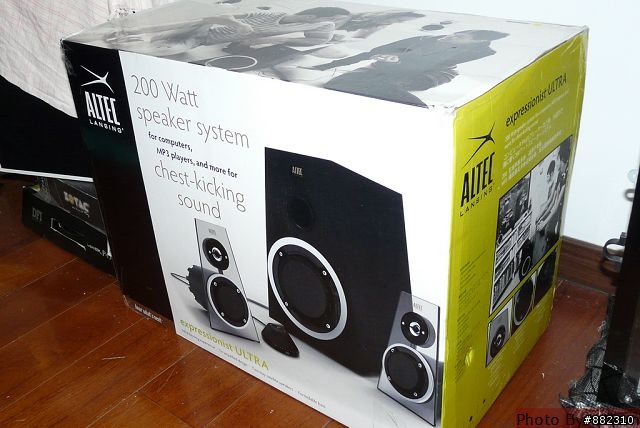

想當年的2.1聲道喇叭外箱還勉強用手抱回家，但是要徒手抱回更大箱!饒了我吧
好在軍團借我手推車讓我可以拉回家，只是回到家又馬上拿回去還
坐公車時好像老阿嬤拖著菜籃的感覺，啥東西那麼大箱!

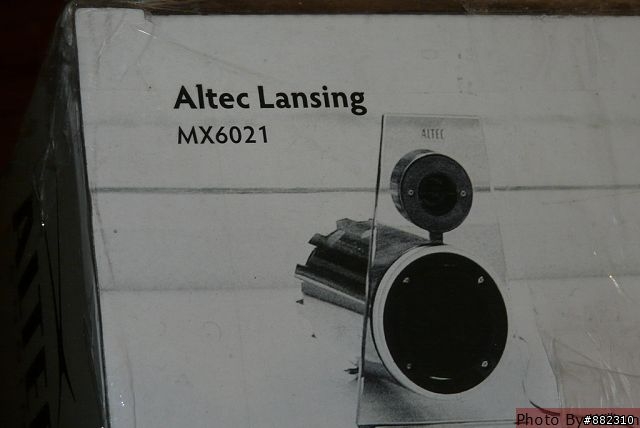

沒錯就是Altec Lansing MX6021旗艦版2.1聲道喇叭，要就直接衝頂，規格如下

3吋中音單體：33W/聲道、4 Ohms
1吋高音單體：33W/聲道、4 Ohms
6.5吋重低音單體/聲道：68w、8 Ohms
訊噪比：>75dB
最大音壓：106dB
衛星喇叭尺寸(長x寬x高)：135.8x156.9x220.6mm
重低音喇叭尺寸(長x寬x高)：260x382.5x400mm




買喇叭不只是看外觀，最重要的就是音質的實際表現，我可是帶了隨身聽過去
每首歌慢慢聽取喇叭所表現出來的細節，還有軍團長的鼓吹下...敗啦敗啦~~
當然還有阿殺里!約7張有找^_^，找的錢夠做小黃回家，但還是拉著推車搭公車>_<

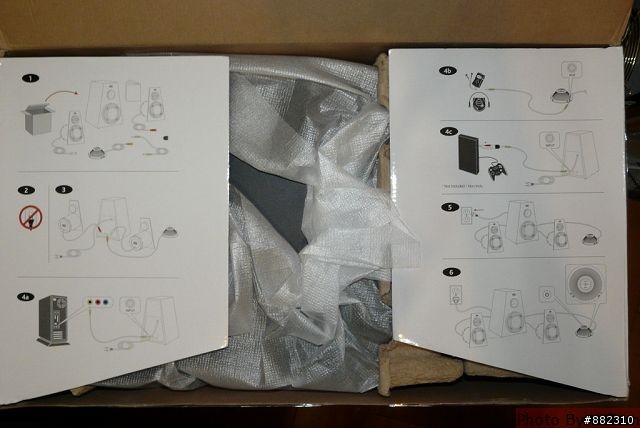

打開箱子可以看到詳細的安裝說明，主要重點就是必須先接好所有線材，再接電源

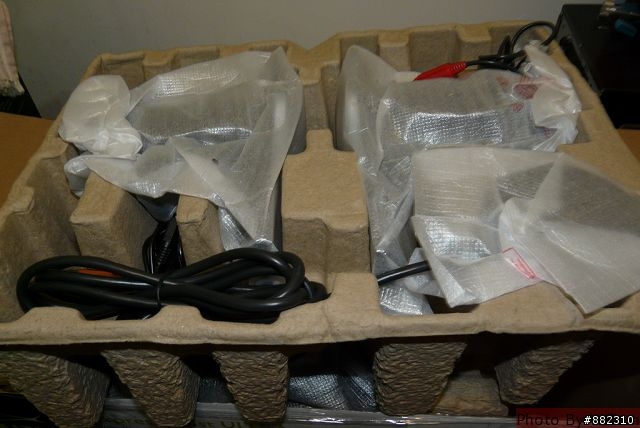

首先拿出衛星喇叭音量控制等等




再拿出!!最大咖的! 蝦米!? 乎有龐然大物




傳說中的重低音箱!外觀有種金字塔的樣子，體積很龐大，基本上跟一般機殼一樣大了

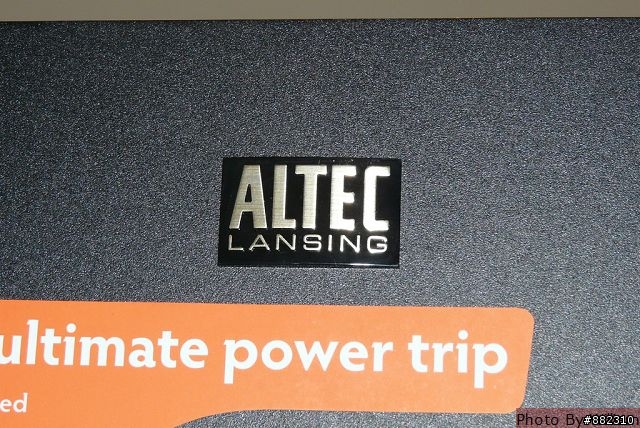

最上面有Altec Lansing的LOGL，帥吧~果然有旗艦版的架勢




買之前一定要先量過家裡是否有空間擺放，而且這一定要放在地上
擺放位置也盡量不要靠牆角落，最好至於衛星喇叭之中

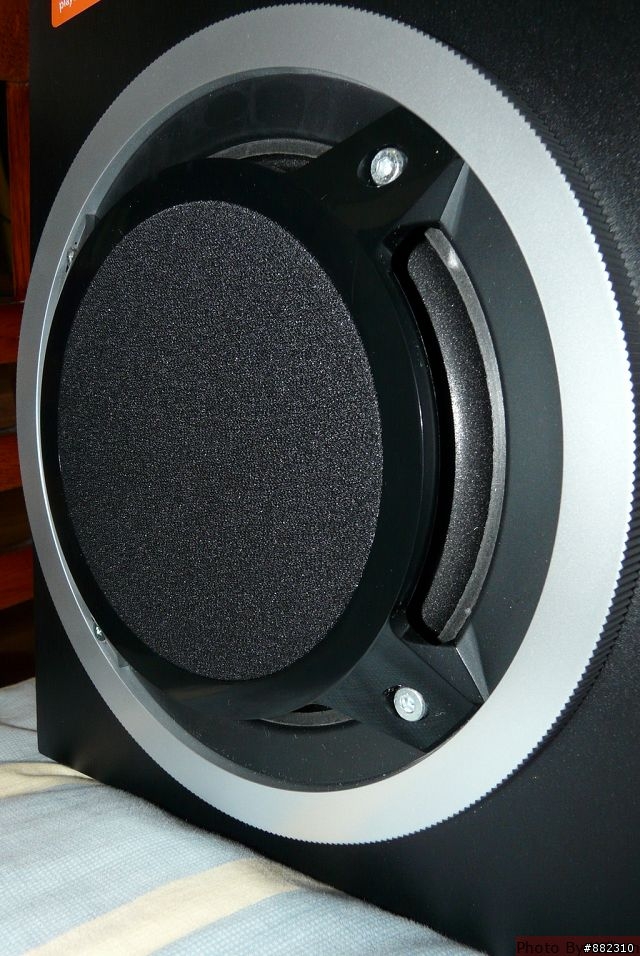

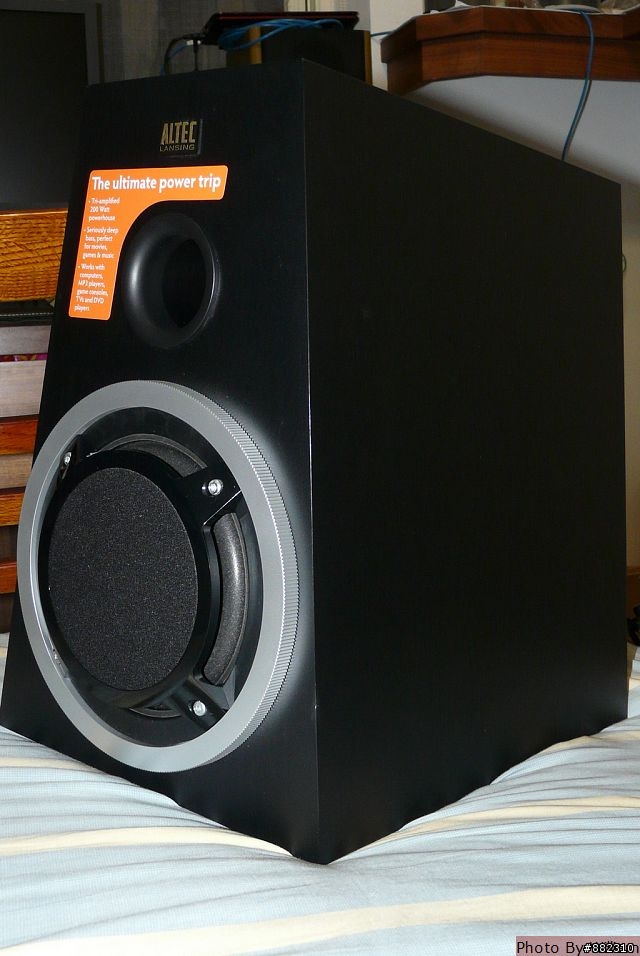

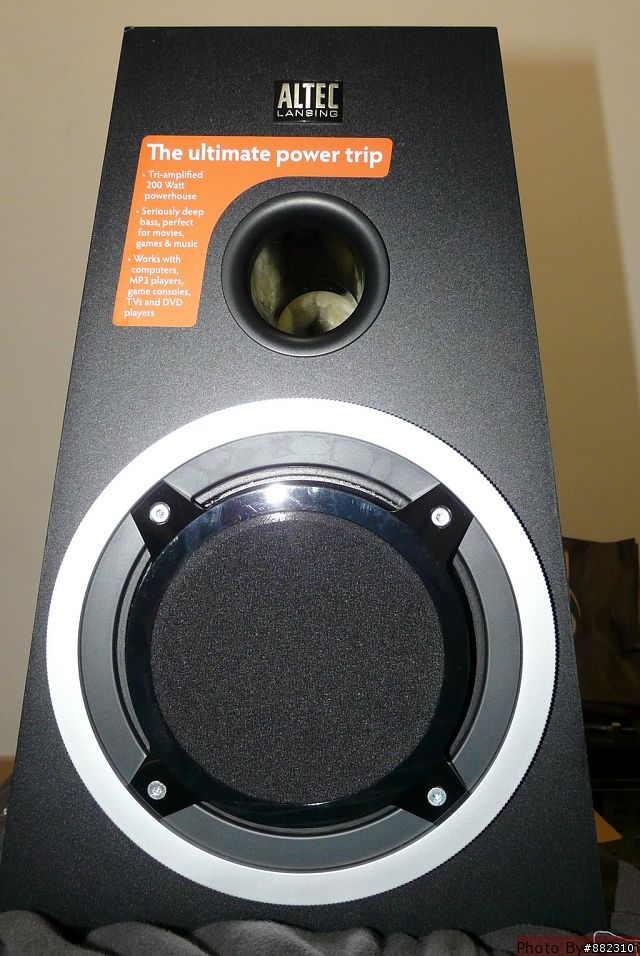

最具威力的6.5寸重低音單體，位置於音箱的前方，應該不會有人把耳朵放在前面吧
可是會被震耳聾的




重低音箱背面I/O部分，總電源的開關也位於後面，確保接上所有音源線之前
110V電源最好先關閉，要使用時再打開

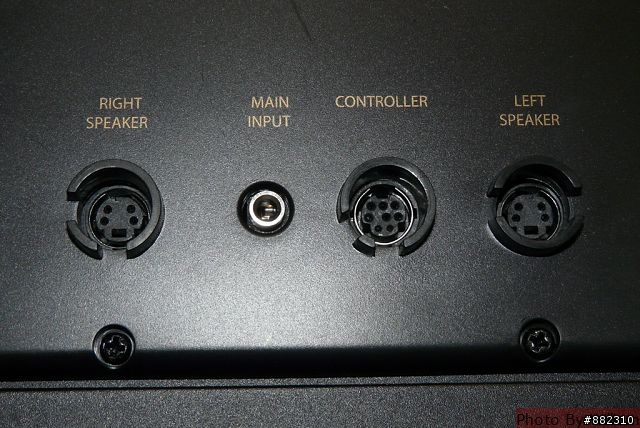

I/O端子部分，一個接音源控制器，旁邊兩個接衛星喇叭，這三個接頭採用特殊防呆設計
但如果要針對衛星喇叭的線材加以更改，則是完全沒辦法

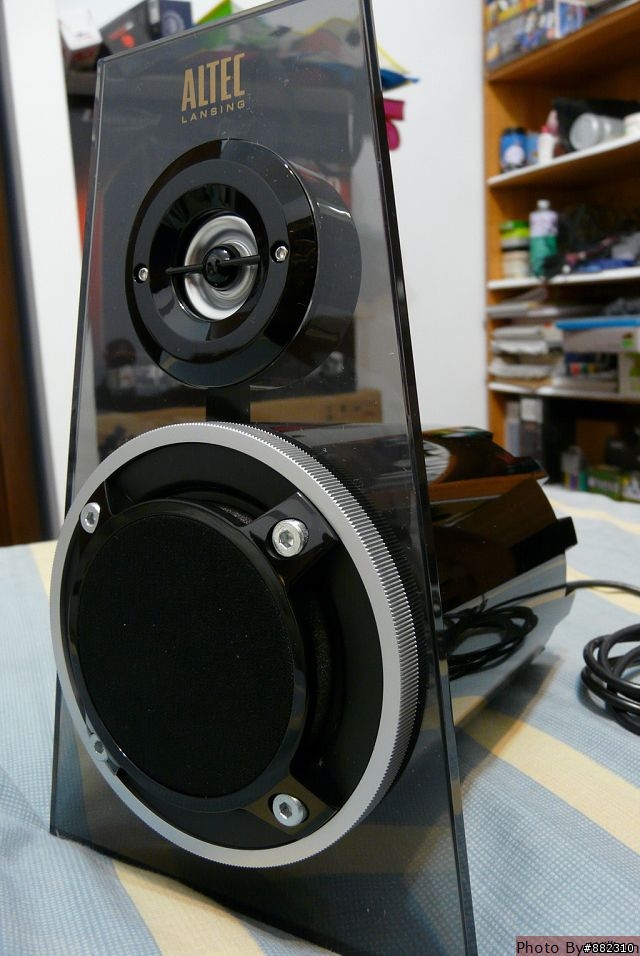

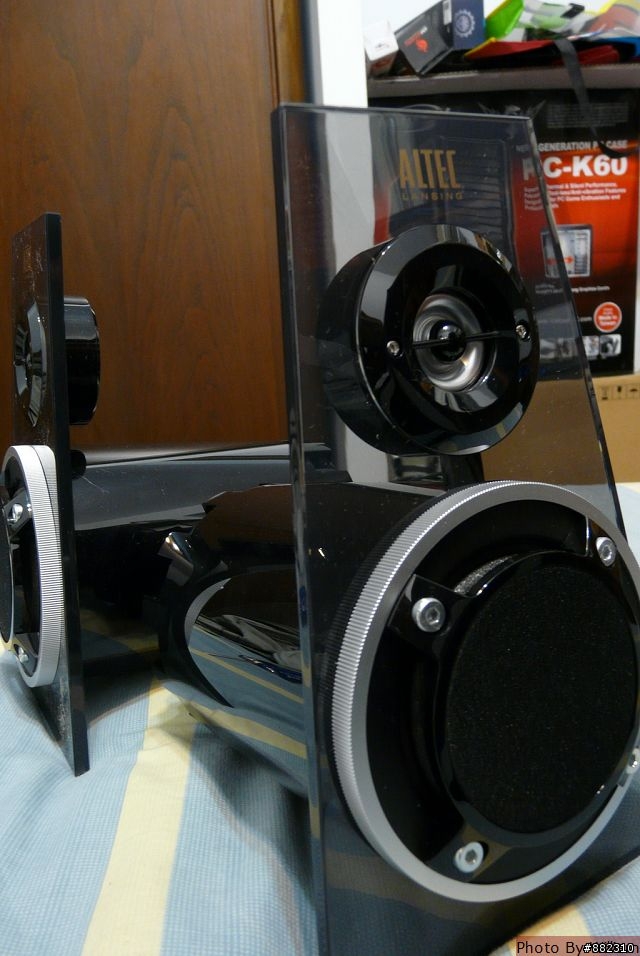

跟重低音箱外觀類似的衛星喇叭，採用半透明壓克力面板，有種內斂的感覺




中音部分後面有單體本身的音箱，圓筒狀

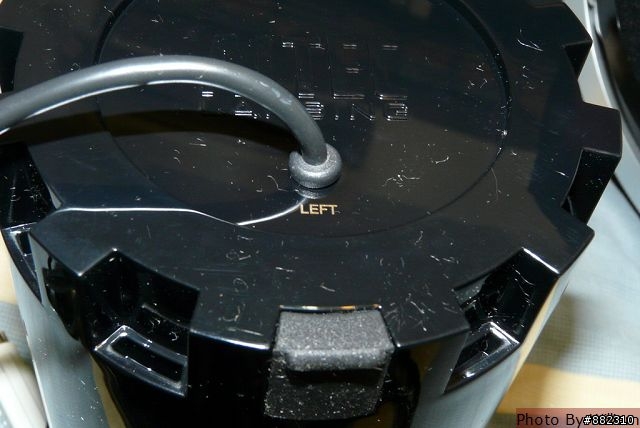

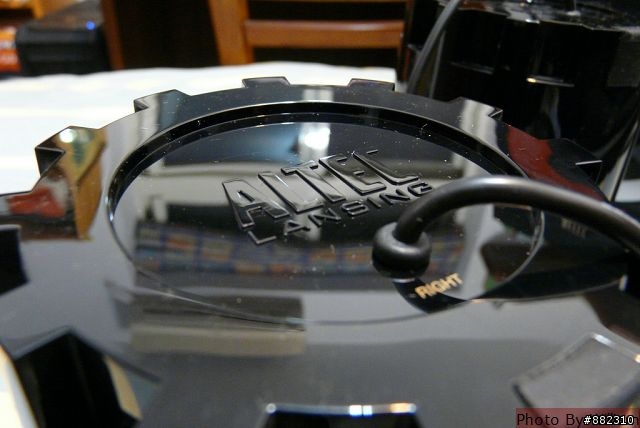

底部有個橡膠止滑墊，後面有註明是左聲道還是右聲道，以免接錯

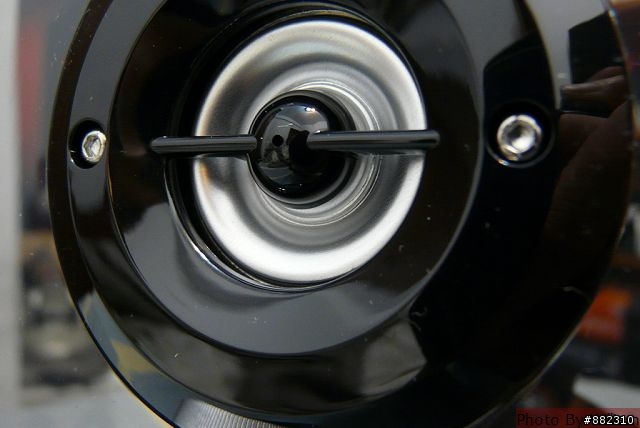

採用1吋高音單體

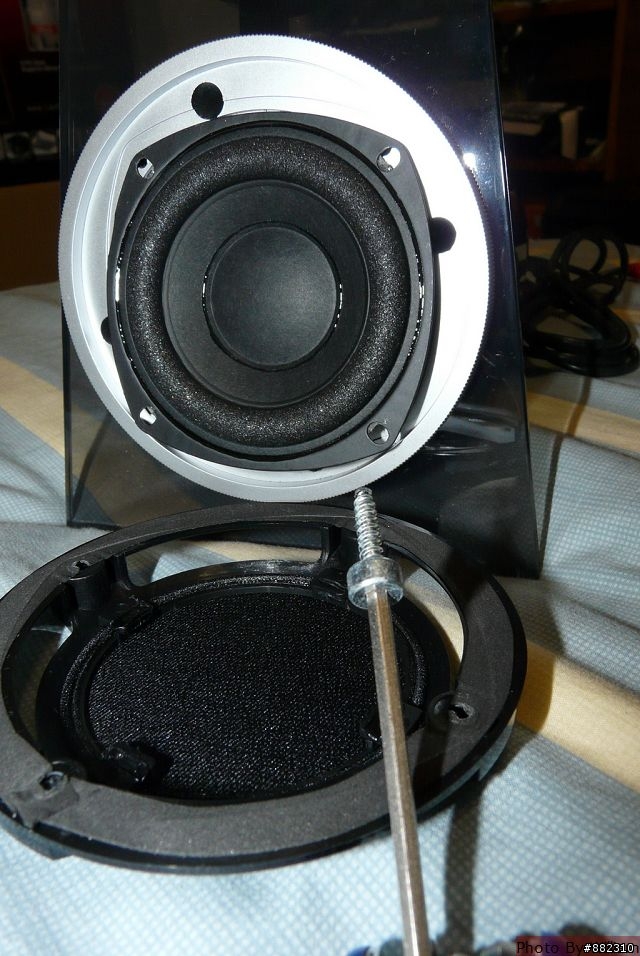

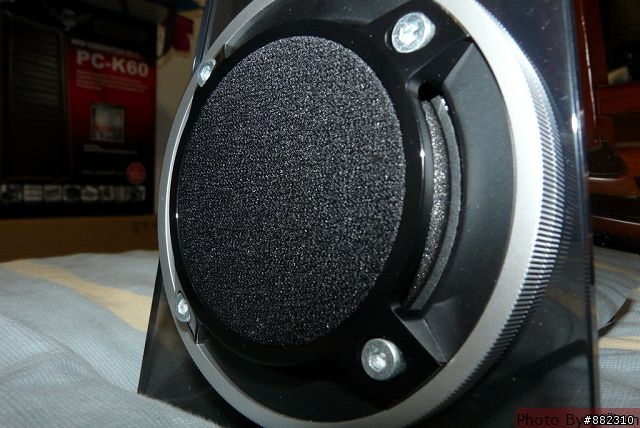

以及3吋中音單體




手癢拿出單車用的萬用工具組，拆!

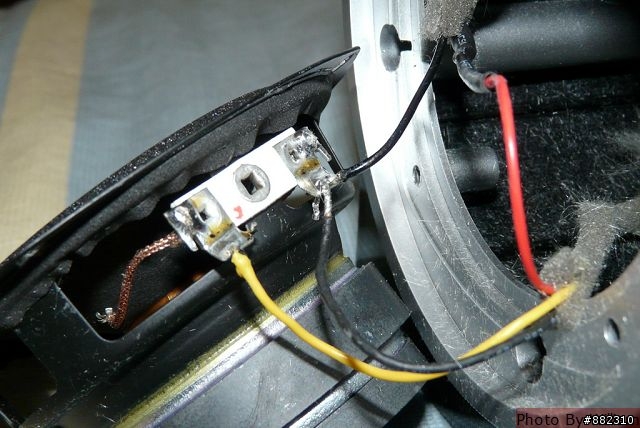

衛星喇叭共有三條線，黃接中音，紅接高音，黑為負極

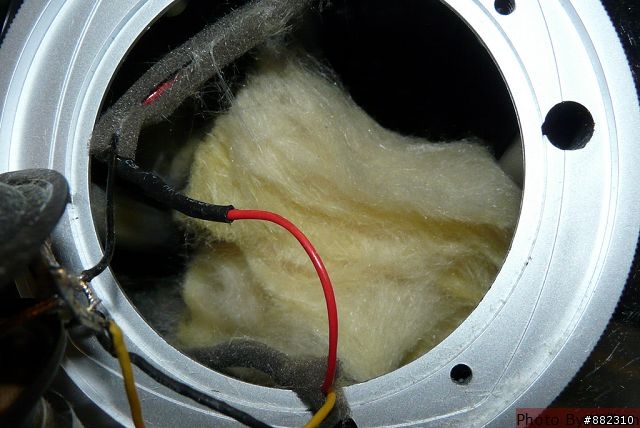

中音單體音箱裡面有塞一些類似棉花用途的吸音棉，覺得不夠的話可以塞一些濾水棉進去
水族館都有賣，一包才幾十塊的樣子，可以有效降低，低音共振，就是轟轟轟的感覺
那樣的共振很不舒服

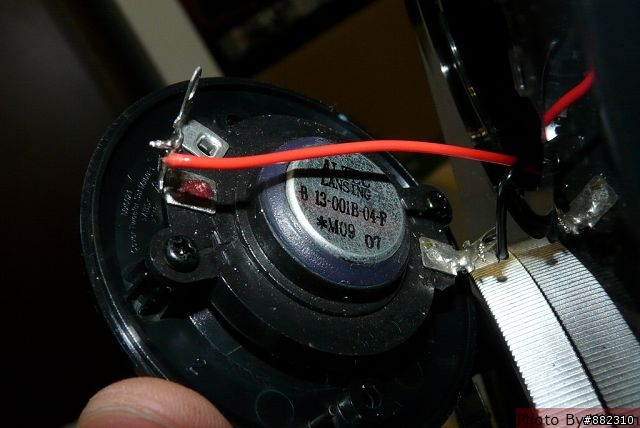

小小的高音單體，可是擔任音色表現的重要角色




高音單體沒有共振的問題，所以不需要在音箱裡塞吸音材質，只要能固定住就好

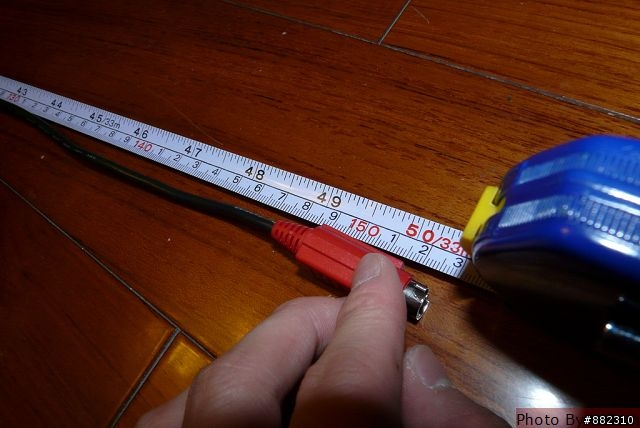

衛星喇叭的線材長度約只有150公分，不是有點短!!是很短!，如果衛星喇叭要放在一般桌上
然後又要把重低音箱放在一定會有一個衛星喇叭接不到，從桌子另一端到地上的距離至少有2公尺

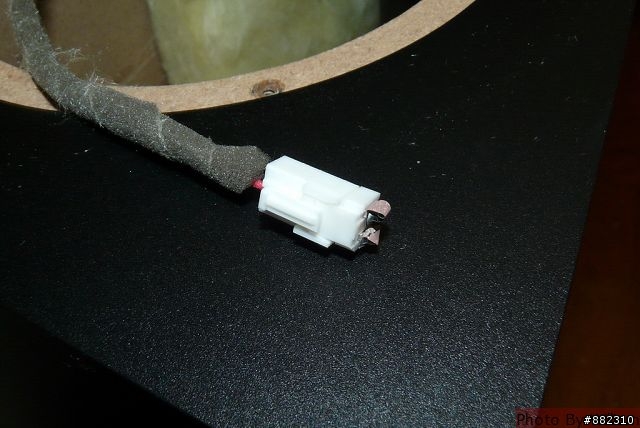

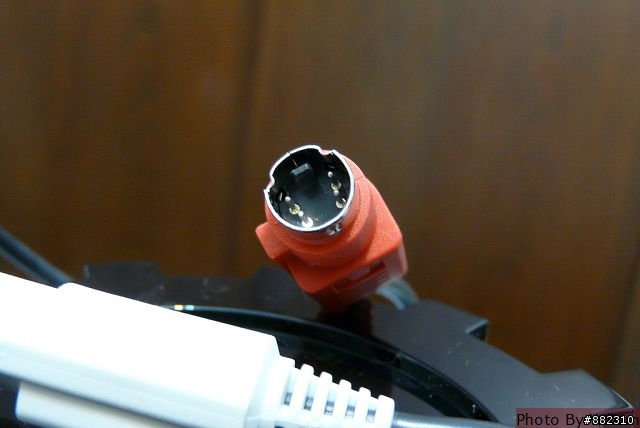

線材部分，就別想換了..，因為端子是特殊規格，除非剪斷加長..，不過不太建議這樣搞

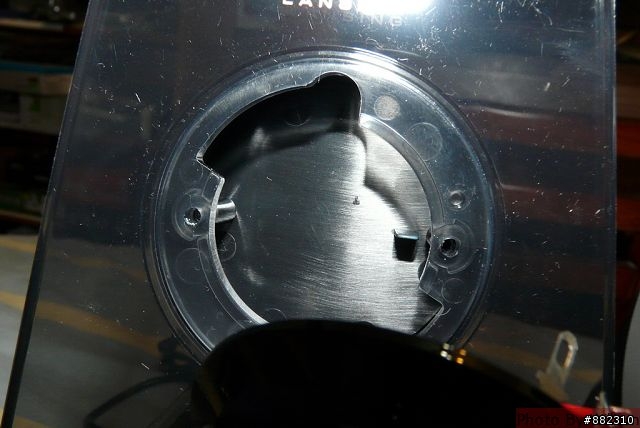

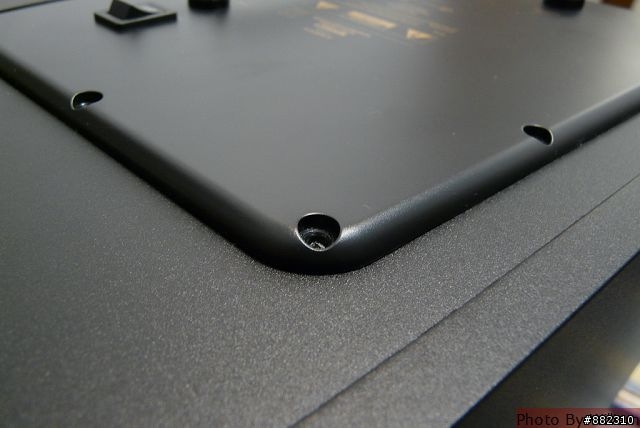

發像少了甚麼!? 螺絲已經被我取下了




當我要取下重低音箱的電路時..拔音低單體線時沒有拔好>_< 有點小意外，後面介紹XD

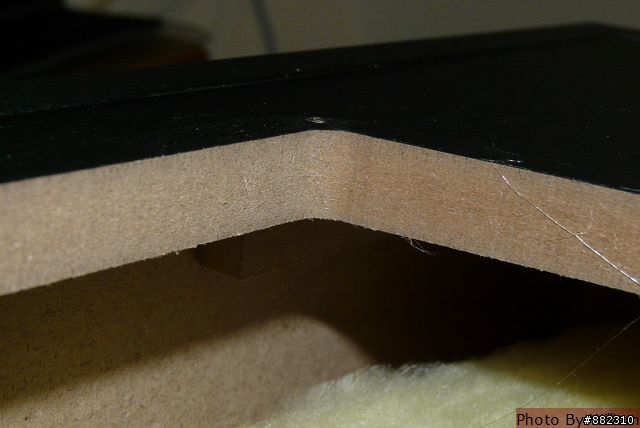

厚實的重低音箱，採用約3公分厚的木板打造

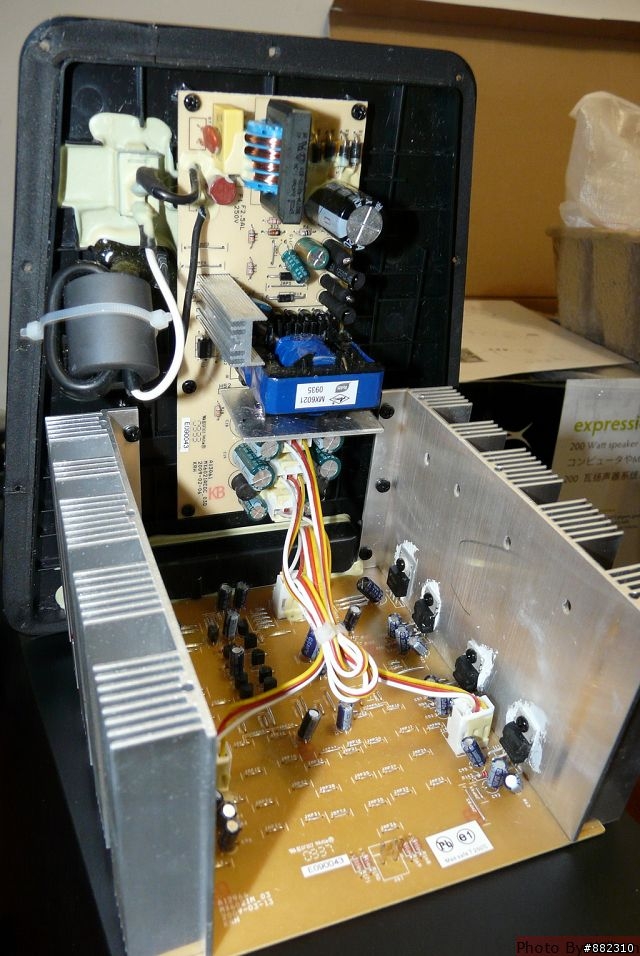

重要的電路設計就在這塊，沒事不要學我亂拆...

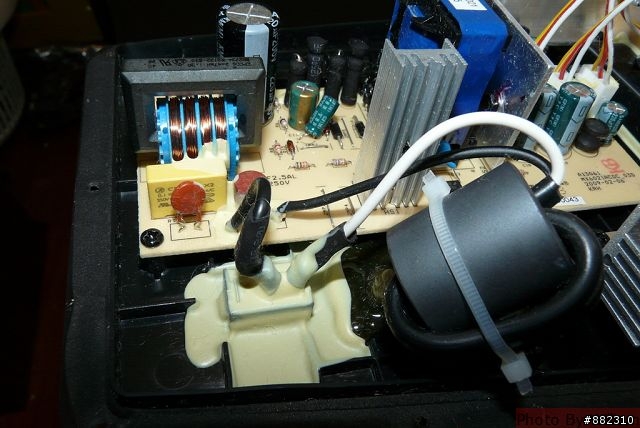

110V交流電輸入端

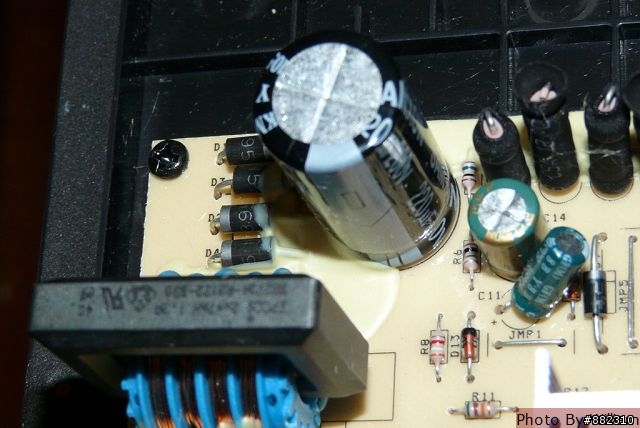

採用四顆二極體當作整流電路，再透過一顆220uF主濾波電容.....不是日系的哈

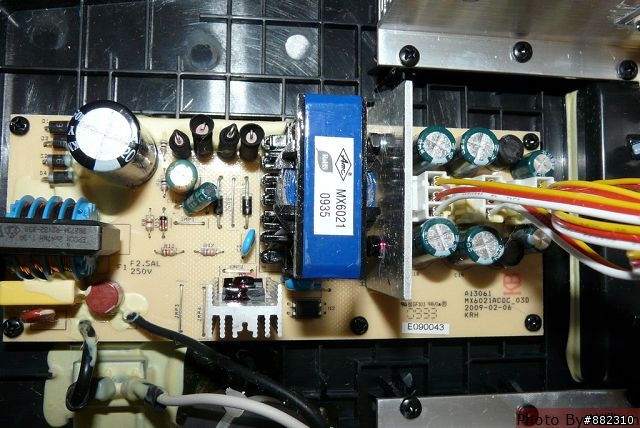

這塊是主要電源電路，電源的品質，低噪乾淨與否，就看這端用料如何!
從電源電路分析來看，採用非線性電源設計，交流110V輸入，然後升壓到250V
再透過整流電路，主濾波電容(因耐壓高280V 相對犧牲電容值才220uF)
最後再透過主變壓經穩壓IC後提供+-15V

簡單來說，這就是電腦用電源供應器POWER的基本設計，有效提升轉換效率，但是高電流，相對雜訊也大，使用在喇叭電路上，不太適合...，後果就是衛星喇叭傳出嚴重底噪!!!

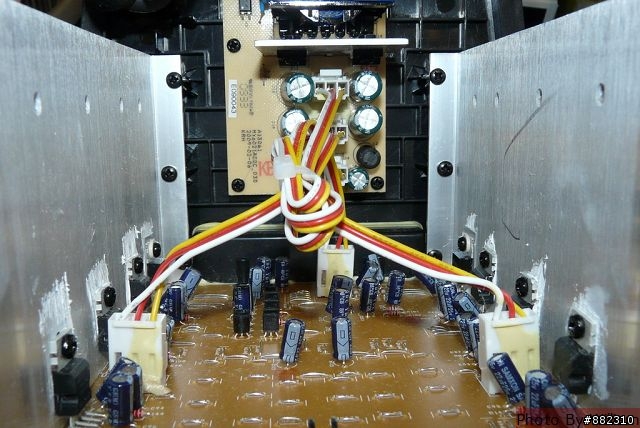

下面這塊是音源電路，左右兩側大塊的是鋁散熱片，

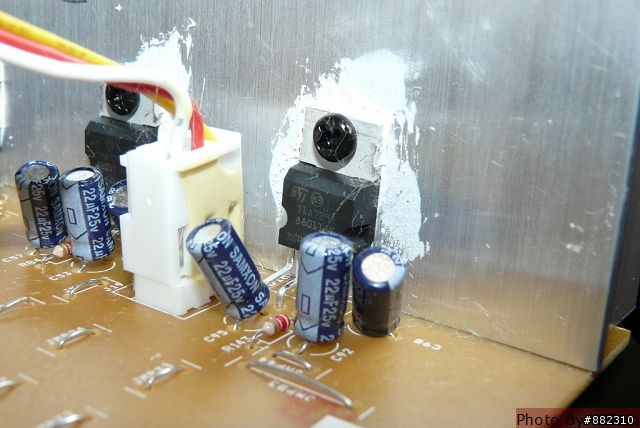

前級放大電路主要採用TDA7298，左右聲道分別有三顆，每顆TDA7298都有三顆22uf旁路電容

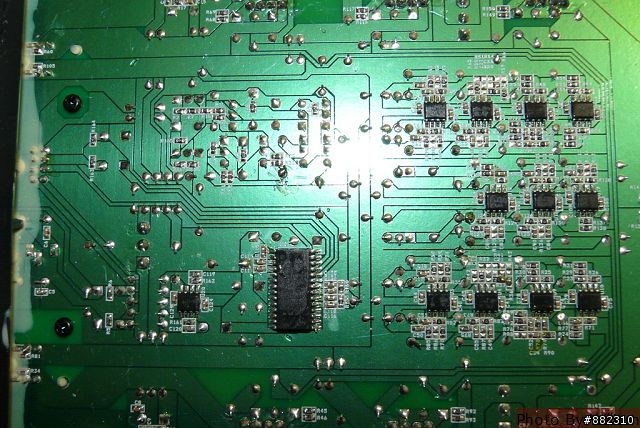

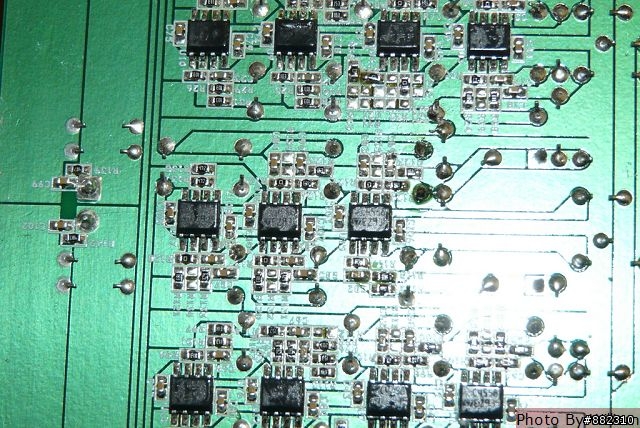

PCB背面佈滿許多SMD元件，如想要換掉電容請小心施工

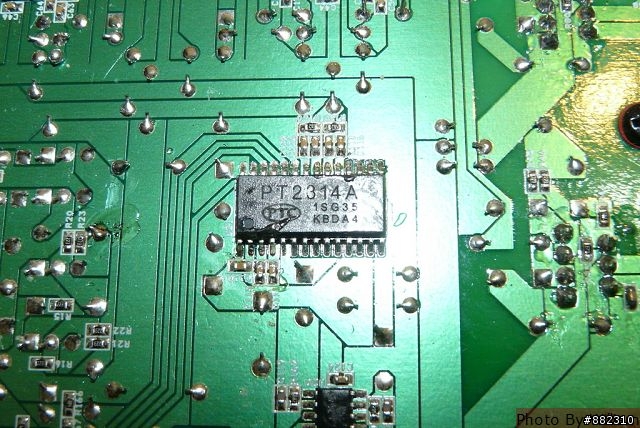

這顆IC負責數位分音分成三音路(高頻/中頻/低頻)，比起以往類比式的分音電路
採用LC(電感與電容)來的更精準，且也不用擔心分音電容用料太差導致，音頻混雜
但缺點是...無法藉此調音

不過以電腦喇叭來說，衛星喇叭不會更換的情況下，倒不影響，因為每個喇叭單體的特性都不一樣，對於音響應用上，藉由調整分音電容，可以達到不同的音感




除了將分音電路數位化以外，後級放大電路採用C4558，一般來說1顆OPA負責一聲道
MX6021採用多迴路設計要4顆OPA來負責一聲道，中間三顆則是低音部分OP放大電路
這樣設計除了成本增加外，可讓音域更廣，達到以往電腦喇叭無法到達的水準，

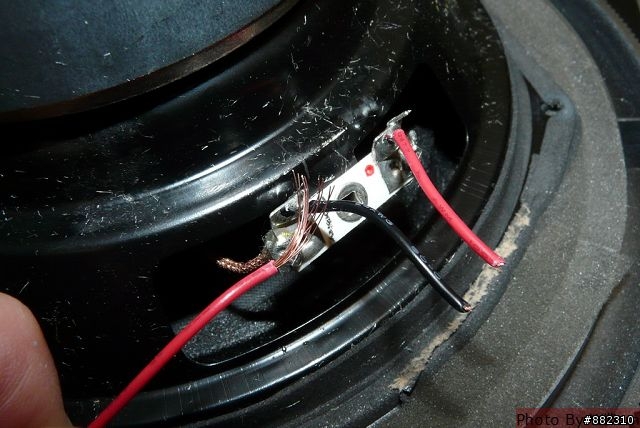

取下電路板時總是有點小意外，拔取低音單體與電路連接線時，悍點連根拔起!Oh No~~




其實這在我預料之中，拆之前要三思，因為一定會看到低音單體連接，使用普通的多芯線材
也不用太大驚小怪，所有的電腦喇叭都是採用這種線材等級的，

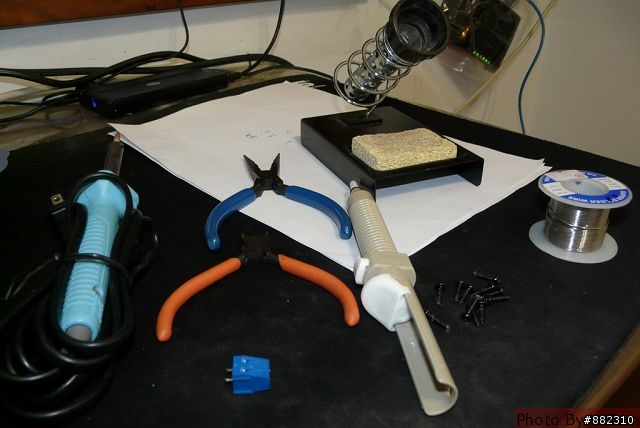

所以事前準備工具
烙鐵
吸錫器
斜口鉗
尖嘴鉗
銲錫

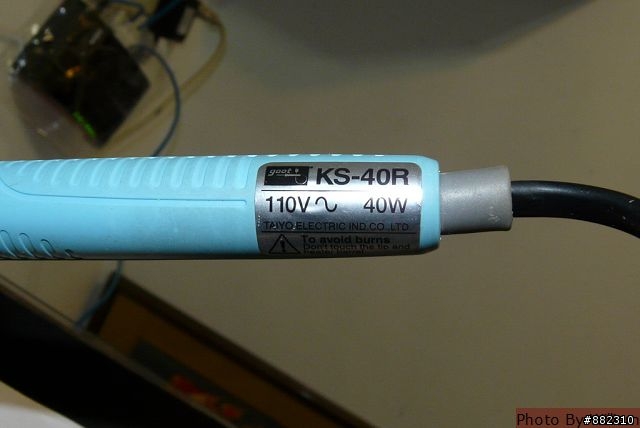

烙鐵也不要用太糟的，至少要有40W，推薦GOOT KS-40R，耐用!

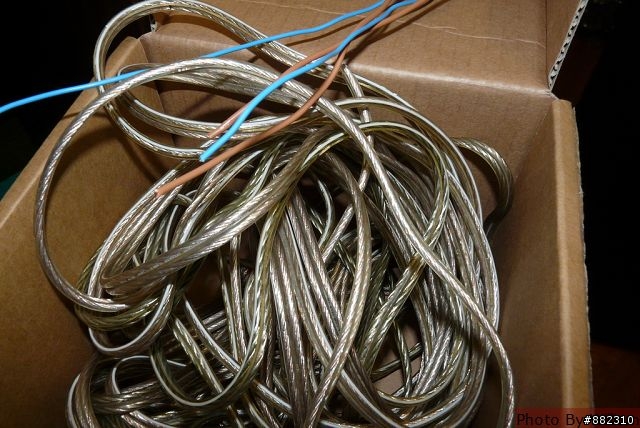

既然要更換喇叭單體線材，有兩種說法，一種採用多芯線，另一種是採用單芯線
通常都是用單芯線居多，也不要用太粗~~，我是拿電工師傅施工用剩的線材來代替
反正都是銅單芯線..先加減代替一下

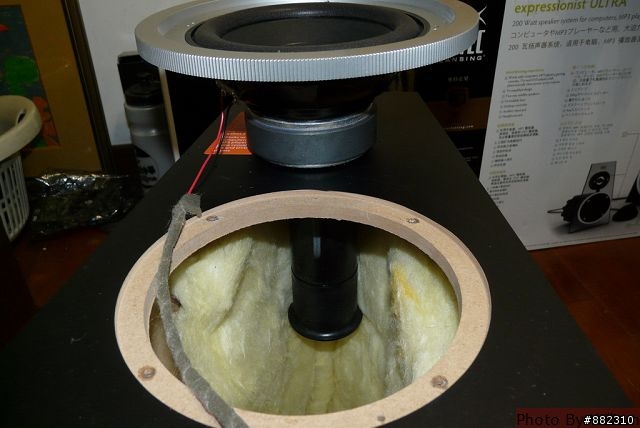

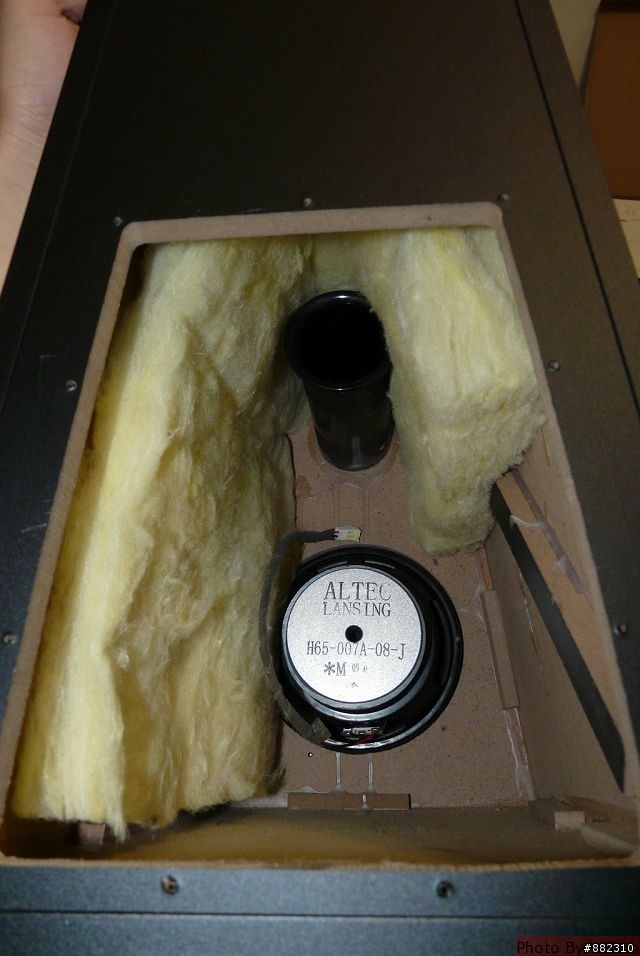

首先要把喇叭單體取出，使用六角型工具就好，音箱裡面還可以再塞多點濾水棉

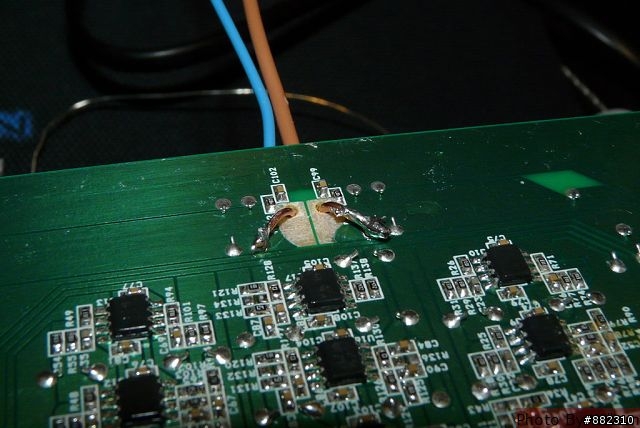

悍好嚕，下次拔線時要小心>_<，這種電木板上的銅箔很脆弱

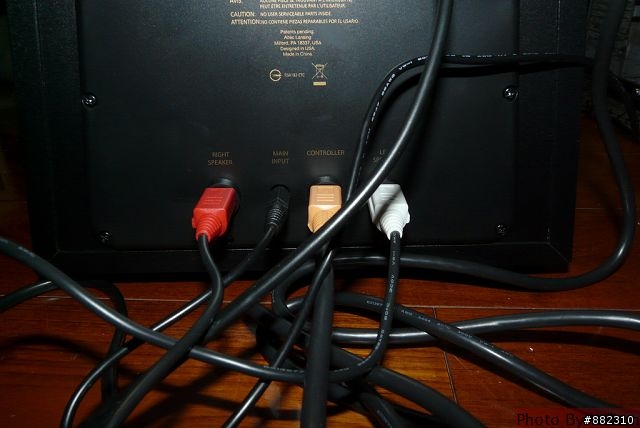

胡亂接上喇叭線材與音源線材，有防呆別擔心會接錯

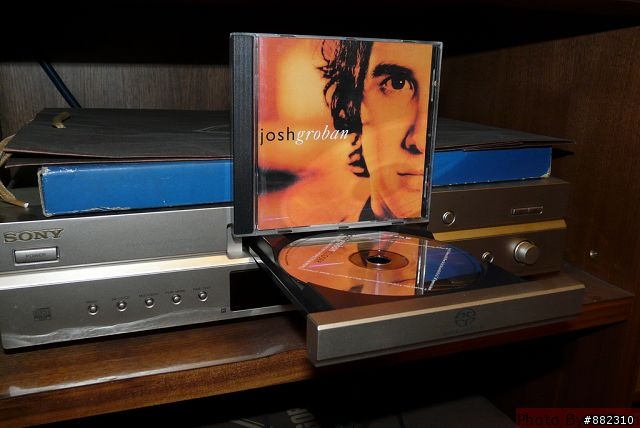

使用家裡的CD播放機，來放Joshgroban的專輯吧，為何不使用電腦來播放CD的音樂哩
因為連我的X-Fi Music也無法完成呈現CD原始表現，還是這台CD播放機可原音呈現

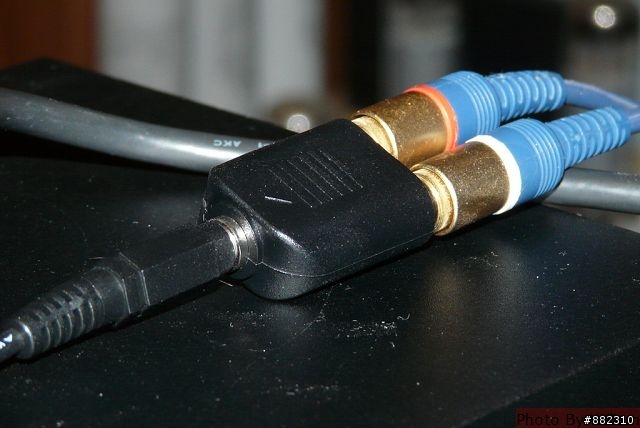

透過附贈的RCA轉3.5mm

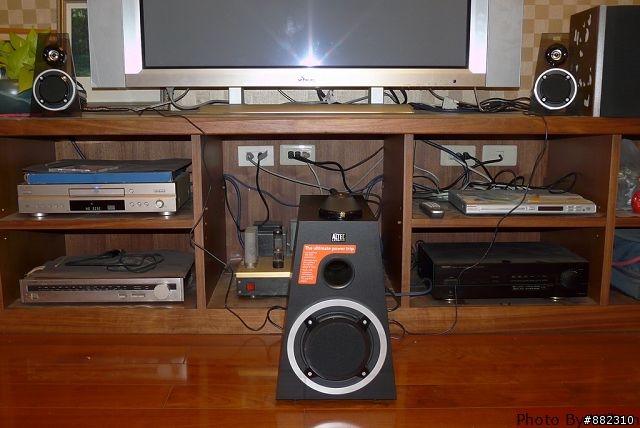

重低音放中間，旁邊放置衛星喇叭，按下PLAY！ＷＯＷ！..我詞窮了
中高低音域完整呈現，不多也不少，當然還要透過音源控制器來取捨低音與中高音的多寡

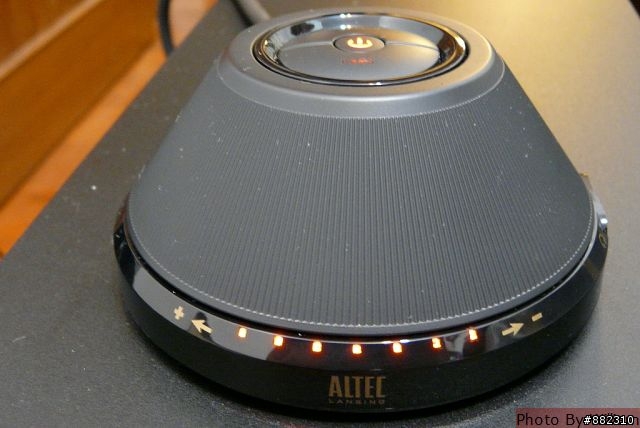

從衛星喇叭，重低音箱，到音源控制器，皆屬同樣的梯形外觀設計(也有點金字塔的感覺

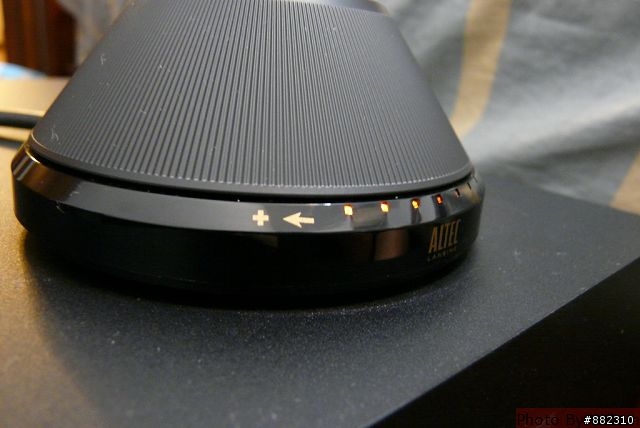

被切頭)，外圍這圈，左右調整音量大小

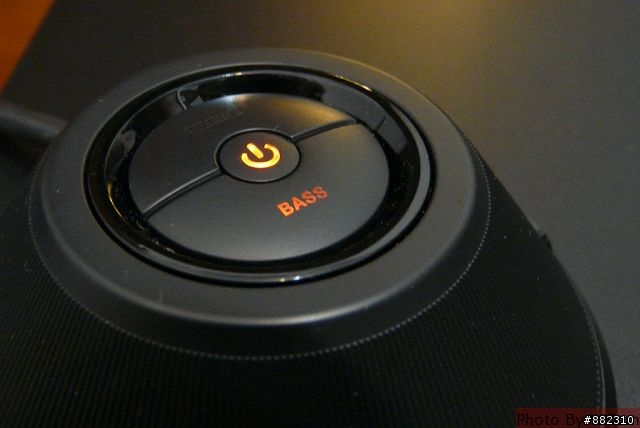

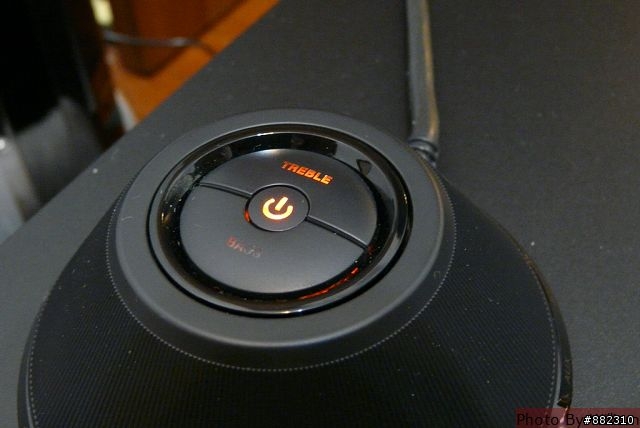

中間開關喇叭，與獨立調整低音BASS輸出量




按一下上面的中高音按鍵，一樣呈現橘色LED的狀態，然後透過旋鈕盤，調整輸出量

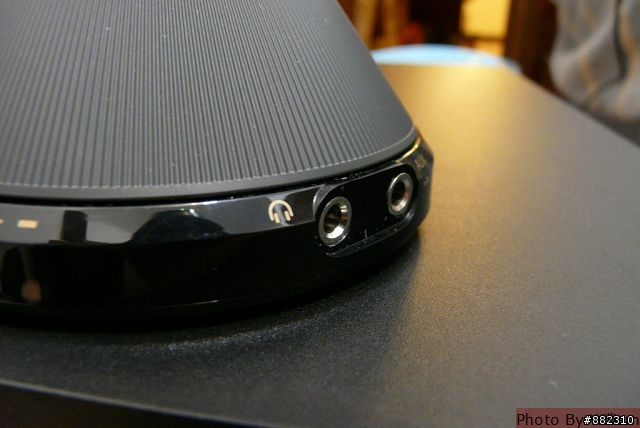

這邊可以接上耳機，當接上耳機時喇叭端音源會被轉到耳機上，會自動切換就是了




如何操作，還是用影片來介紹比較實在，大約要轉到中間時聲音才會出來
越後面可變電阻的線性變差了，所以聲音就很大聲，除非要慢慢細條，慢慢讓LED燈變亮



自從接觸電腦喇叭且稍有玩過一些音響設備後，不要想說喇叭是萬能的
可以聽音樂玩遊戲又看電影，等等~最理想狀態，聽音樂用耳機，看電影用喇叭
玩遊戲還要觀看是玩哪類型的遊戲，如果玩第一人稱射擊遊戲FPS類型
請戴耳機才能判斷敵人位置，如果玩戰略類型遊戲，使用喇叭時，可以享受轟炸的快感

整體表現上MX6021中高音直說不上細膩，但也不會糊在一起 ，清楚的點出音頻該有的區塊
這可要歸功於數位IC的分音技術多迴路式的OPA後級放大電路
比起以往所使用的OPA(運算放大器)多出3倍，音域更廣，更分明
也是靠這樣的電路設計才有的表現，整體音值來說已MX6021旗艦喇叭來說已達到最好的水準

但是惱人的底噪卻存在，可別想買條發燒線來解決，或是改啥壁插，通通都沒有用的
原先的電源設計電路就不應該採用非線性電源電路，其實只要最基本的110V變壓16V/24V
透過橋式整流，再透過主電容濾波(電容值可以高一點)，最後透過穩壓IC提供前後級所需的電壓即可，以最簡單的電源電路，就可輕鬆降低底噪問題，但相對的成本也會增加

MX6021音質上都不錯，只可惜又敗在電源不乾淨，只適合放置於遠處，當作家庭劇院喇叭吧，如果放置書桌上，不但要擔心衛星喇叭 不夠長的問題，還有嘶嘶的底噪聲>_<




優點:
1.獨特的類似金字塔外觀造型
2.衛星單體採用半透明壓克力襯托出不一樣的美感
3.獨特的三音路數位分音技術，清楚表現出各音頻音質
4.整體音質還算不錯，韻味都有出來
5.音量旋鈕盤，由LED顯示聲音大小，需要慢慢調整，以免音量過大
缺點:
1.電源電路設計不良，導致底噪嘶嘶聲
2.衛星喇叭線材僅有1.5米，也無法更換，擺放空間有限
