這款喇叭非常的數位(很難改)，自己也非這方面的專家，任何敘述僅供參考
0.音響背面
1.主電路板正面
2.主電路板各區塊功能(PCM及光纖漏畫了，在左上角那片電路板)

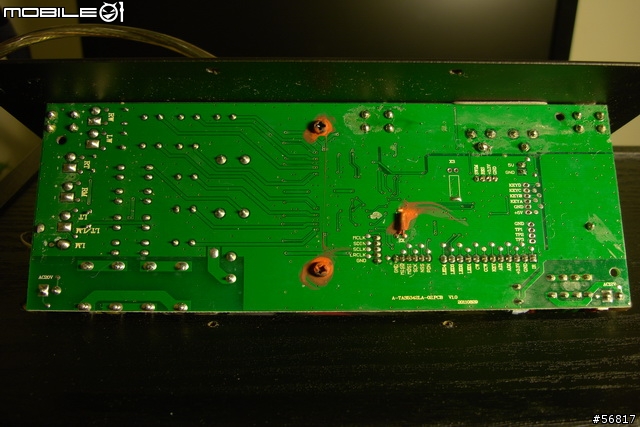

3.主電路板背面
4.主電路板背面 - 中段，左左下(到PCM光纖接收器)，右下(到控制旋鈕)，右(空接)，上(工程用)
5.主電路板背面 - 前段，W-低音，M-中音，T-高音
可以看到功放有八組輸出，只有六個單體，所以可能有兩組功放並連輸出給低音喇叭
6.主要控制IC
U4:ST STM8L152C6，微控制器，統合所有IC，和旋鈕
U7:ST HCF4052，四通道類比多工/解多工器，用於訊源切換，但不知道傳輸的是數位還是類比訊號
U14:TI TAS5508C，八通道數位音頻PWM處理器，將數位聲音資料產生PWM，驅動數位功率放大器;同時透過內建的高低頻控制器達到分頻器的功能
U25:TI PCM1808，立體聲類比-數位轉換器

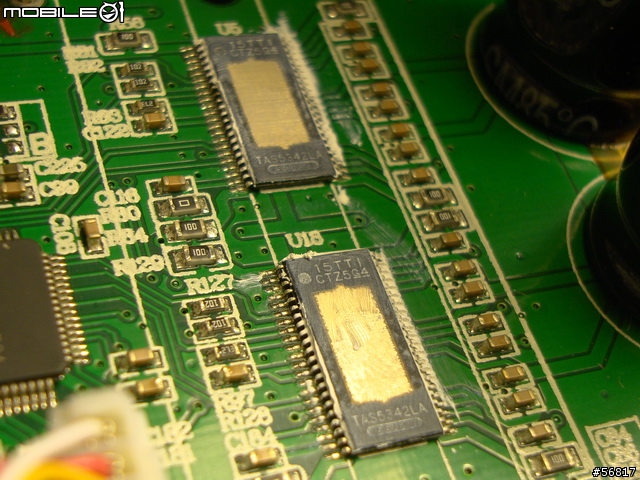

7.數位功放電路，TI TAS5342LA，Class-D amplifier，達到大功率、高效率的功率放大
8.同軸及光纖接收器 - 正面，AKM AK4117
9.同軸及光纖接收器 - 背面

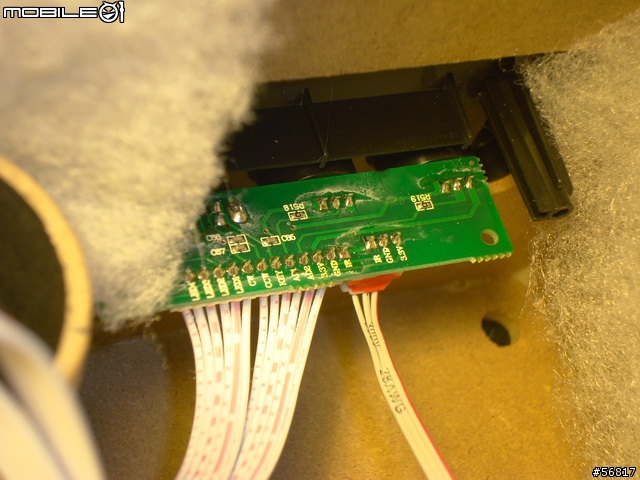

10.音箱側面控制板，紅色接頭連接到紅外線接收器，白色接頭到主板

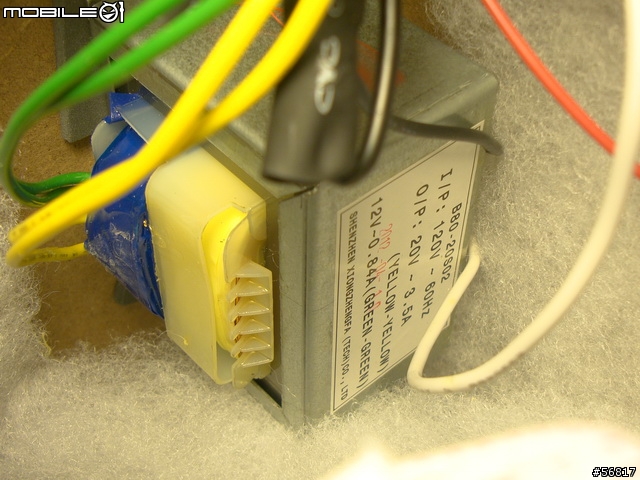

11.變壓器，有兩組輸出電壓，AC20V 用於類比電路電源，AC12V 用於數位電路電源

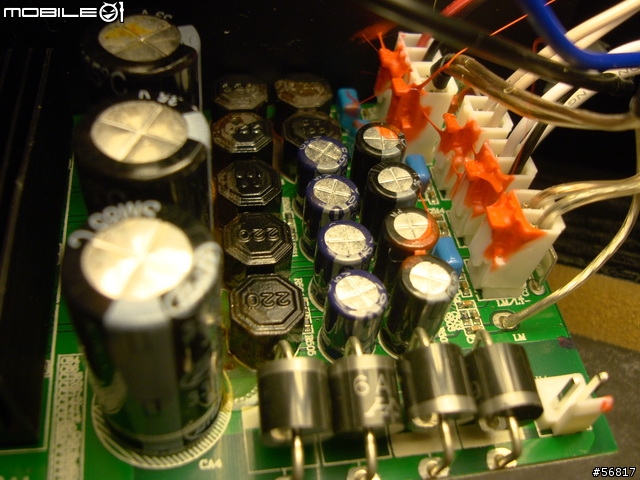

12.類比電路電源，AC 20V 橋式整流，只要是DIP鋁殼電解質電容都是類比電源用的
黑色上面寫著220的是聲音輸出用的濾波電感

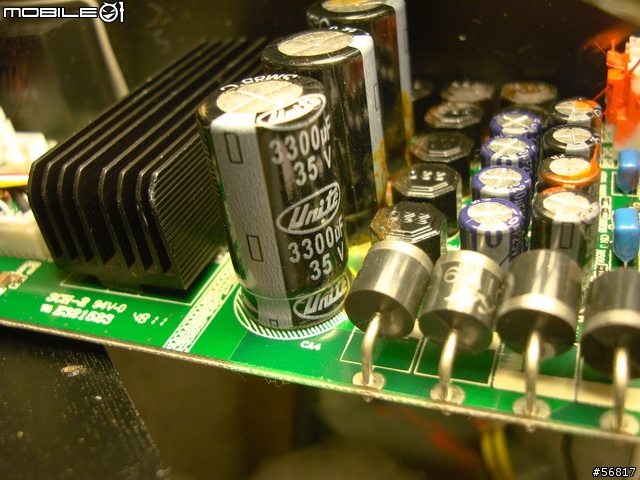

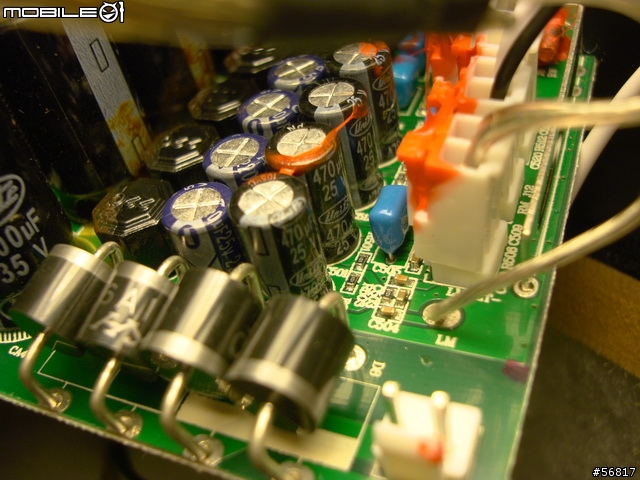

13.類比電路電源電容
14.單體輸出低通濾波電感電容，因使用Class-D功率放大器，所以需要L-C低通濾波
TI的電路範例大概像這樣，有人說用兩顆電感對耦性較好，這邊只用一顆22uH代替
15.數位電路電源，AC 12V經橋整後輸入至一個AOZ1210AI Buck轉換器，輸出穩定的低電壓

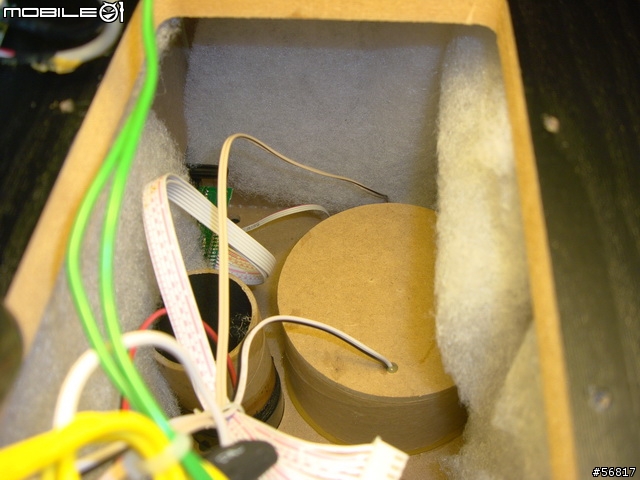

16.音箱內部，可以發現中音喇叭的音箱是獨立的

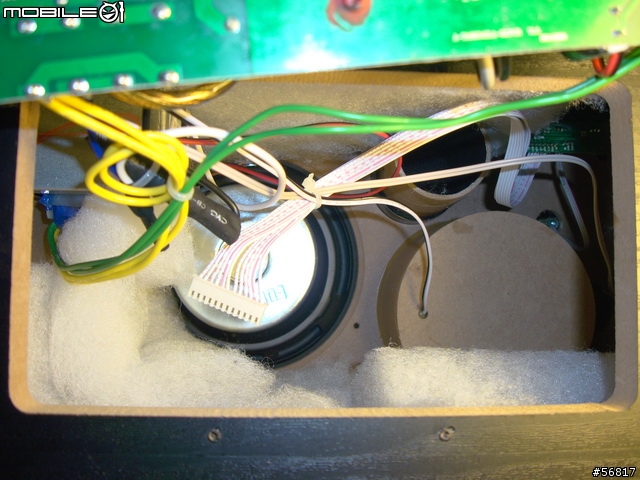

17.音箱內部

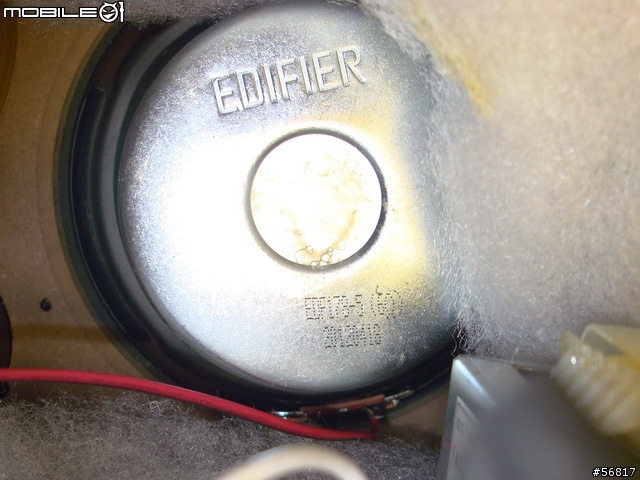

18.低音單體

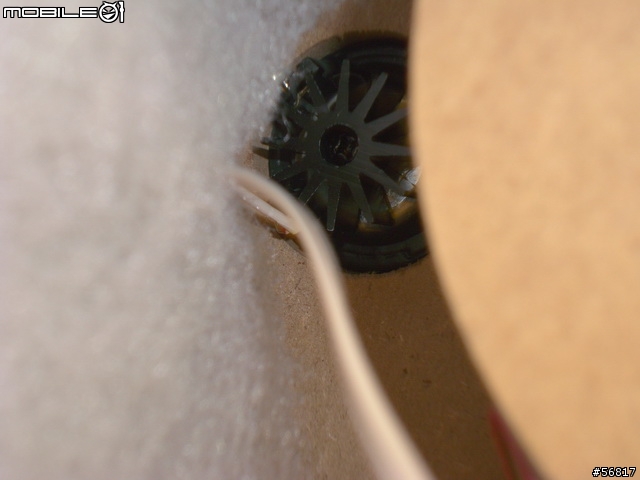

19.高音單體
20.細小的喇叭線，好像是21AWG，紅黑-低音，灰白-高音，白黑-中音
關於各單體的分頻是怎麼達到還沒研究
另外在喇叭更換線材的部分可能會比較麻煩，你要準備好三對線拉到左音箱
不知道有沒有一條六芯的喇叭線，鶴眾有賣一條說是專用的，不知道是怎樣的組成

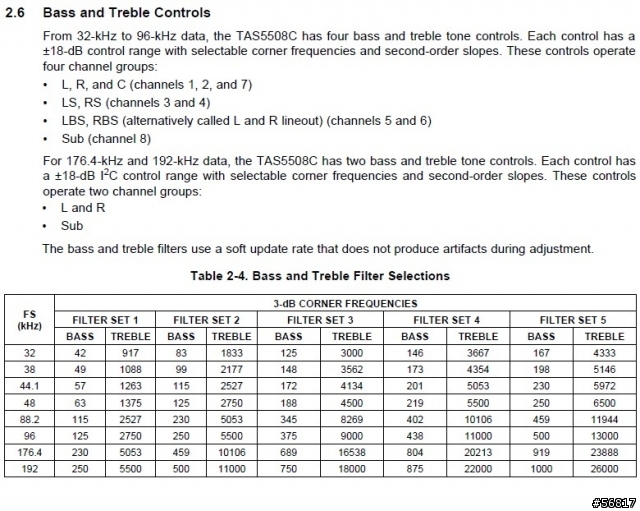

補充:U14:TI TAS5508C可達到分頻器的功能
如果要改善類比輸入的底噪問題，可能要一台示波器才能抓問題在哪個節點
也有可能是程式的問題，因為在靜音模式底噪不減(所以可能不是ADC的問題)
切到數位輸入底噪就小很多
因為Xonar U1的光纖輸出只能固定48kHz，所以光纖用主板(M3A78-EM)內建的Realtek ALC1200測

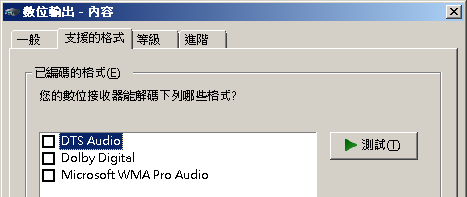

光纖輸入規格上可以到24bit/192kHz，實際上到24bit/192Hz、96kHz時聲音很怪，建議不要用
以王宏恩 月光(原住民母語版)來聽，整個清亮的聲音會消失
反而是24bit/48kHz感覺最正常
如果不想花大錢搞音效卡和線材，接光纖就對了，因為類比輸入還會經過ADC轉成數位訊號給功放，不如直接輸入數位訊號給功放。
改機的部分可能要有一點電機電子背景，把ADC的Datasheet拉出來看，會發現原廠在某些地方沒有符合建議電路，可以朝這邊下手，但效果不保證。
