帝海影隼S極致黃金版450W電源供應器簡介及測試

帝海針對80PLUS金牌低瓦市場推出影隼S黃金極致版,通過80PLUS金牌認證,主打450W~650W級距市場,這次要測試的是該系列中最低瓦數的450W版本

外盒正面,左下瓦數標示採用貼紙設計,右下印上影隼S極致黃金版字樣以及80PLUS金牌認證LOGO
帝海影隼S極致黃金版450W電源供應器簡介及測試

外盒背面,與正面設計相同,只是少了瓦數貼紙
帝海影隼S極致黃金版450W電源供應器簡介及測試

外盒底面,標示出450W/550W/650W三款瓦數機種輸出接頭種類實體照片以及數量
帝海影隼S極致黃金版450W電源供應器簡介及測試

外盒側面,標示450W/550W/650W三款瓦數機種相關規格,其中主動功率"因數"被誤植為"因素"
帝海影隼S極致黃金版450W電源供應器簡介及測試

另一側面為此系列產品主要特色,這裡的"因數"同樣被誤植為"因素"
帝海影隼S極致黃金版450W電源供應器簡介及測試

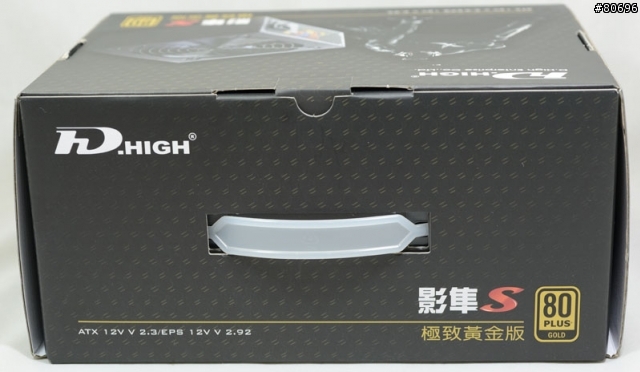

外盒頂部設有提把
帝海影隼S極致黃金版450W電源供應器簡介及測試

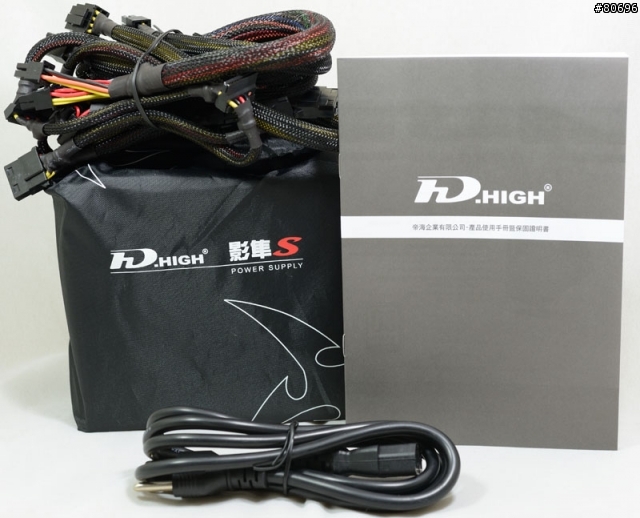

包裝內容一覽,電源本體使用印有影隼S字樣及飛鏢圖示的黑色尼龍袋套住,並附上使用手冊/保固說明書以及安規電源線,不過卻沒見到固定螺絲的蹤影
帝海影隼S極致黃金版450W電源供應器簡介及測試

電源本體外觀採用黑色消光黑烤漆處理
帝海影隼S極致黃金版450W電源供應器簡介及測試

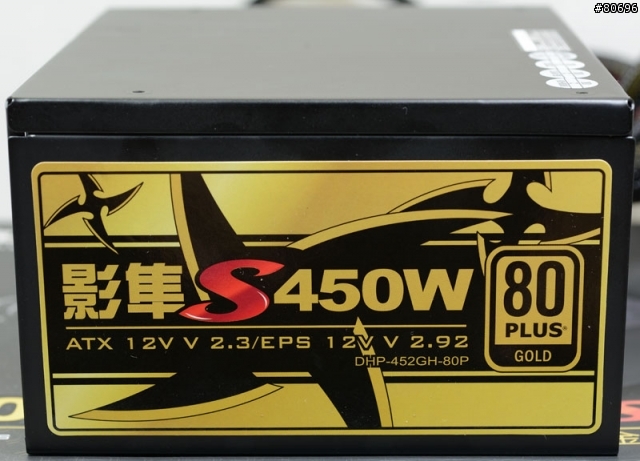

電源外殼其中一個側面的裝飾貼紙
帝海影隼S極致黃金版450W電源供應器簡介及測試

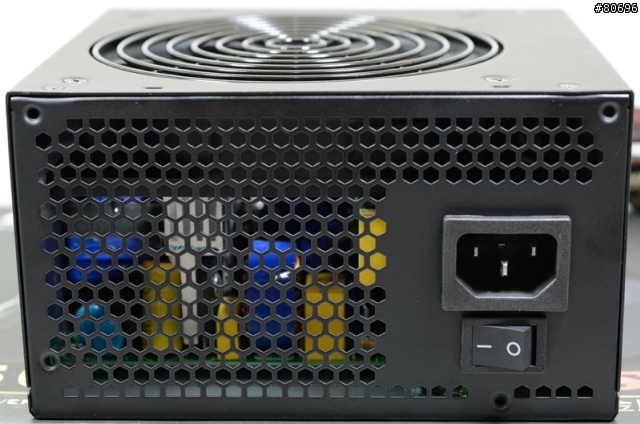

後方散熱出風口設置交流輸入插座與電源總開關
帝海影隼S極致黃金版450W電源供應器簡介及測試

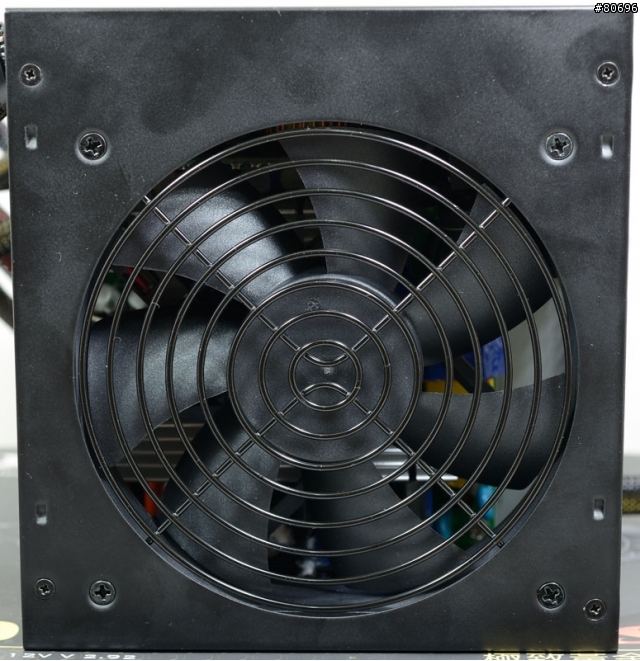

圓形風扇護網同樣採用消光黑配色,不過護網變成從外殼內部安裝
帝海影隼S極致黃金版450W電源供應器簡介及測試

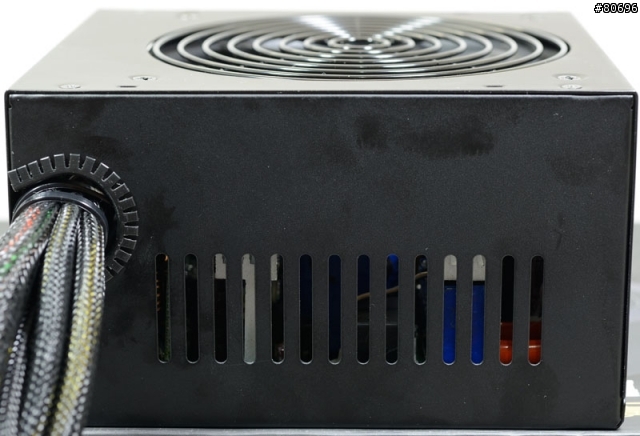

線組出線處外殼加開輔助散熱孔
帝海影隼S極致黃金版450W電源供應器簡介及測試

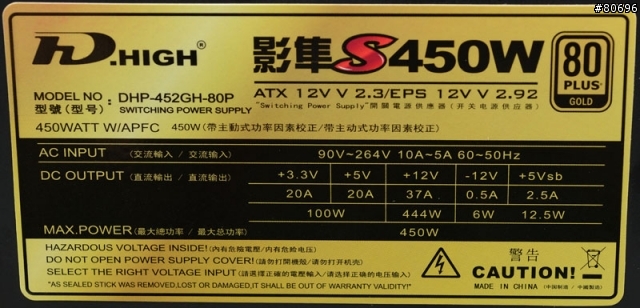

電源另一側面貼上輸出規格貼紙,12V採單路設計,最大輸出為37A 444W,這裡也犯了與外盒一樣的錯誤,"因數"被誤植為"因素"
帝海影隼S極致黃金版450W電源供應器簡介及測試

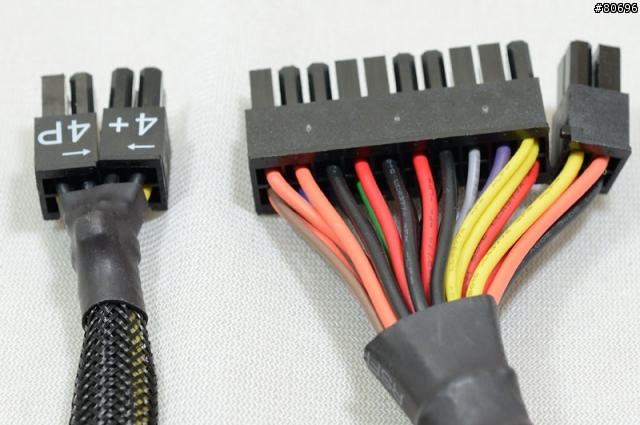

主要電源接頭,兩組線路提供1個ATX 20+4P接頭及1個CPU12V 4+4P接頭,線路長度ATX 20+4P為50公分,CPU12V 4+4P為55公分
帝海影隼S極致黃金版450W電源供應器簡介及測試

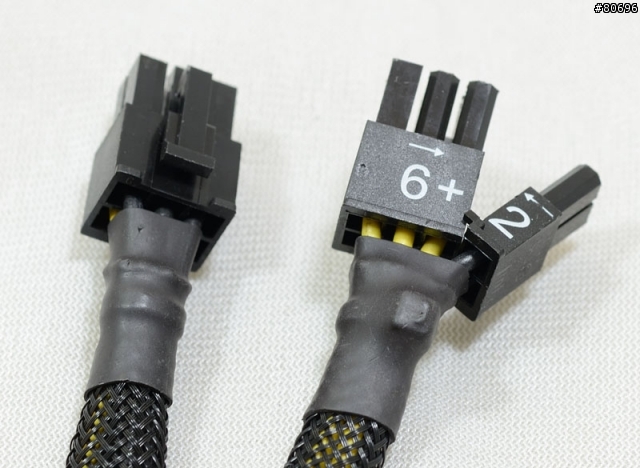

顯示卡電源接頭,兩組線路提供1個PCIE 6P及1個PCIE 6+2P接頭,線路長度為50公分
帝海影隼S極致黃金版450W電源供應器簡介及測試

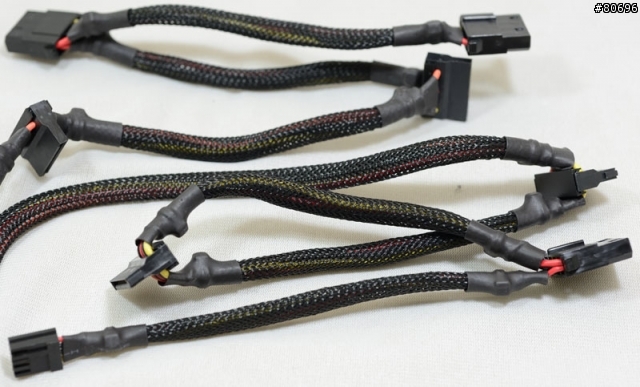

周邊裝置電源接頭採混合編制,兩組線路提供4個直角刺破型SATA接頭、3個標準大4P接頭與1個小4P接頭,線路長度至第一個接頭為50公分,接頭與接頭間線路長度為13公分
帝海影隼S極致黃金版450W電源供應器簡介及測試

所有線路均採黑色隔離網包覆處理

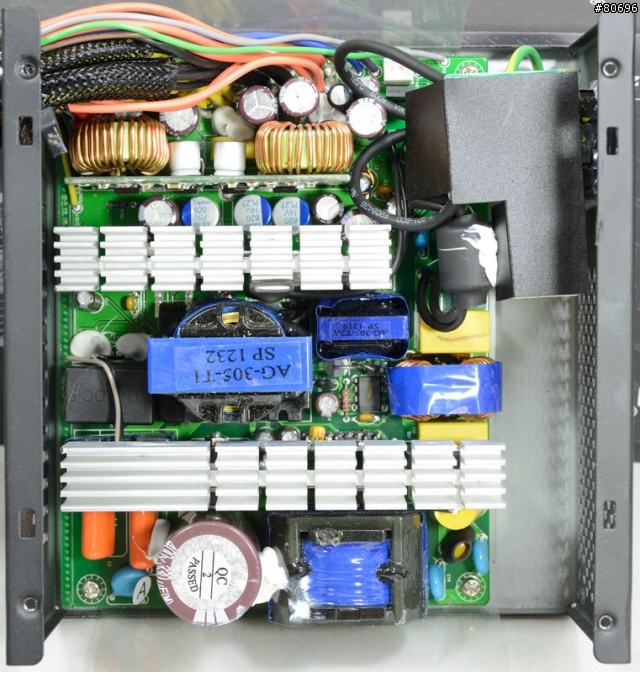

內部結構圖,由ATNG宏元代工生產,功率級一次側採用半橋諧振轉換器,搭配二次側同步整流輸出12V,並透過DC-DC轉換出3.3V及5V
帝海影隼S極致黃金版450W電源供應器簡介及測試

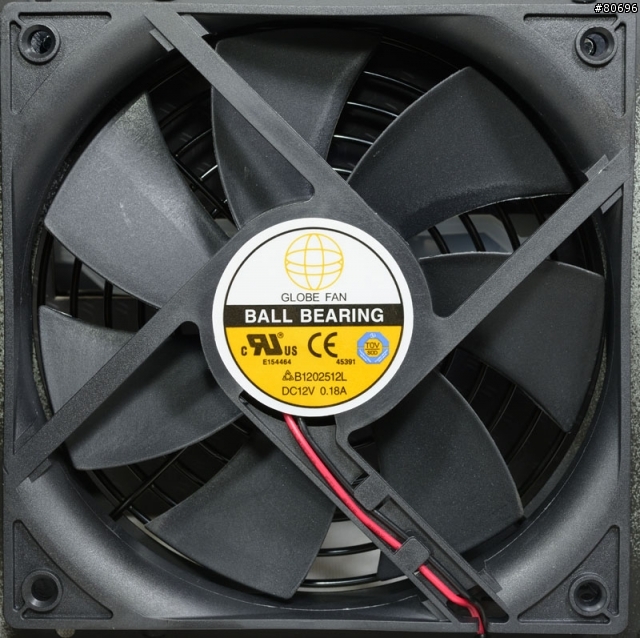

散熱風扇為南實B1202512L 12V 0.18A 12公分雙滾珠風扇
帝海影隼S極致黃金版450W電源供應器簡介及測試

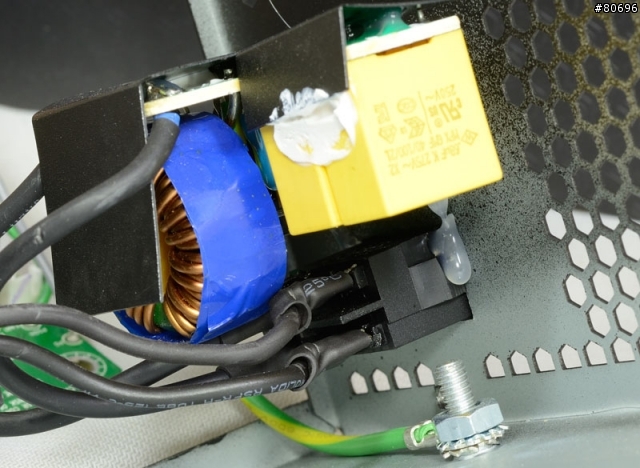

交流輸入插座後方額外安裝第一階EMI濾波電路板,並使用絕緣膠片覆蓋,電源總開關採雙刀雙切設計,後方焊點也有使用絕緣套管包覆處理
帝海影隼S極致黃金版450W電源供應器簡介及測試

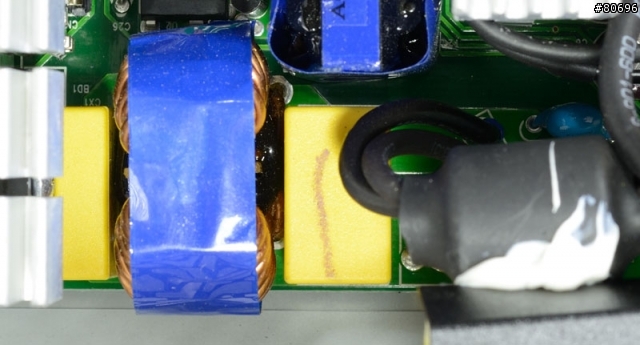

電源總開關至主電路板間線路額外加上EMI磁環(右方黑色物體),主電路板上另外搭載第二階EMI濾波電路
帝海影隼S極致黃金版450W電源供應器簡介及測試

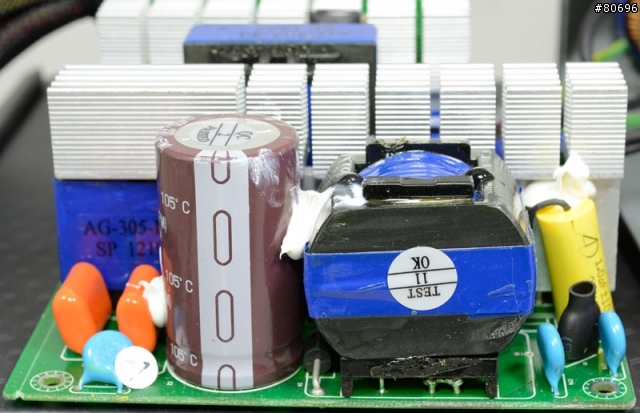

採用CHAMPION虹冠CM6502TX 高效率類ZVS APFC控制IC的主動功率因數修正電路區,右方儲能電感採用封閉式磁芯,最右下處的黑色絕緣套內為突波吸收器
帝海影隼S極致黃金版450W電源供應器簡介及測試

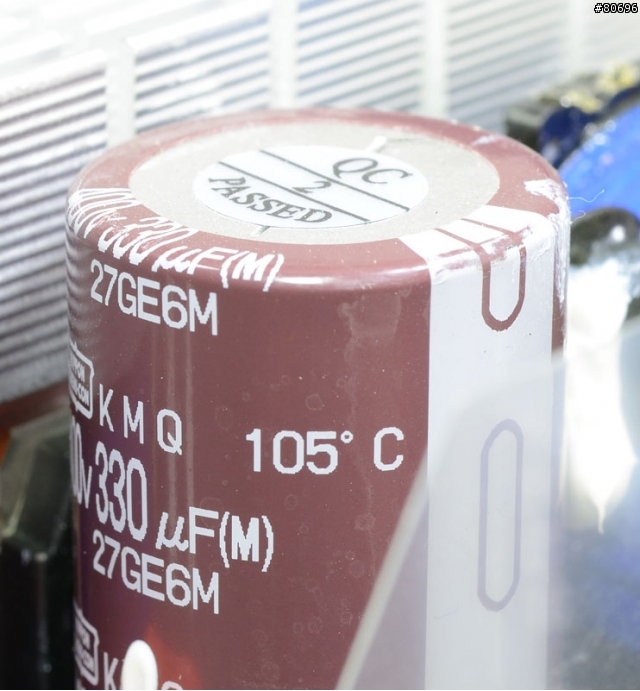

APFC輸出電容採用NCC日本化工400V 330uF KMQ系列105度電解電容
帝海影隼S極致黃金版450W電源供應器簡介及測試

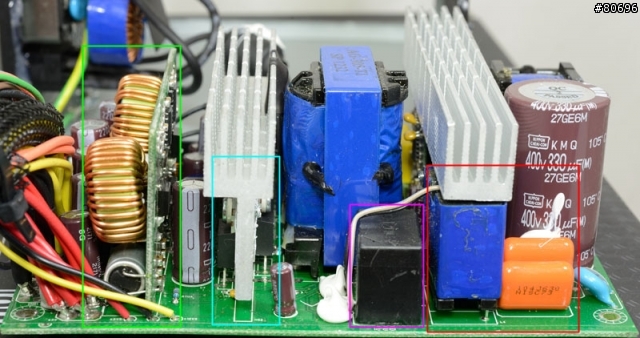

功率級配置圖
紅框為構成一次側諧振槽的電感與電容
紫框為一次側兩顆IXYS IXTQ22N50P(500V 22A 0.27Ohm)MOSFET開關晶體的驅動用隔離變壓器
水藍框為二次側同步整流單元
綠框為12V轉換3.3V/5V的二合一DC-DC模組板
帝海影隼S極致黃金版450W電源供應器簡介及測試

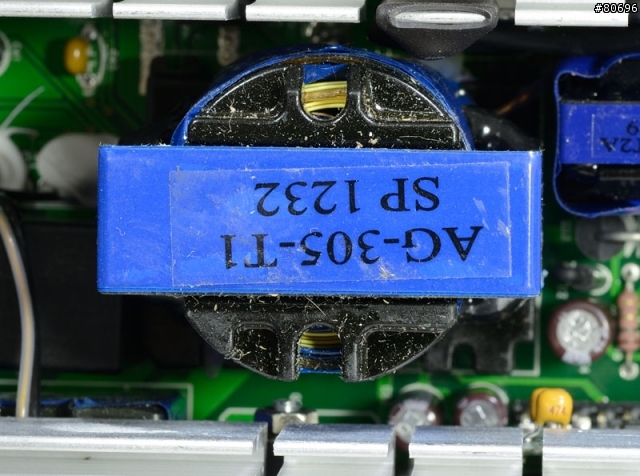

功率級主變壓器,負責12V及-12V的輸出
帝海影隼S極致黃金版450W電源供應器簡介及測試

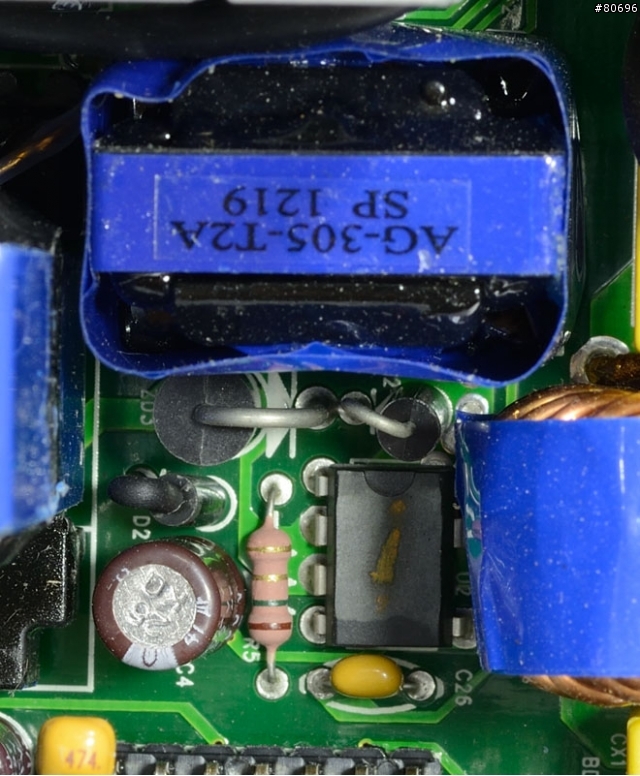

輔助電源電路與其變壓器(上),負責供應5VSB,其使用的整合型功率IC編號被刻意的磨掉,不過就線路推測應是使用SANKEN STR-A6000系列低功率整合型電源IC
帝海影隼S極致黃金版450W電源供應器簡介及測試

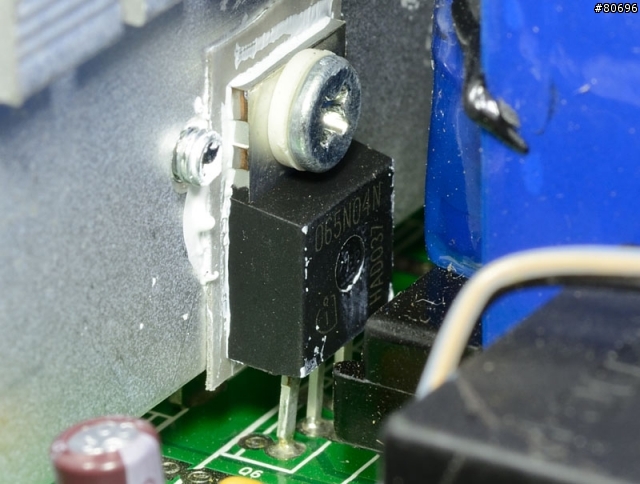

二次側同步整流採用四顆英飛凌IPP065N04N(40V 50A 6.5mOhm)MOSFET組成
帝海影隼S極致黃金版450W電源供應器簡介及測試

CHAMPION虹冠 CM6901X SLS(SRC/LLC+SP)諧振控制器負責功率級一次側諧振轉換器與二次側同步整流控制
帝海影隼S極致黃金版450W電源供應器簡介及測試

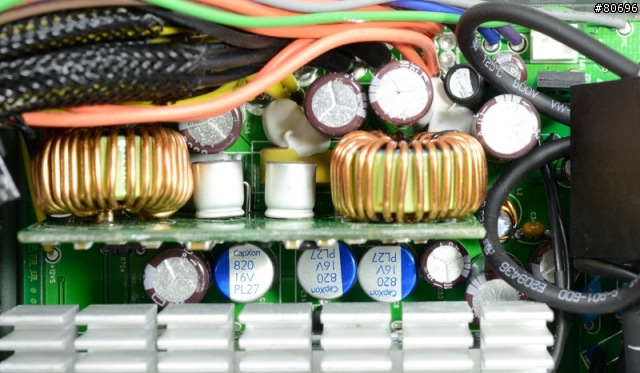

二次側12V輸出端CLC濾波電路採用Capxon的固態電容與NCC日本化工的傳統電解電容混搭使用
帝海影隼S極致黃金版450W電源供應器簡介及測試

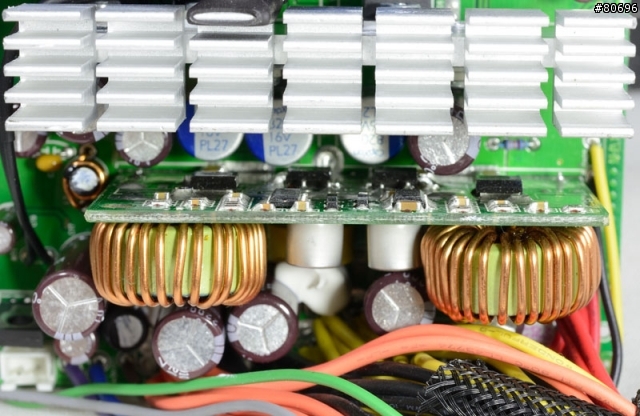

3.3V/5V轉換用的兩組DC-DC電路共同安裝在一片子板上,控制核心為ITE CAT7523同步降壓控制器,主要特色為基頻220kHz、內建補償與OCP(過電流保護),子板上採用Enesol松木的固態電容作為輸入/輸出的濾波及儲能電容,在主電路板上也搭配NCC日本化工的KZE/KY系列105度電解電容混合編制使用
帝海影隼S極致黃金版450W電源供應器簡介及測試

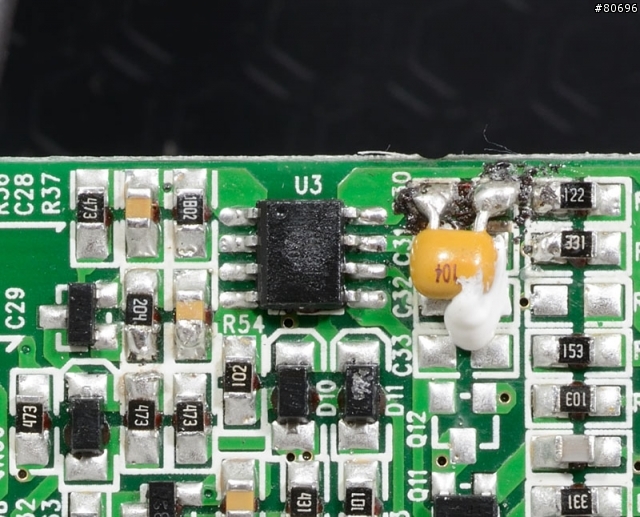

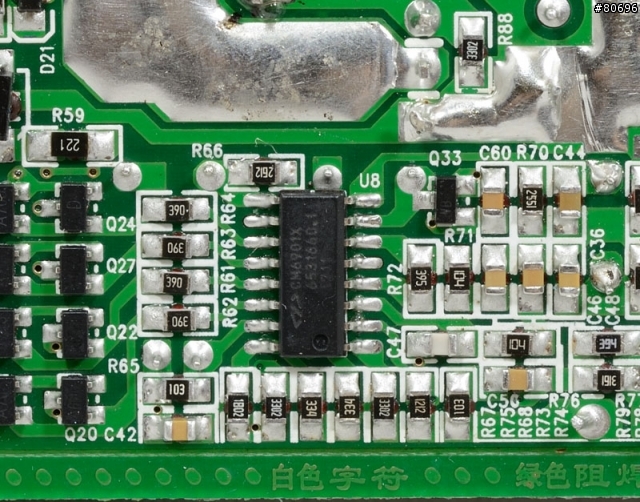

電源管理電路使用Grenergy綠達光電GR8313電源管理IC,提供各組輸出UVP/OVP保護,並接受來自主機板PS-ON信號控制及產生PG信號,而未使用整合OCP的電源管理IC
帝海影隼S極致黃金版450W電源供應器簡介及測試

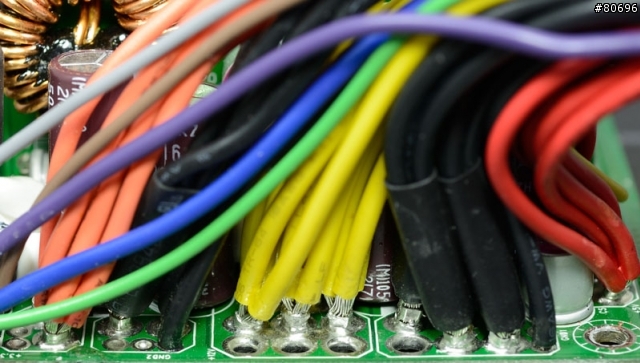

主電路板輸出線組尾端僅部分有絕緣套管包覆
帝海影隼S極致黃金版450W電源供應器簡介及測試

接下來就是上機測試


測試一:
使用標準電腦配備實際上機運作,並使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V電壓變化,並繪製成圖表

測試配備1:
處理器:Intel Core 2 Quad QX6700 @ 3.6GHz(400*9) 1.45V
主機板:ASUS MAXIMUS II GENE
記憶體:Transcend JM800QLU-2G * 2
顯示卡:3870X2
硬碟:WD 3600ADFD(36G 10000RPM) + WD WD2000JD(200G 7200RPM)
其他:水冷幫浦 * 1、12公分風扇 * 5、8公分風扇 * 2

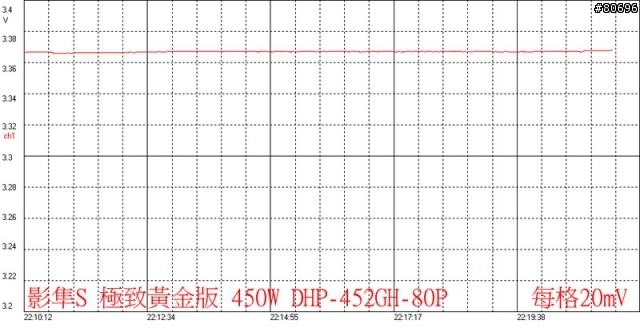

3.3V電壓記錄
帝海影隼S極致黃金版450W電源供應器簡介及測試

5V電壓紀錄
帝海影隼S極致黃金版450W電源供應器簡介及測試

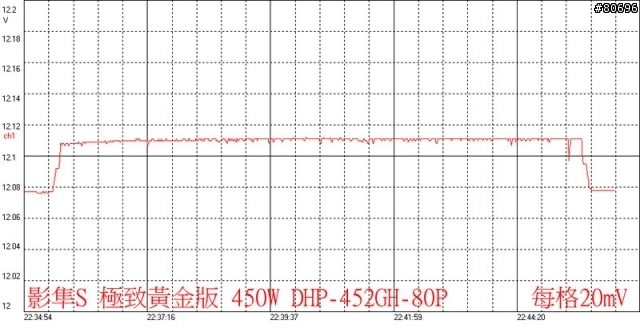

主機板12V電壓紀錄
帝海影隼S極致黃金版450W電源供應器簡介及測試

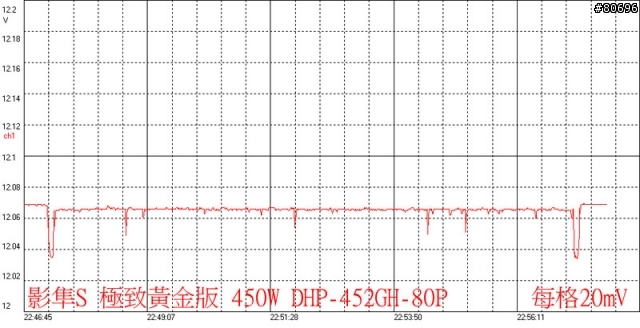

處理器12V電壓紀錄
帝海影隼S極致黃金版450W電源供應器簡介及測試


測試二:
使用電子負載,測試輸出的轉換效率,電子負載機種為ZenTech 2600四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各機以每5安培為一段加上去,直到電源無法承受或是達到電子負載極限(12V各25A,3.3V/5V則受限於電源本體輸出能力)
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、PROVA CM-01交直流勾表(測試輸出電流)、SANWA PC5000數位電表(測試輸出電壓)

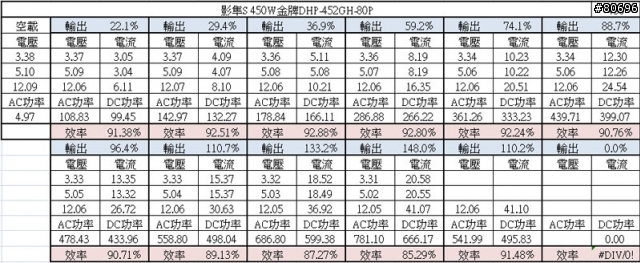

各段輸出表如下:
帝海影隼S極致黃金版450W電源供應器簡介及測試


測試三:

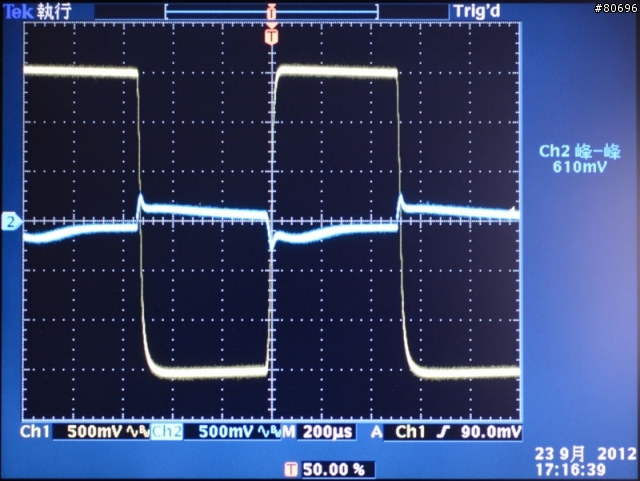

使用電子負載進行動態負載測試,動態負載就是讓輸出電流呈固定斜率及週期進行高低變化,並使用示波器觀察電壓變動狀況,目的是考驗電源暫態響應能力
使用設備:Tekronix TDS3014B數位示波器

各路動態負載參數設定
12V與5V:最高電流15A,最低電流2A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
3.3V:最高電流12A,最低電流2A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

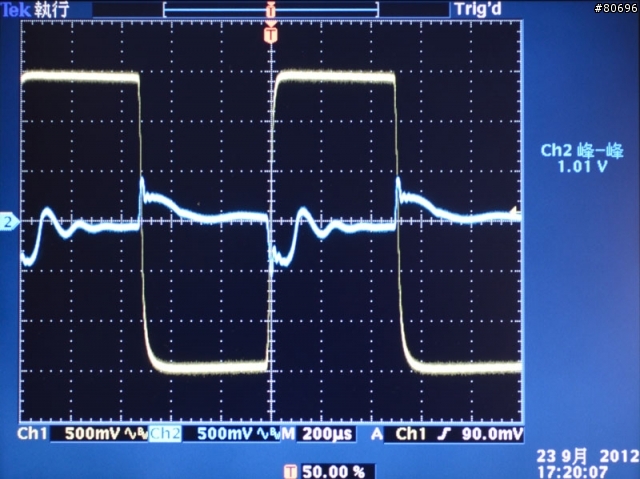

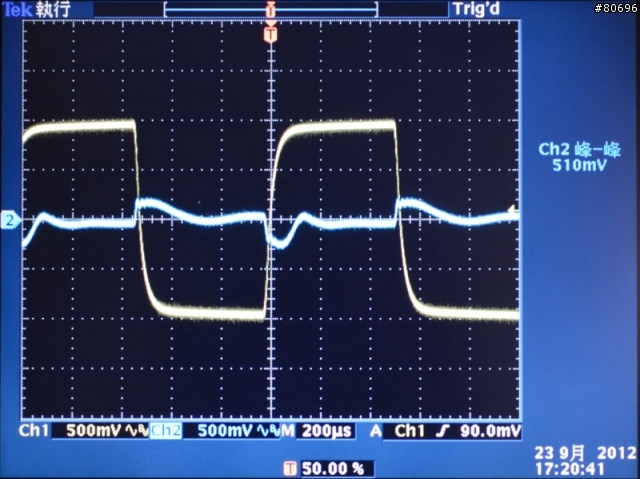

示波器中黃色波型為電流波型,藍色波型為電壓波型,垂直每格500mV,水平每格200微秒
藍色波型在黃色波型交接處擺盪幅度最小、次數越少、時間越短者,表示其輸出暫態響應越好

12V
帝海影隼S極致黃金版450W電源供應器簡介及測試

5V
帝海影隼S極致黃金版450W電源供應器簡介及測試

3.3V
帝海影隼S極致黃金版450W電源供應器簡介及測試

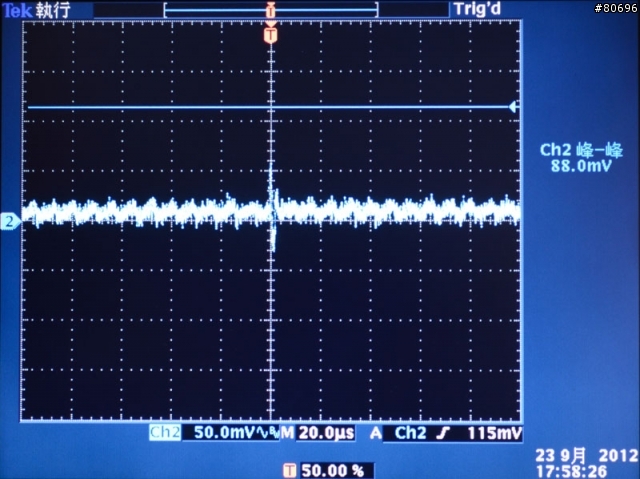

3.3V/5V空載,12V輸出41A情形下測試漣波,此時12V的漣波為88mV
帝海影隼S極致黃金版450W電源供應器簡介及測試


結論:
1.80PLUS金牌認證為87(20%)-90(50%)-87(100%),此電源實測效率為91.38(22%)-92.80(59%)-90.71(96%),落在80PLUS金牌認證效率帶內
2.偏重12V輸出下效率較佳,3.3V/5V越高效率越差
3.因測試主機耗電量接近其額定輸出值,12V電壓記錄在測試中出現幾個較明顯的變動
4.動態負載變化下12V電壓升降幅度中等
5.5V於動態負載變化瞬間時,輸出電壓有較大幅度及較長時間的跳動


優點:
1.功率級效率達到金牌水準
2.大部分的零件用料有達到一定程度
3.12V動態負載輸出測試結果不錯

缺點:
1.因成本因素被更換成南實雙滾珠風扇,影隼系列特色之一的SANYO DENKI風扇不見了
2.OCP未使用電源管理IC獨立偵測
3.SATA/大4P接頭數較之前影隼II系列同瓦數機種要少,且線路長度較短
4.新的代工廠須時間來考驗其產品穩定性
5.沒附固定螺絲

報告完畢,謝謝收看

本文同步發表於港都狼窩
文章關鍵字
3.SATA/大4P接頭數較之前影隼II系列同瓦數機種要少,且線路長度較短

抓到了.......其實大4P 有無省力 可有可無QQ

註: 拍謝 把5XXW 的看到這篇來了

SATA 長度就......對應某些機殼或機殼MOD 太短 確實不好

沒付螺絲....真省

帝海 怎都不出模組化的?



出線孔 在大一點點或改長方形 就更佳了
"不過看他出來的線組也滿少的 把原本的自由絕緣保護套抽掉 包整顆 也可行"
"保固? 誰鳥你 "

24P 都用單條 20 AWG~18 AWG 就更佳了 不然都要搞YY

影隼系列特色之一的SANYO DENKI風扇不見了

這點真的差很多....SANYO風扇應該比南實雙滾珠風扇 貴很多...
怎麼覺得比影隼II系列弱了不少,感覺影隼S系列是為了壓低成本售價才推出的...

3.SATA/大4P接頭數較之前影隼II系列同瓦數機種要少,且線路長度較短

抓到了.......其實大4P 有無省力 可有可無QQ

註: 拍謝 把5XXW 的看到這篇來了

SATA 長度就......對應某些機殼或機殼MOD 太短 確實不好

沒付螺絲....真省

帝海 怎都不出模組化的?


出線孔 在大一點點或改長方形 就更佳了
"不過看他出來的線組也滿少的 把原本的自由絕緣保護套抽掉 包整顆 也可行"
"保固? 誰鳥你 "

24P 都用單條 20 AWG~18 AWG 就更佳了 不然都要搞YY


主機板/處理器/顯卡電源接頭其實比較需要用到16AWG,因為主要輸出電流都偏重於此,至於周邊使用到18AWG就差不多囉


影隼系列特色之一的SANYO DENKI風扇不見了
這點真的差很多....SANYO風扇應該比南實雙滾珠風扇 貴很多...


風扇的成本的確是高出許多

怎麼覺得比影隼II系列弱了不少,感覺影隼S系列是為了壓低成本售價才推出的...


其實有跟廠商交換過意見,影隼S的確是要來打價格戰的,所以才會換代工廠、風扇,至於實際表現如何就要看時間的考驗了
港都狼仔 wrote:
主機板/處理器/顯卡...(恕刪)


不過 16 AWG 比較常出現在 大瓦數上
或是 MOD 玩家上

一般 低瓦數 24 AWG、20 AWG、18 AWG



那小線 剪掉 差異會很大嗎?

看國外有些玩家都是直接移除或是用YY (我也是用YY)

哈拉呼嚕 wrote:
不過 16 AWG ...(恕刪)


其實除末端線組外,用到20AWG已經很誇張囉,畢竟阻抗與載流能力都有差
請教狼大所測出的效率是落在白金效率嗎.但是這個好像只有標示金牌而已,是否是狼大筆誤了呢,煩請解開小弟的困惑,感謝狼大的測試,辛苦您了
港都狼仔 wrote:
其實除末端線組外,用...(恕刪)


我是說 24P上的細線(18AWG+26AWG~22AWG)...那是用來穩壓?
剪掉有沒有很大的影響?
我比較好奇的是在那幾條細線,若是不剪掉用Y字接法影響又有多少....


24P 常見的線材 +12V 都用18AWG,非重要線(黑線、綠線)會用20 AWG
大4P 18 AWG轉最後一顆時會用到20 AWG
16AWG 挺少見的 大瓦數才會出現...."還是海外版比較特殊!? )


ericlare1998 wrote:
請教狼大所測出的效率是落在白金效率嗎.但是這個好像只有標示金牌而已,是否是狼大筆誤了呢,煩請解開小弟的困惑,感謝狼大的測試,辛苦您了


的確是在下筆誤,感謝您的指正,目前只有您提出這疑問,表示有在仔細看喔~

我是說 24P上的細線(18AWG+26AWG~22AWG)...那是用來穩壓?
剪掉有沒有很大的影響?
我比較好奇的是在那幾條細線,若是不剪掉用Y字接法影響又有多少....

24P 常見的線材 +12V 都用18AWG,非重要線(黑線、綠線)會用20 AWG
大4P 18 AWG轉最後一顆時會用到20 AWG
16AWG 挺少見的 大瓦數才會出現...."還是海外版比較特殊!? )



24P中的細線,多是以下用途:1.PS-ON 2.POWER GOOD 3.12V/5V/3.3V回授用Remote sense 4.-12V,這些線不能剪掉或修改,不然power就會無法正常工作,但因為沒有流過大電流,所以廠商會在這些線上用比較細的線

其實以往比較正規的大瓦數電源,大電流線路都是採16AWG的設計
