[分享]拿 DGP306-O SIP Phone 做 Voice Gateway

DGP306-O 是 SIP & PSTN 雙模話機. 相信有玩 VoIP 的網友, 對於 DGP306 SIP Phone 應該已經非常熟悉了.



自己平常對於 DGP306-O 此雙模話機並不常用, 畢竟所處環境已經是純 SIP Phone 運作, 今天拿到一台 DGP306-O Phone, 但原廠文件對於此話機並沒有太多說明. 所以只好藉助 Google 的幫忙. 發覺 Welltech ATA(FXO) 的文件是最完整的. 對於 FXO Port 的使用方式, 大家可以直接去參考 welltech 的文件.

拿 DGP306-O SIP Phone 當 Voice Gateway
看了相關文件後, 發覺這台話機的 PSTN (FXO Port) 還蠻有趣的, 主要是多了 FXO Port, 原本以為很單純就是同時可以處理 IP & PSTN 的進線及撥出, 但因為多了 Forward 的功能, 而多了許多不同的玩法.

這裡看圖說故事, 直接拿 DGP306-O FXO Port 來當做 SMC IP PBX 的 voice gateway, 運用在其他的 IP PBX 做法也類似. 要如何活用就看每個人的想像力.

登入 DGP306-O WEB UI.

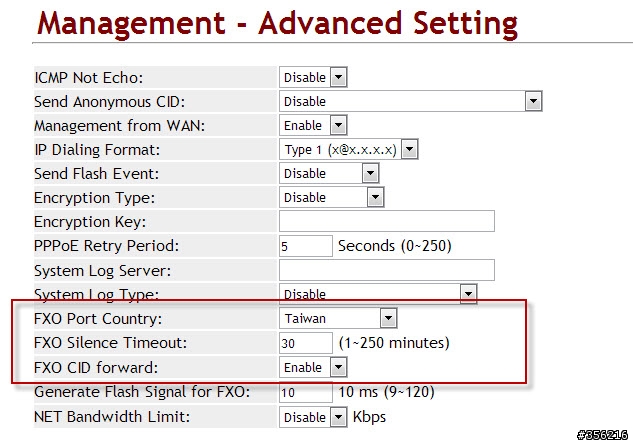

處理CALLERID: 設定 FXO Port 阻抗, 而 FXO CID forward 是指要將 FXO port CALLER ID forward 到 IP 端. 指的就是 IP PBX 端.

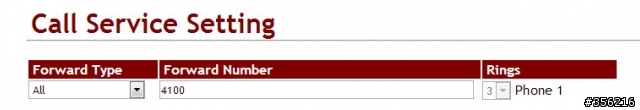

inbound 設定: 在 Phone Forward 指定所有的 call 轉到 SIP Trunk No.4100

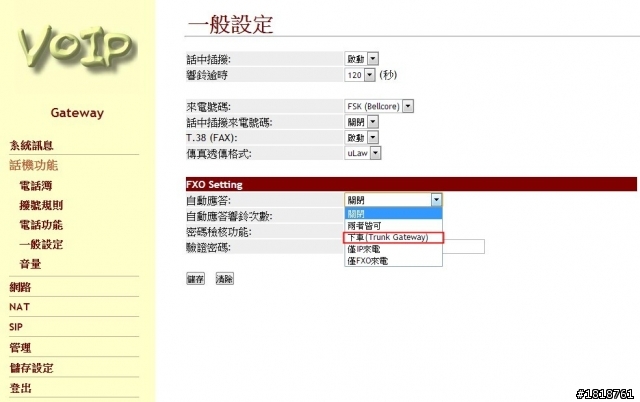

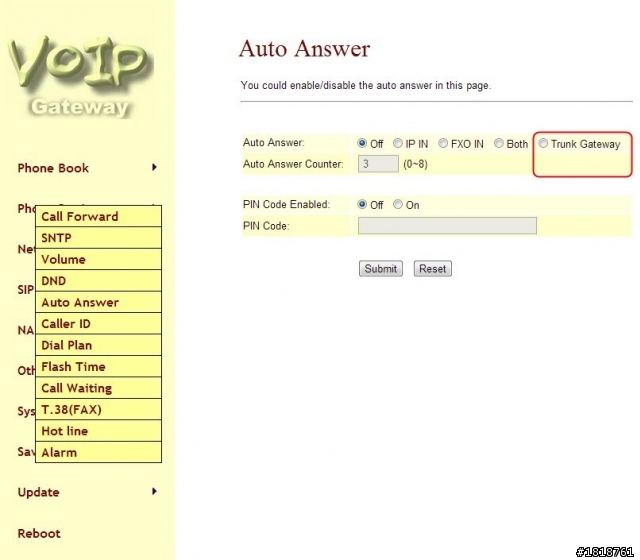

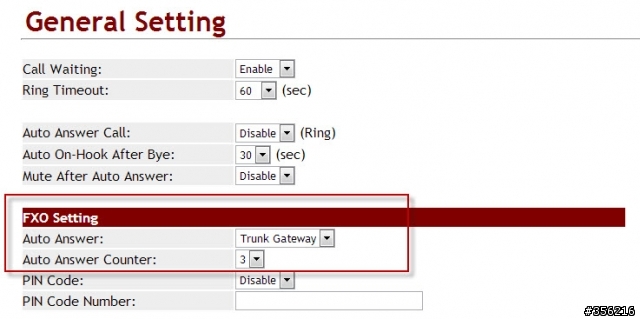

outbound設定: FXO Setting 設定 Auto Answer = Trunk Gateway

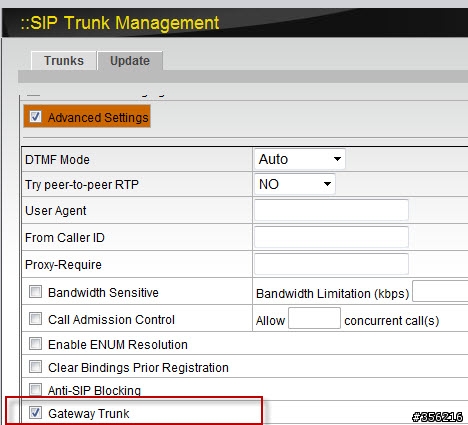

SIP Trunk: 在 SMC IP PBX build SIP Trunk, Trunk ID#4100, 並設定為 Gateway Trunk. 其他的 Call Route (dial plan) 就不多做說明.


沒有錯, 這樣很簡單的設定就完成了, 主要就是 FXO 進線 auto answer, 將 CALLER ID 往 IP PBX 端送, 而 IP PBX dial plan 直接指向 DGP306-O IP 當做 SIP Trunk Gateway.

結論
一台便宜的 DGP306-O 話機竟然也可以拿來當 trunk gateway, 同時它的 SIP Phone 功能還是可以正常運作的, 算是一機多用途. 而在 Welltech FXO ATA 的設定方法應該也差不多, 網友可以自己如法泡製或是應用在 Asterisk 上看看.
