這回是施工篇，預計陸續貼出 Epon光化模組開箱篇、光電兩用電信插座篇、光纖儀器測試篇(中華電信很貴的機子測試光纖實體線路篇)、到府裝機篇等。
↓上午9點多，樓下警衛通知中華電信車隊來了，順勢往窗外探頭一看，中華電信這回陣仗不小來了4部工程車，來真的要動工了

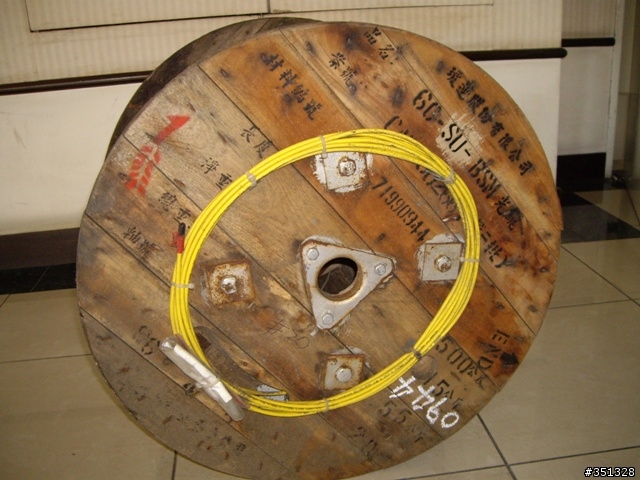

↓光纖纜線來了整粒的，來了3粒

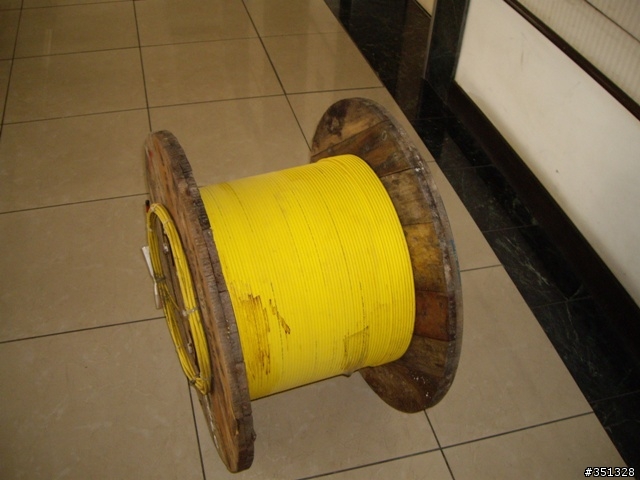

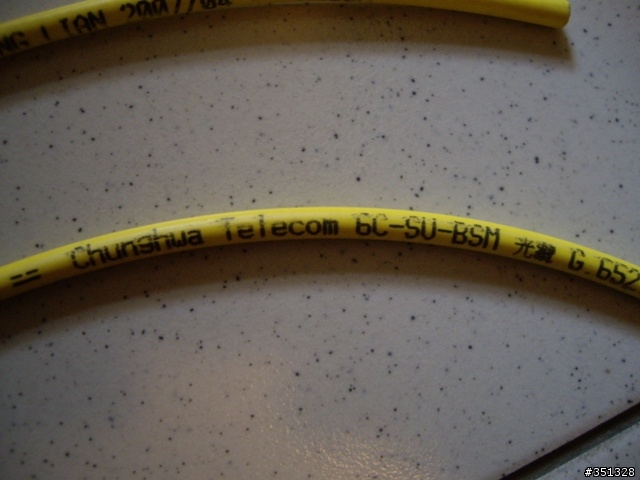

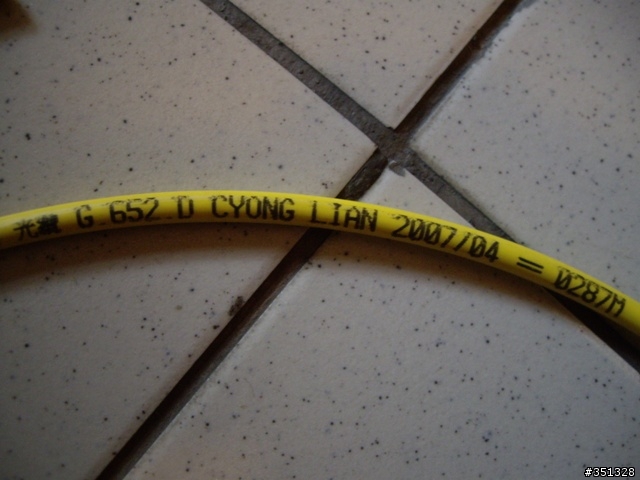

↓整粒的光纖線是6C，用在垂直佈放

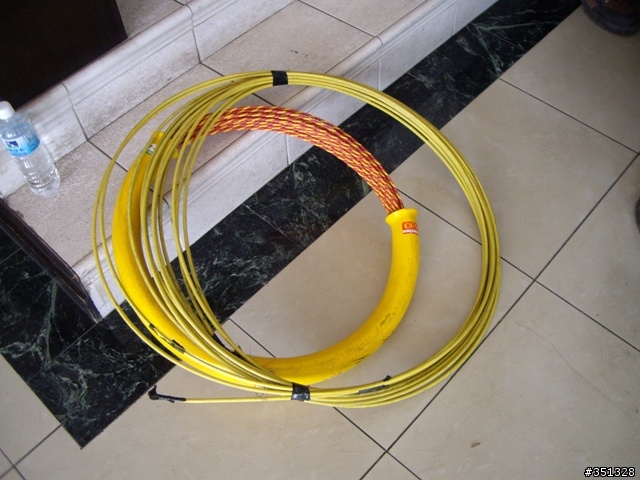

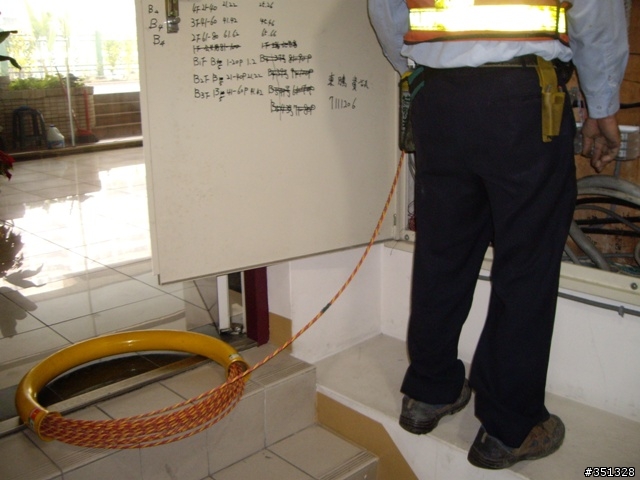

↓穿引線有2條，其中1條其實是12芯光纖線，工班說這很好用，為何需要2條？用在管路狀況不好時候，兩端可互相勾拉牽引用

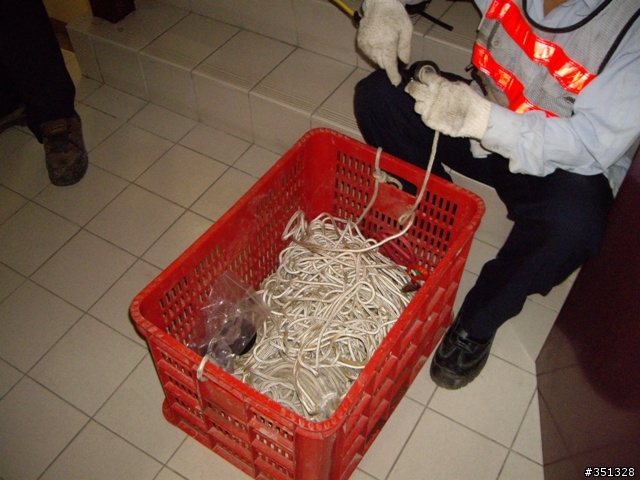

↓準備放線了，使用穿引線連接粗棉線

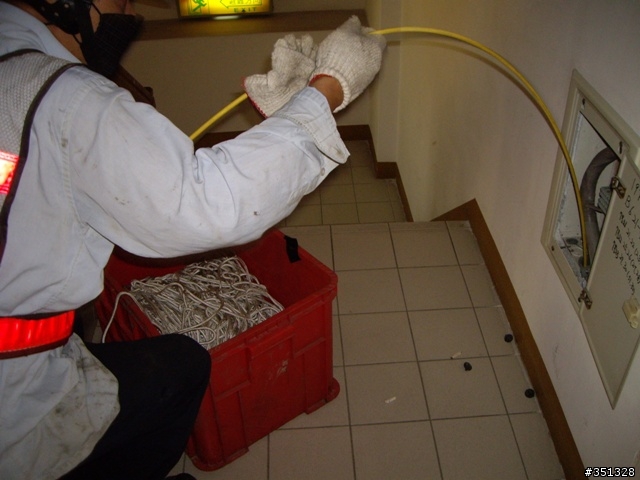

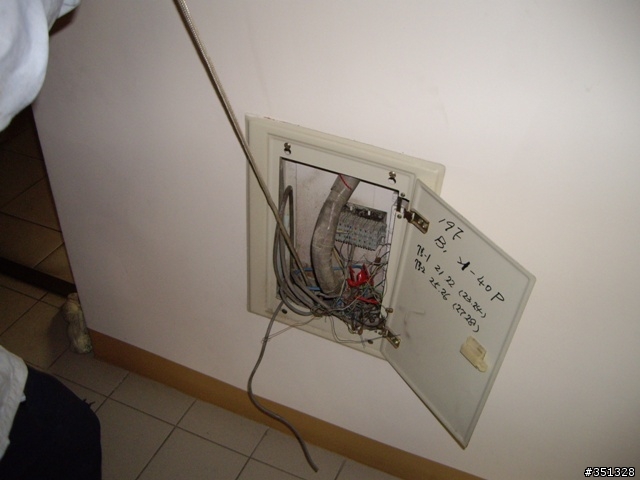

↓開始佈線了，先從樓上往下放棉線至電信總箱

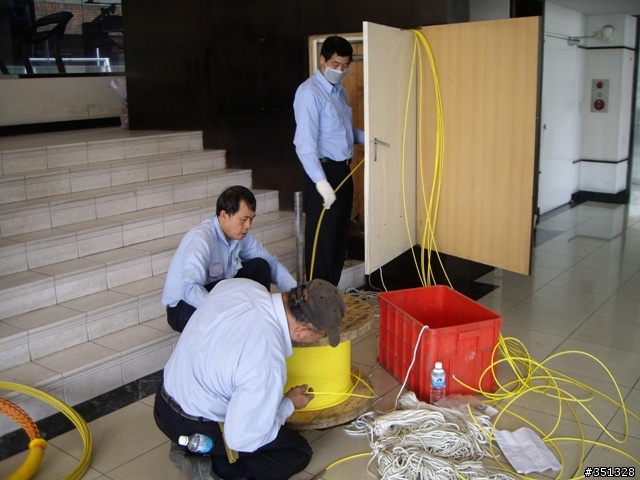

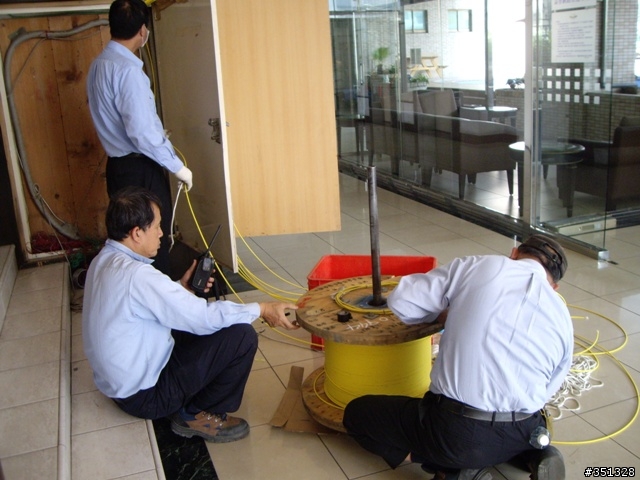

↓然後再利用粗棉線往回把光纖拉至樓上，這個動作要重複佈放數條

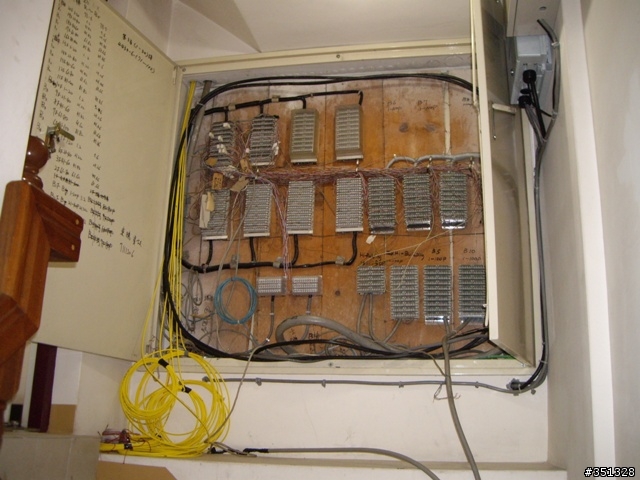

↓A棟電信總箱垂直光纖完成了，每條光纖會連接"光電兩用插座"

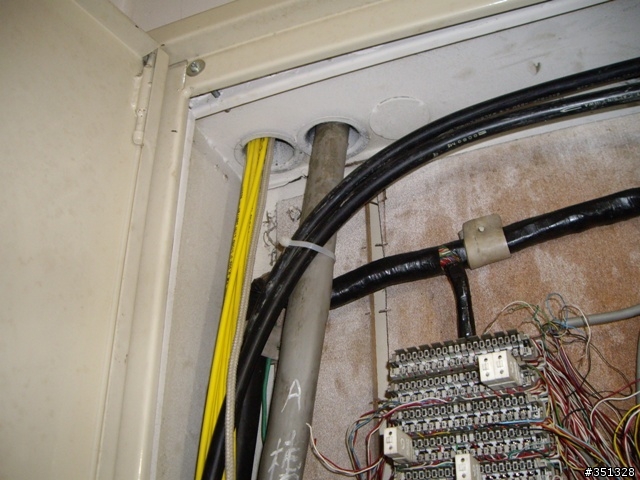

↓就是從這裡上去的，這孔本來應該預備用

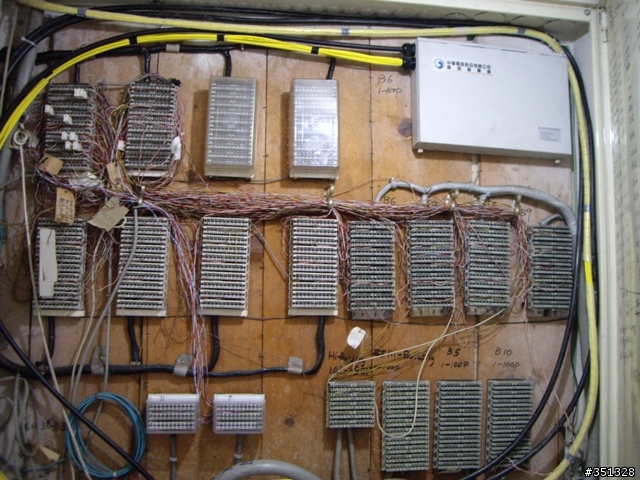

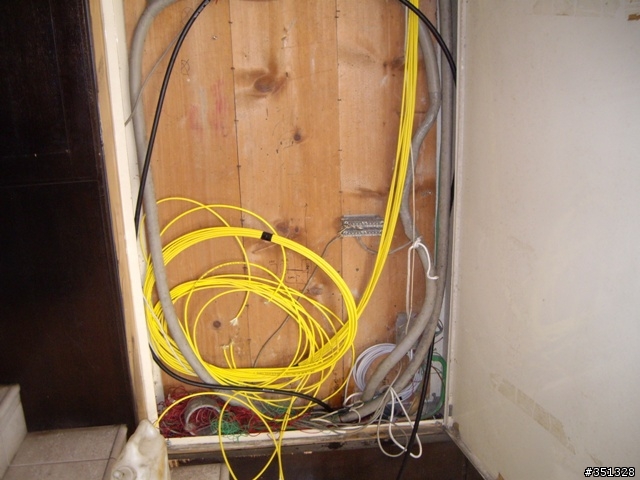

↓B棟電信總箱垂直光纜也完成了

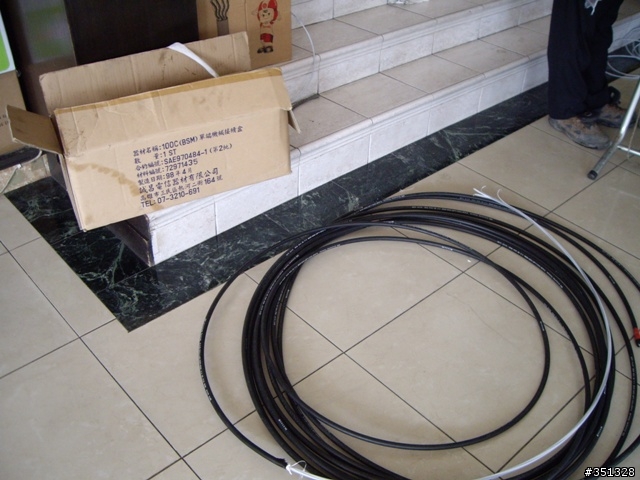

↓這條是連接AB兩棟的光纜

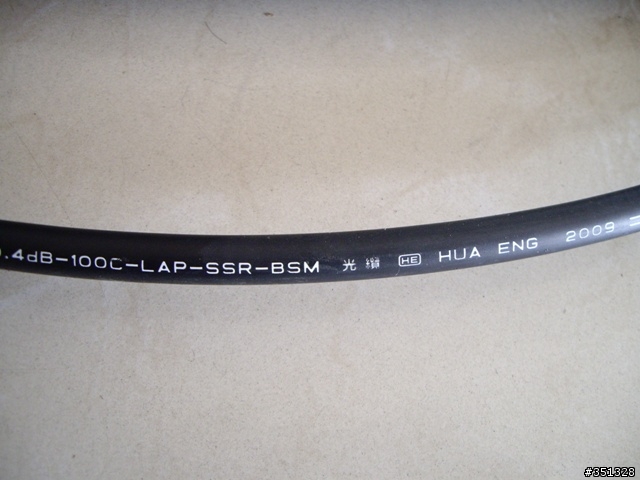

↓是100芯的，本來預計佈放是較好接線的96芯的(6芯一束共16束，每束剛好可連接垂直佈放好的6芯光纖)，班長說因96芯光纜臨時找不到只好用100芯，工班們配線、接線熔接得較費心，因100芯光纜是4芯一束共25束，如此光纜每束得分線
↓開始佈放連接A棟與B棟的光纜

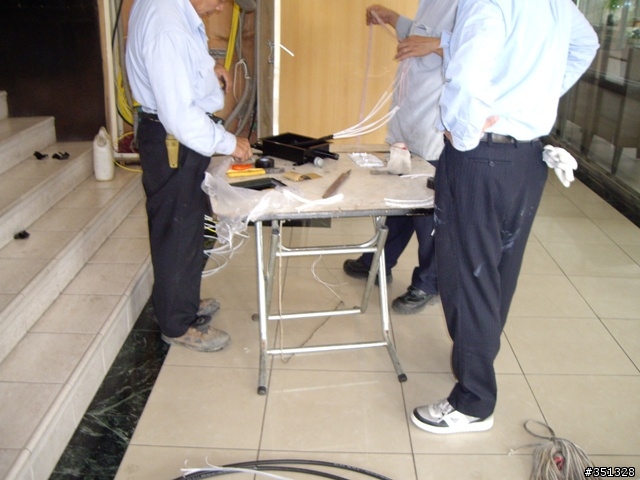

↓B棟的光纜準備熔接之前，要先穿好光纖線入接續盒(黑色那只)

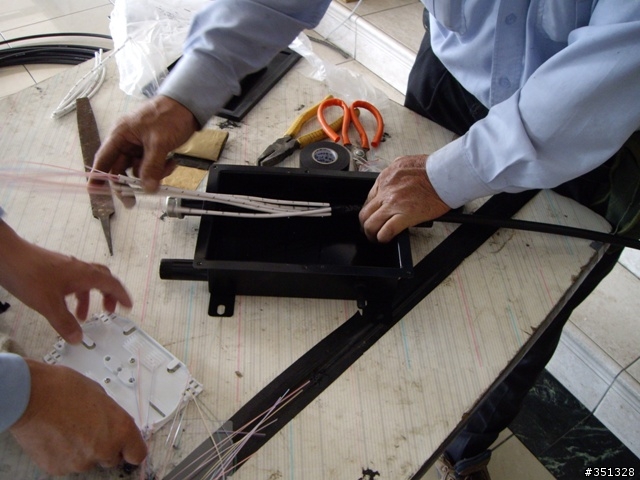

↓因為原來所附的白色光纖收容盤會卡到光纜，所以桌面上出動挫刀、鉗子、剪刀、美工刀等，準備改裝之，花了快半小時連班長、講師也來左比右比、翻來翻去，後來結果是改換自備萬用黑盤

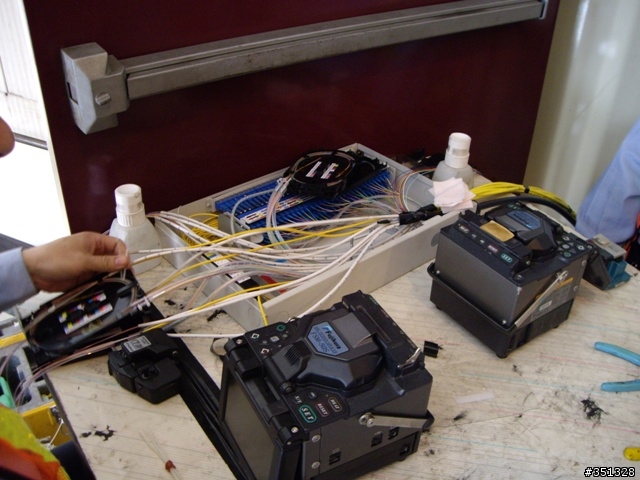

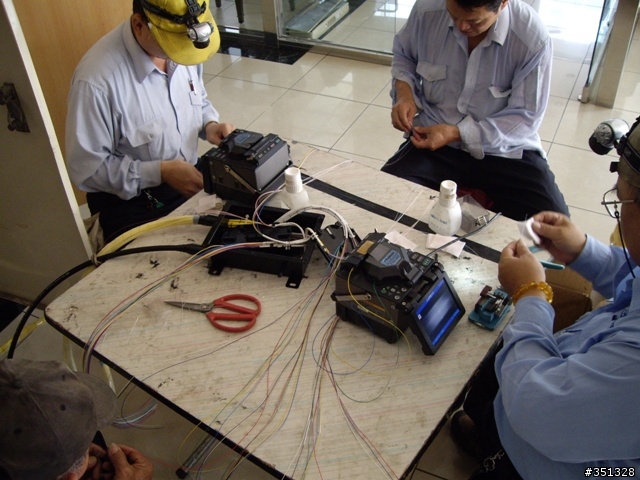

↓B棟的光纜接續盒連接狀況，雙組人馬雙機出動，一組理線，一組連接
光纖熔接請參考小弟另文 大樓FTTH化前篇-光纖熔接工具開箱&熔接過程(圖多且大)
http://www.mobile01.com/topicdetail.php?f=507&t=1410761&m=s&s=10&b=6&r=2&last=17438284
↓B棟光纖接續盒完成並上架狀況
↓這是光纖跳接線的標籤，將光纖線剪成兩半後開始熔接；工班說以前SC連頭都是自己熔接製作

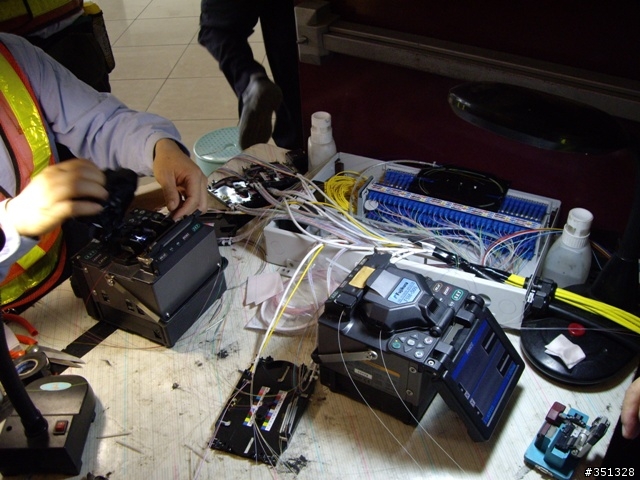

↓A棟熔接了中狀況，桌子、椅子、凳子、檯燈、等都是工班自備來的，工班們說車上還有大型遮陽傘、電風扇等等工具一應俱全
↓A棟熔接的對象是Epon光化模組，Epon預計下回給各位詳細開箱圖

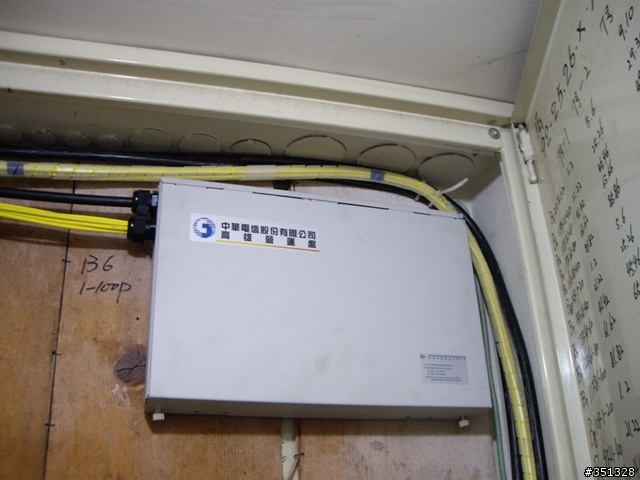

↓A棟完成上架狀況，各位未來的希望就是如此了，無須機櫃、無須機房
↓給個近照，1.5U的大小，超乎想像的小
為免文章太長，我會再陸續貼出後續文，敬請支持賞圖。
謝謝觀賞
