網友來訊問說怎中華電信何時來安裝onu modem，等著看文。
真是抱歉，春節開工後較忙，其實整個FTTH過程在農曆年前早已竣工，我是竣工後分批一回一回發文，不是中華電信施工效率不好
這最終回發完後會再追加發一篇『延伸篇：白話光纜(纖)』簡單用大家看得懂得的文字介紹與大家貼近的光纜(纖)。
回到主題：
在ftth基礎建制完成後數天，終於接到中華電信裝機單位的電話，電話中裝機單位表示尚未接過這種case，之前接過的案例都是建設公司新建案中屋內已有電信弱電箱，並佈設好光纖接續盒等，裝機班直接安裝onu即可；
電話中雙方溝通說明後，裝機班並問了是哪個單位施工與施工班長的電話。
不久裝機單位又來電話了，經過股長指示裝機班與佈設光纜工班聯手要來裝設onu modem。
↓到了約定日期，中華電信再次來了一票人，但人再多已引不起我的注意了。
我的目光被這粒吸引了

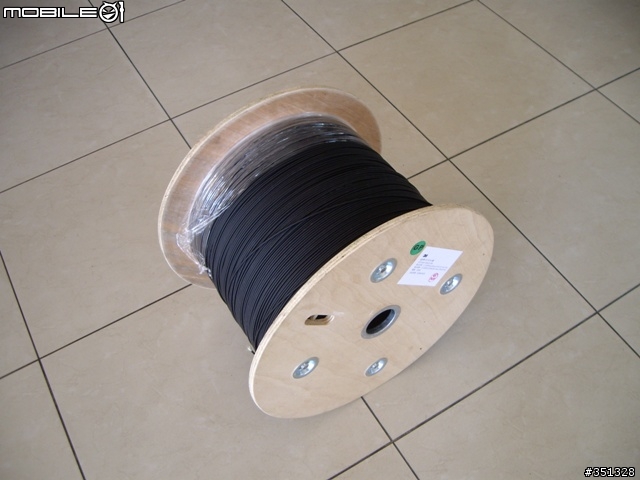

↓又來整粒的，聽班長說他們這股施工中，我們社區是第一個使用這種線材。

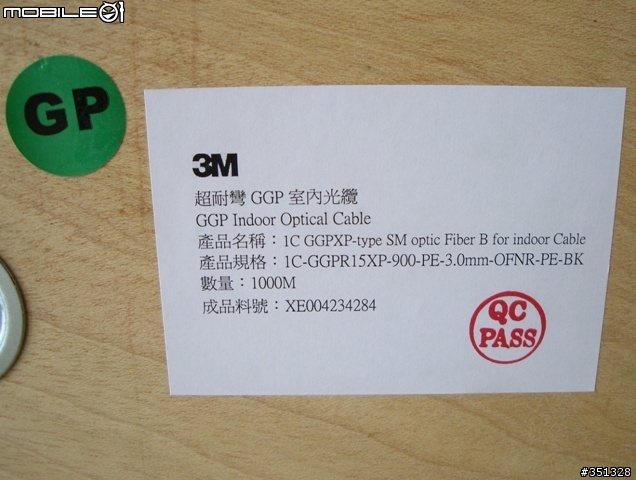

↓3M超耐彎GGP室內光纜，是只有1芯，聽說花了台幣十萬元特別採購，如果每粒1000米計算，每米成本要價新台幣100元。
(GGP是3M的專利，下回發文時介紹)

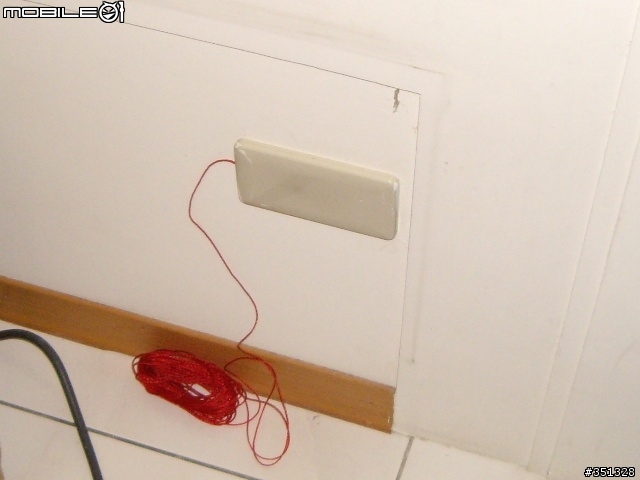

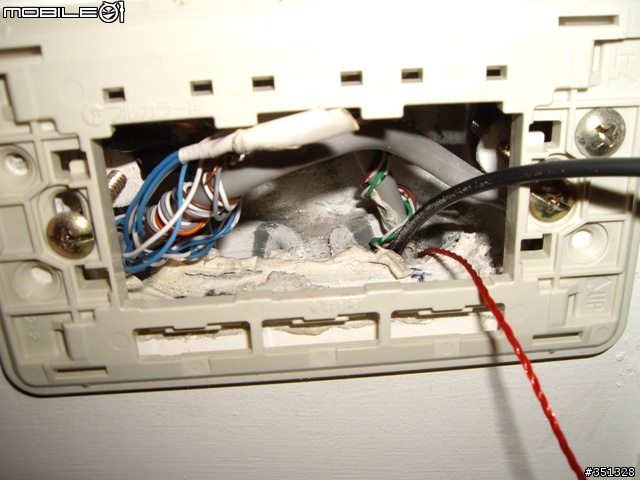

↓這是之前已經佈放好的水線(紅色尼龍線)，引進光纜要從這裡出來。
如果是新建大樓(遠x建設)室內會有專用電信弱電箱。

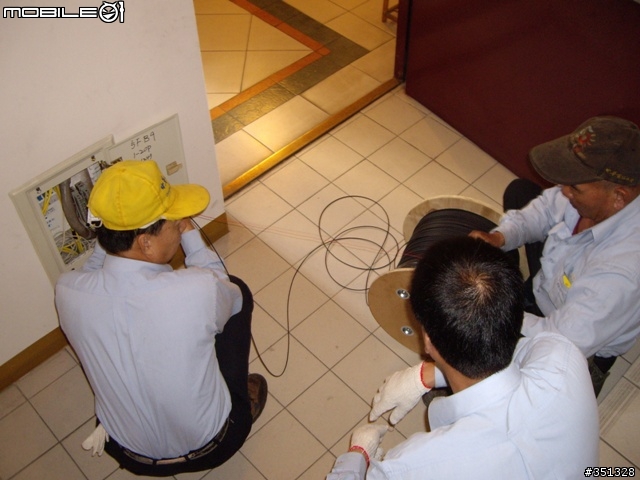

↓外頭樓層弱電箱準備把光纜佈放進戶內

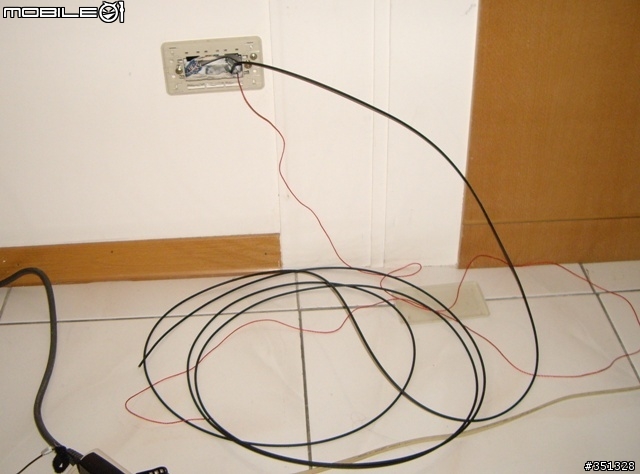

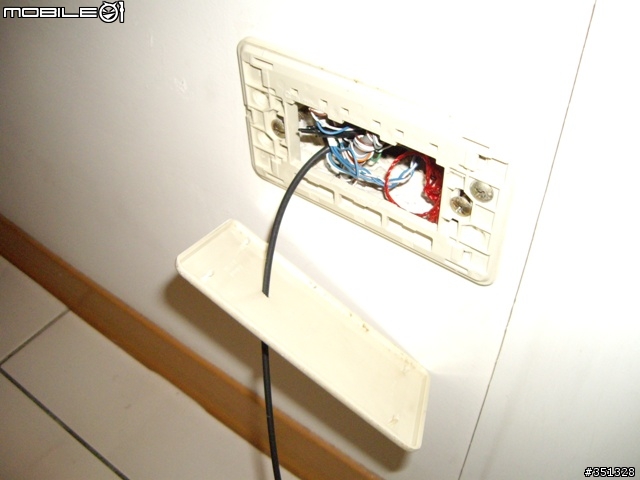

↓那條黑色就是已經拉進來的。紅色那條尼龍線繼續當水線，下回可以繼續使用。
↓給個近照，大家可以比較出光纜與電話線粗細。

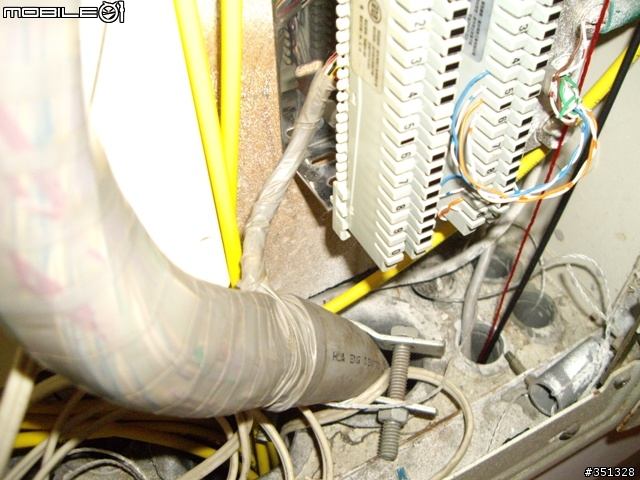

↓這張是外頭樓層弱電箱內，可以看到佈線管徑尚有餘裕外尚有另外一孔可以用，再佈放個幾條光纜應該不是問題(一般電信管路是6分管，且是雙孔雙迴路)

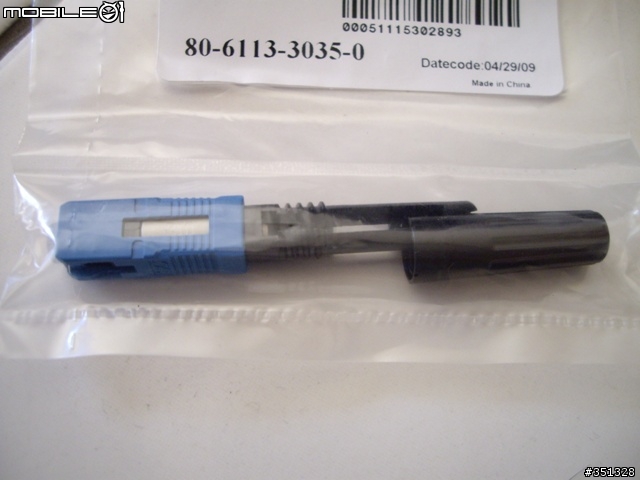

↓這回豋場另一要角是：3M組合式SC光纖連接器

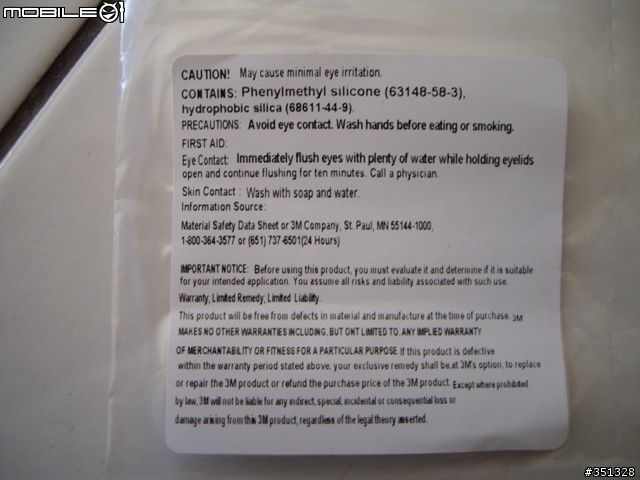

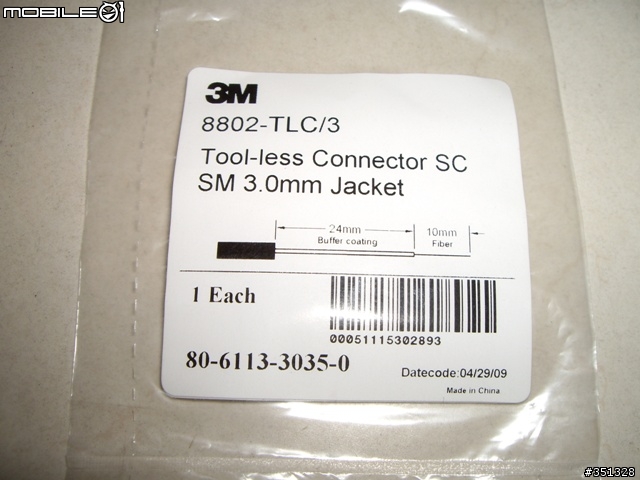

↓放大3M組合式SC光纖連接器標籤給大家看看，上頭標示操作時剝皮後裸光纖長度10mm等注意事項。

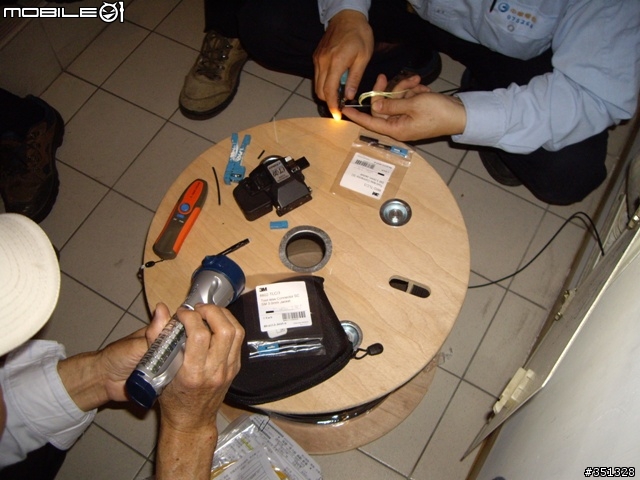

↓準備熔接光電兩用電信插座這邊的光纖頭，整粒光纜擺平後剛好可以當工作桌區
此回製作組合式SC光纖連接器是用機器熔接(我個人較喜歡機器熔接)。
為何這裡光纖接續方式不是採現成『光纖跳接線』熔接，因為這裡不能有裸露的光纖熔接點出現，因為光纖熔接續節點是脆弱點，一般都需收納在光纖(纜)接續盒內，但這裡沒有空間收納光纖(纜)接續盒(光纖接續盒目的除收納盤繞光纖外，也保護光纖熔接點)
↓這回中華電信帶來這包，給大家看看。上回發文EXFO光纖通訊測試儀器是重量級工具(我買不起)，日後光纖普及化後查修的人可入手這包

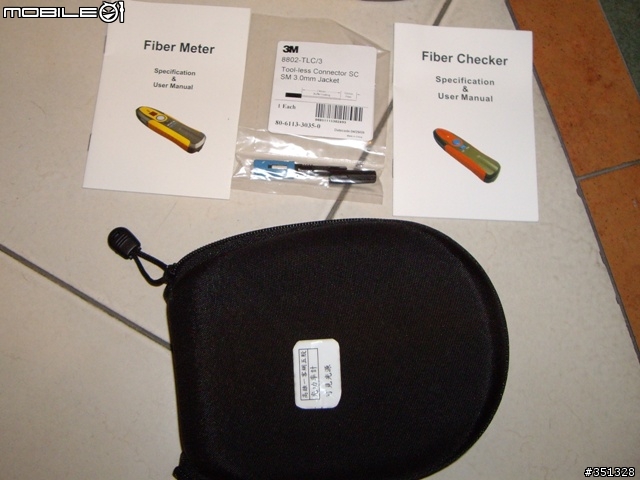

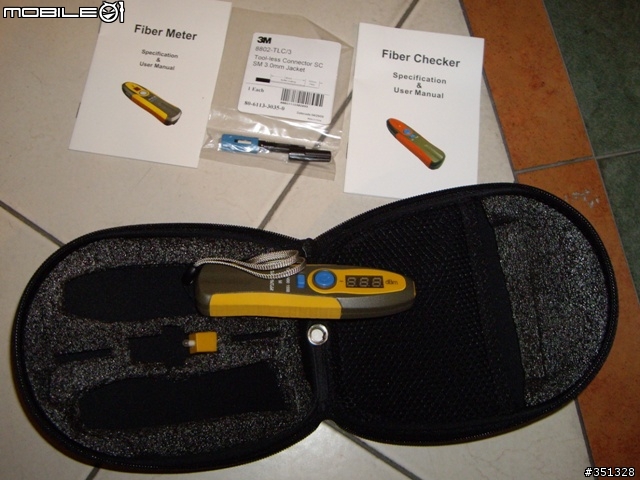

↓打開給各位看看

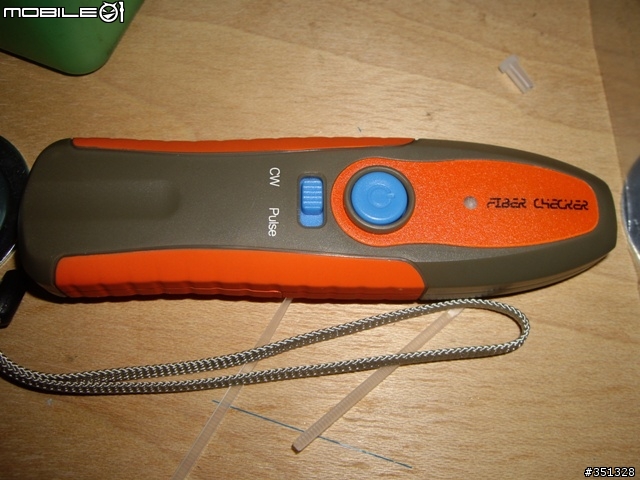

↓這支是小型化手持檢測工具fiber checker，方便攜帶
利用紅色雷射可視光源射入待測光纖內，籍由光纖過彎或折損後洩漏光線的特性，可判讀光纖斷裂位置、較大的熔接損失位置等。
簡單說就是檢查有無漏光、有沒有順利將光送到末端。
光纖檢測器雷射為波長650 nm 紅色可見光，可耦合進入單模光(Singlemode Fiber) 或是多模光纖(Multimode Fiber)之中。
若光纖中存有斷裂點或瑕疵處，該斷裂瑕疵處將產生反射而呈現紅色光點，亦可研判光纖之熔接施工品質，以維護光訊號通訊品質。

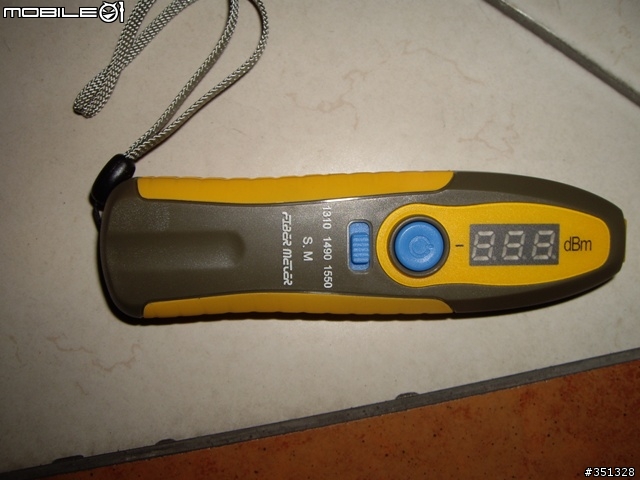

↓這支檢測工具是fiber meter，可檢查光纖訊號dbm值
↓這盒就是onu modem光終端

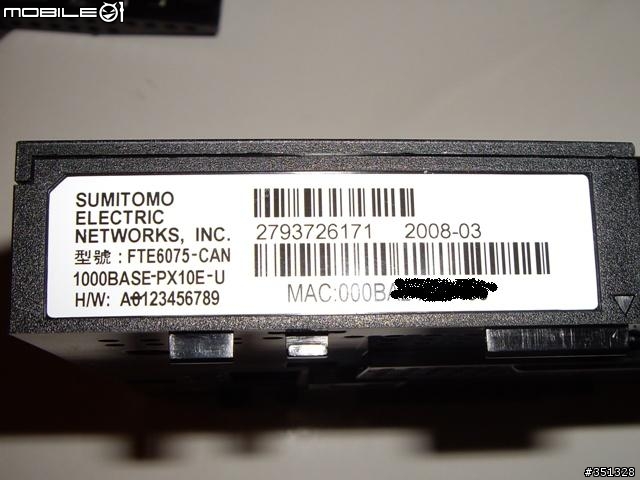

↓驗明正身，這是onu機身標籤
↓室內這6個人有認真施工、有討論、有請益、有見習，因為既成大樓ftth化之後尚未有人有施作過onu modem，當場就有人提到怎沒光纖接續盒？

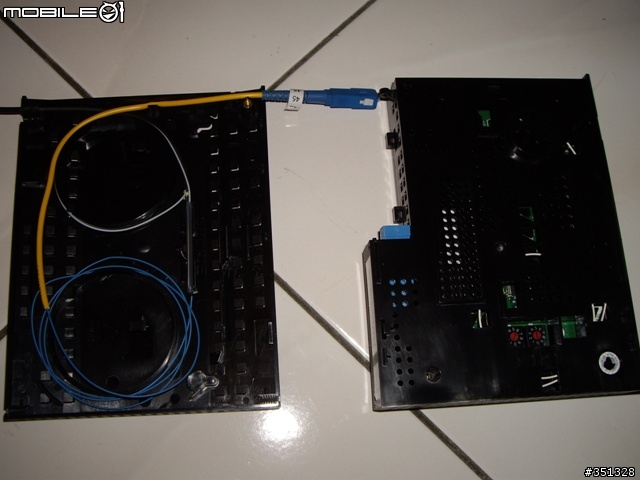

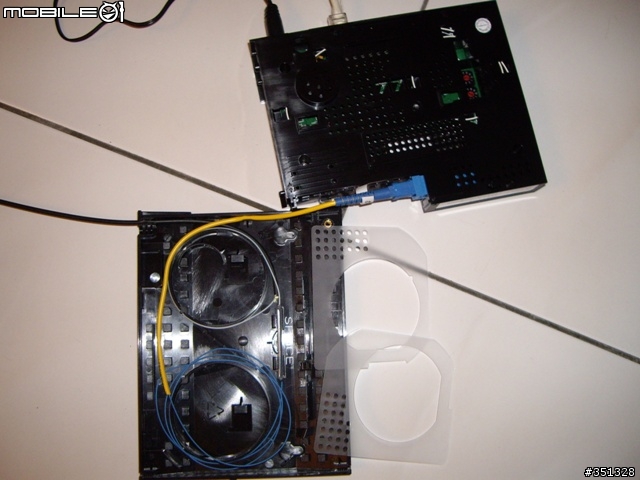

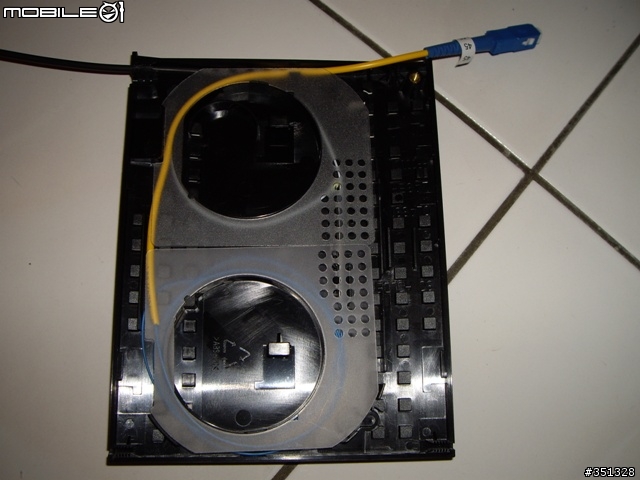

↓先看看完成熔接後的圖，這邊光纖接續方式就可採用現成跳接線熔接接，因為熔接那個脆弱點可以收容進onu modem內，這就是onu modem內的收容盤，可以盤繞光纖與保護熔接處

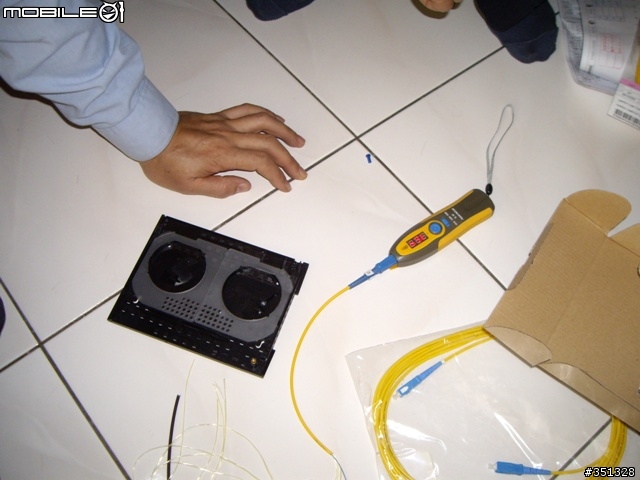

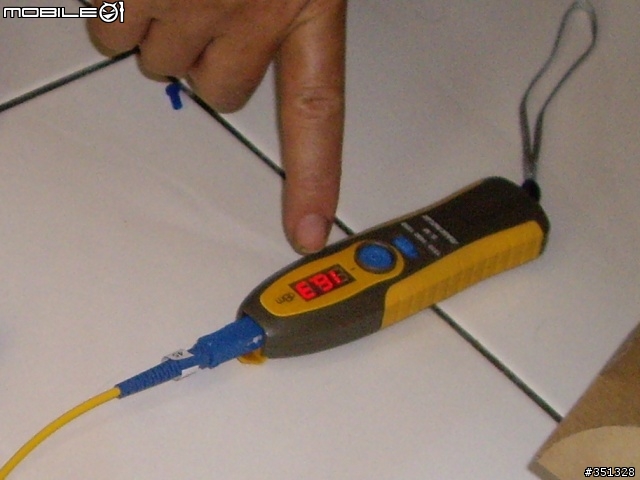

↓熔接後馬上使用fiber meter檢測看看狀況
↓放大給大家看看，上頭顯示是16.3dbm，他們似乎不大滿意，後來又重新檢查再做一遍，真是辛苦了

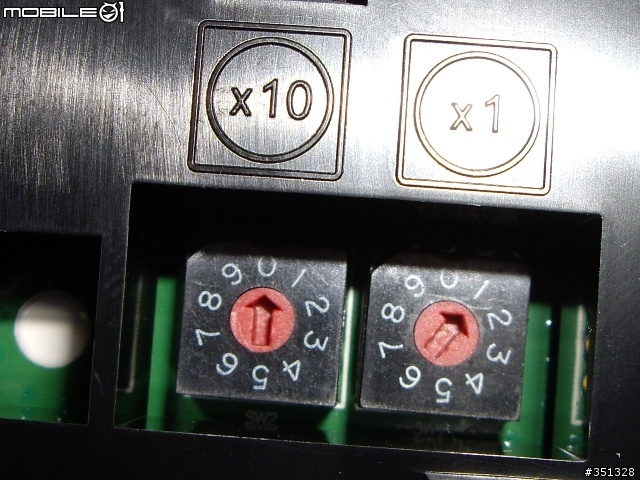

↓這是onu內兩個switch，這是onu對應遠端olt port設定用

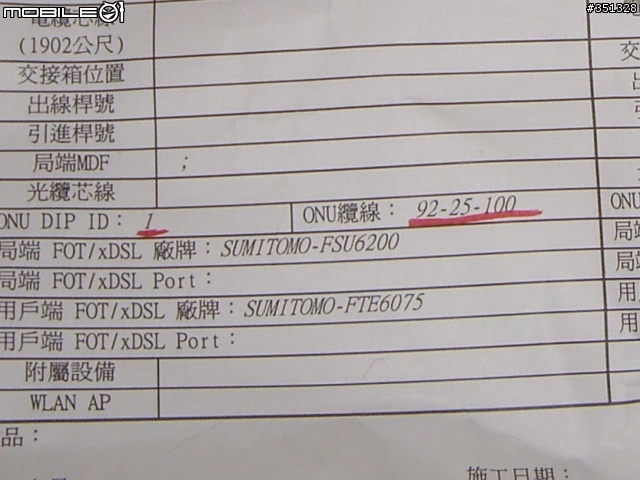

↓施工圖有註明onu pid設定在01，所以上圖可以看到已設定到01

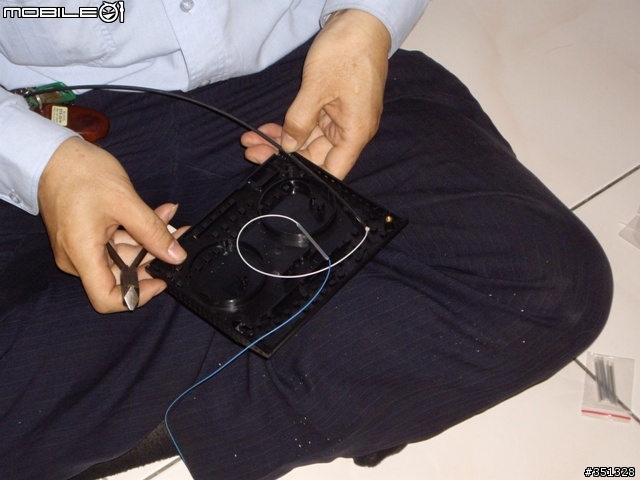

↓因為採用3M單芯線與原本日本版建議的2芯線不一樣，需要斜口鉗修改塑料地方把光纖線確實固定住、卡住，免得不小心拉扯到整條光纖線被扯出機身外

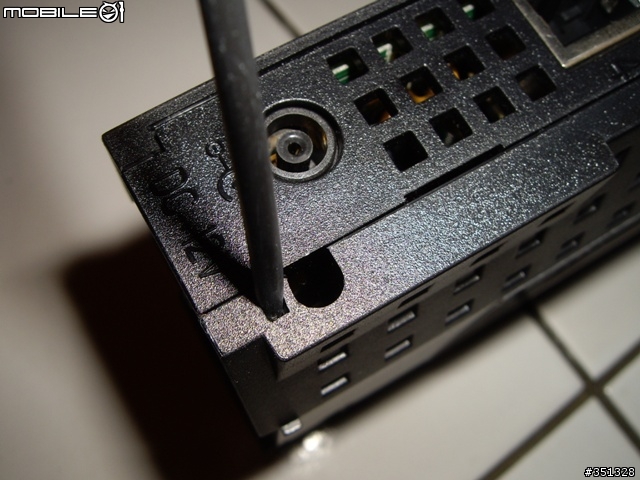

↓放大給大家看看，光纜旁邊那個洞是原來設計跑線用
↓再來就是盤繞整理好光纖線囉

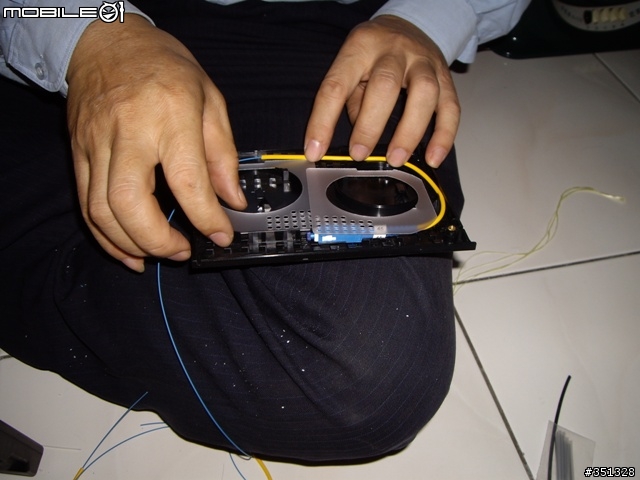

↓加蓋兩塊塑膠片，準備組合

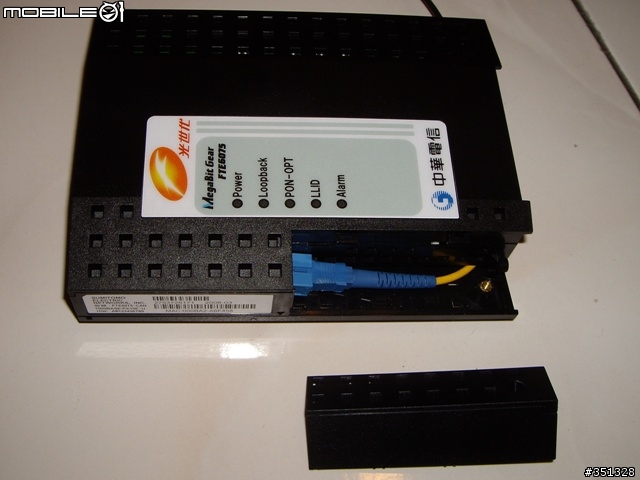

↓組合後。右下角是小外蓋，如果你沒有這個，聽工班說卡榫易斷，很多就丟了，沒這個也沒關係，只是外觀差點

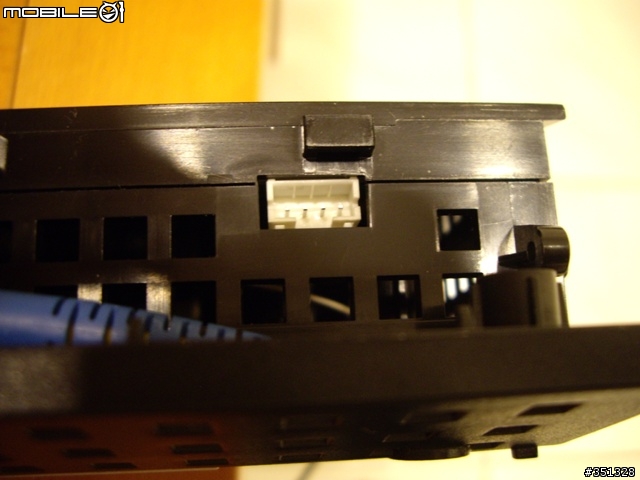

↓這個有個插座，我不知道做有何作用？很像是service檢測用的

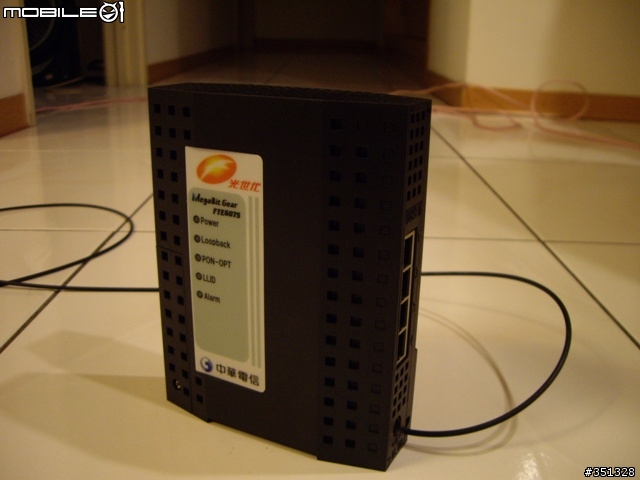

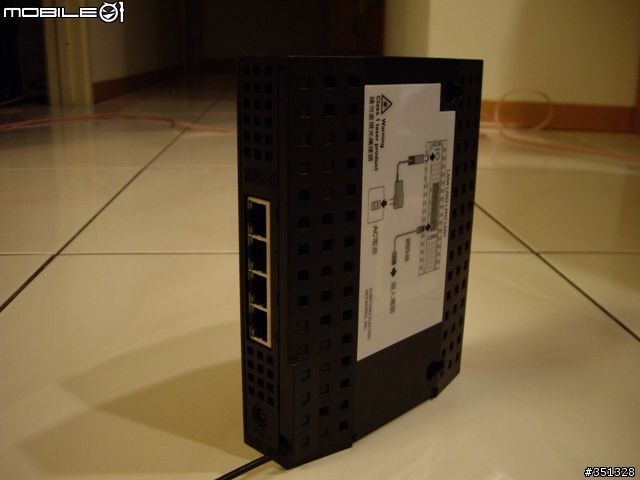

↓全部組合完成的帥樣。
↓細心的工班師傅在我尚未發覺時候早就挖好這個洞將光纖穿過去了(如果一切都做好才發現蓋子無法蓋上，這就尷尬了)

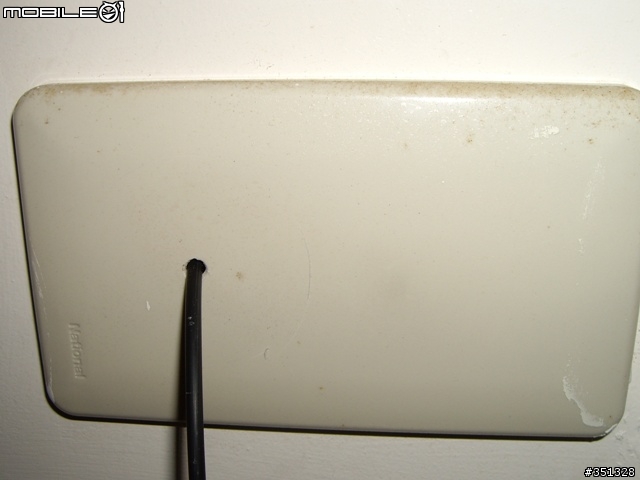

↓這個洞挖得真是無話可說

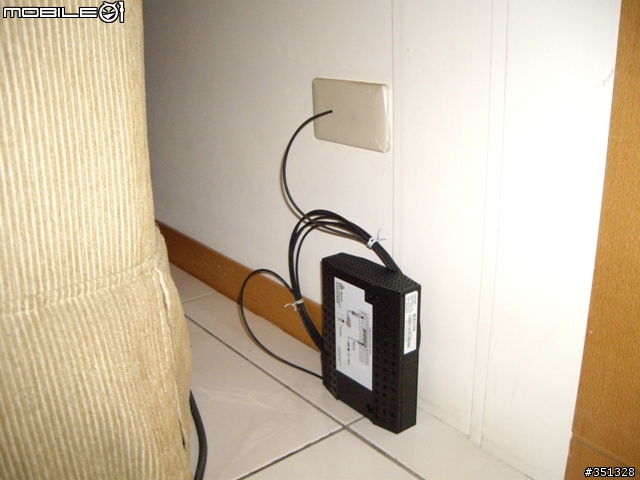

↓剛好可以藏在沙發後

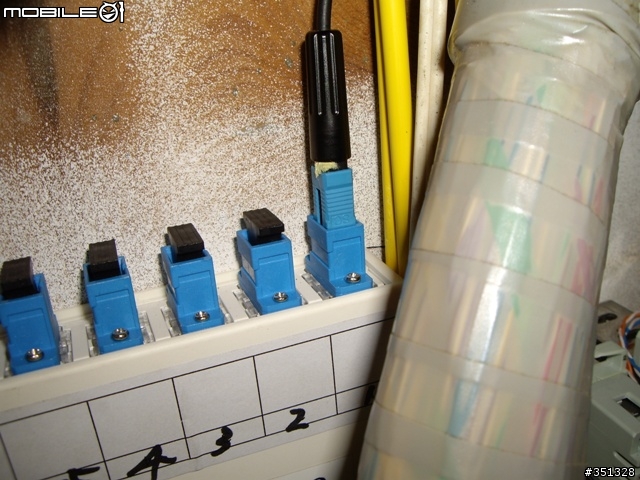

↓外頭光電兩用電信插座，以3M光纖機械接續子完成後插上的樣子。
需要拔除時，手捏藍色部分往上拔，如果捏住黑色部分拔除，嘿嘿嘿......光纖斷在裡面了！

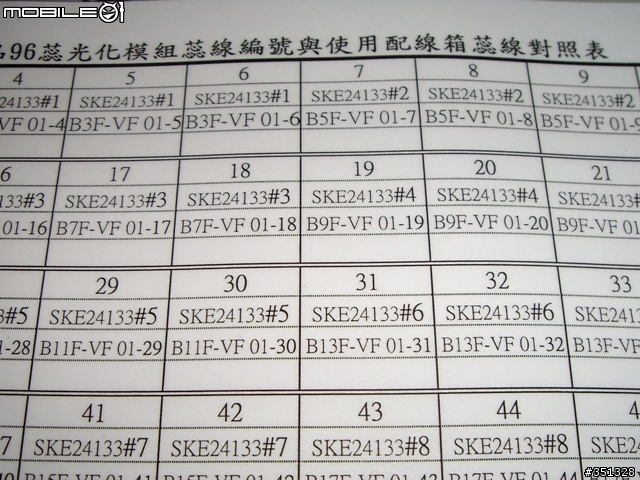

↓電信總箱這邊只要依照epon上這張對照表插上，就有訊號了

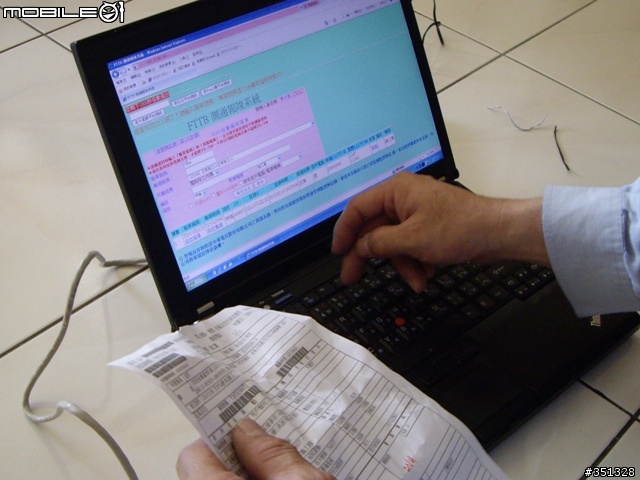

↓再來裝機班接手就很簡單了，一樣需要上線竣工通報

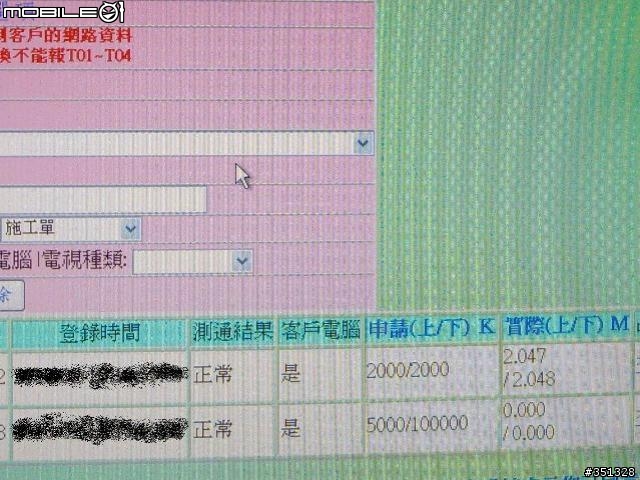

↓實際(上/下)M那欄位竟然是0/0，其實可以上線(不然怎樣報竣工)，但無法看到速度。至於為何看不到實際速度施工班也不知道，只說可能機房、或網站尚未準備好。
來個實測吧，大家應該很想知道這個吧

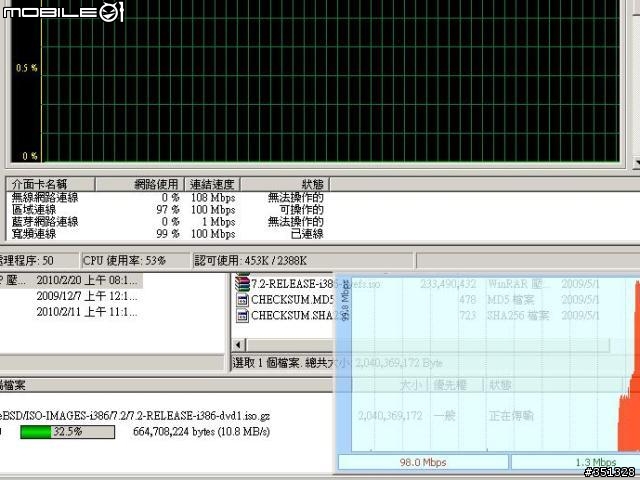

中山大學ftp下載，可以跑到98m

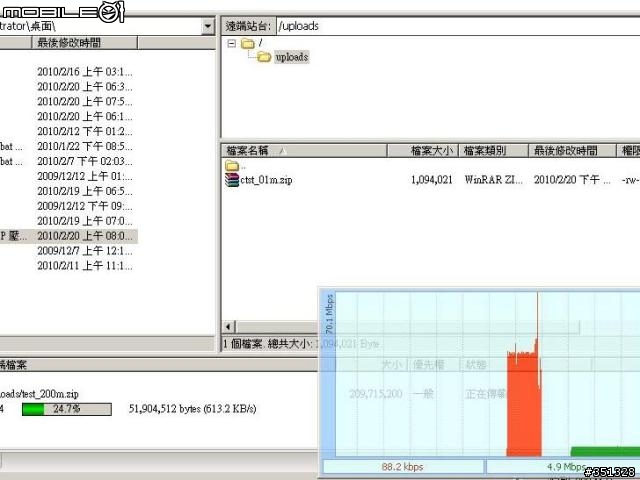

中華電信上傳測試，可以跑到4.9m
上傳下載均到100m/5m的98%
我與中華電信裝機人員一起試中華電信ftp.adsl.hinet.net 裡面200mb，根本不適用100m的測試，粗淺比喻就像是高鐵起步加速中尚未到巡航速度，已經到站。
中華電信網站中：簡易連線速率測試，對100m也不適用，我按了3~5次從沒超過30m。

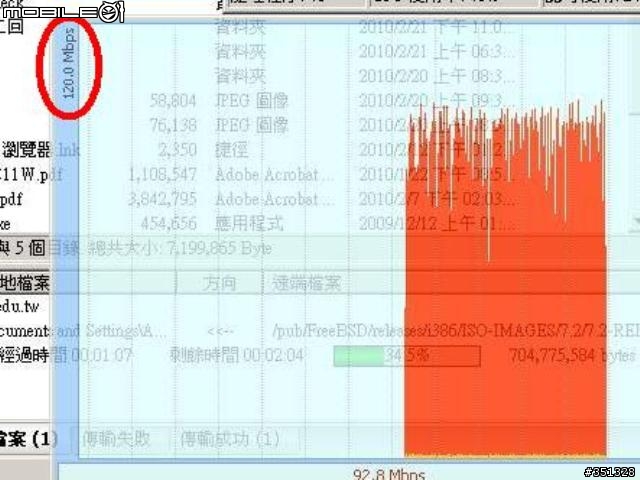

暴衝時候的下載，這僅可參考，但可看出光纖的潛力無窮
使用作業系統內建PPPoE。

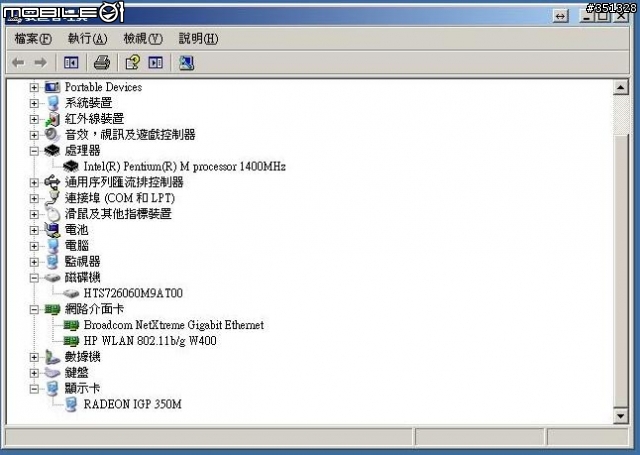

公佈測試電腦環境

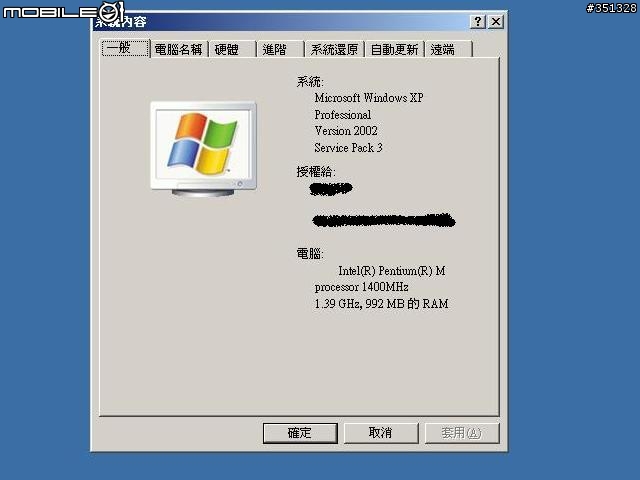

機型是hp nc4000，超過5年的老筆電，作業系統與硬體規格如下
謝謝收看
下回打算寫個延伸篇：白話聊光纖，敬請繼續支持收看。
