已經解決～請問RS232轉RJ45 10PIN連線問題

我有一台設備只支援RS232～所以拿來一台設備NPort Server Pro轉RJ45讓他變成虛擬COMPORT～這樣就可以利用我的HUB網域連接到另一個樓層HUB做遠端連線

現在問題來了～～我的設備serial ports是RJ45 10PIN的～我該如何用RJ45 8PIN去連接？？

線該如何跳～例如
RS232 9PIN
235
RTG
XXN

我的10PIN的RJ45需要排列是
567
TRG
XXN

請問該如何把10PIN RJ45套在8PIN上～不知道有這方面經驗鄉民可以指導一下嘛

活在當下～滿足當下～享受快樂～

2012-10-24 20:44 #1

文章關鍵字

RS232轉RJ45 10PIN 問題 10

rontzong

333分

2樓

個人積分：333分

文章編號：39350156

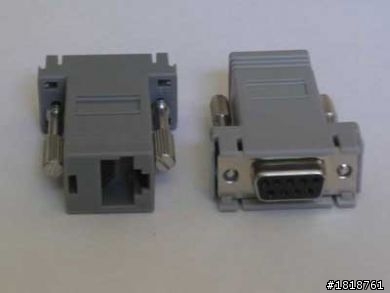

用Google找到了幾張接腳圖,看看是否合用...

79分

樓主

個人積分：79分

文章編號：39350192

rontzong wrote:
用Google找到了...(恕刪)

其實我想問的是～我想把線做在8PIN頭上～插在10 PIN PORT上～但是因為線排序會變～所以我不知道該從哪邊開始排～因為8PIN頭插上10PIN上～不太可能就是1接腳對1接腳 2接腳對2接腳這麼剛好～在想會不會2對1 3對2

活在當下～滿足當下～享受快樂～

49分

4樓

個人積分：49分

文章編號：39350360

pass11116 wrote:
其實我想問的是～我想...(恕刪)

想太多，那只是用網路線做傳輸線用，並不能轉成網路信號利用HUB做傳輸。
你須要的是轉換器，不是如何接線。
http://www.hotlife.com.tw/HL-SE02P-V3.htm

79分

樓主

個人積分：79分

文章編號：39350502

viccheng1925 wrote:
http://www.hotlife.com.tw/HL-SE02P-V3.htm

我的nport設備是這台
http://www.visionsystems.de/produkte/785.html

活在當下～滿足當下～享受快樂～

49分

6樓

個人積分：49分

文章編號：39350810

pass11116 wrote:
我的nport設備是...(恕刪)

對不起沒注意看你有那東西
原廠手冊一定會有接線圖
http://www.moxa.com/doc/man/NPort_Server_Pro_Users_Manual_v5.pdf

79分

樓主

個人積分：79分

文章編號：39351253

viccheng1925 wrote:
對不起沒注意看你有那...(恕刪)

他是只有寫10pin RJ45～但是我手邊只有8pin的～有試著插進去其實大小是一樣的～只是我不知道他的接觸點是否一樣

活在當下～滿足當下～享受快樂～

49分

8樓

個人積分：49分

文章編號：39352209

pass11116 wrote:
他是只有寫10pin...(恕刪)

果然差很多
http://zh.wikipedia.org/wiki/EIA-485

幫不了你

幫不了你

對不起了，我沒做過，只能等高手相助了。

93123211

21分

9樓

個人積分：21分

文章編號：39352275

viccheng1925 wrote:
對不起沒注意看你有那...(恕刪)

Asynchronous Port Pinouts這張圖中
還有CN20040 – RJ45 to Male DB25 RS-232 Cable Pinouts這張圖中可以看到

1.DCD
2.DSR
3.RTS
4.GND
5.TxD
6.RxD
7.GND
8.CTS
9.DTR
10.dummy

可以看到4和7有兩個GND

不過重點來了...

他有支援10/100BaseT Port Pinouts...

所以版主在糾結什麼?

49分

10樓

個人積分：49分

文章編號：39352355

93123211 wrote:
Asynchrono...(恕刪)

樓主用標準RJ-45只有8PIN，他不知道那10PIN能不能用8PIN取代。
