[教學]Evo 3D圖文並茂的解鎖+S-Off+root

為什麼要root又要s-off?
只是很單純的因為我覺得原廠的東西太多又不必要...
而且莫名的很費電
廢話不多說直接開始進入正題~

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
注意事項:
刷機有風險,請評估後再執行,如有造成任何手機上的損毀,本人概不負責!!!!
刷機之前:
請檢察通訊錄簡訊等等的資料是否有完善的備份
連結皆為原OP,如有死檔請告知會做補檔,補檔會在文章最下面
28.01.12開始陸續更新下載包載點,在最下面
小弟非專業人員,如有問題請爬爬小弟參考的文章...
問我問題我應該是無法幫忙回答的
除非我有遇到同樣狀況並且解決
最後要注意的是...圖片很多...載入圖片請三思
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

首先要先知道

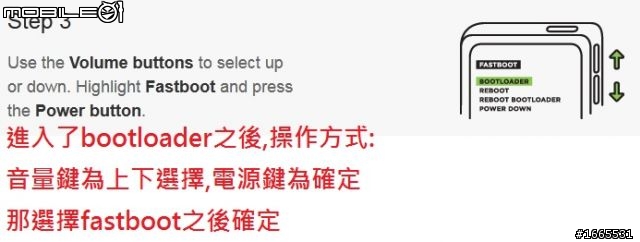

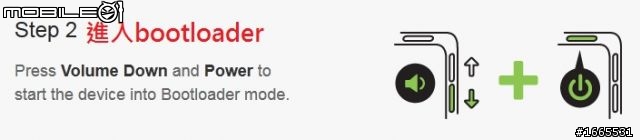

bootloader - 刷機很重要的一個部分,也很簡單,手機關機之後,按住音量減小鍵,再按住電源鍵,就會進入了
ROM -小弟沒有去查證確的意思請勿砲擊...對我來說這就像是安裝電腦的作業系統,選擇需要的系統,裝上去就是了

小弟的Evo3D是英國購買,所以是毆規的
不過這和刷不刷機沒有關係
小弟爬了本站很多文章...
基本上為下面的大大分享的教學文章

====================感謝以下的教學讓我來製作這篇教學====================
- 詹姆士光大的
[分享]12/4新增中文教學EVO 3D 1.49.0012 S-OFF
- danielnwa大的
[教學]EVO 3D GSM版 解鎖+刷recovery+root
- TobaccoDoff大的
Revolutionary-HTC通用軟解步驟整理
- weanjome大的
S-OFF台版EVO 3D GSM（HBOOT-1.49.0012），刷工程版HBOOT 。
- catesyes大的
[分享] 台版EVO 3D（HBoot 1.49.0012）還原原廠ROM步驟


以上是小弟參考的資料,各位也可以參考看看,
不過小弟下面做解說的時候會分別說是看哪篇文章,
有的會有過程,過程可能會與文章中的重複,
但是都是自己重新截圖編輯過的,省得大家跳來跳去,如果不符合規定請管理員告知...
我滿怕侵犯其他大大的辛苦教學...
有的就請大大爬文了
接下來就是要開始刷機啦~~
當然,是圖文並茂啦~不然我相信只看文字應該很多大大會受不了
但是小弟刷到一半才想到要造福大眾,所以有的圖片可能無法提供最原始的,
大部分都是已經降版本之後重頭開始的步驟,圖片只是示意圖,請不要太挑剔請見諒

開始刷機之前請各位先做兩件事情以及確認電源是飽滿的

1.設定->程式->開發->USB除錯中 這個選項打勾(不然可能會有讀不到的情況)
2.設定->電源->快速開機 取消打勾
英文為
1.Setting->Applications->Development->USB debugging
2.Setting->Power->Fast boot
以上兩個設定如果unlock或刷ROM之後都要重新再操作一次喔~
等完全搞定在依照個人心情決定要不要復原即可
建議下載的檔案都放在同一個獨立的資料夾以免和自己其他文件搞混


===========正式開始刷機===========

首先呢小弟是參考著

[分享]12/4新增中文教學EVO 3D 1.49.0012 S-OFF
那裏面說是參考著XDA大神的方式,
遵照著裡面的步驟
第一步:下載以下三個檔案
(下載請點到XDA連結)
PG86IMG.zip
xvi32.rar

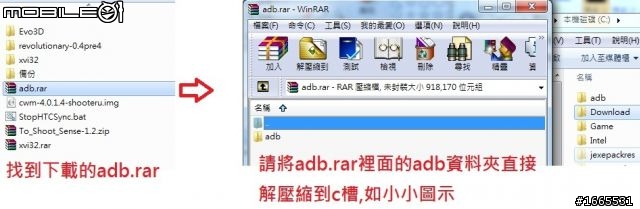

adb.rar
首先看到第二步就發現,必須要先將手機解鎖
這邊我會提供一下截圖,
從Lock,Unlock到relock再回到unlock是需要常常看一下命令行的...
(在最下面會提供命令行,請自行拷貝到文字檔,因為我自己就重複用好多次...)
步驟如下

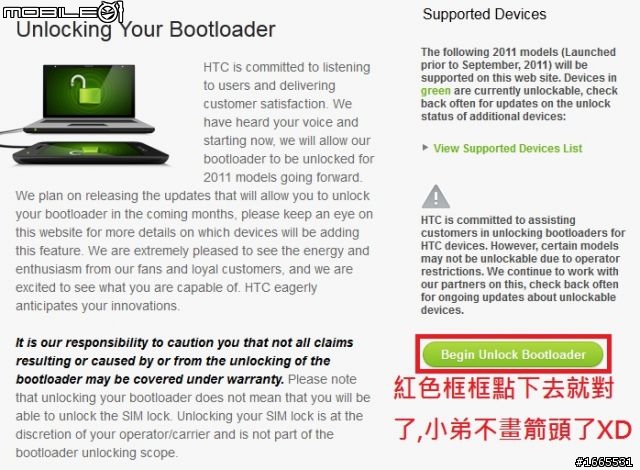

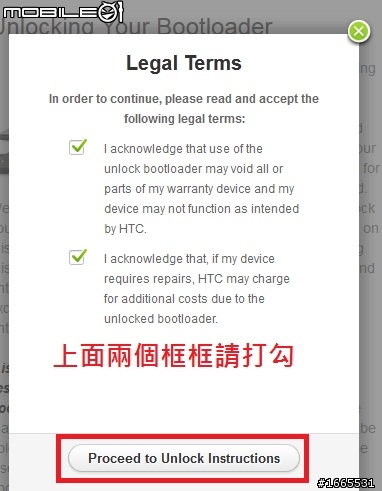

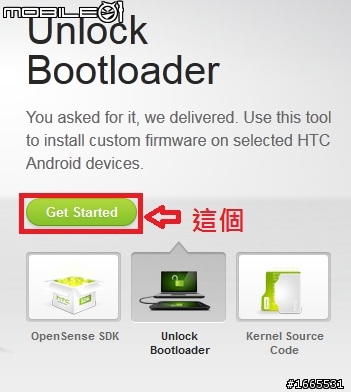

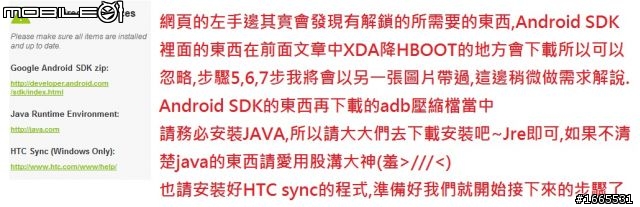

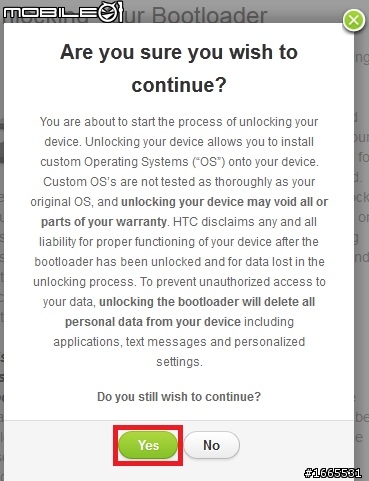

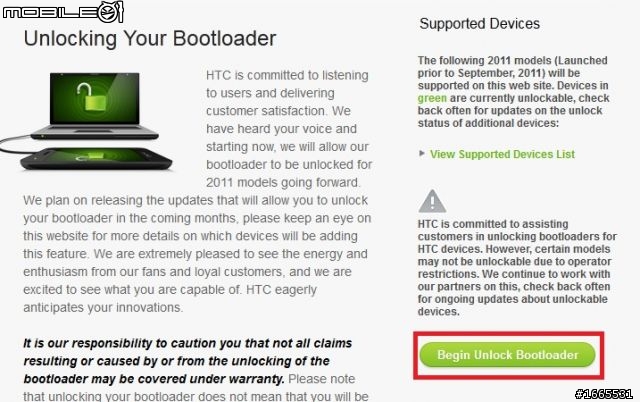

首先要到http://htcdev.com/

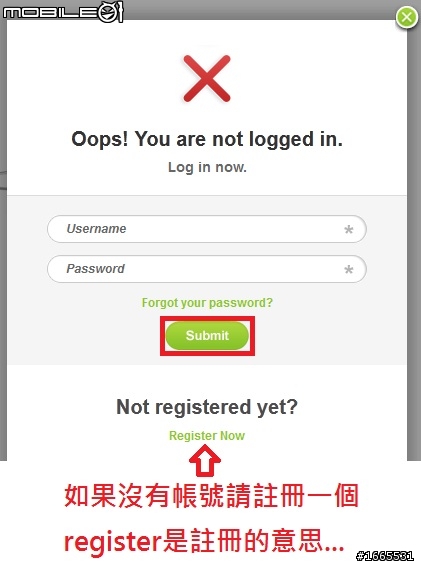

登入完之後放著不理就會回到上頁或是可以點擊back to previous page

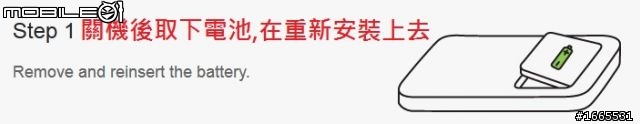

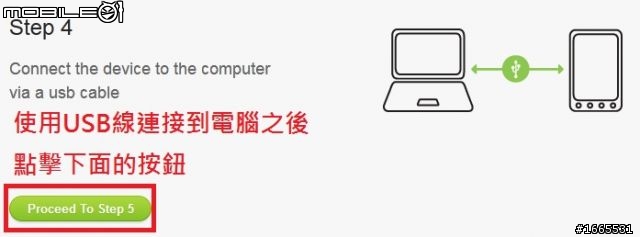

接著進入步驟:

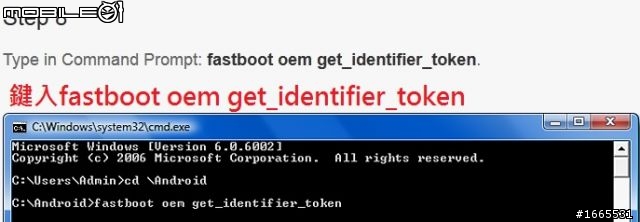

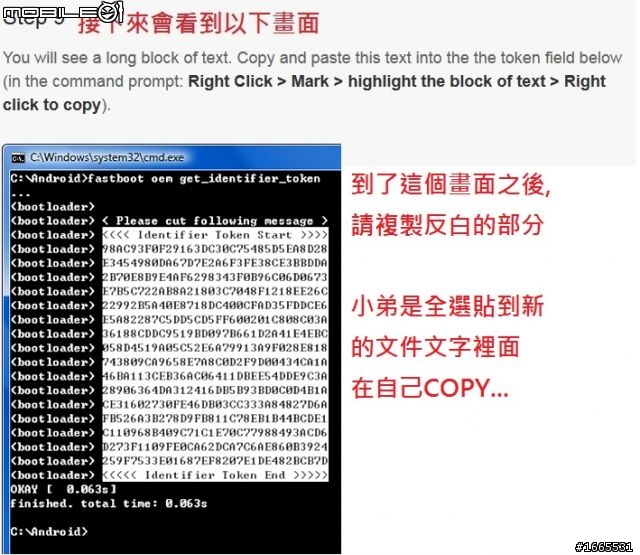

輸入fastboot oem get_identifier_token

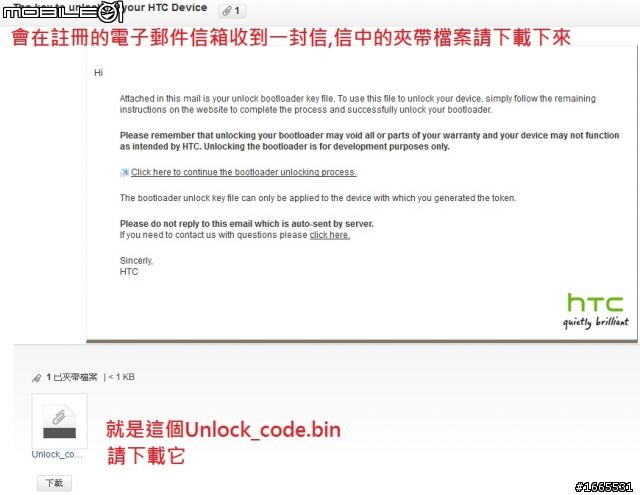

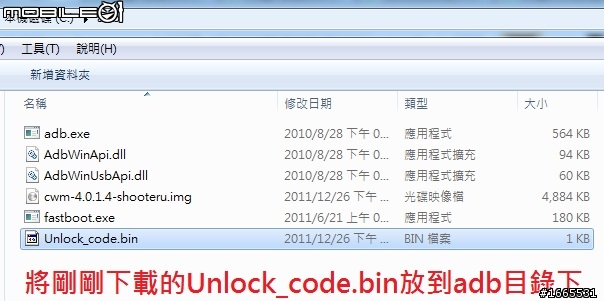

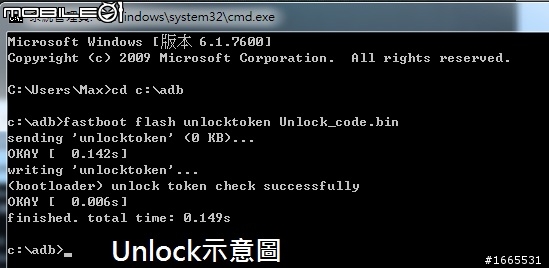

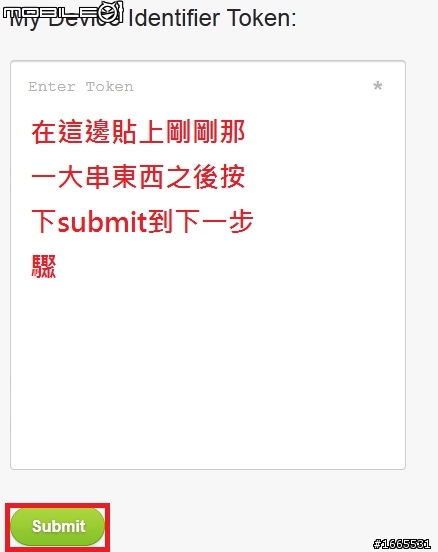

輸入fastboot flash unlocktoken Unlock_code.bin

這時手機會顯示

以音量鍵做選擇電源鍵確定之後會重新啟動就解鎖囉~
unlock之後
默默地發現...

我Hboot竟然是HBOOT1.49.0018 囧rz~竟然比0012還要高?!
赫然發現...文章中說了
=============================================================
= PS:如果在第一步就失敗的人請改刷下面這個ROM再開始降版本
= http://forum.xda-developers.com/showthread.php?t=1360321
=============================================================
恩...所以簡單的說我要先刷ROM!!
p.s.剛剛爬文好像有大大說XDA有0018版本成功的,不過我沒有去爬文...都要降版了就不提供0018版囉 - by 29.12.11
這邊要看到另外一篇了~
[教學]EVO 3D GSM版 解鎖+刷recovery+root
這篇文章中我所要看的是recovery的部分,要將CWM刷入
請點擊進入作者的空間下載cwm-4.0.1.4-shooteru
下載之後請將cwm-4.0.1.4-shooteru.img這個檔案丟到adb目錄下
接著將unlock的Evo3D進入到bootloader選擇fastboot之後連USB到電腦(同上面解鎖的前幾步驟)

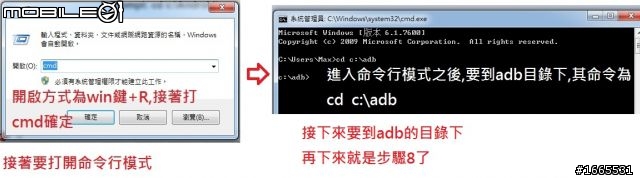

然後進入命令行模式之後到adb目錄底下(同上解鎖步驟)

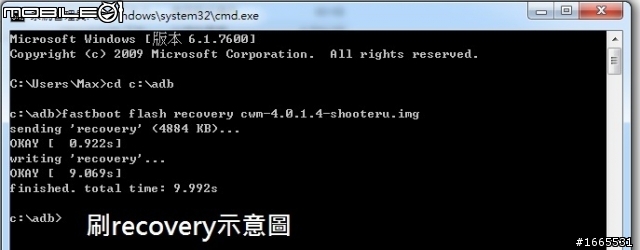

輸入fastboot flash recovery cwm-4.0.1.4-shooteru.img

命令行模式跑完之後重新啟動Evo3D即可
小弟是power down之後直接進入bootloader
這次要選擇recovery

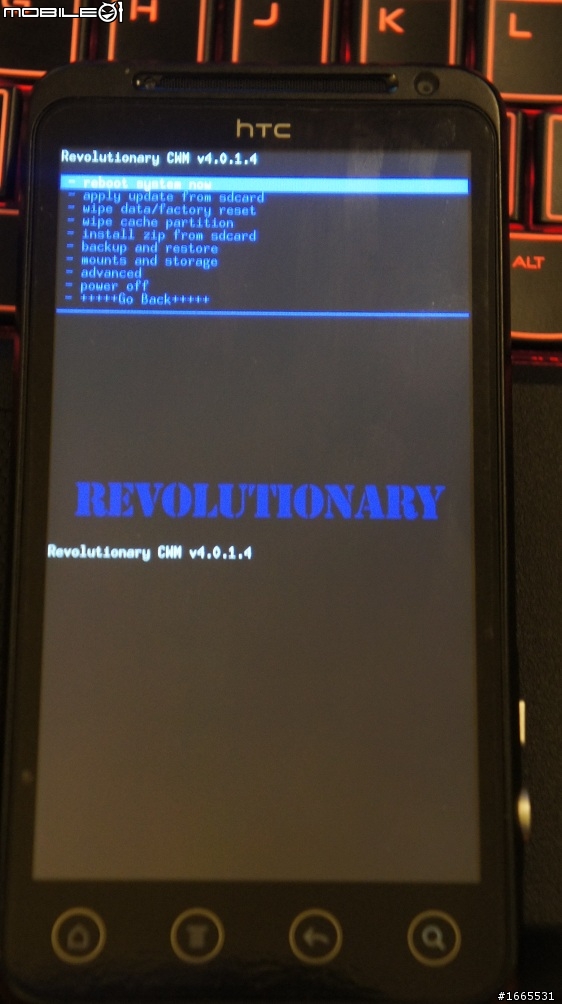

確認之後會跳到HTC白底綠字的畫面,過一下就會轉到以下畫面

出現的話就是成功了~
接著請關機,然後到
http://forum.xda-developers.com/showthread.php?t=1360321
找到ROM download link之後選擇下載(小弟是選擇To Shoot Sense 1.2)
下載了ROM之後,把.zip檔案丟到SD卡目錄之下
然後進入bootloader
在recovery的畫面選擇
1.install zip from sdcard

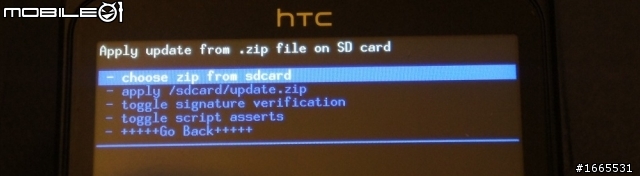

2.choose zip from sdcard

3.選擇zip檔案

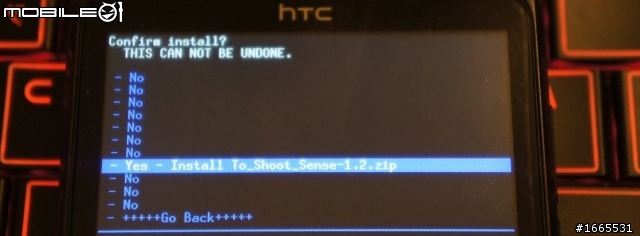

4.確認是否要安裝

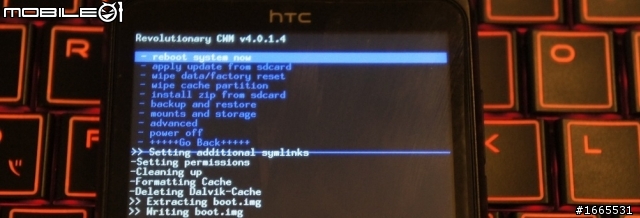

5.出現以下畫面之後就是一直等待啦

6.成功安裝之後會出現下面畫面,接著選擇go back,

7.reboot system重新開機


裝好這個rom之後,接著就回到最開始的文章
這下子HBOOT的版本已經沒有任何阻礙效果了
開機之後USB連線到電腦然後先以充電模式連結到電腦進入到cmd下的adb目錄

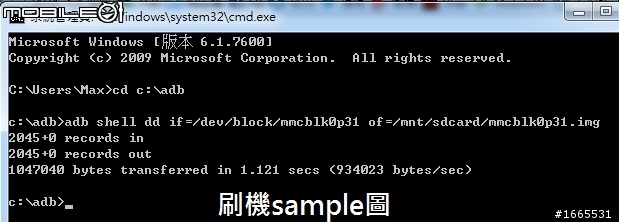

輸入 adb shell dd if=/dev/block/mmcblk0p31 of=/mnt/sdcard/mmcblk0p31.img
成功會如下圖顯示,失敗請檢查除錯模式有無開啟,這裡請不要關閉命令行模式

之後將連線模式改為disk drive
將下載的xvi32.rar解壓縮之後開啟XVI32.exe再將mmcblk0p31.img檔案開啟

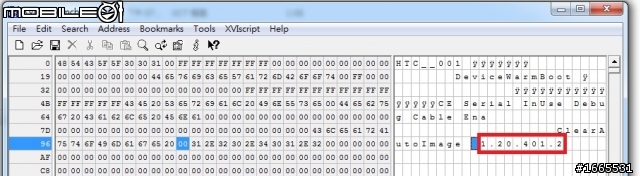

接著請將紅色框框圈起來的部份的版本更改成1.20.720.1之後存檔(版本不同沒關係,改就對了)
將連線模式改回充電接下來在命令行模式下
輸入 adb shell dd if=/mnt/sdcard/mmcblk0p31.img of=/dev/block/mmcblk0p31

輸入 adb reboot-bootloader 接著我們的Evo3D會重新啟動到bootloader模式

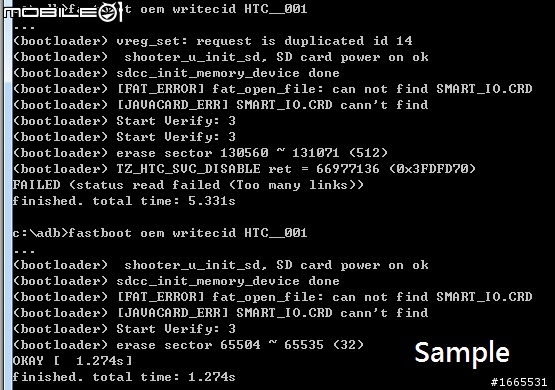

輸入 fastboot oem writecid HTC__001 這裡小弟輸入了兩次,第一次failed請看下圖

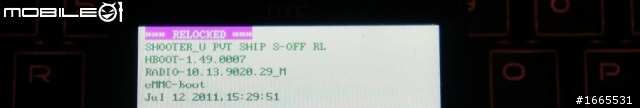

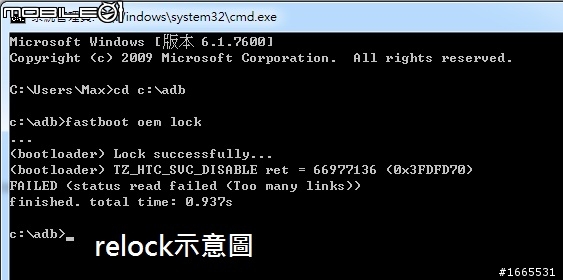

輸入 fastboot oem lock 要將Evo3D relocked,成功後bootloader即可看到
(小弟是連續輸入了兩三次之後才bootloader,才鎖回去...不知道是不是每個人都會?!)


如果這邊有卡住的話請參照laputa38大在這裡所說的
確定relock之後關機,拔出SD卡將PG86IMG.zip放到SD卡目錄下

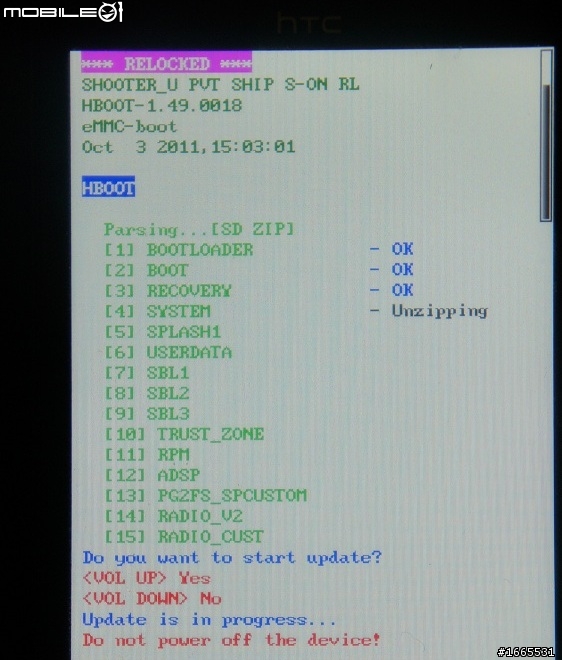

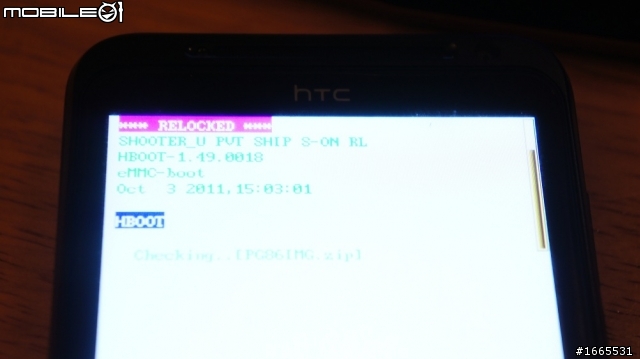

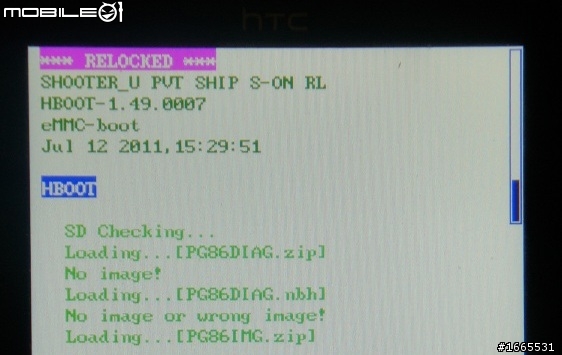

進入到bootloader模式之後會讀取檔案,右上角會有進度條,慢慢等待跑完就好
請務必注意此時手機是relocked的,不然將無法安裝

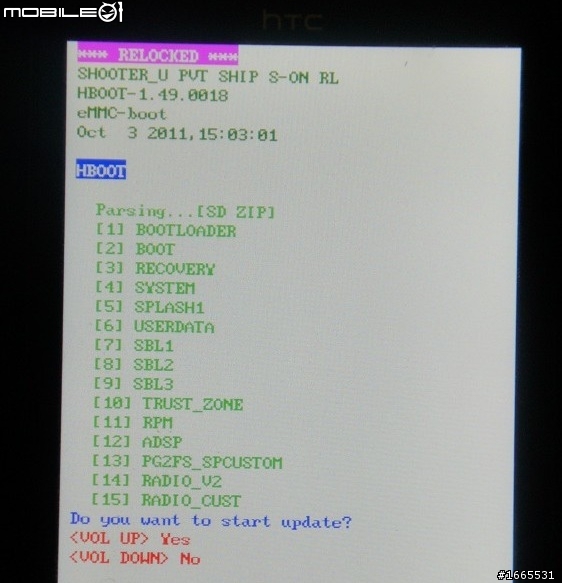

接著會要選擇是否要安裝(是:音量↑鍵 否:音量↓鍵)

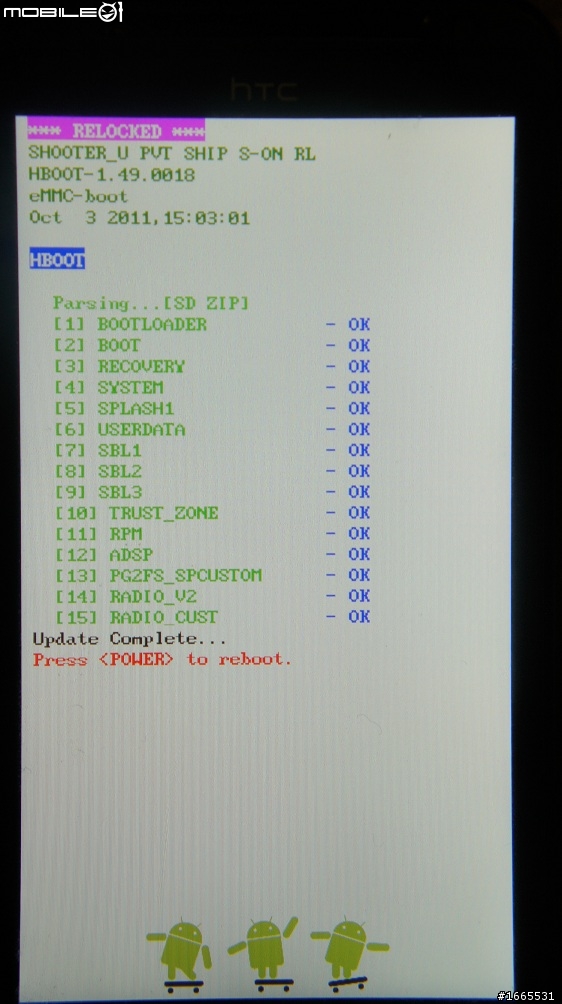

安裝完成之後重新啟動,會發現HBOOT版本已經變成1.49.0007,
將sd卡裡面的PG86IMG.zip刪除(不然進入bootloader就會跑一次...有點煩而且要等),
再將Evo3D解鎖之後就可以進行S-Off了~
下面是參考
Revolutionary-HTC通用軟解步驟整理
首先先將Evo3D以充電模式連接到電腦
然後到http://revolutionary.io/
找到Download點擊並下載revolutionary-0.4pre4.zip並解壓縮

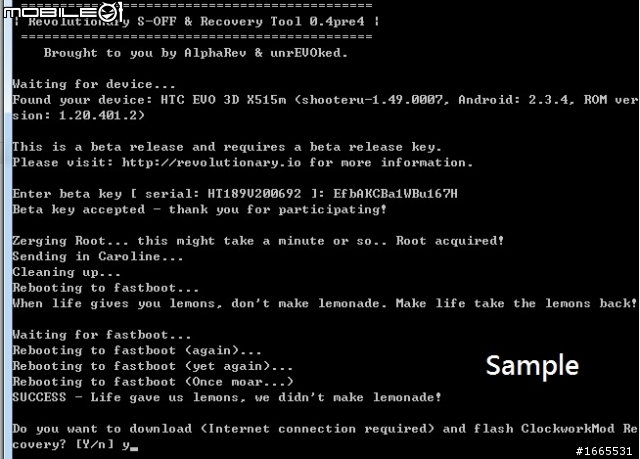

接著運行revolutionary.exe這裡會顯示所有資訊,

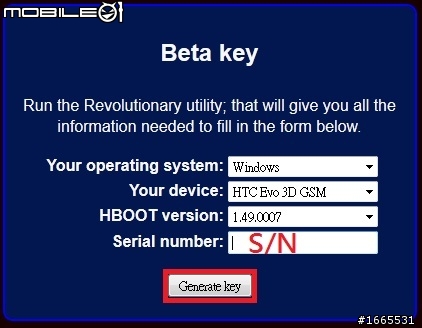

再來要在網頁中輸入手機的資訊來取得Beta key


再將key輸入到revolutionary.exe的視窗之中之後就等囉

會發現程式的無奈
最後選擇下載安裝成功之後會自動跳出
之後就可以看到已經成功S-off了

最後要刷台版的ROM

ukthemax wrote:
這是一開始依照我爬文的想法做的,
這邊提共兩種方法,差別在於HBOOT是否會弄成1.49.0012
請各位自行斟酌

首先先依照elfhouse大提供的方法
將HBOOT改回1.49.0012
之後再於http://forum.xda-developers.com/showthread.php?t=1218196
找到Radio_10.55.9020.00_10.13.9020.29
下載後將PG86IMG.zip放到SD卡下進到bootloader更新就好囉~

laputa38 wrote:
laputa38大在這邊提供了不需要刷回0012的方法
以下是解說

首先是從原廠RUU提出來的ROM下去刷
原廠RUU請參考
[分享] 台版EVO 3D（HBoot 1.49.0012）還原原廠ROM步驟
如何取出ROM

ukthemax wrote:
以下考自RUU 提取 ROM.zip 方式
RUU 提取 ROM.zip 方式！

1.點擊 RUU...exe . 待開啟 安裝視窗 後.....不要進行下一步！
2.開始\執行\%temp% 會開啟個 臨時資料夾
3.臨時資料夾內依建檔時間會有兩個剛建立的資料夾.其中個內有 rom.zip(官方rom)
4.將rom.zip複製出來即完成提取程序！
5.將 安裝視窗 關閉！完成.


註：
rom.zip依各機種更名為適當名稱(PD98IMG.zip -- DHD機種 PG86IMG.zip -- EVO機種)複製到SD卡內.
機子進入HBOOT介面即可執行官方ROM安裝！

那依照laputa38大所說
1.去掉HBOOT版-HBoot維持在1.49.0007
順利成功...喘口氣...第一次看到前面設定和結束設定都是中文~感動!!!

這邊我發現recovery要重新弄一下...
解鎖裝上recovery在上鎖之後
嘗試去掉recovery_signed.img
結果是...成功!!默默地發現我可能要踏上自製ROM的路程了

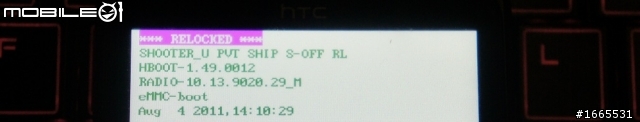

2.不去HBOOT版-HBoot變回到1.49.0012(不過我的原本是1.49.0018捏...)
結果是這樣

確認沒有問題~
laputa38大

發現只要刷過CWM之後,刷ROM時檔案裡不要有recovery.img就可以繼續維持CWM

至於root,小弟去XDA上爬了一下以這篇作參考
這裡請注意我只看了s-off&root部分,沒有s-off的話
下載su-2.3.6.3-efgh-signed.zip
將su-2.3.6.3-efgh-signed.zip放到SD卡目錄下,
在bootloader用recovery的模式將zip檔刷入後重新啟動即可

之後就可以隨心所欲地控制自己的Evo3D了
實在是有夠長篇大論的...
本來想說隨便弄一弄自己爽,但是發現要看的東西好多
最後決定將文章集中,並且做一份自己的教學
希望大家都受用
如果連結死亡請告知我會另外上傳到歡樂的MU空間
更新的話也請告訴我我會放個連結讓大家做參考


以下是我在做刷機時最常用到又懶得key進去的命令行...
在命命行模式裡面滑鼠右鍵貼上即可

進入目錄(目錄位置請根據自己的目錄及名稱做更改)
cd c:\adb
解鎖
fastboot flash unlocktoken Unlock_code.bin
重新上鎖
adb reboot-bootloader
recovery(如果說再刷完PG86IMG.zip之後cwm跑掉的話)
fastboot flash recovery cwm-4.0.1.4-shooteru.img
充電模式連接電腦重起到bootloader
adb reboot-bootloader

============================懶人包+補檔區============================
+++++懶人包+++++ 已於英國時間2011.12.29上傳下載解壓測試完畢
MU空間被掰掰了...陸續更新至dropbox
+++++補檔區+++++ 已於英國時間2012.01.28陸續上傳至dropbox,如有問題請告知

如果發現無法下載應該是流量過大請過一段時間再試

小小懶人包 - 內涵adb, cwm, xvi32, revolutionary-0.4pre4 & su-2.3.6.3-efgh-signed
請注意資料夾位置

降版包 - 文章中若無法直接降版的朋友所需要的ROM,需安裝上cwm(To Shoot Sense 1.2)

歐版包 - 文章中的歐規ROM(HBOOT1.49.0007)

台版包 - 文章中提到的台版ROM,如需原廠RUU請到原PO尋找下載
如需取出檔案請自行解壓縮再壓縮&重新命名
===================================================================
