一開始我買的是恆流1879+三洋18650 2600mAhx4
當時這組合就1600大洋了 (三年前) 那時候行動電源還不怎麼普及
不過隨著智慧型手機規格越來越強 電池越做越大 噴電越噴越猛的情況
我那個用三年的行動電源盒 葛屁了
所以我就在物色行動電源盒 市面上充斥 18000mah 21000mah 這種詭異規格
但是才賣那種 399 499 599 這種價格 (18650隨便一顆也要100起跳還是很鳥的)
而且可想而知那電路多恐怖 我可不想帶炸彈在身上
關於18650的行動電源 趁還沒買的朋友 我真的奉勸不要省那筆錢
要買就買真的有牌子的 像是 SONY 通海 HTC自己出的 ...也很多種
但是就是真的不要省 因為18650真的是雙面刃 保護沒做好很恐怖的
後來由於原本的行動電源盒壽終正寢就先入手了 評價不錯的AILI行動電源盒!
不過那時候還不知道原來原廠傳輸線超鳥的....
後面giveme58888跟cp940304大大告知才知道線材上面出了問題
基於誤會電源盒低落的理由 以為是電源盒的問題所以又心生再敗一個的理由
秉著最近掏寶好像很多好玩的東西可以挖的心態 跑去那邊挖寶
之前用的電源盒是恆流1879的
用起來真的感覺不錯 不過只有一個USB孔不夠用阿
恩~~那邊的1879寄到台灣也是700多塊錢 不划算
而且那邊搜尋行動電源 更悲劇 誇大的更恐怖到一個我不敢買的境界@_@
就在準備放棄的時候 疑? 充電採用恆流1879 輸出採用LTC1700晶片?
疑? 那改搜尋 LTC1700 會有甚麼好東西?
噹噹
會得到一個超精簡的外接盒別小看這袋東西...要價也是700多大洋不含電池

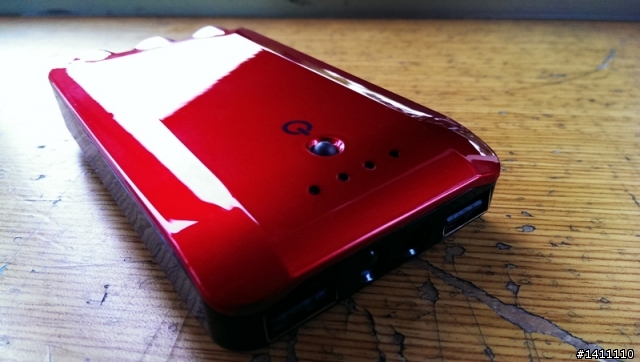

這紅色真讚
雙USB 左2A 右1A (1A有作D±短路 HTC手機可以識別AC模式) 中間有LED
兩種充電輸入方式 micro與DC電源座(3.5*1.3)
micro充電1A DC座充電2A 充電模式先恆流後恆壓。
上面有四顆LED電源指示燈
很多種燈號..
升壓輸出時LED顯示意義
LED: 紅黃黃綠翠綠
保護：快閃滅滅滅(電池欠電，內部切斷輸出)
<3.3V ：慢閃 滅滅滅
<3.5V ：常亮 滅滅滅
<3.6V ：常亮 慢閃 滅滅
<3.7V ：常亮 常亮 滅滅
<3.8V ：常亮 常亮 慢閃 滅
<3.9V ：常亮 常亮 常亮 滅
<4.0 V ：常亮 常亮 常亮 慢閃
>=4.0V ：常亮 常亮 常亮 常亮
輸入充電時LED顯示意義
1，給移動電源充電初始輸入，一隻LED左右來回移動，此時是在作輸入充電的判斷。
2，恆流充電階段，LED同步閃爍。同步閃爍LED的隻數，由當前的電池電壓決定。
3，恆壓充電階段，LED由低到高的循環移動點亮。
4，浮充階段及充滿，紅色LED閃爍，其餘LED常亮。
跟現役Aili行動電源放在一起 硬是小一號阿~!! 根本就是鋰聚的Size
外蓋真的很難摳...我摳半天才起來

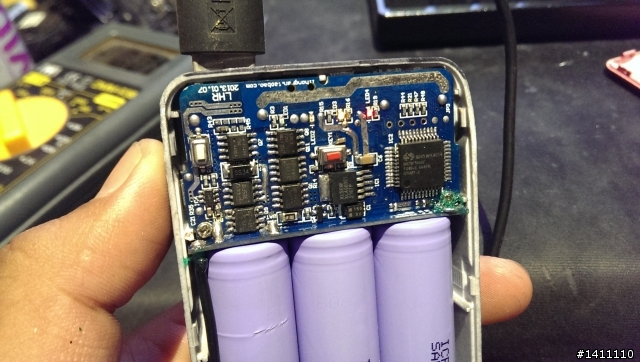

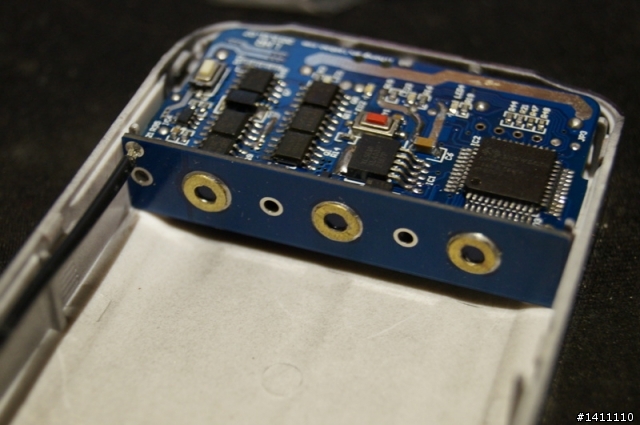

但是印入眼簾的電路板....只能說一個爽字了得阿!
滿滿紮實的用料 走線超精簡

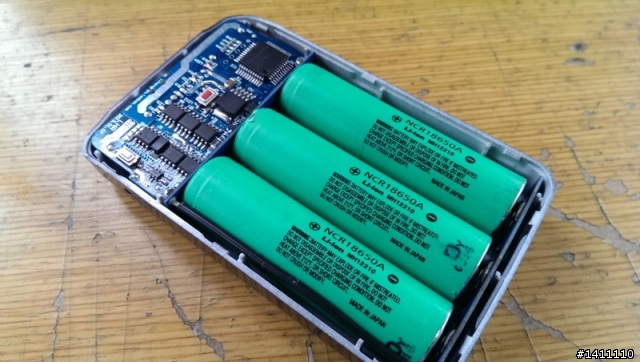

那就直接移植我的NCR18650A吧~!

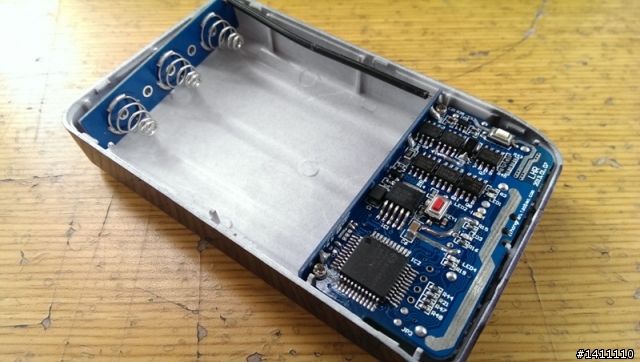

跟別人不同的地方是直接採用印刷電路版而不是銅片 加大傳輸電流減少損耗跟防止銅片氧化短路問題產生

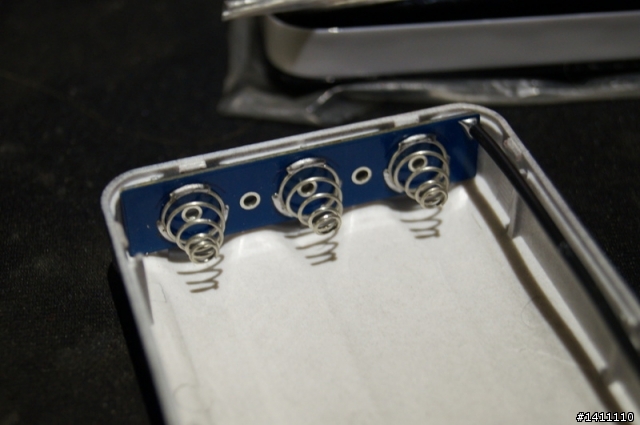

屁股的地方也是用電路板製作

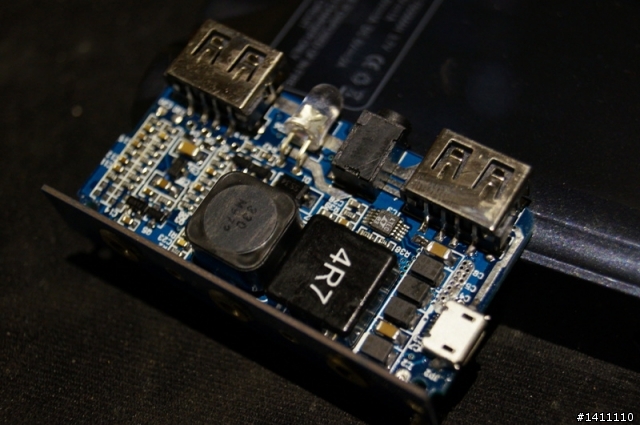

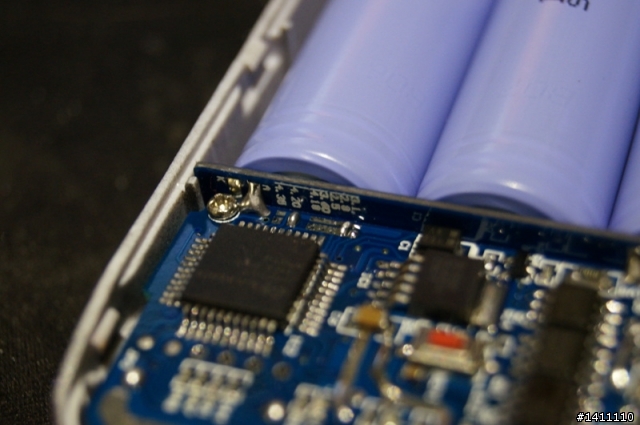

別以為這電路板只有一面用料 後面只是走線而已 後面也是滿到翻的高檔用料
接下來這個就是這外盒真正好玩的地方
沒錯 可以自己設定 充電 跟放電 的電壓值阿!!
放電截止有三個檔位 可以依照電池的放電特性去設置
3.1v 2.8v 2.5v (2.5V給鋰鐵用的還需要換IC所以不需要使用)
充電截止也有四檔
3.6v 4.18V 4.20v 4.35v
3.6v跟2.5v 是給鋰鐵18650使用的檔位 要更換IC才可以用 不要去使用
當中4.35v目前只有三星的 ICR18650-30A(B) [台灣只有B]可以使用 一般18650都用4.2V即可
放電截止電壓賣家幫我設定在截止2.8v
後來giveme58888大大告知電池放電到保護電壓截止以後會回壓實際上電池回壓後還是會在3.x V
後來看了大部分18650放電的特性以後 大概知道18650在3.3V的時候就會把電量全部用光
所以後來我改3.1v 保險點

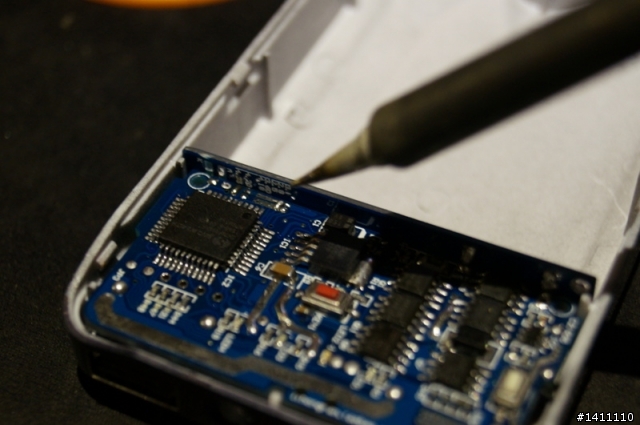

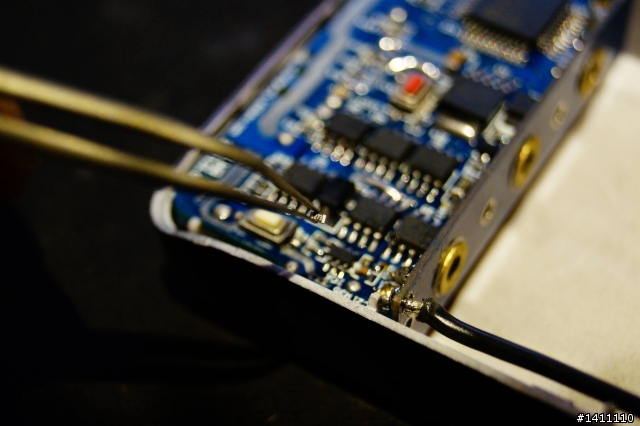

結果回壓以後在3.4V操作方法很簡單 用焊槍跳線對應的兩點就好了
記得原本的點要解銲
其實買的時候跟老闆講好電池用哪一家的他就會幫你調了說

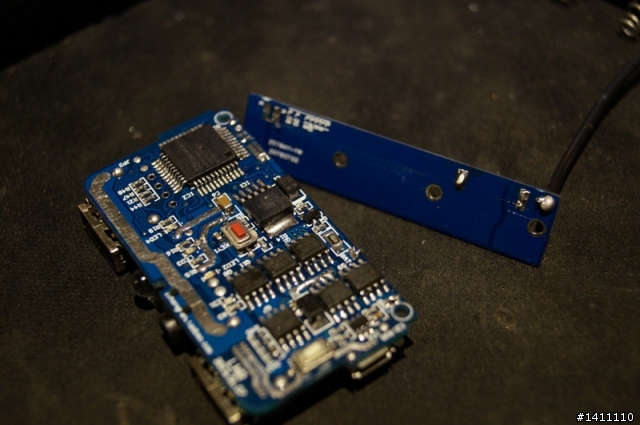

可是這個電路板實在作太小了.... 所以只好解銲另外一塊電池連接版 再來做跳線動作
拆下來將原本的4.2V解銲 改 4.35V 檔位短路 充電截止電壓後來自己改3.1V
然後把兩片電路板裝回盒子裡面假組盒 這樣比較好重新銲起來

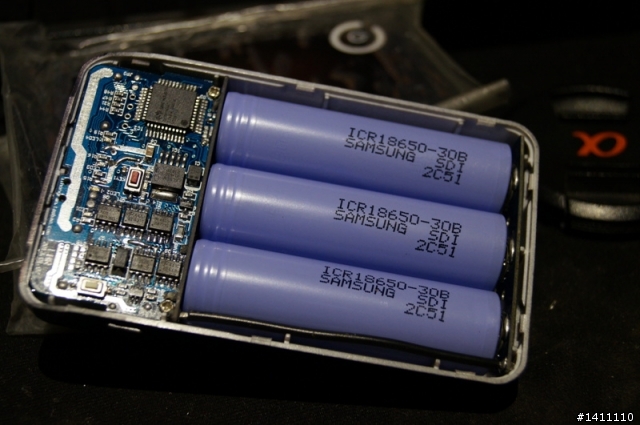

為啥要改4.35V? 因為我改買三星的 ICR18650-30B啦
原本的四顆松下18650A繼續給AILI外接盒繼續用
想說既然這外接盒可以用4.35V 那就買三星的來玩
三星的充滿電壓跟別人不一樣 是4.35V
網路上看過很多人測試這顆電池輸出都可以到29xx mAh的實際電量
加上CP值看起來不錯 (我買一顆一張國父)
有了那麼威的盒子 可是充電怎麼辦 總不能用 5V 1A慢慢充吧

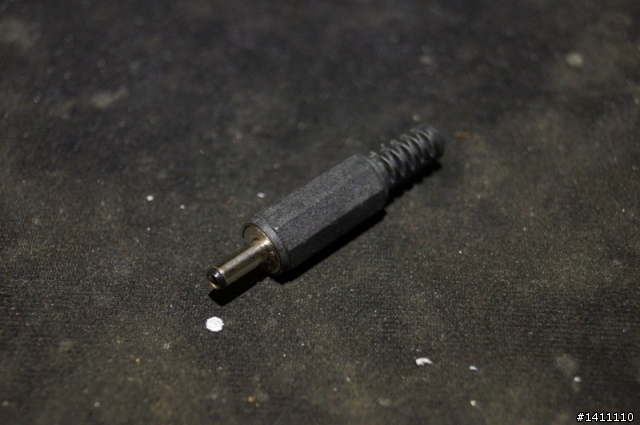

所以老闆很貼心的裡面放了一顆DC插頭自己焊
沒錯 變壓器你要自己生

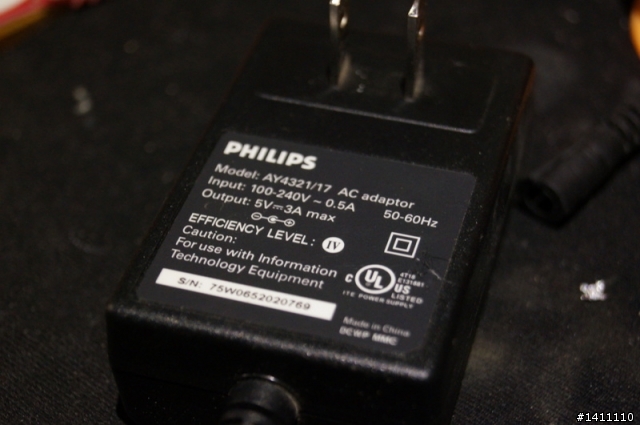

好在我之前恆流1879的變壓器沒丟掉 PHIPS 5V 3A
改好以後就可以趕快來充電啦 ~!!
什麼? 問我三顆夠不夠用嗎?
恩~ 以我目前用NEW ONE 的頻率~ 大概七小時噴完一顆電池的電 我大概中午會開始充電 充保以後用到晚上九點多到家 剩約30% 還挺夠用的耶 ~
所以我不知道買到18000 21000 那種誇大的行動電源可以幹嘛
而且這台比較小還比較好掌握耶XD 不占空間 那種併排8顆18650的好恐怖
隔天早上起床檢查電池電壓 結果只有4.19V
不是改4.35V就好了嗎?

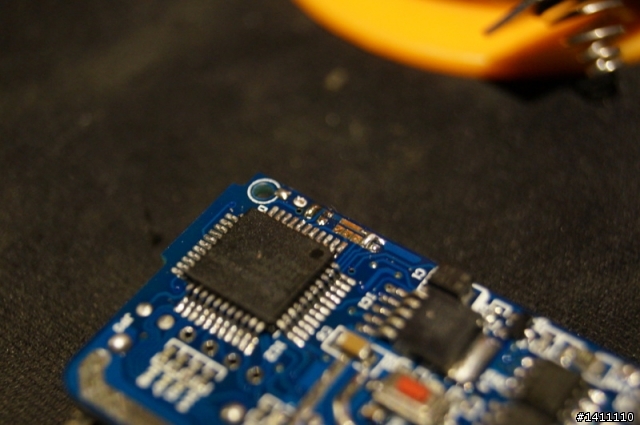

結果我就問賣家 賣家跟我說 還要改貼片電阻
因為開關哪邊還有設一個保護
要替換掉保護電阻才可以充到4.35v
誠心建議...你要用哪顆電池先決定好吧...這273電阻超難銲的
不過 爽度隨之而來

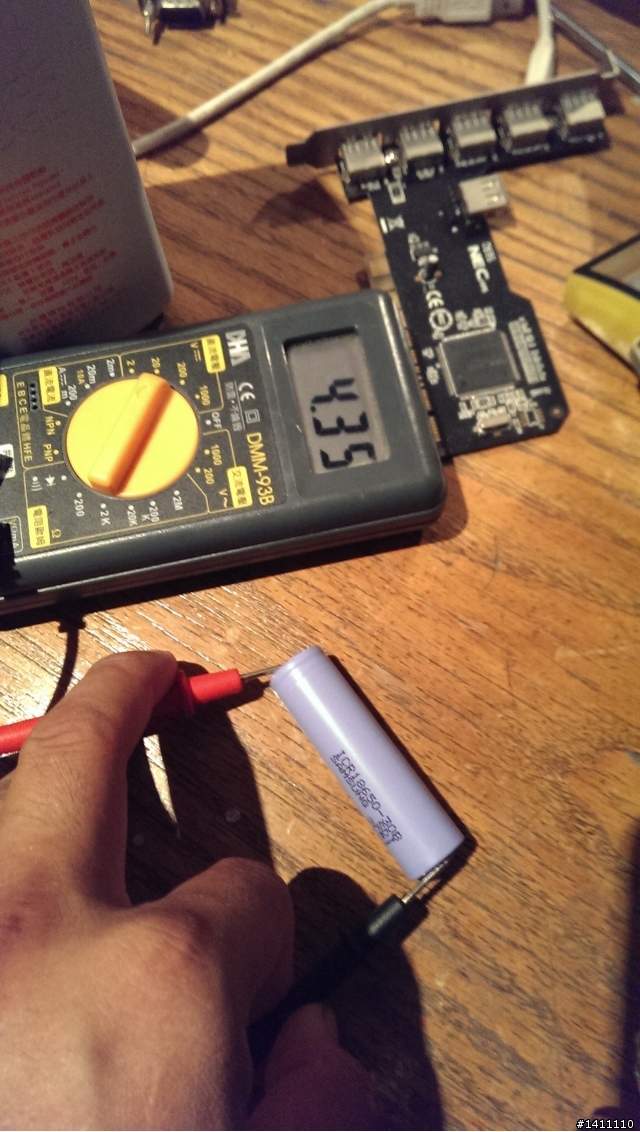

哪個行動電源盒可以充到4.35V的
為了這爽度 自己DIY值得啦~! (不過誠心建議最好如果一開始就用這顆然後跟賣家講叫賣家改比較快
)
NEW ONE 也太省電 我用了兩天還有兩格
而且兩格不是代表快見底 大概是還有剩下4500mAh的電量(看電池曲線圖得出的數據)
這兩天算下來我大概用完整的合併充電量來算我大概是0%~100%約2次左右
(NEW ONE 電池約2300mA)

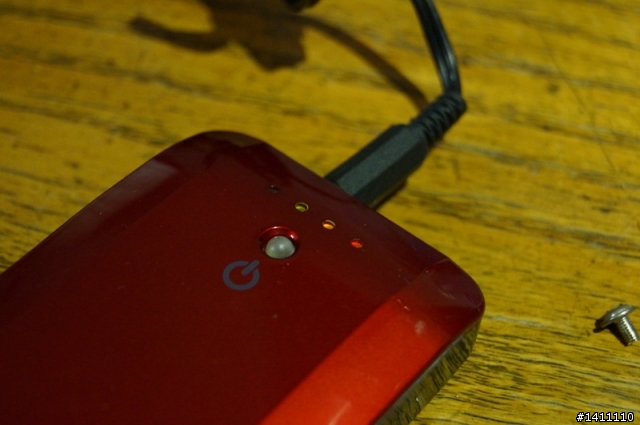

然後 紅 黃 滅滅 燈號 代表電壓 <3.7v 但是>3.6V

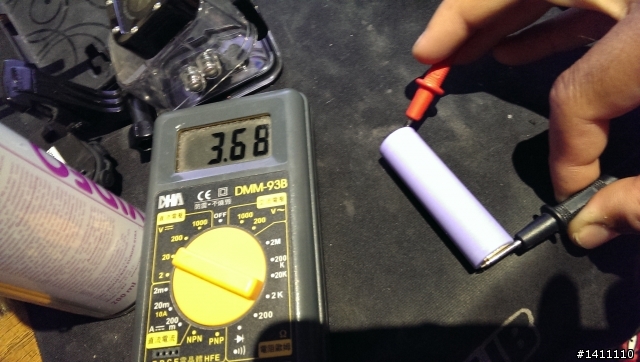

我們來看看準不準吧!
36.8v !

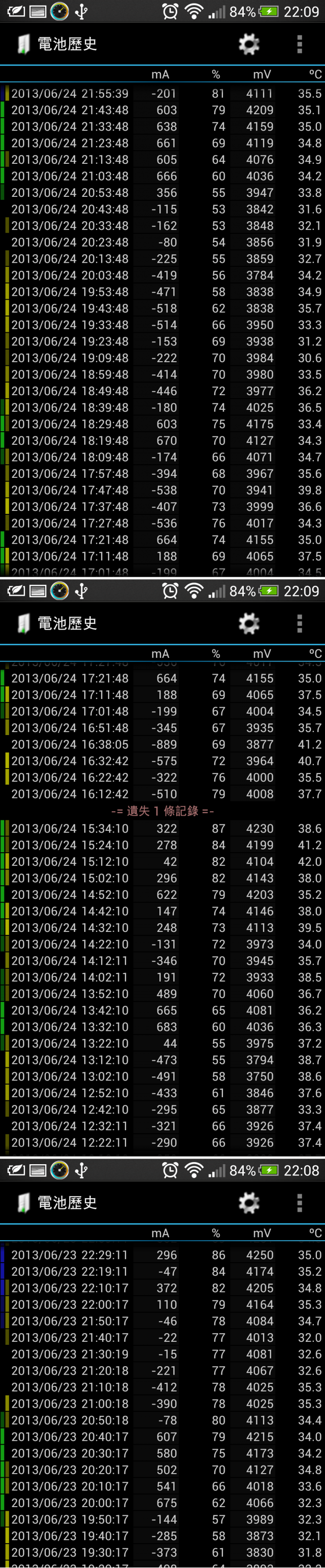

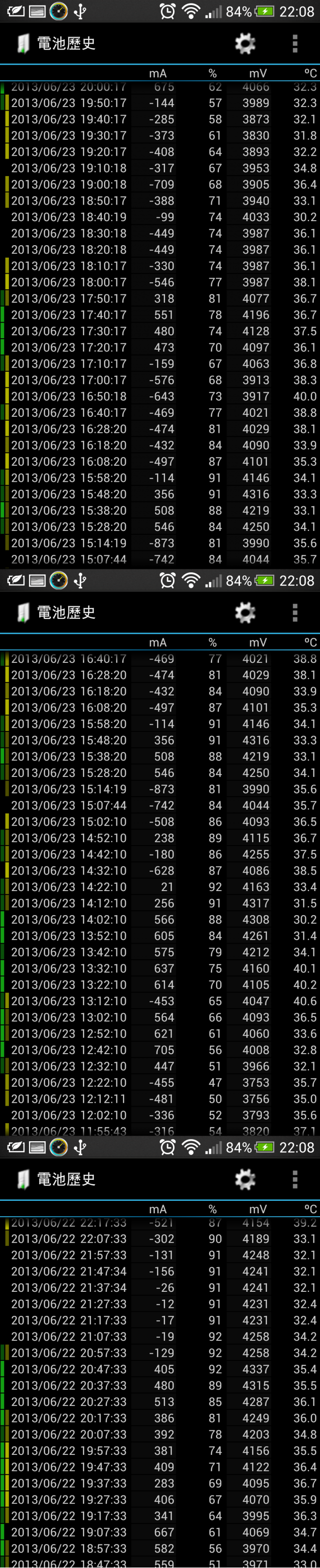

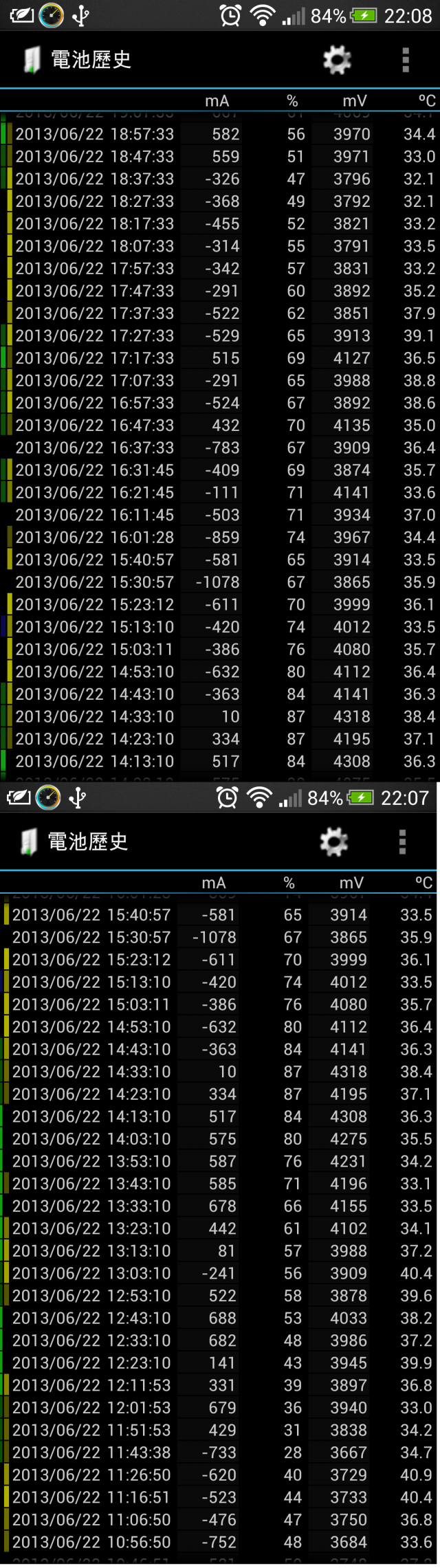

電量數據
我還真的不知道怎麼統計 你們自己看我的充電算大概吧 XD 我算大概是兩次多一點啦
結果還是6~700mA
感謝cp940304大大告知是線材出了問題
原廠的傳輸線大多是28AWG 電流1A可是算上損耗實際600多ma正常
要完全發揮大電流cp940304大大建議找22AWG的線材
cp940304大大告知22AWG的線材通常設計給需要大電流充電的 NOTE 或是 sony中高階手機才會配
(根據我去光華商場地下電子街找 大部分都還是28AWG 好一點的是24AWG,最後我跑去買了一條4芯22AWG的回來自己焊...
)之後再來回報狀況
------------------------------
-----------------------結果...哀 光華商場都28AWG的普通線 好一點的也才找到24AWG

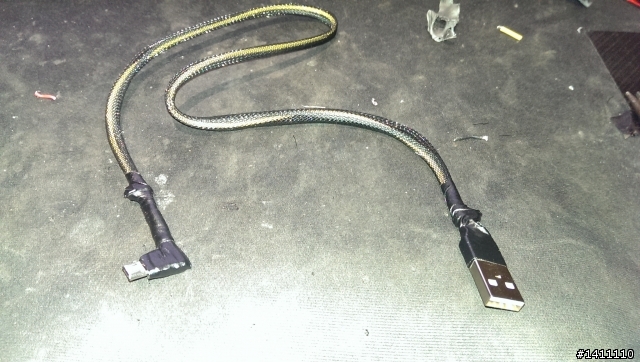

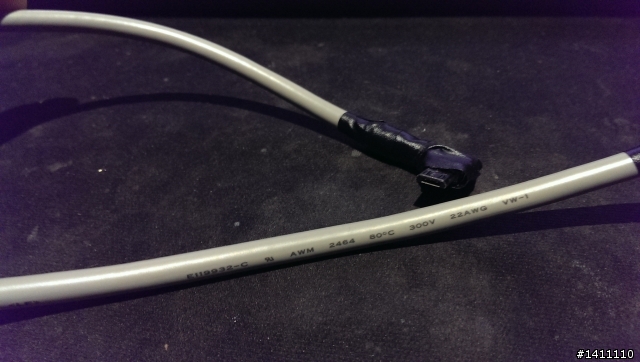

後來就自己買22AWG的現作了一條.....
好醜
後來....隔天我一直在找22AWG的充電線 怎麼找都沒有不然就是在淘寶才有
最後.....真的踏破鐵鞋無覓處....

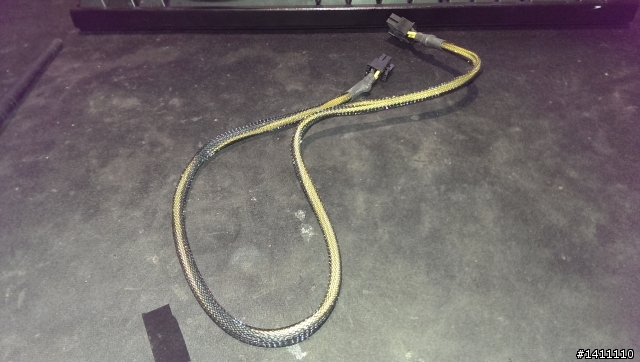

以前電源供應器的模組化電源線...就是18AWG的

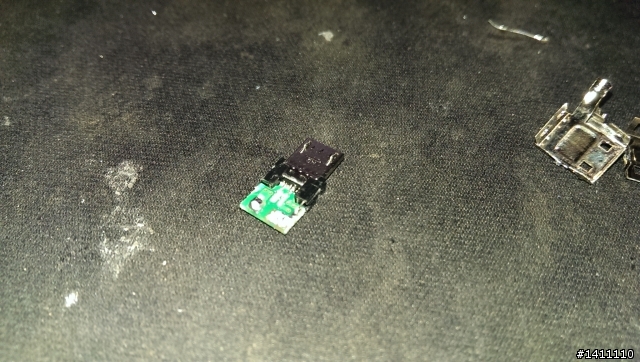

趕快把MICRO USB的頭給解焊下來改裝

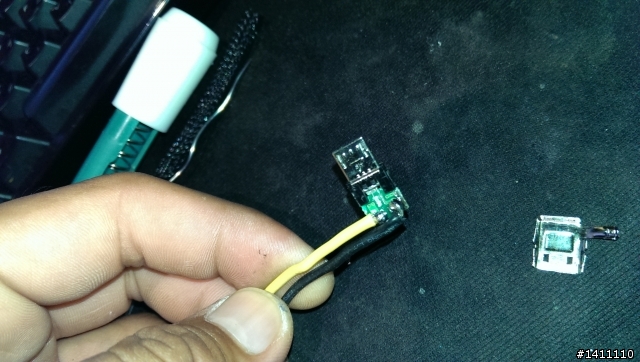

還好我找到的這顆變壓器的micro usb頭 是用電路板焊接的 這樣就輕鬆啦~!
噹噹~完成~!!
比之前那條粗粗的水管好看多了不過這條就只能單純充電了 不能傳輸資料用
