Jornada 7XX 傳輸線接GPS教學

應觀眾要求～

Step 1.請先安裝MMP2003~這不用多說了吧～

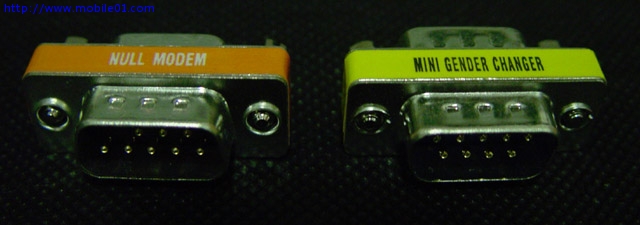

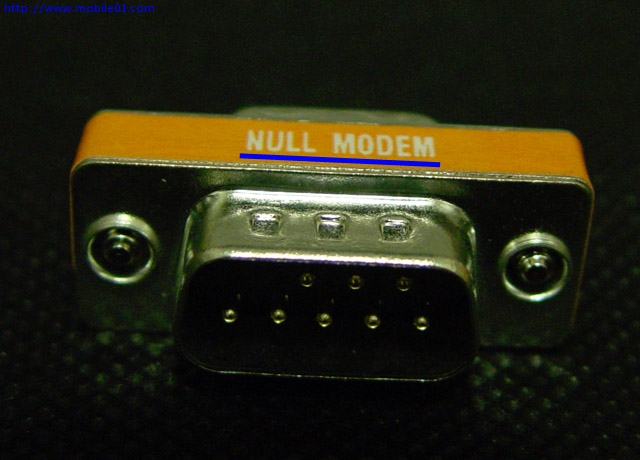

Step 2.請你到電子材料行買一個RS232(9 pin to 9 pin)Null Modem(PS.最好是買公對公的不過我不知道有沒有，台南的南一沒有所以買公對母的)
Jornada 7XX 傳輸線接GPS教學

另外再買一個一般的(沒跳線)公對公接頭(PS.因為GPS跟Jornada 傳輸線都是母頭)
Jornada 7XX 傳輸線接GPS教學

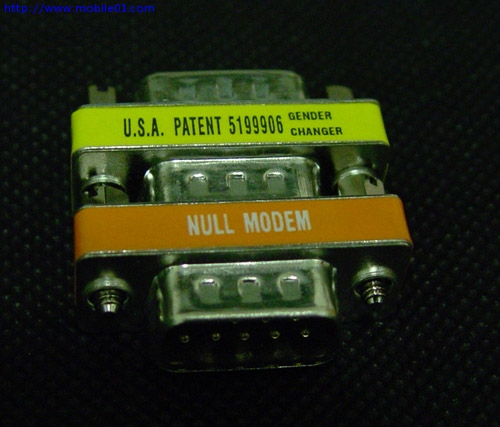

Step 3.把兩個接頭接起來(變成公對公的Null Modem)
Jornada 7XX 傳輸線接GPS教學

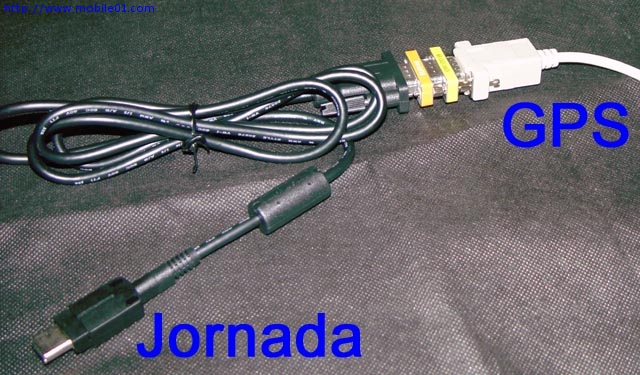

Step 4.把GPS線跟傳輸線用Null Modem接起來，這樣就搞定了
Jornada 7XX 傳輸線接GPS教學

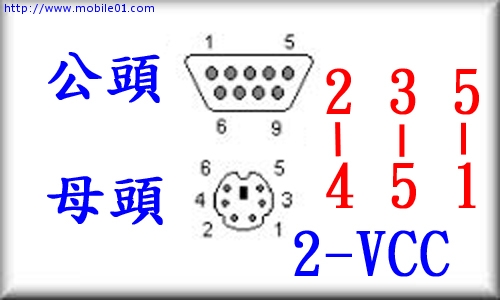

如果你的GPS接頭是PS/2那請你自己動手做一個轉接線，如下圖
Jornada 7XX 傳輸線接GPS教學

Note:1.有RS232的最方便～因為通常GPS的電源是另外供應的(點煙器 or 電池)，如果沒有的話～嗯～自己想想辦法吧
2.如果是 PS/2的電源線要自己接囉～就是接PS/2的第2 pin VCC至於電壓～一般GPS大都吃5V所以要用車電的話記得降壓～不然就拿你原來的GPS傳輸線去改
3.我的GPS是自己用Engine Board做的～所以電源是獨立的～至於大家的GPS是怎樣的，我就不太瞭解囉，所以大家要自己再調整一下～

說的不清楚的地方請多多包涵囉～
如果有疑問也歡迎提出來～

2003-09-07 0:02 #1

文章關鍵字

Jornada 7XX 傳輸線教學

switchon

5分

2樓

switchon

個人積分：5分

文章編號：42662

大大你好
真是辛苦大大寫了這篇
我想有好多網友受惠
ㄒㄒㄒ我也是其中一位^^
我按照大大把東西材料都買好了
但我發現
我的 gps是ps2的頭
我是使用gm-210~~~搭配3630的傳輸車充
大大的寫的也許大部分網友都看的懂
但是個電子白吃
我連焊接也會[凸誰]
真是笨的不行

希望大大能夠在解說詳細一點
小弟大大的感謝

ps小弟有買rs232轉ps2
但不敢用
怕燒掉
ㄒㄒㄒ

Alias

4421分

樓主

Alias

個人積分：4421分

文章編號：42983

switchon wrote:

我是使用gm-210~~~搭配3630的傳輸車充
大大的寫的也許大部分網友都看的懂
但是個電子白吃
我連焊接也會[凸誰]
真是笨的不行

希望大大能夠在解說詳細一點
小弟大大的感謝

ps小弟有買rs232轉ps2
但不敢用
怕燒掉
ㄒㄒㄒ

你說的RS232轉PS/2是不是早期PS/2的滑鼠轉成RS232的接頭？
如果是～那個是不能用的～我有量過腳位
我剛從北京回來～這幾天比較忙～
下週有時間再寫一下說明好了
對了～你住哪啊？
如果在台南附近的話～
可以找時間過來～幫你做一個吧～
因為我自己沒用那種GPS所已有點懶得弄～

switchon

5分

4樓

switchon

個人積分：5分

文章編號：43386

Alias wrote:


switchon wrote:

我是使用gm-210~~~搭配3630的傳輸車充
大大的寫的也許大部分網友都看的懂
但是個電子白吃
我連焊接也會[凸誰]
真是笨的不行

希望大大能夠在解說詳細一點
小弟大大的感謝

ps小弟有買rs232轉ps2
但不敢用
怕燒掉
ㄒㄒㄒ


你說的RS232轉PS/2是不是早期PS/2的滑鼠轉成RS232的接頭？
如果是～那個是不能用的～我有量過腳位
我剛從北京回來～這幾天比較忙～
下週有時間再寫一下說明好了
對了～你住哪啊？
如果在台南附近的話～
可以找時間過來～幫你做一個吧～
因為我自己沒用那種GPS所已有點懶得弄～

大大我住彰化
真是可惜
但我還是先謝謝大大
如果大大有空再寫
小弟可以等
~~~~甘溫

ㄏㄏㄏ我先買材料回來是是自己做^^

Alias

4421分

樓主

Alias

個人積分：4421分

文章編號：43761

switchon wrote:
大大我住彰化
真是可惜
但我還是先謝謝大大
如果大大有空再寫
小弟可以等
~~~~甘溫

ㄏㄏㄏ我先買材料回來是是自己做^^

對了～突然想到
GM-210的腳位好像有點不同～
我手上有資料～明天幫你Check

彰化嗎？我偶爾會去支援喔～
真的搞不定再跟我說吧～

不然你可不可以提供GM-210的照片給我～
我仔細看看～因為手邊沒有～怕公母頭弄錯～

fangjongou

29分

6樓

fangjongou

個人積分：29分

文章編號：44054

容我問一下吧!!
我是不是也可以利用720底座的usb接頭來接usb的gps嗎??
因為想把cf的gps換下,讓pcmcia給無線網卡用

Alias

4421分

樓主

Alias

個人積分：4421分

文章編號：44226

fangjongou wrote:
容我問一下吧!!
我是不是也可以利用720底座的usb接頭來接usb的gps嗎??
因為想把cf的gps換下,讓pcmcia給無線網卡用

應該不行的
720的同步座其實是一個內含USB to RS232的 Adaptor
而USB GPS也是有這裝置～
這對電腦來說是要Driver的
何況你的GPS應該沒有Driver給HPC

簡單說～這兩個裝置都是USB的終端～
而USB的通訊是要一邊是終端一邊是 Host 才行～

switchon

5分

8樓

switchon

個人積分：5分

文章編號：45205

Alias wrote:


switchon wrote:
大大我住彰化
真是可惜
但我還是先謝謝大大
如果大大有空再寫
小弟可以等
~~~~甘溫

ㄏㄏㄏ我先買材料回來是是自己做^^


對了～突然想到
GM-210的腳位好像有點不同～
我手上有資料～明天幫你Check

彰化嗎？我偶爾會去支援喔～
真的搞不定再跟我說吧～

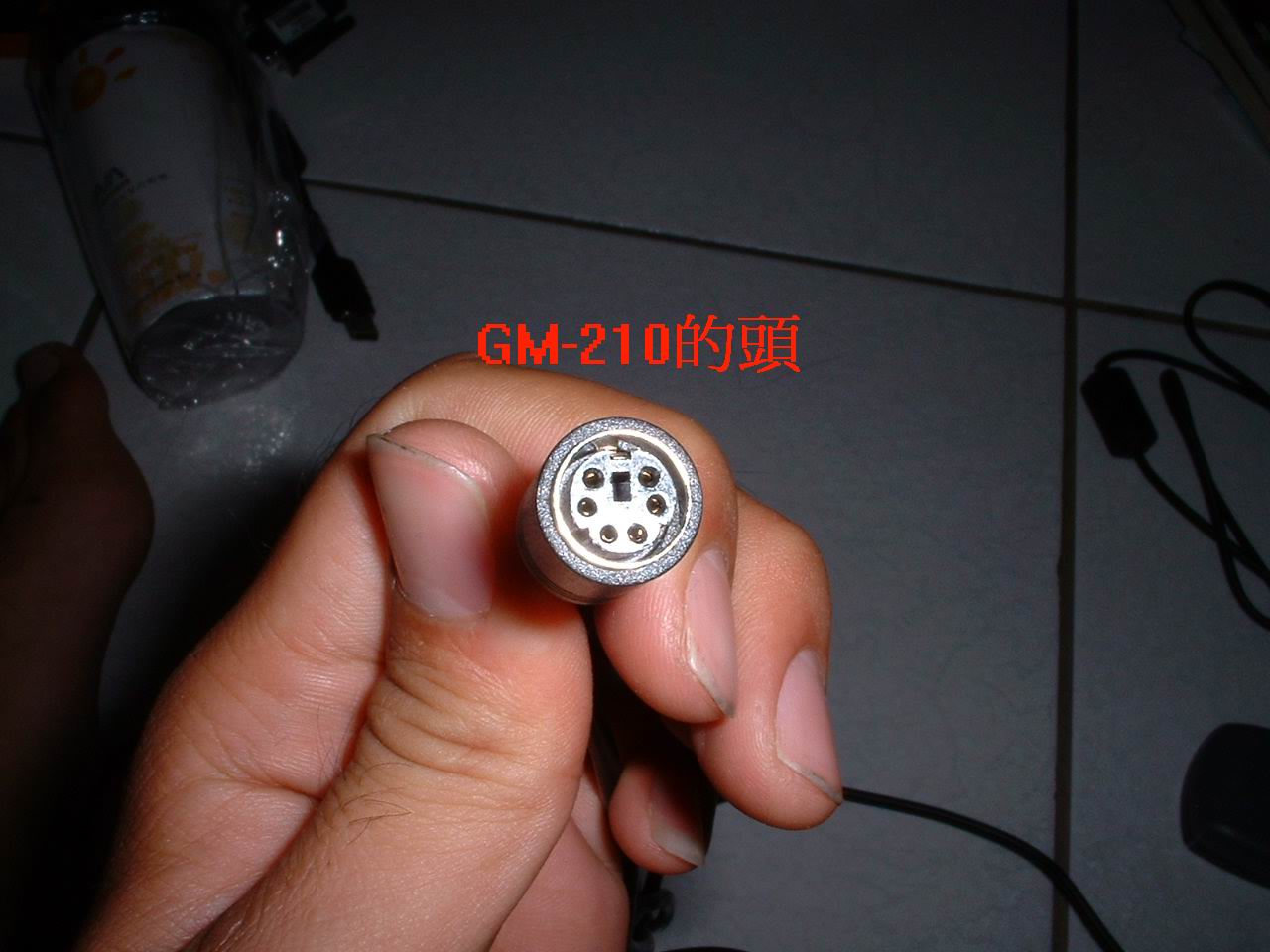

不然你可不可以提供GM-210的照片給我～
我仔細看看～因為手邊沒有～怕公母頭弄錯～

大大你好
小弟今天才拿到相機
不知道來不來的急
請大大看看吧^^

謝謝大大指導^^Y

Alias

4421分

樓主

Alias

個人積分：4421分

文章編號：45242

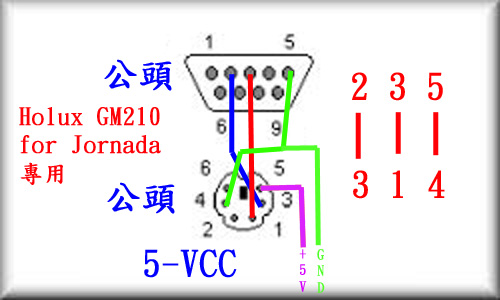

應觀眾要求
這是長天GM-210專用的
因為它的腳位跟其它家的不同

如果不想再使用Null Modem跳線
那就把RS232那邊 2跟3對調
不過這樣就只能接Jornada不能接電腦
各有利弊～自己衡量囉
電源需另外接喔～因為RS232不會供電

不過這是我參考GM-210的Datasheet所畫出來的
沒有真正實際測過～
希望沒弄錯～
成功的人記得要出個聲啊～
啊～如果失敗了～嗯～對不起囉
應該不會燒壞～

fangjongou

29分

10樓

fangjongou

個人積分：29分

文章編號：46113

我用一個9pin公對公的接頭,自行焊成null modem
鳴......
不會動,捉不到gps
