[分享]改裝iLED H4 LED大燈組

前幾天研究所同學突然來找我要我幫他裝燈

說要請我吃弘爺當作交換條件

馬上回他:你可以考慮請猴子幫你裝

但

如果是7-11你的話可以找猩猩幫你


最後討價還價後變成麥當勞了~賀!成交!馬上幫你裝


這是這次的主角 NISSAN SENTRA M3 1.8



再來是要裝的燈組~

開箱~



iLED H4 LED大燈(15/35W)



接下來要裝上車了，先準備把原廠燈泡拆下來


要準備一之10號T板，把水箱拆起來


再來用10號T板+活動板手就可以把電瓶拆起來了(電瓶線先拆負>正，裝回去先裝正>負)



拆燈泡的時候發現電瓶這邊的H4燈座已經有熔掉了，實在是有點危險


原廠是裝ORSAM 55/60W鹵素燈泡




順便看一下鹵素燈泡跟LED有什麼差別



可以看出來遠近燈焦距的位置是一樣的


近燈的光線照射路徑圖



遠燈的光線照射路徑圖



可以看得出來這組LED燈只用單面就可以達到原本遠燈的照射範圍了，所以不用做成上下兩面


接下來可以把LED裝上車囉

把黑色主體裝上然後扣上原廠的彈片


蓋上防水罩


旋上金系系的散熱片


在鎖上風扇就好囉~



補充:LED屬於低溫光源，大約可以點亮5萬小時，但是熱會對LED的壽命造成影響，所以為了讓LED達到最大壽命通常會搭配一個散熱系統，LED壽命會更長久


初步完工~






然後等到晚上就可以測試囉~


先附上原廠燈泡點亮的照片(相機參數均一致 f/2.8,1秒,ISO-100)
P.S.晚上有點霧所以遠燈無論是原廠燈泡還是LED拍起來都不是很清楚

鹵素 55W 近燈

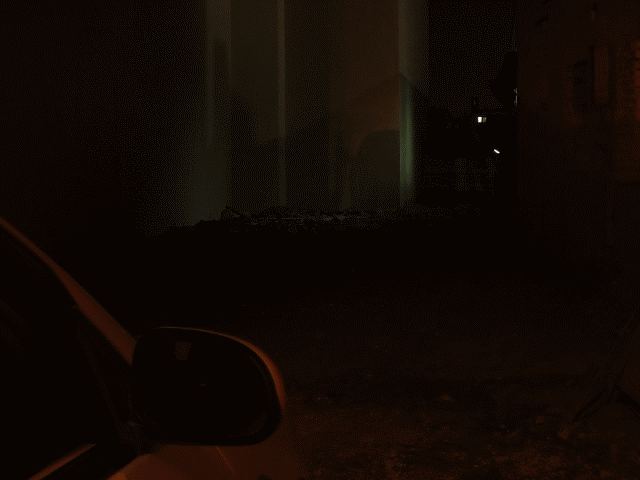

鹵素 60W 遠燈

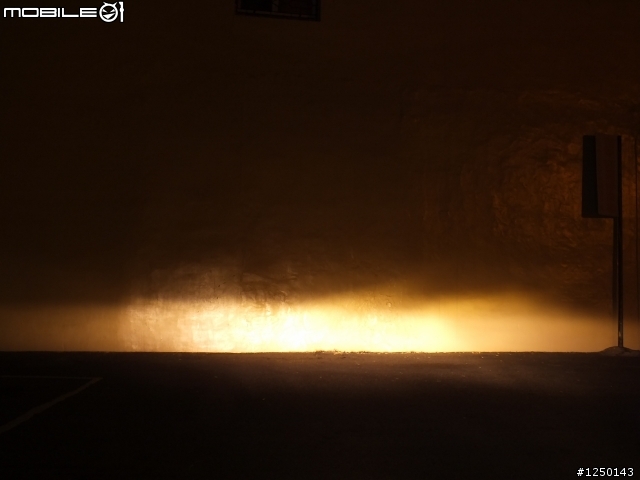

LED 15W 近燈-黃光


LED 35W 遠燈-黃光


---------------------------------------------------------------
當然既然都裝了我也趁這個機會試試看裝上白光LED感覺如何~

LED 15W 近燈-白光


LED 35W 遠燈-白光

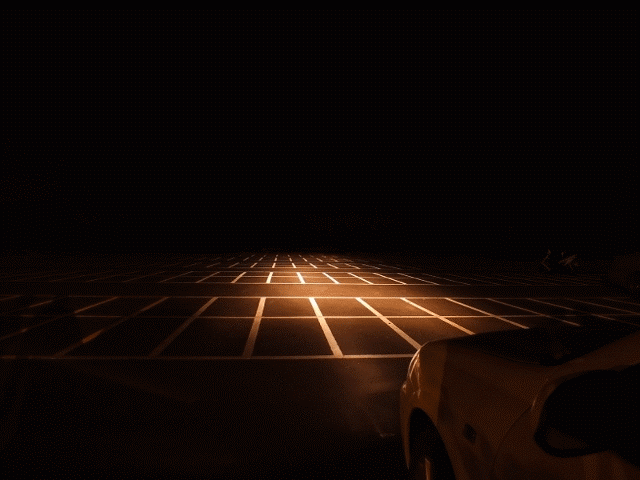

做個GIF檔比較容易看出差別
鹵素55W 近燈 VS LED 15W 近燈(黃光)


鹵素55W 近燈 VS LED 15W 近燈(白光)



可以看得出來LED比耗電比原廠低，也比原廠亮，照射範圍也比較廣~


在裝完點亮時車主是一整個興奮，嘿嘿我又趁機凹車主把我的套餐升級成快樂分享餐了


最後車主上路跑了幾趟，覺得原本的有點遠想調近點~
只要用十字起子調整照射的高低就可以囉~
調高低可以參考其他車友文章大燈高低調整



打完收工吃麥當去囉

-------------------------------2014/3/1更新照度值-----------------------------------

剛用照度計測了一下，雖然照度計精準度有0.4%，但是還是參考相對值就好

20公尺同樣位置(LED 28 lux，鹵素燈泡 14 lux)



10公尺同樣位置(LED 169 lux，鹵素燈泡 53 lux)




相機參數均一致(圖中盒子是擺在10公尺的地方)

照片感覺亮度只有亮一點，可是照度計量起來都有2倍左右，完勝





附加原圖壓縮檔: 201403/mobile01-a110694d09e40630393918c1c1518bb7.zip
