倒車顯影的接法

  • 2014-08-16 4:56
  • 299518
礙於沒倒車顯影常常前撞後撞
於是這次真的下定決心要裝了
想說自己DIY 也能多學會一樣東西
可是遇到瓶頸了 需要大大們的解救

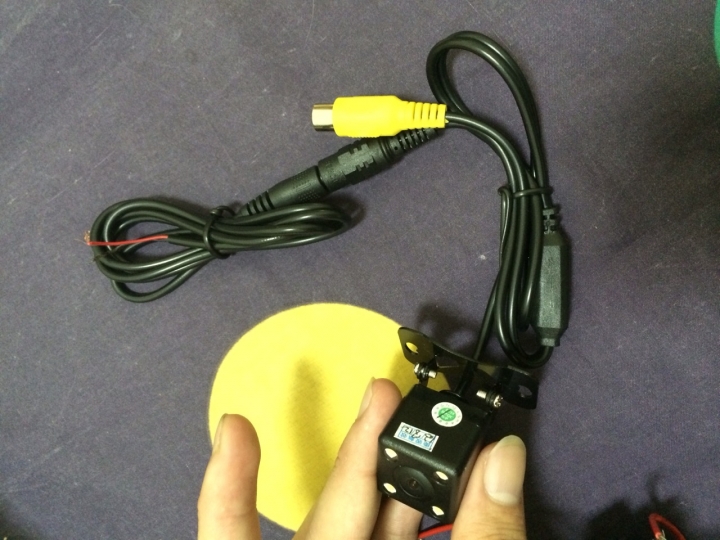

這是鏡頭本體
倒車顯影的接法

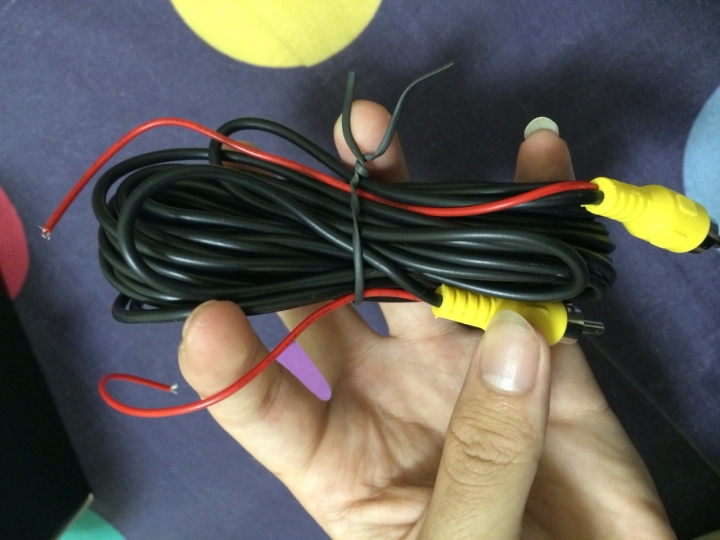

這是線組

倒車顯影的接法
倒車顯影的接法

目前電線
紅黑 紅接 R黨+電 黑線接第
黃色訊號對插
可是黃色訊號線旁邊都有帶一條紅線
目前問賣家是說
一邊皆螢幕的什麼強制換倒車影像線 / 可是那要怎找那條線阿
一邊是跟正電並聯
這樣的說法是對的嗎

PS
我的主機是 NECVOX HQ1.2 2DIN 7合一的
2014-08-16 4:56 #1
文章關鍵字
倒車顯影
omniyeh
omniyeh
22534分
2樓
omniyeh
omniyeh
個人積分：22534分
文章編號：51648606
如果我沒記錯, 那個紅線就是強制線，

如果你買的螢幕有兩個 Video-in, 會有一條線觸發強制切換
所以那個紅線一端接倒車燈電源, 另一端接螢幕的強制切換

另外要注意的是, 有些車子的倒車燈電源不能直接並聯倒車鏡頭, 那就得加一個繼電器, 與另取電源入倒車鏡頭的問題

自己 DIY 沒那麼輕鬆, 你那鏡頭是掛後行李箱蓋的, 要鑽孔, 拆飾板, 線穿進來後接到倒車燈並不容易, 如過倒車燈不在後行李箱蓋上, 那就更麻煩. 掀背車就更討厭了, 有掀背會折到線的問題, 時間久了線會折斷.

線走到中控台, 好遠, 要藏線, 都不好搞.

Good Luck.

阿棠Haa wrote:
礙於沒倒車顯影常常前...(恕刪)
2014-08-16 6:34 #2
liulc
liulc
338分
3樓
liulc
liulc
個人積分：338分
文章編號：51648662
「可是黃色訊號線旁邊都有帶一條紅線」
我是沒接，就可以....
基本上會拆，就會裝回去了，每台車如何拆不一樣吧!!反正是自已車，自已diy
2014-08-16 6:58 #3
x53245
x53245
1分
4樓
x53245
x53245
個人積分：1分
文章編號：51648900

阿棠Haa wrote:
礙於沒倒車顯影常常前...(恕刪)




紅黑線----紅 接倒車燈電源12+
黑 接地-

黃色訊號線---拉到機頭ccd端(倒車時自動作切換)
紅--不接








...反正..來到這世間.我也沒打算活著回去......
2014-08-16 7:59 #4
張小奇
張小奇
6分
5樓
張小奇
張小奇
個人積分：6分
文章編號：51651477
黃色AV端子的紅線為強制啟動(有訊號就會跳過去)
接螢幕端
有強制線路的一個盒子(網拍查一下就有)
2014-08-16 12:05 #5
Freshness
Freshness
11585分
6樓
Freshness
Freshness
個人積分：11585分
文章編號：51652865
有人跟你一樣的問題，參考
請問誰有NECVOX HQ1.2的接線圖

GOOGLE到的圖片
http://epaudio.so-buy.com/ezfiles/epaudio/img/img/117517/1.2-BT-3.jpg
http://epaudio.so-buy.com/ezfiles/epaudio/img/img/117517/HQ1.2-3.jpg
有個AV端子孔(CCD)

或是直接問DVD主機廠商
瑩豐實業有限公司

倒車鏡頭的紅黑線一般是就近接到車牌旁邊的倒車燈泡，正接正，負接負，反正就是並聯，當倒車燈泡亮起，倒車鏡頭的LED補光燈也會亮起

你的音響主機應該原本就有條(CCD +12)是跟R檔相接，藉此主機可以判斷你是否打R檔，若你打R檔主機會自動切換成CCDAV端子輸入進來的影像。所以黃色AV線旁的那兩條紅線應該是不必管它的。

以上鍵盤技師兼偵探不負責任推測

2014-08-16 14:01 #6
羊牧
羊牧
150分
7樓
羊牧
羊牧
個人積分：150分
文章編號：51654653

阿棠Haa wrote:
礙於沒倒車顯影常常前...(恕刪)

---------------------------------------------------
目前問賣家是說
一邊皆螢幕的什麼強制換倒車影像線 / 可是那要怎找那條線阿
一邊是跟正電並聯
---------------------------------------------------

我想賣說的兩邊紅線，只是一個電線延長用
所以賣家說一邊接正電，一邊接主機倒車觸發

你可以先用三用電表去量一下兩邊紅線是否相通，再一邊紅線與AV頭量一下是否相通
量出來結果應該會是紅線相通，與AV頭部不相通

接法倒車攝影機電源接倒車燈，AV線一頭接倒車攝影機，該頭紅線並接倒車正電。
將AV線拉至主機音響將AV頭插到主機倒車影像AV座上，再將這頭紅線接於音響主機後端一條倒車觸發線上
至於音響後端電線組，哪一條是倒車觸發線，每台主機不一樣，所以你要查查，一般音響說明書或主機上方會貼張接線圖會寫到，哪一條是倒車觸發的!!...除非你主機不支援倒車影像
-----------------------------------------------------------------
這AV線設計成帶紅線用意是免自行再拉一條倒車正電給音響主機做倒車觸發...
一般延長AV線是不帶紅線(電源連結)，所以除在保險絲上拉倒車正電源給音響主機做觸發外，最一般好找接方式就是從後倒車燈線組再拉一條倒車正電給音響主機做倒車觸發。
而這AV線設計，就已經替你省略拉線.....

以上為推測....

要量一下
用三用電表去量一下兩邊紅線是否相通，再一邊紅線與AV頭量一下是否相通
量出來結果應該會是紅線相通，與AV頭部不相通

確定是兩邊紅線是相通，而不與AV頭相通，那就是如我以上所說的...

祝DIY....萬歲...
Yang-mu
2014-08-16 16:38 #7
羊牧
羊牧
150分
8樓
羊牧
羊牧
個人積分：150分
文章編號：51654985

羊牧 wrote:
----------...(恕刪)


查了一下
有關NECVOX HQ1.2倒車影像資料

有人說NECVOX HQ1.2倒車觸發是採用影像訊號觸發
如是這樣的話，那紅線就不用理它了

只要倒車攝影機電源接於倒車電源即可...

---------------------------------------------

你也可以試試
將倒車攝影機電源接於倒車電源後，再將AV線組連結好致音響主機(紅線不理)，打倒檔後，看螢幕會不會啟動，就知道音響主機是否支援影像觸發..

因為有些螢幕、音響主機，有些採用影像觸發，而非電源觸發...
Yang-mu
2014-08-16 17:06 #8
阿棠Haa
阿棠Haa
27分
樓主
阿棠Haa
阿棠Haa
個人積分：27分
文章編號：51674919
謝謝樓上各位大大的回覆
01上面真多各方面的神人

這樣小弟就先紅線不接
直接CCD 看他會不會影像觸發了
該找天有空來動工了

謝謝各位大大的熱情指導謝謝

對了另外
我看後面有AUX
我之前接AUX
可是接頭太長會頂到車上的鐵架(主機放回去車上放不進去因為後面去頂到了
有在賣短頭的嗎
另外我差AUX會有電流聲欸... 放歌的時候


PS:小弟是開TIERRA
2014-08-18 3:07 #9
x53245
x53245
1分
10樓
x53245
x53245
個人積分：1分
文章編號：51675009

阿棠Haa wrote:
謝謝樓上各位大大的回...(恕刪)


電流聲....線材用好一點滴

aux.....訊號端子頭是有短一點的

但不確定你閃不閃的過

保險的作法從主機訊號端

直接拉線出來










...反正..來到這世間.我也沒打算活著回去......
2014-08-18 3:58 #10
