[30/05更新] D1高清四路SD車用DVR (含 GPS )

[30/05更新]

A. 趁星期日有空, 把整台主機, GPS 跟四個鏡頭都接起來, 然後找個 12V 的電源供應器給接上, 一切檢查無誤就通電啦!

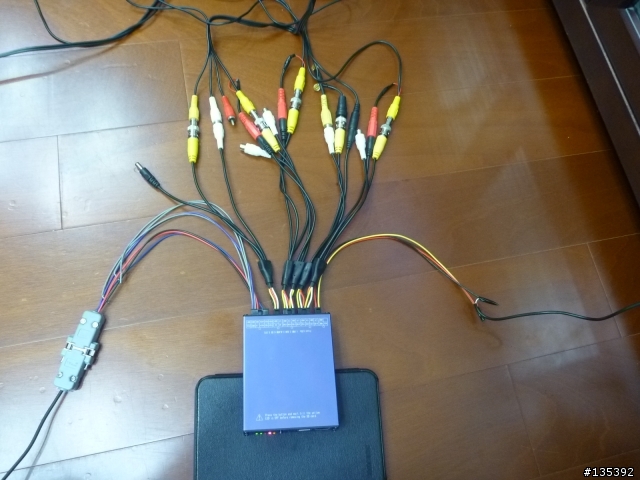

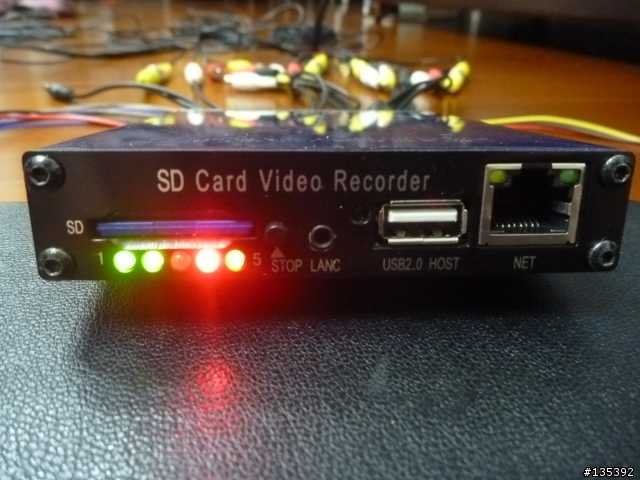

01. 主機後的接線

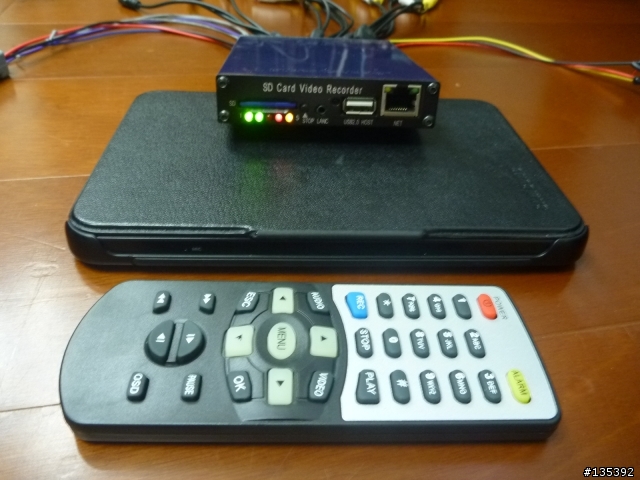

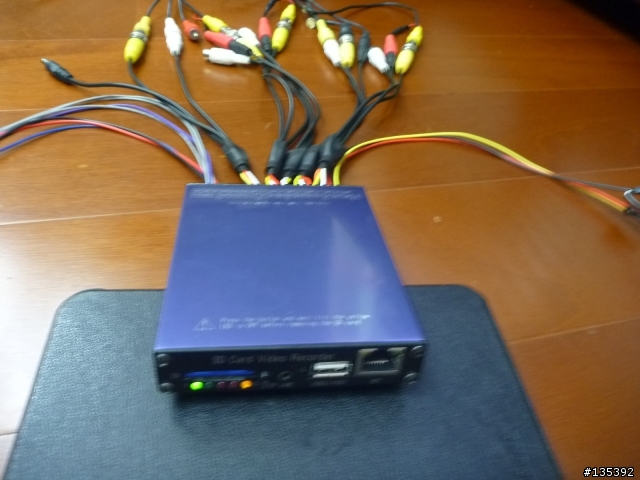

02. 底下是 Galaxy Tab, 可以看得出來主機的體積大約是兩盒香煙大小

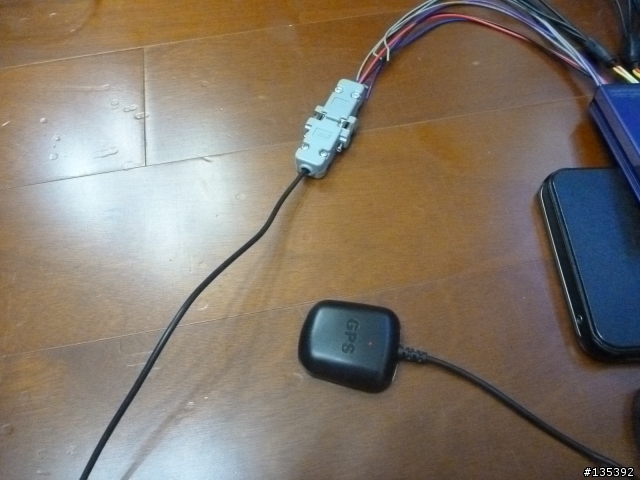

03. GPS 模組也接上線

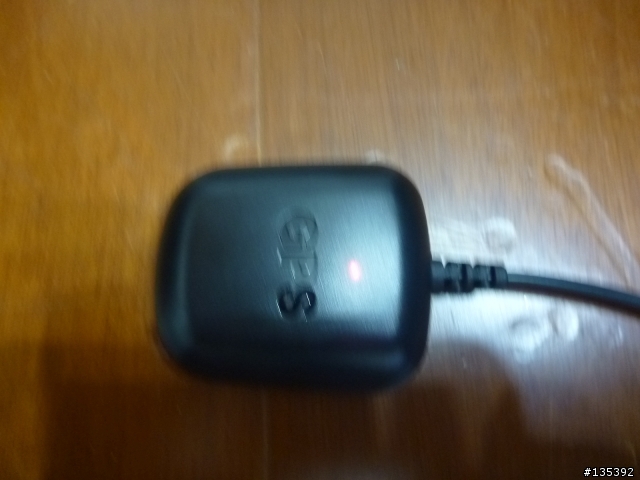

04. GPS 上有一棵紅色 LED, 未定位前是閃爍, 定位完成後就長亮

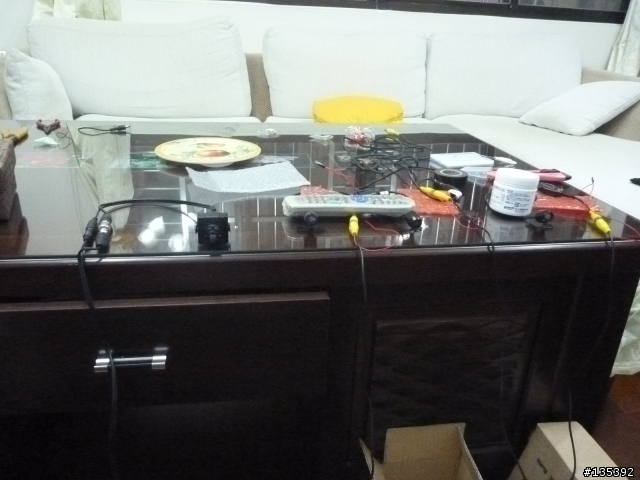

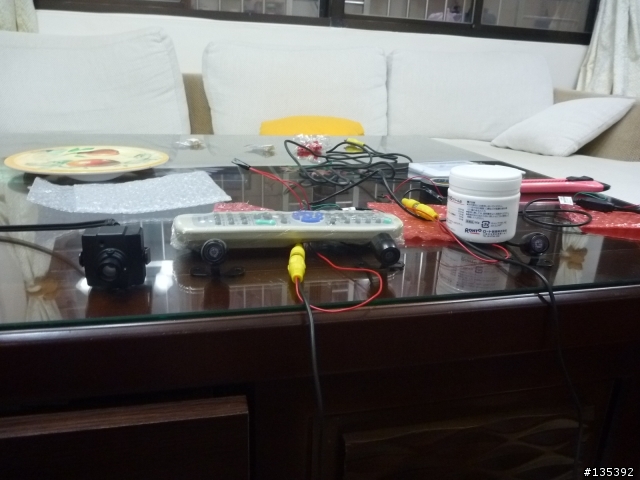

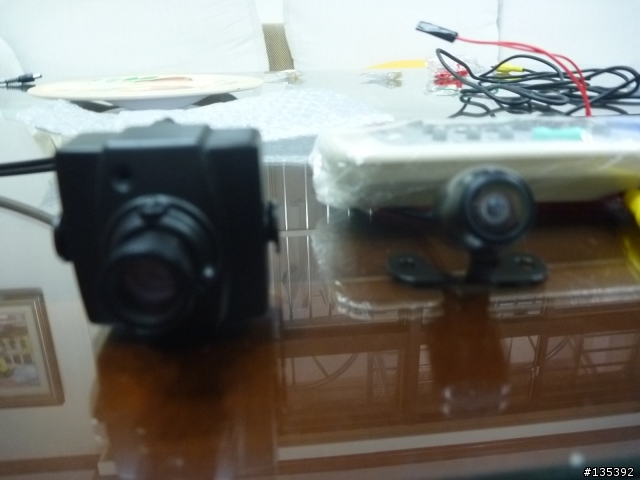

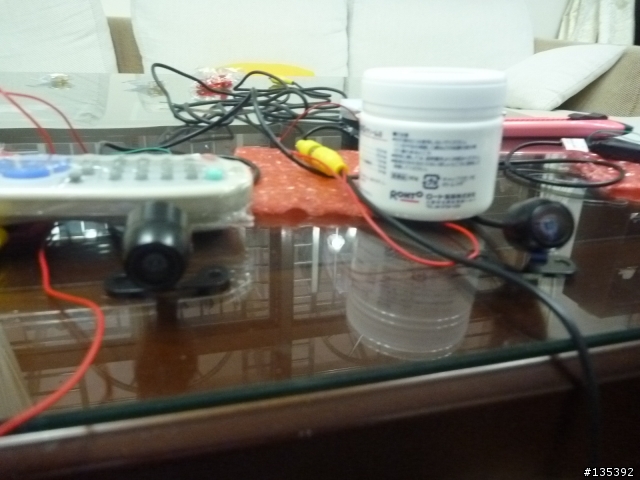

05. 錄像頭就在桌上, CCD X 1 + CMOS x 3

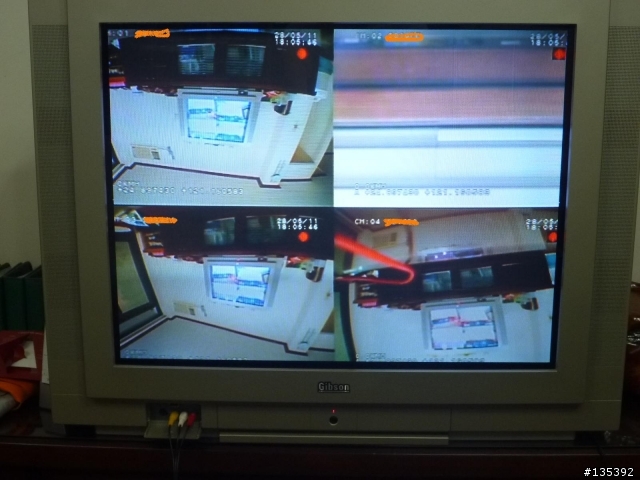

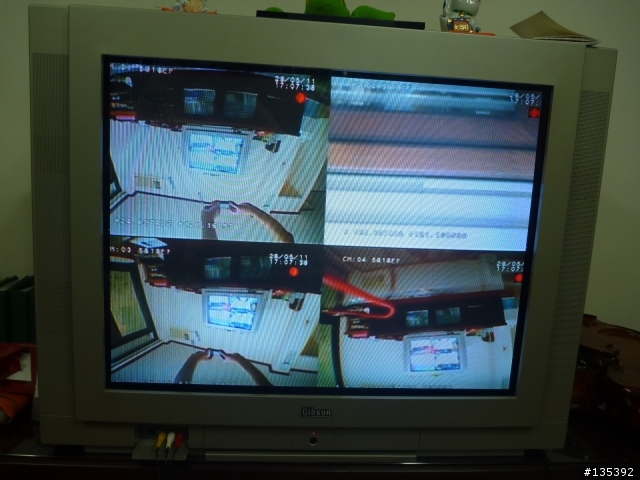

06. 主機的 AV out 就接到電視, 因為電視掃瞄線的關係, 照片畫面黑白不均, 但實際上畫面是非常清晰.

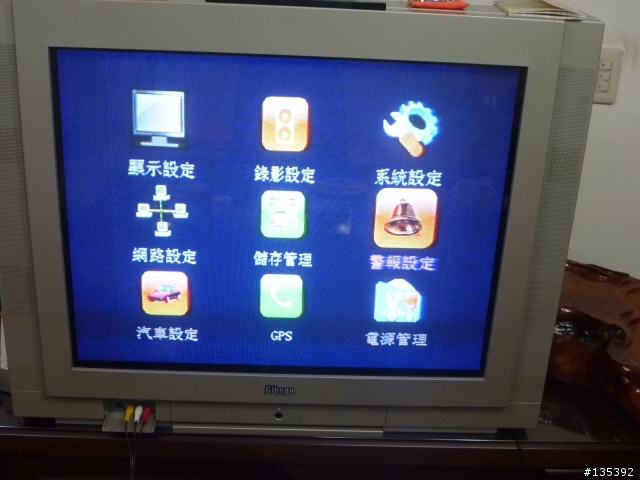

07. 按遙控器的menu鍵進入主選單

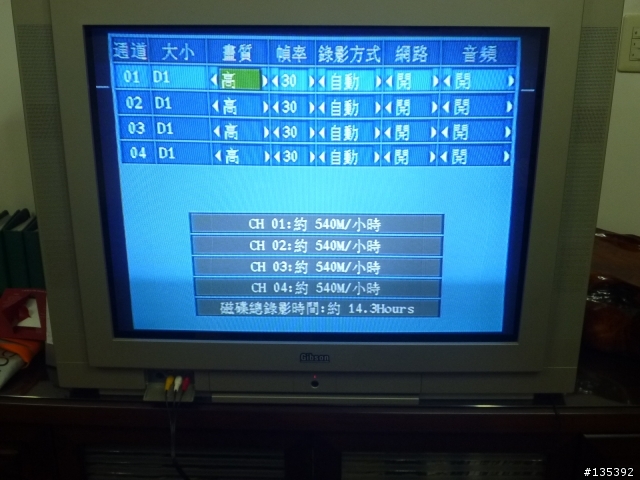

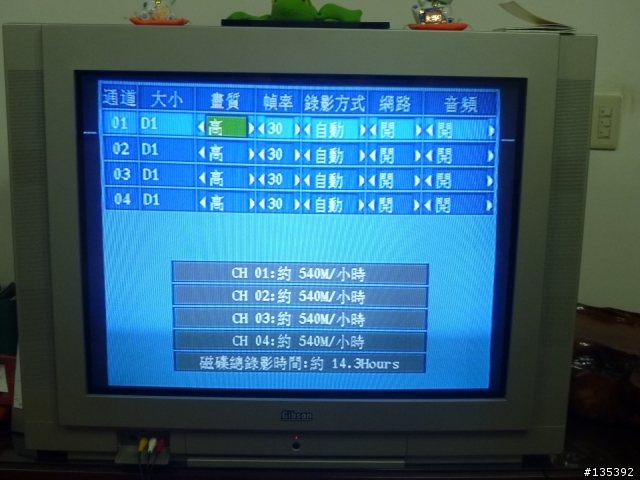

08. 我插入 32G SD card, 然後將四個鏡頭都設定為 D1 30f/sec X 4, 可錄影時間約為 14 hr.

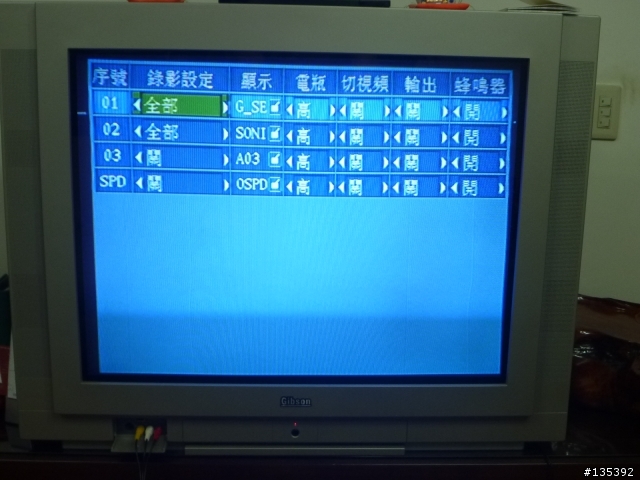

09. 以前聽過版友提到車子停在路邊被撞, 肇事者逃逸無蹤.... 主機有提供三個觸發線, 你可以把它接到車子的震盪感知器, 在 ACC 關閉的狀態下, 如果被觸發, 它也會自動開始錄影, 錄影時間長度可從 15S ~ 1hr, 或者是你有加裝超音波感知器, 並且把一個鏡頭照向車內, 如果有小偷侵入偷東西, 它也會被觸發將車內的狀況錄影下來. 你可以選擇在觸發時要不要發出警報聲, 螢幕要不要顯示......

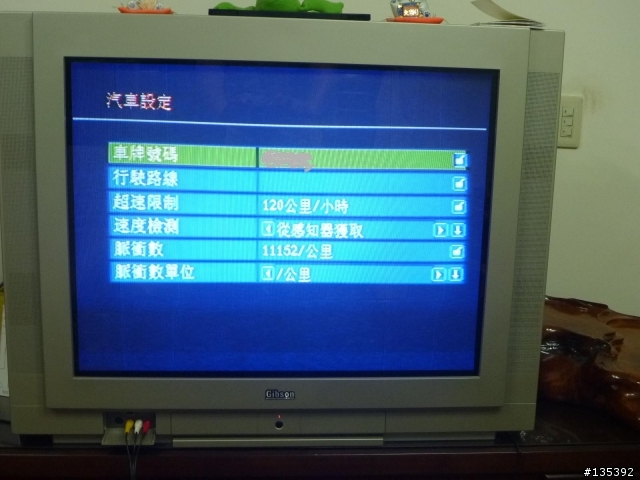

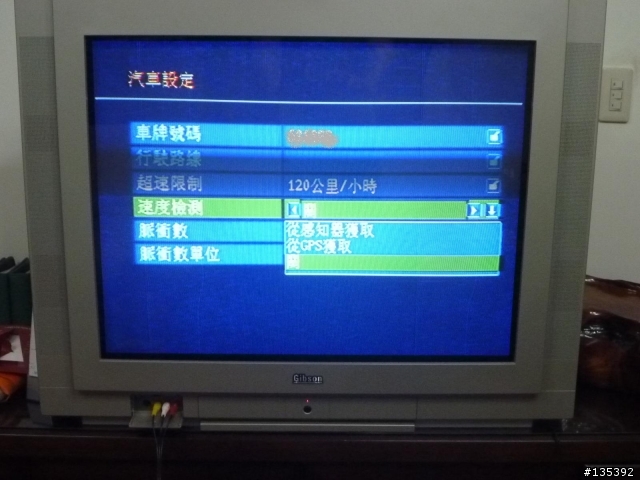

10. 這是汽車時速的設定, 可以選擇時速資料是由 GPS 取得或是從車速線取得.

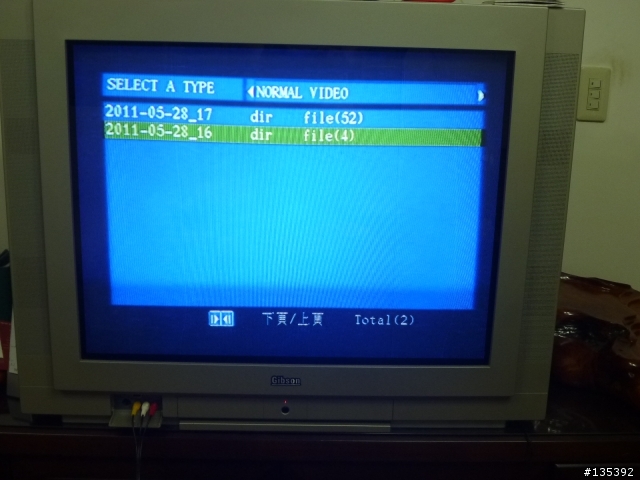

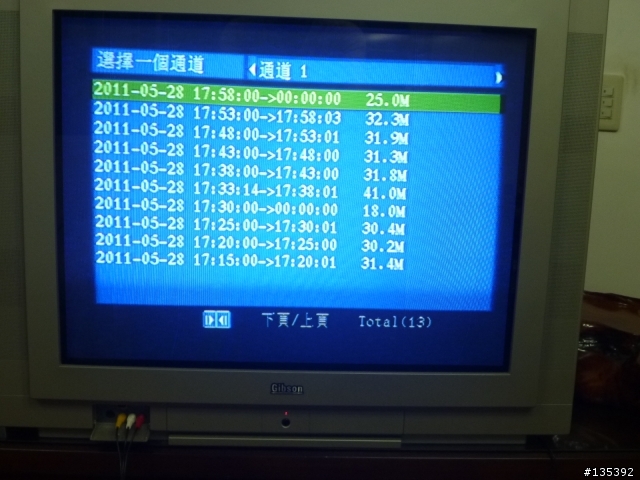

11. 主機的錄影檔案系統會每一個小時建立一個檔案夾, 錄影資料就放在裡面, 我覺的這是一個非常好的設計! 進入資料夾後會顯示這個小時內的所有錄影檔, 找檔案很容易! 我是讓鏡頭對準電視 Discovery channel, 設定每 5min 一個檔案, 各位可以看到, 因為畫面移動或畫面更新等原因, 資料量也會跟著不同, 檔案長度也會不一樣.





12. 這是 GPS 設定畫面, 各位不知道是否有這樣的經驗, 就是你設定一台機器的時間, 一段時間後因為準確度的原因, 時間都會產生偏差? 這台主機的時間是可以跟GPS 同步, 每次只要定位成功, 時間就會是正確的!

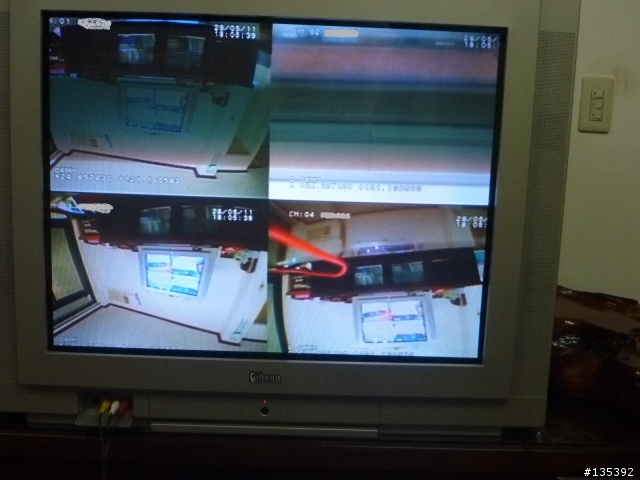

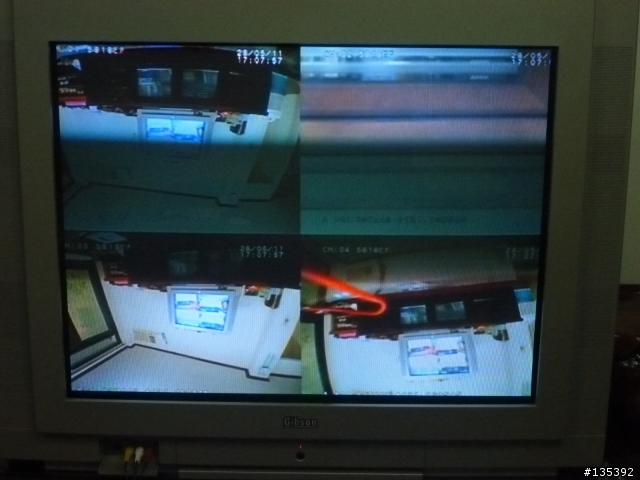

13. 底下是兩張錄影畫面供各位參考, 因為我只是要測試主機是否正常, 還沒有安裝到車上, 所以錄影資料都是我照向電視節目, 下次等裝好機再來與各位分享. 不過我把錄影檔播放時, 可以確定畫質的確有 D1 品質.






到目前為止, 我對這台主機的意見都是很滿意, 畫質, 設定, 操作, 功能等都很 ok, 再來就是品質與穩定度的評斷, 這就可能要幾個月後才能有答案了!






=========================================================================
[28/05更新]

A. 有版友提建議應該應先通電試試, 這是個很好的意見, 避免在裝上車後再有問題就麻煩了, 所以我預定在明天將它整個組裝起來, 試試看是否正常以及它的錄影品質, 到時再把結果 po 上來受教.

B. 有版友關心價格, 不含工資的情況下約為:
B.1 主機: 約 7000
B.2 GPS : 約 1500
B.3 CMOS X 3 : 約 2500
B.4 Sony CCD : 約 1500
B.5 32G SD 卡 : 約 1350

C. 有版友問道為何不在台灣買? 其實, 要是在台灣能找到合乎需求的產品, 我何嘗不想在台灣買? 就算貴些我也可以接受, 就像大家一致好評的 6330 在大陸的價格比台灣還要貴!

D. 有版友問道是否跟國內某家的產品一模一樣? 從規格上看來是類似, 但是我也沒有辦法確定. 它根本沒有註明製造商是誰?



==========================================================================
[27/05]想要在車上裝個行車記錄器想很久了, 經過上01 搜尋各家產品後, 決定進行步驟如下:


A. 確認自己的需求:
A1. 要四路錄影
A2. 四路都要 D1 品質 (720X480 X 4 channel)
A3. 要工業等級產品 (家用等級DVR放在車上用短期內也許不會有問題, 但長期來說...)
A4. 要使用 SD card. (電腦硬碟能撐的住長期車體震動嗎? 我很懷疑....)
A5. 功能要好, 但價格要實惠. 主機加四個鏡頭希望能控制在 NT$ 12000 左右 (後續還有 SD卡和工資要付, 太高會買不下去)
A6. GPS 可有可無, 但是有更好, 可作為軌跡記錄.

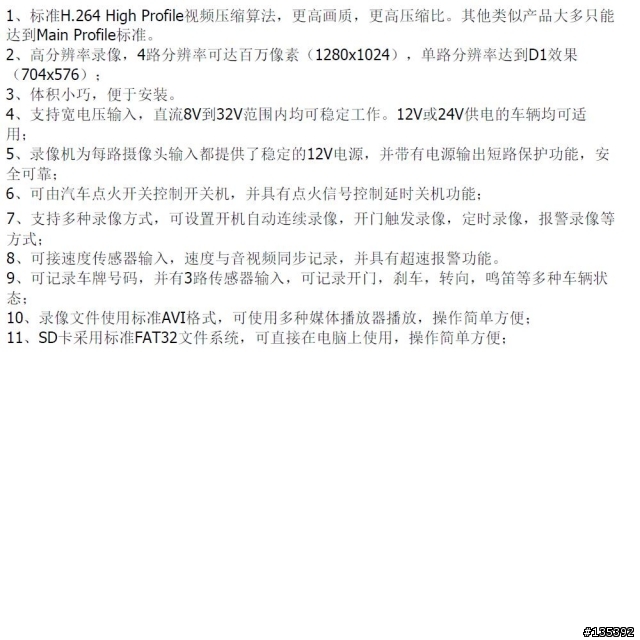

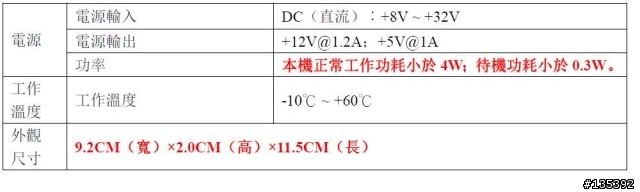

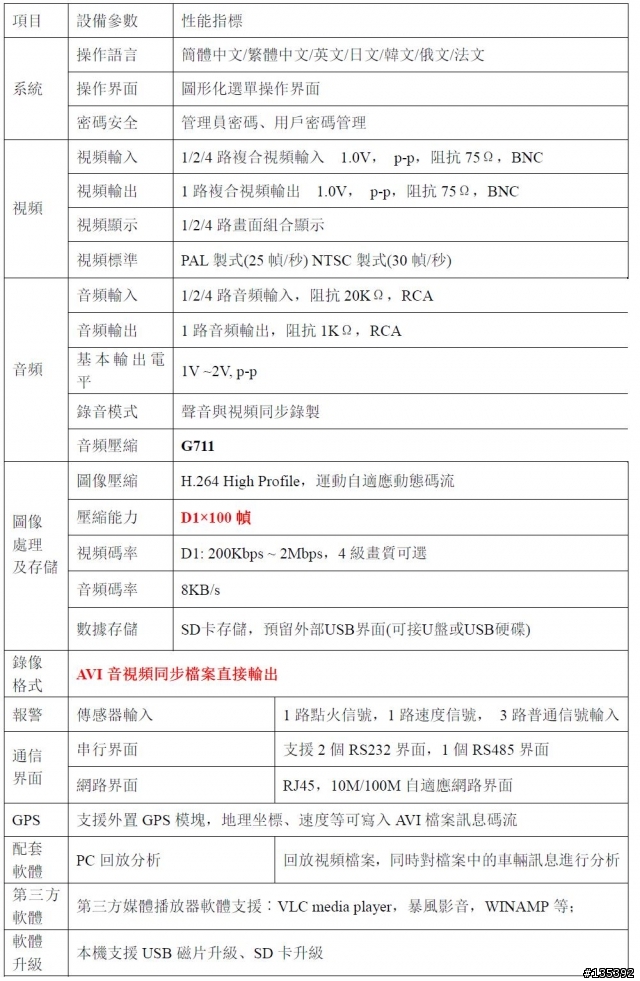

經過多方搜尋, 終於在淘寶網找到符合目標的機型, 規格如下:



PS. D1: PAL - 100 frame/sec , NTSC - 120 frame/sec.


主機價格加上GPS模組也挺實惠的, 而且在播放時聽說可以套用地圖作軌跡顯示,( 不但能錄影還能同時紀錄時速與行進軌跡,) 所以就請我大陸的工程師幫我買後寄回來.

開箱照如下:

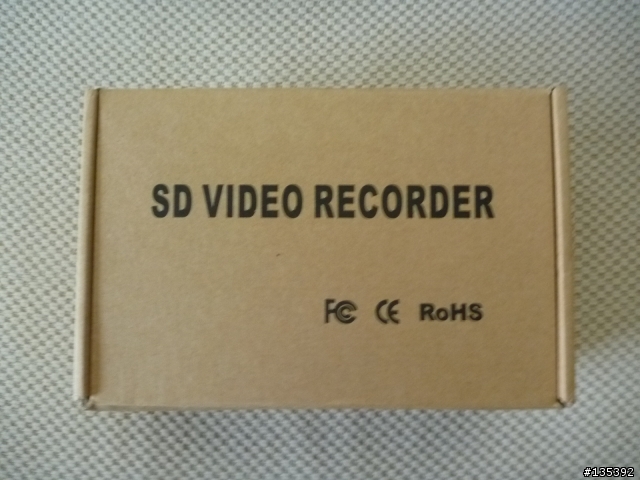

1. 簡單的外紙盒

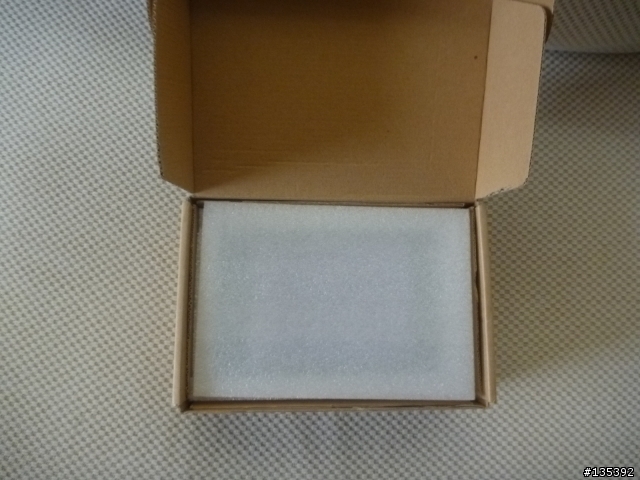

2. 開箱:

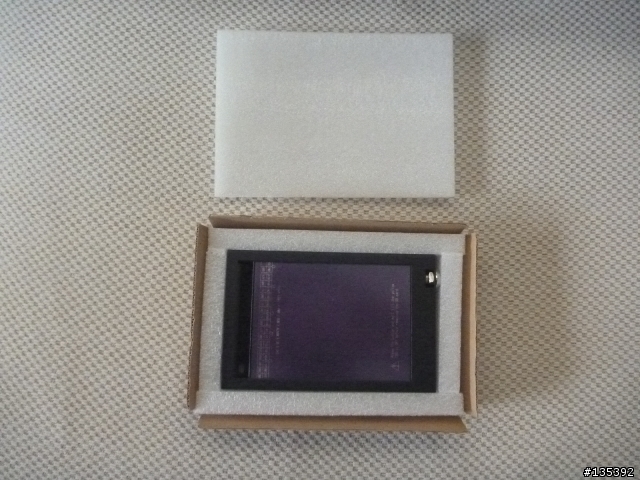

3. 簡單的泡棉片保護

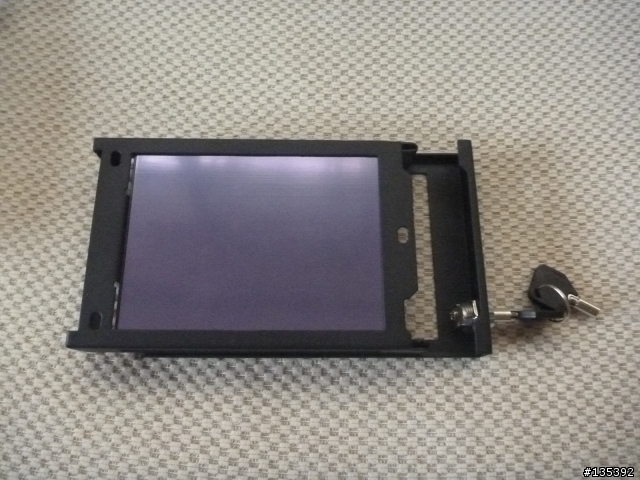

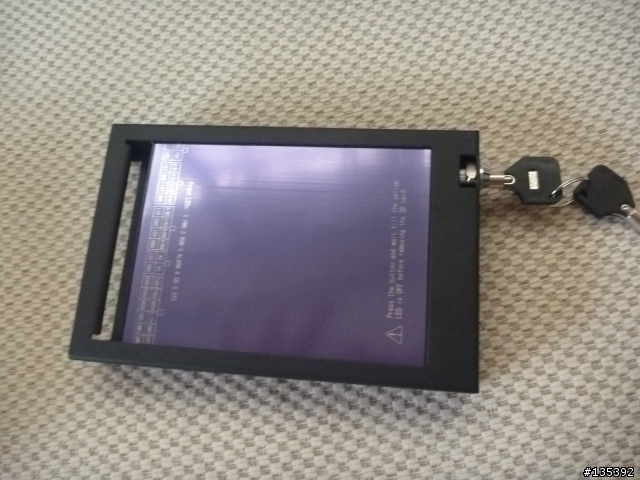

4. 取出主機與防盜盒

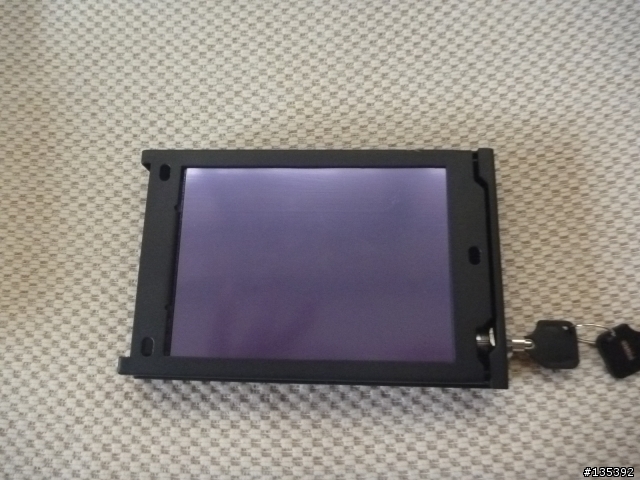

5. 主機防盜盒附有一隻鑰匙



6. 看看反面



7. 反面近照可以看到有三個固定孔, 這是要把底架鎖在車上固定的鎖孔



8. 用鑰匙打開上蓋

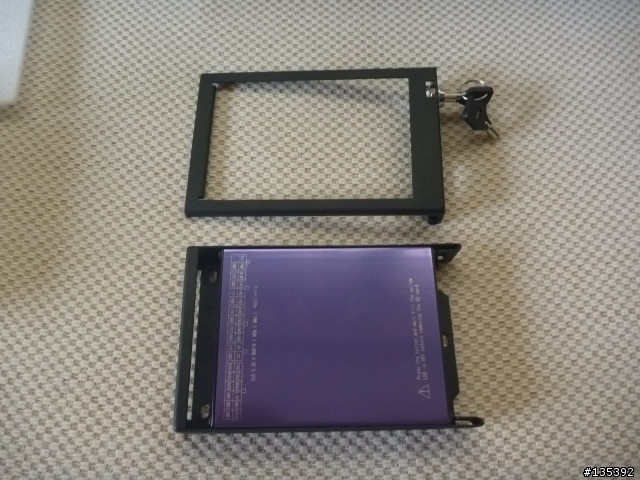

9. 上蓋分開後的照片

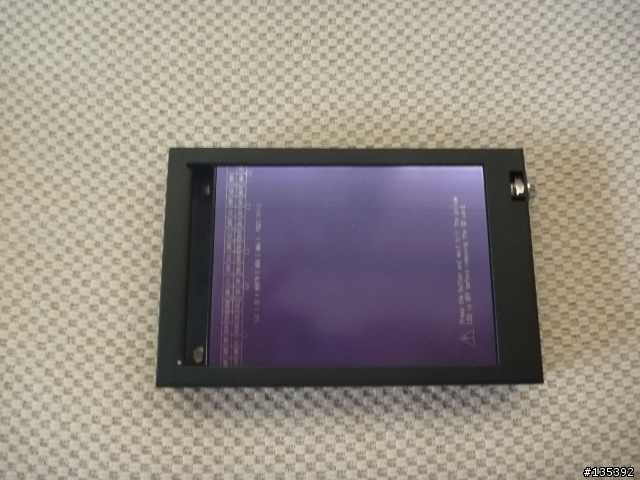

10. 把主機從下蓋拿出來, 機構上的設計主要是鎖底蓋, 然後將主機卡入, 最後再鎖上上蓋保護.

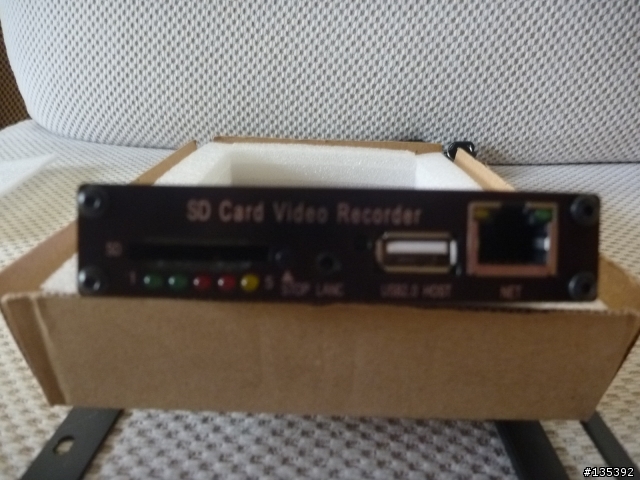

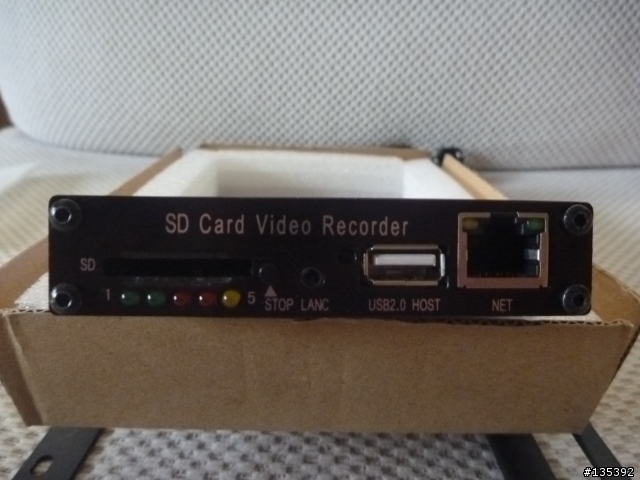

11. 主機的正面照



12. 再來一張正面照, 賣家表示它可以同時接 SD + USB隨身碟作為存儲資料, USB硬碟盒也可以, 但是賣家不確定 5V 供應電流夠不夠, 要自己試試看, 不擔保可行.

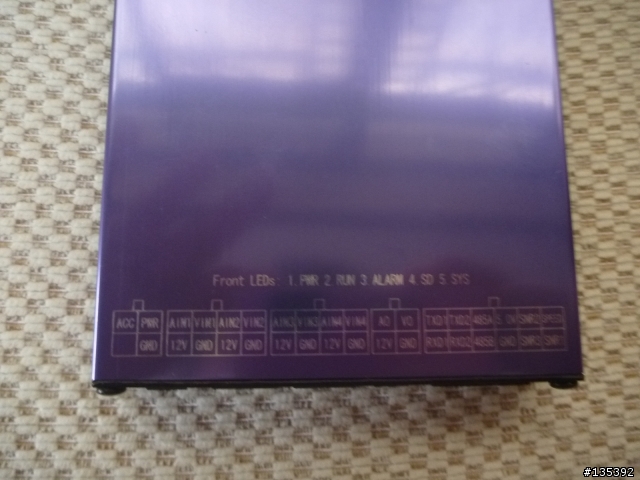

13. 主機後部是連接口, 上方有貼心的標示出每個接頭與接點的示意圖

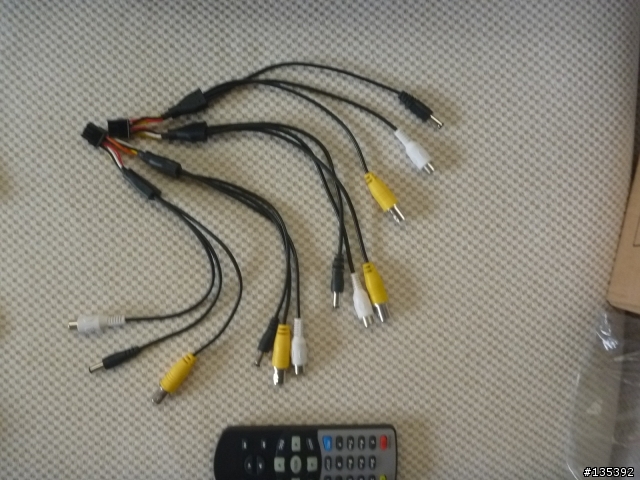

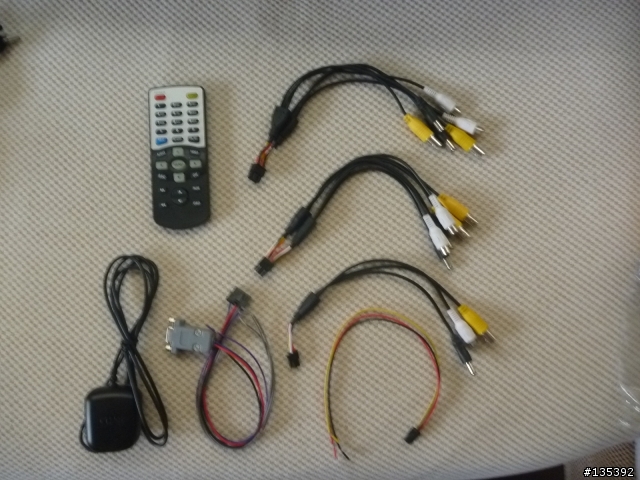

14. 其他配件, 有遙控器, 兩通路連接線組X2 , AV out 連接線X1 , 電源線與 GPS天線+模組

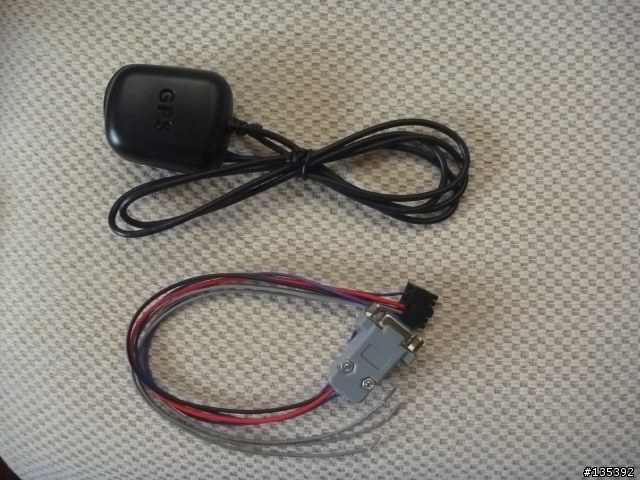

15. GPS 模組與主機連接線組

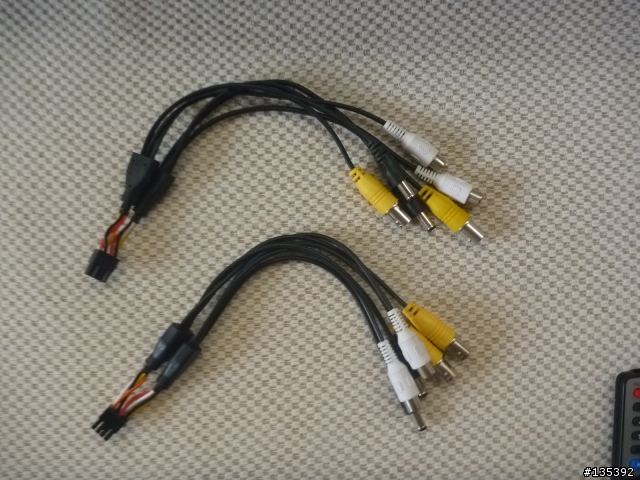

16. 雙通道 AV in 線組X 2

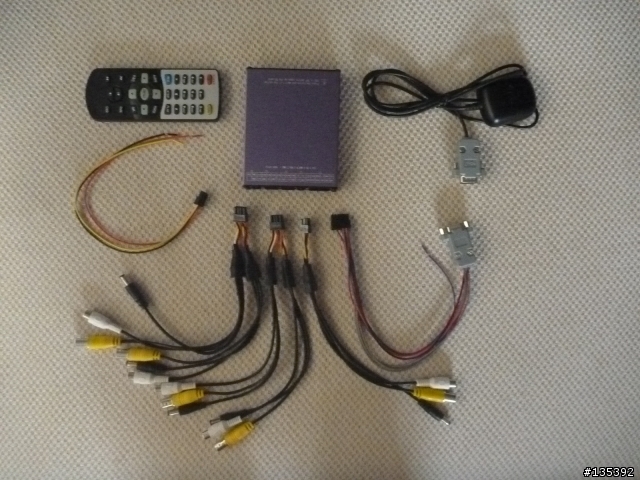

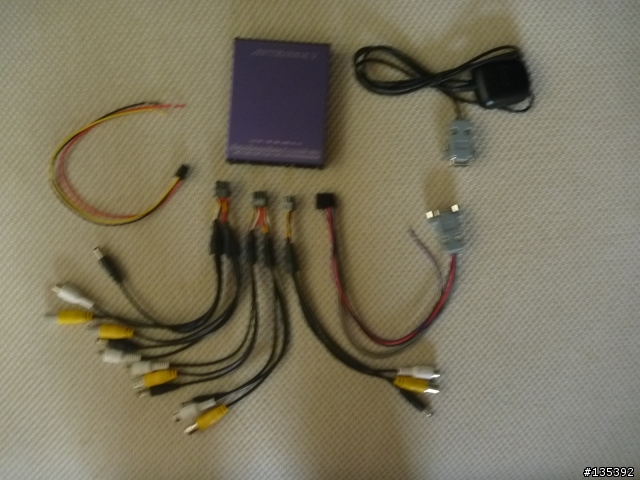

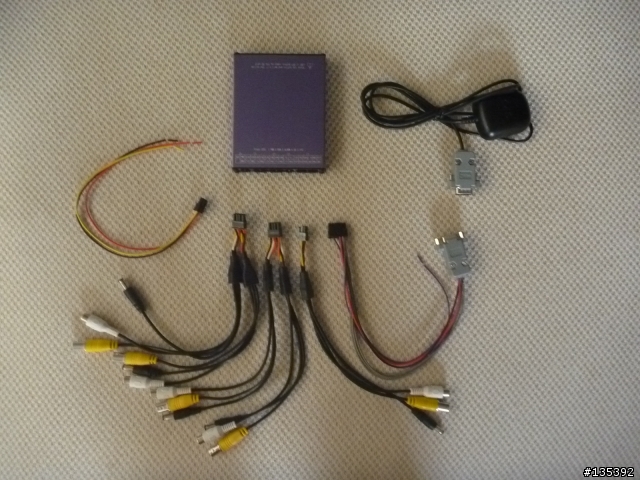

17. 線組合照, 我是依接頭位置順序排列的














-------------------------------------------------------------

DVR主機有了, 接著當然要選鏡頭, 我的配置計劃是 CMOS廣角 X 3 + CCD望遠 X 1, CMOS 是要照前方, 左方, 右方各一, 因為它主要用途是要紀錄行駛狀況, 所以解析度不用高,但是要廣角. 所以上拍賣網找了 MT9 小蝴蝶, (它號稱有 150度, 可是我從螢幕上看它的左右角好像只有120度?)

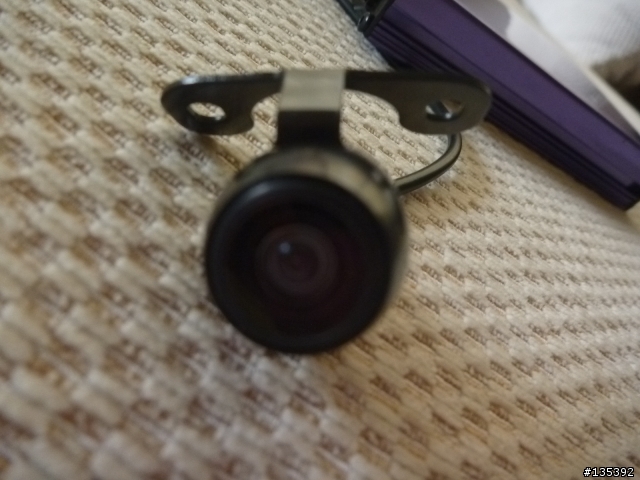

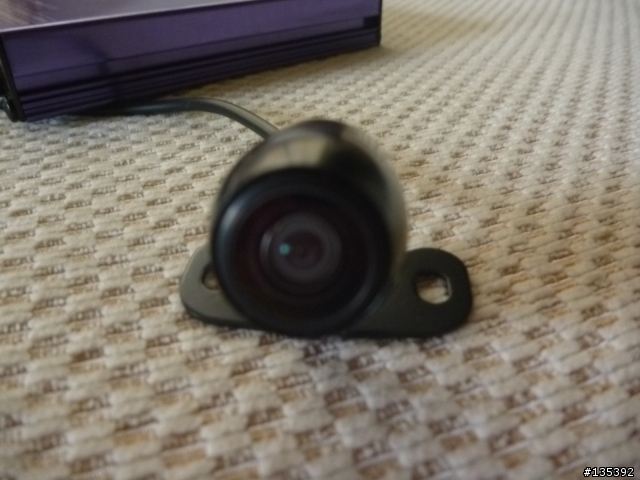

18. CMOS 鏡頭, 優點是小, 好像才 1.8cm??



19. 選小蝴蝶的目的是希望把它鎖在左右後視鏡下方

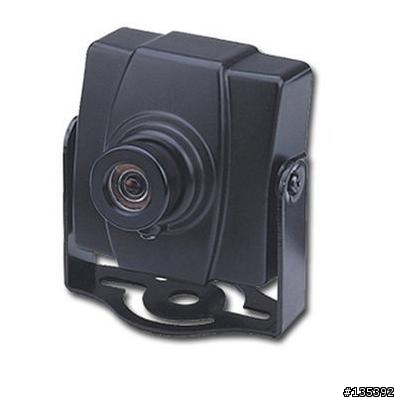

20. 前方除了 CMOS 廣角鏡頭外, 另外用Sony 1/3" CCD 16mm 望遠鏡頭含麥克風, 主要是要照車牌並錄下聲音

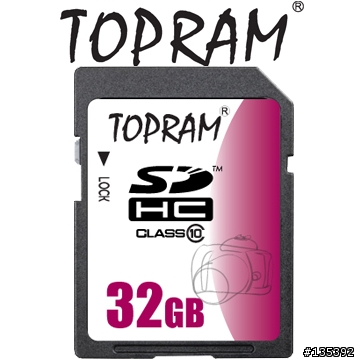

21. 上P家買的 32G Class 10 SD card. 按照規格書說明, 如四個通道均是以 D1 格式(720X480)錄影, 資料量約 2.0 ~ 2.4G/Hr, 32G 應可儲存 12 ~ 14Hr, 夠用了.




目前材料已備齊, 就等裝機.

今天就到此為止, 可能要過一兩個星期才有時間裝機, 等裝好後, 有了錄像檔再上來分享.

( 我想將使用說明與規格書上傳, 傳檔雖然成功, 可是一直找不到上傳的檔案在那裡? 不知道問題在那裡? )
