[分享]我的造車紀錄~從零開始CP MOTO 電動車篇

從小就喜歡車子的我
長大了就想做出一台屬於自己的車子

上了大學我讀了工業設計系
設計系最終極目標就是畢業作品

我跟我兩個夥伴選擇了造車
這真是個不歸路
從概念~到實車
整整花了我們一年多的時間~說真的還是不夠用
加上金費不多(都是努力工作來的錢阿~不是靠家裡)

設計概念
節能減炭等環保議題儼然已成為目前各產業積極發展的目標，而汽機車的使用即為二氧化碳排放最主要的來源之一，本專題的研究目的即是為了減少二氧化碳的排放並開發更有效率利用能源的輕型環保電動機車。
本輕型環保電動機車的外觀設計全由本團隊一手打造，採藍寶堅尼式的外觀設計吸引年輕消費者族群﹔顏色的搭配則採削光黑與亮光黑相間，營造出低調奢華的氣息﹔儀表版則採雙環高反差液晶顯示器，在黑夜中更顯得明亮奪目。
透過鋁合金材質的車身設計減輕車體的重量並使用LED照明設備有效率的利用能源，動力輸出則採800瓦的輪鼓馬達有效率的輸出動力，並搭配具有放電率高且重量輕等特性的磷酸鋰鐵電池作為動力能源，有效的達成環保且輕巧的目標。經實驗測試，本輕型環保電動機車可在一小時內行走60公里，可作為市區內使用的新一代交通工具。


規格
動力:800W輪鼓馬達
能源:48V鋰鐵電池
制動:前後油壓碟煞
重量:35-45公斤(大約~沒實際磅過)
輪框:24吋
車架:鋁合金材質大約26吋
車殼:ABS
最高時速:65公里
最大里程數:50公里

造價:13萬

有好多零件都沒拍到照片XD殘念
廢話就不多打~看圖八

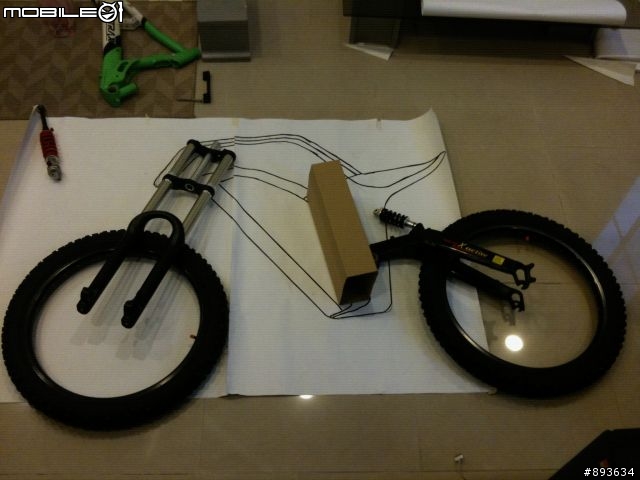

拉線搞

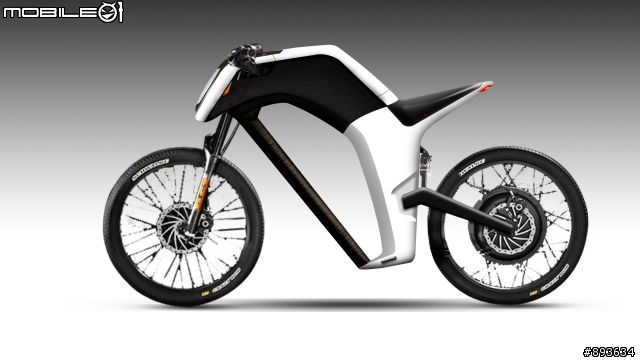

概念圖

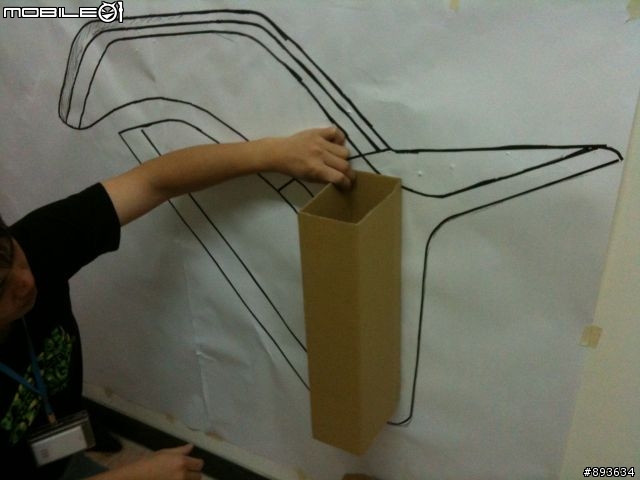

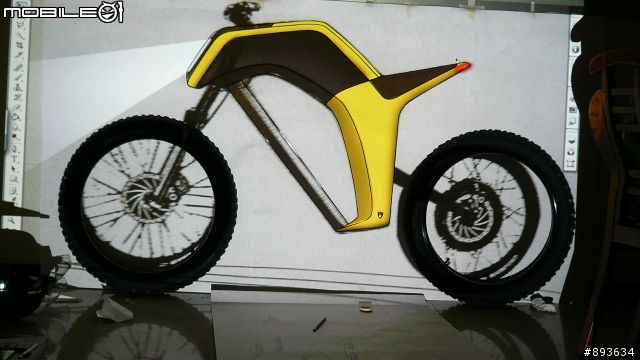

用投影機抓比例(克難作法)

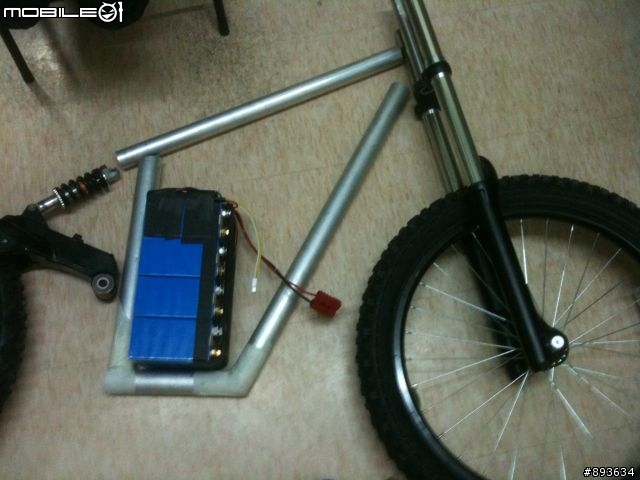

抓電池位子





電池本體(藍色的是鋰鐵電池整輛車最貴部分)


CNC铣出來的電池盒


骨架以亞焊完成(自己焊的所以很像狗啃的)

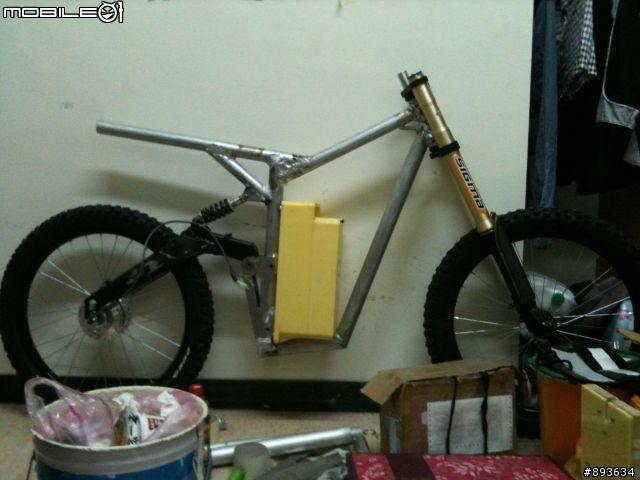

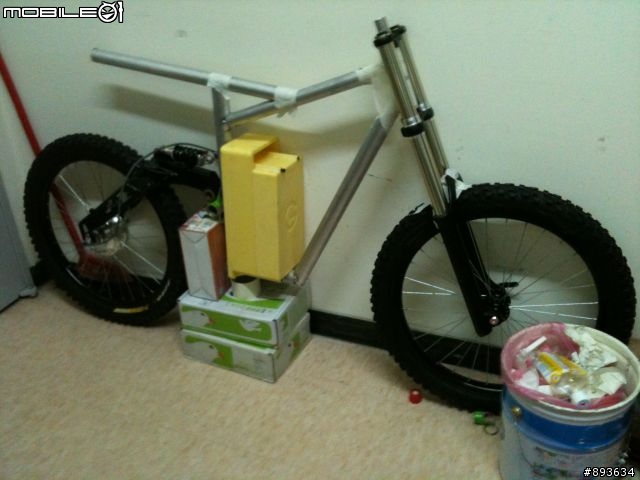

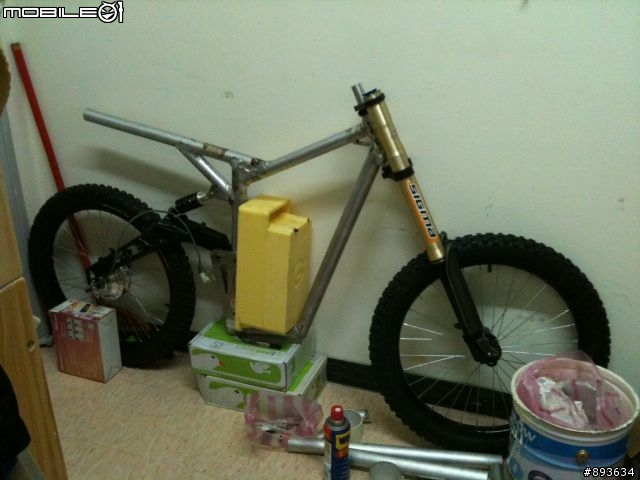

車架完成

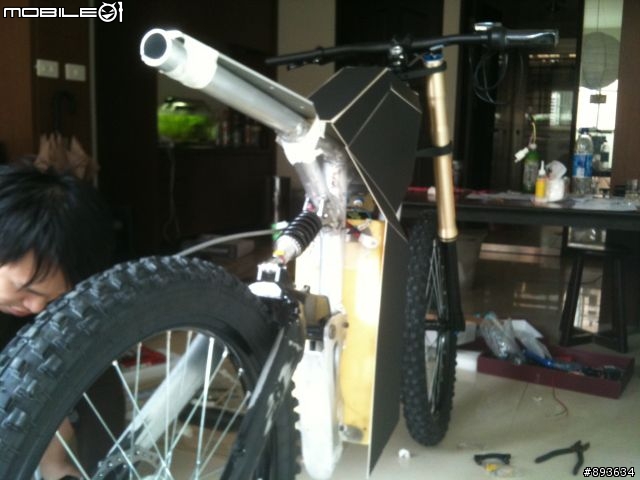

這個階段應該是要油土階段的


由於時間不足~只好使出必殺技~(不能說的秘密)


感謝RST贊助我門SIGMA前叉~好物

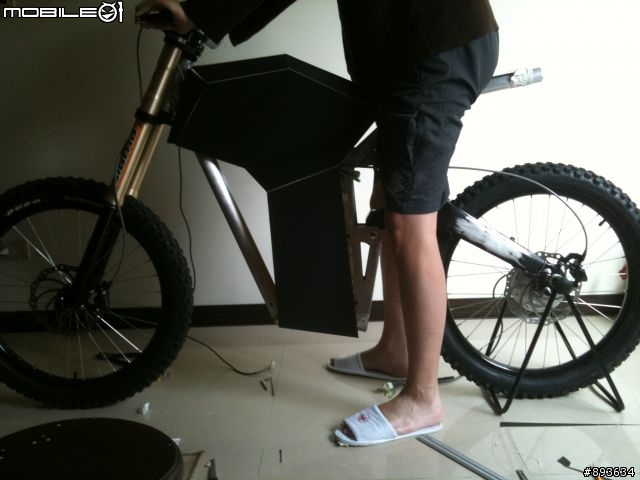

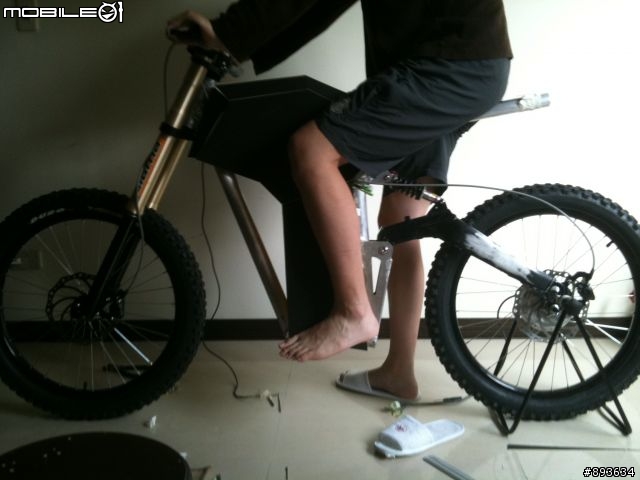

原則上應該是要油土刮好之後上3D平台點測-輸入電腦建成3D~但時間不足

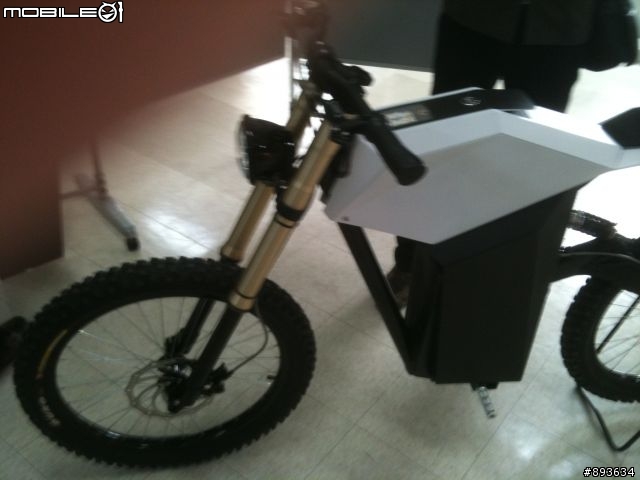

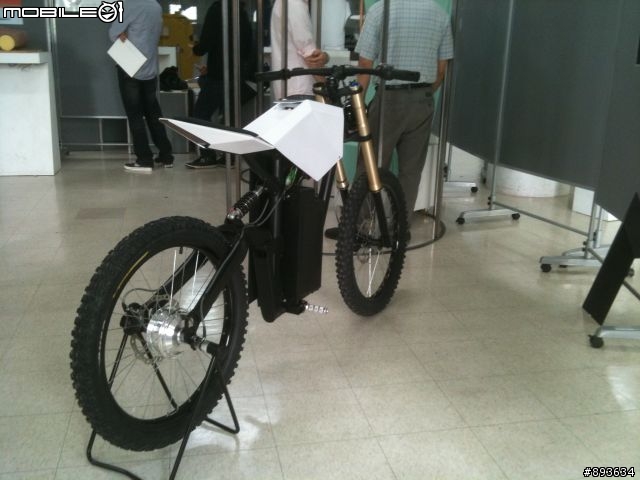

這是第一次發表大部分都完成了



還沒完成噴漆跟微調



車燈還沒CNC銑出來先用一般圓燈擋一下

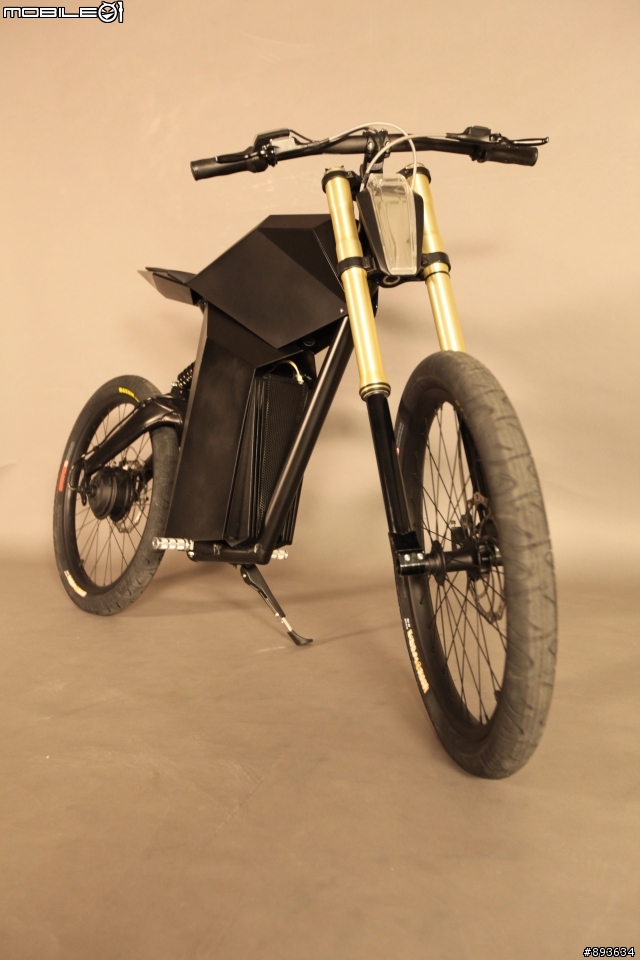

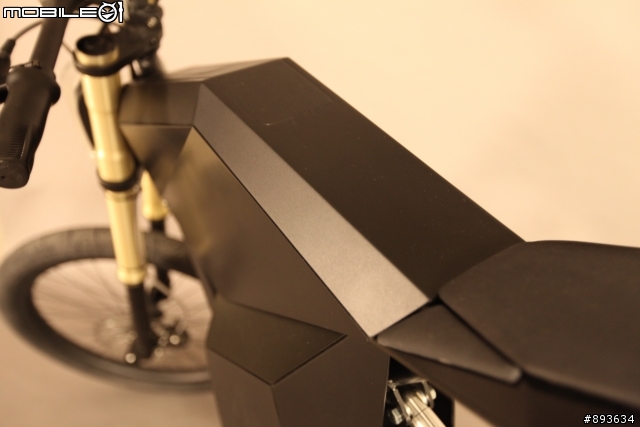

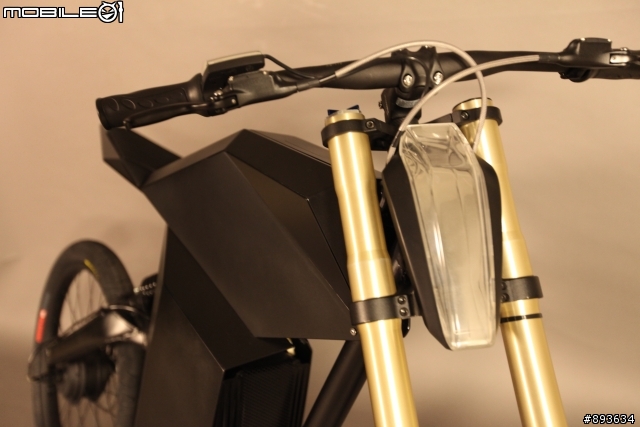

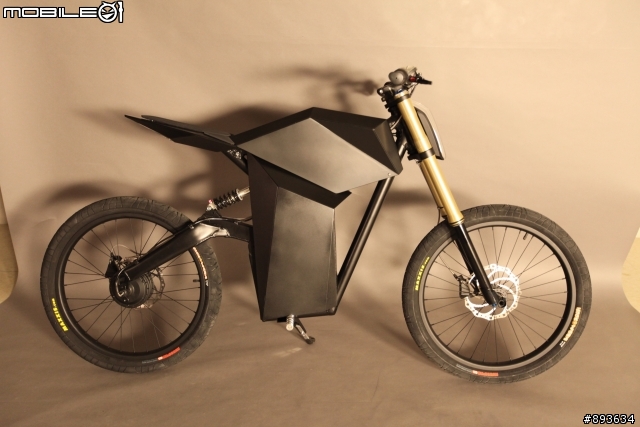

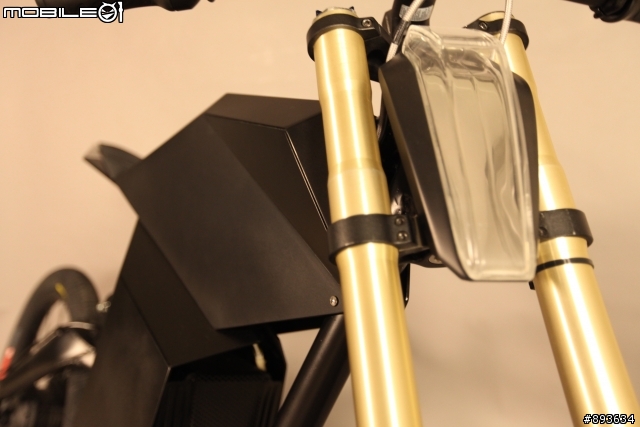

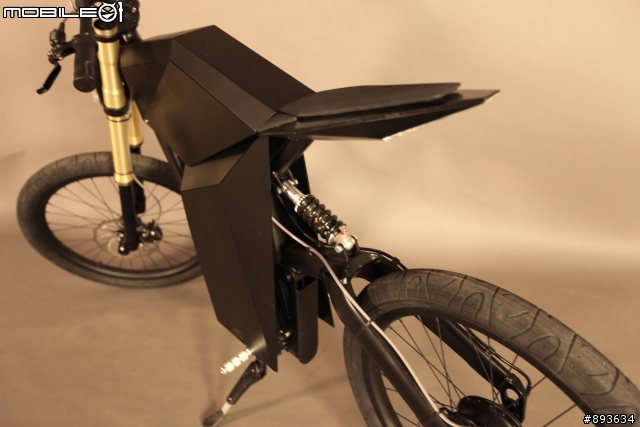

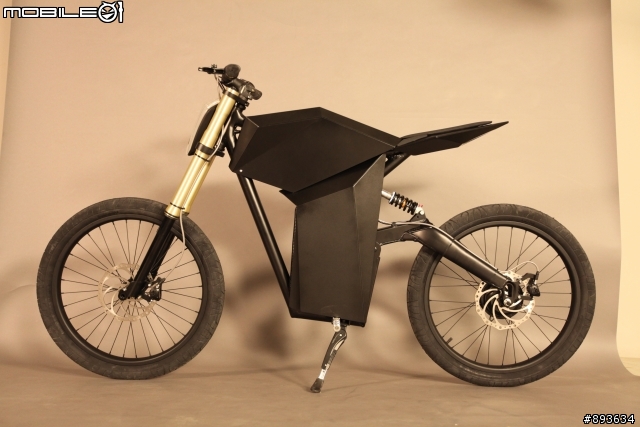

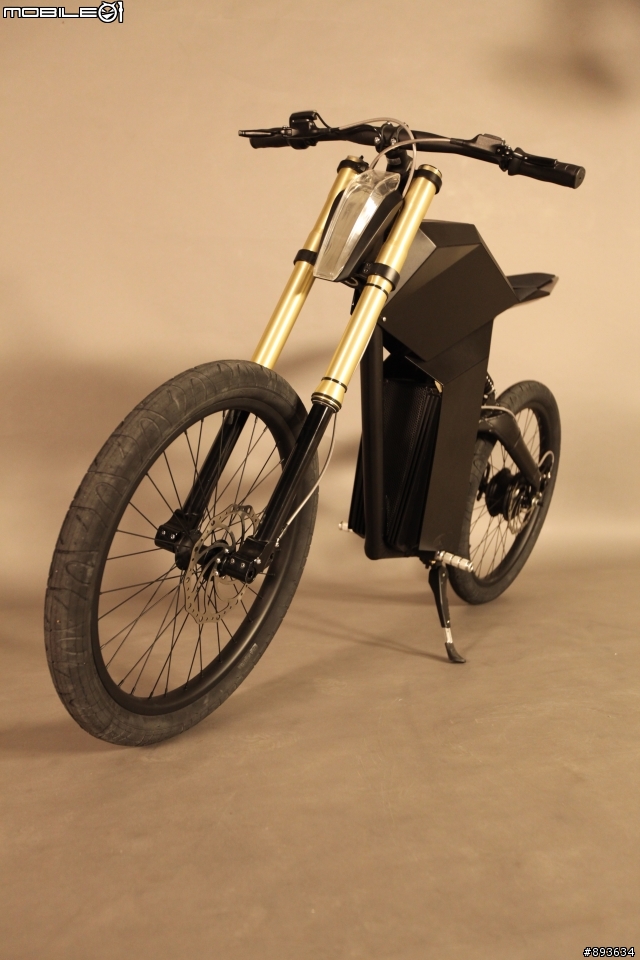

最終完成品+details

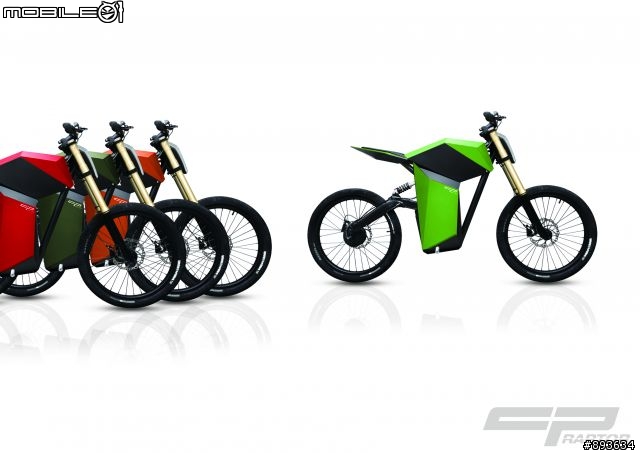

色彩計畫
<img">

這是我們所做的MV~



http://youtu.be/Ud72UnDhcFU
http://youtu.be/Ud72UnDhcFU

感謝您耐心看完我的發表
希望以後有機會上市~
---------------------------------------------------------------------------------------------
