會說老男子漢, 是因為它是 1998 年的出生的.
廠商: Primus
爐身重量(不含幫浦, 直接單用高山瓦斯罐): 312g
幫浦重量: 103g
燃料鋁罐 0.33L: 67g
帆布束口收納袋重量: 26g
工具包(工具把手起子 16g, 額外噴嘴 2g, 通針 1g, 保養矽膠油罐 6g): 25g
產地: 標籤沒有看到, 但研判是愛沙尼亞 (愛沙尼亞, 原蘇聯共和國之一)
材 質 : 不鏽鋼/黃銅
出 力 : 標籤標示 5200BTU/hr; 稍後做說明
燃氣消耗量 :
沸騰所需時間:
發表日期: 至少為 1998
收納尺寸: 長 15cm 寬 8cm 高 8.5cm
爐架展開尺寸: 直徑: 18.5cm 高度: 8.8cm
分燄盤直徑: 3cm
進氣火口盤直徑: 5cm
測量工具:
重量: 電子秤
長度: 用鐵尺量
分燄盤直徑: 鐵尺量加目測
關於 Primus 3288 Himalaya Multi-fuel
瑞典是汽化爐的發明國, 1880年代, 就有很多人試圖設計有效率的煤油爐具; 首要目標, 是設計一個在燃燒前先讓煤油汽化的爐具, 有效地減少濃煙, 並立即促進熱效率.
F.W. Lindqvist和他的哥哥卻設計出第一個可用的汽化爐, 並在1880年代末期獲得專利權, 爐具的名稱就是Primus.
Primus 後來於 B.A.Hjorth 創始於1889年.
1990年代晚期, Primus 開始再次製造以喜馬拉雅山 (Himalaya)為命名的多重燃料(multi-fuel system, 後續簡稱 MFS)爐具, 而 3288 則是第一代的第一顆冠上 Himalaya MFS 的爐具.
Primus 3288 MFS 獲得 1998 年的美國背包客雜誌-編輯者選擇獎勵 (Backpacker magazine's Editor's Choice Award) 與 歐洲戶外獎勵(European Outdoor Award.)
請參考「世界爐具大觀 歐洲篇 瑞典Primus」 by 鄭安睎
http://tw.myblog.yahoo.com/jialorng/article?mid=1469&next=1468&l=a&fid=27
關於 Primus 3288 Himalaya Multi-fuel 詳細介紹
1. 它有燃料汽化管繞過分燄盤旁邊, 用以完全汽化液態燃料; 後續的型號就拿掉汽化管的設計; 這又可開一篇新文章來說明.
2. 只有兩個燃料噴嘴, 分別是 0.35mm = 瓦斯與白汽油/去漬油, 0.28mm 其他液態燃料, 像是煤油, 或柴油等.
3. 只有單一調節氣閥; 後續型號則有兩個, 調節微火能更精準.
4. 整體材質主要是不鏽鋼材, 除了噴嘴與少部分為黃銅製品; 後續型號的火口盤則是黃銅製, 用以加強導熱效果.
5. 關於火力, 取決於燃料而有所不同; 但由於 3288 的噴嘴最大口徑只有 0.35m, 因此使用瓦斯的火力也被大幅限制; 後續的型號則都有付 0.45mm 的噴嘴專供瓦斯使用.
6. 底部有塊預預熱綿片, 要預熱, 噴些燃料在綿片上面, 用火點燃, 預熱個 30 秒就可以了.
7. 分燄盤為凹壺型, 也可放酒精點火預熱燒熱汽化管.
8. 分燄盤的設計, 非靜音型, 所以使用時會非常吵, 離門口二十步絕對還是會把人吵醒~~~
9. 有付鋁片的擋風版, 自己可以折.
原廠說明書的部位零件拆解圖, 中文為我加上去的.
原廠說明書的打氣幫浦與其他部位零件拆解圖, 中文為我加上去的.
關於自己的手上的 Primus 3288
原本是用個人爐頭, 後來想買這種承重更多的三腳爐具, 反正就是年輕愛玩亂花錢.
購入時間約 2007, 購入價格當時約四千出頭; 當時 Primus 3288 後續出來款式的三腳汽化爐也都有在市面上, 只是 3288 是最便宜的, 其他的都要五六千, 時至今日, 上網看價格還是跟當年一樣, 而 3288 則已經看不到在販售了.
截至今日, 大約用了十來次; 後來因為常露營, 沒買卡式爐, 都用 3288 來煮大鍋的食物, 拿大同電鍋的十人份內鍋來煮火鍋, 裝將近九分滿, 站的很穩, 連續燒煮個二十多分鐘, 也沒有問題.
火力爐具付的標籤標示只有 5200BTU/h (約 1526W), 我認為不精準與太少了, 因為取決使用的燃料不同, 產生的熱值也不同, 常見就瓦斯, 去漬油, 與煤油; 單用瓦斯至少也應有 2500W, 若是換 .45 的噴嘴, 那就非常的威了.
分燄盤的設計, 所以火力不會集中在中心點, 可以看影片說明.
3288 至今都是使用瓦斯, 沒吃過汽油, 連原本的燃料壺都找不到了, 還好幫浦還在 XD
關於擋風版, 我沒有拍, 事實上, 從買來到現在, 我從來沒有用過 XD
現在露營居多, 除了帶卡式爐, 這顆爐子也都會帶著, 並帶一兩罐高山瓦斯, 以備溫度太低時使用, 平常則是用卡式瓦斯, 用以輔助卡式爐.
結語: 這顆絕對是傳家寶
拆解照片大放送:
不少照片都是 2009 年的時候拍的, 那時有想來寫篇這爐的介紹文 XD
完整拆解照片網址: http://s6.beta.photobucket.com/user/barlos_lee/library/Hiking-tri-leg-fuel-stove/Primus-3288-himalaya-mfs-800
1. 3288 與瓦斯罐結合
2. 爐子本身與三腳支架, 上方寬口為內建的擋風功能

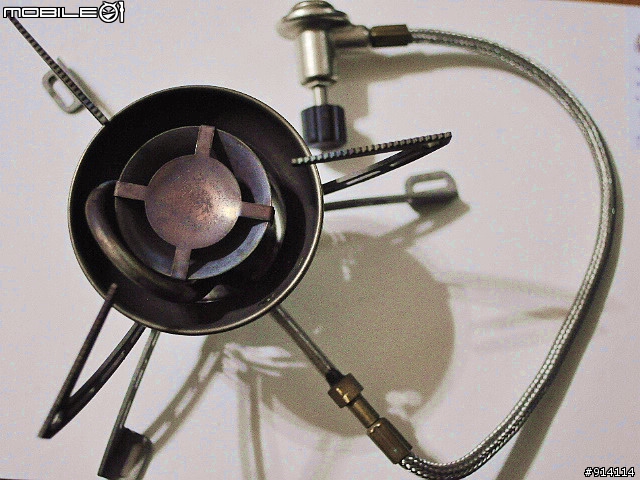

3. 爐身上方照
4. 爐具火口盤 (burner pan), 分燄盤就放在上面; 燃燒時, 上面會被燒的火紅; 原本是金屬銀色, 現已被燒成黑的了.
5. 分燄盤, 看的出使用的歲月; 原本是金屬銀色.
6. 兩個噴嘴, 上面分別印有 32 與 28
7. 汽化管, 繞過分燄盤上方, 用以把管內的液態燃料加熱汽化, 後由噴嘴噴出油汽.
8. 汽化管內的清潔用鋼絲, 可以拉出來清管內的油汙; 另一端則是連接燃料管.
9. 幫浦, 插入燃料罐裡面打氣加壓.
10. 幫浦末端照
11. 墊片, 其中一片是石墨墊片, 應該避免導熱, 不過被我不小心折斷了, 另外去買金屬墊片使用; 這張照片是 2009 年前想寫這爐的介紹文的時候拍的, 那時候還沒被折斷 XD
12. 鎖緊底部的銅製螺帽
13. 維修工具, 多工把手起子, 用來拆解螺絲螺帽, 保養用矽油, 與通針, 通針只是把一把細針用塑膠棒固定住, 新版的是與把手起子作在一起.
14. 標籤正面
15. 3288 整個收納起來
16. 3288 收納起來放在手掌上的大小比例.
17. 3288 在收納包裡, 手掌放上面的比例.
18. 3288 與大同十人份鐵鍋的比例.
放火錄影: 錄影設備是 DC Richo GX100, 錄影解析度為 640*480.
3288 整個都是藍色火焰, 聲音也很吵.
3288 配上文樑 9705 個人爐頭的分燄盤, 聲音有變比較小, 但是多些紅火焰(燃燒不夠完全)
