USB測試器影響小米充電電流測試(7/18增加兩款)

因為USB測試器本身偵測電流的機制，會造成壓降，所以說對於小米10400充電，會因為測試器壓降+線路壓降造成充電電流下降，以下是使用同一ADAPTER(群光)與同一條線(DOCOMO長線)，搭配不同USB測試器對同一顆小米10400進行充電的測試

YZX STUDIO，充電電流可達2A
USB測試器影響小米充電電流測試(7/18增加兩款)

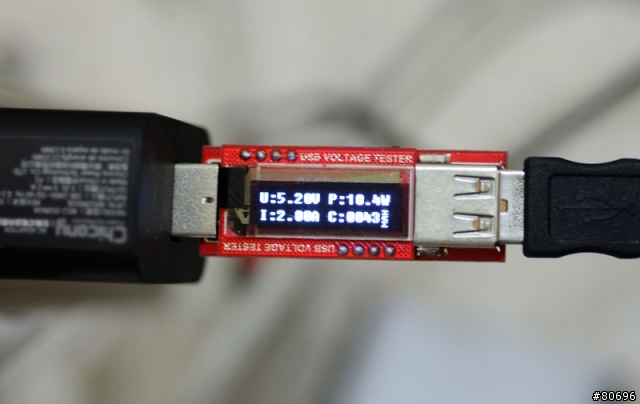

紅色PCB OLED螢幕USB測試器，充電電流也可以達2A
USB測試器影響小米充電電流測試(7/18增加兩款)

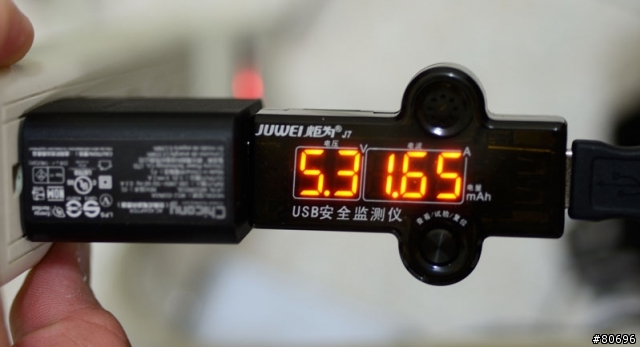

炬為USB安全監測儀，充電電流為1.65A
USB測試器影響小米充電電流測試(7/18增加兩款)

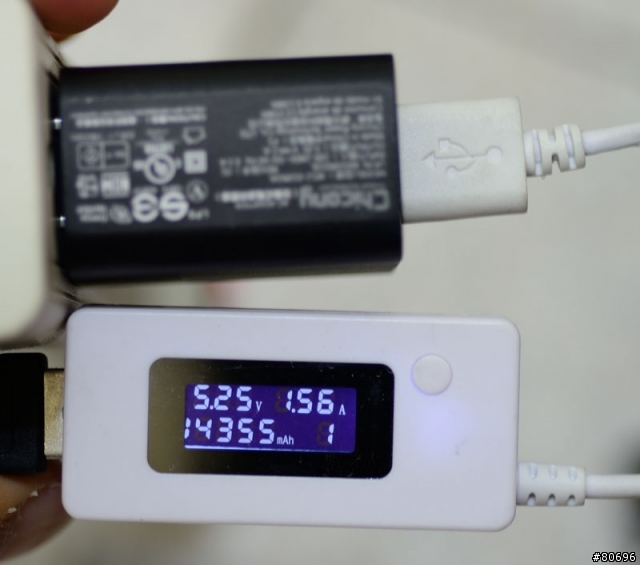

KCX-017 USB測試器(一)，充電電流為1.56A
USB測試器影響小米充電電流測試(7/18增加兩款)

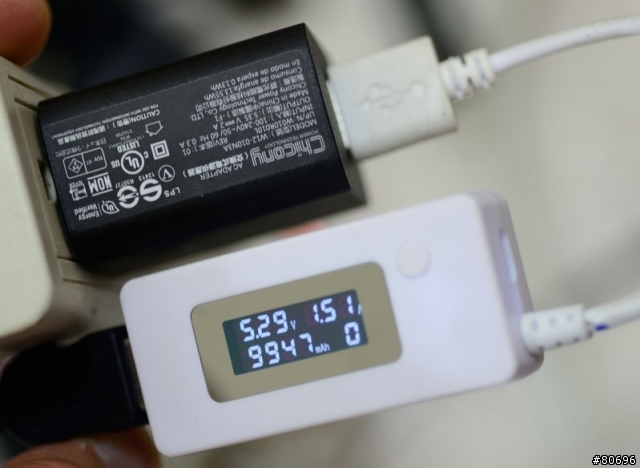

KCX-017 USB測試器(二)，充電電流為1.51A
USB測試器影響小米充電電流測試(7/18增加兩款)

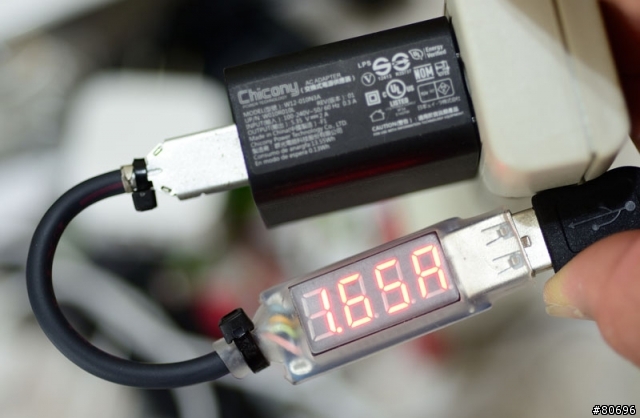

力童USB測試器(修改版)，充電電流為1.65A
USB測試器影響小米充電電流測試(7/18增加兩款)

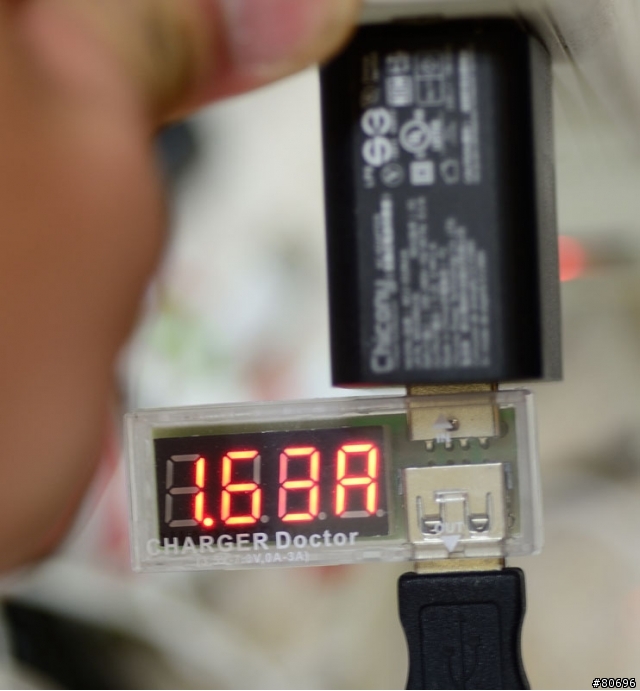

CHARGER Doctor 測試器，充電電流為1.63~1.65A
USB測試器影響小米充電電流測試(7/18增加兩款)

結論：搭配USB測試器時，也需考慮其造成的壓降對負載抽取電流的影響

報告完畢，謝謝收看

7/18再補上兩款測試器搭配"群光Adapter"及"DOCOMO長線"充只有兩格電的小米10400

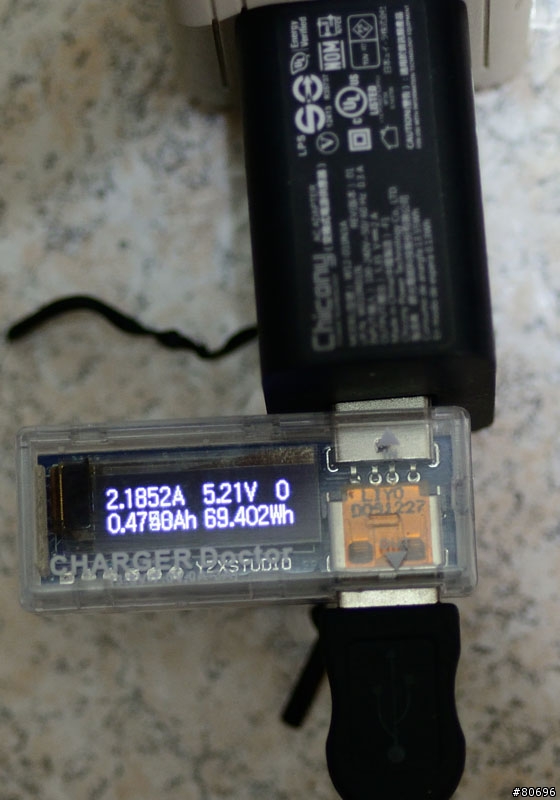

USB 2.0帶殼版YZX Studio OLED顯示幕高精度測試器
USB測試器影響小米充電電流測試(7/18增加兩款)

充電電流可達2.18A

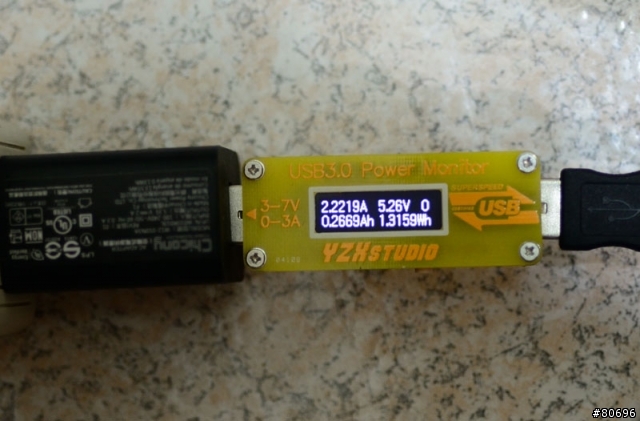

USB3.0直版YZX Studio OLED顯示幕高精度測試器
USB測試器影響小米充電電流測試(7/18增加兩款)

充電電流可達2.22A

2014-07-14 17:02 #1

文章關鍵字

USB 測試器小米充電電流測試 7/18

gp1288

480分

2樓

gp1288

個人積分：480分

文章編號：51105360

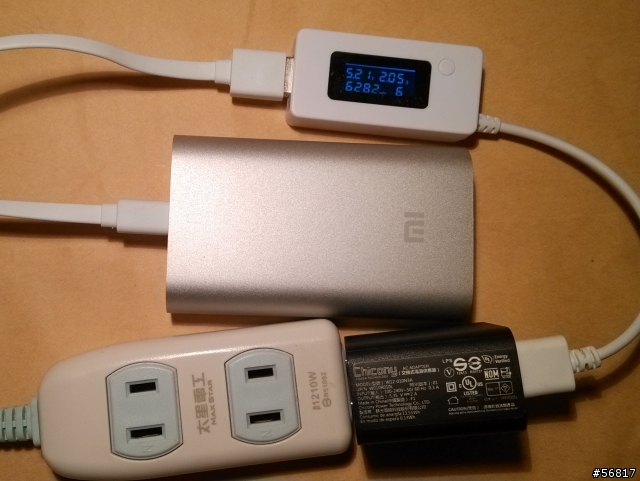

我知道它們都是用檢流電阻來量測電流，
但我的KCX-017還是可以充到2A啊?

是不是你的電池還很有電，沒有進入CC模式。

殘電量三個燈。

港都狼仔

31437分

樓主

港都狼仔

個人積分：31437分

文章編號：51109769

gp1288 wrote:
我知道它們都是用檢流...(恕刪)

因為我這裡是使用長線(DOCOMO長線)，所以要加上線的阻抗，如果是用短線則就差異較小

另外是同一顆小米10400，且充電時為第二顆閃爍

港都狼仔

31437分

樓主

港都狼仔

個人積分：31437分

文章編號：51181897

再補上兩款測試器搭配"群光Adapter"及"DOCOMO長線"充只有兩格電的小米10400

USB 2.0帶殼版YZX Studio OLED顯示幕高精度測試器

充電電流可達2.18A

USB3.0直版YZX Studio OLED顯示幕高精度測試器

充電電流可達2.22A

sqr0930

150分

5樓

sqr0930

個人積分：150分

文章編號：52785129

各位前輩好

小弟借標題請教關於YZX Studio 2.0 測試器

剛收到網拍購買的YZX Studio 2.0 測試器

但對於它的"歸零"有點疑問

YZX Studio 2.0的歸零
看說明是先按下按鈕再接上電源
等logo消失放開即可
但有時會失敗...
出現一個不知名的畫面
怕動到裡面的設定於是直接拔電重接
此時一看數字未歸零

有時候歸零好像成功
但拔電重接數字還是存在
除非歸零後馬上記錄新的資料舊資料才會被洗掉

請問這是正常的嗎?

感謝前輩指教!

Harvey, Hearty, Happy, Honey~

港都狼仔

31437分

樓主

港都狼仔

個人積分：31437分

文章編號：52789419

sqr0930 wrote:
各位前輩好
小弟借標題請教關於YZX Studio 2.0 測試器
剛收到網拍購買的YZX Studio 2.0 測試器
但對於它的"歸零"有點疑問
YZX Studio 2.0的歸零
看說明是先按下按鈕再接上電源
等logo消失放開即可
但有時會失敗...
出現一個不知名的畫面
怕動到裡面的設定於是直接拔電重接
此時一看數字未歸零
有時候歸零好像成功
但拔電重接數字還是存在
除非歸零後馬上記錄新的資料舊資料才會被洗掉
請問這是正常的嗎?
感謝前輩指教!

當組數據清零是按著按鍵同時插電，看到logo就可以放開，如果等到logo滅掉，會進入設定/校正模式

設定/校正模式各選項定義：

短按按鍵切換到顯示0S，可調電源調到精確的5V，先不要接任何負載，待0S下方電壓讀數相對穩定時長按按鍵，系統自動記錄當前電壓為標准5V

短按按鍵切換到顯示1S，電子負載CC恒流模式，調到精確的2A，接入USB母口，待1S下方電流讀數相對穩定時長按按鍵，系統自動記錄當前電流為標准2A

2S電流電壓曲線的繪制速度，長按調整數值，數值越大速度越慢，默認0

3S顯示屏亮度調整，長按調整數值，數值越大亮度越高，默認64

4S顯示方向調整，長按調整數值，0正向1旋轉180度，默認0

5S自動保存開關，長按調整數值，0打開自動保存，1關閉自動保存，默認0。打開自動保存時若電壓低於4.5V則自動保存容量，若用來直接測鋰電池（輸入接3-4.2V鋰電池）需要把自動保存功能關閉

7S長按恢複出廠設置並清空所有容量數據和校准參數，建議配合9S使用

8S長按備份當前的校准參數

9S長按還原備份的校准參數，下方顯示版本號。進入設定後默認顯示此項，防止誤設置。

設定完成後斷電就自動保存設定了

sqr0930

150分

7樓

sqr0930

個人積分：150分

文章編號：52813487

港都狼仔 wrote:
當組數據清零是按著按...(恕刪)

感謝狼大詳細回覆

小弟下午不知道怎麼弄
弄到後來電流設定值跑掉了(原本應該低於1A的變成了1x.xxxxA 明顯誤差過大)
手邊沒有標準2.0000A電流
只好用第9項還原備份校準參數

操作完後變成電壓值不準(顯示1x.xxV)
但電流值似乎恢復了

還好剛到手的時後亂測

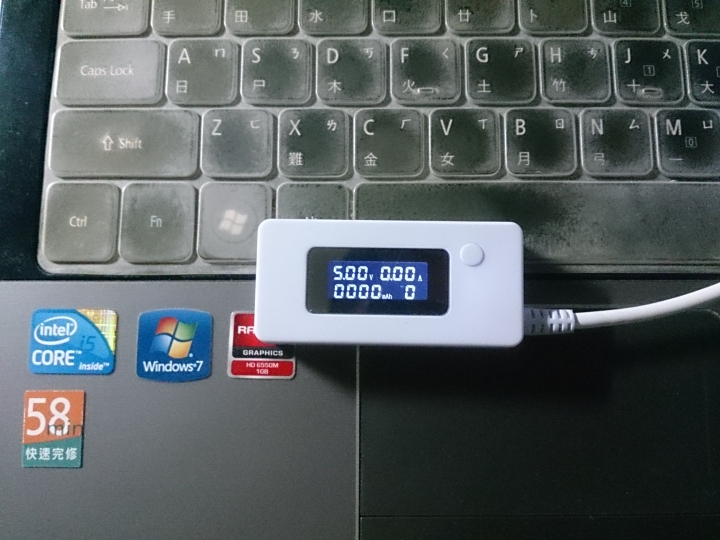

測到一個東西的電壓值蠻穩定在5.00V

是多年前買的3號電池轉USB的行動電源電池盒

完全沒想到這東西輸出電壓蠻穩定的
不管是剛充飽四顆1.46V的電池或是用一段時間剩下1.25V的電池
空載時很穩定在4.99-5.00V間跳動(穩定後大多是5.00V)
也使用數位三用電表量過，也是顯示5.00V
於是用這個來校正5.00V電壓

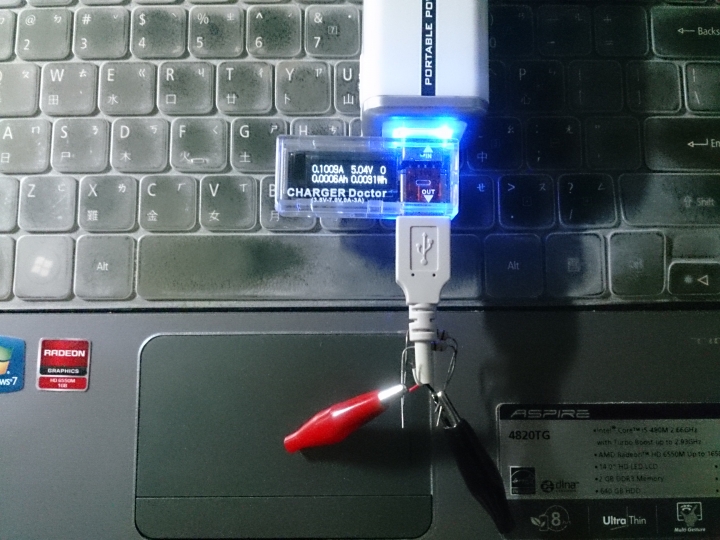

又從抽屜角落挖出幾個100歐姆的電阻
克難接上USB頭測量電流

有負載電流略為上升至5.04V
100歐姆電阻並聯兩個相當於50歐姆
算得電流應為0.1008A 圖中顯示為0.1009A 相近了

應該算弄好了XD

小弟也買了KCX-017

電流位數較少要校正似乎需要另外的儀器

以上報告

=========================
YZX 2.0剛剛又被小弟弄到電壓變949V...
似乎斷電復電的時間太短會導致數值跑調
於是又用上述方法復原...

從沒想過那電池盒現在會幫上大忙

Harvey, Hearty, Happy, Honey~

港都狼仔

31437分

樓主

港都狼仔

個人積分：31437分

文章編號：52813734

sqr0930 wrote:
感謝狼大詳細回覆小弟...(恕刪)

如果可以的話還是建議詳細校正一下，這樣才不會浪費此款高精度電流顯示的能力

sqr0930

150分

9樓

sqr0930

個人積分：150分

文章編號：52813821

港都狼仔 wrote:
如果可以的話還是建議詳細校正一下，這樣才不會浪費此款高精度電流顯示的能力

感謝狼大回覆!

不過小弟沒有精密的儀器可供校正
只能利用手邊現有的東西來進行簡單校正...

而且這樣的精度
對小弟非專業人士來說也夠用了

只能先這樣子啦...

Harvey, Hearty, Happy, Honey~

louissvs

338分

10樓

louissvs

個人積分：338分

文章編號：52871415

狼大, 請問U3那個要去哪買?
google key word, USB3.0直版YZX Studio OLED?
