旋風式集塵器(Cyclone Dust Collector)

旋風式集塵器 DIY(Cyclone Dust Collector)

由於木工的工作常會產生大量的木屑與粉塵，所以想購入一台集塵器，在網路上找資料做了一番的研究，一般的集塵器都是使用集塵袋來過濾木屑與粉塵，依過去工廠使用過的經驗，感覺集塵效果不是那麼的好，同時在清理的時候很容易會搞得自己灰頭土臉的，所以新的集塵器考慮旋風式的設計，不用集塵袋，在清理上也會比較方便。

但是網路尋找的結果發覺，在台灣生產旋風式集塵器的廠商很少，只找到一家，報價聽起來也不便宜的，以我們這種升斗小民實在是買不起，所以就動起自己做的念頭。

在 Youtube 上打入 Cyclone Dust Collector 就可以找到許多 DIY 的資料，接下來就是把理論變成實際的產品了。

為了節省經費，材料儘量找尋現有的東西，還好所有的材料均不難取得，在公司晃了一圈大概就收集到了所需的材料。

所需材料
● 三角錐
● 桶子
● 塑膠管
● 塑膠軟管
● 牙條、螺母、華司
● 18mm MDF 板

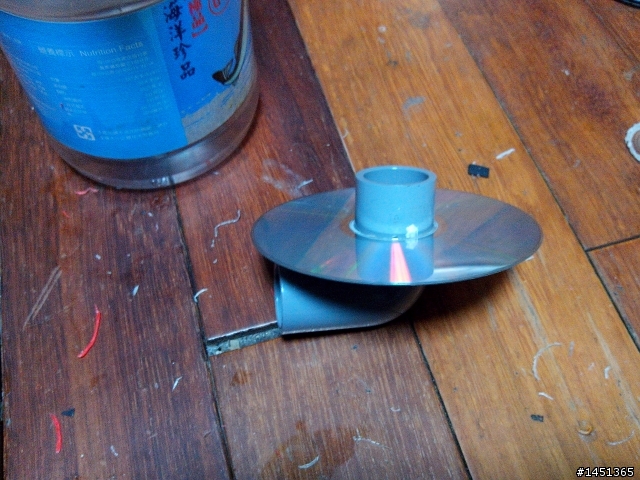

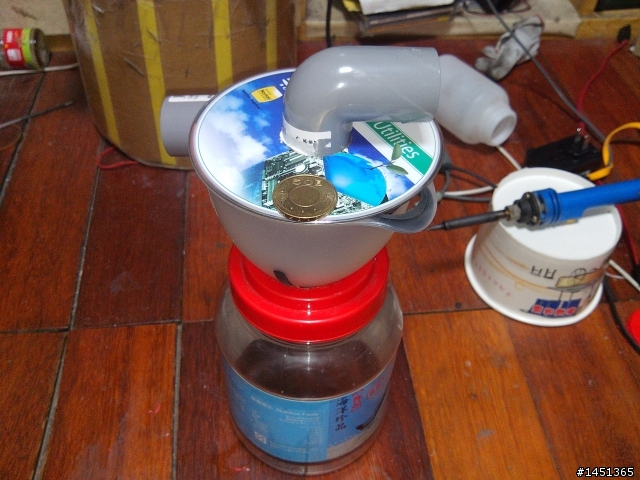

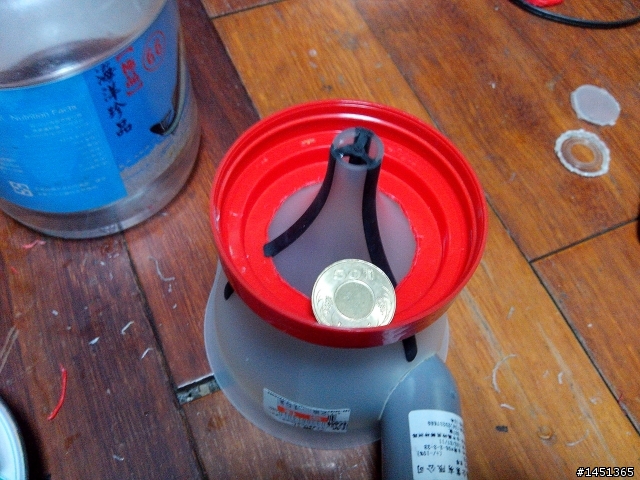

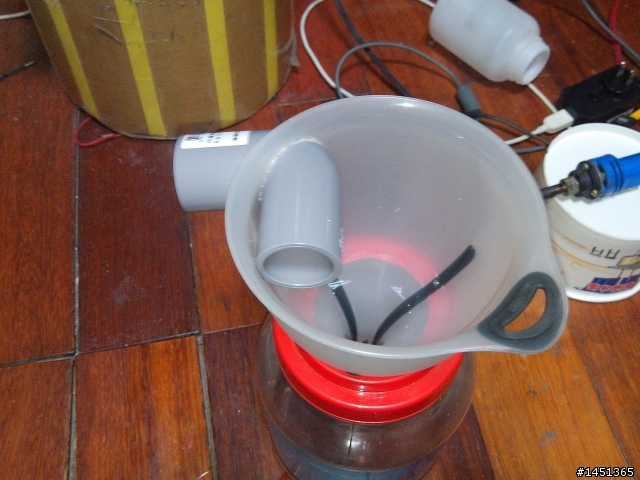

製作上的重點在進氣與排氣必須順暢，才可產生完美的旋風
另外氣密也是個重點
為了讓進氣與排氣順暢，不在三角錐上直接挖洞
而在三角錐上另外使用 MDF 板做一個結構
這樣進氣與排氣會比較順暢，
結構也會比較堅固
看起來完成度也會比較高些

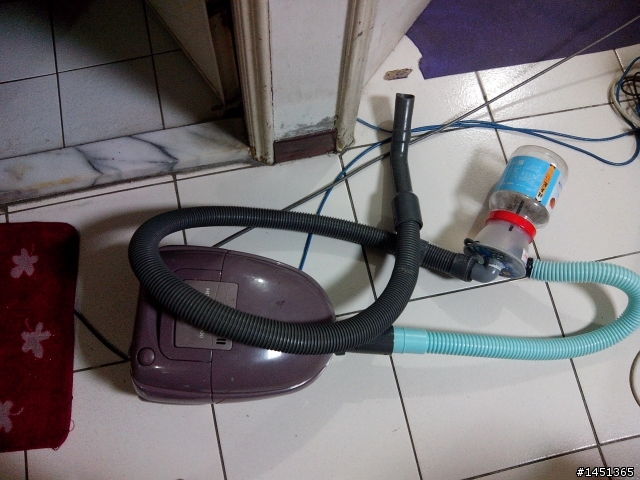

測試結果
測試結果，木屑與粉塵幾乎都分離到集塵桶，在吸塵器的過濾網並沒有看到額外的木屑與粉塵，結果算是令人十分的滿意。
