請問~LED 接二極體 1N4148 有正負極之分嗎?

請問
小弟不太懂電方面都是靠網路爬文
DIY焊接LED燈炮用於汽車冷氣的儀錶板
先前透過店家建議車用12V只需接500歐姆的電阻
用一段時間後 LED就開始閃爍
拆下來看 LED中間已有一個小點

電料行建議加電阻再加裝一個二極體 1N4148
或是只裝一個二極體 1N4148也OK
應該可以穩定電流增加LED的壽命
昨晚焊接完後今天爬文才知道
原來二極體有方向之分
請問~LED 接二極體 1N4148 有正負極之分嗎?

中午去測試
有加電阻的會亮
沒加電阻只焊二極體的不會亮換方向還是一樣不會亮
是二極體正負極方向焊錯才不會亮還是一定要電阻
有接電阻的二極體我焊接時也沒注意方向
但還是會亮真奇怪
都怪焊接前沒認真爬文.......XD

請教前輩指導
焊電阻+二極體是不是就不需注意正負極的方向直接焊就OK
感激不盡

2015-02-03 14:04 #1

文章關鍵字

LED 接二極體 1N4148

神秘人二號

16分

2樓

神秘人二號

個人積分：16分

文章編號：54332300

你看一下那顆二極體
他有一邊會有一條黑線那邊就是正極

fishesc

37分

3樓

fishesc

個人積分：37分

文章編號：54332605

電阻沒有極性之分，二極體是有極性的。另外，有畫線那邊是負極吧，還是我記錯

Solaris2344

3960分

4樓

Solaris2344

個人積分：3960分

文章編號：54333944

小白吐 wrote:
請問小弟不太懂電方面...(恕刪)

Vanity is definitely my favorite Sin ~~~ "The Devil's Advocate" ~ John Milton

bernie_w39

13797分

5樓

bernie_w39

個人積分：13797分

文章編號：54333955

小白吐 wrote:
先前透過店家建議車用12V只需接500歐姆的電阻
用一段時間後 LED就開始閃爍

這要看你的車子電源本身品質如何，那種大小的 LED 大約可以承受 20mA 電流。
電阻用 500Ohm 應該是合理，如果壽命太短，可以把電阻值再提高一些，像是 1KOhm

小白吐 wrote:
電料行建議加電阻再加裝一個二極體 1N4148
或是只裝一個二極體 1N4148也OK

加一顆 1N4148 應該只有一個好處，就是你 LED 電源插反時比較不會燒掉。只裝 1N4148
而不裝電阻，應該是不對的，燒毀機率大增

小白吐 wrote:
原來二極體有方向之分

沒錯，電流方向是由沒黑線那端流到黑線那端

小白吐 wrote:
有加電阻的會亮
沒加電阻只焊二極體的不會亮換方向還是一樣不會亮

有電阻那個看起來是焊對方向了，沒電阻的，圖中的方向是反的，如果反過來不會亮，
應該是沒焊好或是已經燒毀了

小白吐 wrote:
焊電阻+二極體是不是就不需注意正負極的方向直接焊就OK

不對，電阻不用管方向，二極體是要確定方向的。 LED 的電流方向是由金屬片較小那一端，
流到金屬片較大那一端（通常是這樣）。要確定二極體方向也是正確的，然後連接到電源
也是正確的，才會亮。

roger33884499

27分

6樓

roger33884499

個人積分：27分

文章編號：54334122

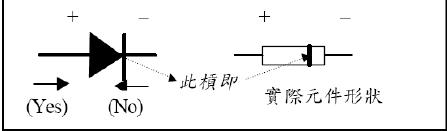

負極 --|◀-- 正極
有劃黑線的是負極

正極接正電, 負極接負電 = 二極體導通
正極接負電, 負極接正電 = 二極體不導通

基本上...LED也是二極體, 也有正負之分.
大多都是平頭或是多邊邊出來那邊是負極.
要導通才會亮.

負 --|◀-- --|◃↗-- 電阻 -- 正
這樣才會亮.
LED逆向崩潰電壓大約只有3~15V, 超過就燒掉了, 所以加一個二極體加大逆向崩潰電壓防止接錯.
電阻是限電流用的, 不加電阻或電阻太小,電流會過大, LED也是會燒掉的.

小白吐

182分

樓主

小白吐

個人積分：182分

文章編號：54342728

感謝各位前輩指導

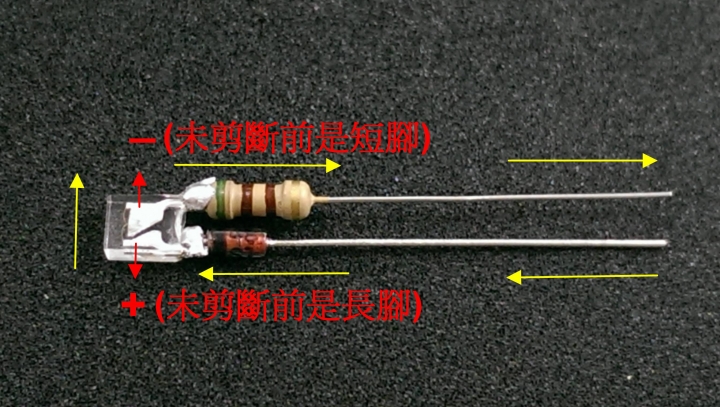

假使黃色是電流+方向

這樣接就沒錯對吧~
我有用3V 鈕扣鋰電池測試
目前會亮只是很弱而已

afa60

156分

8樓

afa60

個人積分：156分

文章編號：54343232

1N4148二極體要導通黑線那邊要接負的
LED 本身也是二極體的一種
反向是不會亮的

一般的LED工作電壓大約3~5V
你接1N4148那顆LED如果不會亮
可能是:
1.1N4148接反
2.LED接反
3.兩個都接反
4.LED被擊穿燒毁

接電阻是為了限流及保護LED的
很少有人接1N4148

電壓如果是12V
電阻最好用1K以上的

建議你拿掉4148 直接加大電阻

fishesc

37分

9樓

fishesc

個人積分：37分

文章編號：54344081

小白吐 wrote:
感謝各位前輩指導假使...(恕刪)

接 3V 亮度很暗是因為，LED 導通大約需要約 2.5V(Vf)，3v 扣掉 2.5v 只剩 0.5V，這樣流過的電流就只有 0.5V/500=1mA，當然不夠亮囉。

crazyrob

38分

10樓

crazyrob

個人積分：38分

文章編號：54346125

不同的LED有不一樣的工作電壓例如一般紅色是1.7V白色或藍色是3V以上，工作電流也不一様，1N4148除了防反椄也有約0.7V的壓降記得要算

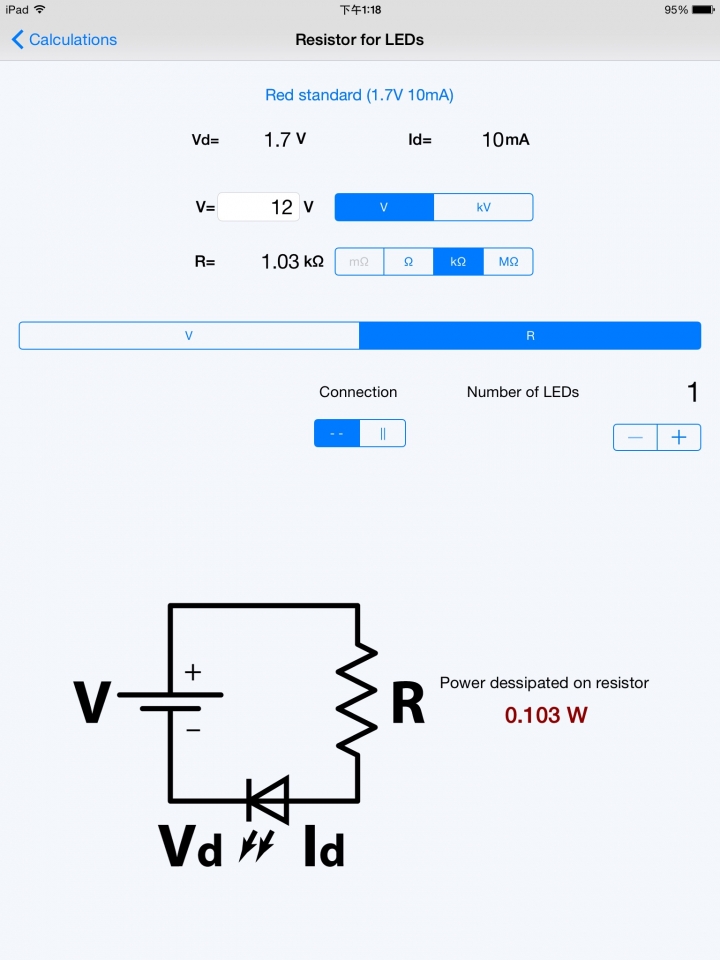

最簡便的算法可以去找一個叫＂eTools Pro＂的APP 除了LED計算外還有非常多資料，我自已很愛用，Resistor for LED這項附上圖片

自己算也很簡單只要一個公式V＝lR 自行變換但要弄清楚LED的工作電壓電流及系統電壓。
