[分享] Mikrotik SXT Lite5 無線網路橋接器

近日由於有兩個 site 需要建立 bridge, 所以購入 Mikrotik SXT Lite5, 有關詳細規格可以參考官網的說明.

(click here)


(圖片取自原廠)

Routerbord SXT Lite5 原廠產品型號為 RBSXT5nDr2, 主要規格如下:
1.RouteOS 內建.
2.AR9344-BC2A 600Mhz CPU, 64M RAM
3.5GHz band
4.16dBi 指向性天線
5.802.11a/n
6.PoE spliter

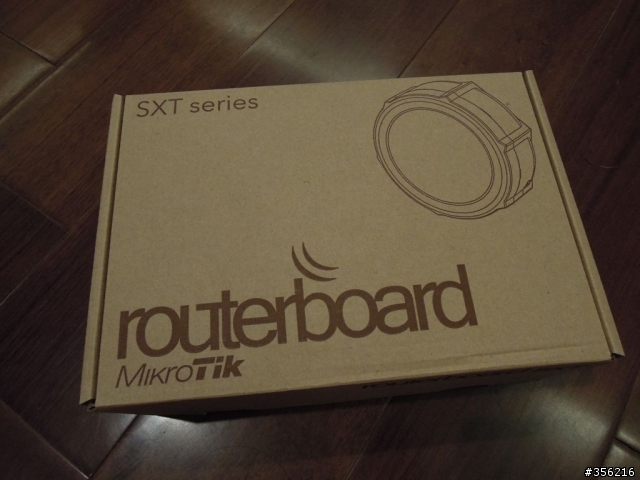

外包裝

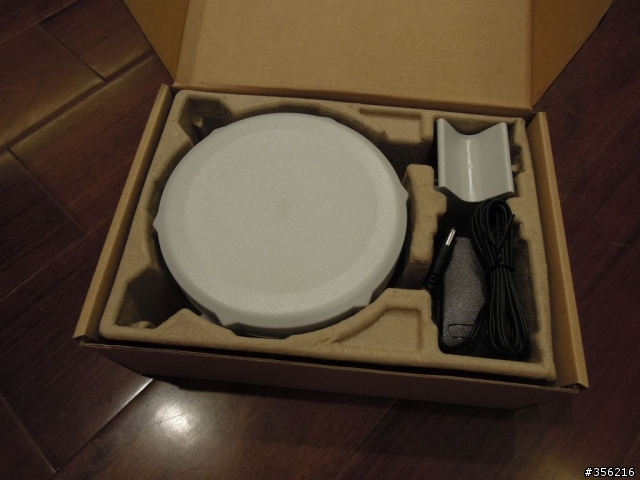

內容物

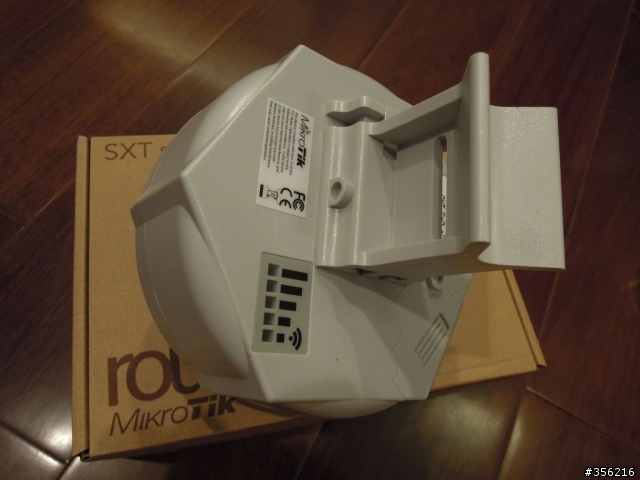

支架組合, 背面有訊號強度指示 LED 燈, 方便調校用.


PoE Spliter


設定
設定上相當容易, 可以利用內建的 QuickStart 建立點對點 bridge, 如果本身已用過 RouterOS, 手動自行建立也是相當容易的.

(原廠 wiki 有提供詳細的設定範例)

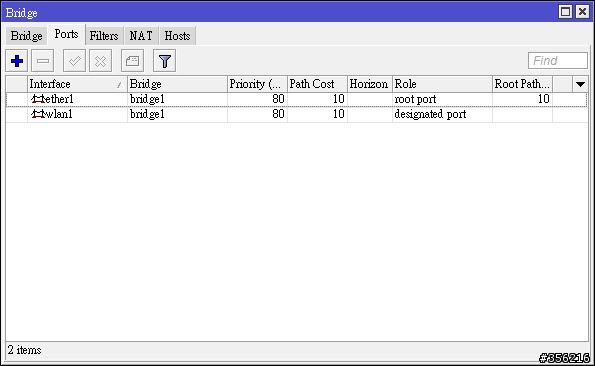

SXT Lite5 有兩個 interface, ether1 & wlan1, 此處是建立 site to site bridge, 所以最簡單的做法就是將這兩個 interface 直接 bridge 起來.

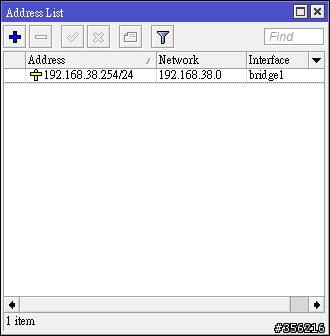

付予它一個 IP, 同 LAN 網段即可.

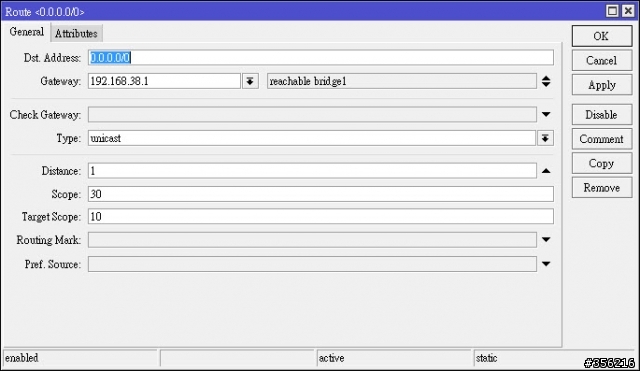

default gateway 指向 LAN gateway 即可.


wireless 的設定如下, 此處是跑 nv2 protocol, Mode 設為 bridge.

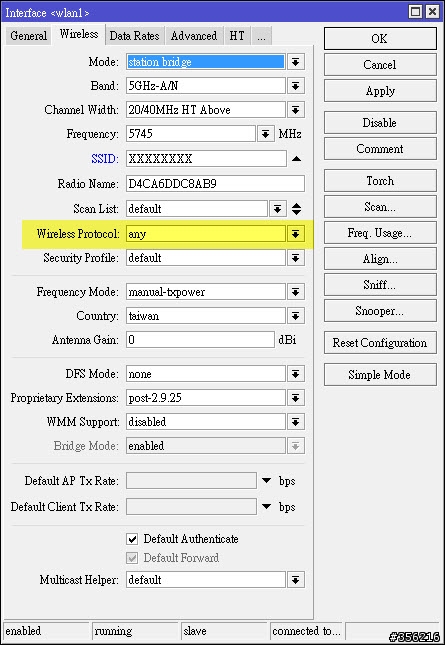

另一顆對應的 SXT lite5 設定方式都相同, 在 wireless interface 設定略有不同, protocol 設為 any, Mode 為 station bridge.


由於是做為 bridge 使用, 所以 ip firewall 部份就完全不用設定了, 如此設定則兩端點直接就透過無線網路 '完全透通' 了.

利用 winbox 內建的 bandwidth tool 測試兩端點的頻寬表現. TX/RX 大約都達到 100Mbps fullplex, 測試中的兩台 device 安裝在兩個大樓, 一為8F, 另一為 2F, 兩棟大樓相距約 30m. 因有馬路相隔要佈實體網線有困難.


注意: 在測試時, 兩台 SXT Lite5 請勿靠太近, 靠太近反而傳輸效能很差, 至少要相距 10m 以上.

結語
在做為 wifi bridge 使用上, SXT Lite5 具有相當高的 CP 值, 在設定上也是相當容易的. 而這台本身定位就是室外安裝, 具有某些程度防水的能力.

其他資源
如何安裝 Mikrotik SXT device 影片

FB:VoIP電話技術交流
2014-04-20 22:27 #1

pctine wrote:
近日由於有兩個 si...(恕刪)

pctine兄您好,最近想買Mikrotik的AP來使用,但搞不清楚要買何種型號
您這型號可以當AP使用嗎?
還是 SXT HG ?
還是 BaseBox5?
這些是有何差異呢?
謝謝~~

tsaisj55 wrote:
pctine兄您好,...(恕刪)


如果你要做為 AP 使用, 那麼這台 SXT Lite5 不能用, 它的 license level 為 3 (L3), 不能做為 AP, 一般都是用來做為 bridge 使用.

而你提的 SXT HG, 它是 L4, 本身可以做為 AP, 或是 bridge..., 功率也更大. 當然價格會高些囉.
FB:VoIP電話技術交流
請問如果使用 MikroTik RB2011UiAS-2HnD-IN,但是擔心網路訊號不夠強
可以搭配那個 Bridge 呢?
MikroTik 太多產品線實在很難分辨
這台是低調取得的嗎?
台灣有過嗯吸吸龜章嗎....?

zfnakj wrote:
這台是低調取得的嗎?...(恕刪)


你可以直接從淘寶購買. 當然如果有人可以幫你從大陸帶回也可以.
FB:VoIP電話技術交流
不知道MikroTik這類型的產品好不好用?期待P大使用過一段時間後的心得分享
請問這組距離最遠可以打多少?
謝謝
單車全記錄................................... http://blog.xuite.net/chemyuan/bike
Mason.Lyu wrote:
不知道MikroTik這類型的產品好不好用?期待P大使用過一段時間後的心得分享...(恕刪)


這兩顆 SXT Lite5 從今年四月份安裝至今應該有半年了, 由於是安裝在室外, 基本上就是風吹日曬雨淋, 尤其經過了一個嚴熱的夏天, 印象中從來沒有當機過, 傳輸效能大致上就維持在 100Mbps 左右(因為 SXT Lite 5 Ethernet Port 也只是 100Mbps)
FB:VoIP電話技術交流

chemyuan wrote:
請問這組距離最遠可以打多少?...(恕刪)


wiki 裡面好像有人應用在 10km 以上.
