[心血測試] D-LINK DIR-880L AC1900 雙頻機皇 體驗極速測試

■ 前言

遙想當年，每次上網都要聽一次"魔音傳腦"的數據機撥號聲，忍受那"殺雞宰羊"式的尖銳聲....
當時網路速度還是以"kbps"為計算單位!

那時的網路族，恐怕連所謂"寬頻網路"都沒聽過，更遑論Wi-Fi無線上網....

但時至今日，科技的日新月異，網路連線速度除了大幅躍進外，網路上網方式也從有線連接發展至無線連接方式上網，但是人類追求速度是永不止息的，滿街手持智慧行動裝置的現代人，早就把無線寬頻網路壓榨的一滴都不剩了，從開始的802.11 /a/b規格到目前最新的802.11 /n規格，
802.11n理論值上最大傳輸速度已達到600Mbit/s!

但...這夠了嗎???
不夠!不夠~~~

因為人們對科技的需求早已遠超過這些。
D-LINK最新的802.11 /ac雙頻機皇DIR-880L，將無線傳輸的極限再往上挑戰---1900Mbps
將帶給我們更快更順的無線網路傳輸體驗!

以下是本篇文章的主題段落，你可以點選以下連結，可以快速切換閱讀!
1.D-LINK DIR-880L開箱篇
2.D-LINK DIR-880L功能特色篇
3.D-LINK DIR-880L操作設定UI篇

4.D-LINK DIR-880L頻寬速度測試篇
﹂>D-LINK DIR-880L穿透力 水平測試
﹂>D-LINK DIR-880L穿透力 垂直測試
﹂>對外無線連線速度測試
﹂>網內頻寬速度測試

5.SharePort分享功能篇
6.mydlink雲端功能篇
7.心得篇

1


▼今天的主角D-Link DIR-880L 雙頻 AC1900 Gigabit無線路由器，還有配角D-Link DWA-182 雙頻AC1200 USB無線網路卡!


▼打開盒蓋後，映入眼簾的就是白色機體的DIR-880L，原廠文件、安裝手冊及保固卡。


▼值得一提的就是，D-LINK原廠的貼心作法，在機體上面有張小貼紙，還有張無線網路設定的資訊卡，上頭記錄了DIR-880L設定方式跟名稱密碼，以及預設的無線登錄密碼，方便使用者可以快速的進行初始設定，免去翻查手冊查詢!!


▼拿開主機後，在底層可見到附上有三根可拆天線、CAT 5E網路線、固定螺絲以及100-240V的變壓器。


▼可拆換接頭的變壓器，提供全球通用電壓100-240V規格，上面密密麻麻的認証安規標識，從這個小細節就可以知道大廠對安全的重視，絕非一般便宜貨所能及!!


▼再從這條配付的網路線上，筆者又看到D-LINK的用心，有方便好壓的快拆RJ-45接頭+CAT.5E Giga級的八芯網路線+扁式線體，可見D-LINK原廠對這台DIR-880L下了重本，連這個小細節也不妥協!!



▼D-Link DIR-880L 連續側邊外觀造型，飛簷式弧度設計，除了增加可散熱面積，更顯典雅氣質!


▼三角形排列的大型散熱面積底座，提供DIR-880L良好散熱基礎。

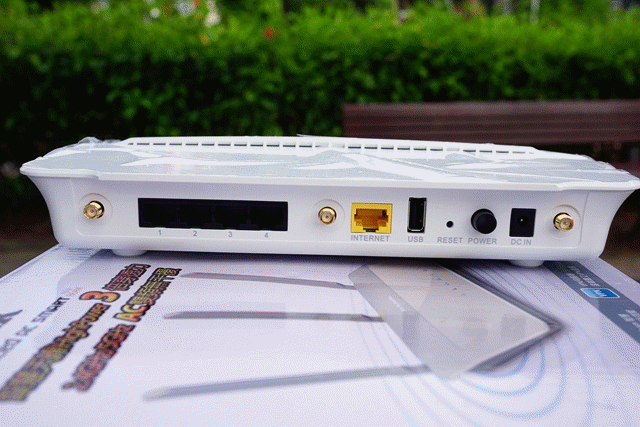

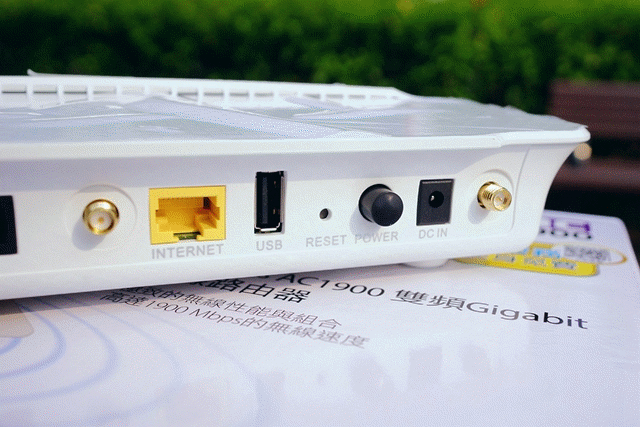

▼D-Link DIR-880L 主要接口按鍵設計都在背後。


▼除了3個天線接孔外，像是電源開關，重置鍵，USB2.0的接孔，還有連接網路數據機的Internet埠。


▼另外還有一排四埠的Gigabit網路交換器孔。

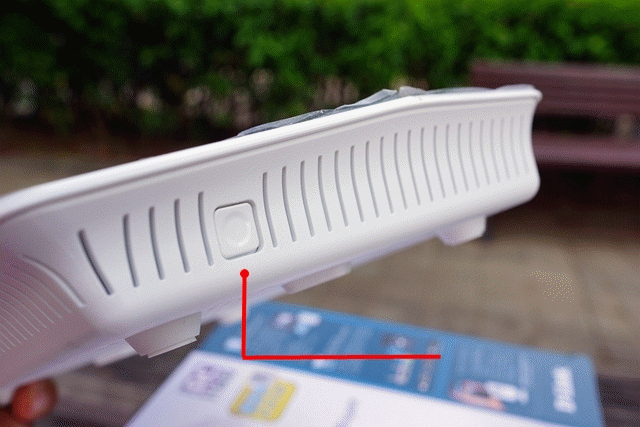

▼在DIR-880L右邊則安排一個獨立的WPS-無線快速連線鍵，設計的位置正方便使用者能容易按摸到。


▼而在DIR-880L的左邊，則有USB 3.0埠，供分享印表機跟儲存裝置使用。


▼DIR-880L的正面，前半部是白色亮面鋼琴烤漆式的設計，而且有相關指示燈號。


▼在DIR-880L正面的後半部，則是採用菱形圖式設計，中間可見長排的散熱孔，視覺上分割出前後視覺感。

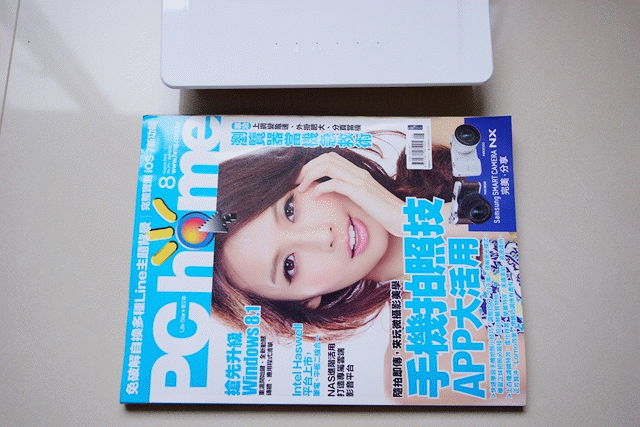

▼第一眼的DIR-880L，你一定會感覺它體積很大，它的正面尺寸足足有20cm X 25cm，大小幾乎就快跟一本A4雜誌這麼大(A4大小21cm X 29.7cm)!!


▼接上三根天線的DIR-880L的樣子。


▼DIR-880L背後的樣子。


1


首先，先來了解一下D-LINK DIR-880L的規格!!
▼DIR-880L規格一覽表:<資料來源:D-LINK官網>

廣域網路介面: •提供一組可與xDSL/Cable 寬頻網路連線之10/100/1000 Mbps Gigabit網路埠 區域網路介面: •提供四埠10/100/1000 Mbps Gigabit乙太網路交換器 網路技術標準 •IEEE 802.3ab •IEEE 802.3u •IEEE 802.3x flow control in full duplex mode •Negotiation •Auto MDI/MDIX 無線網路介面: •2.4GHz - IEEE 802.11b/g/n •5GHz - IEEE 802.11a/n、IEEE 802.11ac draft 無線網路傳輸速率最高可達1900Mbps (11AC(1300Mbps)+11N(600Mbps)) USB 介面: •USB 3.0*1 •USB 2.0*1 WPS (Wi-Fi Protected Setup) 無線安全設定 支援功能: •廣域網路連線支援: -Static IP -Dynamic IP -PPPoE -PPTP -L2TP -DS-Lite •IGMP •NAT acceleration •VPN穿透: -PPTP /L2TP /IPSec •VPN server - L2TP over IPSec •無線加密: -64/128 bits WEP -WPA -WPA2 •QoS: -進階QoS (Advanced Quality of Service (QoS))

•無線安全: -64/128 bits WEP -WPA / WPA2 / WPS •防火牆: -SPI 狀態封包檢察 (Stateful Packet Inspection) -DOS -IP位址過濾(ACL) -One DMZ -Port Forwarding -Port Triggering / Special Applications support •DHCP 伺服器 •DNS Relay •Dynamic DNS(DDNS) •中文化網頁式管理介面 •遠端管理 •支援UPnP 網路協定 •支援訪客網路 •Advanced AC Beamforming •Advanced QoS •VPN server – L2TP over IPsec •Bridge mode •支援IPv6/IPv4 •dlna認證多媒體伺服器 •USB 介面: USB 3.0*1. USB2.0*1 -mydlink SharePort App 多媒體檔案分享 -SharePort Web Access -SharePort Plus技術分享印表機或外接儲存裝置 •mydlink雲端服務: -檢視線上使用者狀態 -即時查看使用者歷史瀏覽紀錄 -輕鬆封鎖使用者 -發送訊息 - 新使用者加入/駭客入侵 -韌體更新通知 •簡易安裝: -創新單頁圖形化一步安裝 -提供Android/iPhone QRS 免費無線路由器設定APP

[特色:3X3MIMO極速 1900Mbps 無線傳輸速度]
▼DIR-880L採用最新 802.11ac 無線傳輸技術標準規格，3x3 MIMO(三個發射天線與三個接收天線)，在2.4GHz頻率下最高傳輸速度可達900Mbps，而在5GHz頻率下傳輸速度更可達1300Mbps，同步雙頻傳輸下，可達1900Mbps，堪稱目前無線分享器中的最快速機皇!


[特色:配置BROADCOM 雙晶片]

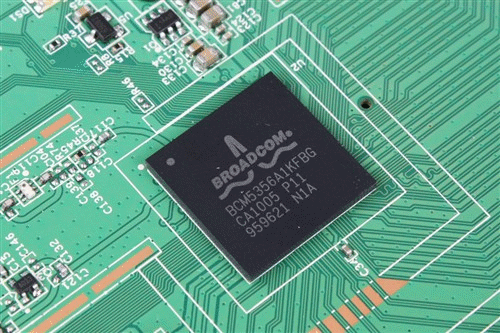

▼DIR-880L配置BROADCOM 雙核800MHz CPU處理器，提供更快速的效能。


[特色:進階Advanced AC SmartBeam 智慧天線技術]
▼DIR-880L採用了D-Link 最新的進階Advanced AC SmartBeam 智慧天線技術，會根據你的位置自動調整無線訊號的方向和功率，增強無線訊號，讓傳輸速率最高可提升70%，讓DIR-880L的傳輸速度更快，範圍更廣!


▼進階Advanced AC SmartBeam 智慧天線技術，讓DIR-880L擁有更好的穿透力!


[特色:支援Jumbo Frame技術]

▼DIR-880L支援Jumbo Frame巨型封包傳送技術，採用Jumbo Frame能夠令Gigabit千兆乙太網性能充分發揮，使數據傳輸效率提高50%～100%。乙太網標準的最大封包長度為1518字節，而Jumbo Frame的長度可以從9000字節～64000字節不等。


1


[特色:清爽風格的版面配色]

▼首先，進到DIR-880L的設定畫面後，你一定會發現跟D-LINK常用的配色風格有迥然不同，新版UI版面的配色，更顯清爽無壓迫感!


▼常見的D-LINK舊版UI設定畫面，顏色以黑橘色調為主，讓人覺得畫面壓迫感較重。


[特色:智慧精靈引導設定]
▼對於大部分使用者來說，設定無線分享器是件難事，DIR-880L仍保留D-LINK慣有的智慧精靈引導設定，只要step by step，一步步跟著畫面引導，輸入相關上網資料，就能設定好DIR-880L的相關功能。


▼跟著智慧精靈引導，你也可以快速設定好DIR-880L無線分享功能，十分簡單明瞭!



[特色:圖形化直覺式設定]
▼DIR-880L的設定畫面，部分採用圖形化設定，省去艱深文字說明，讓人一目了然，清楚易懂!


▼圖形化的使用者管理介面，操作更直覺更方便。

[特色:直覺式拖拉設定]

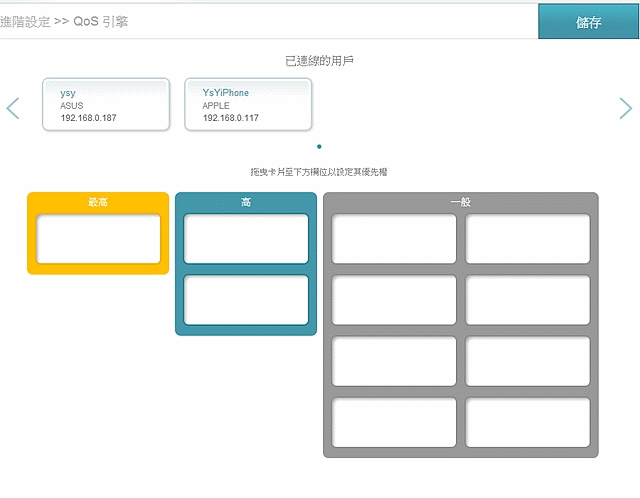

▼DIR-880L的設定畫面，讓使用者輕鬆點選滑鼠，直覺式拖拉就能完成設定，免去Keyin的麻煩!


[特色:雲端更新韌體]

▼這個功能看似簡單，但是卻有極大方便，以往更新韌體，需要連線到官網，然後搜尋相對應機型的韌體程式，下載後，才能上傳至路由器上更新。

▼但現在只要一鍵就能搞定，不僅自動幫你上網搜尋最新韌體，下載到更新，一氣呵成，相當方便!


[特色:簡易清楚分類的下拉式選單]

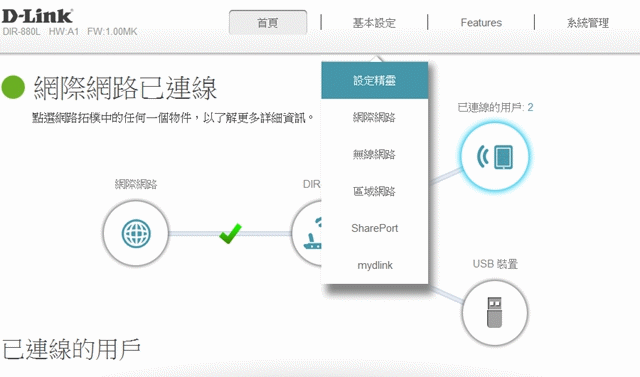

▼DIR-880L的選單分類也很清楚簡易明瞭，主要功能只分兩類，一個是基本設定，一個就是進階Features功能，一般使用者，只需進基本設定選單，就能搞定上網跟無線分享的所有功能，十分清楚。


[特色:支援行動裝置設定的QRS MOBILE]
現在是資訊行動時代，智慧行動裝置幾乎人手一機，因此D-LINK也推出行動APP-QRS MOBILE，讓使用者透過智慧手機或平板，就能對DIR-880L(只要是D-LINK產品皆可)進行基本設定，十分方便!!

▼"QRS MOBILE"有APPLE跟ANDROID版本，使用者可以至store下載，這是免費的喔!


▼"QRS MOBILE"是step by step安裝方式，一步一步引導使用者設定，使用者只要依序填入相關上網帳號資料，無線名稱及密碼，就能輕鬆設定好DIR-880L的上網跟無線更能，非常方便跟快速!!



1


你心目中理想的無線分享器需要具備甚麼樣的必備功能呢?傳輸速度快?還是訊號穿透力強的??

我想很多人買了無線分享器後，才發現雖然主打無線速度很快，但是訊號的穿透力卻很差，往往隔了片水泥牆後，訊號就大幅衰減，訊號衰減連帶上網速度也打了折扣
D-LINK DIR-880L，有先進的Advanced AC Smartbeam智慧傳輸技術，訊號傳輸範圍更廣，D-LINK原廠智慧天線HighPower更提供比以往多3倍的穿透力，到底D-LINK DIR-880L的穿透力實際表現如何?筆者就來個簡單測試。

1

D-LINK DIR-880L穿透力水平測試

▼這次測試的主角:DIR-880L+LG G2+小筆電搭配DWA-182USB無線網卡。


▼在LG G2上，是以這套Wi-Fi分析儀軟體來執行訊號測試


▼而在筆電上，筆者是以Xirrus Wi-Fi Inspector來進行訊號測試

■ [寫在測試的前頭]

1.測試的結果是以訊號強度dBm表示，dBm是一個負數值，所以數字越大訊號就越強，通常無線基地台的訊號，如果介於-40~-60之間，表示訊號優良，-60~-80之間，表示訊號中等，至於-80 ~ -100，表示訊號微弱。 2.筆者測試的隔間牆是一般紅磚牆，厚度約為12公分左右。 3.由於影響穿透力的因素非常多，加上筆者只用一般工具，非專業工具測試，所以測試結果僅供參考，不能代表DIR-880L的實際效果。

■ 水平穿透力測試--間隔一道牆

▼第一個測試地點在浴室，此時和DIR-880L間隔一道牆。


▼在LG G2上的Wi-Fi分析儀上可以看出，在2.4GHz下，D-LINK DIR-880L的訊號非常好，達到優良等級。


▼在5Ghz頻率下，訊號強度約莫在-40至-50dBm間遊走。訊號強度非常好


▼而在Xirrus Wi-Fi Inspector軟體偵測中，5GHz頻率下的訊號也是-40至-50dBm間，訊號非常好!


▼2.4GHz頻率下的訊號跟5GHz一樣穩定，訊號表現皆是優良。

■ 水平穿透力測試--間隔二道牆

▼接下來在測試地點在第二間臥室，此時和DIR-880L間隔二道牆。


▼在LG G2上的Wi-Fi分析儀上可以看出，在2.4GHz頻率下，D-LINK DIR-880L的訊號仍舊非常好，訊號強度仍接近最優良等級。


▼但在5Ghz頻率下，訊號強度就衰退約莫在-70dBm間遊走。訊號強度中上。


▼而在筆電上的測試軟體Xirrus Wi-Fi Inspector，可以看出在2.4GHz頻率下，訊號強度跟手機測試軟體所測得數值幾乎一樣，也在-40~-50dBm之間游走!


▼但在5GHz頻率下，Xirrus Wi-Fi Inspector測得的數值就比較優良一點，約在-50dBm上下。


▼從電腦連線數度可以粗略得知，此時5GHz頻率連線速度約為650Mbps，而2.4GHz頻率連線速度約為144.5Mbps。

■ 水平穿透力測試--間隔三道牆

▼最後測試地點在第三間臥室，此時和DIR-880L間隔三道牆。


▼在LG G2上的Wi-Fi分析儀上可以看出，在2.4GHz頻率下，D-LINK DIR-880L的訊號仍舊非常好，訊號強度仍接近優良等級。


▼但在5Ghz頻率下，訊號強度就衰退約莫在-70 ~ -80dBm間遊走。訊號強度中下。



▼同樣在筆電上的測試軟體Xirrus Wi-Fi Inspector，可以看出在5GHz頻率下，訊號強度是在-60~-70dBm之間游走，跟手機軟體測得數值差不多。

▼不過在2.4GHz頻率下，Xirrus Wi-Fi Inspector測得的數值是-60 ~ -70dBm，這點就跟手機上測得的數值有點差距了!



▼在從電腦連線數度可以粗略得知，此時5GHz頻率連線速度降為325Mbps，而2.4GHz頻率連線速度約為130Mbps。

SPEEDTEST 測試

測試環境:D-LINK DIR880L 5Ghz + NB with DLINK DWA-182

▼無遮蔽(隔間)時


▼隔第一道磚牆


▼隔第二道磚牆


▼隔第三道磚牆


總結，水平穿透力不錯~~
1

D-LINK DIR-880L穿透力垂直測試

■ [寫在測試的前頭]

1.筆者所在是大廈建築，樓跟樓層間厚度約為20-25公分左右，樓層是水泥+鋼筋構成。 2.由於影響穿透力的因素非常多，加上筆者只用一般工具，非專業工具測試，所以測試結果僅供參考，不能代表DIR-880L的實際效果。

▼筆者家位在13樓，所以D-LINK DIR-880L測試點是放在13樓。

▼接下來往上來到14樓。



▼在LG G2上的Wi-Fi分析儀上可以看出，在5GHz頻率下，D-LINK DIR-880L的訊號，就已經衰退快至-80dBm，訊號強度偏中下。


▼而在2.4GHz頻率下，D-LINK DIR-880L的訊號非常好，訊號強度仍接近優良等級。


▼接下來，再往上一層走~~~


▼在2.4GHz頻率下，D-LINK DIR-880L的訊號已大幅衰退，瀕臨無訊號階段。


▼而在5GHz頻率下，D-LINK DIR-880L的訊號就已經躺平，無訊號。



1

■ 對外無線連線速度測試

▼D-LINK DIR-880L 採用802.11ac最新的無線Wi-Fi技術，其雙頻傳輸最快可高達1900Mbps的速度!!


▼在電腦的網路卡資訊上，可以見到2.4GHz頻率下，D-LINK DWA-182無線速度可達144.5Mbps!!


▼而在5GHz頻率下，其速度更可達867Mbps，這個幾乎已達到DWA-182無線網卡， 原廠所稱的最快速度了!


▼接下來筆者run了speedtest，來了解一下對外網路連線速度，筆者申請的是中華電信光纖100/40上網速度，在5GHz和在2.4GHz跑出的網路速度大致一樣。


1

■ 網內頻寬速度測試

[5GHz無線頻寬傳輸速度測試]

▼透過IxChariot測試軟體，在5GHz頻率下，D-LINK DIR-880L + DWA-182其throughput數值最大可達80Mbps!!

Throughput

Group/ Pair	Average (Mbps)	Minimum (Mbps)	Maximum (Mbps)	Throughput 95% Confidence Interval	Measured Time (secs)	Relative Precision
All Pairs	48.321	3.587	80.001
Pair 1	50.820	3.587	80.001	2.018	15.742	3.970
Totals:	48.321	3.587	80.001

▼在iperf頻寬測試軟體下，頻寬速度約莫在20-22MBytes(160Mbps-176Mbps)



▼透過兩台電腦間傳輸檔案，測得傳輸速度也約在25-30MB/s 遊走!


[2.4GHz無線頻寬傳輸速度測試]

▼透過IxChariot測試軟體，在2.4GHz頻率下，D-LINK DIR-880L + DWA-182其throughput數值最大是30Mbps上下!!

Throughput

Group/ Pair	Average (Mbps)	Minimum (Mbps)	Maximum (Mbps)	Throughput 95% Confidence Interval	Measured Time (secs)	Relative Precision
All Pairs	19.530	1.389	30.770
Pair 1	20.050	1.389	30.770	0.978	39.900	4.877
Totals:	19.530	1.389	30.770

▼在iperf頻寬測試軟體下，頻寬速度約莫在6MBytes(48Mbps)上下。



▼透過兩台電腦間傳輸檔案，測得傳輸速度也約在14MB/s 遊走!


[GIGABIT有線網路頻寬傳輸速度測試]
▼D-LINK DIR-880L在有線網路部分，提供一排四埠的Gigabit網路交換器孔，提供1Gbps網路速度的傳輸。


▼準備CAT.5E或CAT.6的網路線，當然網卡也要Gigabit等級，接上DIR-880L後，網路速度就能從100Mbps飆升至1Gbps，享受十倍快的飆網速度!


▼透過兩台電腦間傳輸檔案，測得傳輸速度約在110MB/s。


[Jumbo Frame巨型封包傳輸速度測試]

▼DIR-880L支援Jumbo Frame巨型封包傳送技術，採用Jumbo Frame能夠令Gigabit千兆乙太網性能充分發揮，使數據傳輸效率提高50%～100%。乙太網標準的最大封包長度為1518字節，而Jumbo Frame的長度可以從9000字節～64000字節不等。


▼在偵測到有支援Jumbo Frame技術規格的HUB後，在電腦網路卡進階設定中，就能啟動Jumbo Frame的功能!!


▼透過兩台電腦間傳輸檔案，原本Gigabit的傳輸速度約在110MB/s，在啟動Jumbo Frame後，最快可達134MB/s，可增加約20%的傳輸速度。


▼不過，這加速度始終無法維持太久，最後幾乎還是落在116MB/s左右，但還是比原本110MB/s快一點!!


1


D-LINK DIR-880L提供USB 2.0跟USB 3.0連接埠，可以讓使用者分享印表機，或是儲存裝置上的資料，透過DIR-880L，就能讓每個上線的使用者分享資源跟資料了。

▼在DIR-880L的基本設定中，有個SHAREPORT功能選項，在此打開SHAREPORT功能後，就能讓使用者分享USB埠上的資源。


▼SHAREPORT的資源分享，使用上非常方便，不用下載任何軟體，只要打開瀏覽器，網址列上輸入"http://shareport.local/"就能登入使用畫面，輸入帳號密碼，就可以登錄使用。


▼進入SHAREPORT的資源分享功能，你可以快速瀏覽USB上的資料，DIR-880L會將資料主要分成四個部分，音樂，文件，相片跟影音檔，方便使用者快速選取你要找的資料。


▼點選音樂分類,DIR-880L就能幫你排列目前USB儲存上的音樂檔案。


▼點選影音分類，USB儲存上的影音檔也能幫你整理出來。


▼另外它也有檔案總管模式，讓你搜尋整個USB儲存上的所有檔案資料。


▼當然，D-LINK也不會忘記行動裝置的使用者，不管APPLE還是ANDROID用戶，都能下載Mydlink SharePort APP，讓你在行動裝置上，同樣可以使用SharePort這個方便的功能。


▼安裝好軟體，搜尋到DIR-880L，輸入登入的帳號密碼，就能連結上DIR-880L的SharePort功能。



▼登入後的功能，跟電腦版上的功能是一樣的，在此筆者就不多加描述了。



1


D-LINK DIR-880L裡面內建有最新的mydlink雲端服務功能，讓使用者可以從遠端控制監控雲路由。

▼使用者可以透過瀏覽器，輸入網址"http://tw.mydlink.com"就能連線到mydlink雲端網站。

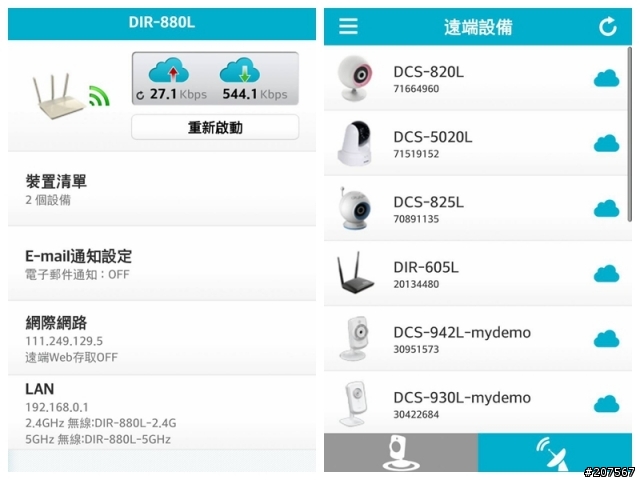

▼或是下載行動裝置APP，就能輕鬆得知你的DLINK裝置的訊息。


▼透過mydlink雲路由雲端服務功能，使用者可以馬上了解，目前使用者連線及瀏覽資訊，甚至你所安裝的監控鏡頭的內容，讓你即時掌握監視畫面


▼另外，使用者也可將韌體升級通知、使用者活動及威脅入侵警示等資訊，透過Email即時將訊息發送給你，讓你快速掌握目前雲路由相關裝置的安全狀態。



1


在這近兩個多禮拜的試用時間，筆者對DIR-880L感到十分滿意，設計造型時尚典雅，產品配件用料更是可見原廠的用心，尤其在本質上，無線傳輸的速度跟穿透力，更可讓人體會到D-LINK DIR-880L雙頻機皇的威力。

當然，周邊附加的功能更顯實用跟方便，如:USB SHAREPORT的分享，可以讓使用者更方便有效率的進行資源分享跟整合，還有mydlink雲端服務，讓人隨時隨地都能輕鬆掌握家中設備的狀態跟安全，另外更令人覺得不錯的就是，D-LINK原廠在行動裝置APP軟體上的研發跟投入，實實在在抓住行動裝置的潮流，也讓使用者更能享受行動平台上D-LINK更好的服務。

不過，機皇的地位向來就不是平價的代名詞，也許筆者只是個平凡的小"魯蛇"，因此這動輒7-8000塊的價位實在讓我不敢去奢想太多，只能期待有天價位能夠更親民點，讓大家都能輕鬆入手。
