關於N16 刷TOMATO valn區網問題

各位前輩好~小弟有些問題想請教各位前輩

問題是這樣。之前因為要分離MOD而刷了Tomato 正體中文版 1.28 by shibby 這版本

又因為PORT不足所以增加了VLAN,並做了一些設定以下是VLAN的設定




但在原本還在原廠設定時,區網可以互連,但刷完增加vlan後區網變的看的到連不進

會出現沒有權限的警告。也上網去修改系統機碼,依舊無效~

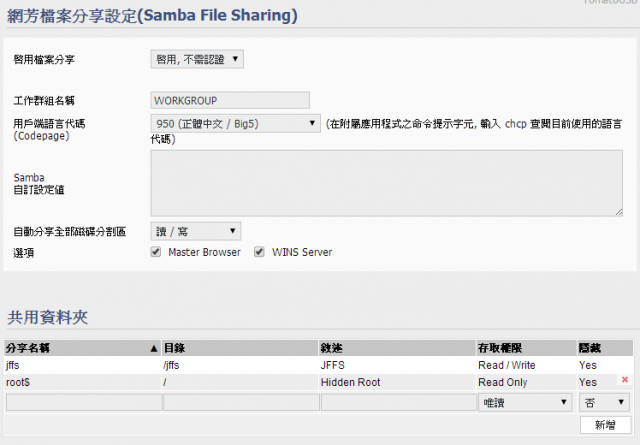

爬文後跟著tomato網芳文章,設定一樣,但依舊進不去。以下是設定



區網依舊是ping不到,但在網芳可以看到對方電腦

目前無法確定到底是n16問題還是電腦問題

小弟在這方面資歷尚淺,想請問前輩們問題所在~

區網電腦都是xp sp3系統 還有一台海美迪的影音播放器(播放器會出現登入網域訊息,不過沒設定帳密!!)。

題外:海美迪播放器,之前有時網路重設後(沒更動設定),就可以進去讀取,但有時又不行.........


如有需要更多資訊,小弟會盡量補齊,先行感謝大家。

starboxs wrote:
各位前輩好~小弟有些...(恕刪)

依您的設定切完vlan後您的Port3/Port4就與WAN合流,不再與Lan(br0)做任何往來.
所以接在Port3/Port4的裝置當然沒有在您的RT-N16區域網路內.

所以您要海美迪的影音播放器在網域內,您只要將Port3還原回Lan(br0)的位址即可.
這樣Port1/Port2/Port3則都在RT-N16的區網內,只有Port4分開.
gfx wrote:
依您的設定切完vla...(恕刪)


感謝gfx大大回答~


小弟因為家裡有5台機器接區域網路包括4台電腦+1台影音播放(海美迪)

所以在port 1 後面增加一台vlan接這5台,簡單說目前port 2、3是閒置的

而 prot4 是使用MOD 這方面沒問題。


但在VLAN後面5台機器,都無法互PING~

詭異的事,無線網路居然可以跟這5台機器互PING當然網芳也是可用的...(小弟這邊完全想破頭了= =)


小弟尚資淺需要學習,如有接法錯誤請嚴厲指教~


starboxs wrote:
小弟因為家裡有5台機器接區域網路包括4台電腦+1台影音播放(海美迪)
所以在port 1 後面增加一台vlan接這5台

我不太懂您的解釋,vlan單指port4切給mod.
port1~3不算在被切開的vlan內吧..

即便4台電腦+1台影音播放都接在port1 ,
那也應該是指port1後面接一台5埠switch(交換器),裝置都則都接在switch上.

希望我的理解沒有問題..
gfx前輩 您的理解是沒錯的。

Port 1 後面有接台交換器,連結五台機器~

Port 4 就給MOD用~


我從N16上可以PING的到各機器,不過電腦對電腦就PING不到了~

starboxs wrote:
gfx前輩 您的理解...(恕刪)

您可以直接做測試,直接拿這台Router取代switch.
WAN接不接線不重要,反正您只是要測試Router做了vlan切割後,對icmp有無影響.

理論vlan若對icmp有影響,那接在port1~3的3台電腦也應該是互ping不到的;
但假若接在router即正常,只有接在switch才不能ping...
那這隻魔鬼則就在switch上,您得思量到底原因為何?

另外無線網路WLAN 是和LAN(br0)綁在一起,所以無線網路與Port1~3是互通的.
若需要,您也可以改定義


若是將wlan用vlan切開,這樣您的無線網路就變成小烏龜的延伸,而非Router.
gfx前輩 正如您所說 我把兩台電腦接上router port 1 2 後可成功PING

但回覆接switch後,就無法了。

這是否意味問題出在switch上呢?


防火牆的 icmp 也打勾了

目前想從指令下去打開全部ICMP功能,這樣有效嗎?



不過小弟不才,不知道這系統指令>防火牆 是否就是輸入的地方 ((汗


順便PO一下switch裝備,小弟其實不確定她是switch 或是HUB .....((更汗


starboxs wrote:
正如您所說 我把兩台電腦接上router port 1 2 後可成功PING
但回覆接switch後,就無法了。
這是否意味問題出在switch上呢?

是的,一定是!!
不知道這系統指令>防火牆 是否就是輸入的地方

不是,那是下linux命令的地方.
首先您要懂linux命令才行,就好像在"windows命令提示字元"視窗下文字命令.

Tomato有關ICMP的,據我知只有:

預設是OFF ,禁止外網ping您分享器的真實ip ,這是很一般的分享器功能.
但它沒有強大到對內進行ICMP封鎖.

從您的圖片見來應該就只是switch .
但看起來好像很專業,應該是俱防火牆功能的switch.
您要不要查察您的switch說明書,看怎麼進switch內部設定.

簡單說明switch(交換器)和hub(集線器)的差別:
switch是將資料從portA傳到portB ;
hub則是portA傳入,然後portB~portN都接收得到(看hub有幾埠)

所以switch "只"將資料正確傳給另一port的電腦;
hub則分享資料給其它port所有的電腦.
switch不會平均頻寬,但hub會~

不過早已許多人將switch誤認為hub ,反正您知道形容亦可.

就好像分享器 與路由器的差別:
分享器可以和internet連結,路由器不可以,但更多人認為是差不多的東西.
gfx前輩

那台switch 約600元而已 一般宿網分接用那種 買來只有機器 電源 我想它應該沒啥功能才對((汗


剛看了鳥哥的ICMP設定,在N16裡開啟ICMP服務也沒用

看來小弟能力不足,不然就是同一個PORT輸出入 沒辦法ICMP吧..



讓文掌看起來完整點,補上簡易架構圖。
看來小弟能力不足,不然就是同一個PORT輸出入 沒辦法ICMP吧.

把RT-N16與Switch連接的網路線拔開,Switch就與RT-N16斷開了.
您先將接Switch的任意兩台電腦設定手動ip ,再進行互ping試試!

假若ping不通,則一樣是switch的問題;
若是ping有回應,您再對RT-N16進行研究討論.
