[開箱] UBiQUiTi UniFi AP AC (UAP-AC) 初使用

由於M01有不少網友有安裝這家的無線AP 且用過都說很棒 所以就自己買一個啦~

因為本身有使用到AC網路 因此就買了UAP-AC的規格
23號下訂 沒想到今天就到了 因此先開箱

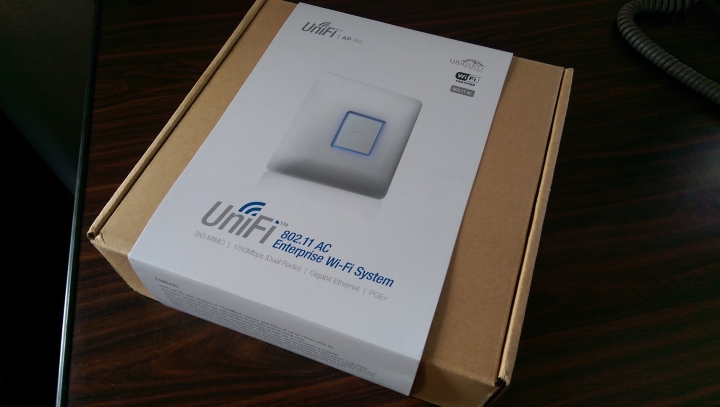

雖然是企業級WIFI 不過這外盒看起來還真是簡單
並且上面標註是AC等級 且是3X3 MIMO天線 總共有450+1300M的最高連線速度

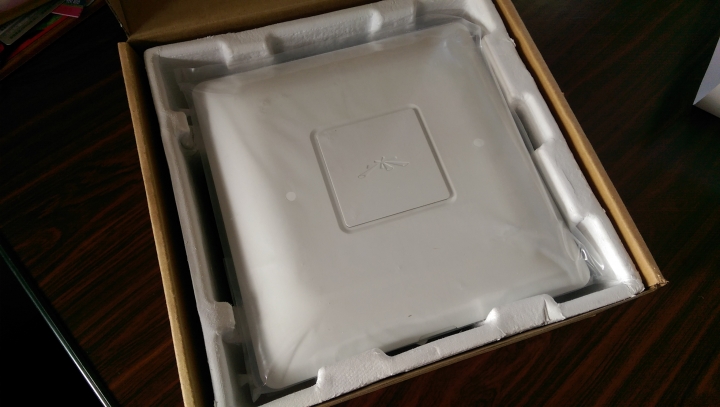

打開直接就露出本體了~
說真的 會買它除了因為想試試看他的能力外 也是因為它的外型
色彩看起來很簡約 但設計和摸起來還滿有質感的

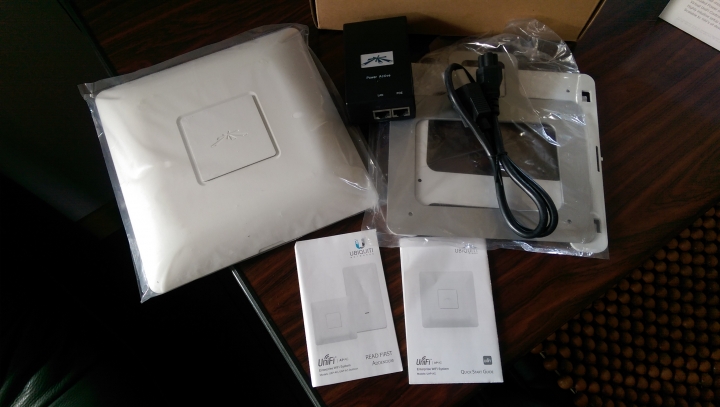

除了本體 還有內附說明書、支架、螺絲包、電線及PoE供電器


不多說 直接來安裝~

安裝過程其實還滿容易的 只要天花板是那種架起來的 而不是鋼筋水泥的話 都很好上
只要將其中一塊天花板拿下來 然後把支架鎖上就可以了
如果是要放牆壁的話就比較麻煩點 需要先鑽洞後再把膨脹螺絲打進去並鎖緊
好在都還滿方便的

如果用天花板的話 還可以順便在一個點上開一個能夠讓網路線穿過去的洞 並接上就可以了
不過有一點要注意的是 建議先將網路線專過並接上AP 然後再將AP裝上支架
因為當AP裝上支架後會扣得非常緊 需要用不小的力氣才可以拿下來

好了之後 再到源頭端 把AP的網路線接上PoE供電器 就能使用了

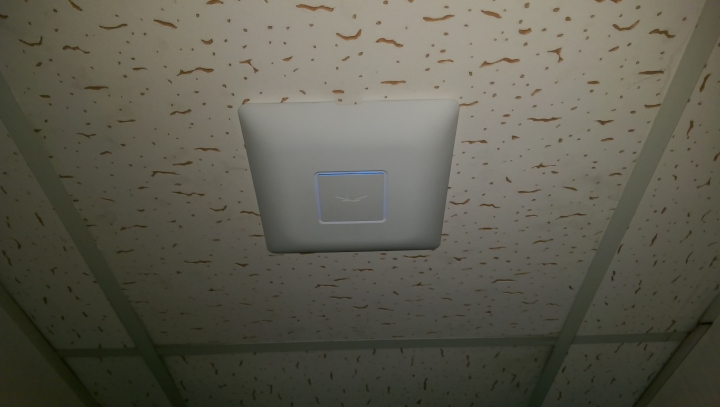

以下是安裝後的成果



啟動電源 上機後 在電腦上安裝Java以及UniFi Controller

一開始會先要你設定WIFI的名稱與密碼 還有這個Controller群組的Admin帳密
設定完成後就會進到主畫面

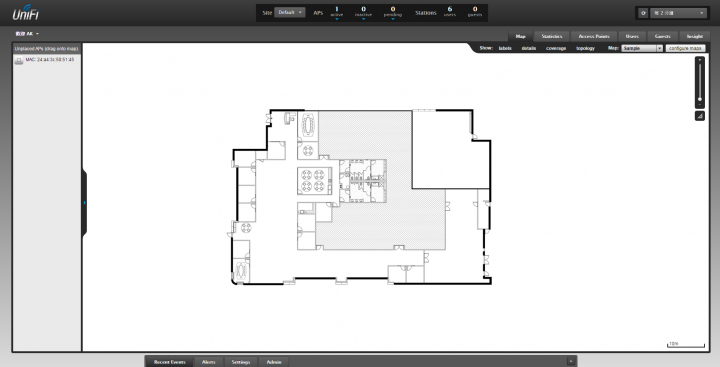

主畫面會是一張類似平面圖的圖案 如果您家有平面圖的話 可以上傳
上傳後把AP所放的位置標示出來 就會顯示出AP大約的訊號範圍
不過因為我沒有 所以就跳過
Statistics是可以看AP使用的統計圖表 但只有裝很多台AP才會有比較多的資訊 我只有一台 因此跳過
>
再來是到了AP設定的部分 這邊先跟各位講一個觀念
UnFi AP本身是以群組的方式下去設定
也就是說 當你改一個群組的設定後 所有在該群組的AP都會套用設定
這些設定可能包含WIFI名稱 WIFI密碼 頻道 流量等

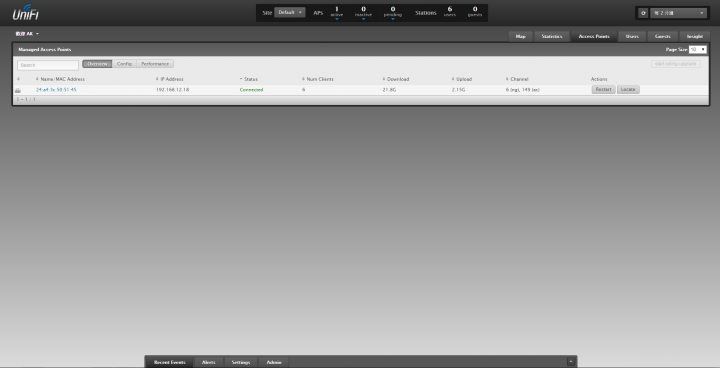

而這個就是顯示這個群組中的AP狀態 看起來好像很空 沒什麼東西

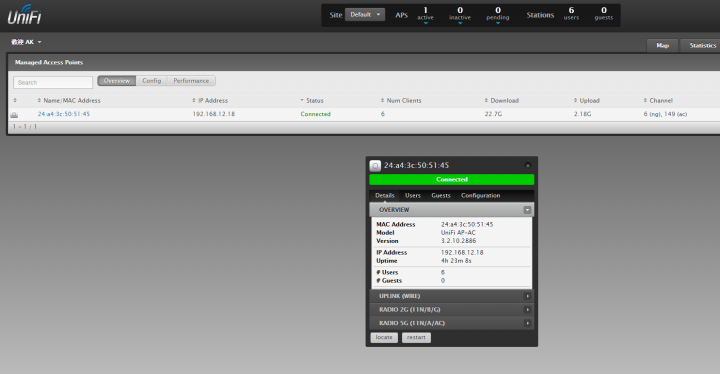

不過只要點擊AP的MAC位址 就會出現該AP的設定了


AP狀態可以看的資訊很多 包含網路速度 流量 使用者連線資訊等

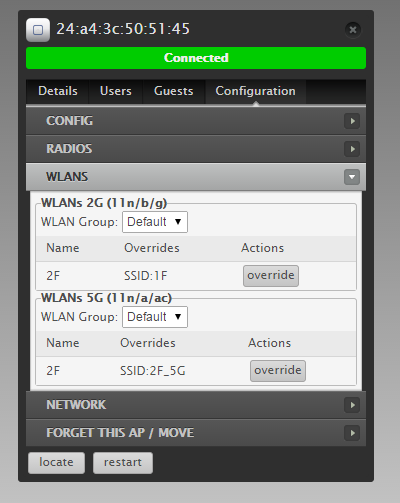

當然 也少不了個別的設定啦~

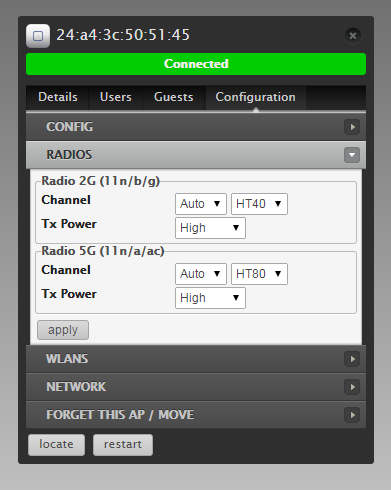

除了SSID可以針對無線頻道區隔而分開群組的設定外
還可以針對WIFI的頻道 強度 頻寬下去調整
以WIFI訊號調整的功能來說算是不錯

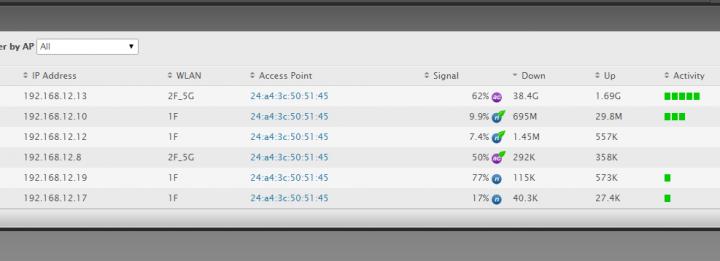

最後是使用者清單 透過這個清單可以看到連線的SSID 活動率 訊號強度等資訊
以WIFI狀態資訊來說算是滿強大的 可以依狀態來針對使用者進行部分管控
唯一的小缺點是更新速度不夠快 而且他是做整體的那種更新
雖然更新速度可以調整到2秒 但因為是做整體狀態更新
也就是說你要設定參數時就得放慢更新速度 否則還沒套用 剛設定好的又被蓋掉了


OK 初步大約是這樣 下一樓會開始針對AP進行速度上的測試
OK 再來就是測試速度了 這邊先說明一下環境

家理本身的隔間是使用隔板而非水泥 AP是安裝在2F天花板 在整間屋子的中央位置
會測試1F的連線品質 樓板的結構為鋼板+水泥+木板結構 整個厚度大約是20~25公分左右
這個厚度還不包含1F的天花板夾層

測試裝置則是HTC One M8以及換成BCM94532+黑蘋果系統的BRIX
並且對外網路是中華60/20M

首先先測試在AP底下的訊號強度以及測量的速度
這個部分因為要測試樓層傳輸 因此會以2.4G的訊號為主
5G的部分會慢點測試

首先是在AP下測試


訊號跟速度上都OK

再來是距離AP大約10m的距離
由於AP是放在走道 兩邊都有隔間 多少會影響一些訊號



最後是在1F 位於AP的正下方測試



在測試的時候發現到這台AP的特殊之處

當我移動到1F時 馬上直接測試 一開始所得到的速度 不論上下傳都不到10M
但過了大約20~30秒再測試一次 下載來到了50M的水準 但上傳依然只有10M左右

之所以會有這樣的差異 原因是這個AP會追蹤訊號的位置
有點像是半指向性天線 當AP正確地抓到裝置所在位置後 便會將該角度的發送訊號增強
只要一定點 讓AP抓到準確位置後 在下載方面的穩定性就會好很多

但這也證明了一件事情 從下載有變快 上傳沒變的現象可以看出 AP並非訊號強就好
因為網路是「雙向」的 從這邊就可以證明 如果手機/平板沒有足夠的能力將訊號打回到AP
那麼網路原則上還是斷的 因此各位可別再認為AP牆就能解決一切問題囉~


手機的5G訊號測試 可能要明天
不過我已經有先測試AP的傳輸穩定性

測試方法:讓BRIX連AC 並且開BT
通常一般的無線AP可能都沒辦法一次承受太龐大的連線數而導致當機
不只無線AP會如此 就連無線網卡也會
因此就在黑蘋果上跑BT測試AP穩定


下載45GB的檔案 還是保有很穩定的無線狀態
且測試過程中 AC連結速度都一直維持在585M

這個狀態 就連把檔案傳到NAS上也是差不多的速度
不過區網傳檔這邊 由於Mac本身並不會顯示傳檔速度 只會顯示進度跟剩餘時間
所以這部分還是得另外拿Windows的筆電來測才行 但也是明天的事情了...

測試到這邊先告一段落 老實說 這台AP還滿讓我驚豔的
看來我的C7也準備可以收了
UniFi Controller因為是走Java,在Mac OS X上也是,如果Controller開著,也可以使用Hotspot

UAP-AC暫時沒支援Zero-Handoff

Mason.Lyu wrote:
UniFi Controller...(恕刪)

我在猜沒辦法Zero-handoff會不會是因為802.11ac的問題
但我稍微看了一下 好像可以做Non-ZH Roaming?
只是帶有一些延遲問題
剛剛又測試了AC網路的內網傳輸
只用iperf來測試

分別在筆電以及桌電之間做交換測試
筆電用的AC網卡為Intel 7260AC

另外測試的參數為
iperf -w 256k -l 64k -t 60 -i 5
(有用過iperf的人應該都知道參數為何)

首先是桌電連筆電


然後是筆電連桌電


測試的時候 筆電距離AP大約8m 且中間有兩道牆

這個的測試結果還滿不錯的 桌電傳資料到筆電上 就有將近300M的速度
且筆電傳到桌電也有18xM 左右 除了說明UAP-AC本身穩定外
也可得知 UAP-AC在傳送資料到連線端時 傳輸力道與品質都相當不錯

另外還有用筆電來看純藍光的影片
之前用一般的AC無線路由器 多少都會帶有點延遲問題
但用UAP-AC來放的時候 卻沒有半點延遲 就算快轉也是很順
一分錢一分貨!很穩定的持續通電4個月沒重開機過,帶機量20台上下。




AKSN74 wrote:
剛剛又測試了AC網...(恕刪)
mpta wrote:
一分錢一分貨!很穩...(恕刪)

你怎麼把它拆成這副德性

另外 UniFi Controller的平面圖 大大是否知道可以匯入哪幾種格式的圖檔?
原廠說明書有寫 jpg ,gif,png ,裸機不錯看!

LR 中文說明書

https://dl.dropboxusercontent.com/u/67867790/UniFi_AP_AP-LR_User_Guide_V21_3-09-12.pdf

AC 原廠說明書

https://dl.dropboxusercontent.com/u/67867790/UniFi_AP-PRO_AC_UG.pdf







AKSN74 wrote:
你怎麼把它拆成這副...(恕刪)
好久沒更新了

最近無意間上UBNT的官網看 才發現原來Controller已經更新不少版本了
因此就更新了新的Controller介面




介面上跟之前的完全不一樣 設定變直覺外
還加入了其他的UniFi系列的控制項(像USG)

另外 還順帶更新了AP的韌體
可惜的是 目前UAP-AC好像還是沒有Zero-Handoff就是了
在 3.2.10 版中就有Zero-Handoff 支援AC-AP

在4.6.6 版中就有Zero-Handoff 支援AC-AP
