LED小夜燈 -分解大公開

晚上睡覺習慣上有些許的亮光,但又不要太亮,
以前用香精燈,但後來嫌每天要加水很麻煩,
有一天逛街時發現這種LED小夜燈,
強調壽命長、省能源、發熱量低、安全性高,
真是太完美了,再加上造型簡潔美觀大方,
這不就是我夢寐以求的小夜燈嗎!
馬上就把香精登束之高閣,換上這款LED小夜燈,
用了將近10個月,覺得很滿意,
沒想到突然燈光開始閃爍,接著就不亮了,
這就是那號稱壽命50000小時以上的小夜燈嗎?
我一天開10小時,300天也不過3000小時,
怎麼差那麼多,決定把它分解研究看看。

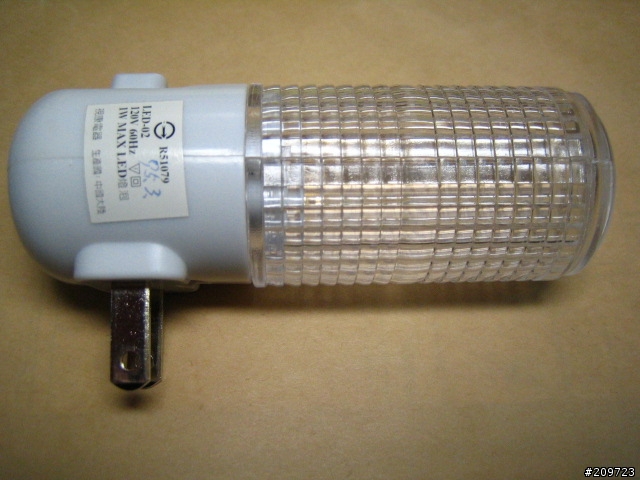

外觀

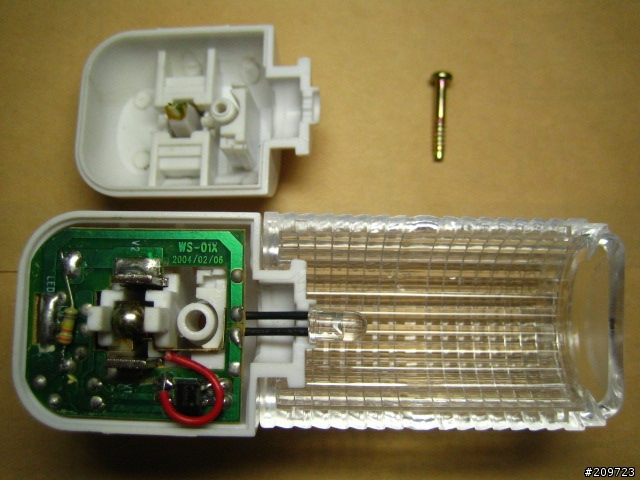

卸下螺絲後,再將透明塑膠外殼扳開的樣子

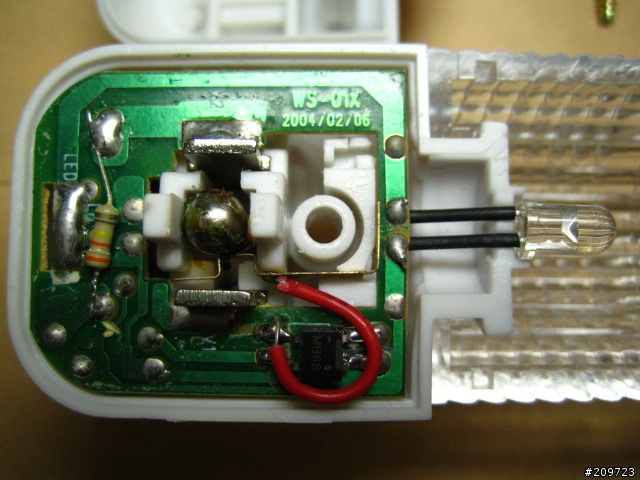

中間的彈珠用來控制旁邊的簧片連接電源插頭,很有巧思的一種構造

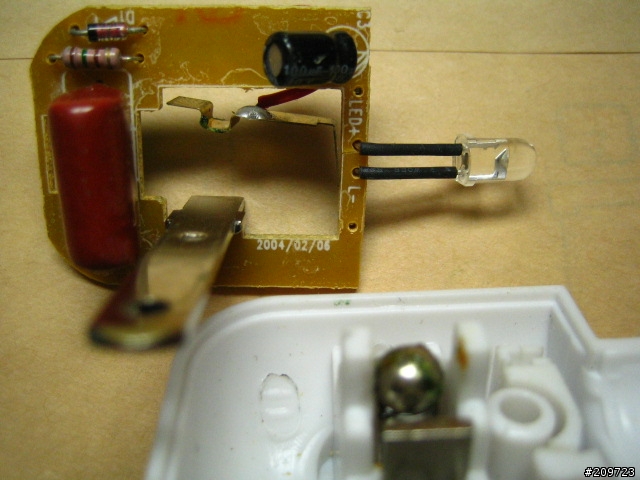

將整個電路板拔起來看看背部的零件

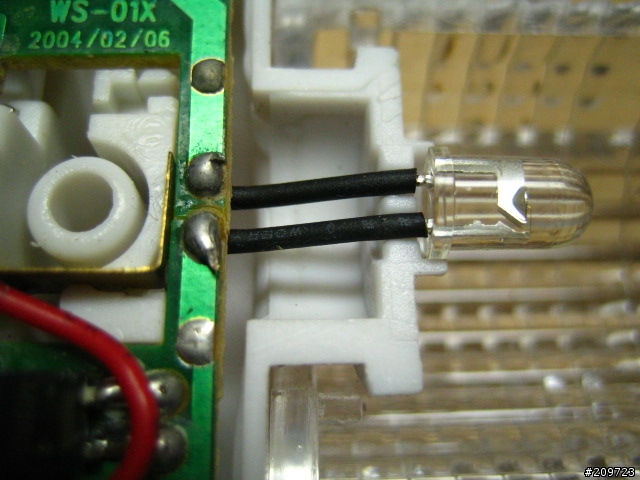

LED燈近拍

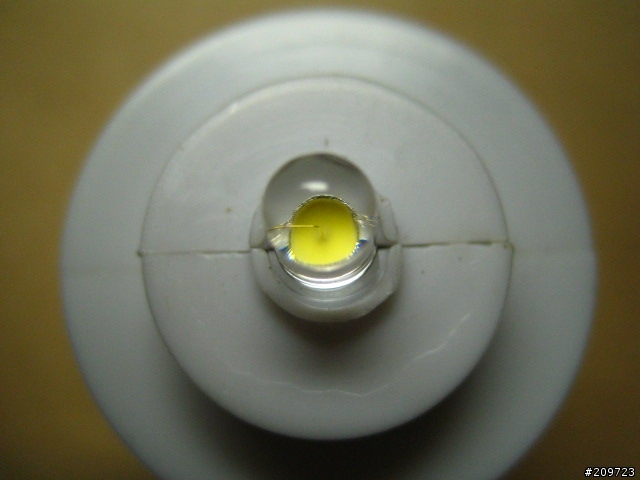

LED燈俯視圖,為了拍出那條好像銅線的東西,可是東喬西喬才搞定

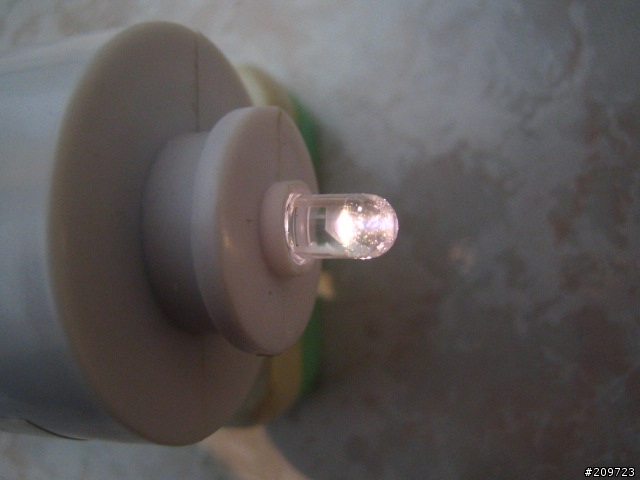

燈光閃爍,沒兩下就熄滅了


換新買的LED燈上場

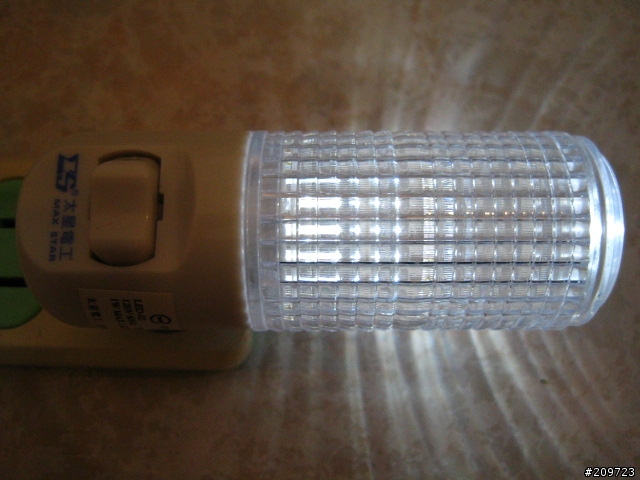

點亮時的情景

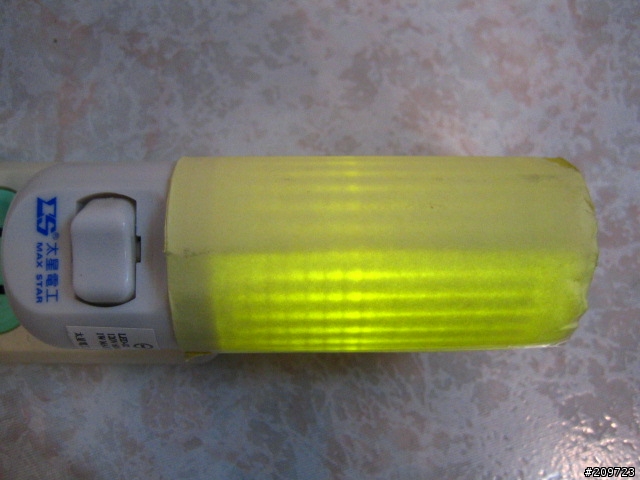

套上自製的黃色外套,以達到符合我要求的亮度


包裝紙板,(用五元發一年光,很有省電概念喔)

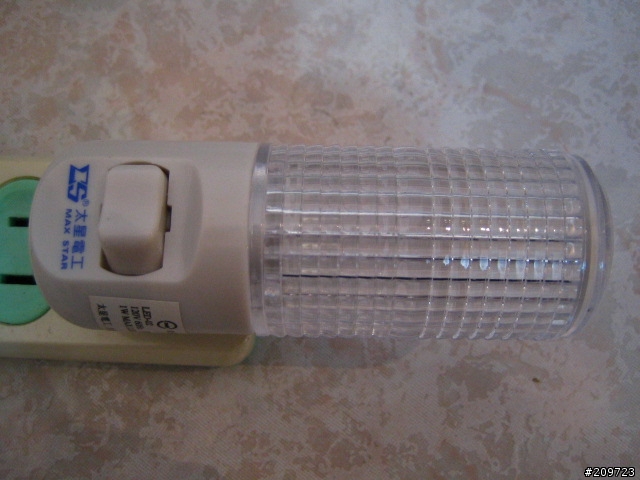

新買的LED小夜燈與舊的外觀完全一樣,
差別在新的本體上有打上公司名稱,舊的已忘記是哪家廠牌,
希望這顆壽命真能達到它廣告所言,
那就真的是一款非常好用的小夜燈。




2007-01-31 22:36 #1
版主,我跟你用的小夜燈是一模一樣的,但我正困擾的是他只有白光一種燈色,
一直很想把他DIY成黃橙色的,這樣感覺比較柔和....
請問版主你外面那層是用什麼東西包覆的?能分享一下嗎?
shine1008 wrote:
版主,我跟你用的小夜...(恕刪)


用一般黃色的紙就可以了吧

我在學校的日光燈管上也是用書局買來的西卡紙之類的

包起來 注意一下間隔 就可以嚕!!
shine1008 wrote:
版主,我跟你用的小夜...(恕刪)



我試過哦..
可以用一般的色紙就可以了 ..


LED 不會很燙..所以還算安全...


我也試過在燈罩內噴漆...

呃...效果不好。
         0.47μF(250Vac)
110V>────┤├───┬────┐
            │   │
            │   │↗
            ▽↘  △↗
            │↘  │
            │   │
  0V>────1K───┴────┘
         (0.5W~1W)

還可以考慮在 0.47μF 的左邊串接一個電源開關。

如何計算?一起來試試:
1). 0.47μF 的電容器在 60Hz 頻率下的電容抗 Xc
  Xc = 1 / (2πFC) = 5644Ω
2). 整個迴路的總電抗 Z
  Z = √(R^2 + Xc^2) = 5732Ω
3). LED 只有半週期是點亮的,此半週期間的迴路電流有效值 I
  I = E / Z = 110V / 5732Ω = 19.2mA
 ※因為各別只有半週期點亮,所以平均亮度可能會稍微暗淡一些,可考慮增加電容值,適度提高電流到 30mA 左右,重新計算一遍吧!(約 0.68μF/250Vac)

1KΩ 有保護迴路的作用,例如電容器被擊穿短路,此時 LED 大概也保不住,若 LED 燒毀呈開路狀態就沒打緊,萬一是燒毀呈短路狀態就麻煩大了!此時 1KΩ 電阻要承受所有的能量也急速發燒至冒煙,通常電阻燒毀會呈開路狀態,這一來就不會影響電源系統內的其它電器用品。

電容器的選擇最好是專用於電源跨接的 "X" 電容,就是電容器表面印有一堆安規標誌的那種,UCC兄 "SPP、EPP或類似 XPP…"那種高檔貨反而不適用。

LED 可兩只串聯再兩組反向並聯,或以上的電路製作兩組並聯。

我也只是照抄!
我只知道是電容降壓. 別再問我原理了.

上面那組線路我用2年多了,
美觀部份就沒輒了!
shine1008 wrote:
一直很想把他DIY成黃橙色的,這樣感覺比較柔和...(恕刪)


把他直接換黃橙色的LED 就行了, 有黃橙色的LED 可買啊, 又不貴...
shine1008 wrote:
請問版主你外面那層是用什麼東西包覆的?能分享一下嗎? 恕刪)

這盞小夜燈似乎只有賣白光一種燈色,
如果不外加包覆,晚上會感覺有點太亮
剛好那時手邊有張黃色壁報紙,
於是自己動手DIY將紙順著外罩捲起來,
另外又剪了一張小圓紙,直接貼在燈罩前端,
燈色整個感覺柔和許多,[鼓掌]
平常想要亮一點,就把紙往外拉即可,
這張紙用了10個月已經有點舊了,
打算再做幾個不同顏色的,
還可以隨心情替換呢!
