打造你自己的向量地圖(1)

需要出發到陌生的城市, GPS帶了, 夠安全了嗎? 那倒未必, GPS訊號雖然號稱覆蓋絕大多數的地方. 但是地圖呢? 可就少多了. 有GPS沒地圖, 哈哈, 迷路的機率還是超過九成.

這時候最常用的手法, 就是買當地的紙圖, 掃描成圖檔, 丟進OZI校正後, 便成了簡易的電子地圖. 拿來導航嘛! 聊勝於無. 因為這類"影像"電子地圖有個很討厭的地方, 只要地圖放大縮小超過一定的倍數, 辨識率會變的很差很差, 非常不利於陌生的地方尋找陌生的地標. 如果是丟在PDA裡的話更慘, 螢幕小很多, 鎖定目標更加困難了.

難道就沒有如同GARMIN, PAPAGO或魔法地圖的"向量"版電子地圖, 不管如何放大縮小都不會影響辨識率的地圖可以用了嗎? 當然有, 只要肯多花點時間, 自己慢慢做, 原來電子地圖的世界, 並沒有想像中困難.

首先, 咱們還是先從影像版電子地圖下手. 作法可參考Haily版大的介紹. 做好以後, 煩人的工作就來了, 開始描圖吧!

小弟舉了一個小地方來當範本, 蘇州的崑山. 這個小地方嘛! 介於上海和蘇州市之間, 交通便利, 土地取得又比大都市便宜多了, 所以台商可不少. 但是地方太小, 呵呵! 還沒有電子地圖廠商出到這裡的.

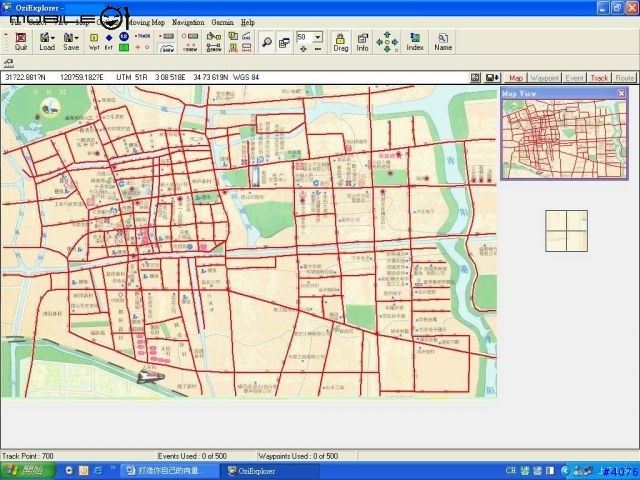

所謂的描圖嘛! 就是手動產生軌跡, 這些軌跡往後可以拿來轉換成道路的. 描圖時請切記"道路交叉點"一定要留點位, 方便以後道路的分段處理用.


早期的地圖編輯軟體, 畫好一條軌跡就必須單獨命名. 不過現在的軟體功能越來越強大, 可以把所有的軌跡一次載入後, 再來慢慢分割命名不遲. 所以, 繼續努力吧!

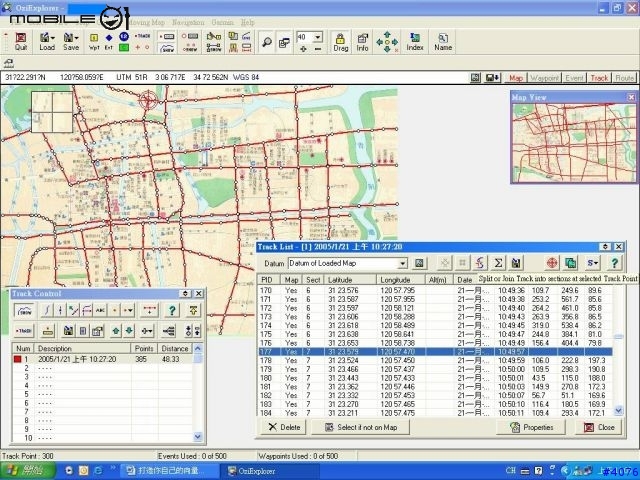

是不是有點亂? 沒關係, 因為是一筆畫. 這時候可以打開Track Control來分段落.

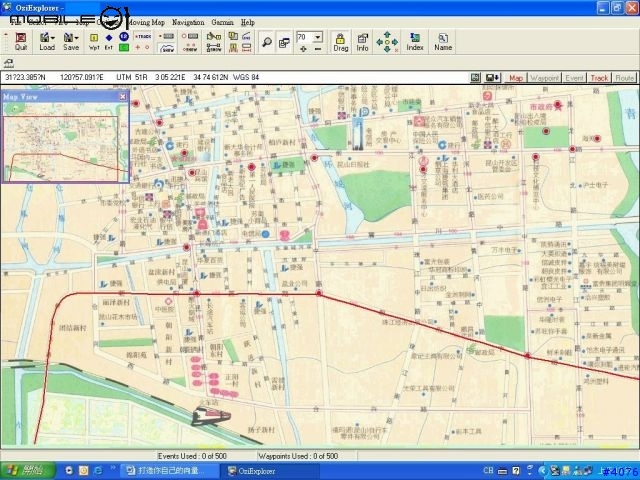

這時候再看, 是不是好一些了.

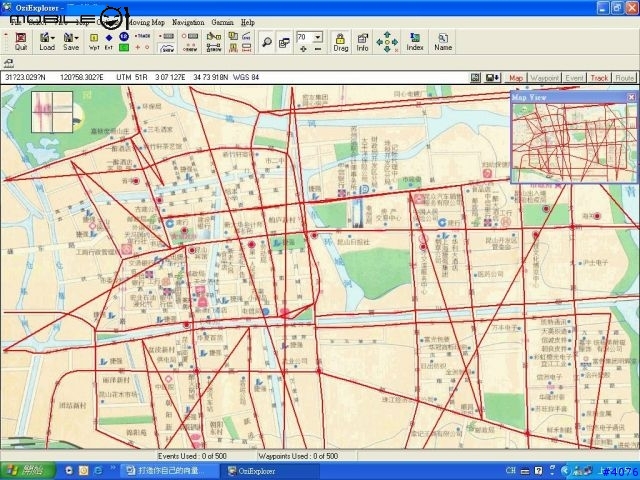

繼續努力, 還有很多路沒畫到的.

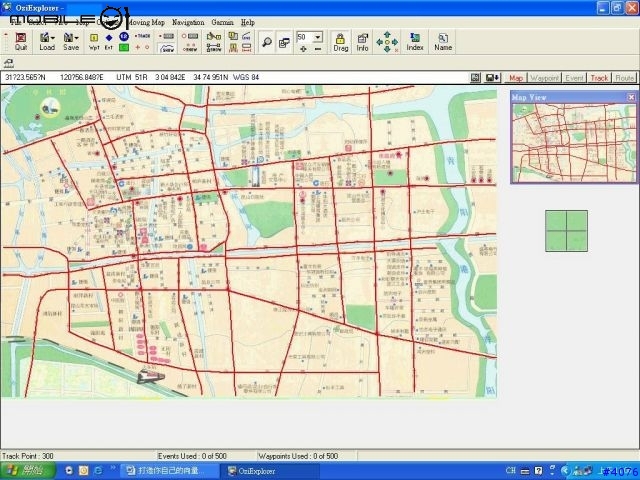

差不多了, 檢查一下還有沒有漏網之魚…

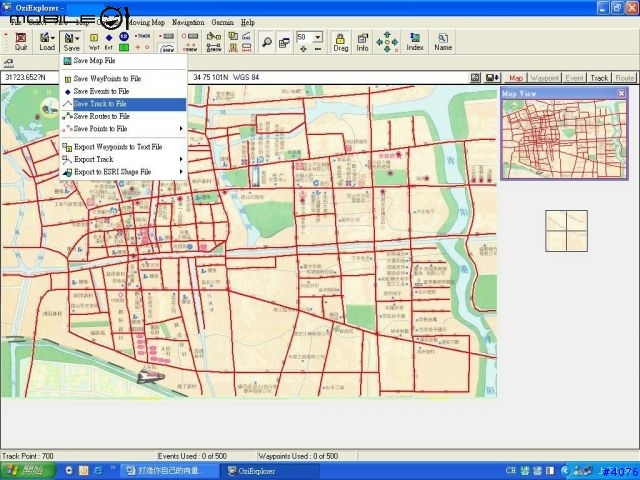

再來, 就把辛苦畫出來的軌跡儲存成檔案吧!


接下來的工作, 需要轉換平台, 所以就等著下回分解吧!
Big Cat
向量與網格的取捨~一直有優缺在!

然而,既然還有下文在~加分先!促進其動力!
寫文是創造一手資料,看文是篩選次級資料,無論本身是何者都應珍惜與惜福!
啊....怎麼留一手?

才想說就要進入重點"向量圖"了說,
怎麼就變成下集待續了?
拜託拜託,白球少打幾洞,
趕快幫我們把續集弄出來.
http://tw.myblog.yahoo.com/garmintim/
帶GPS出門還有能力給他迷路就太強了
有沒人知道如何使用 mapit 做 handmap 地圖 我想把 PC 的 papago 台灣地圖
至少某些 縣市 畫成 handmap 使用 palm OS4 ..
否則 Palm OS4 跟本沒地圖(gogomap 太差) treo600 也沒有台灣地圖
showmap 不做 給 600 使用 其實不一定要如 papago 華麗
我只是要個 eMap .. 但是我不會使用 mapit ..
下集??? 都寫了四集了, 您還要下一集? 這麼快就想修進階班啦! 先緩緩吧! 等小弟想到好題材再說吧.
Big Cat
henryc大大您好
請問一下
當地紙圖
您如何知道相對點的座標
要不然灌入GPS中
如何定位

謝謝!!
