[分享]無止境的改機之把NB穿上網襪


繼小弟上次的小狗機開刀記
小弟我許了愛狗很多個下次

其中之一就是要把CPU下面那片塑膠片換掉

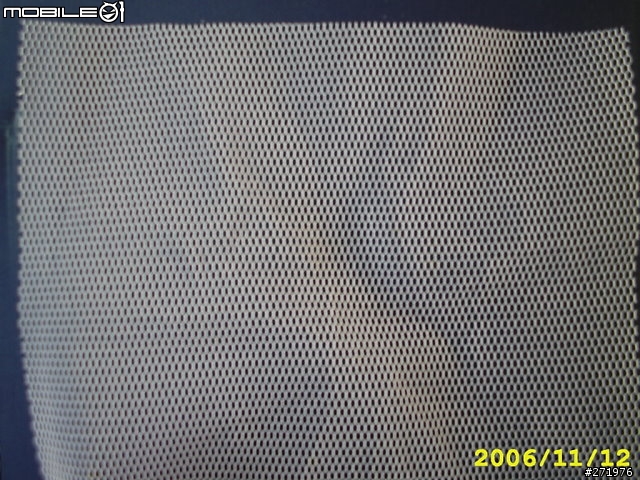

今天在學長車上發現這好東西

其實它是糖果的包裝~在小弟我沒拍到的地方還有黏一個蝴蝶結
這東西要買的話應該在花店(包裝用)或是模型店(小時候玩軌道車的印象)都有吧

再來就是把小狗機按照小狗機開刀記的方法拆到剩底板的部份

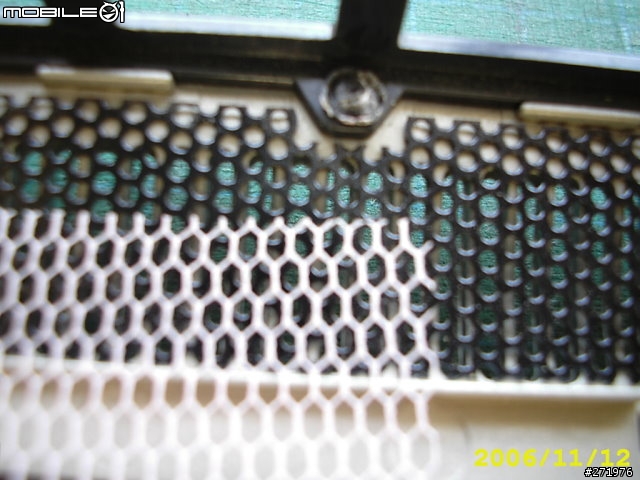

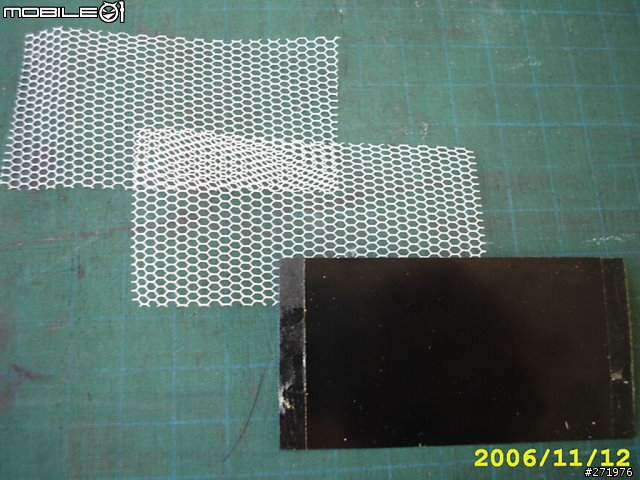

先把這網子跟原廠的做一下比較

跟原廠的比起來網子的邊細多了~洞也比較大
沒關係~待會我有"大絕招"

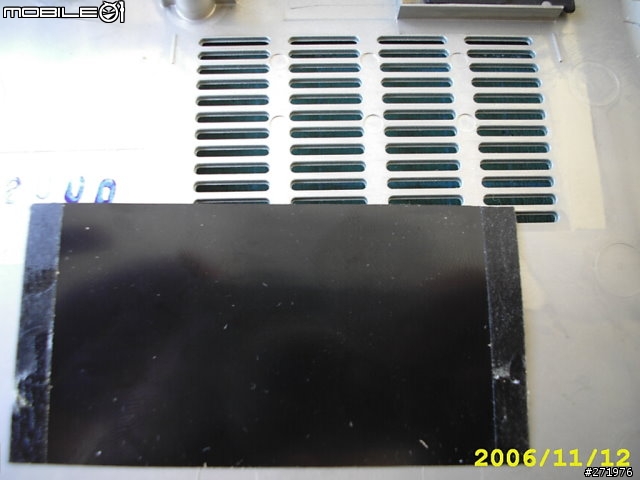

把CPU下的塑膠片拆下來~發現它是用兩片雙面膠黏著


"大絕招"
剪兩片~貼雙層^^



大部分人家裡的雙面膠都沒那麼細的
沒關係~叔叔有練過~現在就教你

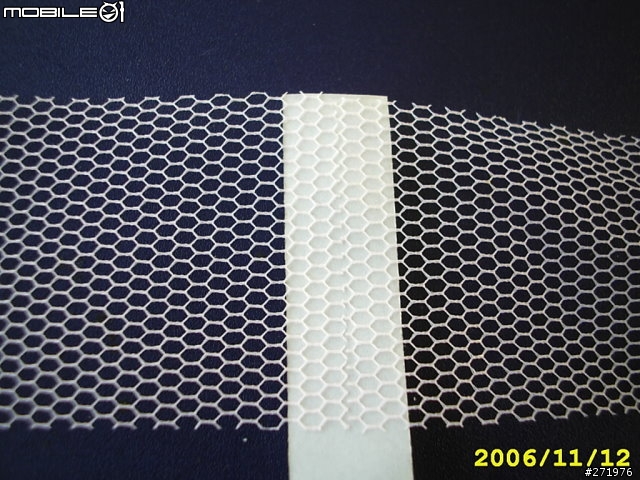

兩片網子各貼一半

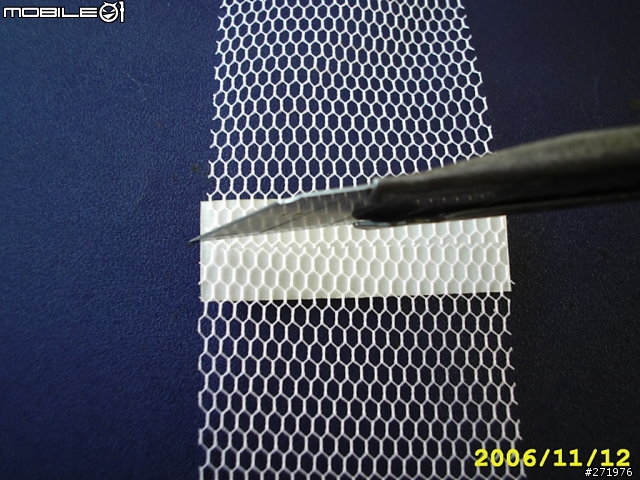

再從中間切開

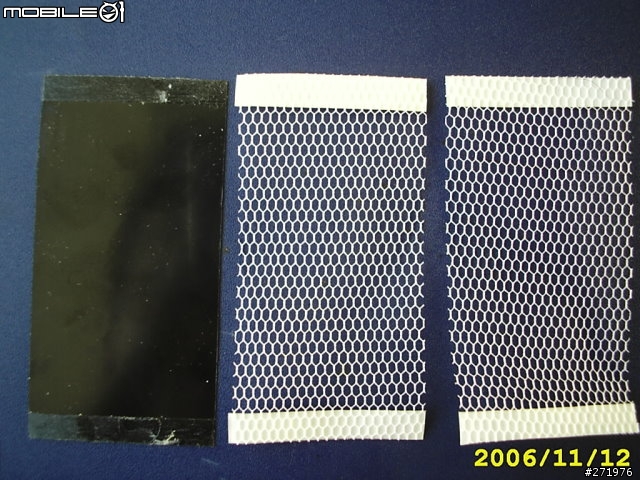

再做一次~就可以得到以下兩張貼好雙面膠的網子

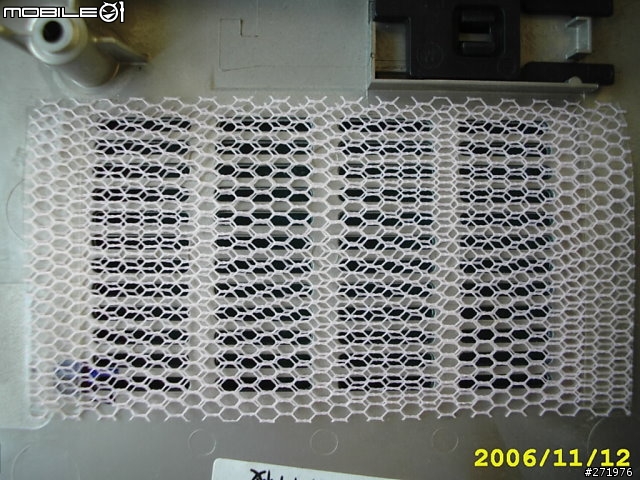

貼上第一張網子

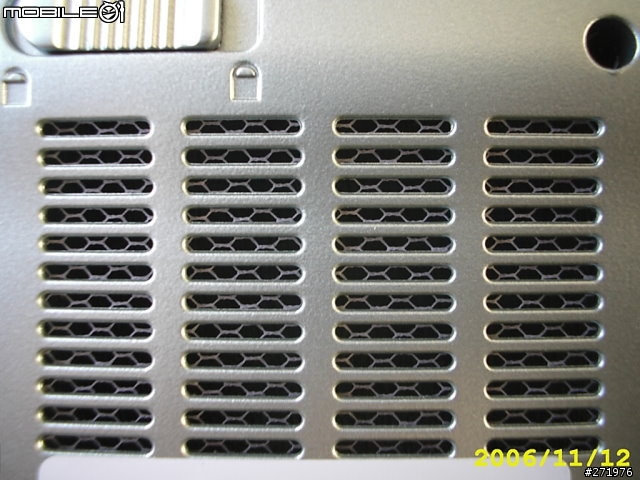

從另一面看看~完美的蜂巢狀

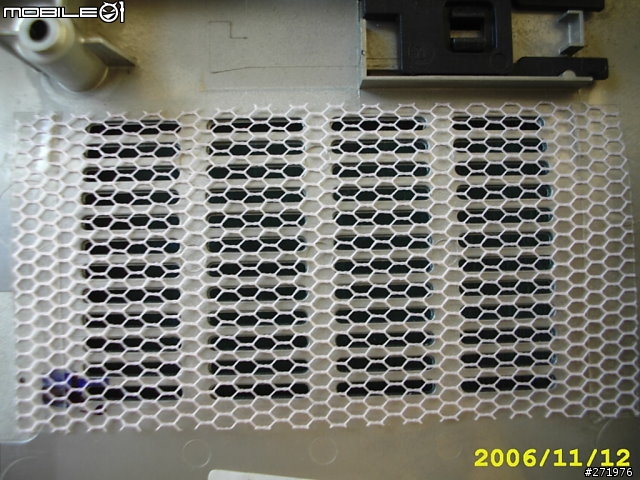

貼上第二層


蜂巢被破壞了~沒辦法~台灣的空氣污染..........

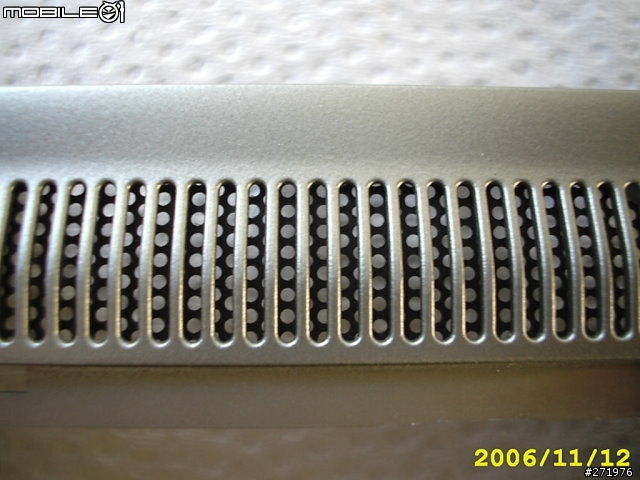

再看一下原廠的完美網狀

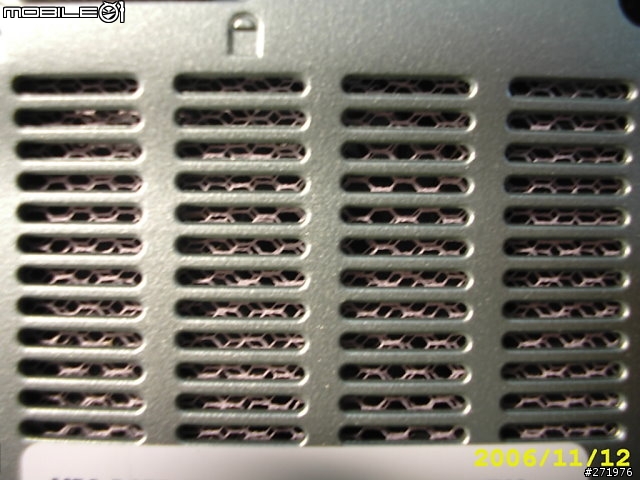

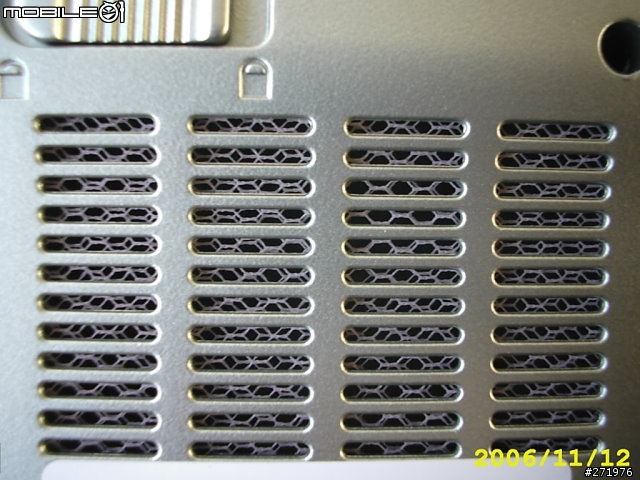

裝上主機板再從外面拍一次~並沒有粉紅的很明顯

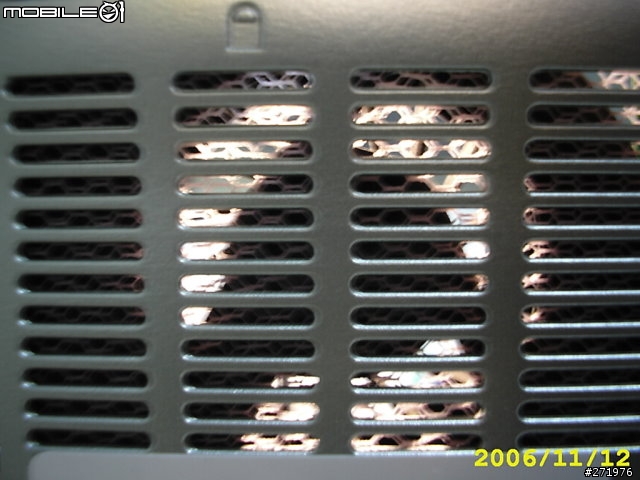

透光摟空拍一張

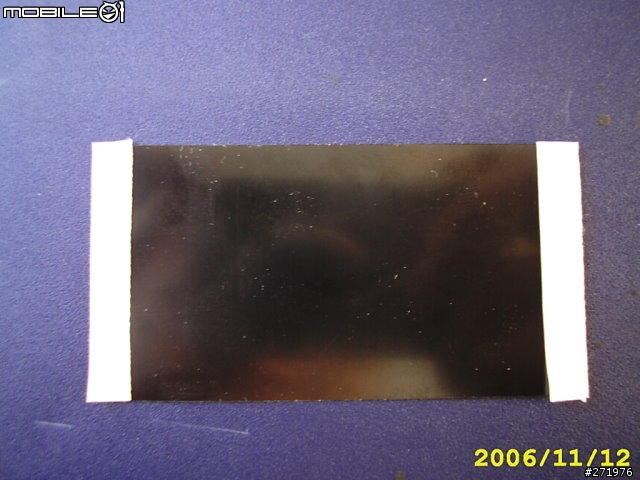

剛剛撕下來的雙面交油面紙可別丟啊
這塑膠片在NB需要送修的時候還是有用的



簡單吧
一開始我的小狗機原裝貨玩三國志11CPU溫度飆到80度以上
後來我塗了散熱膏溫度降到65度左右

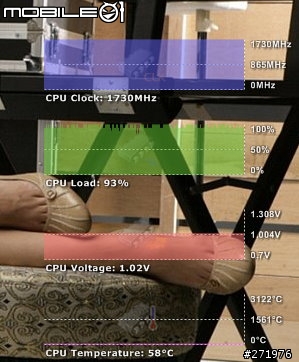

現在穿了網襪溫度最多58度


這網襪~值得我冒險拆一次機啦^^
慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~
2006-11-13 0:59 #1
請問大大,這種網在那個方面好過原厰的網呢,如果是因爲原厰的洞太小影響散熱我還能理解,但看大大用了兩層,想必不是因爲洞小而更換的。

那是爲了什麽呢?
adamzhang.com
嗯,看了大大之前那篇文章后明白了,原來同樣部位是塑膠板而不是網,剛才看到本文第二張照片而產生誤會。

但爲何廠家會在進風口(沒說錯吧?)放塑膠板呢…… 想不通。
小弟昨天也依照樓主的小狗機開刀記將我的小狗分解了.
我發現那片黑色塑膠片應該是有他的用途,
因為那個位置是cpu風扇的進風處,
如果把塑膠片拿掉, 風會直接從該處吸入,
這樣原先設計在左側的進風口風量就會大大降低,
有可能會影響左半邊無線網卡, 記憶卡等晶片的散熱.
我不知道這樣會不會對其他元件的穩定度有影響,
以上供樓主參考看看囉
如果是我會選擇冷氣機用的過慮棉(超薄型的),一樣透氣不會阻礙吸氣或者排氣,但可以更有效率的阻礙灰塵,以確保長時間使用風扇比較不會堆積塵埃,而達到長期散熱效果。
你是突然肚子餓? 要吃蜻蜓嗎?
F.S.S wrote:
如果是我會選擇冷氣機...(恕刪)


大大說的是這種NB隨機附的~夾鍵盤跟螢幕之間這張不織布材質嗎?


這東西應該叫不織布沒錯吧


我有想過要遇這東西啊
但是濾網的洞越小~相對的風的流量就愈小
外加風扇用吸的一定比用吹的來得沒力些
小弟愛狗那風扇我有先試過
風力實在不怎麼樣
所以才會選擇使用網子而不是不織布
慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~
hermes wrote:
小弟昨天也依照樓主的...(恕刪)


這就要看你自己決定了
我跟ACRE 雪天使3022 筆記型電腦 新機拆箱照的樓主751260的感覺一樣"效果並不優"
我追求的是個安靜優雅的工作環境
只要不熱當
CPU溫度低一點~風扇少轉一點~生活就安靜一些囉^^
慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~
我的A6Q 在記憶體蓋的位置, 有類似的黑膠片.

之前我把它撕下來後, 很明顯的cpu溫度下降了, 出風口風量變大.

在我正常使用之下,NHC 卻出現我之前從未看過的警告.中譯為"硬碟溫度高過55度C".


也就是說, 撕膠片之前我的硬碟溫度從未超過55度C.

撕了膠片涼了CPU 卻熱了 HD~


親身經驗, 參考看看

補充一下:
A6Q後面的殼, cpu 記憶體 HD 基本上是三個蓋子,不過裡面是相通的.
而記憶體剛好夾在cpu 跟 HD中間.
所以如果把記憶體蓋子的黑膠片拔掉, 風就直接從記憶體這邊抽入, cpu處排出,
造成HD 那邊沒有風, 所以HD 溫度上升.


我想,廠商做了散熱口, 卻又把他封起來, 應該是模子都開下去生產了, 熱流的模擬還在改善.
所以模擬跑跑跑, 發現封起來對整體的溫度分布有利, 才去封他的.
畢竟一台NB常常都只有一個風扇, 60~90W的能量輸入並不是通通給cpu吃.
所以一堆其他的熱源也需要散熱, 可能是為了兼顧其他的散熱才貼了黑膠片.


可能小狗機跟其他NB設計上有點不一樣吧
在751260大大的ACRE 雪天使3022 筆記型電腦 新機拆箱照中有提到
"散熱風扇有四段風速 1.不轉 2.弱速 3.中速 4.全速運轉"(我感覺只有三段~可能因為我的是舊款的)

到達不轉的條件是CPU溫度到達46度以下
偏偏我的愛狗幾乎都是
CPU上升到50度>弱轉>10幾秒後CPU降到46度>不轉>一陣子後(看使用狀況)CPU上升到50度...........
如此的循環~也就是說用原廠的塑膠片每個循環我的RAM也只吹了10幾秒而已
所以我跟751260大大的感覺都是"效果不大"
況且也真的沒很熱(或許該來篇"熱機狀態給RAM量肛溫")
反而會導致左手溫溫的硬碟都沒做任何散熱措施
這是小狗機硬碟框架的近照


感覺原廠好像有要做散熱孔

風扇不轉的情況下~整台機子只聽得到硬碟在轉(不知道的人還會以為是風扇在弱轉)
我已經在想方法減音~或許不久的將來還會有另一篇發表^^
這包裝應該耐熱吧!?
不然融掉就....

不過樓主真是不簡單, 研究真透徹^^
