Nikon 閃燈一二事

閃燈 GN 值小原理:

1a.單純(固定條件)的閃燈公式:
GN = F X D(35mm@ISO100..固定條件)
GN:閃光指數
F:光圈
D:距離
固定條件:
閃光照射角等效於 135底片掛 35mm 鏡頭視角
底片(感光元件)ISO 100

1b.修正後的閃燈公式:
GN X 可變焦燈頭係數 X 閃光強度係數 = F X D X ISO修正係數
請看以下說明:

2.可變焦燈頭:(發光端,公式左半邊)
GN X 可變焦燈頭係數
閃燈的實際發光量並無改變,
改變的是變焦頭的聚光效果,
變焦頭位置越長,閃光越集中,
閃光指數變大,照射範圍變窄。
實用上,
負責任的閃燈廠商均以(變焦頭對應閃光指數表)表格方式列出來,
使用者查表即可(附圖為 SB900 手冊截圖):

PS:許多膨風的廠商則是列出最右邊的數字

3.受光端 ISO 修正(公式右半邊)
F X D X ISO修正係數
ISO 修正係數 = ISO標示值的平方根 / 底片(感光元件)ISO 的平方根
相機感光元件的 ISO 調越高,
需光量越少,
等效於 GN 值增加(完整公式中的分母移位到左半邊)
但閃燈的實際發光量同 2. 一樣的並無改變,
實用上,
相機端 ISO 每增加一級(2倍),
等效 GN 值也增加一級(1.4倍),
相機端 ISO 每增加二級(4倍),
等效 GN 值也增加二級(2倍),
以 1.4、2.0、2.8、4.0、5.6、8.0 遞增,
以此類推。

4.閃光強度係數
這才是真正的改變閃光強度,
在閃燈上是以 1/2 的級數遞減,
1/2. 1/4. 1/8. 1/16..etc
實用上,
閃光強度每減少一級(1/2倍),
閃燈 GN 值也減少一級(0.7倍),
閃光強度每減少二級(1/4倍),
閃燈 GN 值也減少二級(0.5倍),
以 0.7、0.5、0.35、0.25、0.175、0.125 遞減,
以此類推。

5.FX DX 的差異:規則不明,僅能查表(附圖為 SB900 手冊截圖)。


PS:
這個表比較有用的是上頭第一橫行(1/1那一行),
確定變焦頭位置,查出 1/1 的 GN 值以後,
其餘(1/2~1/128)可以經由第 4. 點推算推出來。
Nikon CLS TTL 遙控離機閃的操作模式

N 家相機的機頂閃燈(內閃 or 外閃)當主燈在做 CLS 遙控離機閃時,
它的動作是這樣的:
1.
在反光鏡彈起之前,
先發出第一道控制用的指令閃光,Nikon 稱為「監視預閃」,
這道閃光一方面作為閃燈測光用(TTL),
一方面夾帶著紅外線調變控制訊號,用以傳送機身設定值給閃燈,
此時因為反光鏡尚未彈起,在觀景窗中仍然看得到這道監視預閃,
但因快門還沒開啟,不影響拍照,相片中看不到。
如果副燈使用 TTL 模式,同樣可以在觀景窗中看到副燈的測光預閃
2.
然後反光鏡彈起,快門打開,
機頂閃燈會再發出第二道啟動(非CLS系統)用的指令閃光,
以及內含 CLS 系統控制指令的紅外線,
用以同步啟動所有離機閃燈(含 CLS 及非CLS光觸發)發出閃光,
機頂閃燈則視設定,可不參與主閃光(設為"--"),
注意:縱使內閃設為 "--",還是有第二道啟動用指令閃光


3.
第二道啟動用指令閃光雖然很細微,
但是因為這時快門處於開啟狀態,就會影響相片,
觀景窗內的景物中如果有強反光物(例如玻璃‧‧),
就可以在相片上看到這第二道啟動用指令閃光的反光,


4.
第二道啟動用指令閃光是用機頂閃燈做 CLS 遙控無法避免的事。
可以用原廠的 SG-3IR 把第二道啟動用指令閃光的可見光部分濾掉:


5.
不想花錢買貴三三的 SG-3IR 的話,
去找正片(幻燈片)沖片後,
片頭那段裝片時曝光,
要剪下來丟掉的那段膠片來代替 SG-3IR 也可以。
tslai88 wrote:
請問大大,如果我只有一組無線觸發器,
那我能不能用我的D90通過無線觸發器引閃SB900(master),然後再以紅外線的模式引閃YN560?
還是得用SU-4模式引閃YN560?

以 D90 內閃當主控燈為例:

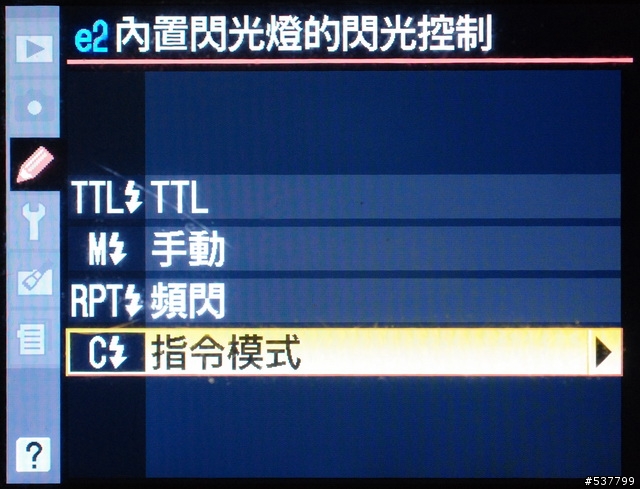

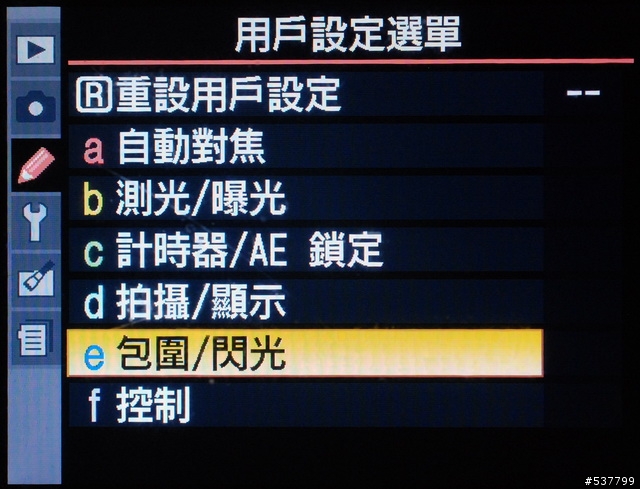

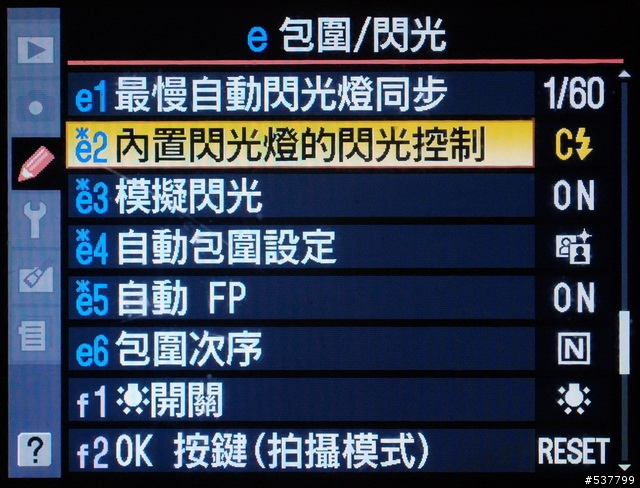

D90 開內閃,設定成:

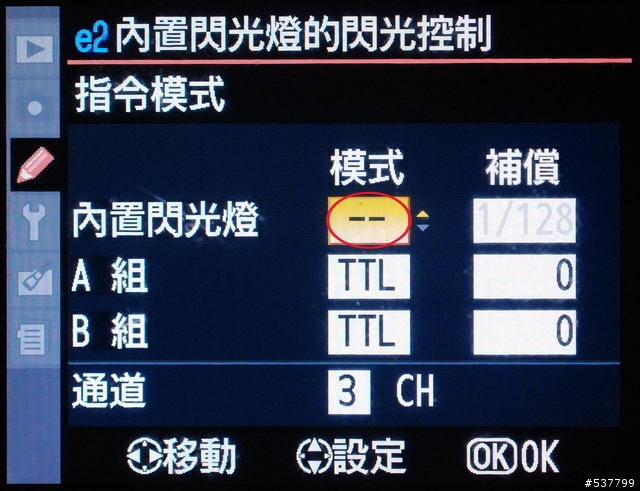

最後一張圖的內置閃光燈設定成 "--"
就是 "內閃不參與主閃光發光"

然後 SB-900 設定成 REMOTE,(SB-600、700、800、910 都行)
YN-560 設定成 S2(避開監視預閃 模式),
就會被 D90 內閃的第二道啟動用指令閃光同時引閃發光,

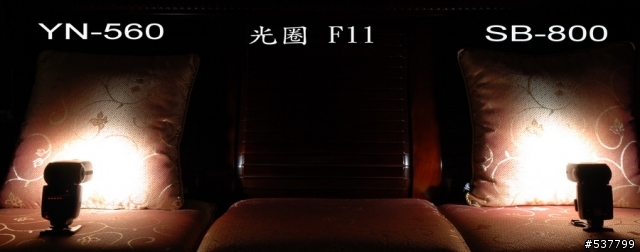

像這樣:

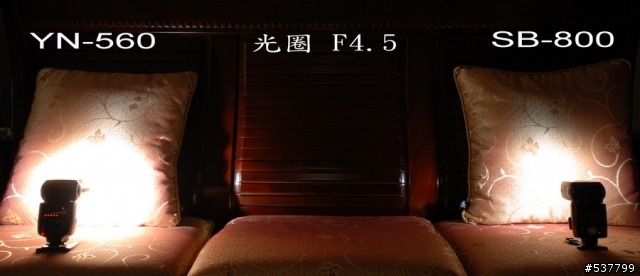

當相機光圈改為 F4.5,TTL 閃燈會跟著調整,
YN-560 則否,故過曝,像這樣:


也就是說:
YN-560 確實能被 CLS 主燈同步觸發,
但是僅能手動調整閃光強度。
熱血休旅 wrote:
如果單純就機身性能和<閃光燈>的話~~你應該選SONY吧!!!

機身不予置評,
單就閃光燈的離機遙控功能而言,
SONY 跟 CANON 同等級:

1.

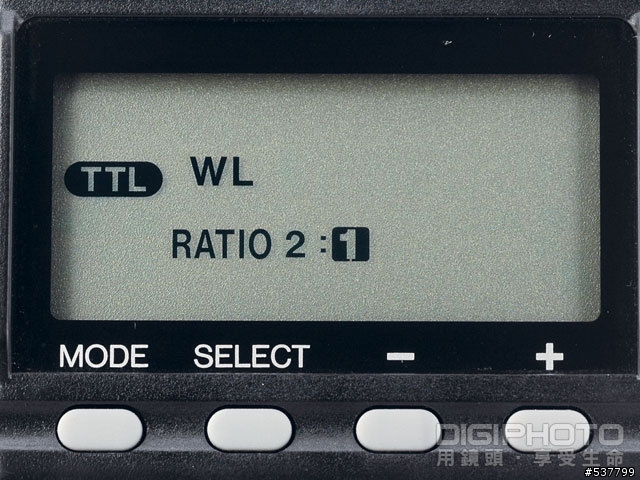

SONY 控制內外閃的 RATIO:


2.

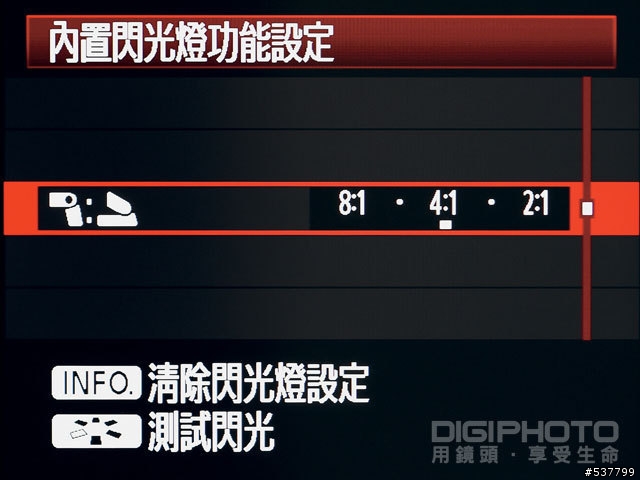

CANON 也是控制內外閃的 RATIO:


PS:
以上兩種系統沒用過,
純粹看圖說故事,
有錯請指正。
至於 C 家 600EX-RT 沒看過,不清楚,
據說可以用「無線電波」來遙控......能解決紅外線遙控的缺點

3.

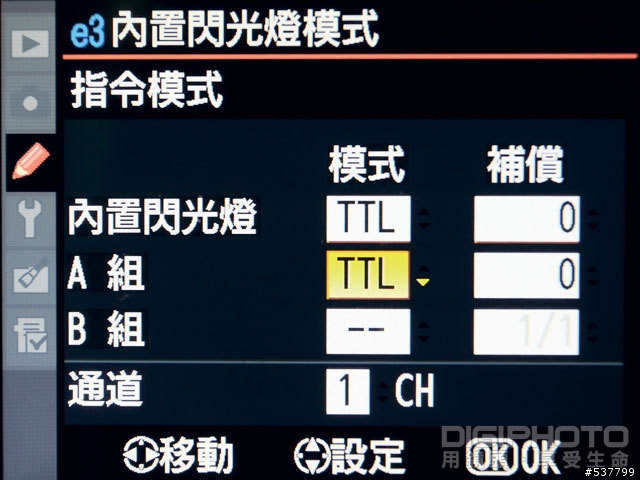

NIKON 不但可以控制兩組外閃,含內閃共三組可分開調整,
三組都可以獨立選擇 M A TTL 三種模式之一(或關閉 "--"),
M 模式可以從機身調整閃光強度,
A TTL 模式可以從機身調整閃光補償:


如果不用機頂內閃而改用機頂主控燈,
(SB-700、SB-800、SB-900、SB-910 可當主控燈)
可以控制三組外閃,含主控燈共四組可分開調整。

而且有四個頻道(CHANNEL)可選,
當同一拍照環境中有兩~四組 NIKON 系統同時拍照時,
可以用 CHANNEL1~CHANNEL4 分別控制,互不干擾
2012-05-11 16:52
roachc wrote:
PART 2:CLS 遙控離機閃的操作模式

N 家相機的機頂閃燈(內閃 or 外閃主燈)在做 CLS 遙控離機閃時,
它的動作是這樣的:
在反光鏡彈起之前,先發出第一道控制用的指令閃光,
這道閃光一方面作為閃燈測光(TTL),
一方面夾帶著紅外線調變控制訊號,用以傳送機身設定值給閃燈,
此時因為反光鏡尚未彈起,在觀景窗中仍然看得到這道閃光,
但因快門還沒開啟,不影響拍照,相片中看不到。...(恕刪)
補充說明:

問題:離機閃到底怎樣測光?
這個問題困擾我很久,
經過一連串假設及實驗驗證,
終於真相大白,
上文內容重新修正如下述(紅字為增加部分):
------------------------------------

在反光鏡彈起之前,先發出第一道控制用的指令閃光,
這道閃光一方面作為閃燈測光(TTL),
一方面夾帶著紅外線調變控制訊號,用以傳送機身設定值給閃燈,
如果 Group A & Group B 有設定為TTL,
這時 Group A & Group B 會隨即順序發出個別的「測光用閃光」,
傳回來給鏡頭(TTL 就是經過鏡頭測光的意思),
鏡頭收到這三道反光(機頂、Group A、Group B)後,
立即根據內定比值計算出 Group A & Group B 所需的強度,
此時因為反光鏡尚未彈起,在觀景窗中仍然看得到這「三道閃光」,
就是機頂、Group A、Group B 這三道,

但因快門還沒開啟,不影響拍照,相片中看不到。
------------------------------------

目前這段敘述僅剩下一個謎團未解,
就是收到 Group A & Group B 的測光並計算後,
理應再送出第二次的控制發光強度用的指令,
這「第二次紅外線指令」是隨即發出?
或者在第二道同步啟動的閃光之前才送出?

繼續努力思考假設及實驗驗證。
錯誤的成見:太陽下剛好是紅外線觸發離閃的殺手

大家都有這種錯誤的成見......我的試驗卻不是這樣呢!

正午 11:54 大太陽下,
SB-600 距離相機內閃 30米,
SB-600 紅外線接收窗轉向對著內閃,
1/200s F22 焦長 170mm


這張是早上 8:00 拍的,太陽在我正後方,
SB-600 跟相機的位置(距離)和上一張相片同,
SB-600 紅外線接收窗轉向對著內閃,
因此接收窗同時也正對著太陽,
距離也是 30米,鏡頭焦長 25mm,照樣能觸發沒問題,
使用 25mm 是要讓前方樹影見證陽光的方向:


PS:無陽光時測試,穩定有效的遙控距離也是 30米:


距離達 35米時,觸發就會時有時無,不穩定,
三支僅閃一支,而且是 SB-600,接收能力優於 SB-800:


使用紅外線遙控時,
離機閃燈的遙控接收窗(圖中圓圈處,在電池蓋旁)
請記得要對向機頂主控燈的方向,
如果中間有遮蔽物,
接收窗轉成對著被照物,
利用被照物反射指令光也可以,
但是有效距離一去一回,會減少:


人逢喜事精神爽 wrote:
這就是所謂的外接式觸發器嗎?
是!

目前 Nikon 原廠僅有紅外線觸發器(SU-800),
尚無無線電波(Radio)方式,
原廠神燈也無內建無線電波接收器,

副廠才有無線電觸發器(收、發成套使用),
功能不一,價格差異很大,
一套幾百元到幾萬元都有。

Canon 則是出了 600EX-RT,
內建 無線電波 Radio + 紅外線 兩套遙控裝置

Nikon 該加油囉!
『離閃』的控制方式:

1.有線離閃
相機藉著一條『閃燈延長線』來遙控閃燈,
任何閃燈都能直接接受相機控制,
絕對不會被其它相機干擾,
閃燈和機身的功能搭配也絕不打折。

2.閃光觸發無線離閃
Nikon 閃燈的 SU-4 模式就是這一種。
相機藉著『機頂內閃或機頂外閃的閃光』直接遙控閃燈,
離機閃燈收到閃光立即同步觸發發光。
這種遙控方式我戲稱為「來者不拒」,
根本無排他性,
只要拍攝環境中有其它(含小 DC 的)閃燈發光,
立即被其它閃燈觸發,不會分辨。
PS:
有很多相機在作 TTL 閃光時,
都會發出測光用的監視預閃,
甚至還有對焦用的對焦預閃,
這些預閃都會對光觸發機構造成誤觸發,
令光觸發閃燈的閃光不同步,
第一閃被觸發,第二閃沒電(來不及回電)了。
目前有些閃燈可以避開監視預閃,
如 YN-560 的 S2 模式,
接收到第一道監視預閃時將之忽略掉,
接收到主閃第二道閃光時離機閃燈才會跟著發出閃光。

3.紅外線指令光觸發無線離閃
這種系統就是目前 Nikon CLS TTL 的遙控系統所採用,
相機藉著機頂主燈(內閃 or 外閃)發光的同時,
一起送出「經過調變」的紅外線遙控指令,
「調變」不是啥新玩意,
家用電視冷氣等遙控器幾乎都是這種,
因為紅外光裡頭夾帶有控制訊號,
所以「能解讀這些訊號意義」的接收設備才會接受遙控,
其它訊號一律拒絕,
排他性非常強!
PS:
可當主燈的內閃為 D70、D80、D90、D200、D300、D7000、D700、D750、D800、D810、D600、D610 等。
可當主燈的外閃為 SB-700、SB-800、SB-900、SB-910。
可接受離機遙控的閃燈為 SB-600、SB-700、SB-800、SB-900、SB-910。

4.無線電波 Radio 觸發無線離閃
這種系統使用無線電波來「調變」遙控指令,
跟遙控汽車、遙控飛機的遙控器很類似,
所以排他性也算很強,
但是「調變內容」有簡有繁,
有簡單到僅能單點觸發的,
也有複雜到能 TTL 及遙控設定閃燈參數的,
價格當然隨著功能而變化很大,
從幾百元到幾萬元都有,
一分錢一分貨啦!

至於干擾問題:
1.
紅外線通常走直線,能反射,
所以被遮蔽處只要有反射,照樣收得到紅外線,
有效距離像 Nikon CLS 我測試過,
直射 30米 沒問題,很穩定。
2.
無線電穿透性強,無方向性,
光線反射不到的密閉處仍然可以接收到無線電訊號,
遙控比較沒有死角,
這是無線電比紅外線好的地方,
但是無線電的干擾源無所不在,
必須對無線電傳輸有相當認知才能善用它。
我提供的這個方法,
不必計算機
只要記住光圈值的級數變化(A-1.),
以及會扳手指頭就行!
----------------------------------

長曝測光的簡易換算方法:

A.基本常識:
1.
光圈:1.0, 1.4, 2.0, 2.8, 4.0, 5.6, 8.0, 11, 16, 22, 32...etc
由左往右,光圈縮小,每右移一格 -1,左移則 +1
PS:
這個光圈值的級數變化表不必強記,
只要記得相鄰的兩個差 1.4倍(往右)or 0.7倍(往左),
中間隔一個的則恰好是 2.0倍(往右)or 0.5倍(往左),
數值的小誤差(5.6 的兩倍為 11.0)為自古以來的習慣性用法。
2.
ISO:100, 200, 400, 800, 1600, 3200, 6400, 12800...etc
由左往右,感光度增加,每右移一格 +1,左移則 -1
3.
快門:1/8000, 1/4000, 1/2000, 1/1000, 1/500, 1/250, 1/125, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 1”, 2”, 4”, 8”, 16”, 32”, 64”, 128”, 256”, 512”...etc
由左往右,曝光時間增加,每右移一格 +1,左移則 -1

B.先用相機測光作參考值:
1.
相機先設定為光圈先決模式
2.
使用鏡頭的最大光圈
3.
使用相機的最高 ISO
4.
用以上方法先對現場環境測光,
測得初始快門值

C.換算:
1.
用B.相機測光測得的光圈、ISO、快門為初始值(參考值)
2.
使用者想要使用的光圈及 ISO 值決定好
3.
先比較『相機測光測得的光圈』及『使用者想要用的光圈』,
應加減幾格?(通常是減,右移,光圈縮小求景深及畫質)
4.
再比較『相機測光時使用的 ISO』及『使用者想要用的 ISO』,
應加減幾格?(通常是減,左移,ISO 降低求畫質)
5.
換算『相機測光測得的快門』及『使用者需要調整的快門』,
應加減幾格?(通常是加,右移,增加曝光時間)
6.
讓 3. 4. 5. 三者的格數加減到最後變成 0 即可,
這個步驟可以用扳手指頭的方式求得。
7.
視現場情況及自己需要,作快門值(秒數)的曝光補償。

舉例:
相機先用 ISO 1600 及 F2.8 測光,測得快門為 4秒......測光初始值
實際拍照時的,想要設定成 光圈 F8.0,ISO 100,

根據 A.1.
光圈 2.8→4.0→5.6→8.0
右移三個箭號 = 右移 3格 = -3,

根據 A.2.
ISO 100←200←400←800←1600
左移四個箭號 = 左移 4格 = -4,

根據 A.3. 及 C.6.
快門必須右移 7格 +7 才能抵銷光圈(-3)及 ISO(-4)的總格數加減值,
原始快門從 4秒右移7個箭號 = 右移 7格 = +7
4→8→16→32→64→128→256→512
則快門應調整為 512秒 or 8分32秒,
自己再酌量加減快門秒數(等同於曝光補償)即可。
