220V 插座配線的問題

請參考上圖，我家某個 220V 冷氣用的插座，使用三用電錶量出

L及N => 110V

L及G => 110V

N及G => 0V

冷氣是正常運轉~

請問這樣正常嗎?

我量家中其他 220 V 的插座，都是

L及N => 227V

L及G => 0V

N及G => 0V

為什麼會有這個差別呢? 有辦法把不一樣的那個改成和其他一樣嗎?

2010-06-15 0:30 #1

文章關鍵字

插座配線問題 220

rayyang78

2分

2樓

rayyang78

個人積分：2分

文章編號：20247704

jedyang wrote:
請參考上圖，我家某個...(恕刪)

量到110v還能叫220v插座嗎??當然不正常!!但是你確定那是220v插座嗎??還是型式跟220V插座一樣的110V插座?!專門應付這種插頭的110V冷氣

蒜泥搗梅

0分

3樓

蒜泥搗梅

個人積分：0分

文章編號：20247948

L跟N各110V

G是接地那條(防漏電)

量出來有錯就是錯了

找個專業的來看看吧

因該是N他接錯了

jedyang

143分

樓主

jedyang

個人積分：143分

文章編號：20248358

我也越想越不對，剛才再去仔細量一次，結果如下

L及N => 114.7V

L及G => 112.8V

N及G => 0.4V

這... 這根本就是有接地的 110V 而已嘛~~

這台冷氣已經很多年沒開了，我也不確定到底會不會冷，不過剛才試是可以開機的，但插頭和機身上都標註要使用220V的電...

到底是怎麼一回事啊??

man11

1分

5樓

man11

個人積分：1分

文章編號：20248460

jedyang wrote:
我也越想越不對，剛才...(恕刪)

如果220V的冷氣..插在110V的插座時,因為電壓不足.風扇馬達的轉速.會明顯的偏低.或根本不會動.冷氣的壓縮機.也會無法啟動.冷氣不會冷~~~

~WISH~

0分

6樓

~WISH~

個人積分：0分

文章編號：20250746

------------(恕刪)

jedyang

143分

樓主

jedyang

個人積分：143分

文章編號：20251657

~WISH~ wrote:
單相三線110V /...(恕刪)

有道理，我來找時間拆開量後面的線看看。

請問各位，以之前量出來的結果來說，那條接地是有效的嗎? 因為我家是二、三十年以上的公寓了，之前都沒看過插座有接地的，洗衣機說要接地也沒接，現在發現這條，或許可以拉出來用~

jedyang

143分

樓主

jedyang

個人積分：143分

文章編號：20253576

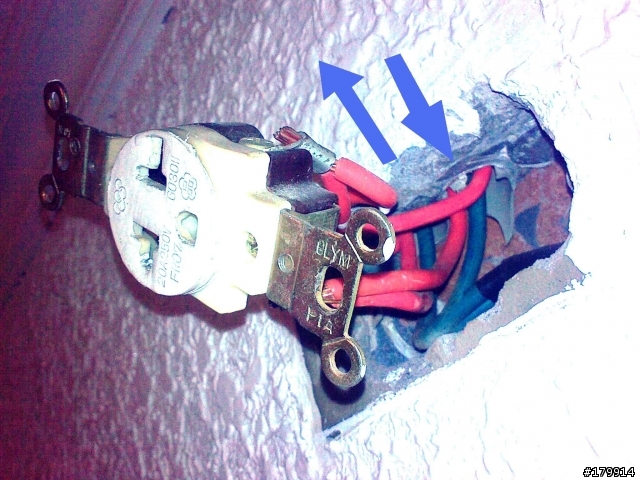

結果是這樣...

接地線根本沒接~~

看起來是紅線一對，進來插座後又牽去別的地方...

這應該是單純的 110V 吧...

前面~WISH~大提到，單相三線110V / 220V系統，220V插座

L1及L2 =>正常220V
L1及G =>正常110V
L2及G =>正常110V

可是我家其他地方的220V插座都是只有兩條線

L1及L2 =>正常220V
L1及G => 0V (因為G根本沒接線)
L2及G => 0V (因為G根本沒接線)

這樣正常嗎? 這叫做甚麼系統? 和單相三線系統有甚麼差別? (冷氣用)

有聽過如果用兩條110V組成220V用，會比較耗電，是真的嗎?

-----------------------------------------------------------------------------------

還沒人回，我再補充查了一下的結果，請大家幫我看對不對

其它的插座也還是單相三線系統，只不過因為G沒接線，所以量不到110V，如果把地線拉來G，就可以量到像~WISH~大說的那樣了。 (以上對嗎?)

flycode

1224分

9樓

flycode

個人積分：1224分

文章編號：20254393

jedyang wrote:
請參考上圖，我家某個 220V 冷氣用的插座，使用三用電錶量出
L及N => 110V
L及G => 110V
N及G => 0V
冷氣是正常運轉~...(恕刪)

你家某個冷氣用的插座是110V的,若你家那台冷氣正常運轉,冷氣也應該是110V的!
若你家那台冷氣是220V的,壓縮機應該無法啟動!

若確定你家那台冷氣是220V的,
可把N那條線,在配電盤裡接給另一相的110V,即可變成220V。
但要看N那條線是不是單獨拉到配電盤?有沒有給其他迴路使用?注意線徑、別接錯線....等問題...

因為N是原本應是0~3V左右的水線,若有串接給其他迴路....
當你改接成110V後,其他原本110V的插座可能也變220V,就代誌大條了!

業代殺手,斷人財路!

jedyang

143分

樓主

jedyang

個人積分：143分

文章編號：20255237

flycode wrote:
若確定你家那台冷氣是220V的,
可把N那條線,在配電盤裡接給另一相的110V,即可變成220V。

我就是打算這樣做。

flycode wrote:
但要N那條線是不是單獨拉到配電盤?有沒有給其他迴路使用?注意線徑、別接錯線....等問題...
因為N是原本應是0~3V左右的水線,若有串接給其他迴路....
當你改接成110V後,其他原本110V的插座可能也變220V,就代誌大條了!

我也想到這點了，所以得先查線路才行...

前兩天我有研究一下配電盤中的開關，到底哪個是控制哪邊的，現在回想起來，上面說的這個偽220V插座好像是受整個客廳+廚房的110V開關控制的樣子...

搞不好查到最後不能改也不一定... (根本不是獨立迴路...)
