首先這是小弟家中配電盤和路徑圖

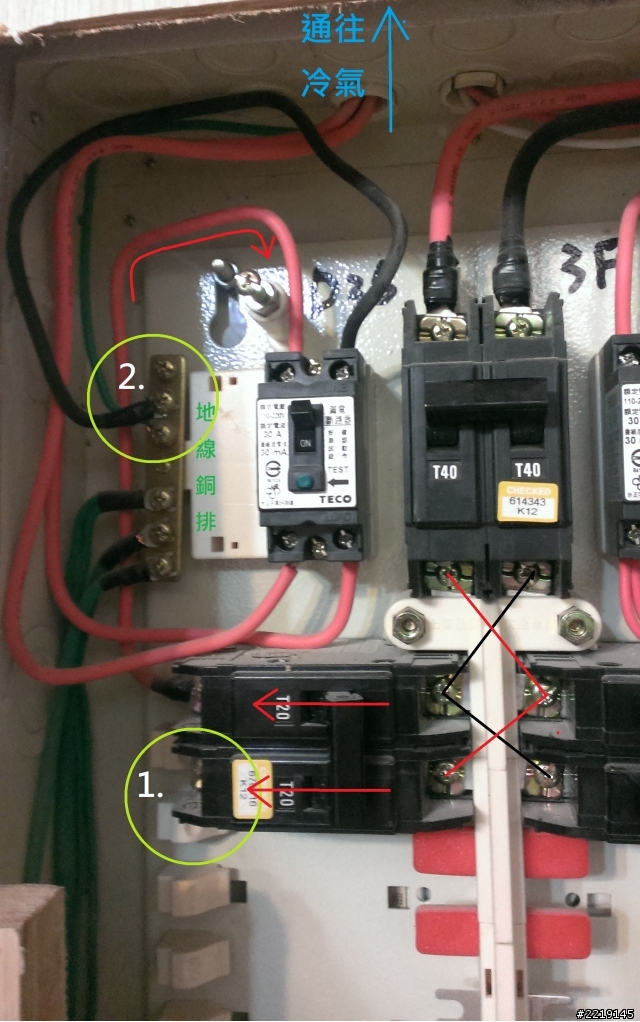

但我發現冷氣配線一個奇怪的地方(如下圖)
冷氣的電路路徑是：總開關-->冷氣NFB-->冷氣漏電斷路器-->冷氣
就我所知冷氣220V用電是一條+110V和一條-110V兩條火線組成
但圖中冷氣NFB竟然少一條110V去接到冷氣斷路器(圖中圈起1.位置)
反而是從地線銅排接出一條黑線到冷氣漏電斷路器去之後再通往冷氣(圈起2.)
不是應該是2.的黑線去接到1.冷氣NFB的地方嗎？
這就是讓我百思不得其解的地方，地線電位不是0嗎？這樣接不就只有110V？
而我最關心的是他接在地線銅排不會影響接地嗎？
因為我怕這樣會透過共同接地引入雜訊進入我的音響系統
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題更新回報：
後來回去查冷氣規格
竟然本身用電就是單相110V
問題更新：
那這樣我的問題就只剩下
１. 冷氣接在地線(而不是水線)會不會造成共地干擾雜訊？(影響耳機音響系統)
２. 那我是不是應該要將接在地線銅排的那條黑線延長改接到配電盤底部的水線銅排比較好？
