中性線如果不接端子板

如圖,台電來的中性線入電箱,如果不接端子板,而是接breaker下來,這種接法有没有什麼缺點?或優點?

2018-02-06 23:21 #1

文章關鍵字

中性線端子板

mask0704

3375分

2樓

mask0704

個人積分：3375分

文章編號：67377081

你確定它是中性線？
有用電表量過？
這開關箱我看到的問題不是它...
除了老舊生鏽之外.100安的nfb一次測的線也太細了吧？
開關箱沒有端子台就鎖一個給它...
這個開關箱應該蠻危險的
建議請一個專業人員來處理一下...

a0215b0726

502分

3樓

a0215b0726

個人積分：502分

文章編號：67377094

很大支佬 wrote:
如圖,台電來的中性...(恕刪)

你這看起來像是三相電源
三相電源是紅,白,黑三條色線+1條綠色接地線
但是三相電源裡白色線不是中性線

請確認是三相或是單相電源

ysc_kyy

2524分

4樓

ysc_kyy

個人積分：2524分

文章編號：67377321

很大支佬 wrote:
如圖,台電來的中性...(恕刪)

先確認是不是三相電源+1........

以三用電表AC 750V或AC 1000V檔測量電源側三個接點之間電壓關係，就可以判斷出是哪種供電方式。

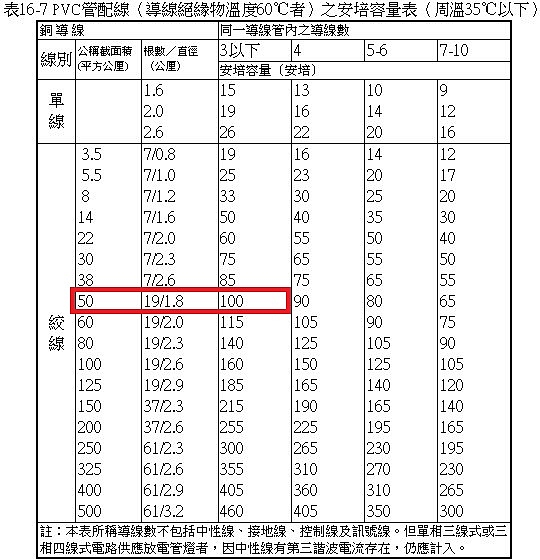

不管是單相還是三相，100A至少要用50平方的電線，這個開關箱狀況不太好，電線都沒打端子線也亂趴，有些剝線長度太長。

icq168

57分

5樓

icq168

個人積分：57分

文章編號：67382117

這個應該不是三相電源
幾十年前真的會有這種接法

cinnamon coffee

20857分

6樓

cinnamon coffee

個人積分：20857分

文章編號：67387220

單相三線的電路，中性線不是不能經過開關，而是要使用特定的款式。這種貨通常出現在日本，台灣難見到

韓非子

4134分

7樓

韓非子

個人積分：4134分

文章編號：67389632

很大支佬 wrote:
如圖,台電來的中性...(恕刪)

旁邊的單心都草輝搭了。

很大支佬

28分

樓主

很大支佬

個人積分：28分

文章編號：67395350

那如果像這樣克難接法,有什麼缺點嗎?

隨風浮雲

4952分

9樓

隨風浮雲

個人積分：4952分

文章編號：67395971

很大支佬 wrote:
那如果像這樣克難接...(恕刪)

輕則跳電、重則火燒厝。

煙雲煙

950分

10樓

煙雲煙

個人積分：950分

文章編號：67396473

很大支佬 wrote:

如圖,台電來的中性線入電箱,如果不接端子板,而是接breaker下來,這種接法有没有什麼缺點?或優點?

先不要管中性線了，那顆100A NFB的電線線徑選擇就很有問題啊！

綠圈和橘圈中的電線怎麼看都不可能有50mm²啊！

要是過載，100A NFB負載側的線都燒光了，這顆100A NFB都還沒跳脫啊！
