[愛妻開箱] 我的第一次就這樣獻給她了XD

家裡的老電腦P4最近不行了，不只速度慢，而且風扇嘎嘎作響的聲音實在是令我受不，想不到在上週看DVD時突然給我罷工…畫面消失orz…照理說這時應該是要很心痛才對，但…此時心中的卻燃起了一股”快敗家~快敗家!~快敗家”的念頭，於是…大批的小朋友就這樣出走了…

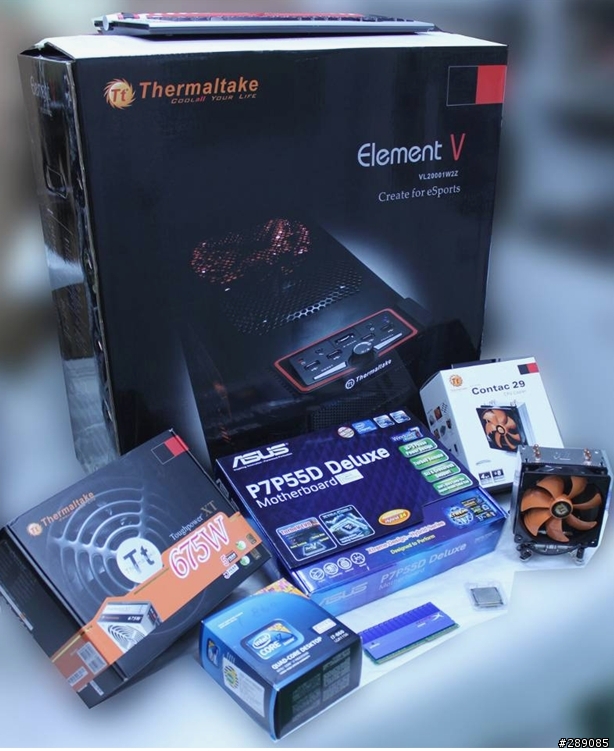

秉持著01的傳統精神，沒多久...這些新配備就出現在我桌上了…囧~()

CPU: Intel® Core™ i7 860 (好想要870，鳴~無奈口袋不夠深~)
主機板: ASUS P7P55D Deluxe (小朋友只好全力攻向主機板~為了日後的昇級著想)
Ram: Kingston 2G DDR3-2000 (這款ram的鰭片夠長，有助於散熱)
HDD: Segate 500G (舊的~不重要，能用就好)
VGA: NVIDIA GTX 295(跟友人購入的..為了玩BIO5 XD~)
POWER: Thermaltake Toughpower XT 675W (友情贊助，先用再說~)
Cooler: Thermaltake Contact 29 (物美價廉的高CP值Cooler首選，就是他了)
Case: Thermaltake Element V (果然是高階機殼..只能說夠份量..害我差點載不回來XD)
串場測試設備:WT210 Digital Power Meter

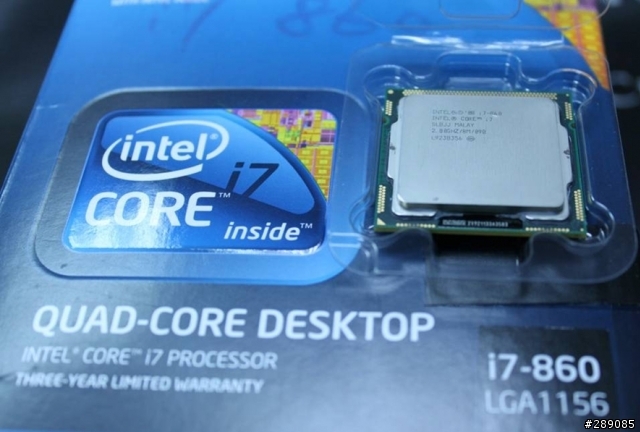

一個個來看吧..首先是CPU: Intel® Core™ i7 860

老闆說這個i7 系列的CPU他自己也有使用，而且有個很特殊的絕技是別家沒有的，等等我們就來試用一下..嘿嘿..

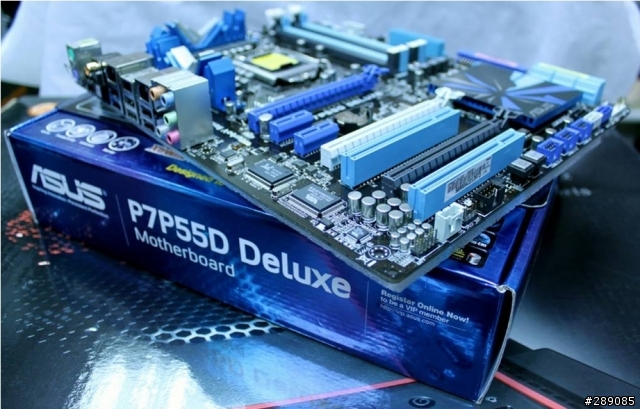

因為沒錢買最好的CPU，只好將小朋友火力集中在主機板上，於是乎..ASUS這張P7P55D Deluxe入手了…(哈!~有Deluxe的，就是一個爽字啦!)

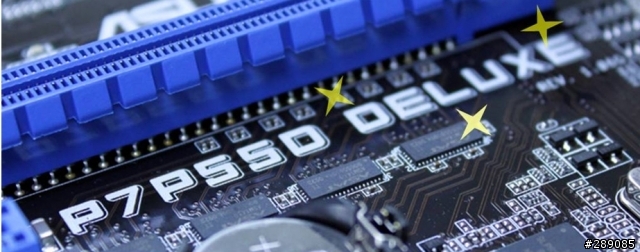

就是這個光啦Deluxe…XD(註:那個光是我自己加上去的，自爽中~)

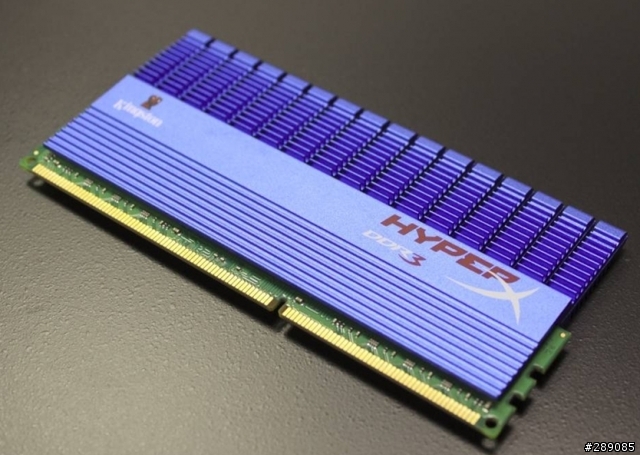

Ram的部份，跟友人凹了一條Kingston的DDR3-2000的記憶體，因為看上了他Fin長的很高，有機會讓CPU Cooler的風流來幫助散熱，才決定敗他的..

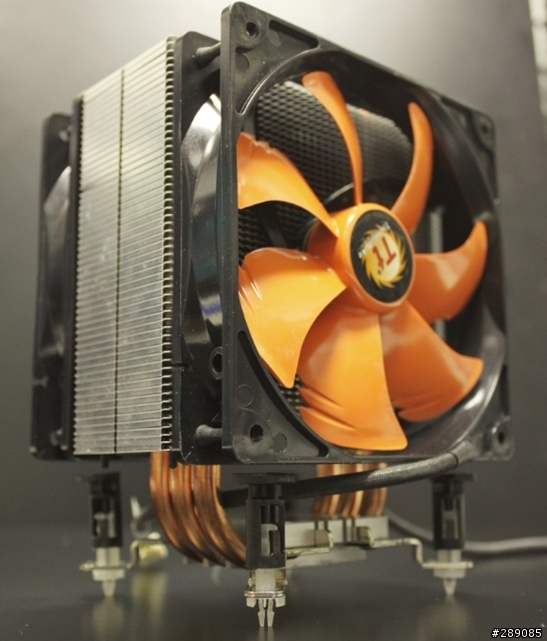

Cooler的部份，我捨棄了Intel原廠的風扇，原因是我覺得Intel的Cooler雖然不錯(中規中矩)，但噪音的部份可能還需改善(這點大概也只能靠大風扇來改善..)。小弟這次剛好敗入了Thermaltake Contac 29，來看一下他有什麼特別的地方吧.

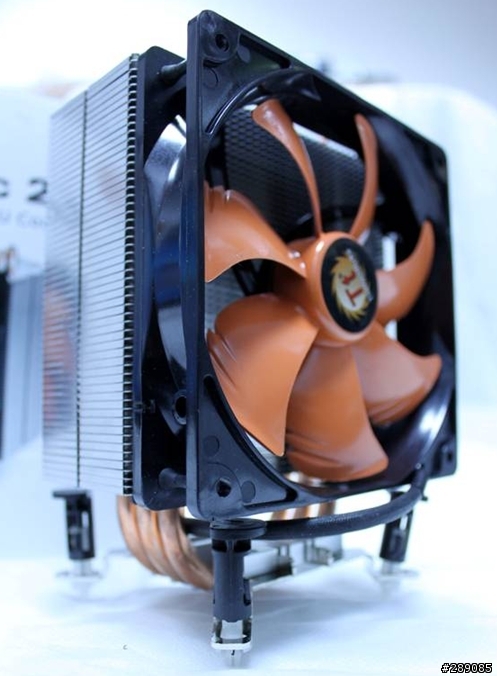

會選用Contac 29的原因無他，就因為他的簡單、12cm Fan含PWM,超靜音、三根直徑8mm的熱管直接接觸(HDT)以及各種腳位的扣具支援(甚至還可再加裝一顆12cm風扇)，造就了她物美價廉的超高CP值。重點是…他才不到一張小朋友的價格，超級親切的啦! 就是他了Contac 29。來幾張重要部位的特寫:

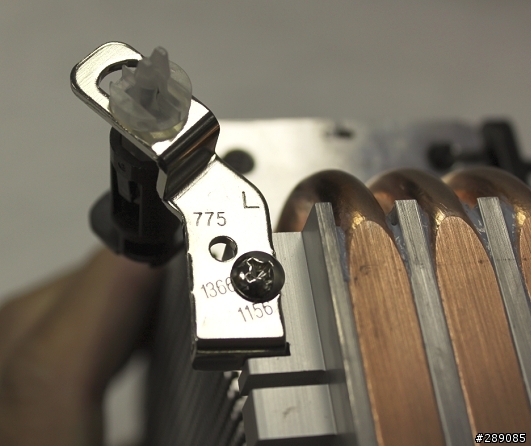

特寫1: 支援各種腳位(Intel LGA 775、1156及1366 ; 支援AMD AM2、AM2+、AM3、939及754)

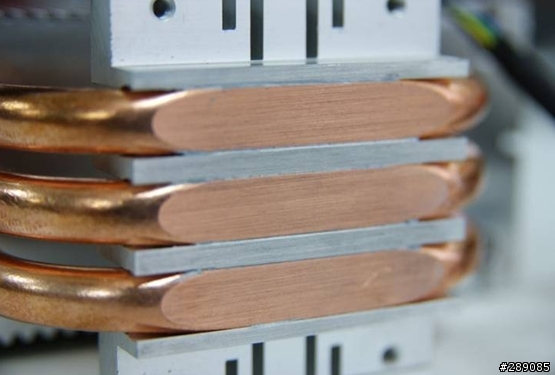

特寫2:就是HDT啦(Heatpipe Direct Touch)，這點對於效能有很大的幫助喔。


特寫3:可掛雙風扇，因有預留第二個風扇的拉丁孔，小弟就直接掛上第二個風扇嘍。(兩個風扇夠威了吧XD…請記得方向不要掛錯~)

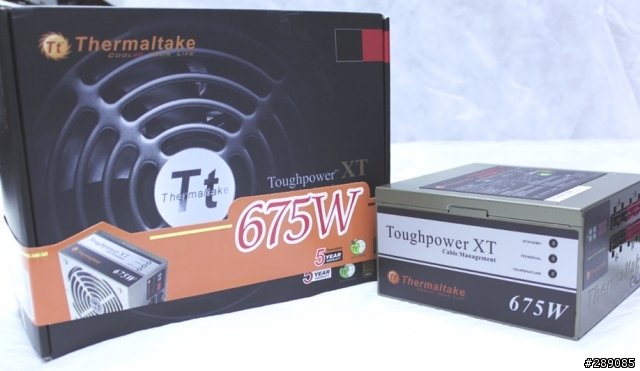

Power的部份: 朋友友情贊助的Thermaltake Toughpower XT 675W，這樣的瓦特數對小弟來說已經綽綽有餘了，啊~交對朋友就是省錢啦~感動咧~

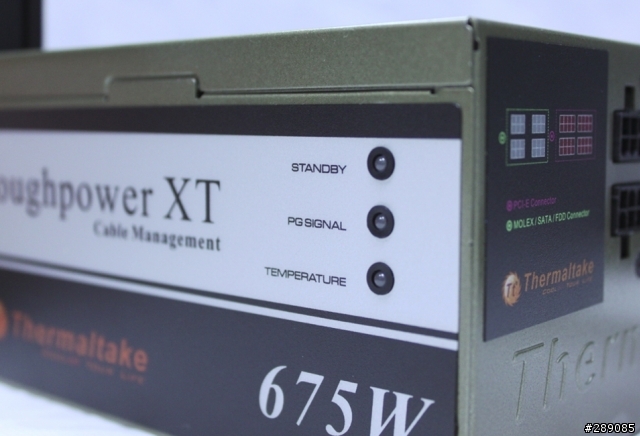

這Power令小弟最為驚艷的地方，就在於他有三個可以顯示目前資訊的燈號，待命電源、POWER GOOD信號及內部溫度狀況，啟動正常時應為三個綠燈，而有狀況時則會顯示不同的燈號，這對我們user來說真的還蠻便利的，至少可以知道哪邊出問題。自下圖亦可隱約見到其電源線是採方便使用者自行插拔的型式(Cable Management)，這樣一來我的Case裡面有不會有一堆亂七八糟的線啦。(傳統Power就是一堆線，不用的線還藏不太起來)

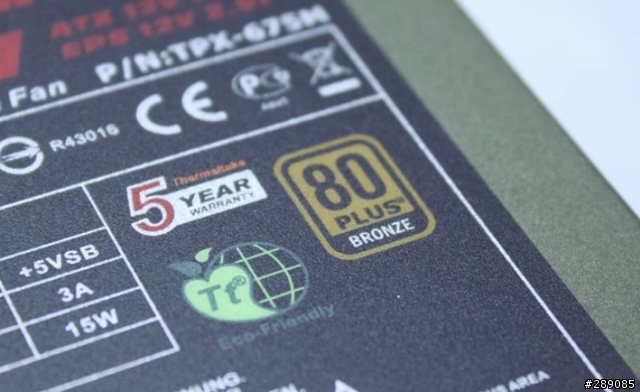

另一個讓小弟覺得就甘心的是，他搭上了節能的潮流，有80 PLUS喔!~雖說是銅牌，不過能幫消費者多省一些電，這代表廠商有為他們的產品在用心，也代表了用料夠實在，才能將效率往上推昇，總之一句話~推啦!

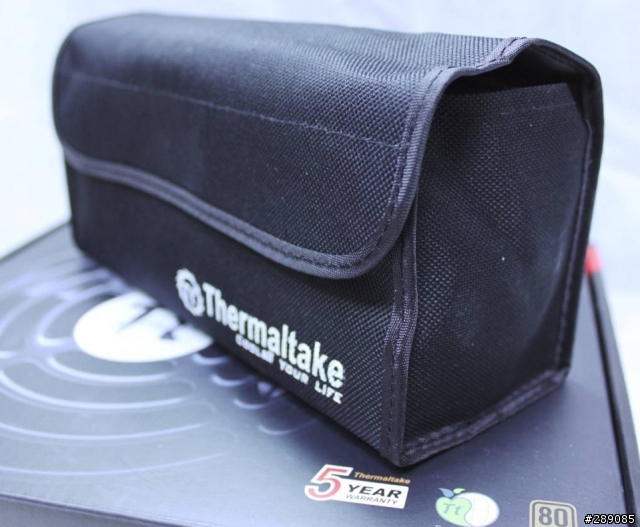

再來一張，這是Power裡面附上的皮套，讓使用者可以放置沒有用到的線材，超貼心!~

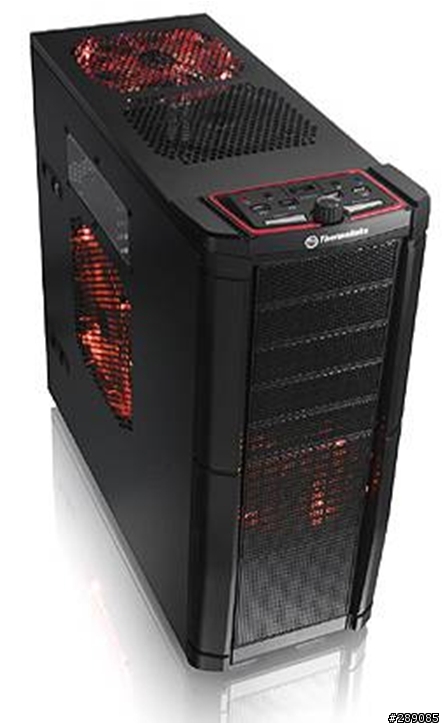

Case部份: 對小弟而言，Case的散熱及功能性是非常重要的，在千挑萬選之下，我看上了Thermaltake Element V，因為他好像能滿足小弟的無盡的需求，而且他全黑的外觀及特殊的設計下，實在大大的提昇了這款機殼的整體質感。

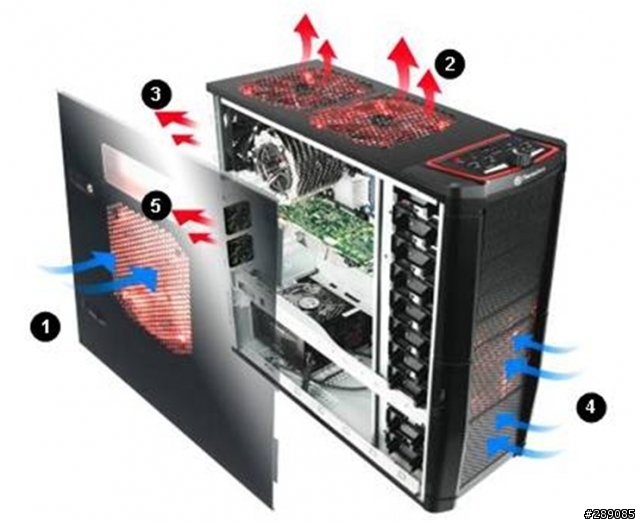

這款Case分別在前、後、上及側邊都有風扇(由其是側面那個23cm大風扇，看了就覺得很有Power !)，其熱流方向如下圖所示，這樣的安排的確能夠幫助熱氣有效地散出系統。(該圖來源為Thermaltake官網)


在功能性部份更是令小弟深感驚艷，因為小弟還是第一次買這種高直立式機殼，這款機殼前面的Bay真是多到一個不行，讓使用者能隨心所欲的加裝ODD、HDD、甚至是水冷系統也行!(後方有開水冷的孔)。 另一個特點是，其將一些常用的Port及按紐置於機頂，如此一來使用者也不必特地彎下腰去開機，或是發生安裝隨身碟時找不到孔等等的狀況發生。(因為小弟常常找不到孔XD)

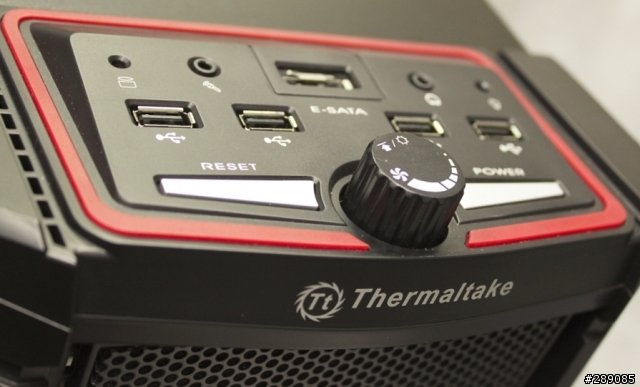

最特別的是機頂上面那個旋紐除了可以改變風扇轉速外，還可以給他”按下去”改變風扇LED燈的顏色，隨使用者的心情變化改變一下顏色，這種設計通常在一些先進的歐美國家可以看到，因為他們很喜歡用不同顏色的環境光源來營造某些他們想要的氣氛，想不到在這款機殼中也有導入，讓user想High就開紅的，想Comedown時就給他開藍的，想阿飄一下就給他開綠的(記得臉要放在風扇旁邊)…Thermaltake實在就甘心啦!

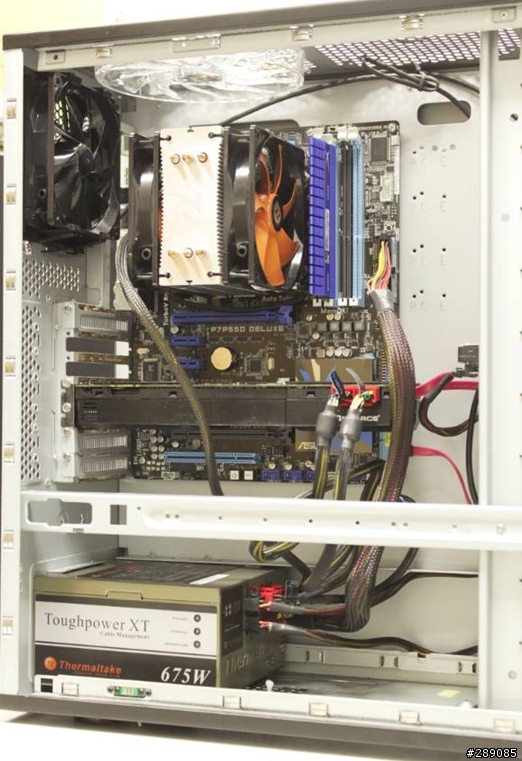

所有新玩具安裝完成後就像是這樣子啦，先來裸照一張~

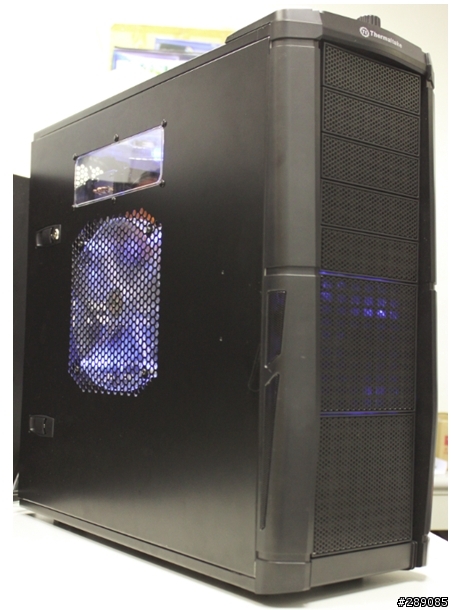

再來一張有穿衣服的，厚~整個就是一個e~Sport風啦!(聽說機殼側板旁邊那兩個孔還可以掛水壺XD)


最後來一張大合體啦 (Sorry小弟家太亂，懶得整理只好用軟體修一下)


OK，新玩具介紹完畢…接下來準備開機進系統好好測試一下。

當初在敗入這顆CPU前，小弟有先上網作一下功課，發現原來Intel最近推出的CPU有一個叫作Turbo Boost的新功能(就是那個老闆告訴我的獨門絕技啦)，為了怕大家看不懂，小弟先將之前作的功課小整理一下給大家看..如果有錯誤的地方還敬請賜教…


【Intel的獨門絕技 Turbo Boost】

為何要叫獨門絕技…因為聽說別家沒有這種功能(別家是指AMD…)，這個Turbo Boost技術能視使用者在何種工作狀態下，將其頻率提昇至某種程度。以小弟購買i7-860為例，若運行的程式只使用到CPU的1個核心時，則CPU將會自動將頻率從2.8GHz提昇為3.46 GHz; 若運行的程式使用到CPU的兩個核心時，則頻率將提昇至3.33GHz，使用三或四個核心時，則是提昇至2.93GHz。

簡要的算式如下:

[1 Core Active] : 2800 + 133*5 = 3465 (3.46GHz)
[2 Core Active] : 2800 + 133*4 = 3332 (3.33GHz)
[3 or 4 Core Active] : 2800 + 133*1 = 2933 (2.93GHz)

Intel官方稱這為Bin Upside，更簡單的說，其實就是自動幫我們超頻啦，當使用的核心數較少時，超頻的幅度也會相對的提昇，這點其實對於現況是很有幫助的，因為目前我們所使用的軟體(除測試軟體外)，大多數都是支援單or雙核心運作，雖然不能要求Intel的Turbo Boost拉高所有核心的頻率，但至少他能在我們最常使用的工況下，將Bin Upside提昇至4倍以上，這樣我覺得就很夠了. (所有的i7及i5都有這種技術)

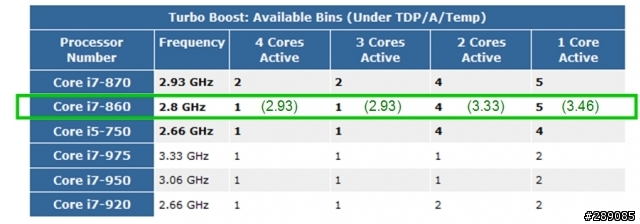

表來源: Tom’s Hardware

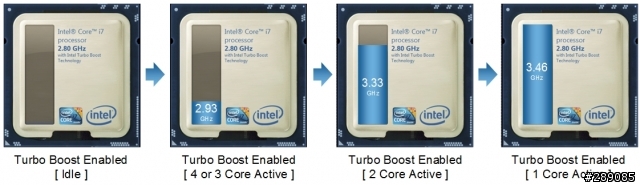

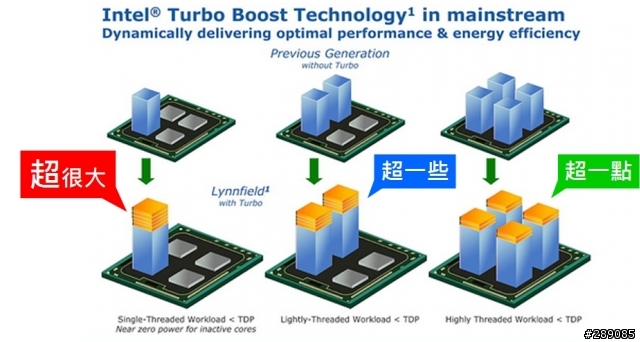

來一張圖解會比較清楚:

圖來源: Intel 官網


【Turbo Boost 要如何開啟】

重點來了，要如何開啟Intel的這個Turbo Boost功能?答案就在影片中，請進BIOS:


由於各家的主機板設定不同，小弟僅將手邊的這一片ASUS板子作說明。Asus的板子在預設的狀態下，Turbo Boost的功能是打開的，如果想要再次確認的話，請注意下面這幾個選項:

(1) Ai Overclock Tuner: 設定成 [Manual]或[Auto]
(2) CPU Ratio Setting: 設定成 [Auto]
(3) Intel(R) Speed Step(TM) Tech: 設定成[Enabled]
(4) Intel(R) TurboMode Tech: 設定成[Enabled] (該項有出現，且設定成Enable才算啟用)


註:如果將Intel(R) SpeedStep(TM) Tech [Disabled]的話，則TurboMode Tech的選項不會出現(我只測Asus的板子，別家的板子不一定是這樣..)。



【如何確認Turbo Boost有開啟】

要如何確認進作業系統後Turbo功能有開啟?比較笨的方法其實利用CPU-Z看頻率的變化，再比較一下該CPU的原始頻率後就可知道，然而Intel自家有提供一個Intel Turbo Boost Monitor Gadget這個軟體，可供使用者在具有Turbo Boost的CPU上安裝該軟體，安裝後即可監測Turbo Boost的運作情形，當漏的網址如下:

點我下載
(似乎僅支援win7及vista)

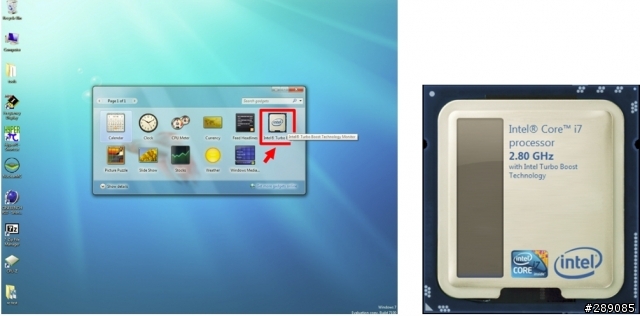

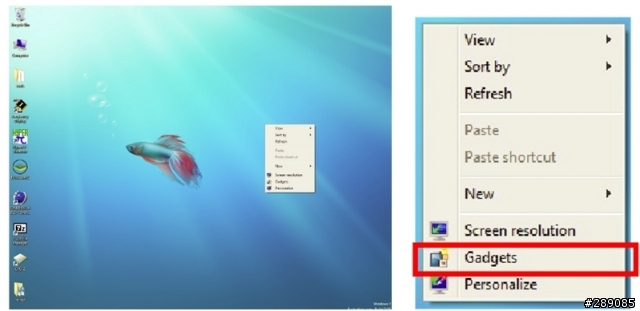

在安裝好這個軟體後，請在桌面上隨便一個地方，滑鼠右鍵，並點選gadget.


接著再雙擊滑鼠左鍵點選Turbo boost monitor這個項目，即可在畫面中顯示一個Intel處理器的logo，如果這時畫面跟下圖一樣，就表示Turbo Boost開啟成功啦。

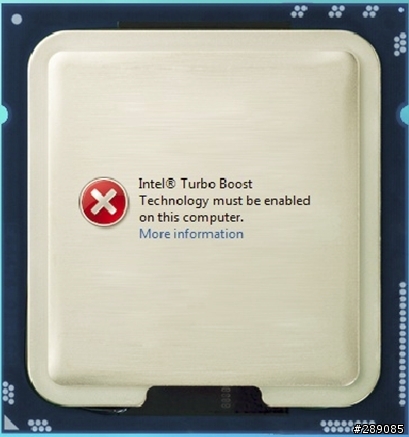

如果你的Turbo沒有順利開啟，畫面會像下面這樣出現一個叉燒包


另外，Turbo Boost只在CPU有Loading時(也就是Run程式時)會開啟，開啟後的樣子如下圖:



【無腦OC~超很大!~XD】

老實說，小弟的超頻經驗很少，也很懶得超，原因無他，就是因為要設定一大堆選項，才能擠出CPU那一些些的效能，而且在超頻之後也不能保證系統能夠持續的穩定運作，因此從好幾年前超AMD 的Duron後就從沒再碰過超頻…但…這個愛妻(i7)燃起了我超的慾望，因為她不必作什麼設定就能很自動的”被超”，而且超的幅度還不算小(對小弟而言啦，跟有在玩超頻的大大來還是不能比的XD)，請見以下說明:

先說明一下小弟並不是專業的測試人員，所以僅用幾個簡單測試程式來作一下Turbo Boost的比較，這些程式分別為:

(1) Hyper PI 0.99b (1 Core, 8M, Realtime)
(2) Cinebench R10 (1 Core)
(3) Nuclearus Multi Core 2.0
(4) 7-zip (Benchmark Test,16M, 1 core)

對小弟而言，最常用到的一些應用就是影片剪輯、玩3D Game或是一些文書處理的工作而已，大部份CPU的運作都處在1 Core運作的情況，因此我使用上述的程式時，也都將其測試條件開在1個Core的情況下運作。(Nuclearus Multi Core的分數僅算單核的部份)

Turbo Boost的部份，就作
A.頻率未調整狀態下Turbo Boost 【Enabled】 (頻率從2.8G Turbo至3.48G)
B.頻率未調整狀態下Turbo Boost 【Disabled】 (頻率定在2.8G)
C.手動調整頻率Turbo Boost【Enabled】 (頻率從2.8G Turbo 至4.39G)

註: C的狀態是指有手動調整BCLK、倍率及電壓等參數(目的是能夠Turbo至更高的頻率)

(以下測試圖多，小心傷眼)

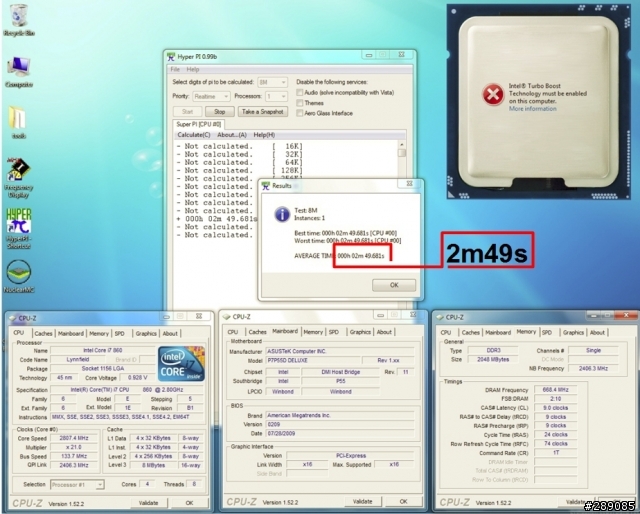

測試A-(1): 頻率未調整,無Turbo測Hyper PI，分數: 2分49秒

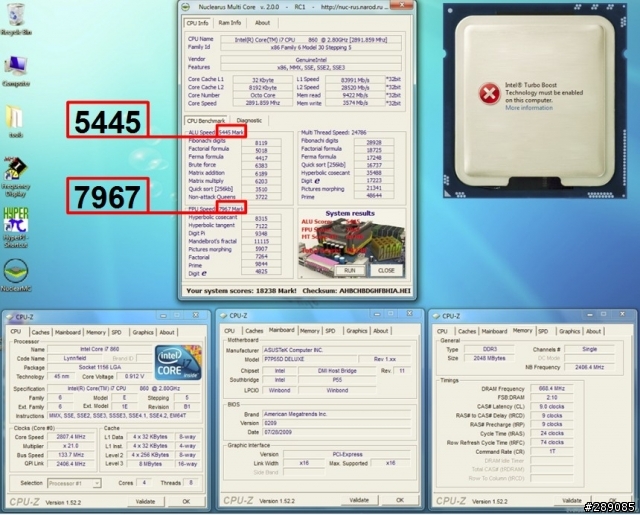

測試A-(2): 頻率未調整,無Turbo測Nuclearus Multi Core，分數: ALU: 5445 / FPU: 7967

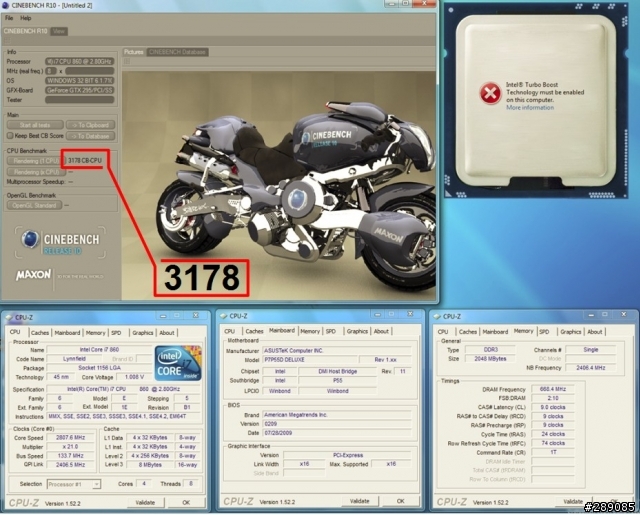

測試A-(3): 頻率未調整,無Turbo測Cinebench，分數: 3178

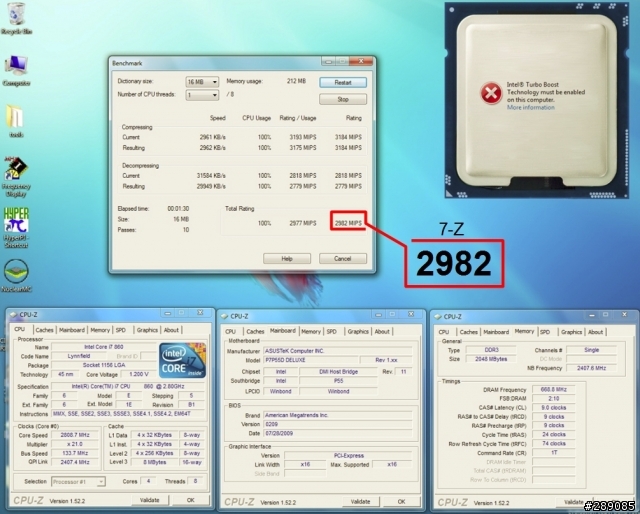

測試A-(4): 頻率未調整,無Turbo測7-Z Benchmark，分數: 2982

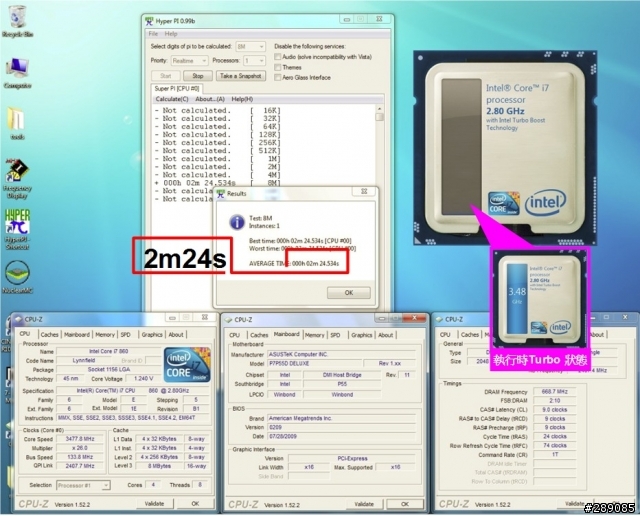

測試B-(1): 頻率未調整,有Turbo測Hyper PI，分數: 2分24秒

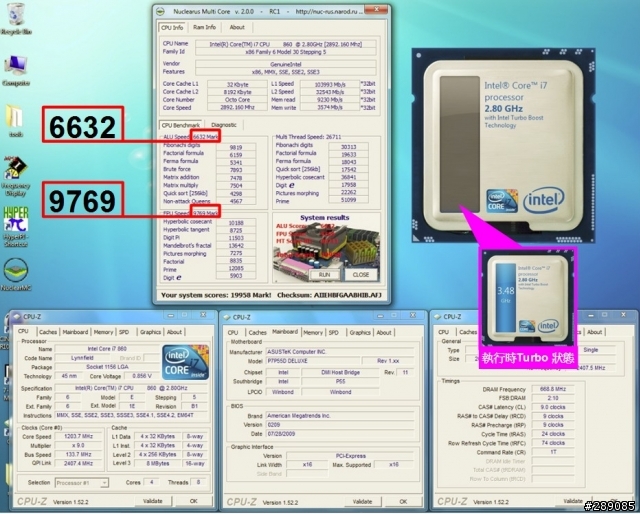

測試B-(2): 頻率未調整,有Turbo測Nuclearus Multi Core，分數: ALU: 6632 / FPU: 9769

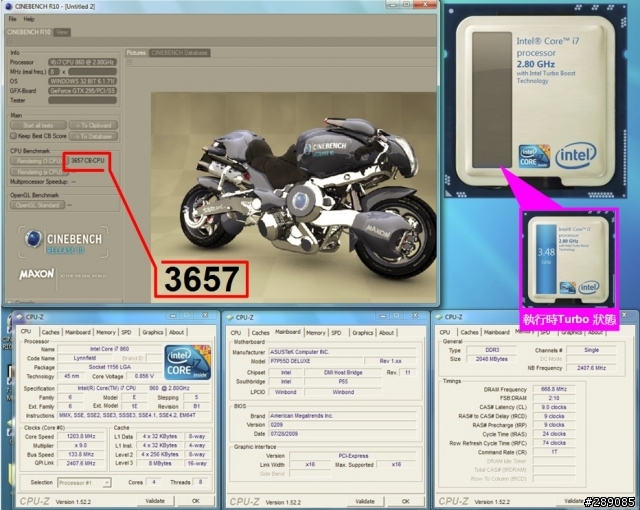

測試B-(3): 頻率未調整,有Turbo測Cinebench，分數: 3657

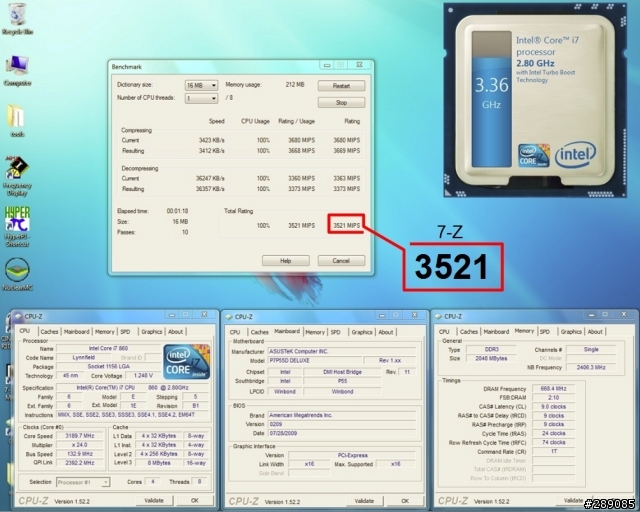

測試B-(4): 頻率未調整,有Turbo測7-Z Benchmark，分數: 3521

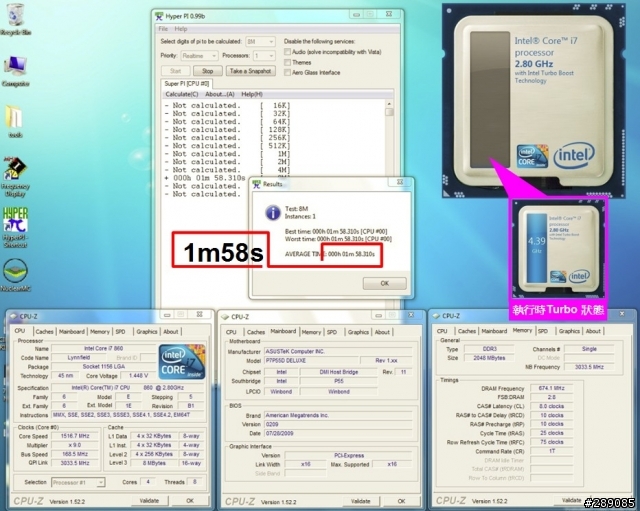

測試C-(1): 頻率有調整,有Turbo測Hyper PI，分數: 1分58秒

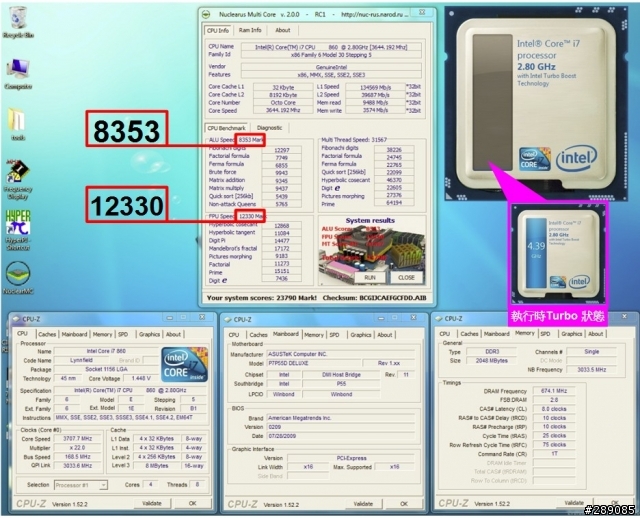

測試C-(2): 頻率有調整,有Turbo測Nuclearus Multi Core，分數: ALU: 8353 / FPU: 12330

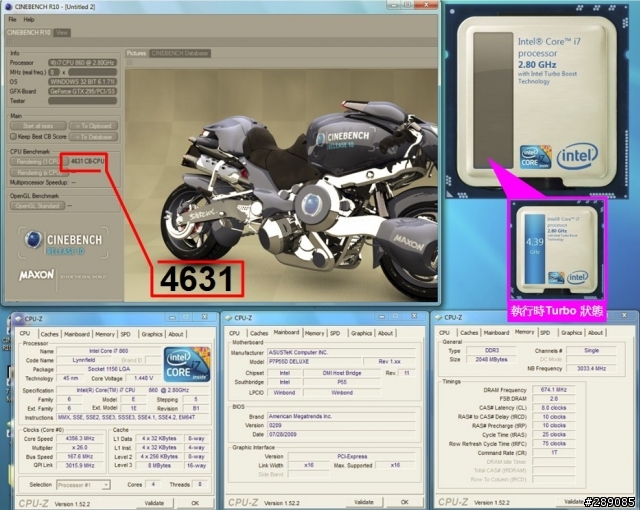

測試C-(3): 頻率有調整,有Turbo測Cinebench R10，分數: 4631

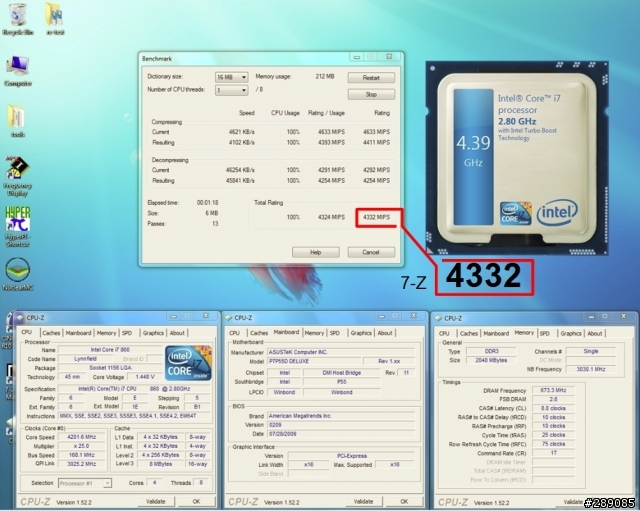

測試C-(4): 頻率有調整,有Turbo測7-Z Benchmark，分數: 4332

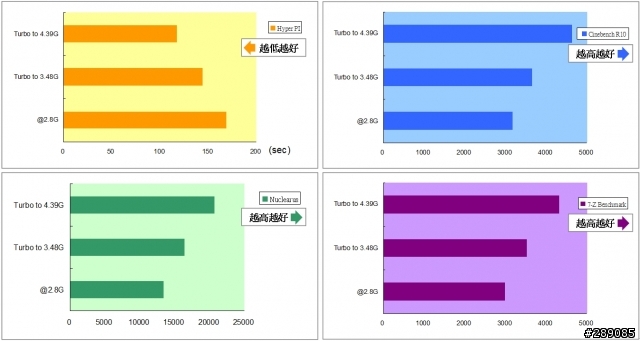

小弟很白目的作了這幾個測試，原因是我想知道那個Turbo上去的頻率到底是Intel寫好看的?還是真可以相信的? 最後將結果稍微整理如下，比較一下那個Turbo後拉高頻率的結果…果然! 從這四個測試軟體的結果來看，Turbo Boost提昇了CPU的效能。(只能說這筆錢花的值得)



這個i7 860預設的頻率是2.8GHz，開啟Turbo Boost後自動超頻到3.48G是不需要動什麼設定就能達到(只要別手賤把Turbo關了就有…)。而小弟上面寫到手動調整頻率Turbo 至4.39GHz則是有Tune了一些BIOS中某些設定值(如BCLK、CPU電壓等等的)才能頂到4.39GHz。

能從2.8GHz 到4.39GHz…爽度UP ! UP ! 這樣的結果小弟已經很滿意了啦~
(這個Turbo上4.39GHz的結果可能還算低的，超頻程度還是需視CPU、主機板、記憶體等等其他硬體體質而定)

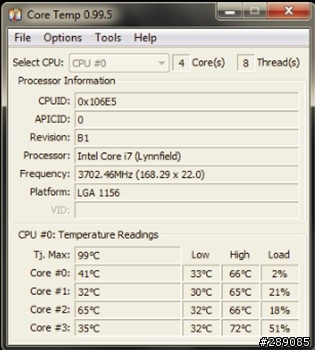

值得一提的是，在測試期間所有的組件皆是裝在機殼中進行的，令小弟很配服的一點是CPU的溫度並沒有因為超頻Run程式而超過72度C，看來這個Cooler真是買對了，當然機殼也是功不可沒啦(夏天可以不用電扇吹電腦了~XD)。


【同場加映 ~ 不只超很大! 而且也省很多】

另外，這個Turbo Boost剛好有個特點，就是只在CPU有Loading的時候才啟動，這樣的設計讓我覺得還蠻人性化的，符合Idle時省電，Run程式時再拉高運算頻率的理念，這點與傳統的手動超頻不同，因為小弟看友人超頻總是維持一樣的頻率在使用(Idle時也在高頻)，感覺上這樣會比較耗電;相較之下如果使用Turbo Boost，再加上打開CPU內建的省電功能的話，更能達到省電的目的。

在這張板上子要如何打開省電這項設定?

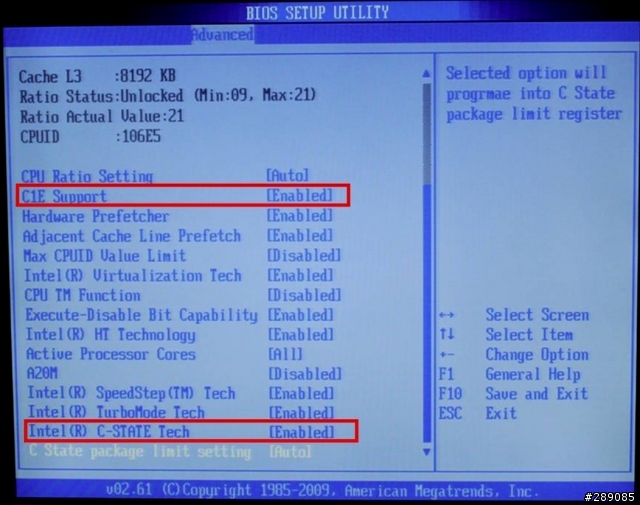

要打開省電的選項，一樣請進BIOS，並將C1E Support 及Intel(R) C-State Tech這兩個選項設定成 [Enabled]，另外也建議將 C State package limit setting 設定為 [ Auto]。(在某些主機板上好像是會寫成EIST，如果在別張主機板中的BIOS有看到這個選項，請記得將其Enabled)


就像剛剛作了Turbo Boost的測試一樣，小弟也對Intel的省電功能抱持著懷疑的態度(沒辦法，小弟自認疑心病超重)。為了印證這個推測，小弟還跑到學校去向老師借了量測耗電量的電表WT210 Digital Power Meter，有了他，不管電腦吃了多少電都逃不過他的法眼啦! 簡單測試如下:

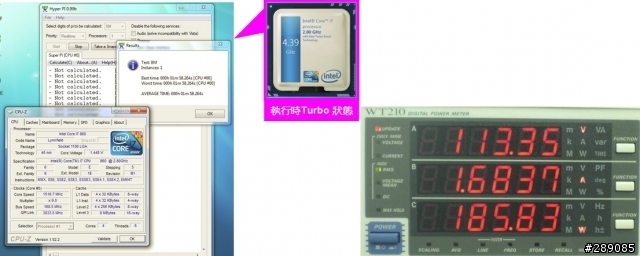

1.手動調頻設定，有開啟省電功能，有開Turbo Boost (Turbo 後可至4.39GHz，設定同前C組)

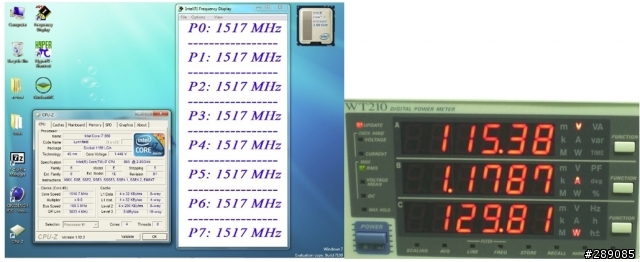

(i) 在Idle時的畫面及耗電量: 129.8W (從下可知Intel會自動降頻)


(ii) 在執行Hyper PI 8M/1core時及耗電量: 185.8W ; 執行完時間:1分58秒

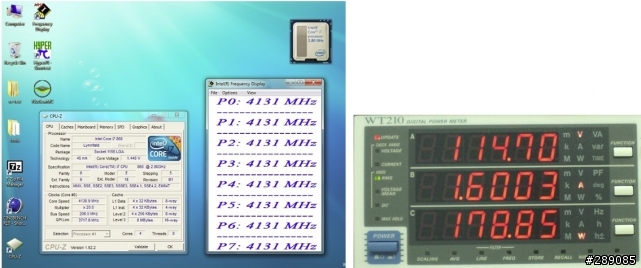

2.傳統手動超頻至4.13GHz，關閉Turbo，關閉省電功能:
(i) 在Idle時的畫面及耗電量: 178W (頻率維持原樣)

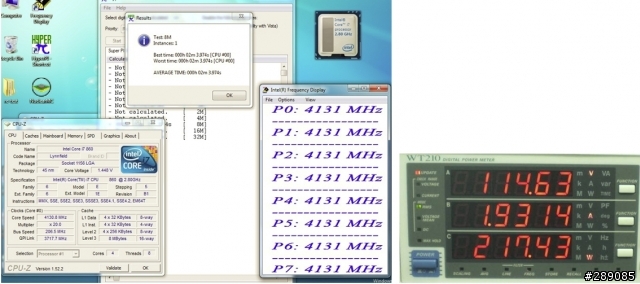

(ii) 在執行Hyper PI 8M/1core時耗電量: 217.4W ; 執行完時間:2分4秒

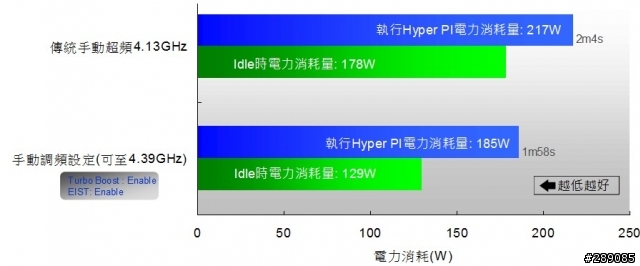

將上述四個測試的結果整理一下，如下表:


從上表很清楚的可得看到，手動調頻設定+省電+Turbo Boost的這組設定，無論是在Idle時或是運行Hyper PI時的耗電量，皆比傳統手動超頻的耗電量還低，而且執行程式的時間更快(只測1 core)，這點讓小弟不由得配服Intel這個省電功能真的有效，而且還省蠻多的。

舉個例，以Idle狀態來看，兩者相差了近50W，如果有人跟我一樣整天24 小時宅在網上，那一天的耗電量就是24*0.05=1.2度電，若以兩個月計算一次電費來看，就是1.2*30*2=72度電，以現在1度電4元來算，每次繳電費就差了288元，這雖然不是什麼大數目，但對我這種上班族來說，可以多吃四個70元的雞腿便當了…(廣告詞:善用您的愛妻(i7)還可省下便當錢XD~ )



【總結】:
(1)Thermaltake的Cooler (Contac 29)及機殼(Element V)散熱表現可圈可點，CP值超高!
(2)Intel Turbo Boost技術真的有用，而且能夠”無腦OC”.(連我家女王也會用!)
(謎之音: 你的意思是說我無腦就是了…皮在癢了你!)
(3)強烈建議開啟Turbo Boost + 省電功能，可達成” 超很大&省便當錢 ”之功效。

感謝收看，若有謬誤敬請指正。
