[新知]多元資料外接儲存解決方案Raidon ST6600

相信夥伴的電腦

若是用來工作的，不管你的硬碟再大，總是有滿的一天


尤其是一台主機頂多給你塞兩棵硬碟，就滿了

所以腦筋就會動到外接硬碟去

但是


硬碟【再】多，也還是總有滿的一天

所以今天的主題，就是當你的需求跟吉米一樣，甚至你的資料是需要給全公司的人access的，那頻寬就很重要了


首先，當然要先拆開PowerMac G5的主機囉，因為今天要加持的是號稱300MB/s的SATA2的解決方案


PCI-X的SATA2擴充卡喔，有專門給Mac的driver所以選擇他


Silicon Image出品，應該屬於佳作吧


由於吉米今天不是介紹外接陣列解決方案，例如這個Raidon ST6600（左起）旁邊的配角，SR3610（SATA2）、SR3600（FB800、USB2.0，買這台的故事可豐富了....）


Raidon ST6600 外接硬碟解決方案


外觀質感相當優，全金屬兼具散熱功能

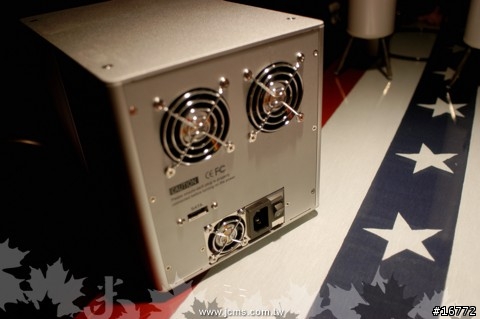

乾淨俐落的設計，後面除了兩個風扇之外，就是一個SATA2的接孔，以及電源插孔

那這台機器一次可以放幾棵硬碟呢？


來來來～連內接的cradle也是金屬的...真是感動


換個角度來欣賞一下


這是cradle的開啟鑰匙，要有這把，才能打開把手，抽出硬碟來


這是運送過程的cradle，因為中間還有一個塑膠的保護座，裝上硬碟前，要先拆掉


裝上號稱200MB/s的SATA2 250GB硬碟，他們家的Cradle有個好處


就是相類似系列中，是可以共用的


例如若你要外出，你可以抽出來， 插入最左邊那個小小的SATA2+USB外接盒，你就可以帶出門了，或是抽出來插到右邊的SR3610去做Hot Swap

都方便的很，甚至你可以多買幾個，隨時熱抽拔，把他當作是一個超大的磁碟片來使用都可以，不用重新開機


燈號面板，再這裡可以看到每棵一硬碟的運作狀況


cradle上面也有燈號，你也可以知道到底有哪些在做動


這裡則有另一組硬碟狀況顯示燈號


這裡顯示的是這套【系統】的運作狀況

吉米為甚麼愛這種東西？

因為理由很簡單，當再神的A電腦掛掉的時候，不用等他修復才能拿出資料來，只要把這台【系統】抱去另外一台電腦，你又是一條活龍，可以繼續幹活，而不用等到電腦修好的幾百年後

所以當硬碟一棵一棵塞入之後


你就可以開始來管理你的資料了，例如吉米是這樣分類的


當然啦～桌面上面就會跑出漂亮的圖示出來

也就是說，他是一個【五棵】SATA硬碟的外接解決方案（你自己可以選擇用SATA或用SATA2硬碟），透過SATA2傳輸，所以他就是會出現五棵硬碟在你桌面上面

當然這時候也會有人跟吉米一樣很貪心，想說一棵硬碟放一種資料不妥當，那可不可以使用Mac OS X內建的軟體陣列呢？


當然可以，還隨便你高興怎麼搞就怎麼搞，例如前三棵搞成Raid0來換取速度，後面兩棵來作成Raid1，讓我把作好要收藏的資料收進去這裡不用擔心硬碟壞掉

甚至可以全部五棵都來搞Raid0，或是全部去搞成Raid1，但這邊跟大家報告，由於是軟體Raid，所以雖然有超過四棵硬碟，但是你就是不能搞Raid0+1這種兼具速度與安全的方式


也因此，吉米開始把所有收藏轉換成數位，最後放入載具，出門在外時，就可以隨時享受囉

接著夥伴開始關心了

吉米，你要怎麼測試這個號稱可以到300MB/s的SATA2解決方案

因為不管是G5的內建硬碟也才只有SATA而已，也就是150MB/s，那你要怎麼去測試他？

就像你在鄉間小道，了不起能開到100km/h已經很恐怖了，你要怎麼去測試一台號稱可以到達極速300km/h的車呢？

嘿嘿～

不要忘記了，吉米有裝RAM DISK，也就是說，吉米拿【多餘】的1GB記憶體，來當作硬碟來使用，RAM的速度，可以遠遠遠遠高於硬碟速度了吧～

對～

夥伴可以拿那個怎麼測都不準的Xbench來玩玩看，當個數據參考，不要太認真，以吉米的PM G5內建的SATA硬碟來說，Xbench的答案是READ每秒傳輸52.38MB/s，Write每秒23.59MB/s，那這個神奇的RAM DISK效能如何呢？

答案是READ每秒461.89MB/s，Write每秒398.16MB/s，姑且不論Xbench準不準，但至少可以看出，這裡有9倍的速度差距...嚇死人吧～

所以Gigabyte開賣的那個iRAM，若有夥伴敗的起，搞個四張（PM G5可以插四張），各上4GB RAM，來作系統跑，吼～那真的是光速啊～

所以吉米將一個738MB的檔案，傳入RAM DISK裡面，來作測試的準備，丟入硬碟之後，在寫回RAM DISK來計算Read的速度鋒值


第一個G5，這裡是用Segate SATA 250GB來作測試，經過的是SATA的界面，下面就是Xbench測得的數據

第二個是160GB吉米的外接陣列解決方案，裡面接的是WD IDE 160GB HDD x2，走的是fw800（雖然他也有USB2，但吉米跟大家報告，USB2的實際傳輸速度比Fw400還爛，還會塞車）

第三個是1GB的RAM DISK，走的是記憶體插槽，Xbench的磁碟分數是607.52，Mac mini幾分？ 50.36分...好慘～

第四個是今天測試的Segate 250GB SATA2硬碟，經過eSATA進入主機

第五個也是今天測試的另一組WD 80GB SATA2硬碟，一樣在ST6600走eSATA進入主機

在這裡可以看到，單一棵硬碟的傳輸速率，並不能激發出SATA2的神奇傳輸效能，頂多比內接SATA好一點


這80x3+250x2個是將這全部的硬碟80x3+250x2全部搞成一個Raid0來測試，吉米發現，就像玩AOE一樣，當你派初一個農夫去耕田，你的收穫有限，最大產能頂多就是那樣，但今天你派五個去耕田，那這個產能就能被激發出來，就如同字這裡你可以看到高達177MB/s的傳輸速率，甚至實際上傳輸一個738MB的檔案，只要8.5秒，內建SATA要傳多久？20.87秒，不要懷疑，而且這是SATA 7200轉的硬碟哩

比較特別的是最右邊這個不知道Raid多少的惡搞法，搞出740GB的結果出來


搞成Raid1的結果，畢竟是軟體Raid效能會有差，因為必須透過CPU運算，而且這樣很危險喔，拿到別台電腦不一定能用喔


其他電腦及外接盒的數據參考，看到這裡很心酸吧...

不過也不要心酸，因為這些設備也沒有SATA甚至Fw800的接孔，所以只得乖乖用FW400來傳資料囉，你看看M9，已經比Mac mini的硬碟速度快上一倍了

這個小白是怎樣？唉～真慘...

所以吉米最後來個結論

若你是有很多資料要抽換、要分享，怕卡在一個頻寬而無法解決，這似乎是個不錯的方法

若你是要分享個其他電腦使用，記得買最新的PM，因為他內建的是Gigabit的乙太網路，不然硬碟快了，又卡在網路速度，不是很糗嗎？

但若你是安全第一，那建議夥伴選擇外接陣列解決方案

另外的SATA2的SR3610在測試的期間，並不能透過eSATA連上主機，所以無法測試，據說在PC上面是很正常的...

缺點是甚麼呢？

我想應該只有價格是你買不買這台機器的主要問題吧～

不然作成硬碟櫃多贊啊～

不過不行，吉米還是不放心把雞蛋全部放在一個籃子裡面，還是要有Raid1比較保險
