Q1: CF卡無法全速寫入 幾乎都在28M就上不去了~~
A1: 目前的轉卡速度都只能到UDMA 2 ~~ 系統的UDMA 4,5是看爽的......所以寫入卡在2XM就上不去
目前有問到台灣某家廠商要出ZIF TO CF ~~時間卡到奧運應該會在9月份 ,不過價格會比目前網拍的高不少(我猜5~600)
的確目前的轉卡速度都只能到UDMA 2 ~~ 系統的UDMA 4,5是看爽的......所以寫入卡在2XM就上不去
具廠商的說法ZIF是因為那一顆ZIF連接器 品質價差很大@@ 當然測的結果也是
現階段我應該是"等待" 反正不急~~現階段速度我已經很滿意了(讀:48M)

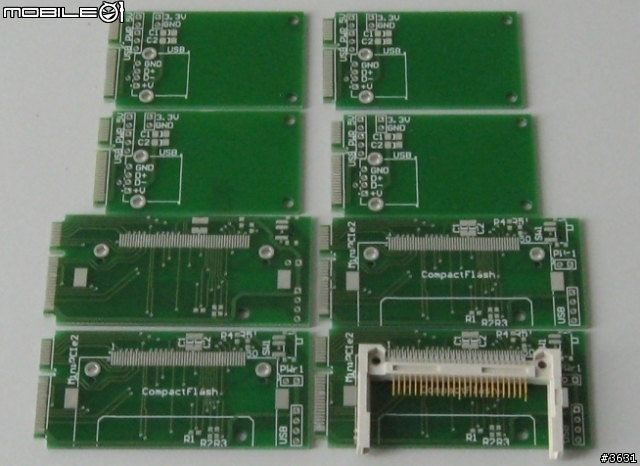

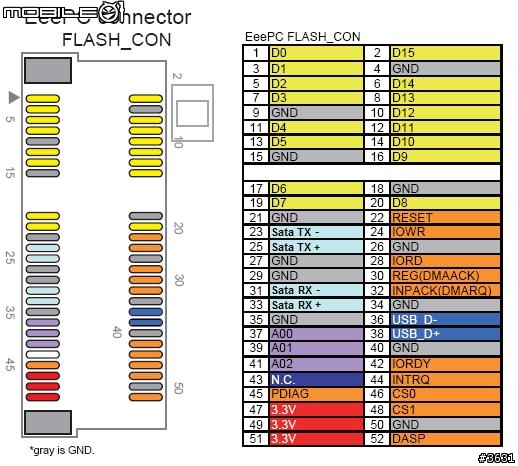

有找到一些資料 有興趣的可以研究看看
=============================================================
8/4 發現高溫的原因:
原先一直以為換了CF會產生高溫的問題 今天終於發現兇手
~~會產生高溫的是~~無線網卡~~
今天做了一些測試
鍵盤上方:37度
底蓋未開 CF上方41度 無線網卡上方42度
開蓋直測 CF卡34度 無線網卡45度~~
=============================================================
8/2 最新問題回報:
ccl8659 ,STUDIO KONG ,femc7488 三位都有遇到類似問題 我今天也遇到了XD
轉貼ccl8659的問題:
我裝了A-DATA 8G 266X CF-->ZIF,正常抓的到..但是有底下現象
1.CF當MASTER GHOST XP-->剛開始WIN XP進入正常(R:45MB/S R:25MB/S)
2.但原內建4G SSD SLC變極不穩,速度變慢(用軟體測時..時而1MB以下,時而回到2X MB/S)
且進入WIN花了0.5分鐘左右上..但4G SSD也不易存讀..怪怪的
3.以上是插電源下..4G時而五常時而變慢..一度懷疑4G SSD壞了,但"CF轉ZIF速度效能優異"
4.但這4G SSD在DOS底下GHOST時速度卻是正常
5.更離譜的是用電池開機時ASUS畫面停住..需再強制重開
進入WIN卻卻要10分鐘以上..好像電力不足...插上電源CF開機進入WIN很快..但4G SSD仍是怪怪的
-------------該如何呢???
感覺CF是正常...4G SSD相沖或壞掉
索性拔掉CF後,GHOST XP 回4G SSD,原8G SSD MLC也裝回---->一切正常??
---------是更新CF韌體 OR 換塊別牌的CF卡-----------
打擾你了..可以幫忙嗎..感謝
目且測試解決方式:
1. 拔除電池
2.拔除4G SLC 只用CF
============================================================
Update:
測試完畢 ~~要拔除4G SLC ,只用CF (拆機後就沒保固了~~三思)
femc7488大問購買的店家說法是因為"2個IDE MODE不同"所造成的不相容(CF UDMA5 / 4G UDMA4)
看來是這個原因 ,如果CF是 UDMA4 應該就不徐拔除 4G SLC ,有CF UDMA 4的大大 ,麻煩測試一下 TKS
901改機選擇 ......
1. 不改EEE PC901 SSD版 (12G /20G )
2. 純變成EEE PC901 HD版 (20~100G 5MM厚) 會過熱不建議用.......
3. 改8G CF SLC + 16G SDHC SD卡 (EPC 901 8G SLC版......跟7XX 8G版拼)
4. 改16G CF SLC + 16G SDHC SD卡
5. 改ZIF SSD (哈.....這個最貴啦@@ 32G 比EPC還貴.....)
============================================================
7/20 重大訊息~~
要改901 ZIF請注意~~
STUDIO KONG大大 提供之消息~~
***最新消息, 香港這邊剛剛發現了一批黑色20G Linux版本的901內那個重要的ZIF插座居然焊空不見了, 請通知貴版的友好們小心購買, 至於白色的20G Linux版本我這邊仍有版友好彩地能買到有ZIF插座的...***
在台灣買的大大 有消息可以回報一下~
==============================================================
其實原本鎖定的是技嘉M912 後來看到新聞ATOM缺貨+MSI缺貨效應.....感覺二線廠要出貨可能有的等...
最關鍵選901的原因是...
1. 901機板圖~~所有東西都模組化 將來升級空間大
2. 預留ZIF介面~~可以裝1.8"硬碟? 高速SSD? (當初都只有消息沒人證實)
.....而這2個消息都是在01看到的.......直覺應該選EPC901.....剛好又遇到黑色到貨......於是小朋友就出走了
到手之後當然就先解開大家的疑惑~~第一篇
解放 EEEPC 901 (上) ~內裝1.8吋硬碟~ 新增免拆機快速改機方式 ( 有圖)
BUT..........
原先並不打算擴充記憶空間 4G SLC+8G MLC 對我來說其實是夠用了
無奈發生幾件怪事~~
1. 裝GHOST 9卻無法備份 系統碟~~顯示LAB XXXX 錯誤
2. 後來想說改XPP試試看~~結果格式化後顯示硬碟無法寫入???
3. 最後連用還原光碟都無法將系統還原.....
最後一招~~把系統裝到8G MLC......結果...可以裝.......結論 4G SLC故障................
CALL當初買的店家......答案.......送..皇..家...Orz....
系統裝到8G MLC實在慢到爆.....好像在386電腦跑XP........於是乎先把腦筋動到高速CF身上
其實原先已經看了好幾片~但是SLC & MLC價格實在差很多~~
後來爬了01的文發現 EPC的SLC讀寫次數居然只有10萬次~~阿 RiDATA 233X CF也是10萬次阿~~雖然是MLC...就先試試了~~~~~16G 缺貨OOXX 只好選32G...

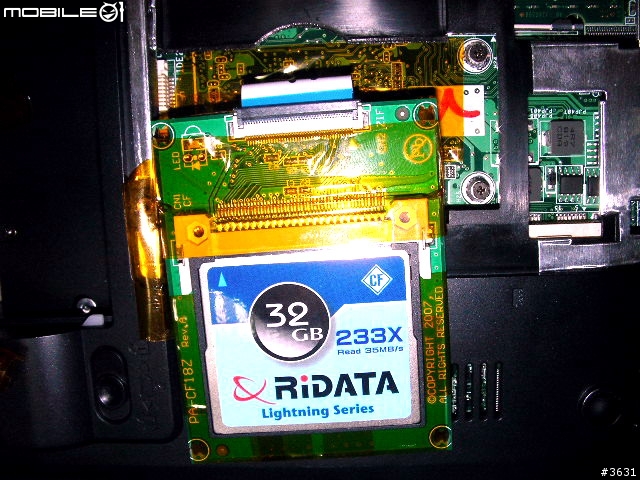

PART1 裝上機器的圖~~~

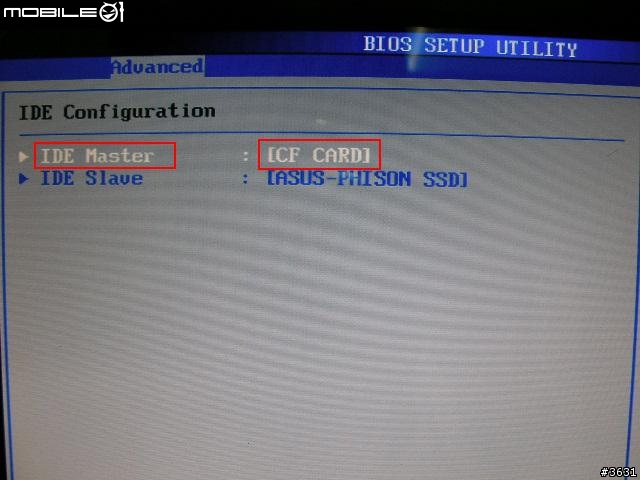

ZIF裝置 會自動設成MASTER

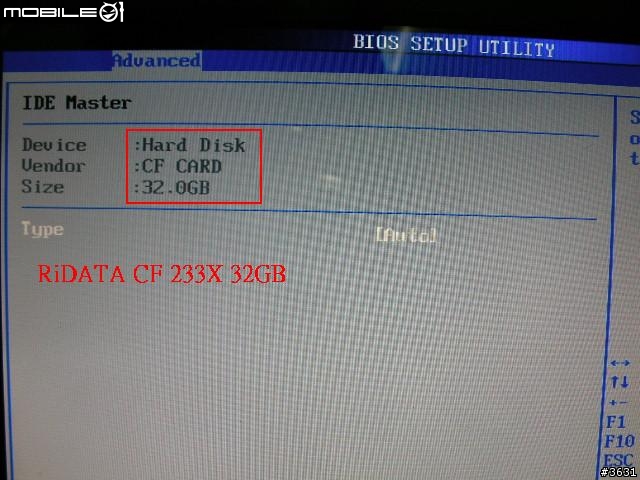

正確抓到 32G 硬碟

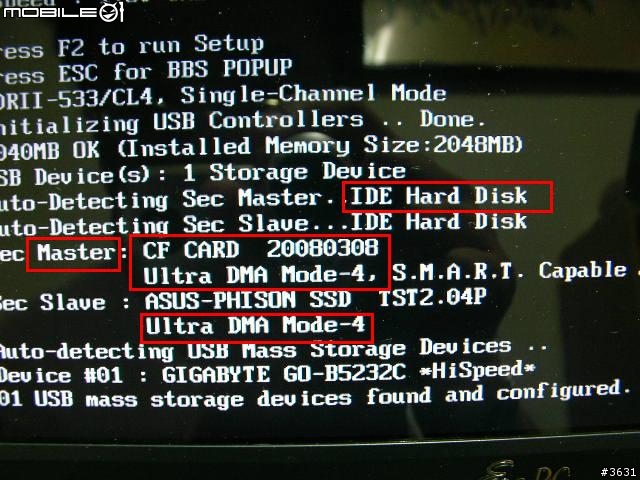

Ultra DMA Mode-4 ~~ 跟產品標識一樣 ~~ 也跟 4G SLC一樣

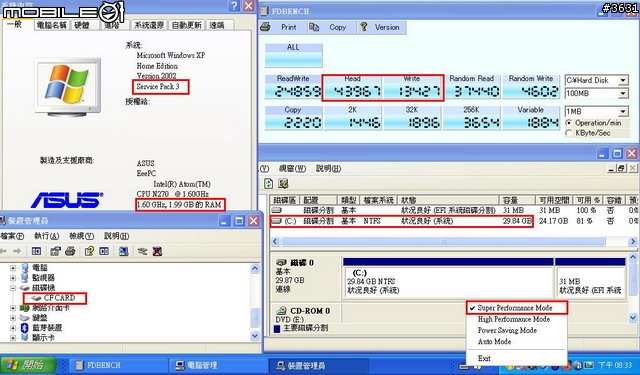

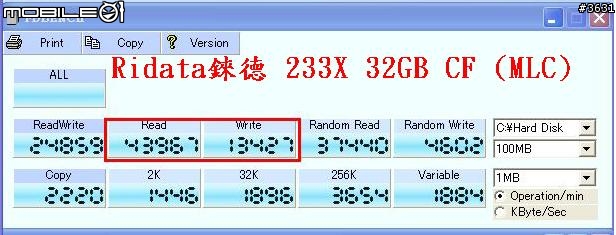

系統安裝完畢 ~~ FDBENCH 測出來的跟版上之前測的數據相近 (也跟我側4G SLC相近)
##基本上執行XP的速度比起 4G SLC 效能會更好一些 ~~ 不過MLC沒辦法多工處裡 ~~ SLC會比較好
(32G 233X MLC) 讀:43M / 寫:13M VS (4G SLC) 讀:32M / 寫:11M ~~
233X CF 比 SLC ~讀:快35% 寫:快20% ~~所以單一程式執行會比SLC來的快~~
基本上 錸德 233X這片跑起來 比原本4G SLC 來的好~~所以原則上就這樣用了~~
其他高速SLC CF就等板上其他的大大測試了~~~~
============================================================
7/12 PART 2 轉卡的排線長度約5公分 接上轉卡後CF卡面會向下 感覺會散熱不良....

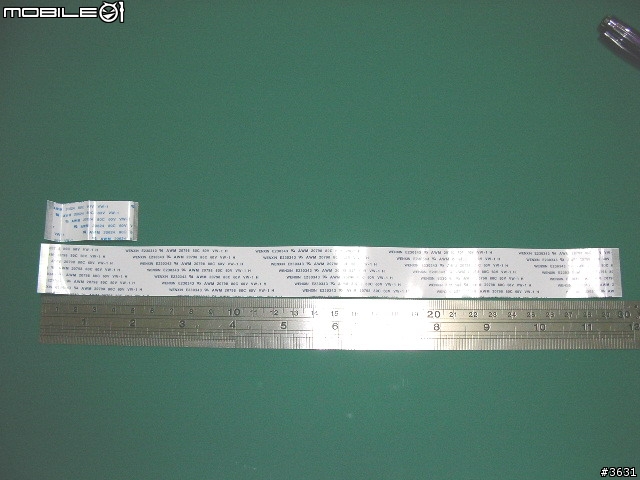

ZIF排線規格:間距0.5mm 40Pin (10~15公分的線長度比較剛好)
FFC排線實在不好買 問了好多家只有光華某家有 排線約30公分 50Pin $150...好貴...

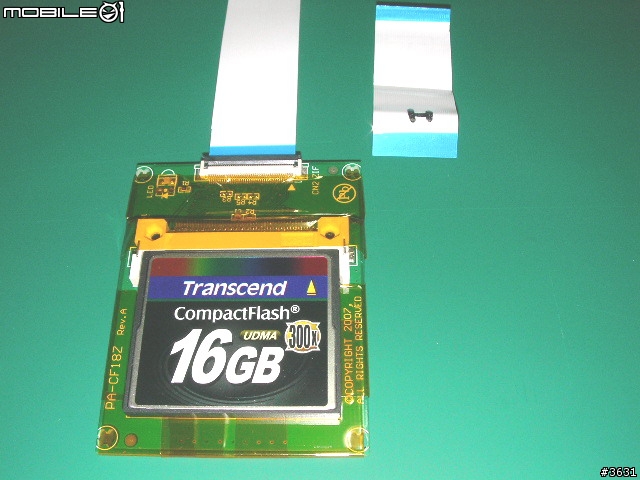

切掉10Pin 接上不能用的創見 300X 16GB CF
安裝在機器後完成圖(CF卡向上散熱應該好一點)...線不好折....弄得有點久....
============================================================
7/7 Update
話說錸德 233X 32G MLC 最後還是選擇退貨~~ 最大的原因誠如版上的前輩所說 MLC會有延遲的現象
這應該就是MLC的缺點 (讀取速度OK 但是寫入就會延遲.... 901 8G MLC更明顯 因為速度更慢)
等SLC到了之後再做後續測試.........待續
(現在P的24H是怎樣...送貨都下午5~6點 , 退貨早上9點就來... ) 我看要一段時間不能用901了....新買的不是24H....
============================================================
7/8~7/9 Update
7/8 話說P購非24H出會速度實在........於是就上網拍尋找有現貨( 創見 300X 16GB).....P購 BYE BYE...
會選門市買的第2個原因就是價格差太多 門市6K P購7K...價差將近15%....
門市帶回卡後當然要先上系統.....但是又是惡夢的開始......
先是電腦無法格式成NTFS 再來是901還原光碟無法還原 用自己做的GHOST也不行......準備打包換卡
7/9
今天帶去創見直營店換記憶卡 怪的是現場人員測格式NTFS的OK(用讀卡機) 不過他還是換一片給我.....
回家後.....901可偵測到UDMA5 (前一片只抓到UDMA4)....但是重點系統依然裝不進去
無論FAT32還是NTFS 甚至 還原光碟全都不行......看來創見 300X 16G 跟 901水土不服喔....又要換卡了...
*補充 : 要感謝NOVA 3F 某店家的幫忙願意幫忙換卡 若測試成功後一定幫忙推~~(價格實在不錯)
7/16
基本上到今天為止都在等卡.....放了一星期 中間故事就省略....重點....266X 缺貨~~~~~~
~~~350X有貨.....當然換這片......不過價格比較高.......其實尚可接受
創見 300X 16GB ~6張小朋友(含稅)

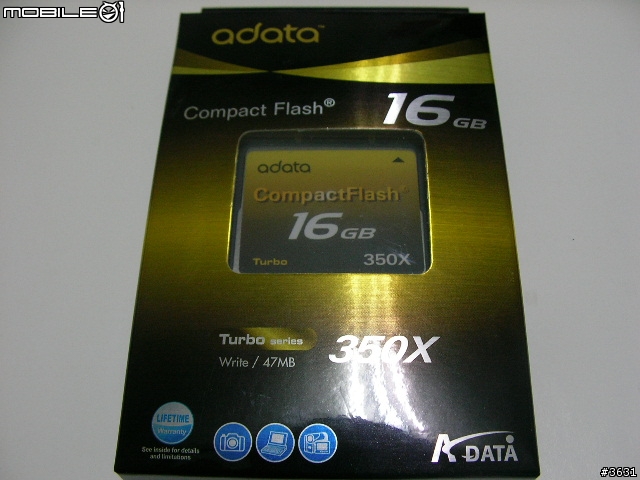

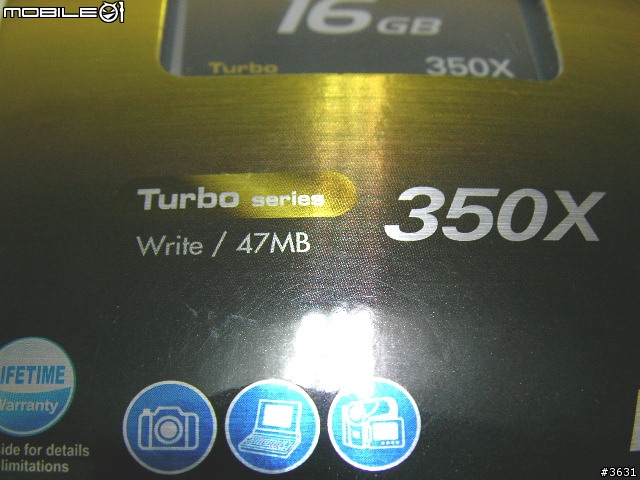

威剛 350X 16GB ~多5張紅色小朋友(含稅)
產品特色:
* 350倍速資料傳輸， 最高讀取速度每秒52ＭＢ，寫入速度可達每秒47MB
* 支援雙通道傳輸模式 (Ultra DMA mode 0~5 , IDE PIO mode 6, MDMA 0~4))
* 使用原廠SLC(Single Level Cell)快閃記憶體
........預計明天會拿到..........颱風天......準備看好戲........待續
7/17
果然是多災多難的901 原先卡到的時間從中午改到晚上6點~~等導6點....結果貨沒出到還在倉庫......
最後直接殺去倉庫拿.......終於拿到了~~~各位觀眾~~~主角上場........
首先當然是先再PC上試試看~~前一張卡也是如此試~~IDE轉USB+2.5"轉CF.....測試格成NTFS......
結果........................................................................................~失~敗~
當時心裡已經涼了一半.............硬上901~~
進入BIOS..................天阿~~~~~~~~~BIOS抓不到這張CF...........................ZZZZZ
最後手段............直接GHOST到CF...................

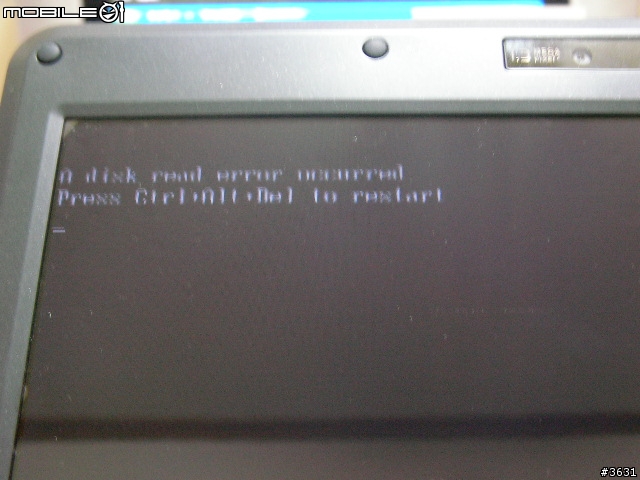

最後........................不....能...用...
最終結論~~看來901只能吃到266X............300X以上會有問題...........戰敗......謝謝收看END
============================================================
7/12

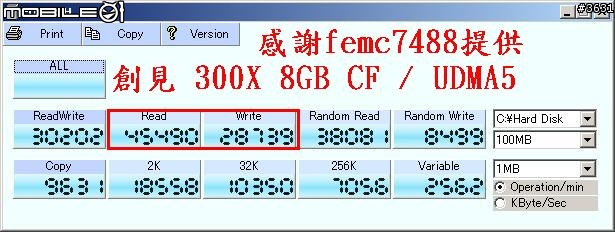

感謝 femc7488大 提供寶貴的測試數據
之前在版上看到其他帖測的讀跟寫都可以到45M......28M難道又改規格了嗎?
個人覺得此卡有個極嚴重的問題 接上這片卡後 內建的4G SLC會無法使用
femc7488大問購買的店家說法是因為"2個IDE MODE不同"所造成的不相容(300X UDMA5 / 4G UDMA4)
要煥此卡的請三思~~
感謝 STUDIO KONG 提供連結的測試數據

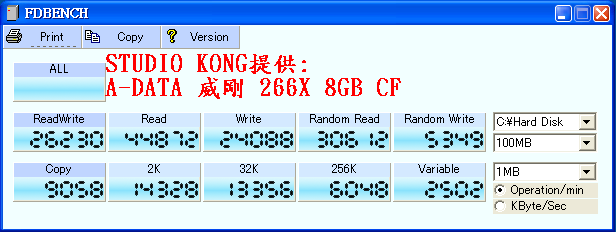

A-data CF 266X 8GB Eeepc901的測試數據
=================================================================
7/29
在這要先感謝3位貴人相助
1. NOVA 3F X28室 XX數位 小伍兄 (感謝願意幫我換卡)
2. 威剛客服部 某小姐 (感謝熱心幫忙安排FAE支援)
3. 威剛 FAE 陳兄 (感謝花了2小時協助解決問題)
7/17測試失敗後實在很灰心 ,原本想說便宜賣掉算了 ,無奈時機歹歹沒人要.....太貴了Orz
於是想說求助原廠試看看 ,如果能用就不要浪費......於是就先跟客服連絡~~~
(雖然不想比 ,但是兩家客服我都為了相同問題有聯繫過 ,但真要抱怨一下, 同樣是"客服" ,另一家創X就令人不敢領教, 無論客服還是工程 ,感覺...就...是...差...,不要把USER都是笨蛋白痴....我懂的不比叫工程師的少.....)
原本約7/28結果遇上"鳳凰"來襲 ,放假一天, 隔天7/29客服就主動來電改時間 ,OS..都放了快半個月..越快處裡越好..
下午當然就帶著所有傢伙...EPC ,轉卡 , CF卡....出發去~~
一開始測真是狀況連連 ,先是陳兄BENQ NB有問題 ,後來又借一台ASUS還是有問題......折騰了不少時間...
原先猜測是901相容性的問題 ,我也做好降MODE或砍UDMA模式的心理準備.....如果降了就便低速卡OTZ
最後選擇先把CF韌體更新(原始韌體是3月的)試試......結果一試就成功 ,裝上EPC901後....

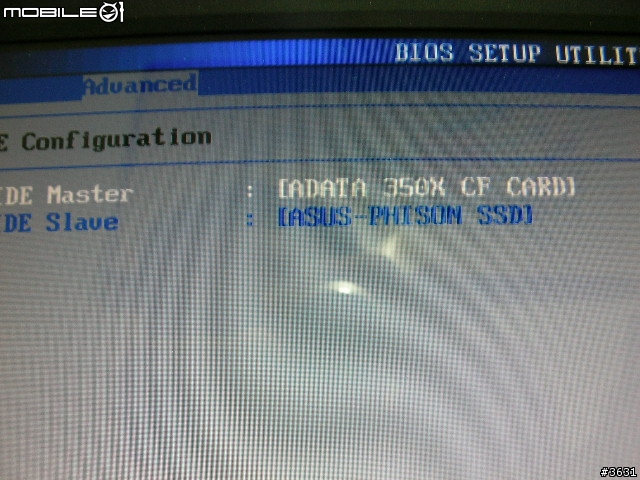

BIOS 可正確偵測 不會當機~~(名稱是陳兄刷韌體時加上的 原始是空白)
GHOST還原系統~~ 嘿嘿~~可以正常使用喔~~爽

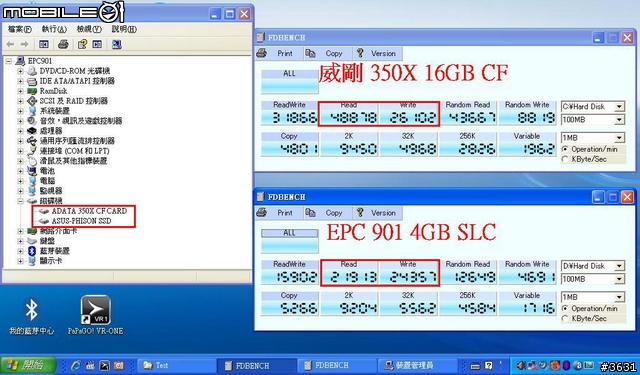

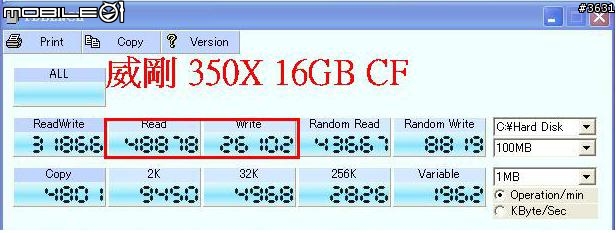

測試數據是回家後測的~~
總結&注意事項:
1. 排線太長會有問題~~(原先買的30公分太長訊號會嚴重衰減,沒買的別再買了QQ)
[350X已經是IDE的傳輸極限 線太長很容易被干擾 轉卡附的5公分線還OK]

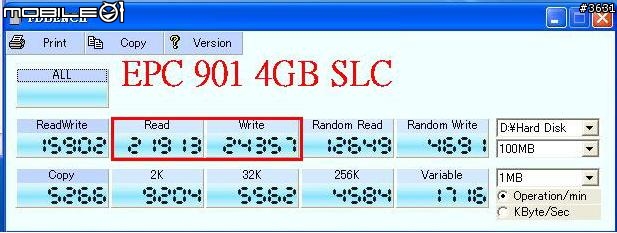

2. 卡內資料多少似乎會影響FDBENCH測出來的結果 特別是寫入速度[原始4G當系統時 R:32M W:11M ,今次測 R:21M W:24M ~寫入速度快很多]
實際原因尚需驗證 或許跟串2個IDE也有關 350X寫入僅26M跟47M差距很大~~(不想重灌了~~累)
3. 手上若有高速卡 300X 350X 若有問題可尋求原廠協助
[基本上卡應該都沒問題 韌體 轉卡 排線長度...外在因素比較多]
4. 板上的ZIF接頭 非常脆弱 我的已經壞一邊了 插拔要小心
[排線裝上後最好就不要一直換 非常容易壞]
總算有個好結果~~只是還要再解決散熱問題@@ CF接上後卡在下面熱能無法導出~~下蓋& 鍵盤會燙燙~~
============================================================
已測試可用的卡:
錸德 233X 32GB (UDMA 4 / MLC)
威剛 266X 8GB (UDMA 5)
威剛 266X 16GB
威剛 350X 16GB (UDMA 5 / 送回原廠更新卡的韌體後OK)
可用但會跟4G SLC衝突:
創見 300X 8GB (UDMA 5 / 裝了4G SLC不能用)
不可用的卡:
創見 300X 16GB (UDMA 5 / 無法開機)
============================================================
7/30
整理目前測試過的卡FDBENCH (感謝STUDIO KONG大 , femc7488大 的數據)
比較大的疑惑是 為何寫入速度無法超過30M?
T300X 8G在板上看過其他版大有測過可以到45M 為何上901後就變慢了~~ 怪怪~~

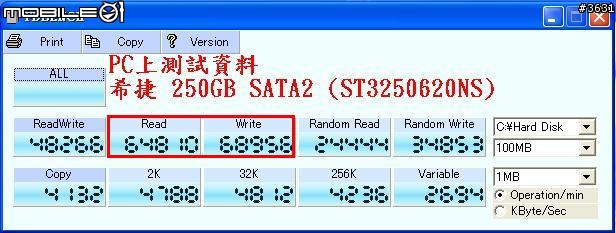

最後是跟目前工作用PC硬碟測出的數據~~但是實際感覺901執行比PC還快
=============================================================
補充 ~~拆完機當然要拍照留念一下~~

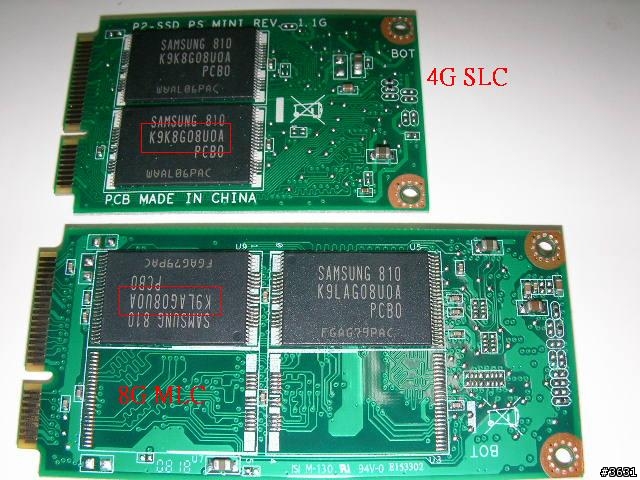

4G SLC & 8G MLC 都是用 Mini-PCI-E 介面 (8G SLC應該有機會吧....)
這張之前就有人放過了~~但是....

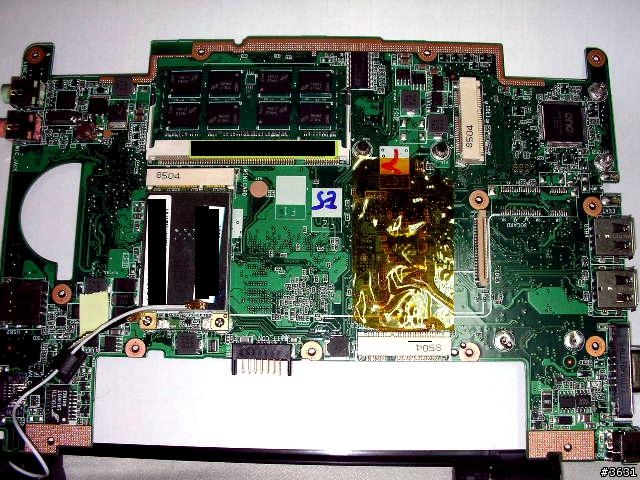

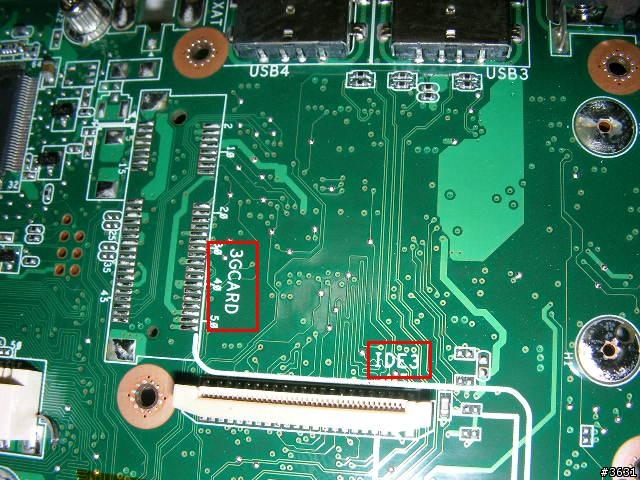

PCB的印刷看圖說故事~~IDE3 就是 ZIF ~~ 另一個 3G....看來901已經做好全面備戰的準備
