FX505GE 深度了解 潛能發掘 優化調整 改裝升級 散熱強化 超級進化

近日有不肖的銷售業務用我的文章欺騙消費者
關於FX505/705散熱加強優化處理的一些細節和說明
建議大家先看一下這一篇文章

昨天有人拿了一台asus的FX505GE來找我
機器主人:聽說大師功力高強,我這台筆電玩遊戲溫度高風扇吵,希望大師能幫忙調整調整
本大師:你慕名而來,當先讓你了解你的筆電,然後在調整優化改裝升級達成你的要求

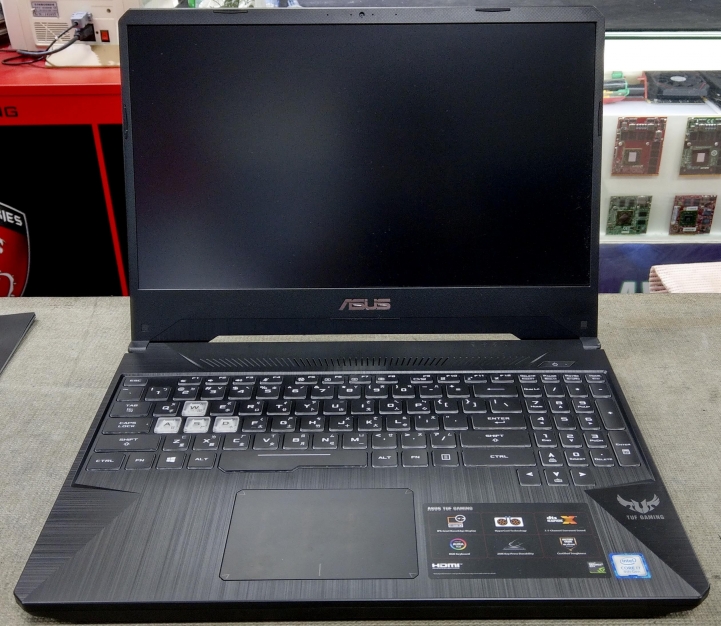

FX505GE 跟過去的筆電外觀看起來有些不一樣


窄邊框設計,視訊鏡頭保持在螢幕上面還不錯
有獨立的數字鍵,並沒有因為窄邊框而省略掉
當然鍵帽就小了一點了,各有優缺點,使用要適應一下

原廠表面的測試那些這一台全球有非常多的文章可以看了
這邊當然就不在浪費時間去做那些了
機器主人會拿過來求解,真實遊戲的表現當可推敲得知

這一台筆電原廠是有個3個使用者設定運作模式
分別為寧靜/平衡/增壓
機主玩遊戲會使用增壓模式來運作,溫度偏高風扇吵

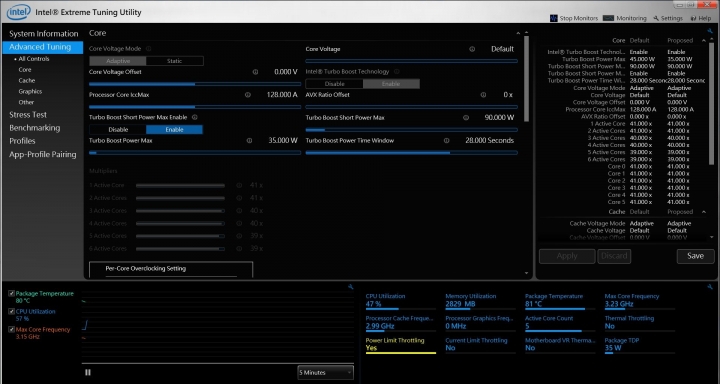

我們可以用XTU這個工具軟體來了解一下,這4個模式原廠的設定
要了解如何利用XTU來了解和優化你的筆電可以看一下我之前發的文章


寧靜 PL1=28W PL2=45W 真男人時間28秒,限縮功耗牆避免快速升溫和長時間高功耗的發熱
文書和影片或是一般工作使用這個模式基本上會是很好用又安靜的


平衡模式 PL1=35W PL2=90W 真男人時間28秒,長時間功耗限制是35W,短時間功耗增加到90W
這個模式請把他視為槍戰電競模式,包含玩顯示卡效能需求不高的遊戲如LOL
或是現在流行的吃雞你是想要拼吃雞的條件下,會把特效調低加強反應的速度
或是類似的槍戰射擊遊戲的容譽心模式下選擇的(上面那個是體驗遊戲畫面的娛樂模式)
能夠讓CPU可以提供你最快速的反應和應對,如果溫度會撞牆的遊戲請把特效降低是關鍵


增壓模式 PL1=45W PL2=90W 真男人時間28秒,長時間功耗限制放寬到45W,短時間功耗增加到90W
這是INTEL針對高階電競機種給的建議設置,這一台筆電的散熱設計原廠狀況下請不要用這個模式玩3D遊戲
用這個模式玩遊戲你的體驗可能會是這4個模式中最差的
因為容易一直撞溫度牆然後被強迫降頻,溫度高風扇吵,體驗差
這個模式的正確用途是高CPU運算效能為主的使用方式
如渲染/轉檔/大量的壓縮解壓縮工作/專業的工作如熱流運算等等吃CPU效能的使用方式
看到這邊你應該會正確的使用這一台筆電了

看完上面的說明應該會比那些寫一堆測試軟體和遊戲的有用吧
接下來就先直接拆開來看看吧

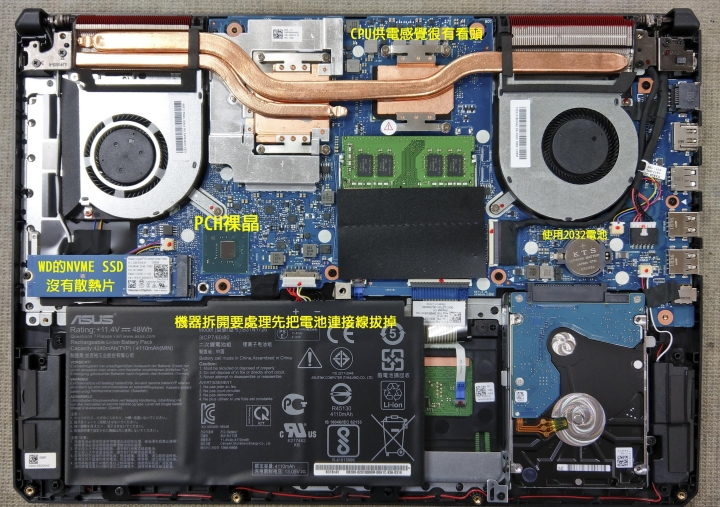

可以看到是大串燒的散熱設計
大串燒散熱設計的優缺點可以看一下我之前發過的文章
共有2隻導管,一大一小,大隻的同時通過CPU和GPU晶片
顯示卡的部份都有鋁片加強散熱,CPU的部份供電看起來不太簡單
PCH裸晶沒有散熱片,M.2的NVME SSD也是沒有散熱處理
BIOS電池是跟桌機主板一樣的2032便宜方便更換
筆電拆開之後要養成一個習慣先把電池電源斷開


要真正的了解一定要拆開來看才能夠知道
散熱片是鋁的,反過來看就能看到深度其實還挺不錯的
CPU的供電真的很豐富,多了很多想像的空間

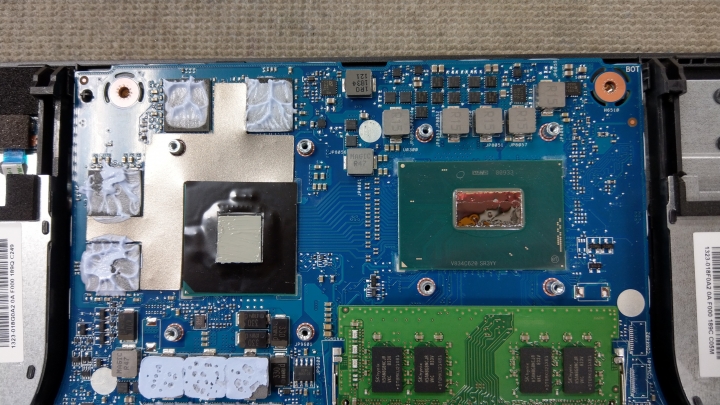

原廠用的散熱膏是相變的並不是乾掉了
由圖片我們可以看到散熱器彈性鋼片的下壓力道是不夠的
晶片中心區域的散熱膏是過厚的了,會讓熱傳的效果不理想
這樣的狀況在非常多的筆電上面都會發生
因為下壓力道過大可能造成晶片裂損
如果用太薄的產品又會增加組裝良率的問題
所以大部份的筆電拆機將散熱膏塗薄塗平對散熱大多會有幫助的

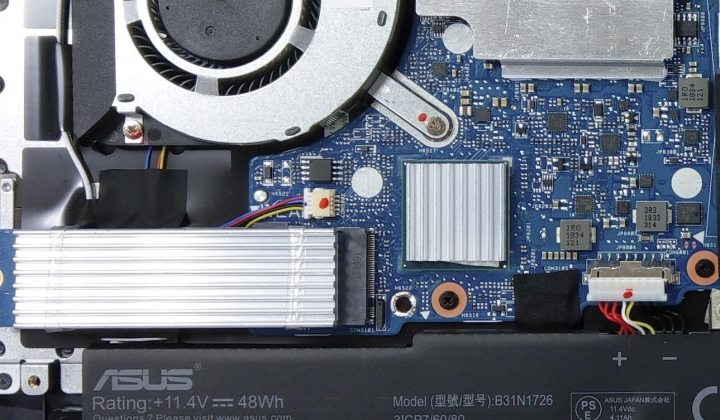

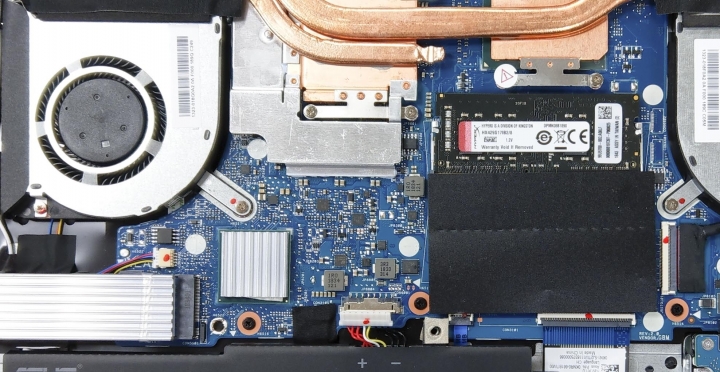

這一台筆電的內部空間是足夠的,因此我們將PCH和SSD的散熱片先處理一下
PCH的這一個散熱片大約2元但是是降低2-3年後筆電損壞的重要關鍵
一張主機板上面比較貴的元件就是CPU/GPU和PCH
CPU和GPU都會發高熱且又急又快所以不可能不處理散熱
一台筆電沒有廠商希望你用到天長地久
晶片組的設計基本上也都能使用超過2年的保固期
目前各家筆電廠針對主機板損壞的維修策略大約都是更換
包含高階CPU和顯示卡的主機板都是非常的昂貴的
維修更換的費用甚至可能高過你當時整機購買的金額
PCH的散熱片真的是非常有必要要增加的
M.2的SSD散熱片就比較多人知道了解了
那就是SSD可以跑的比較順不會過熱降速


上面有看到CPU的供電設計用看的相當的給力

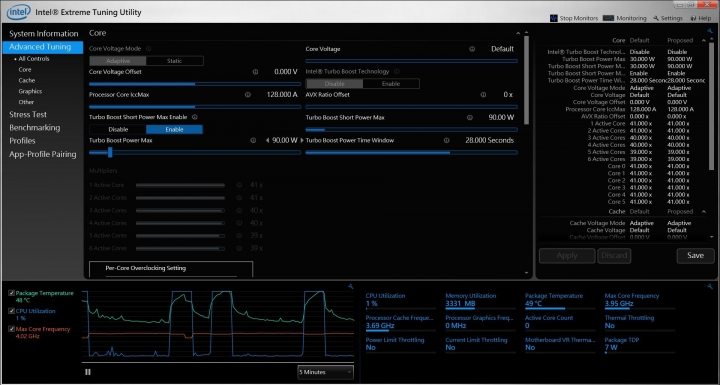

XTU的圖內行的人應該有看到PL1的設定是藍色的
表示是可以調整的,那就來拉看看吧,PL1直接拉到90W
真的可以拉也可以導入確定,有沒有辦法真的上的去就要測試才會知道了

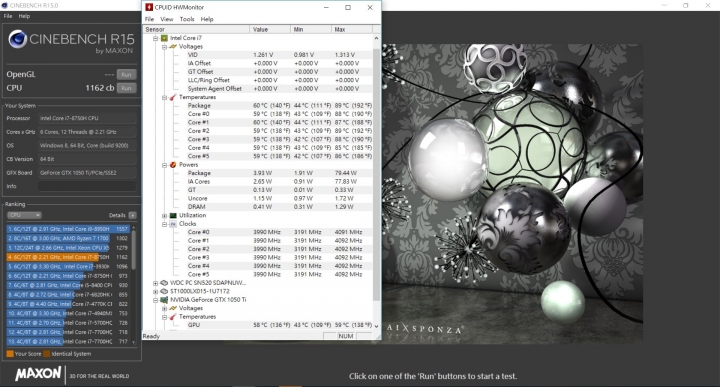

原廠設定在增壓模式下的實測表現
最高功耗來到79.44W,表現的相當的好,大部份的筆電短時間功耗是衝不到那麼高的
在原廠的條件下跑R15是真的可以壓的住,最高溫89C


把CPU電壓加0.1V,一樣跑R15,大約跑到這邊撞溫度牆降回45W功耗
最高跑到88.97W,CPU供電能力果然相當的驚人,這就是這一台筆電的潛能發掘之一

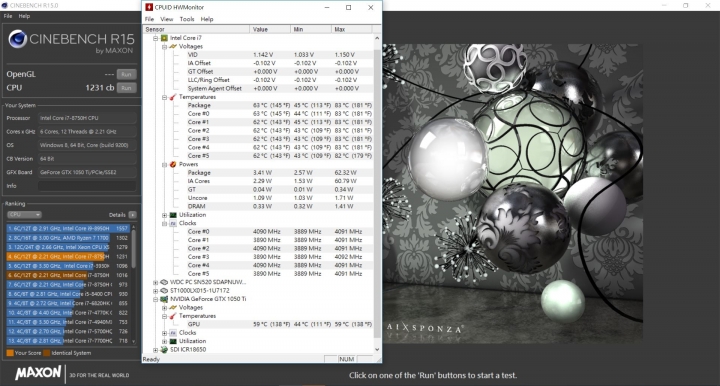

使用XTU解除PL1的功耗限制,電壓調降0.1V,是可以全程用60W以上跑完R15
得到的分數也是8750H極限效能了,測得的分數是1231CB
這一台筆電的潛能發掘之2就是在全原廠的狀態下是可以讓CPU全效能運作
且可以解除長時間功耗的45W上限,使用XTU優化調降電壓也是可以有足夠的散熱壓制力的

看到這邊大家應該覺得這一台筆電真的很強大對吧
大家有空可以回頭看一下大串燒散熱設計的優缺點

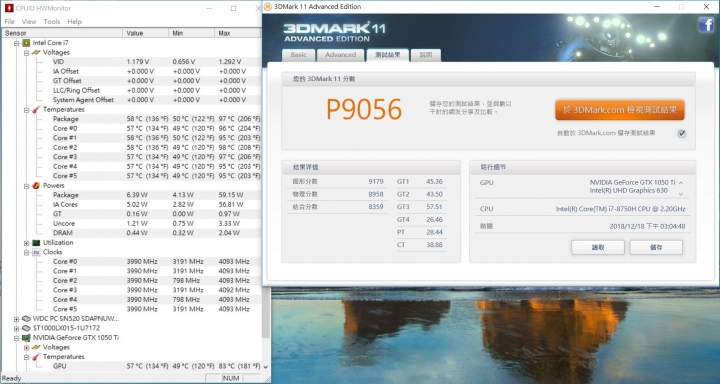

貼一張3D11 P模式的實測圖給大家看一下,讓大家回回神面對一下另外一個面向的現實
所有核心的溫度最高都超過了95度C,這還只是跑3D11而已
大家可以看一下原廠單通到物理分數成績8958分

看到這邊大家應該了解這一台筆電的散熱瓶頸和關鍵市在CPU
顯示卡的散熱基本上在原廠的運作對策下是OK的
我們就來幫CPU上液態金屬吧

處理好大約就是這個樣子,有拆過顯示卡的散熱膏也把它給換掉了


一樣用XTU解除功耗限制和調降CPU電壓0.1V,最高溫由83度C降到78度C
全程頻率運作的更穩定風扇聲明80度以下明顯小很多
真實的差距並不是只有表面的這5度C而已
而是使用體驗同時也可以變的更好了

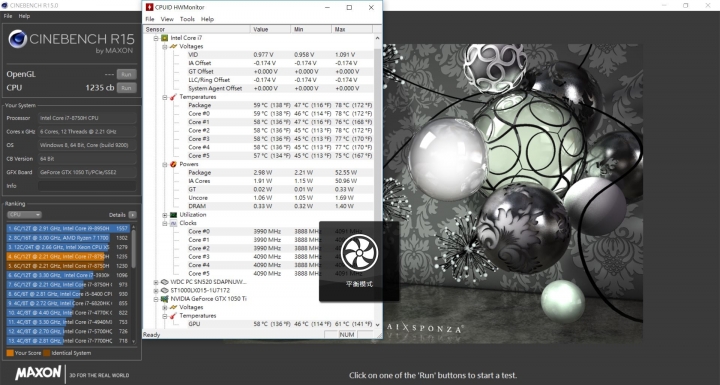

用XTU持續探索這一個CPU能調降電壓的極限,大約是在-0.17V那邊
調降0.17V的電壓之後,高耗差不多跑到52.55W左右就能讓這個CPU跑全速了
跟原本要81W以上差距是很大的(AIDA64單勾FPU燒機會超過105W是用GT75測的)
不過最高溫度還是在78度C,中間的過程溫度是有比較低
風扇進入中間轉速的時間會比降0.1V來的少,相對就更安靜了
降0.1V的轉速幾乎就是中轉速的狀況中間比較不會降風扇轉速
如果能夠降到0.19V以上的話有可能更安靜和低溫(那種體質可遇不可求阿)
特別叫出平衡模式的圖是要證明是用原廠系統沒有動過


在來就是換裝高頻記憶體 金士頓 HyperX DDR4-2933 17-19-19-39 8G*2雙通道
當然這不是裝上去就直接能用的
有網友搞了七七四十九天個血淚才終於讓他搞起來


金士頓 HyperX DDR4-2933 17-19-19-39 8G*2雙通道的實測運作效能表現就是這樣
筆電搭配高頻DRAM對遊戲體驗的影響可能遠比你想像的大
高頻記憶體對遊戲運作的好處可以看一下上面我之前發過的文
工作用途的方面Lightroom這個很多人使用的軟體
有10-20%的時間差距,對於相關的工作者來說也是有相當的幫助的
這一台如果搭配解功耗限制讓CPU全效能運作,跟那些不能全效能運作的筆電來說
將會有非常大的差異的


搭配液態金屬散熱加強和XTU解功耗和調降電壓優化設定之後,一樣原廠的8G RAM

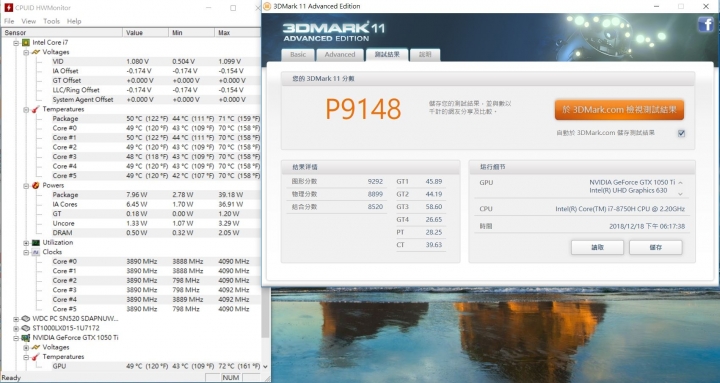

一樣用3D11跑了一下測試,CPU最高溫由98度降到71度C
顯示卡的溫度由83度降到72度C,可以說經過優化和處理之後的表現大幅提升
跑測試的時候風扇更是由拼命轉變成輕鬆轉


在搭配上雙通道的高頻記憶體,金士頓 HyperX DDR4-2933 17-19-19-39 8G*2雙通道
溫度的變化不大但是物理分數的成長拉高了很多
基本上在遊戲內即時的反應與應對的速度是會有影響的

看到這邊應該有覺得這一台FX505GE是真正有感的超級進化了吧
希望這一篇文章能夠讓你更了解這一台筆電
擁有這一台筆電的人也可以有可以調整升級的方向

如果是全原廠的狀況下
一般玩遊戲我會建議用XTU另外調整一下
PL1=35W PL2=45W 真男人時間28秒,長時間功耗限制35W,短時間功耗45W
這樣的設定會很好用的,特別是在針對遊戲使用的時候
這一台筆電的散熱在原廠的狀況下,雙燒的話CPU長時間功耗大約就是只能壓在35W
這個模式玩3D比較吃重的遊戲,可以透過CPU功耗限縮避免CPU一直飆功耗
如果功耗沒有限縮,不但會比較熱,風扇也會比較吵,撞溫度牆啟動過熱保護遊戲體驗會差很多
這樣的設定用在3A遊戲大作還是吃雞這些都是相對好用和正確的模式(原廠狀態)
抱歉想請問一下大大,看了圖片,ssd部分是不是晶片朝下呀,那散熱片是否是固定在沒晶片那面,那這樣散熱會有用處嗎?自己也想來diy一下…
請教這樣處理需要話多少時間?
樓主有開放報名嗎?^^

TT90078 wrote:
抱歉想請問一下大大...(恕刪)


這一台並不是朝下的設計
是用新的顆粒所以後面都是空的
應該是用64或是96層的吧

Wolverine9900 wrote:
這篇真的超專業。我...(恕刪)


筆電確實是被局限住的產品
所以處理起來是相對比較不容易的
對產品有足夠的了解還是有辦法做出差異化的

Xanders0228 wrote:
請教這樣處理需要話...(恕刪)


整個處理起來大約要1-2小時吧
這邊就是單純分享給大家知道這一台筆電
和這一台筆電真正的可能
我有私你我的LINE了
你可以加我

Lance2278 wrote:
請問一下,像這樣拆...(恕刪)


基本上是沒有甚麼影響的
目前華碩在國外也已經發過聲明
自行拆機如果沒有人為損壞是不影響保固的
整台筆電也只有CPU螺絲那邊有一張防拆貼紙
不過那可以用吹風機吹熱一下在點一點點去漬油就可以拿起來了
整個用好在貼回去跟本也看不出來
我這邊處理過的筆電已經有幾十台送會去都沒有出過問題
甚至是貼紙破掉或是沒有貼回去的都有
中間是有被問過是否有自行拆過
就真正沒有人為損壞阿
也沒有被刁難過以上給你參考看看
