Asus Zephyrus G15 半拆解及小改造

歡迎來到很隨便實作坊

友人最近新購入GA502IV,跟我抱怨溫度太高,講著講著就不爽了,於是就丟給我好好拆解整理。沒辦法,就是這麽隨便喔,保固什麼的都不重要啦。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造

各項試驗直達樓層
8樓暴力熊散熱膏上機實測。
10樓D殼麥拉片拆除實測。
14樓燒機測試及巫師3遊戲實測
19樓修復導風麥拉片
27樓國外網友分享進階電源管理降頻降溫實作實測
41樓鄭重聲明
61樓裸晶人為損壞案例
76樓ASUS越南團隊回答關於D殼風口設計封住的原因
83樓提供螢幕校色檔下載

主機板(D面)
Asus Zephyrus G15 半拆解及小改造

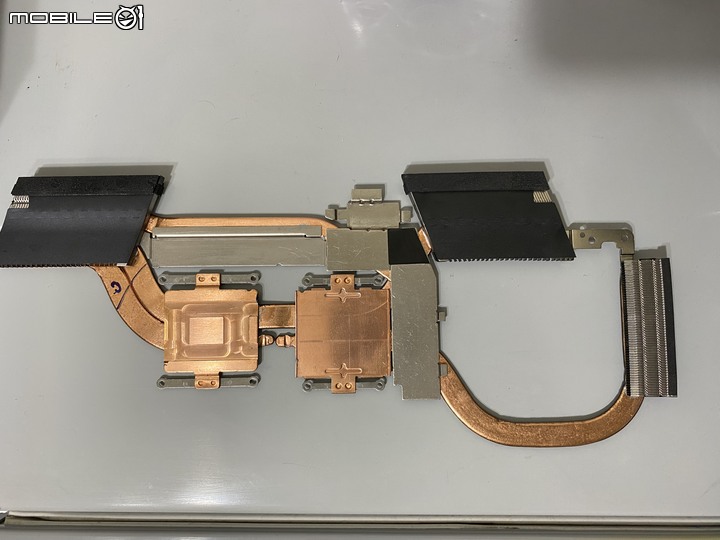

散熱器外觀(1)
Asus Zephyrus G15 半拆解及小改造

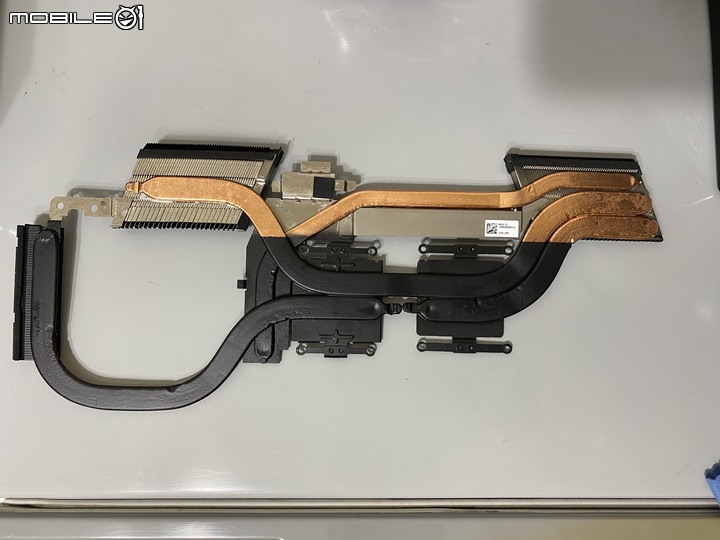

散熱器外觀(2)
Asus Zephyrus G15 半拆解及小改造

GPU:NVIDIA RTX 2060 Max-Q
Asus Zephyrus G15 半拆解及小改造

左GPU,右:CPU AMD 4800HS
Asus Zephyrus G15 半拆解及小改造

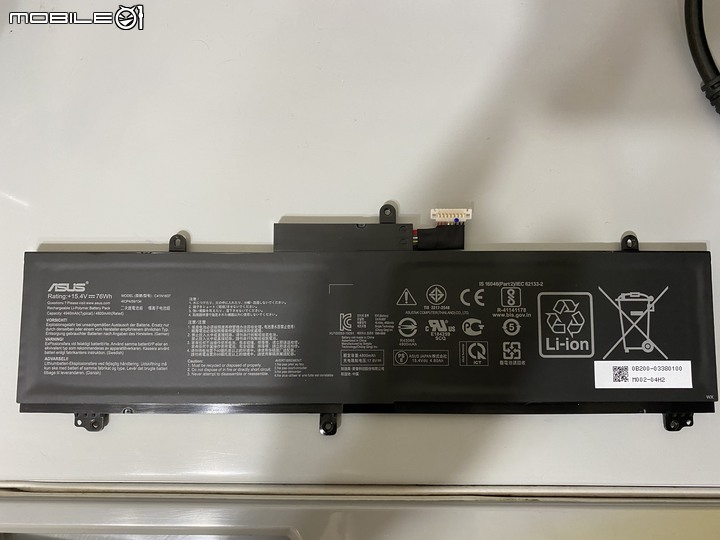

電池外觀(1)
Asus Zephyrus G15 半拆解及小改造

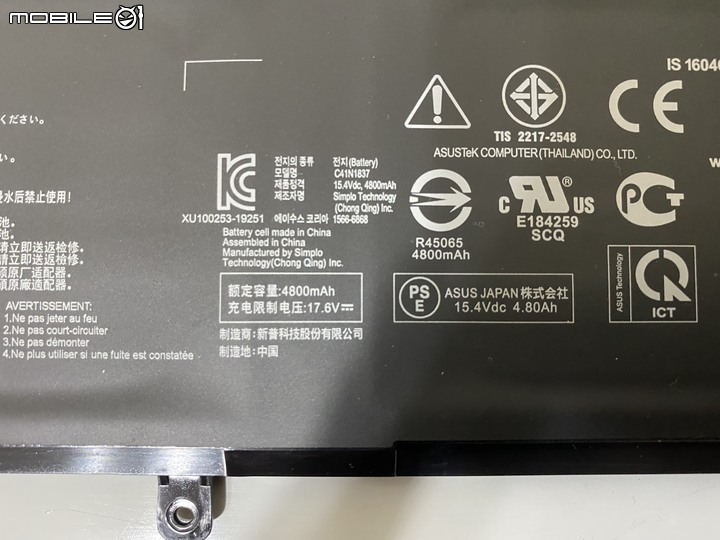

電池外觀(2) 額定容量:4800mAh
Asus Zephyrus G15 半拆解及小改造

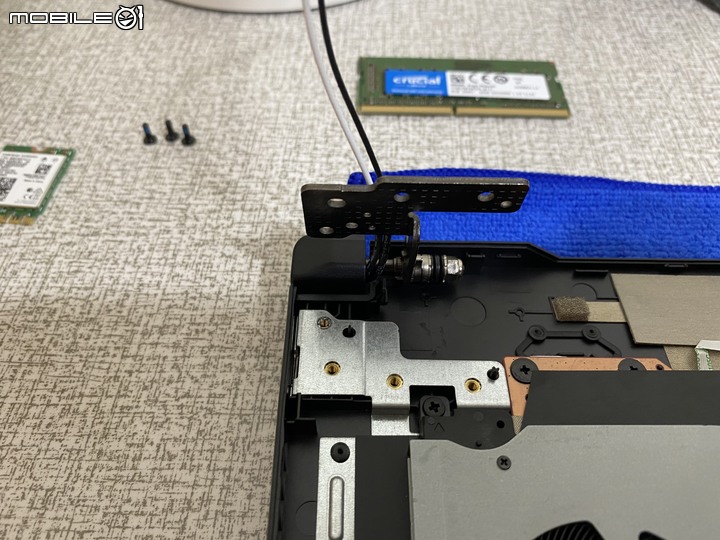

轉軸,無線網卡天線
Asus Zephyrus G15 半拆解及小改造

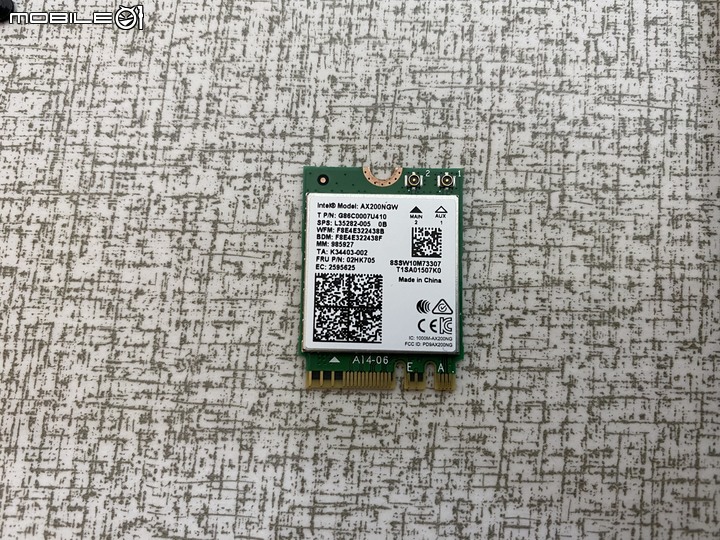

intel AX200 無線網卡
Asus Zephyrus G15 半拆解及小改造

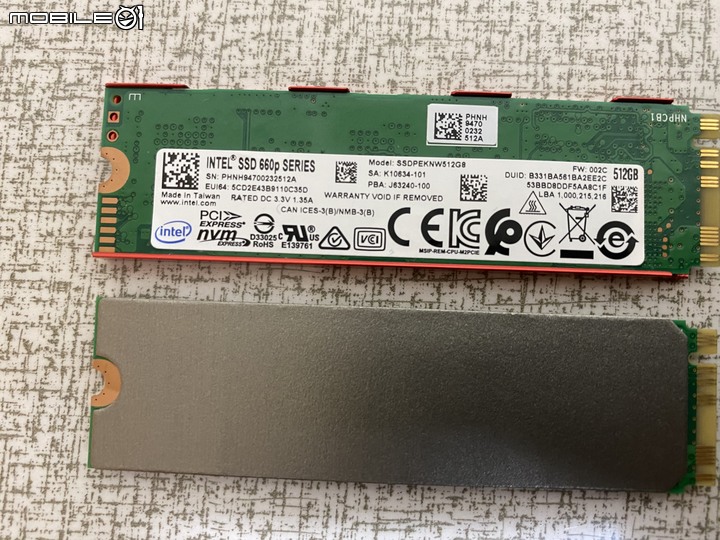

SSD:intel 660P 512GB(上面為另購安裝,下面為原廠,原廠上下有貼散熱片,兩條是一樣規格)
Asus Zephyrus G15 半拆解及小改造

加裝的美光 DDR4 3200 8G
Asus Zephyrus G15 半拆解及小改造

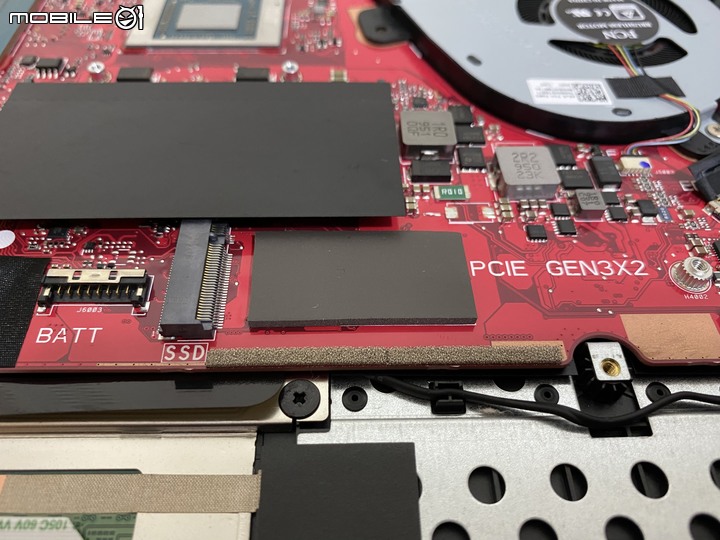

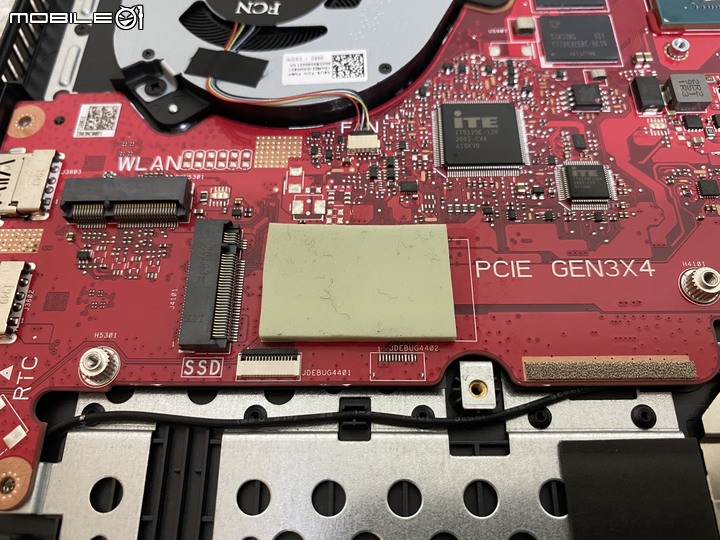

SSD下方有導熱矽膠
Asus Zephyrus G15 半拆解及小改造

導熱矽膠
Asus Zephyrus G15 半拆解及小改造

另一條SSD下方導熱矽膠為另外加裝
Asus Zephyrus G15 半拆解及小改造

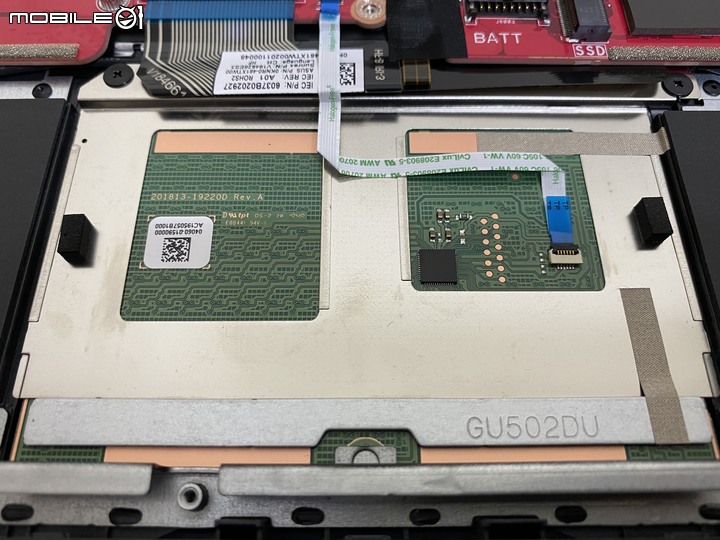

觸控板模組,GU502DU刻印(?)。
Asus Zephyrus G15 半拆解及小改造

LCD螢幕排線
Asus Zephyrus G15 半拆解及小改造

拆機有用到的工具:塑膠橇棒,十字和一字起子,熱風槍。
然後呢?以為後面會說怎麼拆嗎?不好意思就是這麽隨便喔。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造
整機模組跟GU502DU非常像。
熱導管才四根,G14都五根了,ASUS你多一根給G15不行嗎?Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造
再來要拆掉D殼那兩片麥拉片。

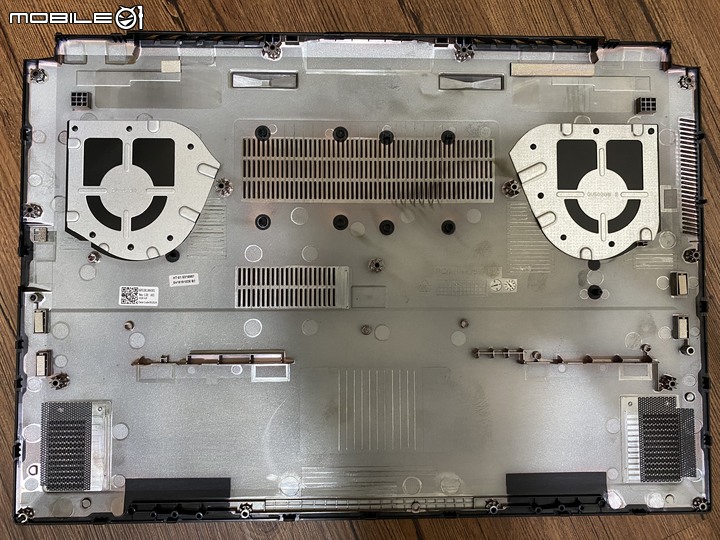

D殼
Asus Zephyrus G15 半拆解及小改造
期待兩人盡快和好,回來分享怎麼拆 (喂~~)

這樣拆掉,直接散熱膏應該要重上吧?
這台外觀應該就跟之前的GU502是差不多才對,
散熱模組大致也相同。
樓主若有考慮繼續拆下去,還記得回來分享^^
grudgeone wrote:
期待兩人盡快和好,回(恕刪)

散熱器一拆一定會破保,因為有易碎貼紙,麥拉片也很薄,就算復原還是看的出來有拆解過,要換散熱膏但是在意保固的建議不要亂動,送原廠比較保險。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造
怎麼只讓聞香不上肉

連散熱筒片都拆了應該有詳拆才對求分享
你的散熱膏
也清得太乾淨了吧
有沒有用什麼密技
可以教一下嗎
月經前緊張 wrote:
你的散熱膏也清得太乾(恕刪)


我剛看也嚇一跳,上面的散熱片清的彷彿是沒裝上過一樣,
所以樓主這樣拆了...然後呢?是打算要做甚麼?
有要改什麼地方嗎?

看了有點心驚驚,新買來就直接拆了,真猛!
這畫面好露骨,但又好奇想要繼續看下去。
拆就破保,在意的版友們就母湯喔~~
奈許1010 wrote:
我剛看也嚇一跳,上面(恕刪)


德國 Thermal Grizzly Kryonaut 暴力熊散熱膏
Asus Zephyrus G15 半拆解及小改造

今天要來換上友人帶過來的德國暴力熊散熱膏,導熱係數:12.5 W/m-k,台灣總代理公司貨。
換之前玩遊戲平均95-98度,換上後平均83-85度。
友人看過後表示非常有感,我回他:真有錢啊,就隨便用吧。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造
只是塗上散熱膏後,很順手就鎖上散熱器了,鎖好才發現忘記拍照了。要再拆裝清理,實在很懶,隨便啦。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造

AIDA 64 穩定度測試(1)
Asus Zephyrus G15 半拆解及小改造

AIDA 64 穩定度測試(2)
Asus Zephyrus G15 半拆解及小改造
D面兩片麥拉怎麼拆,直接破壞黑點嗎?
記得好像沒有螺絲在上面,好拆嗎?
super0519 wrote:
D面兩片麥拉怎麼拆,(恕刪)

D殼麥拉片拆除
Asus Zephyrus G15 半拆解及小改造

導風麥拉片復原和補強縫隙
Asus Zephyrus G15 半拆解及小改造

D殼復原後
Asus Zephyrus G15 半拆解及小改造

拆除方式:
兩片麥拉片上方鐵片有6個小膠扣,用刀片切除,然後就拔起來了。(注意安全,請帶手套)

AIDA 64 穩定度測試(D殼拆除後)
Asus Zephyrus G15 半拆解及小改造

D面麥拉片拆掉之後,燒機約7分鐘,均溫77度,確實能降溫。

ARMOURY CRATE 待機溫度(D殼麥拉片拆除後)
Asus Zephyrus G15 半拆解及小改造

後記
感謝友人大方交出筆電拆解試驗。
友人說有考慮去掏寶訂製筆電水冷散熱器,若真的訂購了,有來找我安裝會再補充,我很期待。Asus Zephyrus G15 半拆解及小改造Asus Zephyrus G15 半拆解及小改造
