這次 2021 TUF GAMNING 的新機種是直接用 INTEL 11th 的 Core i7-11370H, 並且與 RTX3070來搭配, 羨煞不少去年年底入手一樣是 TUF Gaming 的 Ryzen 平台玩家, 但現有的配置是 On board 的 DDR4-3200 8GB 記憶體(CPU-Z是讀不到的) 與 512GB NVMe SSD 對於多開模擬器以及遊戲大作的玩家來說還是稍嫌不足, 因此這篇主要是分享一下拆解擴充, 因為華碩的機子真的很好拆XD.
延伸閱讀:
ROG STRIX G 冰河藍性能深度解析與拆解教學
https://www.mobile01.com/topicdetail.php?f=233&t=5961343
7000MB/s RAID0 極速實作實測 – TUF Gaming FA506 feat. 970EVO PLUS
https://www.mobile01.com/topicdetail.php?f=233&t=6199447
- 11th Core i7
- Onboard 8GB
- RTX3070
首先來介紹一下今天的主角, 記憶體是送的 DDR4-2666 16GB so-dimm, 而搭配去年雙 11 及雙12 使用 85折與88折入手很多條的 Samsung 970 EVO Plus.
接著使用前陣子在淘寶入手的 M.2 Clone 讀寫拷貝機, 先前有分享過使用軟體設定 Clone 的方法, 但許多人覺得太困難, 今天就使用這個硬體來快速處理, 十分簡單也十分方便.
延伸閱讀:
SSD 升級替換且能保有正版靈魂的方法 - TUF GAMING FA506IU
https://www.mobile01.com/topicdetail.php?f=233&t=6228166
硬體施作要點A: 拆底蓋 → 拔掉電池排線 → 取下原機的 SSD 準備複製.
只需要拿起螺絲起子將下圖的紅框處的螺絲卸除, 即可將背蓋給取下, 要拆之前請記得關機, 若真的不會也是可以回皇家俱樂部委託安裝, 安裝費好像是$525元(含稅)的樣子, 但看完這個拆解法, 基本上可以把這錢給省下來, 真的很簡單,
在這部分唯一要注意的就是第二張圖的電池排線, 要先將有藍色墨水記號的鐵扣往上推, 並將白色端子左右慢慢撬開即可取下, 上方有個黑色膠片翻開後即是記憶體及 M.2 SSD的擴充槽, 至於左側有一條銀金屬貼片的則是 FX516PR 標配的 512GB SSD, 旋開螺絲後取下即可.
- 拆卸鎖點
- 電池排線
- 擴充槽
- 原有SSD
硬體施作要點B: 將兩條 SSD 安裝至拷貝機上進行複製原有的系統磁碟磁區.
這次使用硬體就非常快速, 只要將來源碟安裝在A槽, 目標碟安裝在 B槽, 按下 Clone 鍵 3 秒後就會進行複製的動作, 使用 512GB 備份到 2TB 大概需花10分鐘左右, 看到 100% 的燈亮即代表完成.
- 升級手術預備
- 原SSD磁區
- 進行拷貝
- 拷貝完成
硬體施作要點C: 將兩條 SSD 反安裝回 FX516PR並將記憶體也安裝到位, 開機進入系統檢測容量是否正常.
- 反安裝
- 擴充滿滿
- 順利開機
這邊也測試一下原機的 SSD 與 970 EVO Plus 的實測成績差距, 從圖表來看原機的 SSD 似乎已經不是金士頓了, 以產品型號上網 google 似乎是海力士的產品, 在寫入方面略輸 970 EVO Plus, 但讀寫都可是有 3000MB/s 以上的水準, 比起過往搭載的 SSD 可以說有非常大的進步.
- 970 EVO PLUS 成績
- 原有SSD成績
模擬器想要多開四五個以上, 除了 CPU 要夠力外, 記憶體也是要夠大才行, 這邊使用 BS 模擬器來進行測試, 直接開8個模擬器視窗也是能輕鬆應付, 雖然 CPU 全速運轉, 但要再開啟其他網頁瀏覽查攻略或看影片聽音樂也都不是問題, 說不定還能跟我一樣抽到魔關羽XDDD
- 使用BS模擬器
- 多開設定
- 開局十連抽
家中網路目前是光世代 500M 搭配 AC 款式的路由器, 但若換成 AX 路由器, 應該是可以再往上提升 (當然也有可能是家中的 MOD及監控系統吃掉一些頻寬XD
TUF 516PR 的記憶體是可支援到 DDR4-3200, 而送的記憶體是 DDR4-2666 規格, 因此安裝上去會降頻跑, 但也因為是免費的就沒得嫌啦, 再意的話可以另外花錢去換成 DDR4-3200 (現在記憶體各種漲, 省點花比較好XD
- 送的 16G 十銓記憶體
- 2666
2021 TUF FX516PR 可以安裝兩條 M.2 SSD, 個人比較期待的是官方能夠釋出 RAID 的驅動, 但目前官網上尚未看到, 先前在 FA506 上面實做用兩條 2TB 組 RAID0, 速度真的是非常驚人!!
2021版的TUF GAMING 與 2020 版本的外觀上有很大的不同, 在2021版本上處處可見看到 ROG 的影子, 以鍵盤配置來說打遊戲是舒服的, 至於數字鍵區重不重要就看個人習慣 (打LOL也都是用組合 Ctrl 或是 shift, 所以沒差XD)
- 內部很神似ROG

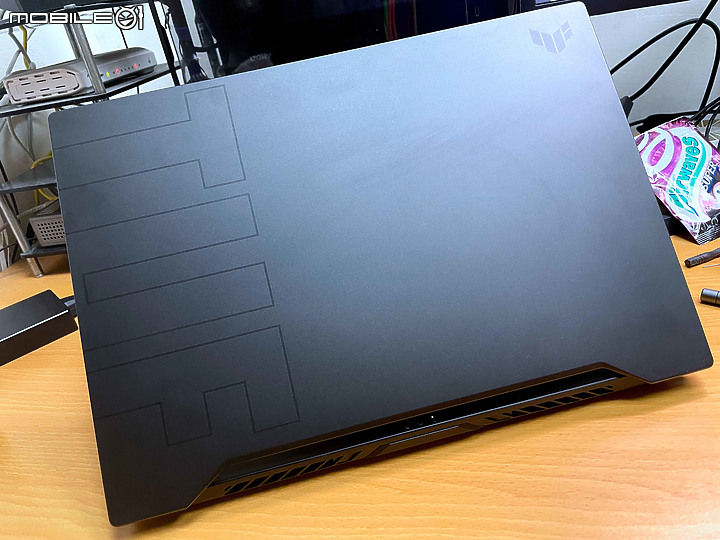

- 素素的外觀
最後再曬一下圖, 這就是一口氣買五台的交機照片, 剩下四台拚一年回本…..有興趣的人會再開一篇如何講解XD
