[分享] ThinkPad W520 加裝 Smart Card Reader

IBM ThinkPad 給我的印象,一直是可靠與專業,雖然換了 Lenovo 品牌後,在某些方面略有下降,但與其它品牌相較之下,仍具有一定的優勢。
上一台 ASUS 的筆電已經使用了 5 年多的時間,仍然盡忠職守,但也略顯老態,而且原廠不支援 Windows 7 的驅動程式,還有之前購買與使用 ASUS 其它產品的一些不愉快的經驗,決定換換口味,試試在 IBM 時代高不可攀的 ThinkPad 系列,選擇以 ThinkPad W520 做為新的筆電工具,也希望用它來取代我的桌機。
雖然只使用了一小段時間,除了軟體系統與客服的一些小瑕疵之外,ThinkPad 容易拆裝、支援豐富、以及可靠性…等特色,真的覺得我的選擇是對的,希望未來也不會讓我失望。
這台 ThinkPad W520 是要來取代桌機的,所以希望能內建 Smart Card Reader,不過很可惜,台灣販售的 ThinkPad W520 只有一種規格,無法自己選擇需要的模組,致電客服又得到標準又冷漠的答案。
還好在網友 SLK 熱心的協助之下,順利地買到了 Smart Card Reader 模組,裝完後使用正常,因此想把拆裝過程整理後與大家分享,希望對大家有一些些幫助。

由於台灣的 ThinkPad W520 除了沒有 Smard Card Reader 之外,也沒有連接 Smart Card Reader 的訊號線。因此,需要購買以下 2 個模組。

1. FRU: 04W1564
2. FRU: 04W1584

FRU: 04W1564與FRU: 04W1584的零件
[分享] ThinkPad W520 加裝 Smart Card Reader

Reader Card Reader 與 Cable。
[分享] ThinkPad W520 加裝 Smart Card Reader

以下是拆裝過程的重點與相片。

依照使用手冊,標示清楚,很容易拆裝,這真的是 ThinkPad 的優勢之一。依照卸下電池、卸下硬碟、拆下記憶體護蓋、以及拆下鍵盤的步驟。
[分享] ThinkPad W520 加裝 Smart Card Reader

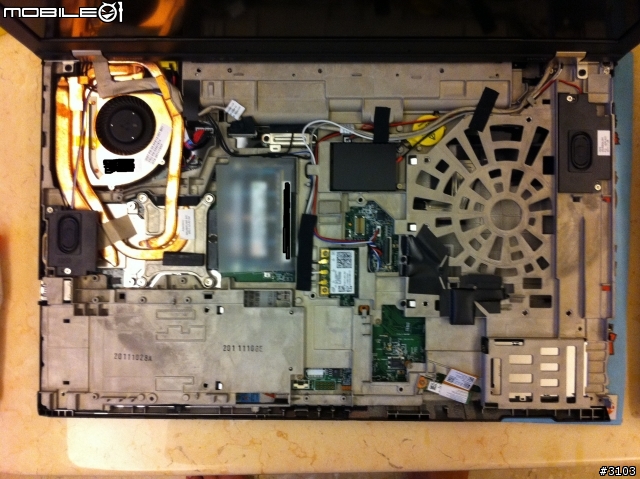

拆下上蓋。
[分享] ThinkPad W520 加裝 Smart Card Reader

移除Smart Card Reader假卡。
[分享] ThinkPad W520 加裝 Smart Card Reader

連接 Smart Card Reader Cable,並裝上 Smart Card Reader 模組,Cable 下方還提供了可以固定位置的雙面膠帶。
[分享] ThinkPad W520 加裝 Smart Card Reader

完成組裝與測試。
[分享] ThinkPad W520 加裝 Smart Card Reader

測試正常,但郵局的 ATM 不知什麼原因,雖然可以正常登入,但需要很久的時間等待輸入密碼登入畫面的出現。

最後,再次感謝 SLK 與 THKAW 大大的協助… ^^

希望這一點分享對大家有幫助!
加分...加分...喜歡DIY升級的..選擇小黑準沒錯...

我的T420也是想裝...不過零件難找...

aaronchu wrote:
IBM ThinkP...(恕刪)
這就是為什麼我會買水貨
什麼都有了省得還要找零件
不過我還沒拿到我的w520
希望這星期能到手
因為新加入 ThibkPad,想說買公司或比較有保障。
不過未來如果要買的話我想我應該會選擇水貨,水貨的售價、選擇性、以及支援,都是公司貨沒得比的。
^_^

明日光 wrote:
這就是為什麼我會買水...(恕刪)
DIY 無價... ^_^

在台灣,原廠與經銷商都說沒辦法。
本來還想加買一個底座,也是因為買不到公司貨而作罷。
還好這兒有許多熱心網友的幫忙,才能真正發揮 ThinkPad 的優勢。

S.T wrote:
加分...加分......(恕刪)
5分,該給的
W系列是我最想要的,可是....存錢中

aaronchu wrote:
因為新加入 Thib...(恕刪)
其實thinkpad 不管哪裡買和台灣買都沒差別耶
保固或者服務都沒有差別
真的我想不出有什麼差別
送修也是修。找尋服務也是和台灣一樣找台灣的
它是一臺無國界的nb
全世界他的保固都相同
只要有維修站他都修
所以那些常常周遊世界的商務人士
幾乎都是拿thinkpad
這也是為什麼我只用thinkpad

還有一點送修他不囉縮
即使是我已經換了cpu他還是幫我換掉故障的主機板超級讚

不像其它廠商只有外觀漂亮
送修時囉縮一堆連拆換硬碟也要哭妖
大大所言甚是... ^^
我本來以為買公司貨比較有保障,現在看來其實沒差。
買之前功課做不夠... -.-

明日光 wrote:
其實thinkpad...(恕刪)
加油!
買了不會後悔的... ^^

supersc wrote:
5分,該給的W系列是...(恕刪)

明日光 wrote:
其實thinkpad...(恕刪)


我也超想入手的!
只是想等下一代,還要幾個月左右吧?!

畢竟手上電腦還算好用也順便存個錢
希望下一代出了之後一樣是差不多w520這個價位級別@@

PS.台灣進的那唯一的W520實在是太扯了…
