[分享][哀悼] Canon 40D 快門拆解一去不復返

參考了 Mobile01 網友分享的 20D 快門拆解過程

所以我也拆開了 40D,其實差不多。用手機拍的,畫質不好請見諒。注意事項是,螺絲請勿搞錯部位,因為鎖在機體(金屬)跟鎖在機殼(塑膠)部位的螺牙是不同的喔!

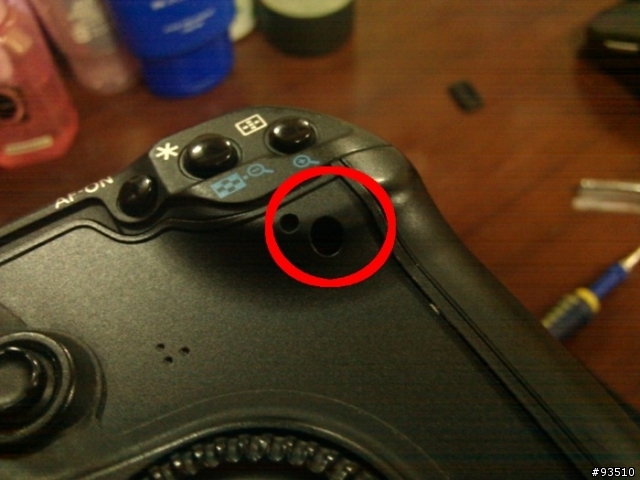

首先是眼罩部位三顆。

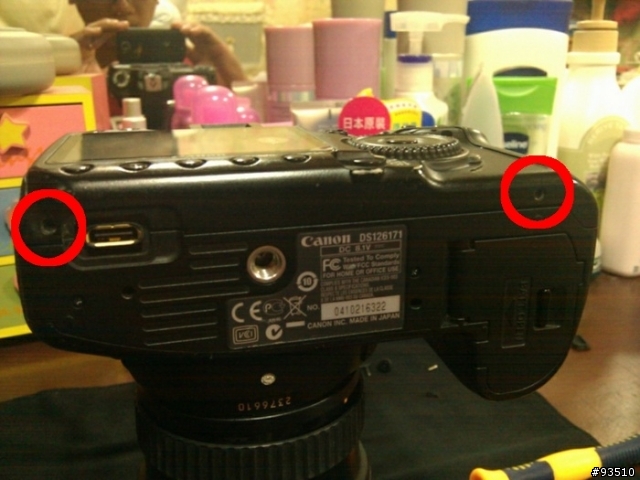

接著是屁股兩顆。

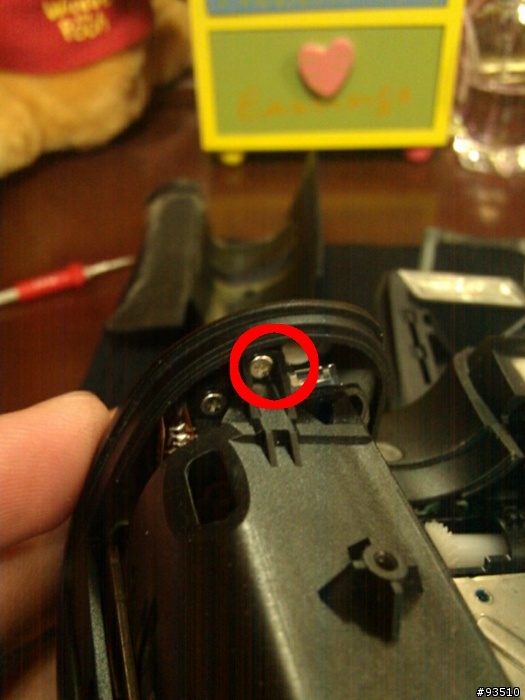

蒙皮部位一顆。

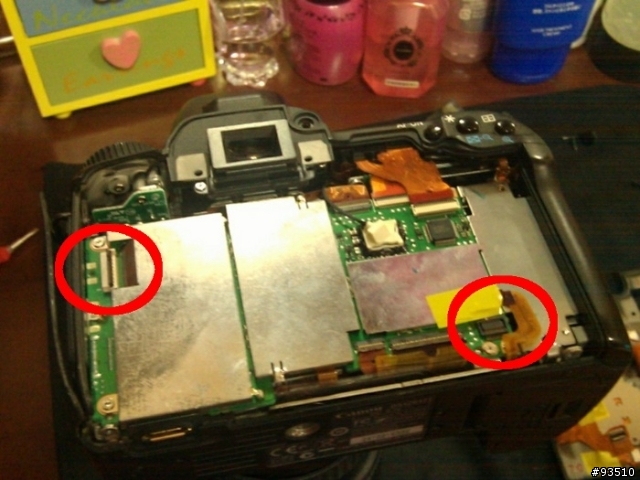

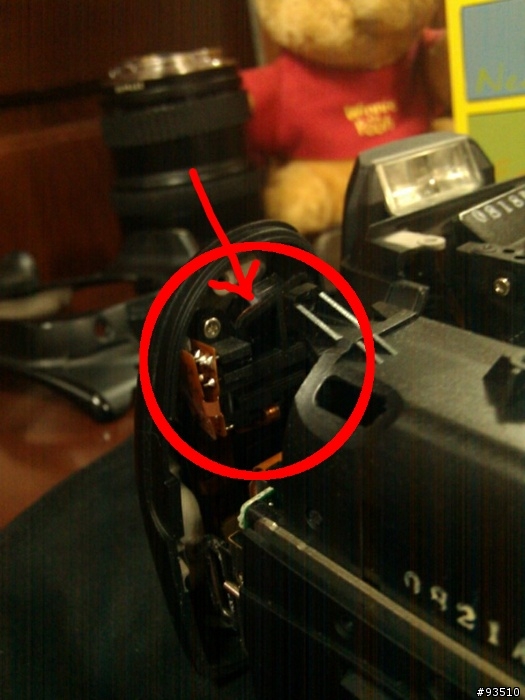

背板移除,請注意紅圈處的排線。拆解方式跟 20D 很像,不過右邊的排線是屬於插座式的,請用鑷子將他稍微往上夾起即可。

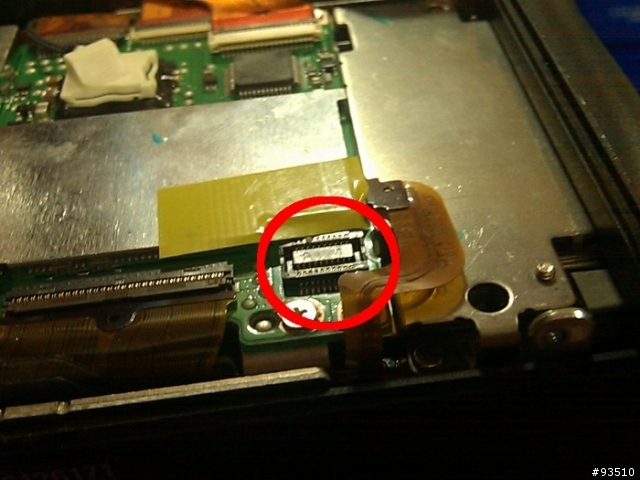

上圖右下的插座排線。

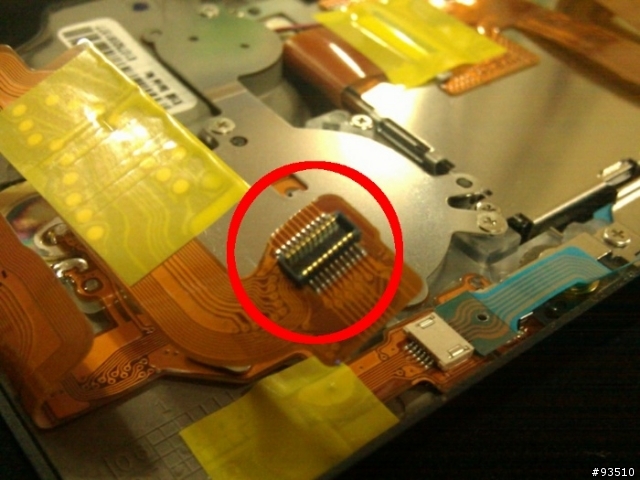

插座長這樣。


接著是正面,總共 10 顆,另外兩顆在左邊把手側邊,沒入鏡。

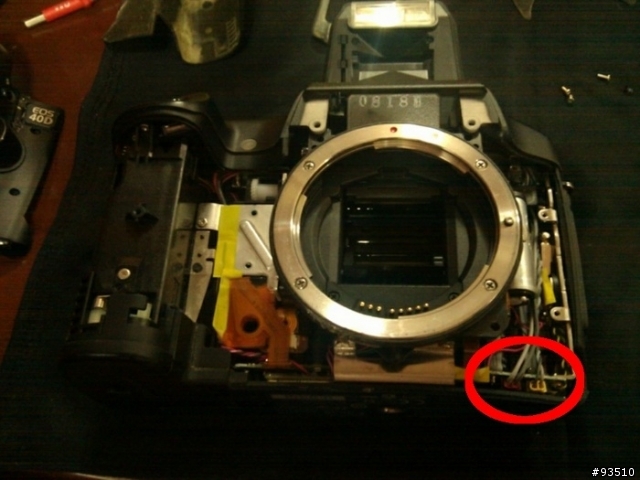

移除前蓋,請留意右下方兩組插座式的電線,他是閃光燈用的!請先用鑷子將他拔除,注意不要碰到兩極線路,不然應該會噴火花!會噴火花!會噴火花!會噴火花!

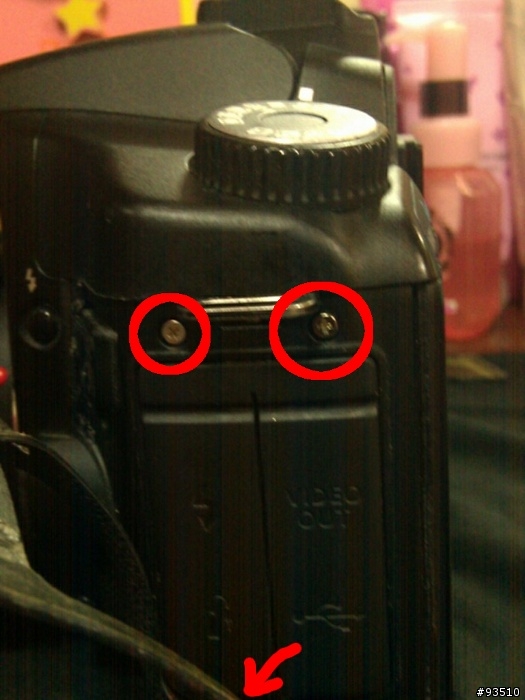

接著右邊 USB 連接等部位蒙皮下三顆,底下有一顆沒入鏡。


移開側邊後,倒鎖一顆,準備移開上蓋。請注意,這個部位後方就是兩顆閃光燈用的電容,大顆的我只看到 x0V,可能超過 30V 吧?請小心,不要被電到!

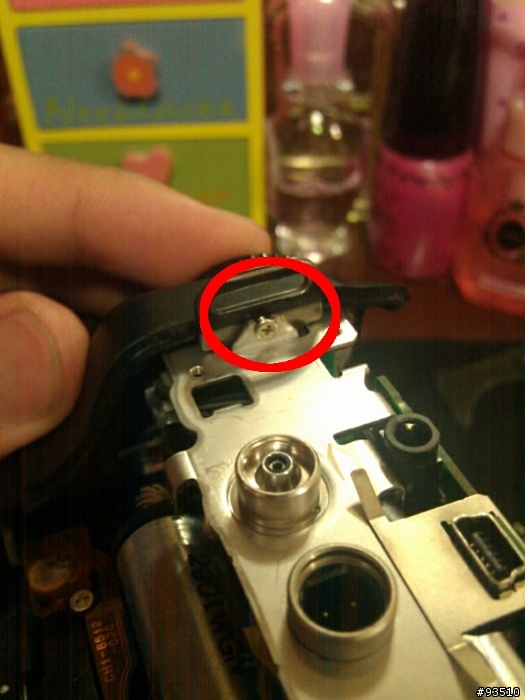

接著是快門按鈕下方一顆。


再來是快門按鈕旁邊的頸帶處一顆。

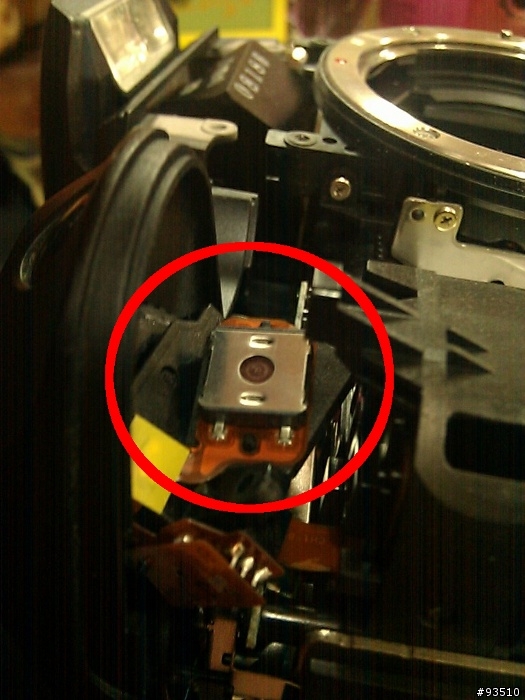

小心移除上蓋,上蓋由於還有排線連接,所以並不能整個拔除。所以請小心。箭頭處內部深處還有一顆螺絲,是固定整個快門組(快門跟滾輪是同一個機構)。小心將之移除就可以把快門滾輪機構組翻出來。


這就是快門機構了!

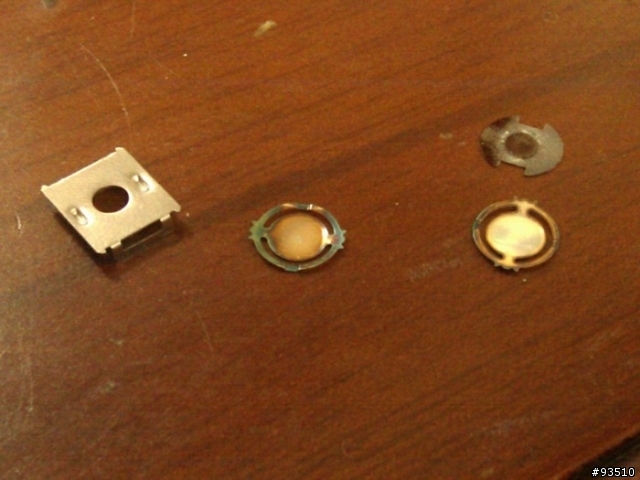

拆下來的快門組,還蠻髒的。由左至右是快門機構蓋子,快門墊片(金屬,靠近快門電子接點部位), 快門墊片(金屬,夾在上一片跟塑膠墊片中間),快門墊片(塑膠,在最外層)。擦的時候請小心,不要讓金屬墊片變形,不然你的快門就一去不復返了。


大抵上就這樣,在依照順序組裝回去就好。

只不過,我的 40D 裝回去之後,莫名其妙就不過電了

所以今天要拿去四海維修了
