按前款做了些修正(想知道前一款故事者，"請按這裡")
改款後的電路圖如下:
電路工作原理------為節省打字時間，而且這裡是相機版.....所以......省略，有興趣者再問吧。
修改內容:
為方便操作---
改用有定位點的VR。
增加高低光度切換開關，EV刻度表就不會又擠在一起。
多增加兩個指示LED，用以指示VR應該轉的方向，不會再迷航了。(這是選項；也可以直接去掉)
為縮小體積---
改用可充電的鈕釦型鋰電池LIR2032做為電源。
以USB做為充電電源。
麵包板上的實驗電路，電源開關及高低檔的切換開關先以跳線代用。電池的充電電路也沒接上去。
一定要給CDS(感光元件)裝個遮光罩。

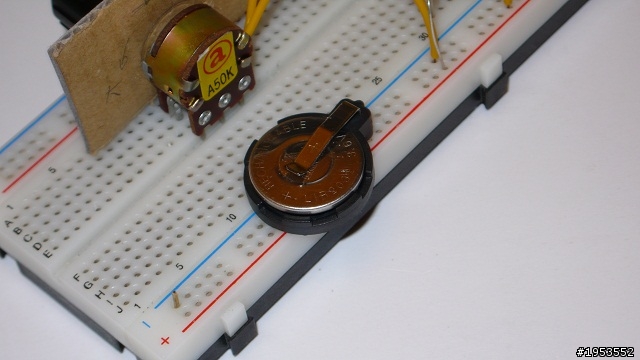

可充電鋰電池LIR2032。還有那顆重要的VR(可變電阻)，只買到雙聯VR而且總電阻只有很可憐的50K。
LIR2032的標示容量是40mAh，但我猜想M.I.C的電池容量應該會"少些些"，所以打對折以20mAh計。而整個電路的工作電流約4.5mA，充飽電的電池應該可以連續使用數個小時。
最難的地方，請參考前一款的說明。只是這次改成有高低檔，所以會有兩圈EV值。
內圈由EV3~EV10，外圈由EV9~EV18(目前只先標示到EV13，三更半夜暫時找不到大於EV13的光源)
其它:
LM358是Op-AMP，在這電路上是當成比較器使用。但不要拿正牌的比較器(例如:LM393)來使用在這個電路上，否則LED保證不會亮。
LED一定要用普通紅色光LED，不可使用其它顏色或高亮度LED，否則保證都不會亮。
R5電阻標示為100~200，"絕對不可用"小於100的電阻，建議是使用200。否則........會很麻煩的。
CDS一定要有遮光罩，以遮光罩來限制入射進來光線的角度，否則.......只是測不準啦。CDS有很多尺寸，一般可買到最小的是5mm。所以以圓的直徑為5mm套用三角函數及設定測光角度就可以算出光罩的長度(深度)。
可充電鋰電池LIR2032可以換用其他更大容量LIR系列的鋰電池(例如:LIR2450)，可使用的工作時間更長(兩三倍)但體積也會大一些。充電電路相同，不需更改。
另外，萬一電池沒電了，也可以直接用CR2032電池，兩者尺寸相同。但要記得CR2032是不可以充電的。
實際測量CDS與EV關係的曲線圖。
VR電阻與定位點關係的曲線圖。
CDS與VR兩者都要實際測過。其它幾顆電阻都要參考這兩個曲線圖來決定其電阻值。
最後；模擬出來的PCB組裝照。
再多一次最後;零買的材料費用不超過NT200。裡面就那顆電池最貴啦............
